1 Zawartość opracowania 1. Opis techniczny 1.1. Instalacja komputerowa - sieć logiczna, 1.2. Instalacja telefoniczna, 2. Część rysunkowa Rys. PWT-01 - Instalacja komputerowa część logiczna bud. E wysoki parter; Rys. PWT-02 - Instalacja komputerowa część logiczna bud. E I piętro; Rys. PWT-03 - Instalacja telefoniczna bud. E wysoki parter; Rys. PWT-04 - Instalacja telefoniczna bud. B i F wysoki parter; Rys. PWT-05 - Instalacja telefoniczna bud. B niski parter;

E wysoki parter; Rys. PWT-02 - Instalacja komputerowa część logiczna bud. E I piętro; Rys.

2 1. OPIS TECHNICZNY 1.1. Instalacia komputerowa - sieć Iogiczna Przedmiot opracowania Przedmiotem opracowania jest wykonanie dokumentacji sieci komputerowej (część logiczna aktywna i bierna), dla potrzeb Przychodni Okulistycznej w budynku głównym Radomskiego Szpitala Specjalistycznego w Radomiu ul. T ochtermana 1, dla części podlegającej adaptacji; Podstawa opracowania Zlecenie, Obowiązujące normy i przepisy w zakresie projektowania, Wytyczne firm produkujących elementy czynne i bierne dla sieci komputerowych Wymagania Zleceniodawcy CELEM ZLECENIODAWCY JEST: Zbudowanie niezawodnej sieci komputerowej dla części podlegającej adaptacji. INSTALACJA: przewody logiczne - prowadzone w rurach, korytach i listwach PCV z separacją, sposób wykonania instalacji w przebiegach zbiorczych poziomych i pionowych, powinien umożliwić łatwą instalację punktu abonenckiego w pomieszczeniach, w których w chwili obecnej takich punktów nie przewidziano, wysokość zamontowania punktu abonenckiego - 20 do 30 cm nad powierzchnią podłogi. CZĘŚĆ ELEKTRYCZNA [wg odrębnego opracowania]: instalacja elektryczna wydzielona, rodzaj zabezpieczenia gniazd elektrycznych w punkcie abonenckim - blokada z kluczem liczba gniazd zasilających w punkcie abonenckim - 3, liczba punktów abonenckich na obwód elektryczny - 3. CZĘŚĆ LOGICZNA: Topologia sieci: Gwiazda hierarchiczna z wydzielonymi punktami dystrybucyjnymi.

Podstawa opracowania Zlecenie, Obowiązujące normy i przepisy w zakresie projektowania, Wytyczne firm produkujących elementy czynne i bierne dla sieci komputerowych. 1.1.3.

3 Sieć zgodna z normami: TIA/EIA-568-B.1 Commercial Building Telecommunication Cabling Standard, Part I: General Requirements, TIA/EIA-568-B.2 Commercial Building Telecommunication Cabling Standard, Part II: Balanced Twisted Pair Cabling Components. Kategoria sieci: Kategoria 5e. Zastosowane media transmisyjne: Kabel FTP kat 5e, (wydzielający w razie pożaru mało dymu i nie wydzielający żadnych substancji toksycznych). Zastosowany osprzęt instalacyjny (krosownice, gniazda RJ45): Kat. 5e, FTP, posiadający polską homologację Zastosowane elementy czynne: Przystosowane do montażu w szafie 19", Przystosowane do zarządzania programem 3Com Network Superviosor, Switche zarządzalne umożliwiające: o używanie transmisji 10/100/1000 opartej na ekranowanej skrętce miedzianej jako medium transmisyjnym, o używanie transmisji 1 Gbit opartej na wielomodowym kablu światłowodowym 62.5/125 jako medium transmisyjnym, Rekonfiguracja podsieci: z GPD. Zleceniodawca dostarczył wytyczne dotyczące nasycenia pomieszczeń PA oraz wymagania dotyczące kategorii zastosowanego osprzętu. Uzgodniono też konieczny zakres rozbudowy GPD i LPD zarówno o urządzenia pasywne jak i aktywne Założenia projektowe Niezawodność i jakość sieci uzyskano jest poprzez jej: o Topologię - uszkodzenie jednego przewodu logicznego nie powoduje unieruchomienia całej sieci, o Jakość zastosowanych komponentów zarówno biernych jak i czynnych, o Łatwość lokalizacji i naprawy uszkodzenia, o Prawidłowe wykonanie dedykowanego zasilania elektrycznego, Sieć komputerowa w Przychodni Okulistycznej w Budynku Głównym będzie podłączona do LP010 umiejscowionego w gabinecie lekarskim Poradni Urologicznej na piętrze budynku,

Zastosowane media transmisyjne: Kabel FTP kat 5e, (wydzielający w razie pożaru mało dymu i nie wydzielający żadnych substancji toksycznych).

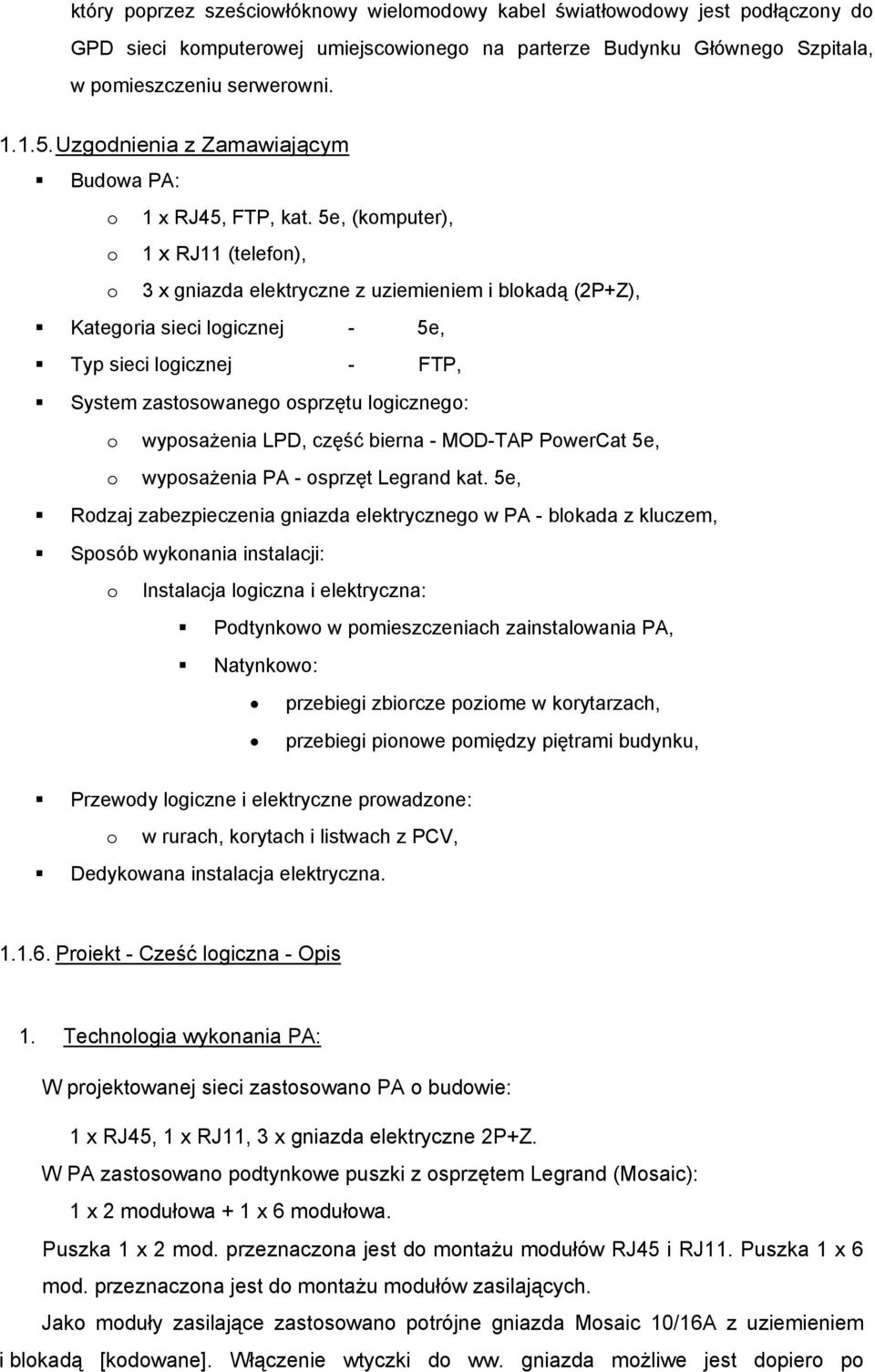

4 który poprzez sześciowłóknowy wielomodowy kabel światłowodowy jest podłączony do GPD sieci komputerowej umiejscowionego na parterze Budynku Głównego Szpitala, w pomieszczeniu serwerowni Uzgodnienia z Zamawiającym Budowa PA: o 1 x RJ45, FTP, kat. 5e, (komputer), o 1 x RJ11 (telefon), o 3 x gniazda elektryczne z uziemieniem i blokadą (2P+Z), Kategoria sieci logicznej - 5e, Typ sieci logicznej - FTP, System zastosowanego osprzętu logicznego: o wyposażenia LPD, część bierna - MOD-TAP PowerCat 5e, o wyposażenia PA - osprzęt Legrand kat. 5e, Rodzaj zabezpieczenia gniazda elektrycznego w PA - blokada z kluczem, Sposób wykonania instalacji: o Instalacja logiczna i elektryczna: Podtynkowo w pomieszczeniach zainstalowania PA, Natynkowo: przebiegi zbiorcze poziome w korytarzach, przebiegi pionowe pomiędzy piętrami budynku, Przewody logiczne i elektryczne prowadzone: o w rurach, korytach i listwach z PCV, Dedykowana instalacja elektryczna Proiekt - Cześć logiczna - Opis 1. Technologia wykonania PA: W projektowanej sieci zastosowano PA o budowie: 1 x RJ45, 1 x RJ11, 3 x gniazda elektryczne 2P+Z. W PA zastosowano podtynkowe puszki z osprzętem Legrand (Mosaic): 1 x 2 modułowa + 1 x 6 modułowa. Puszka 1 x 2 mod. przeznaczona jest do montażu modułów RJ45 i RJ11. Puszka 1 x 6 mod. przeznaczona jest do montażu modułów zasilających. Jako moduły zasilające zastosowano potrójne gniazda Mosaic 10/16A z uziemieniem i blokadą [kodowane]. Włączenie wtyczki do ww. gniazda możliwe jest dopiero po

5e, (komputer), o 1 x RJ11 (telefon), o 3 x gniazda elektryczne z uziemieniem i blokadą (2P+Z), Kategoria sieci logicznej - 5e, Typ sieci logicznej - FTP, System zastosowanego osprzętu logicznego: o

5 zainstalowaniu na niej klucza, co ma uniemożliwić podłączenie innych odbiorników niż przewidziane. PA osadzone są podtynkowo. Moduły RJ45 i RJ11 zainstalowane tak aby zabezpieczające gniazdo sygnałowe przesłonka podnosiła się do góry. Wysokość zamontowania PA nad podłogą cm. 2. Technologia prowadzenia kabli Iogicznych i zasilających Przewody logiczne prowadzone są : w pomieszczeniach docelowych podtynkowo, rurami elektroinstalacyjnymi Φ 18. Jedna rura przeznaczona na kable logiczne druga na elektryczne. Łączenie rur PCV przeznaczonych na kable logiczne może być wykonane za pomocą złączek prostych i kątowych z twardego PCV. Niedopuszczalne jest stosowanie złączek z rury karbowanej. Minimalny promień skrętu rurki 10 cm (rurka gięta na gorąco). Zamiast gięcia rurek można zastosować puszki rozdzielcze podtynkowe. W trakcie montażu powinny zostać wprowadzone piloty. Przewód logiczny należy wciągać po wykonaniu prac brudnych (maks. naprężenie instalacyjne 110 N): w korytarzu przychodni, kanałami PCV 60x40.2 umieszczonymi w przestrzeni nad sufitem podwieszanym, w korytarzu przy Poradni Endoskopowej, pomiędzy piętrami i na I piętrze w przebiegu do LPD należy przełożyć kable istniejącej sieci do koryt kablowych PCV 130x50 z separacją, 3. Zapasy kabli Iogicznych W trakcie instalowania kabli logicznych należy pozostawić koniecznie zapasy kabla w następujących miejscach: LPD10 - po 3 mb dla każdego doprowadzonego przewodu, które ma być ułożone na przeznaczonych do tego półkach wewnątrz szafy, PA po 0,5 m dla celów instalatorskich. 4. Rozbudowa Lokalnego Punktu Dystrybucyjnego (LPD10) Na podstawie uzgodnień z Zamawiającym, aktualna liczba potrzebnych do wykonania PA wynosi 8 szt. Lokalny Punkt Dystrybucyjny sieci LPD10, jest umiejscowiony w gabinecie lekarskim Poradni Urologicznej na piętrze budynku. LPD10 należy rozbudować:

-30 cm. 2. Technologia prowadzenia kabli Iogicznych i zasilających Przewody logiczne prowadzone są : w pomieszczeniach docelowych podtynkowo, rurami elektroinstalacyjnymi Φ 18.

6 w części biernej o: Modularny panel krosowy 19", 24xRJ45, KATT, 568B, FTP, PowerCat 5e, 1U (producent MOLEX, nr kat. PID-00058) - szt. 1, Kabel krosowy RJ45, 568B linka UTP, kat. 5e, 2m czerwony - szt. 8 Światłowód krosowy, duplex MM OM1 62.5/125, MT-RJ żeński - SC, 2.0m - szt. 1, w części czynnej o: Switch SuperStack port 10/100 (producent 3Com, nr kat. 3C17204-ME) - 1 szt., Moduł do SuperStack3 Switch 4400, 1000BaseSX (producent 3Com, nr kat. 3C17221) - szt. 1, 5. Doposażenie Głównego Punktu Dystrybucyjnego (GPD) Główny Punkt Dystrybucyjny sieci GPD, jest umiejscowiony w serwerowni na parterze Budynku Głównego. GPD należy go doposażyć w: Światłowód krosowy, duplex MM OM1 62.5/125, MT-RJ żeński - SC, 5.0m - szt. 1, Moduł do SuperStack3 Switch 4400, 1000BaseSX (producent 3Com, nr kat. 3C17221) - szt. 1, 6. Oznaczenia przebieqów w LPD10 i PA na każdym gnieździe logicznym w PA należy umieścić etykietę z numerem gniazda w panelu krosowym LPD10, przy gnieździe w panelu krosowym umieścić etykietkę z odpowiednim numerem PA. 7. Pomiary Wykonana instalacja sieci komputerowej w zakresie przebiegów poziomych musi zostać na zakończenie prac poddana pomiarom dokonanym za pomocą specjalizowanego testera okablowania sieciowego, realizującego pomiary dla sieci komputerowej kategorii 5e i spełniającego europejską normę EN Wyniki w postaci tabel pomiarów generowanych przez tester (podpisane przez osobę dokonującą pomiarów) należy dołączyć do protokółu odbioru sieci.

3C17204-ME) - 1 szt., Moduł do SuperStack3 Switch 4400, 1000BaseSX (producent 3Com, nr kat. 3C17221) - szt. 1, 5.

7 Instalacia telefoniczna Przedmiot opracowania Przedmiotem opracowania jest wykonanie dokumentacji: instalacji telefonicznej w pomieszczeniach Przychodni Okulistycznej w adaptowanej części Budynku Głównego Radomskiego Szpitala Specjalistycznego w Radomiu ul. Tochtermana 1 połączenia instalacji z istniejącą siecią telefoniczną wewnętrzną Wykonanie instalacji 1. Rozdzielnik RO1 (201 C KRONE )- zainstalowany w szachcie elektrycznym; 2. Kable telefoniczne - typu YTKSY: 2.1. W korytarzach i holach - prowadzone na ścianie pod sufitem w kanałach PCV z separacją - kable rozdzielcze typu YTKSY 10x2x0,5c. W budynku F należy przełożyć istniejące koryto PCV 50x20 i istniejące przewody do koryta PCV 60x40.2. W budynku B na poz. niskiego parteru kabel prowadzić nad sufitem podwieszanym W pomieszczeniach z siecią komputerową - w rurach PCV pod tynkiem równolegle do sieci komputerowej - kable instalacyjne YTKSY 2*2*0,5, UWAGA: w instalacji z rur nie stosować kolan karbowanych, tylko sztywne. 3. Wysokość zamontowania gniazda - 20 do 30 cm nad powierzchnią podłogi: 3.1. W pomieszczeniach z siecią komputerową - pojedynczy moduł RJ11 [MOSAIC] w puszce pt. z modułem RJ45 sieci logicznej komputerowej, 4. Sposób wykonania instalacji w przebiegach zbiorczych poziomych i pionowych powinien umożliwić łatwą instalację wypustu w pomieszczeniach, w których w chwili obecnej takich punktów nie przewidziano Uwagi końcowe. Całość robót powinna wykonać Firma [Wykonawca] posiadająca odpowiednie uprawnienia. Po zakończeniu robót Wykonawca zobowiązany jest do wykonania pomiarów instalacji komputerowej i telefonicznej oraz do sporządzenia odpowiednich protokołów. Wszelkie odstępstwa od niniejszej dokumentacji wymagają uzgodnień oraz akceptacji autora projekt

Szpitala Specjalistycznego w Radomiu ul. Tochtermana 1 połączenia instalacji z istniejącą siecią telefoniczną wewnętrzną 1.1.8. Wykonanie instalacji 1.
