1 Spis treści I. Część logiczna. 1. Założenia projektowe Podstawa opracowania budowy sieci Struktura logiczna okablowania strukturalnego. 2. Zastosowane elementy Kabel sygnałowy UTP kat.5e Gniazdka RJ Szafa dystrybucyjna Opis zastosowanych oznaczeń Oznaczenie punktu dystrybucyjnego Oznaczenie kabli UTP oraz gniazd RJ Opis zastosowanej topologii. 5. Szczegółowe uwagi odnośnie prowadzenia kabla UTP. 6. Zestawienie materiałów instalacji logicznej. II. Część elektryczna. 7. Wstęp. 8. Podstawa opracowania. 9. Zakres opracowania. 10. Normy i przepisy. 11. Tablice piętrowe TK01,TK02,TK Obwody sieci odbiorczej. 13. Zespoły komputerowych gniazd wtyczkowych. 14. Ochrona przed dotykiem pośrednim. 15. Zestawienie materiałów instalacji elektrycznej III. Zestawienie rysunków. IV. Uprawnienia budowlane V. Oświadczenie projektanta 2

2 I. Część logiczna. 1. Założenia projektowe Podstawa opracowania budowy sieci. Niniejszy projekt sieci okablowania strukturalnego na trzech kondygnacjach budynku przy ul. Mickiewicza 2, został opracowany w oparciu o umowę pomiędzy Urzędem Miasta Ruda Śląska a firmą ABAKUS z Chorzowa. Założenia do opracowania koncepcji budowy sieci. Zgodność z systemem okablowania strukturalnego dowolnego standardu renomowanej firmy. Elastyczność rozbudowy i konfiguracji wraz z możliwością implementacji różnych technik sieciowych i systemu operacyjnego. Odporność na błędy transmisji. Zgodność z wymaganiami kat.5e. Okablowanie strukturalne obejmuje swoim zakresem trzy kondygnacje budynku przy ul. Mickiewicza 2. Okablowanie zapewnia warunki dla komputerowej obsługi wszystkich stanowisk pracy. Okablowanie musi spełniać normy i zalecenia jakościowe w zakresie standardów sieci komputerowych. Możliwość przesyłania sygnałów data, video, głosu. Szafa krosownicza powinna być zabezpieczona przed dostępem osób nieuprawnionych oraz zapewnić możliwość instalację elementów aktywnych Struktura logiczna okablowania strukturalnego. Struktura logiczna okablowania jest oparta na normie ISO/ICE IS dla sieci budynkowych. Jako implementację normy przyjęto system okablowania strukturalnego dowolnej renomowanej firmy. Centralnym punktem sieci jest główny węzeł dystrybucyjny CPD. Usługi teleinformatyczne w zależności od przyjętego rozwiązania mogą być rozprowadzane poprzez okablowanie do poszczególnych przyłączy telekomunikacyjnych. Okablowanie będzie wykonane z użyciem czteroparowego kabla kategorii 5E (o paśmie przenoszenia do 125 MHz). Przypisanie określonej usługi do przyłącza telekomunikacyjnego następuje poprzez połączenie paneli krosujących z odpowiednimi urządzeniami aktywnymi za pomocą kabli krosujących. Do połączenia końcowego (np. komputera lub telefonu) do przyłącza komunikacyjnego używane są kable stacyjne, za pomocą których dodatkowo realizuje się konwersję standardu połączeń okablowania strukturalnego na standard urządzenia 3

3 końcowego (kable stacyjne są ściśle związane z używanym systemem i zazwyczaj niewymienny z innymi systemami). 2. Zastosowane elementy Kabel sygnałowy UTP kat.5e. Jako kabel sygnałowy dla sieci logicznej należy zastosować czteroparową, nieekranowaną skrętkę UTP o impedancji 100Ω. Kabel ten powinien być do 125MHz. (kategoria 5E). Kabel powinien spełniać wymogi UL444 dla typu MP lub CM i są certyfikowane jako typ PCC zgodnie CSA C22.2 nr 3. Kabel powinien spełniać normy ISO/IEC DIS i EIA/TIA 568, TSB36 dla kategorii 5E Gniazdka RJ45. Należy zastosować gniazdka pod tynk typu RJ45 kat.5e w konfiguracji PEL 2xRJ45+2x230V 16A. 3. Szafa dystrybucyjna. Punkt dystrybucyjny CPD jest centrum całego okablowania strukturalnego. Przewiduje się lokalizację szafy CPD na parterze w pomieszczeniu technicznym. Szafa powinna posiadać konstrukcję trój dzielną, umożliwiającą serwisowanie zainstalowanych w niej urządzeń oraz przednie drzwi z przyciemnianej szyby (ułatwi wgląd w stan pracy urządzeń aktywnych. Powinna być zamykana na klucz co utrudni dostęp osobom nieupoważnionym. Głębokość szafy powinna być tak dobrana, aby możliwe było zamontowanie w niej serwera, UPS-a oraz centralki telefonicznej. Szafę CPD należy uziemić przewodem LgY35 do uziomu głównego budynku UGT Opis zastosowanego systemu oznaczeń. Każdy obwód logiczny został jednoznacznie oznakowany. W związku z tym identycznie zostały oznaczone gniazdka RJ45, porty na patch panelach i sam kabel UTP, jednolitym systemem oznaczeń. Biorąc pod uwagę specyfikę budynku, ilość punktów logicznych oraz założenia projektowe przyjęto poniższy system opisu poszczególnych elementów sieci Oznaczenie punktu dystrybucyjnego Punkt dystrybucyjny oznakowano w następujący sposób: Główny punkt dystrybucyjny (parter) CPD Oznaczenie kabli UTP oraz gniazd RJ45 W zależności gdzie doprowadzono kabel sygnałowy, należy go oznaczyć na obu końcach, jednoznacznym numerem. Oznaczenia poszczególnych punktów przedstawiają schematy rozmieszczeń PEL. Interpretacja jest następująca: 01/14 4

4 gdzie: 01-numer kondygnacji 14-kolejny numer przyłącza na kondygnacji 4. Opis zastosowanej topologii. Okablowanie strukturalne, zaprojektowano w topologii gwiazdy. Polega to na tym, że od głównego węzła dystrybucyjnego prowadzony do każdego punktu przyłączeniowego doprowadzony jest jeden, dedykowany dla tego przyłącza kabel UTP. 5. Szczegółowe uwagi odnośnie prowadzenia kabla UTP. We wszystkich pomieszczeniach kable należy rozmieścić wg planu. Kable należy układać pod tynkiem w rurach PCV (peszel) wg przepisów i norm. Kable należy zakończyć w gniazdach montowanych podtynkowo. Wysokość montażu gniazda to min. 30cm od podłogi. W salach 1.01, 1.02, 2.02 gniazda logiczne 01/01, 01/02, 01/07, 01/08, 02/03, 02/04 należy zainstalować pod sufitem w celu zainstalowania bezprzewodowego punkt dostępu do sieci. Gniazda logiczne wraz z zasilaniem dedykowanym 01/03, 01/04, 01/05, 01/06, 02/01, 02/02 należy zainstalować w kasecie podłogowej. W pomieszczeniu technicznym należy pozostawić zapas kabli, który należy umieścić w szafie. 6. Zestawienie materiałów instalacji logicznej. Lp. Zestawienie materiałów j.m. Ilość 1 Kabel UTP 4x2x0.5 kat.5e mb Rura PVCØ20 (peszel) mb Rura PVCØ20 z uchwytami mb 27 4 Szafa 42U (800x800) szt. 1 5 Panel 19 STP 24xRJ45 szt. 2 6 Switch 24 port do szafy 19 szt. 1 7 Blok zasilający 19 9x2P+Z szt. 1 8 Panel porządkujący 19 szt. 2 9 Gniazdo podwójne RJ45 p/t komplet bez ramki szt Puszka pod gniazdo szt Kaseta podłogowa szt Kabel krosowy RJ45 UTP kat. 5e 2m szt. 21 5

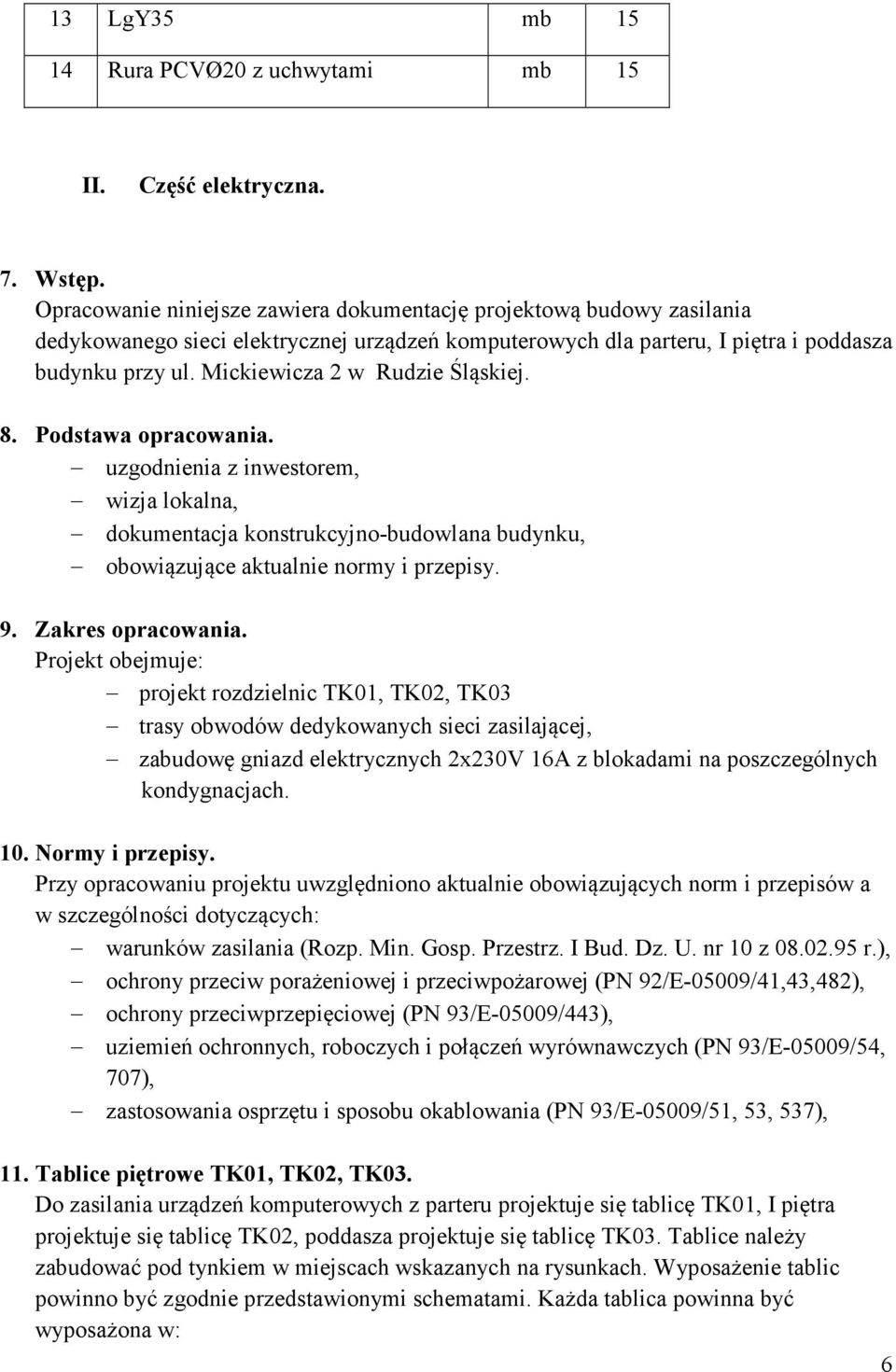

5 13 LgY35 mb Rura PCVØ20 z uchwytami mb 15 II. Część elektryczna. 7. Wstęp. Opracowanie niniejsze zawiera dokumentację projektową budowy zasilania dedykowanego sieci elektrycznej urządzeń komputerowych dla parteru, I piętra i poddasza budynku przy ul. Mickiewicza 2 w Rudzie Śląskiej. 8. Podstawa opracowania. uzgodnienia z inwestorem, wizja lokalna, dokumentacja konstrukcyjno-budowlana budynku, obowiązujące aktualnie normy i przepisy. 9. Zakres opracowania. Projekt obejmuje: projekt rozdzielnic TK01, TK02, TK03 trasy obwodów dedykowanych sieci zasilającej, zabudowę gniazd elektrycznych 2x230V 16A z blokadami na poszczególnych kondygnacjach. 10. ormy i przepisy. Przy opracowaniu projektu uwzględniono aktualnie obowiązujących norm i przepisów a w szczególności dotyczących: warunków zasilania (Rozp. Min. Gosp. Przestrz. I Bud. Dz. U. nr 10 z r.), ochrony przeciw porażeniowej i przeciwpożarowej (PN 92/E-05009/41,43,482), ochrony przeciwprzepięciowej (PN 93/E-05009/443), uziemień ochronnych, roboczych i połączeń wyrównawczych (PN 93/E-05009/54, 707), zastosowania osprzętu i sposobu okablowania (PN 93/E-05009/51, 53, 537), 11. Tablice piętrowe TK01, TK02, TK03. Do zasilania urządzeń komputerowych z parteru projektuje się tablicę TK01, I piętra projektuje się tablicę TK02, poddasza projektuje się tablicę TK03. Tablice należy zabudować pod tynkiem w miejscach wskazanych na rysunkach. Wyposażenie tablic powinno być zgodnie przedstawionymi schematami. Każda tablica powinna być wyposażona w: 6

6 rozłącznik izolacyjny FR A, lampki sygnalizujące obecność napięcia na poszczególnych fazach, ochronnik przepięciowy czteropolowy II stopnia, wyłącznik różnicowo-prądowym z członem nadmiarowo-pradowy P312 25A/0,03A C16A. 12. Obwody sieci odbiorczej. Na rysunkach pokazano usytuowanie tablic oraz rozmieszczenie gniazd wtykowych. Obwody i gniazda zostały ponumerowane. Pierwszy człon oznacza nr tablicy, drugi nr obwodu a trzeci-kolejny numer gniazda w obwodzie. Z tablic piętrowych należy wyprowadzić obwody wyjściowe YDYpżo3x2,5. Przewody należy prowadzić pod tynkiem. 13. Zespoły komputerowych gniazd wtyczkowych. Każdy nowoprojektowany punkt elektryczno-logiczny PEL wyposażony będzie w podwójne gniazdo logiczne i jedno podwójne gniazdo elektryczne nie odwracający fazy, z bolcem uziemiającym z blokadą. Każde gniazdo należy wyposażyć w czytelny opis określający jego przeznaczenie oraz oznaczenie zgodne z tym jakie naniesiono na planach. Zastosowanie takiego rozwiązania ma na celu wyeliminowanie niepożądanych zakłóceń. Zastosowany sprzęt powinien posiadać certyfikat B Biura Badawczego ds. Jakości. 14. Ochrona przed dotykiem pośrednim.. Dla ochrony przed dotykiem pośrednim zastosowano system szybkiego wyłączenia zasilania. Ochrona realizowana jest przez zastosowanie wyłączników różnicowoprądowych z członem nadmiarowo-pradowym 25A/0,03A C16A. Wyłączniki przeciwporażeniowe należy zastosować w każdym obwodzie odbiorczym. Wszystkie części przewodzące należy połączyć z szyną ekwipotencjalną za pomocą przewodów ochronnych PE. Punktem rozdziału PEN na PE i N będzie TG budynku. Rezystancja uziomu powinna być 10Ω. Dopuszczalny czas wyłączenia linii zasilającej nie powinien przekraczać 5s, a dla obwodów odpływowych 0,4s. Przewód PE należy prowadzić wspólnie z liniami zasilającymi. Po zakończeniu prac instalacyjnych należy wykonać: pomiary skuteczności ochrony przeciwporażeniowej, poprawności działania wyłączników różnicowo-pradowych, pomiary izolacji przewodów, Barwy izolacji żył kabli i przewodów powinny być: przewody fazowe (czarna, brązowa) przewody neutralne (jasnoniebieska) przewody ochronne (zielonożółta) 7

7 15. Zestawienie materiałów instalacji elektrycznej. Lp. Zestawienie materiałów Ilość j.m. Rozdzielnica TK01 1 Rozłącznik FR304 40A 1 szt. 2 Ochronnik przepięciowy DEHN GUARD 4 szt. 3 Lampka sygnalizacyjna 1 szt. 4 Wyłącznik różnicowo-prądowy z członem nadmiarowo-prądowym B16A 25/0,03A 5 szt. 5 Obudowa 3x12 IP40 p/t 1 kpl 6 Przewód DY4 10 mb 7 YDYżo5x10 2 mb 8 LgY35 3 mb 9 Gniazdo 230V N+PE 16A z blokadą p/t 20 szt. 10 Ramka potrójna 9 szt. 11 Ramka podwójna 1 szt. 12 Puszka p/t 20 szt. 13 Przewód YDYżo3x2,5 260 mb Rozdzielnica TK02 1 Rozłącznik FR302 40A 1 szt. 2 Ochronnik przepięciowy DEHN GUARD 2 szt. 3 Lampka sygnalizacyjna 1 szt. 4 Wyłącznik różnicowo-prądowy z członem nadmiarowo-prądowym 1 szt. 8

8 B16A 25/0,03A 5 Obudowa 2x12 IP40 p/t 1 kpl 6 Przewód DY4 5 mb 7 YDYżo3x10 2 mb 8 LgY35 10 mb 9 Gniazdo 230V N+PE 16A z blokadą p/t 8 szt. 10 Ramka potrójna 4 szt. 11 Puszka p/t 8 szt. 12 Przewód YDYżo3x2,5 90 mb Rozdzielnica TK03 1 Rozłącznik FR304 40A 1 szt. 2 Ochronnik przepięciowy DEHN GUARD 4 szt. 3 Lampka sygnalizacyjna 1 szt. 4 Wyłącznik różnicowo-prądowy z członem nadmiarowo-prądowym B16A 25/0,03A 4 szt. 5 Obudowa 3x12 IP40 p/t 1 kpl 6 Przewód DY4 10 mb 7 YDYżo5x10 2 mb 8 LgY35 15 mb 9 Gniazdo 230V N+PE 16A z blokadą p/t 16 szt. 10 Ramka potrójna 8 szt. 11 Puszka p/t 16 szt. 12 Przewód YDYżo3x2,5 190 mb 9

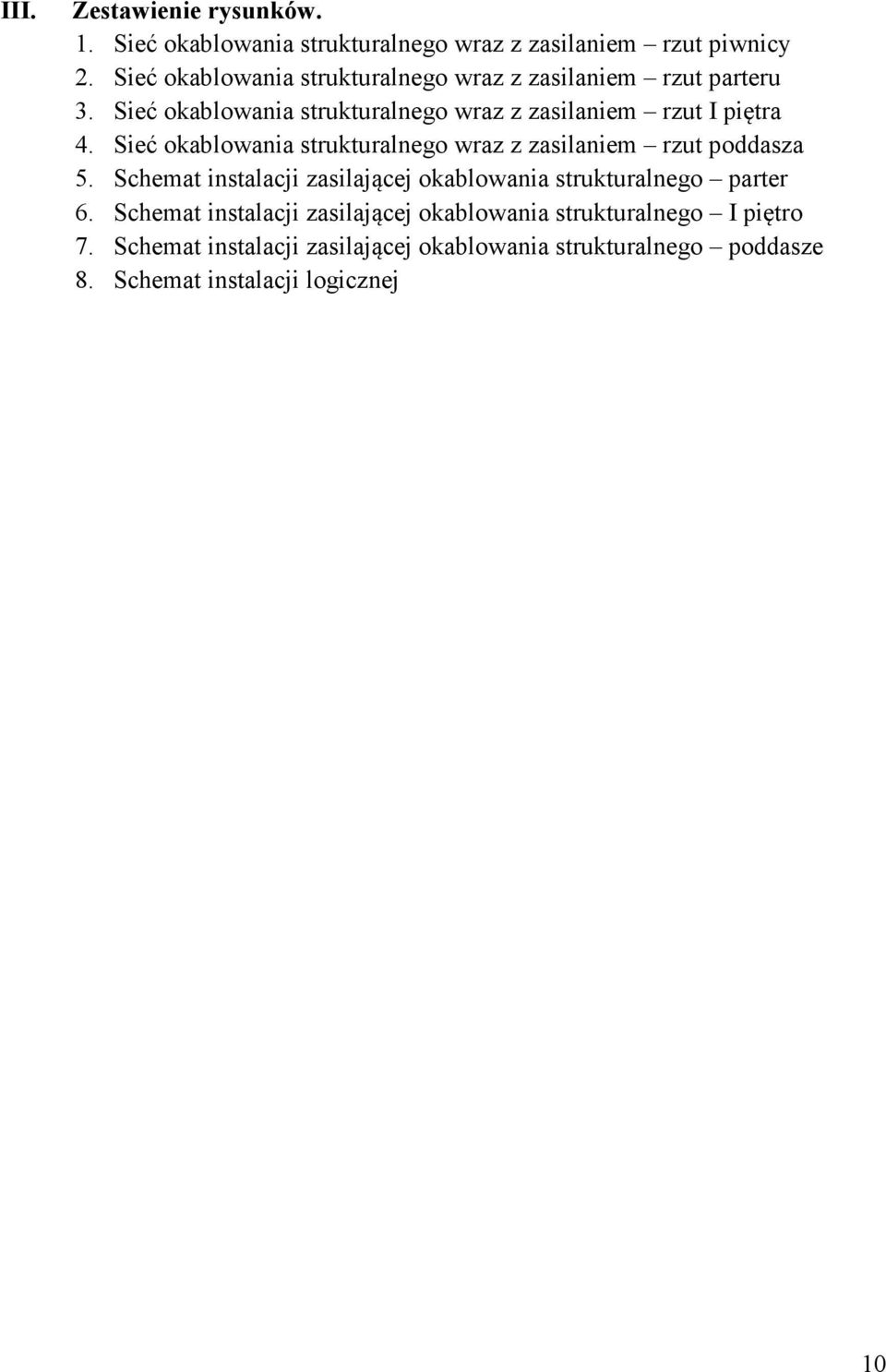

9 III. Zestawienie rysunków. 1. Sieć okablowania strukturalnego wraz z zasilaniem rzut piwnicy 2. Sieć okablowania strukturalnego wraz z zasilaniem rzut parteru 3. Sieć okablowania strukturalnego wraz z zasilaniem rzut I piętra 4. Sieć okablowania strukturalnego wraz z zasilaniem rzut poddasza 5. Schemat instalacji zasilającej okablowania strukturalnego parter 6. Schemat instalacji zasilającej okablowania strukturalnego I piętro 7. Schemat instalacji zasilającej okablowania strukturalnego poddasze 8. Schemat instalacji logicznej 10
