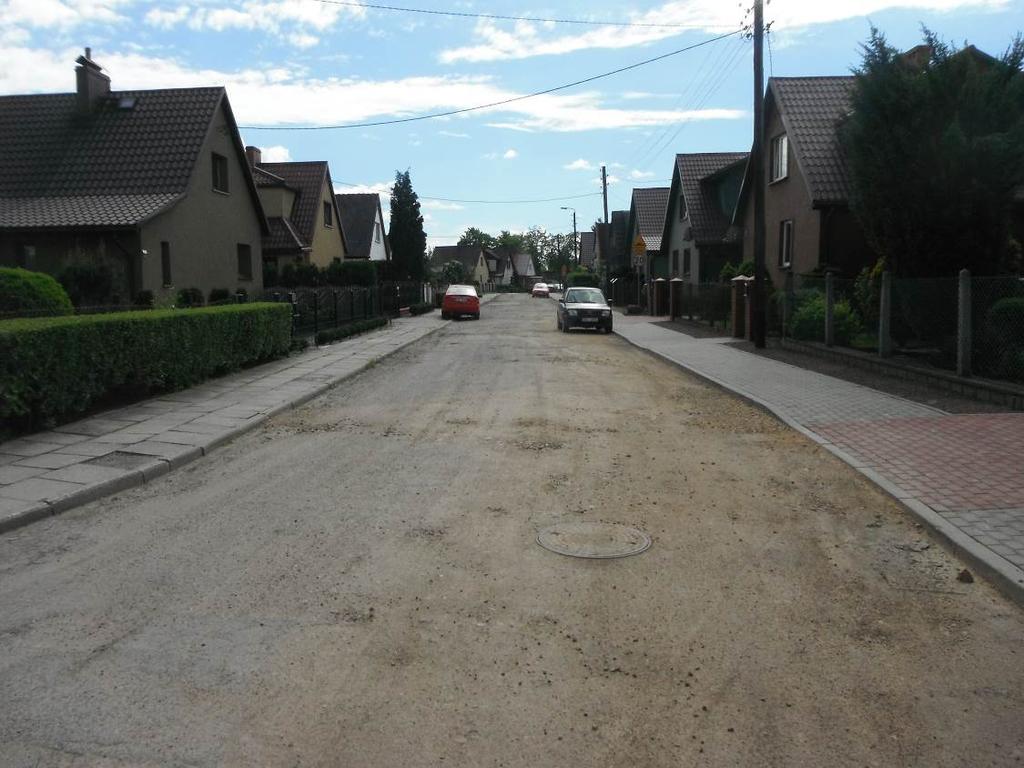

1 Raport nr 32/2013 OPINIA GEOTECHNICZNA na potrzeby inwestycji pn.: Przebudowa ulicy Wieniawskiego w Knurowie Pszczyna Kwiecień 2013r. Klient: ALDA S.C. Biuro Projektowo Usługowe Hanna i Janusz Franiczek Ul Skrzyszowska 39c Wodzisław Śląski

2 SPIS TREŚCI STRONA TYTUŁOWA... 1 ARKUSZ ZATWIERDZENIA OPRACOWANIA... 3 ARKUSZ PRZEKAZANIA ROZDZIELNIK... 4 SPIS TREŚCI WSTĘP PODSTAWA OPRACOWANIA PRZEDMIOT BADAŃ CEL OPRACOWANIA ZAKRES OPRACOWANIA PRACE I BADANIA TERENOWE LOKALIZACJA ODWIERTÓW ZABEZPIECZENIE RUCHU PRACE TERENOWE OPIS PROFILI GEOTECHNICZNYCH CHARAKTERYSTYKA INWESTYCJI MORFOLOGIA TERENU BUDOWA GEOLOGICZNA WARUNKI WODNE WARUNKI GRUNTOWE WNIOSKI LITERATURA... 9 Załącznik 1a Załącznik 1b Załącznik 2 Załącznik 3 Załącznik 4 Orientacja Plan sytuacyjny i lokalizacja odwiertów Dokumentacja fotograficzna Profile geotechniczne Objaśnienia znaków i symboli Strona 2 z 18

3 Arkusz zatwierdzenia opracowania OPINIA GEOTECHNICZNA na potrzeby inwestycji pn.: Przebudowa ulicy Wieniawskiego w Knurowie Stan opracowania Ostateczny Odebrał: Numer opracowania: 32/2013 Nazwisko: Podpis: Opracował: Andrzej ROZMUS Nadzór Geologiczny/S prawdził mgr Paweł Suchy Uprawnienia geologiczne nr V-1503, VII-1343 Zatwierdził: mgr inż. Mariusz KOMRAUS Uprawnienia konstr.-bud. b/o nr 444/01 UWAGI WSTĘPNE Niniejszy raport został przygotowany przez firmę z należytą starannością i zgodnie z warunkami kontraktu uzgodnionego ze Zleceniodawcą, a także w oparciu o informacje uzyskane od Zleceniodawcy. Niniejszy raport stanowi wyłączną własność Zleceniodawcy, zatem nie ponosi żadnej odpowiedzialności za przekazanie informacji zawartych w tym raporcie osobom trzecim. Osoby trzecie ponoszą całkowitą odpowiedzialność za użytkowanie danych oraz informacji zawartych w tym opracowaniu. Niniejszy raport nie może zostać wykorzystany, jako część innego opracowania lub dokumentacji wykonawczej bez pisemnej zgody autora oraz osoby zatwierdzającej. Status opracowania powinien być wyraźnie określony, jako ostateczny. Strona 3 z 18

4 Arkusz przekazania nr opracowania 32/2013 OPINIA GEOTECHNICZNA na potrzeby inwestycji pn.: Przebudowa ulicy Wieniawskiego w Knurowie POTWIERDZENIE PRZEKAZANIA OPRACOWANIA: Lp. Data: Przekazano firmie: Odbierający: Ilość egzemplarzy: UWAGI PROWADZENIA ROZDZIELNIKA 1. Posiadacz opracowania w chwili przekazywania kopii opracowania osobom trzecim powinien w celu kontrolowania przed wykonaniem kopii dopisać odbierającego do rozdzielnika a następnie wykonać kopię. Odbierający winien potwierdzić odbiór opracowania składając własnoręczny podpis zarówno na kopii jak i oryginale. 2. Kopia będąca w posiadaniu osoby trzeciej w dalszym czasie stanowi własność Zleceniodawcy. Zarówno posiadacz kopii jak i udostępniający ją musi pamiętać o prawach autorskich autora i zatwierdzającego opracowanie. Prawa te zostały zapisane w niniejszym raporcie w uwagach wstępnych na arkuszu zatwierdzenia. Strona 4 z 18

5 1. WSTĘP 1. Podstawa opracowania Podstawą do przeprowadzenia badań i opracowania niniejszego opracowania jest zlecenie dla Mariusz KOMRAUS od firmy Projektowo Usługowej ALDA S.C. z siedzibą przy ul. Skrzyszowska 39c w Wodzisławiu Śląskim zwanym Zamawiającym. 2. Przedmiot badań Przedmiot badań stanowi wykonanie rozpoznania stanu istniejącej konstrukcji oraz warunków gruntowo wodnych terenu przeznaczonego pod inwestycję. 3. Cel opracowania Celem opracowania jest sporządzenie opinii geotechnicznej wraz z określeniem złożoności podłoża gruntowego wraz z kategorią nośności oraz kategorii geotechnicznej terenu objętego zakresem inwestycji. 4. Zakres opracowania - Wykonanie 2 odwiertów w wyznaczonych punktach do głębokości 2,0mb, - Badanie makroskopowe gruntów z podłoża gruntowego, - Pomiar głębokości sączenia i stabilizacji zwierciadła wody gruntowej, - Zabezpieczenie ruchu na czas wykonywania badań, - Dokumentacja fotograficzna, - Sporządzenie opinii geotechnicznej. 2. PRACE I BADANIA TERENOWE 1. Lokalizacja odwiertów Odwiert zlokalizowano zgodnie z mapa otrzymana od Zamawiającego. 2. Zabezpieczenie ruchu Prace przez nawierzchnię prowadzono zgodnie ze schematem prac szybko postępujących. W miejscach gdzie wymagane było zabezpieczenie miejsca pracy, podjęto środki bezpieczeństwa w postaci oznakowania pionowego i sygnalizacyjnego. Przed miejscem wykonywanych prac ustawiono znak prowadzonych robót drogowych i zwężenia jezdni. Samochód obsługi technicznej miał załączone na dachu migające światła ostrzegawcze w kolorze pomarańczowym (koguty ostrzegawcze). 3. Prace terenowe Odwierty przez nawierzchnię prowadzono przy użyciu wiertnicy diamentowej z koronka fi 200mm do nawierzchni asfaltowej. samojezdnej. Podbudowę rozebrano przy pomocy młota. Poniżej prace prowadzono Strona 5 z 18

6 przy użyciu wiertnicy Stihl BT 360. Podczas wykonywanych wierceń przeprowadzano na wydobywanych próbkach pomiary grubości i miąższości zalegających warstw oraz wykonano badania makroskopowe oceniając rodzaj materiału. Pobrano odpowiednie ilości próbek i zabezpieczono do badań laboratoryjnych. Po zakończeniu prac otwory likwidowano zagęszczonym urobkiem z tych otworów zachowując kolejność litologii z przewiercanych warstw. Nawierzchnię mineralno asfaltową odtwarzano z masy na zimno. Po zakończeniu prac miejsce oczyszczono z pozostałości wydobywanych urobków. 3. OPIS PROFILI GEOTECHNICZNYCH Odwiert nr 1 Odwiert zlokalizowano na ul. Wieniawskiego przy posesji nr 8 w prawym pasie. Na warstwy tego odwiertu składają się odpowiednio: nawierzchnia z mieszanki mineralno asfaltowej o grubości 2,0cm. Warstwa ta skruszyła się podczas odwiertu. Następnie w przedziale głębokości 0,02 0,31m p.p.t. nawiercono nasyp niekontrolowany w postaci wymieszanego czarnego piasku średniego z żużlem, spiekami i kamieniami frakcji 0 63mm. Poniżej do głębokości 0,43m p.p.t. występuje nasyp niekontrolowany w postaci szarego piasku średniego z kamieniami i fragmentami gruzu betonowego frakcji 0 63mm. Sumaryczna grubość nasypu niekontrolowanego wynosi 41,0cm. W interwale głębokości 0,43 0,70m p.p.t. stwierdzono występowanie warstwy odcinającej z ciemnoszarego piasku grubego. Sumaryczna grubość w/w warstw konstrukcji wynosi 68cm. Serię rodzimych utworów podłoża gruntowego rozpoczyna jasnoszaro jasnobrązowy pył piaszczysty w stanie półzwartym. Miąższość tej warstwy wynosi 0,40m. Warstwa ta zaliczana jest do grupy nośności G4. W interwale głębokości 1,10 1,40m p.p.t. zalega brązowy piasek gruby zagliniony. Poniżej do głębokości 1,70m p.p.t. występuje jasnoszaro jasnobrązowa glina piaszczysta w stanie twardoplastycznym. Miąższość tej warstwy wynosi 0,30m. W przedziale głębokości 1,70 1,90m p.p.t. nawiercono jasnoszary piasek średni z jasnobrązową gliną piaszczystą. Utwory te są w stanie twardoplastycznym. Niżej do głębokości 2,60m p.p.t. zalega szaro brązowa glina piaszczysta w stanie twardoplastycznym. Miąższość tej warstwy wynosi 0,70m. Od głębokości 2,60m p.p.t. do spodu otworu występuje jasnobrązowy piasek gliniasty. Utwory te są w stanie plastycznym. Na głębokości 2,60m p.p.t. zaobserwowano sączenie wód gruntowych. Wiercenie zakończono na głębokości 3,00m p.p.t. Szczegółowy profil geotechniczny zawiera załącznik nr 3. Odwiert nr 2 Odwiert zlokalizowano na ul. Wieniawskiego przy posesji nr 24 w prawym pasie. Na warstwy tego odwiertu składają się odpowiednio: nawierzchnia z mieszanki mineralno asfaltowej o grubości 4,0cm. Warstwa ta skruszyła się podczas odwiertu. Następnie w przedziale głębokości 0,04 0,14m p.p.t. nawiercono nasyp niekontrolowany w postaci wymieszanego brązowego piasku średniego z fragmentami ceramiki i żwirem frakcji 0 31,5mm. Poniżej do głębokości 0,43m p.p.t. występuje nasyp niekontrolowany w postaci ciemnoszarego piasku grubego ze żwirem i kruszywem łamanym frakcji 0 63mm. Niżej do głębokości 0,54m p.p.t. zalega nasyp niekontrolowany w postaci wymieszanego szarego piasku średniego z kruszywem łamanym frakcji 0 63mm. Sumaryczna grubość nasypu niekontrolowanego wynosi 50,0cm. W interwale Strona 6 z 18

7 głębokości 0,54 0,65m p.p.t. stwierdzono występowanie warstwy odcinającej z szarego piasku grubego zaglinionego. Sumaryczna grubość w/w warstw konstrukcji wynosi 61cm. Serię rodzimych utworów podłoża gruntowego rozpoczyna szary pył piaszczysty z domieszką gruntu organicznego w stanie twardoplastycznym. Grubość tej warstwy wynosi 0,35m. Warstwa ta zaliczana jest do grupy nośności G4. W przedziale głębokości 1,00 1,70m p.p.t. stwierdzono występowanie jasnobrązowo jasnoszarej gliny piaszczystej w stanie twardoplastycznym. Poniżej do głębokości 2,30m p.p.t. zalega jasnobrązowo jasnoszara glina piaszczysta w stanie plastycznym. Miąższość tej warstwy wynosi 0,60m. Na głębokości 1,70m p.p.t. zaobserwowano sączenie wód gruntowych. Od głębokości 2,30m p.p.t. do spodu otworu występuje jasnoszaro jasnobrązowa glina piaszczysta. Utwory te są w stanie plastycznym. Wiercenie zakończono na głębokości 3,00m p.p.t. Szczegółowy profil geotechniczny zawiera załącznik nr CHARAKTERYSTYKA INWESTYCJI Niniejsza opinia geotechniczna sporządzana jest na potrzeby przebudowy ulicy Wieniawskiego w miejscowości Knurów. 5. MORFOLOGIA TERENU Badany teren położony jest na wyżynie śląskiej. Morfologia badanego odcinka drogi jest równinna. 6. BUDOWA GEOLOGICZNA Badany teren pod względem budowy geologicznej budują utwory plejstocenu czwartorzędowego reprezentowane przez gliny zwałowe i zwietrzeliny tych glin, które na badanym odcinku wykształciły się w postaci glin piaszczystych i piasków gliniastych. Utwory te przykryte są cienka warstwą utworów pylastych oraz konstrukcją istniejącej nawierzchni bitumicznej. 7. WARUNKI WODNE Na podstawie przeprowadzonych odwiertów nawiercono sączenia wody gruntowej na głębokości od 1,70m p.p.t. (odwiert nr 2) do 2,60m p.p.t. (odwiert nr 1). Z uwagi na okres prowadzonych prac zaleca się przyjąć warunki wodne dla drogowych celów jako przeciętne. 8. WARUNKI GRUNTOWE Po przeprowadzeniu odwiertów geotechnicznych stwierdzono występowanie utworów antropogenicznych oraz rodzimych, które podzielono na warstwy geotechniczne. Pakiet I reprezentowany jest przez grunty antropogeniczne Warstwa Ia1 Do warstwy tej zaliczana jest nawierzchnia istniejącej drogi. Po przeprowadzeniu prac stwierdza się iż na badanym odcinku występuje nawierzchnia mineralno- asfaltowa o sumarycznej grubości od 2cm (odwiert nr 1) do 4cm (odwiert nr 2). Strona 7 z 18

8 Warstwa Ia2 Warstwa Ia3 Do warstwy tej zaliczany jest nasyp niekontrolowany w postaci wymieszanego piasku z kamieniami, fragmentami ceramiki, gruzem betonowym, żużlem, spiekami lub kruszywem łamanym różnej frakcji. Sumaryczna grubość tej warstwy wynosi od 41cm (odwiert nr 1) do 50,0cm (odwiert nr 2). Do warstwy tej zaliczana jest warstwa odcinająca z pasku o sumarycznej grubości od 11,0cm (odwiert nr 2) do 27,0cm (odwiert nr 1). Pakiet II Obejmuje utwory czwartorzędowe Warstwa IIa1 Warstwa ta obejmuje grunty niespoiste piaszczyste wymieszane z gliną piaszczystą, które zalicza się do utworów wysadzinowych i stanowią grupę nośności G4. Utwory te nawiercono tylko w otworze nr 1 na głębokości 1,70m p.p.t. Warstwa IIa2 Do warstwy tej zaliczono utwory niespoiste w postaci piasków zaglinionych. Utwory te zaliczane są do utworów wątpliwych pod względem wysadzinowości i stanowią grupę nośności G2. Warstwa IIb1 Obejmuje grunty spoiste w postaci nośnych utworów pylastych. Utwory te występują w stanie twardoplastycznym I L = 0,00 0,25. Utwory te występują bezpośrednio pod warstwa piasku na głębokości 0,65m p.p.t. (odwiert nr 2). Grunty te stanowią grupę nośności G4. Warstwa IIb2 Obejmuje grunty spoiste w postaci nośnych utworów pylastych występujących w stanie półzwartym I L 0. Utwory te występują bezpośrednio pod warstwa piasku na głębokości 0,70m p.p.t. (odwiert nr 1). Grunty te stanowią grupę nośności G4. Warstwa IIc1 Obejmuje grunty spoiste w postaci mało nośnych utworów gliniastych. Utwory te występują w stanie plastycznym I L = 0,25 0,50. Warstwy te nawiercono poniżej zaobserwowanych sączeń wód gruntowych. Strop tych utworów zalega na głębokości od 1,70m p.p.t. (odwiert nr 2) do 2,60m p.p.t. (odwiert nr 1). Grunty te stanowią grupę nośności G4. Warstwa IIc2 Obejmuje grunty spoiste w postaci nośnych utworów gliniastych występujących w stanie twardoplastycznym I L 0,25 0,50. Strop tych utworów zalega na głębokości od 1,00m p.p.t. (odwiert nr 2) do 1,40m p.p.t. (odwiert nr 1). Utwory te występują powyżej zaobserwowanych sączeń. Grunty te stanowią grupę nośności G4. 9. WNIOSKI A. Występujące w podłożu grunty pod względem wysadzinowości zaliczamy do grupy gruntów niewysadzinowych (piasek gruby), wątpliwych (piasek zagliniony) oraz bardzo wysadzinowych (pył piaszczysty, piasek gliniasty, glina piaszczysta, piasek z gliną piaszczystą). B. Nie zaleca się stosować w strefie przemarzania oraz możliwego zawodnienia warstw utworów z podłoża gruntowego. Strona 8 z 18

9 C. Dla robót drogowych projektowanych na istniejącym podłoża zaleca się przyjąć grupę nośności dla utworów niewysadzinowych G1, dla utworów wątpliwych G2 oraz dla utworów bardzo wysadzinowych G4 z uwagi na przyjęte warunki wodne. D. Pod względem złożoności warunków geotechnicznych podłoże gruntowe dla projektowanej inwestycji zalicza się do prostych warunków gruntowych. Z uwagi iż na planowanym odcinku nie są projektowane wykopy poniżej 1,20m p.p.t. oraz nasypy wyższe niż 3,00m projektowana inwestycja zalicza się do pierwszej kategorii geotechnicznej. E. Z uwagi na zaleganie warstw utworów piaszczysto gliniastych i pylastych należy zachować ostrożność przy pracach ziemnych by nie dopuścić do zawodnienia tych utworów oraz nie zagęszczać w/w utworów sprzętem wibracyjnym, co skutkuje znacznym pogorszeniem warunków geotechnicznych. Wykopy należy stale odwadniać. 10. Literatura 1. Instrukcja badań podłoża gruntowego budowli drogowych i mostowych GDDP, Warszawa PN-86/B Grunty budowlane. Określenia symbole, podział i opis gruntów. 3. PN EN : Eurokod 7: Projektowanie geotechniczne Cześć 1: Zasady Ogólne PN-88/B Grunty budowlane. Badania próbek gruntu. 4. PN EN : Eurokod 7: Projektowanie geotechniczne Cześć 2: Rozpoznanie i badania podłoża gruntowego 5. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwiecień 2012 poz PN-S-02205: 1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania. 7. Zarys geotechniki Zenon Wiłun WkiŁ, Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych IBDIM, Warszawa Katalog wzmocnień i remontów nawierzchni podatnych i półsztywnych IBDIM, Warszawa Geologiczna Mapa Polski w skali 1: Objaśnienia do szczegółowej mapy geologicznej polski M. Krysowska, Warszawa 1967 Strona 9 z 18

10 Załącznik nr 1a Orientacja Strona 10 z 18

11 Załącznik nr 1b Plan Sytuacyjny Strona 11 z 18

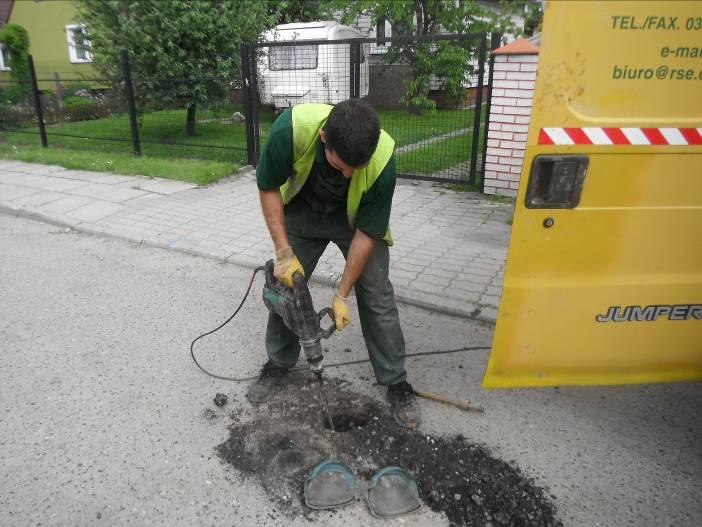

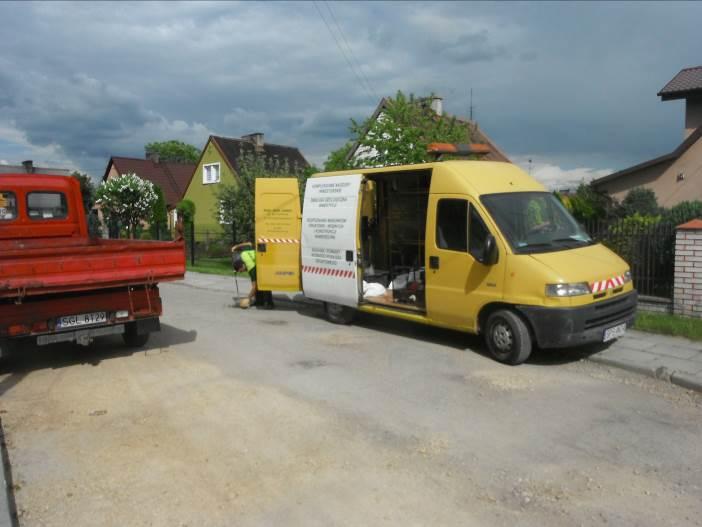

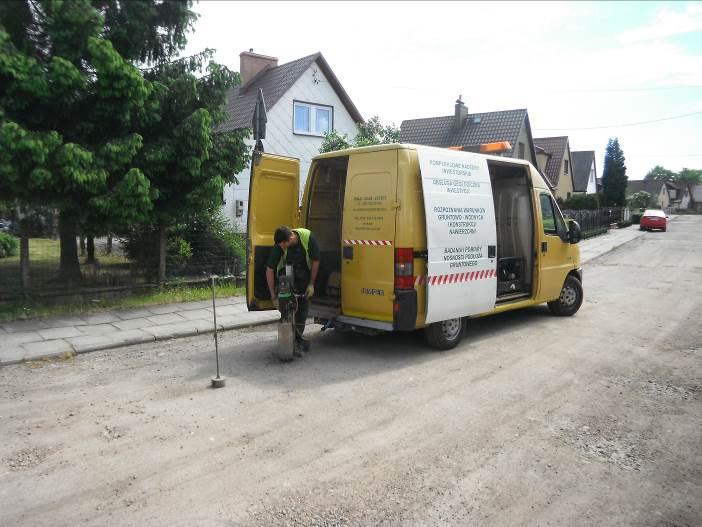

12 Załącznik nr 2 Dokumentacja fotograficzna Strona 12 z 18

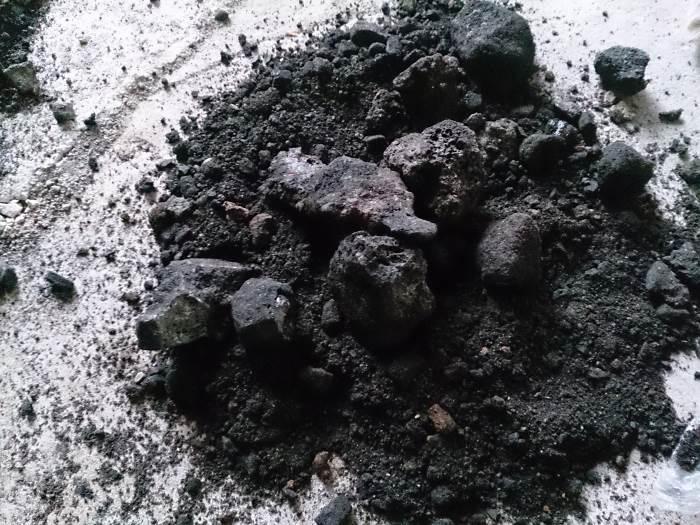

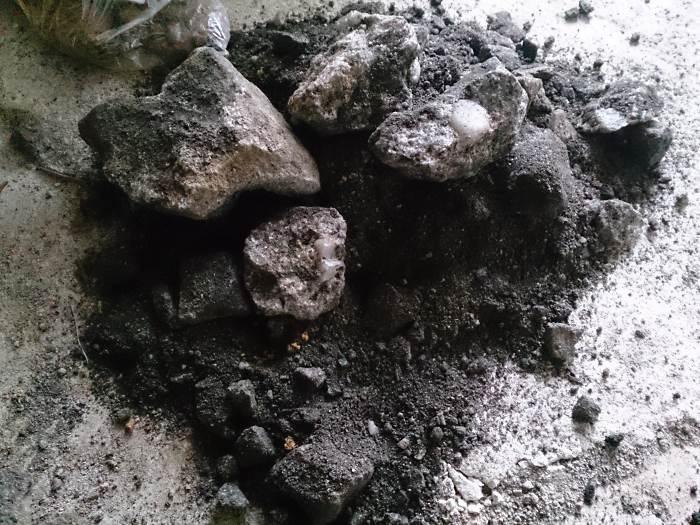

13 Wybrane próbki podbudowy Odwiert nr 1 Warstwa 0,02 0,31 Odwiert nr 2 Warstwa 0,31 0,43 Strona 13 z 18

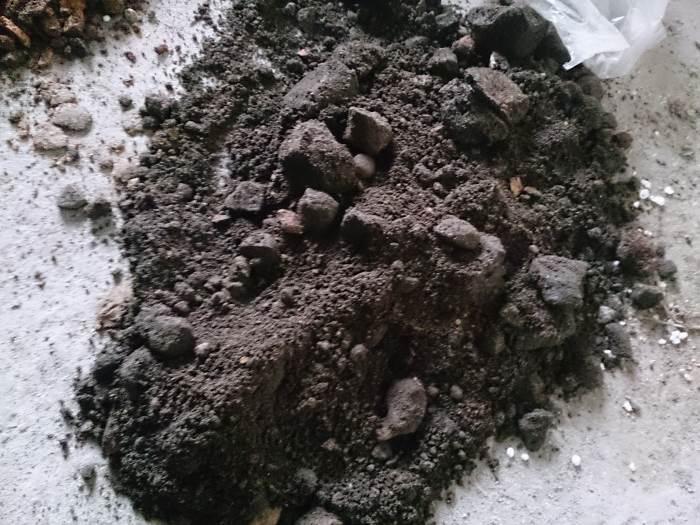

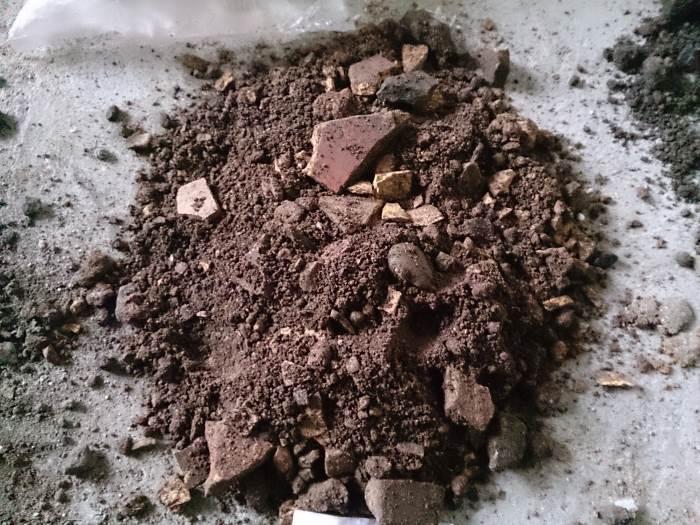

14 Odwiert nr 2 Warstwa 0,04 0,14 Odwiert nr 2 Warstwa 0,14 0,43 Odwiert nr E Warstwa 0,43 0,54 Strona 14 z 18

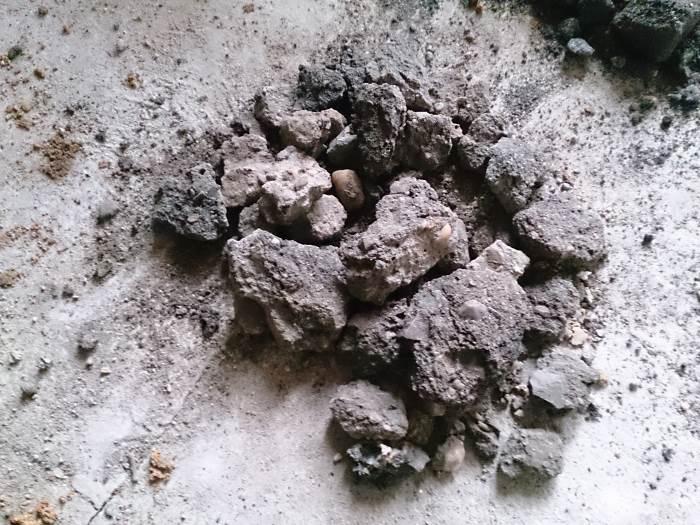

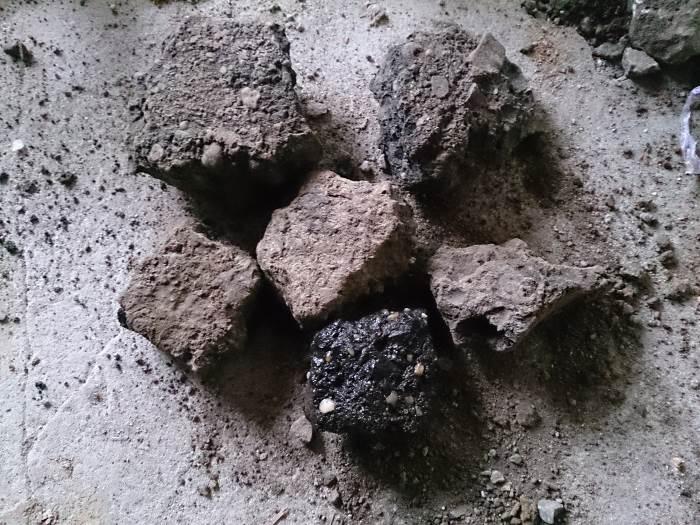

15 Próbki mas asfaltowych 1 Odwiert nr 1 Odwiert nr 2 1 Na przedstawionych zdjęciach (profil próbki) warstwy nawierzchni asfaltowej liczono od dołu Strona 15 z 18

16 Załącznik nr 3 Profile geotechniczne ROAD - SKAN - EXPERT KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 3 Wiertnica: Stihl BT 360 Miejscowość: Knurów Gmina: Knurów Powiat: Gliwicki Województwo: Śląskie Obiekt: Ul. Wieniawskiego 8 Inwestor: Gmina Knurów Wiercenie: ROAD - SKAN - EXPERT Pszczyna Nadzór geologiczny: Paweł SUCHY System wiercenia: Mechaniczno-obrotowy Rzędna: Skala 1 : 20 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nawierzchnia asfaltowa - Ia nasyp niekontrolowany (piasek średni czarny z żużlem, spiekami i kamieniami) fr 0-63mm nn Ia2 - Symbol gruntu Wilgotność Stan gruntu Ilość wałeczkowań Warstwa geotechniczna Grupa nośności nasyp niekontrolowany (piasek średni szary z kamieniami i fragmentami gruzu betonowego) fr 0-63mm piasek gruby ciemnoszary Pr Ia3 G pył piaszczysty jasnoszaro-jasnobrązowy Πp pzw 0/0 IIb2 G piasek gruby brązowy zagliniony Pr mw IIa2 G glina piaszczysta jasnoszaro-jasnobrązowa Gp IIc piasek średni jasnoszary z gliną piaszczystą jasnobrązową Pπ+Gp 1/0 IIa tpl glina piaszczysta szaro-brązowa Gp w 1/1 IIc2 G piasek gliniasty jasnobrązowy Pg m pl 1/2 IIc Rysunek wykonano programem "GeoStar" Kartę opracował: Andrzej ROZMUS Strona 16 z 18

17 ROAD - SKAN - EXPERT KARTA OTWORU GEOTECHNICZNEGO Profil numer 2 Zał.Nr: 3 Wiertnica: Stihl BT 360 Miejscowość: Knurów Gmina: Knurów Powiat: Gliwicki Województwo: Śląskie Obiekt: Ul. Wieniawskiego 24 Inwestor: Gmina Knurów Wiercenie: ROAD - SKAN - EXPERT Pszczyna Nadzór geologiczny: Paweł SUCHY System wiercenia: Mechaniczno-obrotowy Rzędna: Skala 1 : 20 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nawierzchnia asfaltowa - Ia nasyp niekontrolowany (Piasek średni brązowy z 0.14 fragmentami ceramiki i żwirem) fr 0-31,5mm nasyp niekontrolowany (piasek gruby ciemnoszary ze zwirem i kruszywem łamanym) fr 0-31,5mm Symbol gruntu nn Wilgotność Stan gruntu Ilość wałeczkowań Warstwa geotechniczna Ia2 Grupa nośności nasyp niekontrolowany (Piasek średni szary z kruszywem łamanym) fr 0-63mm piasek gruby szary zagliniony Pr Ia3 G2 pył piaszczysty szary z domieszką gruntu organicznego Πp 1/0 IIb mw tpl glina piaszczysta jasnobrązowo-jasnoszara 1/1 IIc G4 2.0 glina piaszczysta jasnobrązowo-jasnoszara Gp 3/ w pl IIc1 glina piaszczysta jasnoszaro-jasnobrązowa 3/ Rysunek wykonano programem "GeoStar" Kartę opracował: Andrzej ROZMUS Strona 17 z 18

18 Załącznik nr 4 Objaśnienie znaków i symboli OBJAŚNIENIE ZNAKÓW I SYMBOLI UŻYTYCH NA KARTACH BADAWCZYCH RODZAJE GRUNTÓW STANY GRUNTÓW SYMBOLE DODATKOWE a) symbole stratygraficzno- 1 -nr wiercenia (otworu) NASYPOWE a) grunty skaliste genetyczne (wg PN-79/G-09010) 220,25 -rzędna wiercenia(terenu) m npm nn nasyp niebudowlany L skała lita Q h Czwartorzęd - holocen Opróbowanie nb nasyp budowlany Ms skała mało spękana Q p Czwartorzęd - plejstocen (otwory wykonane aktualnie i otwory archiwalne) HGR-hałda górnicza porudna Ss skała średnio spękana T Trias -próbka o naturalnej strukturze (NNS) HGW-hałda górnicza powęglowa Bs skała bardzo spękana Tr Trzeciorzęd -próbka o naturalnej wilgotności (NW) RODZIME MINERALNE C Karbon -próbka wody gruntowej (WG) a) grunty skaliste b) grunty niespoiste K Kreda Oznaczenie wody w wierceniu ST skała twarda ln luźny 3,50 -swobodny poziom wody gruntowej SM skała miękka szg średnio zagęszczony b). symbole petrograficzne skał -piezometryczny poziom wody-ustabilizowany b)nieskaliste zg zagęszczony sw siwak w -wapień 4,00 W zwietrzelina pc piaskowiec gt -granit ustalony w czasie wiercenia, głębokość w m ppt KW zwietrzelina kamienista c) grunty spoiste mc mułowiec \zl - zlepieniec 6,00 -nawiercony poziom wody gruntowej (m ppt) W zwietrzelina pł. płynny m margiel d- dolomit - grunt wilgotny KWg zwietrzelina gliniasta mpl miękkoplastyczny ic iłowiec \ dm- dolomit marglisty -grunt mokry KR rumosz pl plastyczny Ił iłołupek -grunt nawodniony KRg rumosz gliniasty tpl twardoplastyczny łi łupek ilasty łm- łupek marglisty KO otoczaki pzw półzwarty łz łupek zwietrzały łp- łupek piaszczysty ~~~2,0 -sączenia wody Ż żwir zw zwarty łpp łupek przepalony x Oznaczenie rodzaju badań i sondowań Żg żwir gliniasty c) symbole gruntów antropogenicznych. -sonda cylindryczna (SPT) Po pospółka d) wilgotność gruntów i innych składników nasypów Pog pospółka gliniasta s suchy Rodzaj sondowania Pr piasek gruby mw małowilgotny ITB-ZW -udarowo-obrotowa Pd piasek drobny w wilgotny DPL - lekka wbijana Ps piasek średni m mokry DPSH -ciężka wbijana bl- blacha, bet- beton, chbet.-chudy beton, cg-gruz ceglany, cm-cement, dr-kawałki drewna, f-folia, gr-gruz, k-kamienie, kp-kamień piecowy, kom.-odpady komunalne, łwk- łupek węglowy,, mwk- miał węglowy, op-opony, πwk- pył węglowy,πck- pyły fluidalne pokopalniane, pt-płyty betonowe, p- piasek, pc-okruchy piaskowca, sm-smoła, sph-spieki hutnicze, szm- szmaty, szk- szkło, śm- smieci, wp- wapno,wk - okruchy węgla,z-ziemia, że- żelazo, żl -żużel, Pπ piasek pylasty nw nawodniony SVT - sonda krzyżakowa Pg piasek gliniasty ORGANICZNE- RODZIME.s otwór suchy Πp pył piaszczysty H grunt próchniczny 2%<Iom<5% Rodzaj świdra Charakter wysadzinowości gruntu Π pył Nm namuł - 5%<Iom<30% sz- świder rurowy do wiercenia okrętnego Gp glina piaszczysta T torf - 30% <Iom GN grunt niewysadzinowy szl- świder rurowy do wierceń udarowych G glina Gy gytia-namuł o zaw. CaCO3> 5% GW grunt wątpliwy dł- dłuto Gπ glina pylasta WK węgiel kamienny GMW grunt mało wysadzinowy SR - świder rurowy Gpz glina piaszczysta zwięzła GBW grunt bardzo wysadzinowy SS- świder spiralny Gz glina zwięzła Inne k - koronka wiertnicza Gπz glina pylasta zwięzła w.k. warstwy konstrukcyjne Kr kruszywo Inne oznaczenia Ip ił piaszczysty N nawierzchnia kr.kw kruszywo kwarcytowe 2/2 ilość wałeczkowań podział geologiczny I ił P podbudowa Kr.w. kruszywo wapienne + domieszki podział geotechniczny Iπ ił pylasty Tr trylinka kr.dol. kruszywo dolomitowe / grunt na pograniczu drobnoziarniste, grubodrobnoziarniste, spoiste niespoiste ziarniste kamieniste ba beton asfaltowy Kr.baz. kruszywo bazaltowe // przewarstwienie bc beton cementowy Kr.pc. kruszywo piaskowca p.p. przecięcie z przekrojem bs beton smołowy k.gr. kostka granitowa III nr warstwy geotechnicznej k.kl. kostka klinkierowa GBW I L stopień plastyczności I D stopień zagęszczenia Załącznik nr 5 Strona 18 z 18
