1 PRZEDSIĘBIORSTWO GEOLOGICZNO - GEODEZYJNE GEOPROJEKT ŚLĄSK Rok założenia 1956 Spółka z o.o Katowice, ul. Sokolska 46 NIP tel/fax (0-32) itel (032) geoprojekt.pgg@gmail.com OPINIA GEOTECHNICZNA dla potrzeb projektowych budynku biura obsługi klienta cmentarza przy ul. Goetla w Katowicach na działce nr 868/1 AUTOR OPRACOWANIA: mgr inż. Leszek Libera (nr upr. geolog. VII-1297) Katowice, marzec 2018 rok

2 14321/18 SPIS TREŚCI: 1. WSTĘP Podstawa wykonania Charakterystyka planowanej inwestycji Wykaz wykorzystanych norm, materiałów archiwalnych i literatury ZAKRES WYKONANYCH PRAC Prace geodezyjne Prace wiertnicze Badania laboratoryjne Prace kameralne POŁOŻENIE, CHARAKTERYSTYKA TERENU, MORFOLOGIA I HYDROGRAFIA BUDOWA GEOLOGICZNA WARUNKI WODNE WARUNKI GRUNTOWE WNIOSKI... 9 PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 2

3 14321/18 Spis załączników: 1. Mapa orientacyjna w skali 1 : Mapa dokumentacyjna w skali 1 : Karty dokumentacyjne otworów badawczych w skali 1 : Przekrój geotechniczny w skali 1 : 100 / Zestawienie parametrów geotechnicznych gruntów 6. Objaśnienia znaków i symboli użytych na kartach i przekrojach 7. Zestawienie wyników badań laboratoryjnych gruntów PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 3

4 14321/18 1. WSTĘP 1.1. Podstawa wykonania Opinię niniejszą opracowano w PGG Geoprojekt Śląsk Sp. z o.o. z siedzibą przy ul. Sokolskiej 46, Katowice na zlecenie SBE 415 Ryszard Zapolski z siedzibą przy ul. Sobieskiego 7, Katowice. Inwestorem planowanego przedsięwzięcia są Katowickie Cmentarze Komunalne ul. Murckowska 9, Katowice. Celem badań jest uzyskanie danych o układzie warstw gruntów, określenie ich parametrów geotechnicznych oraz otrzymanie danych o warunkach wodnych. Uzyskane dane potrzebne są dla prawidłowego zaprojektowania budynku parterowego. Opinię opracowano w oparciu o Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 27 kwietnia 2012 r., poz.463) Charakterystyka planowanej inwestycji W ramach planowanej inwestycji na dokumentowanym terenie powstanie budynek biura obsługi klienta cmentarza. Będzie to obiekt parterowy, bez podpiwniczenia. projektowany poziom 0 budynku 326,08 m n.p.m. projekt zagospodarowanie terenu przedstawiono na załączonej mapie dokumentacyjnej. 1.3 Wykaz wykorzystanych norm, materiałów archiwalnych i literatury 1. Polskie Normy: PN-B Geotechnika. Roboty ziemne; PN-B Geotechnika. Badania polowe; PN-B Geotechnika. Dokumentowanie geotechniczne; PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 4

5 14321/18 PN-B Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar; Zmiana PN-81-B (projekt) Geotechnika. Projektowanie posadowień bezpośrednich; PN-86-B02480 Grunty budowlane. Określenia, symbole, podział i opis gruntów; PN-86-B04481 Grunty budowlane. Badania próbek gruntu; PN-81-B Grunty budowlane. Posadowienie bezpośrednie budowli; PN-59/B-03020, Grunty budowlane - Wytyczne wyznaczanie dopuszczalnych obciążeń jednostkowych; PN-55-B Grunty budowlane. Badania własności fizycznych. Badania makroskopowe; PN-EN 1997 Eurokod 7. Projektowanie geotechniczne; PN-EN ISO :2006 Badania geotechniczne - Oznaczanie i klasyfikowanie gruntów - Część 1: Oznaczanie i opis; PN-EN ISO :2006 Badania geotechniczne - Oznaczanie i klasyfikowanie gruntów - Część 2: Zasady klasyfikowania; EN ISO :2003 Badania geotechniczne - Oznaczanie i klasyfikowanie skał - Część 1: Oznaczanie i opis; PN-EN ISO :2005 Rozpoznanie i badania geotechniczne - Badania polowe - Część 2: Sondowanie dynamiczne; PN-ISO 710-1:1999 Umowne znaki do stosowania na mapach wielkoskalowych, planach i przekrojach geologicznych - Zasady ogólne; PN-ISO 710-2:1999 Umowne znaki do stosowania na mapach wielkoskalowych, planach i przekrojach geologicznych - Umowne znaki skał osadowych; 2. Wiłun Z. - Zarys geotechniki. WKŁ, wydanie 6. Warszawa 2003; 3. Szczegółowa Mapa Geologiczna Polski w skali 1: , arkusz Katowice. PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 5

6 14321/18 2. ZAKRES WYKONANYCH PRAC 2.1. Prace geodezyjne Otwory badawcze wytyczono w terenie metodą domiarów prostokątnych w nawiązaniu do istniejącej sytuacji topograficznej. Wysokości otworów odczytano z planu sytuacyjno-wysokościowego w skali 1 : 500 otrzymanego od Zleceniodawcy Prace wiertnicze Dla rozpoznania warunków gruntowo wodnych w obrysie projektowanego obiektu wykonano 2 otwory badawcze do głębokości 4,5 m o łącznym metrażu 9 m. Początkowo zakładano wykonanie otworów do głębokości 4,0 m. Otwory przegłębiono ze względu na występujące w spągu opisywanego profilu zwietrzeliny kamieniste węgla kamiennego. Otwory odwiercono urządzeniem wiertniczym WSG-W świdrem spiralnym o średnicy 76 mm, bez użycia płuczki na sucho. W trakcie wierceń przeprowadzono badania makroskopowe gruntów oraz obserwacje wód gruntowych. Po zakończeniu wierceń otwory zlikwidowano urobkiem z zachowaniem kolejności przewiercanych warstw Badania laboratoryjne W trakcie wierceń wszystkie próbki gruntów były na bieżąco badane makroskopowo. Na podstawie przeprowadzonych badań makroskopowych wytypowano próbki gruntów do badań laboratoryjnych, które polegały na oznaczeniu wilgotności naturalnej gruntów W n [%]. Dla próbek określono jedynie ich wilgotność naturalną ze względu na półzwarty stan gruntów spoistych. Wyniki badań zestawiono tabelarycznie (załącznik nr 7). Przeprowadzone badania laboratoryjne potwierdziły stan gruntów ustalony makroskopowo i umożliwiły właściwą identyfikację gruntów Prace kameralne PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 6

7 14321/18 W oparciu o wyniki uzyskane z wierceń, opracowano dokumentację wynikową, na którą złożyły się : - mapa orientacyjna w skali 1 : , - mapa dokumentacyjna w skali 1 : 500 z naniesionymi punktami wierceń i linią przekroju geotechnicznego, - karty dokumentacyjne otworów badawczych w skali 1 : 50, - przekrój geotechniczny w skali 1 : 100 / 200, - zestawienie parametrów geotechnicznych gruntów, - objaśnienia znaków i symboli użytych na kartach i przekroju, - zestawienie wyników badań laboratoryjnych gruntów, - część opisowa. 3. POŁOŻENIE, CHARAKTERYSTYKA TERENU, MORFOLOGIA I HYDROGRAFIA Teren badań położony jest w województwie śląskim, w Katowicach, w dzielnicy Murcki przy ul. Goetla na działce oznaczonej nr ewidencyjnym 868/1, na parkingu przy istniejącym cmentarzu. Lokalizację terenu badań przedstawiono na mapie orientacyjnej (załącznik nr 1) i dokumentacyjnej (załącznik nr 2). Pod względem morfologicznym teren badań leży w obrębie Płaskowyżu Katowickiego. Powierzchnia terenu wyrównana jest warstwą nasypów mineralnogruzowych, a wysokości w miejscach wykonanych wierceń zamykają się wartościami 326,1 325,9 m n.p.m. Hydrograficznie teren badań należy do dorzecza Wisły. Wody powierzchniowe spływają w kierunku doliny rzeki Bolina, która jest główną arterią odprowadzającą wody z tego rejonu. 4. BUDOWA GEOLOGICZNA Podłoże badanego terenu do rozpoznanej w ramach niniejszego opracowania głębokości 4,5 m budują utwory czwartorzędowe i karbońskie. PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 7

8 14321/18 Karbon reprezentowany jest przez łupki ilaste warstw orzeskich. Utwory te w części stropowej są zwietrzałe i przechodzą w zwietrzeliny gliniasto-kamieniste w postaci iłów z łupkami ilastymi o różnej wielkości i miejscami ze zwietrzelinami kamienistymi węgla kamiennego. Czwartorzęd reprezentowany jest plejstoceńskie osady akumulacji wodnolodowcowej w postaci piasków drobnych z wkładkami pyłów. Powierzchnia terenu przykryta jest warstwą nasypów mineralno-gruzowych o miąższości od 0,9 do 1,0 m. 5. WARUNKI WODNE Wody gruntowej do zbadanej głębokości 4,5 m nie stwierdzono. Z uwagi na układ warstw gruntów (przepuszczalne nasypy i piaski podścielone nieprzepuszczalnymi zwietrzelinami gliniasto-kamienistymi łupków ilastych) nie można wykluczyć okresowego pojawienia się wód na kontakcie utworów o odmiennej przepuszczalności tj. na głębokości 1,0-1,2 m p.p.t. Woda może pojawić się po okresie długotrwałych lub intensywnych opadów atmosferycznych. 6. WARUNKI GRUNTOWE W podłożu badanego terenu występują grunty nasypowe i rodzime, które podzielono na warstwy geotechniczne o zróżnicowanych parametrach fizyko-mechanicznych. Warstwa I to grunty nasypowe złożone z mieszaniny łupków węglowych, łupków ilastych, żużli, piasków gliniastych i humusu. Mają one charakter gruntów niespoistych lub charakter gruntów spoistych o konsystencji twardoplastycznej. Podsumowując nasypy stwierdzone w podłożu dokumentowanego to nasypy niebudowlane, nie odpowiadające wymaganiom budowlanym. Miąższość nasypów w punktach wierceń wynosi 0,9 1,0 m. Warstwa II obejmuje grunty niespoiste reprezentowane przez piaski drobne z wkładkami pyłów. Są one wilgotne, średnio zagęszczone o średnim stopniu zagęszczenia I D = 0,50. Warstwa IIIa obejmuje zwietrzeliny gliniasto-kamieniste łupków ilastych wykształcone jako iły z łupkami ilastymi o różnej wielkości. Lepiszcze PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 8

9 14321/18 Warstwa IIIb gliniaste konsystencję półzwartą i zwartą o średnim stopniu plastyczności I L 0,00. to zwietrzeliny kamieniste węgla kamiennego. Są one mało wilgotne, zagęszczone o średnim stopniu zagęszczenia I D = 0,70. Uzupełnieniem opisu warstw geotechnicznych jest załączony przekrój geotechniczny (załącznik nr 4) i karty dokumentacyjne otworów badawczych (załączniki nr ). Parametry geotechniczne gruntów określono na podstawie powszechnie stosowanych zależności korelacyjnych biorąc pod uwagę jako cechę wiodącą stopień plastyczności dla gruntów spoistych oraz stopień zagęszczenia w przypadku gruntów niespoistych. Wartości parametrów geotechnicznych gruntów budujących poszczególne warstwy przedstawiono na załączniku nr WNIOSKI a) W podłożu dokumentowanego terenu stwierdzono proste warunki gruntowe. Pod warstwą nierównomiernie ściśliwych nasypów (warstwa I) nawiercono mało ściśliwe i nośne piaski w stanie średnio zagęszczonym (warstwa II) oraz półzwarte i zwarte zwietrzeliny gliniasto-kamieniste łupków ilastych (warstwa IIIa) przedzielone warstwą zwietrzałego i zagęszczonego węgla kamiennego (warstwa IIIb). b) Wody gruntowej do zbadanej głębokości 4,5 m nie stwierdzono nie mniej jednak z uwagi na możliwość jej okresowego pojawienia w pracach projektowych należy rozważyć konieczność zastosowania odpowiedniej izolacji wodoszczelnej i drenażu opaskowego. c) W stwierdzonym układzie warunków gruntowo-wodnych projektowany obiekt proponuje się posadowić bezpośrednio po wybraniu gruntów nasypowych w całości i uzupełnieniu ewentualnego ubytku po nich odpowiednio zagęszczoną podsypką. d) Przy projektowaniu należy uwzględnić lokalne warunki górnicze. e) Z uwagi na obecność gruntów gliniasto-kamienistych w wykopie wymagać należy od wykonawcy szczególnej uwagi przy realizacji prac ziemnych. Powinna być ona skoncentrowana na niedopuszczeniu do nawodnienia wspomnianych gruntów. Może to bowiem pogorszyć warunki posadowienia obiektu. W istniejącej sytuacji PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 9

10 14321/18 zaleca się prowadzenie robót ziemnych i fundamentowych w okresach suchych i przy zapewnionym odprowadzeniu wód opadowych zgodnie z normą PN-B Geotechnika. Roboty ziemne. Wymagania ogólne. f) Biorąc pod uwagę rodzaj obiektu oraz stwierdzone warunki gruntowo-wodne dla planowanej inwestycji proponuje się przyjąć I kategorię geotechniczną w prostych warunkach gruntowych. W myśl treści Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 27 kwietnia 2012 r, poz.463) ostatecznie decyzja o przyjętej kategorii geotechnicznej należy do Projektanta obiektu. PGG Geoprojekt Śląsk Sp. z o.o. ul. Sokolska 46, Katowice 10

11 TEREN BADAŃ Nazwa tematu GEOPROJEKT ŚLĄSK Przedsiębiorstwo Geologiczno Geodezyjne, sp. z o.o Katowice, ul. Sokolska 46 [032] , fax KATOWICE ul. Goetla, działka nr 868/1 Budynek biura obsługi klienta cmentarza Nazwa załącznika Rodzaj opracowania MAPA ORIENTACYJNA OPINIA GEOTECHNICZNA data: III 2018 skala 1 : Autor oprac.: mgr inż. L.Libera zał.nr 1

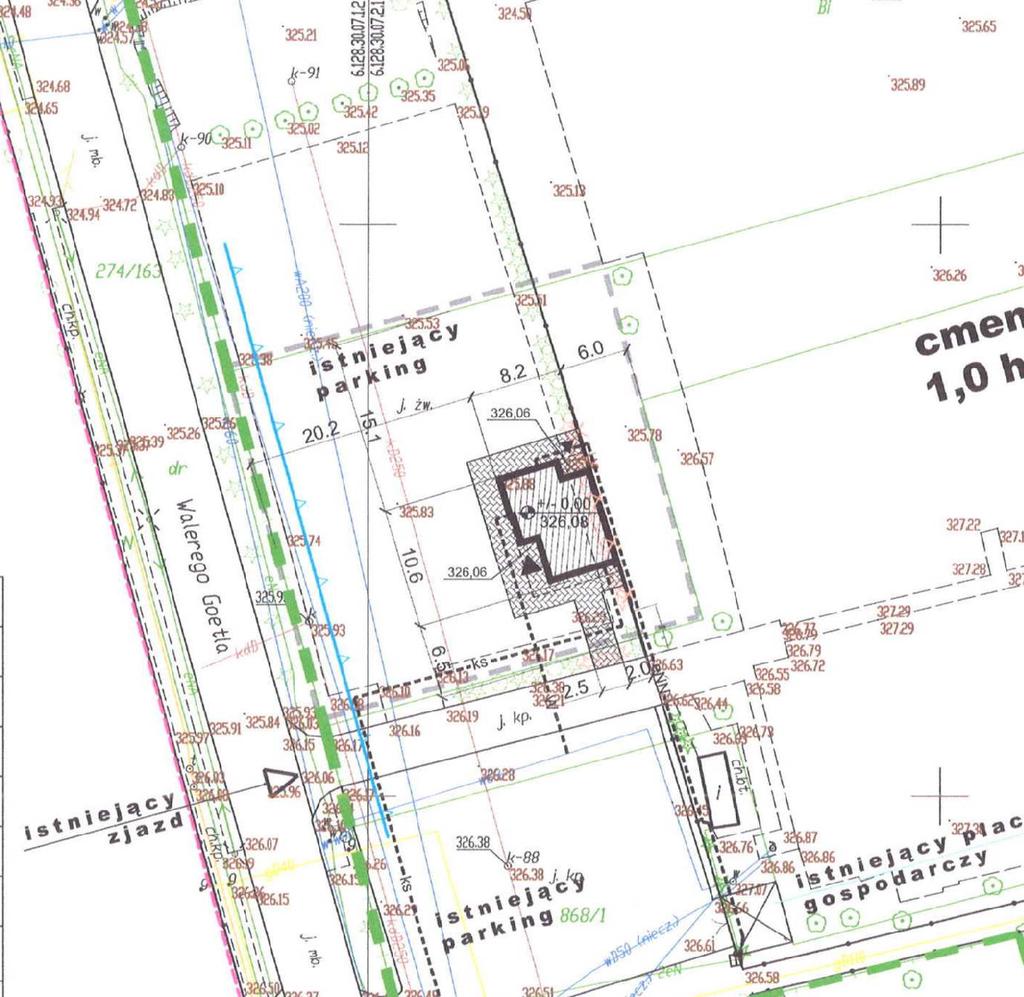

12 1 I I' PRZEKRÓJ GEOTECHNICZNY OTWORY BADAWCZE I 1 2 I' Nazwa tematu Nazwa załącznika Rodzaj opracowania GEOPROJEKT ŚLĄSK Przedsiębiorstwo Geologiczno Geodezyjne, sp. z o.o Katowice, ul. Sokolska 46 [032] , fax KATOWICE ul. Goetla, działka nr 868/1 Budynek biura obsługi klienta cmentarza MAPA DOKUMENTACYJNA OPINIA GEOTECHNICZNA data: III 2018 skala 1 : 500 Autor oprac.: mgr inż. L.Libera zał.nr 2

13 Nazwa tematu GEOPROJEKT ŚLĄSK Przedsiębiorstwo Geologiczno Geodezyjne, sp. z o.o Katowice, ul. Sokolska 46 [032] , fax KATOWICE ul. Goetla, działka nr 868/1 Budynek biura obsługi klienta cmentarza Nazwa załącznika KARTY DOKUMENTACYJNE OTWORÓW BADAWCZYCH Rodzaj opracowania OPINIA GEOTECHNICZNA data: III 2018 skala 1 : 50 Autor oprac.: mgr inż. L.Libera zał.nr 3

14 KARTA OTWORU BADAWCZEGO Profil numer 1 Zał.Nr: 3.1 Wiertnica: WSG-W Miejscowość: Katowice ul. Goetla Gmina: Katowice Powiat: Katowice Województwo: śląskie Obiekt: Budynek biura obsługi klienta cmentarza Inwestor: Katowickie Cmentarze Komunalne Wiercenie: Ł.Rybakowski, kartę oprac. mgr inż.l.libera Dozór geologiczny: mgr inż.l.libera System wiercenia: okrętny Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (łupki węglowe + łupki ilaste + żużel), czarny Czwartorzęd Holocen Symbol gruntu nn(łwk+łi+żl) Wilgotność w Ilość wałeczkowań Stan gruntu Warstwa geotechniczna I świder spiralny o średnicy 76 mm Karbon Karbon zwietrzelina gliniasto-kamienista łupka ilastego (ił z łupkami ilastymi), brązowo-szara zwietrzelina kamienista węgla kamiennego, czarna KW g(i+łi) mw 0x0 pzw IIIa KW (wk) zg IIIb zwietrzelina gliniasto-kamienista łupka ilastego (ił z łupkami ilastymi), szara KW g(i+łi) n.w. zw IIIa Rysunek wykonano programem "GeoStar"

15 KARTA OTWORU BADAWCZEGO Profil numer 2 Zał.Nr: 3.2 Wiertnica: WSG-W Miejscowość: Katowice ul. Goetla Gmina: Katowice Powiat: Katowice Województwo: śląskie Obiekt: Budynek biura obsługi klienta cmentarza Inwestor: Katowickie Cmentarze Komunalne Wiercenie: Ł.Rybakowski, kartę oprac. mgr inż.l.libera Dozór geologiczny: mgr inż.l.libera System wiercenia: okrętny Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie nasyp niebudowlany (łupki weglowe + łupki ilaste), czarny nn(łwk+łi) świder spiralny o średnicy 76 mm Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Czwartorzęd Karbon Holocen Karbon Opis litologiczny nasyp niebudowlany (piasek gliniasty + humus), brunatny piasek drobny z wkładkami pyłu, brązowy zwietrzelina gliniasto-kamienista łupka ilastego (ił z łupkami ilastymi), brązowo-szara zwietrzelina kamienista węgla kamiennego, czarna Symbol gruntu nn(pg+h) Pd//Π KW g(i+łi) Wilgotność w mw Ilość wałeczkowań 0x1 0x0 Stan gruntu tpl szg pzw Warstwa geotechniczna I II IIIa 4.0 KW (wk) zg IIIb zwietrzelina gliniasto-kamienista łupka ilastego (ił z łupkami ilastymi), szara KW g(i+łi) n.w. zw IIIa Rysunek wykonano programem "GeoStar"

16 PRZEKRÓJ GEOTECHNICZNY I-I' m n.p.m m n.p.m nn(łwk+łi+żl) I II nn(łwk+łi) nn(pg+h) Pd//Π KWg(I+łi) IIIa KWg(I+łi) KW(wk) 4.20 KWg(I+łi) Gł. 4.5 IIIb IIIa 3.40 KW(wk) 4.30 KWg(I+łi) Gł Skala 100 1: GEOPROJEKT ŚLĄSK Przedsiębiorstwo Geologiczno Geodezyjne, sp. z o.o Katowice, ul. Sokolska 46 [032] , fax Nazwa tematu KATOWICE ul. Goetla, działka nr 868/1 Budynek biura obsługi klienta cmentarza Nazwa załącznika Rodzaj opracowania PRZEKRÓJ GEOTECHNICZNY OPINIA GEOTECHNICZNA data: III 2018 skala 1 : 100 / 200 Autor oprac.: mgr inż. L.Libera zał.nr m 2

17 Zał. nr 5 KARBON WESTFAL węgla kaminnego 1,08 x (r) zwietrzeliny kamieniste IIIb kamieniste łupków ilastych 1,86 54,0 11,7 x (r) zwietrzeliny gliniasto- IIIa UTWORY SERII LIMNICZNEJ 1,20 x (n) KW (wk) 0,7 0,9 g (m) KWg (I+łi) D * 0,9 0,9 0,9 g (m) 2,07 60,0 13,0 40,0 50,0 22,0 27,5 x (n) pyłów 1.79** 27,4 x (r) piaski drobne z wkładkami II 0,50 16,0 0,9 0,9 g (m) CZWARTORZĘD UTWORY WODNOLOD. Pd // P HOLOCEN 1,77 30,5 62,0 77,5 45,0 56,0 x (n) x (r) nasypy niebudowlane I UTWORY ANTROP. ln-szg tpl g (m) nn(łwk,łi,żl,pg,h) x (n) % tm -3 kpa o MPa MPa MPa MPa I D I L W n r C u f u Mo M. Eo E stratygrafia Profil stratygraf.- litologiczny Opis litologiczno- genetycznostratygraficzny nr warstwy symbol gruntu wg PN-86/B symbol konsolidacji gruntu stopień zagęszczenia stopień plastyczności Wilgotność naturalna pierwotnej wtórnej pierwotnego wtórnego Spójność Stan gruntu Gęstość objętościowa Kąt tarcia wewnętrznego Edometryczny Moduł moduł odkształcenia ściśliwości OBJAŚNIENIA GEOLOGICZNE współczynnik materiałowy g (m) wartość obliczeniowa x (r) **grunt nawodniony wartość charakterystyczna x (n) *ustalone metodą badań laboratoryjnych i polowych PARAMETRY GEOTECHNICZNE wg PN-81/B Temat: KATOWICE ul. Goetla, działka nr 868/1 - Budynek biura obsługi klienta cmentarza GEOPROJEKT ŚLĄSK

18 Kr kruszywo III nr warstwy geotechnicznej GMW ało wysa k koronka wiertnicza GBW grunt bardzo wysadzinowy Zał.nr 6 KWg zwietrzelina gliniasta mpl miękkoplastyczny m margiel \ d dolomit -grunt nawodniony KR rumosz pl plastyczny ic iłowiec \ cm cement -grunt mokry KRg rumosz gliniasty tpl twardoplastyczny Ił iłołupek ~~~ 2,0 -sączenia wody KO otoczaki pzw półzwarty łi łupek ilasty Oznaczenie rodzaju badań i sondowań Ż żwir zw zwarty ł łupek x -ścinarka obrotowa (TN) Żg żwir gliniasty łp łupek piaszczysty -sonda cylindryczna (SPT) Po pospółka d) wilgotność gruntów Pog pospółka gliniasta su suchy Rodzaj sondowania Pr piasek gruby mw małowilgotny ITB-ZW -udarowo-obrotowa Ps piasek średni w wilgotny SL - lekka wbijana Pd piasek drobny nw nawodniony c) symbole gruntów antropogenicznych SC -ciężka wbijana P p piasek pylasty. i innych składników nasypów ST - wkręcana Pg piasek gliniasty ORGANICZNE- RODZIME B - beton, c -gruz ceglany, g -gruz, dr -kawałki drewna,.s otwór suchy łwk - łupek węglowy, wk - okruchy węgla, mw - muł P p pył piaszczysty H grunt próchniczny 2%<Iom<5% węglowy, pwk - pył węglowy, pc -okruchy piaskowca, k- Charakter wysadzinowości gruntu P pył Nm namuł - 5%<Iom<30% kamienie, kp-kamień piecowy, ok.-dpady komunalne, Gp glina piaszczysta T torf - 30% <Iom sm -smoła, sph -spieki hutnicze, sp - spieki, szm - GN grunt niewysadzinowy G1 G glina Gy gytia-namuł o zaw. CaCO3> 5% szmaty, szk - szkło, szl -szlaka, śm - smieci, żl -żużel, GW grunt wątpliwy G2 żo - żelazo, cm -cement G p glina pylasta WK węgiel kamienny WB węgiel brunatny GMW grunt mało wysadzinowy G3 Gpz glina piaszczysta zwięzła GBW grunt bardzo wysadzinowy G4 Gz glina zwięzła Inne G p z glina pylasta zwięzła N nawierzchnia Kp kostka piaskowcowa Inne oznaczenia Rodzaj świdra Ip ił piaszczysty P podbudowa Kb kostka betonowa 2/2 ilość wałeczkowań sz świder rurowy do wiercenia okrętnego I ił Tr trylinka Kg kostka granitowa + domieszki szl świder rurowy do wierceń udarowych I p ił pylasty Bc beton cementowy Kk kostka klinkierowa / grunt na pograniczu dł dłuto Bs beton smołowy Kba kostka bazaltowa // przewarstwienie GN SRd świder rdzeniowy Ba beton asfaltowy p.p. przecięcie z przekrojem GW SS świder spiralny drobnoziarniste, spoiste Symbol grupy nośnosci podłoża drobnoziarnist e niespoiste gruboziarniste W zwietrzelina sw siwak \ w wapień KWg zwietrzelina c) grunty spoiste pc piaskowiec \ gt granit 6,00 -nawiercony poziom wody gruntowej Wg zwietrzelina gliniasta pł. płynny mc mułowiec \ zl zlepieniec głębokość w m ppt kamieniste b)nieskaliste zg zagęszczony b). symbole petrograficzne skał 4,00 ustalony w czasie wiercenia, głębokość w m ppt Hh-hałda hutnicza Bs skała bardzo spękana T Trias -próbka o naturalnej wilgotności (NW) RODZIME MINERALNE Tr Trzeciorzęd -próbka wody gruntowej (WG) a) grunty skaliste b) grunty niespoiste C Karbon Oznaczenie wody w wierceniu ST skała twarda ln luźny K Kreda 3,50 -swobodny poziom wody gruntowej SM skała miękka szg średnio zagęszczony -piezometryczny poziom wody-ustabilizowany HG-hałda górnicza Ss skała średnio spękana Q p Czwartorzęd - plejstocen -próbka o naturalnej strukturze (NNS) nn nasyp niekontrolowany L skała lita genetyczne (wg PN-79/G-09010) Opróbowanie nb nasyp budowlany Ms skała mało spękana Q h Czwartorzęd - holocen (otwory wykonane aktualnie i otwory archiwalne) RODZAJE GRUNTÓW STANY GRUNTÓW SYMBOLE DODATKOWE 1 -nr wiercenia (otworu) NASYPOWE a) grunty skaliste a) symbole stratygraficzno- 220,25 -rzędna wiercenia(terenu) m npm Podział gruntów budowlanych wg normy PN-86/B OBJAŚNIENIE ZNAKÓW I SYMBOLI UŻYTYCH NA KARTACH I PRZEKROJU GEOPROJEKT ŚLĄSK

19

20

21

22 Zał. nr 2 5,0 NW KWg(I+łi) szara mw n.w. zw <1 7,1 2 2,6 NW KWg(I+łi) szara mw 0x0 pzw <1 21,3 1 2,0 NW KWg(I+łi) brązowoszara mw 0x0 pzw <1 24, Nr otw. Głębokość pobr. w m ppt Rodzaj próbki Wilgotność Stan gruntu Zawartość CaCO3[ % ] mm [%] [%] [g/cm 3 ] [g/cm 3 ] [%] [%] [%] Wn r r s W L W P I P >2,0 żwirowa Rodzaj gruntu Rodzaj gruntu i barwa >0,05 piaskowa >0,002 pyłowa <0,002 iłowa Straty wagowe przy u- utlenianiu Wilgotność naturalna Gęstość objętościowa Gęstość właściwa płynności plastyczności Wskaźnik plastyczności Liczba wałeczkowańpobrana próbka Zawartość frakcji [%] Granice Badania makroskopowe ANALIZA UZIARNIENIA CECHY FIZYCZNE KONSYSTENCJA Temat: KATOWICE ul.goetla, działka nr 868/1 - Budynek biura obsługi klienta cmentarza Zestawiła: inż. Joanna Jarczyk ZESTAWIENIE WYNIKÓW BADAŃ LABORATORYJNYCH

23 7 23. I L Stopień plastyczności
