1 OPINIA GEOTECHNICZNA DOTYCZĄCA PROJEKTOWANEJ PRZEBUDOWY ULICY KONWALIOWEJ I IRYSÓW W WESOŁEJ Wykonawca: PROGEO s.c. J. Miłosz, Z. Żywicki Warszawa, ul. Sienna 61/9 Zleceniodawca: Piotr Oniszk, Jan Sałyga Biuro Projektów Drogowych PRODROG S.C. ul. 11 Listopada Sulejówek Obiekt: Modernizacja ulic Konwaliowej i Irysów Stara Miłosna - Wesoła Opracował: mgr inż. Jan Miłosz upr. bud. Wa - 971/93 upr. geol. VII Warszawa, sierpień 2017 tel. (22) , (22) biuro@progeosc.pl web:

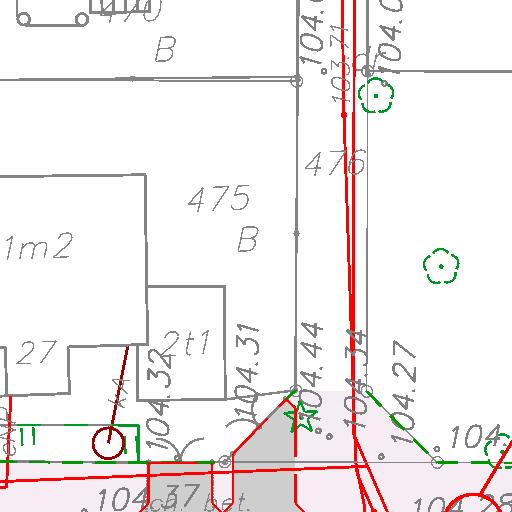

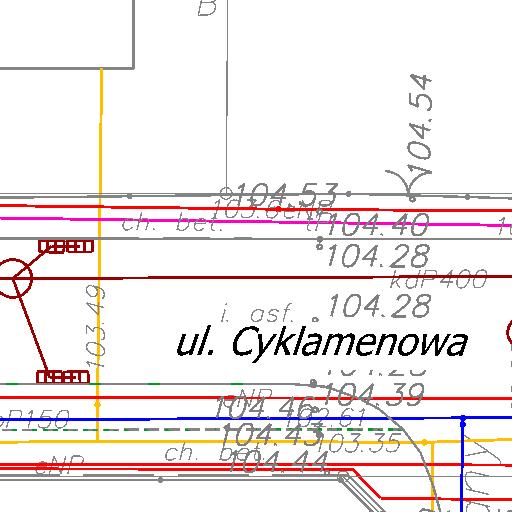

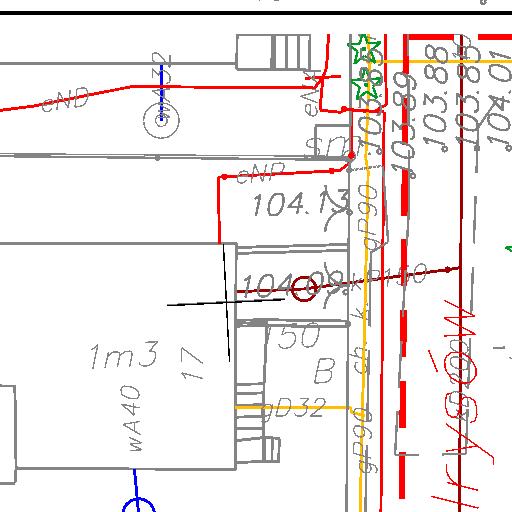

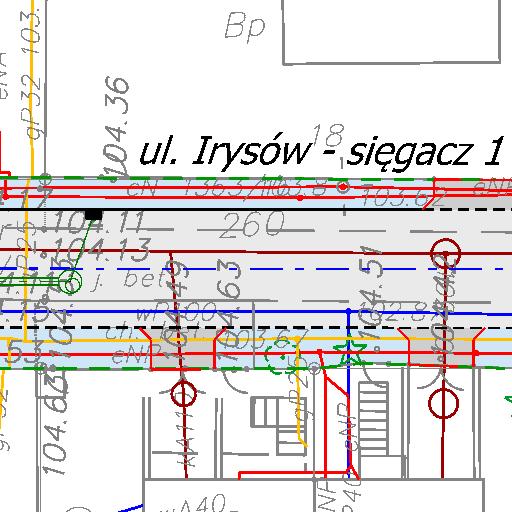

2 PROGEO s.c. Opinia geotechniczna Spis zawartości: Część opisowa: 1. Podstawy opracowania Wykorzystane materiały i normy Cel i zakres opracowania Lokalizacja i opis projektowanej inwestycji Zakres i metodyka wykonanych prac Charakterystyka warunków gruntowo - wodnych Warunki hydrogeologiczne Ocena warunków geologiczno-inżynierskich Wydzielone warstwy geotechniczne Parametry geotechniczne gruntów występujących w podłożu Podsumowanie i wnioski... 6 Część graficzna: 1. Mapa dokumentacyjna... Zał. nr Karty otworów badawczych... Zał. nr Karty sondowań... Zał. nr Strona 2 z 7

3 PROGEO s.c. Opinia geotechniczna 1. Podstawy opracowania Niniejsza opinia geotechniczna została opracowana na zlecenie PRODROG S.C. ul. 11 Listopada 160, Sulejówek Opracowanie wykonano zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012 r. poz. 463). 2. Wykorzystane materiały i normy 2.1. Mapa sytuacyjno-wysokościowa terenu badań w formie cyfrowej (format PDF) Wyniki technicznych badań podłoża gruntowego obejmujących między innymi wykonanie siedmiu otworów badawczych do głębokości 2,5 5,0 m, trzech sondowań DPL oraz makroskopowych badań wydobytych próbek gruntu. Badania dla potrzeb niniejszej dokumentacji wykonano w sierpniu 2017r Polskie Normy i literatura techniczna PN-EN : Eurokod 7: Projektowanie geotechniczne Część 1: Zasady ogólne PN-EN : Eurokod 7: Projektowanie geotechniczne Część 2: Rozpoznanie i badanie podłoża gruntowego PN-86/B-2480 Grunty budowlane. Podział, nazwy, symbole i określenia PN-B-04452:2002 Grunty budowlane. Badania polowe PN-88/B Grunty budowlane. Badania próbek gruntu PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne PN-S Drogi Samochodowe. Roboty ziemne Z. Wiłun, Zarys geotechniki, Wydawnictwa Komunikacji i Łączności, Warszawa 1976, Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012 r. poz. 463) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43 poz. 430) Strona 3 z 7

4 PROGEO s.c. Opinia geotechniczna 3. Cel i zakres opracowania Dokumentację opracowano w celu określenia warunków gruntowo-wodnych wzdłuż trasy modernizowanych ulic. W zakres opracowania wchodzi między innymi: zapoznanie się z tematem opracowania, zebranie i analiza materiałów wyjściowych, wizja lokalna w terenie, wykonanie technicznych badań podłoża gruntowego, analiza warunków gruntowo-wodnych. 4. Lokalizacja i opis projektowanej inwestycji Przedmiotem opracowania są ulice Konwaliowa i Irysów znajdująca się na osiedlu Stara Miłosna w dzielnicy Warszawa-Wesoła. Ulica otoczona jest istniejącą zabudową mieszkalną jednorodzinną. Istniejąca nawierzchnia wykonana jest z płyt betonowych. W ramach planowanej inwestycji planuje się przebudowę istniejących ulicy na odcinku ok. 600 m. 5. Zakres i metodyka wykonanych prac Dla celów dokumentacji wykonano 7 małośrednicowych otworów badawczych do głębokości 2,5 5,0 m. Badania wykonano wiertnicą mechaniczną na podwoziu samochodowym systemem mechaniczno-obrotowym. W czasie wiercenia prowadzono stale analizę makroskopową, w ramach której określono rodzaj, wilgotność i barwę gruntu zgodnie z PN-88/B Grunty budowlane. Badania próbek gruntu. Prowadzono również pomiary gruntowej według normy PN-B :2002 Geotechnika. Badania polowe po ustabilizowaniu się. Wykonane otwory, po przeprowadzeniu projektowanych pomiarów i badań likwidowano poprzez zasypanie urobkiem, z zachowaniem pierwotnego układu warstw. Teren został zrekultywowany i przywrócony do stanu pierwotnego. Lokalizacja wykonanych otworów badawczych pokazana jest na załącznikach nr Charakterystyka warunków gruntowo - wodnych Teren jest płaski, o rzędnych 103,6 104,4 m n.p.m.. Przeprowadzone badania, których wyniki pokazano na załączonych profilach geotechnicznych wykazały, że w omawianym rejonie przypowierzchniową warstwę do 0,6 3,7 m stanowią nasypy. Strona 4 z 7

5 PROGEO s.c. Opinia geotechniczna Głębiej zalegają rodzime grunty mineralne. Są to głównie piaski drobne i pylaste, których do głębokości wykonywanych otworów nie przewiercono. Wśród piasków stwierdzono wkładki gliny pylastej i piaszczystej W toku wykonanych badań ustalono, że rodzime grunty piaszczyste są średniozagęszczone, o stopniu zagęszczenia ok. I D =0,5 0,7. Zagęszczenie nasypów jest zróżnicowane. Generalnie w strefie do ok. 1 m nasypy są dobrze zagęszczone, ok. I D =0,6 0,7, I S =0,95 0,98. Głębiej zagęszczenie nasypów jest gorsze, ok. I D =0,3 0,4, I S =0,91 0,92. Stan gruntów spoistych glin pylastych i piaszczystych ustalono jako twardoplastyczny i półzwarty, ok. I L =0,1 0,0. Budowę geologiczną omawianego terenu przedstawiono na kartach otworów badawczych, na załącznikach nr Warunki hydrogeologiczne W trakcie badań wykonanych w sierpniu 2017 r. woda gruntowa o zwierciadle swobodnym nawiercona została na głębokości ok. 2,2 4,0 m poniżej powierzchni terenu, w osadach czwartorzędowych. Poziom gruntowej zależny jest od ilości i intensywności opadów atmosferycznych. Przewiduje się, że zwierciadło gruntowej może ulegać okresowym wahaniom i podnosić się o ok. 0,5 m powyżej stanu stwierdzonego w sierpniu 2017 r. i pokazanego na przekrojach i profilach geotechnicznych. 7. Ocena warunków geologiczno-inżynierskich 7.1. Wydzielone warstwy geotechniczne Grunty występujące w podłożu podzielono na warstwy geotechniczne, biorąc pod uwagę ich genezę, rodzaj oraz stan w jakim się znajdują, zgodnie z normą PN-86/B Grunty budowlane. Podział, nazwy, symbole i określenia. Należy tu zaznaczyć, że wyodrębnione warstwy gruntów nie są rzeczywistymi warstwami poszczególnych gruntów, a warstwami geotechnicznymi w rozumieniu polskiej normy o uśrednionych własnościach gruntów. Wartości odnoszące się do tych warstw można przyjmować do projektowania. Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna I nasypy, grunt nienośny o zmiennych parametrach mechanicznych. Warstwa geotechniczna II osady niespoiste, wykształcone w postaci piasków drobnych i pylastych, w stanie średnio-zagęszczonym o I D =0.50. Strona 5 z 7

6 PROGEO s.c. Opinia geotechniczna Warstwa geotechniczna IIII grunty spoiste, zaliczone do grupy konsolidacji B, wykształcone w postaci glin piaszczystych i pylastych, w stanie półzwartym i twardoplastycznym, o I L =0, Parametry geotechniczne gruntów występujących w podłożu Na podstawie analizy wyników badań wykonanych do niniejszego opracowania ustalono charakterystyczne parametry geotechniczne dla poszczególnych wyodrębnionych warstw gruntów rodzimych gruntów zalegających w podłożu. Parametry geotechniczne ustalono w oparciu o wartości wyprowadzone danych geotechnicznych stopień zagęszczenia I D dla gruntów niespoistych i stopień plastyczności I L gruntów spoistych przy wykorzystaniu lokalnych zależności korelacyjnych. Parametry poszczególnych warstw przedstawiono w tabeli poniżej. Tabela 1. Wartości charakterystyczne parametrów geotechnicznych Nr warstwy geotechnicznej Ia do gł. 1 m Ib od gł. 1 m II Symbol gruntu wg. PN-86/B Symbol geologicznej konsolidacji gruntu Stan gruntu I D / (I L) Gęstość objętościowa Spójność Kąt tarcia wewnętrznego Moduł ściśliwości pierwotnej Moduł ściśliwości wtórnej ρ c u φ u M 0 M Mg/m 3 kpa MPa MPa NN 0, NN 0, Pп, Pd III Gp B (0.1) wartość charakterystyczna wyznaczona metodą korelacyjną B wg PN-81/B wartość charakterystyczna wyznaczona bezpośrednio w trakcie badań laboratoryjnych lub polowych W tabeli podano wartości charakterystyczne parametrów geotechnicznych. W celu otrzymania wartości obliczeniowych należy je pomnożyć przez odpowiedni współczynnik materiałowy. 8. Podsumowanie i wnioski 8.1. W toku przeprowadzonych badań nie zaobserwowano rejonów zalegania gruntów organicznych i nienośnych. Strona 6 z 7

7 PROGEO s.c. Opinia geotechniczna 8.2. W podłożu poniżej nasypu stanowiącego obecną nawierzchnię stwierdzono głównie piaski drobne i pylaste. Warunki wodne należy określić jako dobre, a podłoże klasyfikować do grupy nośności G Modernizacja ulicy nie wprowadzi nowych czynników zmieniających oddziaływanie na środowisko i inwestycja nie spowoduje negatywnego wpływu na środowisko Jako warstwy chłonne można w omawianym rejonie traktować grunty piaszczyste oznaczone na profilach geotechnicznych jako warstwy geotechniczne II Do projektowania odwodnienia (studni chłonnych) można przyjmować współczynnik filtracji piasków: k = m/s 8.6. Roboty ziemne należy wykonywać zgodnie z normami PN-B-06050:1999. i PN-S oraz wytycznymi podanymi w literaturze i opracowaniach branżowych Zgodnie z klasyfikacją przedstawioną w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012 r. poz. 463) projektowaną inwestycję należy zaliczyć do pierwszej kategorii geotechnicznej i posadowiona będzie w prostych warunkach gruntowych. opracował: mgr inż. Jan Miłosz Strona 7 z 7

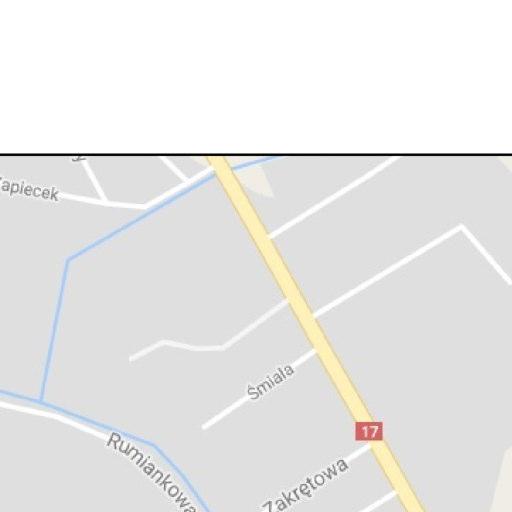

8

9 KARTA OTWORU GEOTECHNICZNEGO numer 1 Zał.Nr: 2.1 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany jasnobrązowy - Pd Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.70 nasyp niekontrolowany jasnobrązowy - Ppylasty 0 nasyp niekontrolowany jasnobrązowy - Pd piasek drobny jasnoszary glina pylasta szara Pd Gp nw mw szg pzw 4.30 piasek pylasty jasnoszary Pp nw szg

10 KARTA OTWORU GEOTECHNICZNEGO numer 2 Zał.Nr: 1.1 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany jasnobrązowy - Pd Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.50 piasek drobny jasnobrązowy 3.0 Pd w/nw szg

11 KARTA OTWORU GEOTECHNICZNEGO numer 3 Zał.Nr: 2.3 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany jasnobrązowy - Pd Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu nasyp niekontrolowany szary - Pd 3.50

12 KARTA OTWORU GEOTECHNICZNEGO numer 4 Zał.Nr: 2.4 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany jasnobrązowy - Pd Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 2.10 glina piaszczysta brązowa Gp w tpl piasek pylasty jasnobrązowy Pp nw szg

13 KARTA OTWORU GEOTECHNICZNEGO numer 5 Zał.Nr: 2.5 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany szary - Ph Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.60 piasek drobny jasnobrązowy Pd w 1.40 piasek pylasty jasnobrązowy szg Pp w/nw

14 KARTA OTWORU GEOTECHNICZNEGO numer 6 Zał.Nr: 2.6 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis Podbudowa z kruszywa łamanego - Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 nasyp niekontrolowany brązowy - Pd 0

15 KARTA OTWORU GEOTECHNICZNEGO numer 7 Zał.Nr: 2.7 Rejon: konwaliowa, Irysów Zleceniodawca: PRODROG Rzędna: m Przelot [m.p.p.t] [m] [m] Opis nasyp niekontrolowany jasnobrązowy - Pd Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu piasek drobny jasnobrązowy z domieszką pyłu Piasek zagliniony brązowy Pd+P w szg Pg 2.10 piasek drobny jasnoszary Pd w szg 2.50

16 BADANIE SONDĄ DYNAMICZNĄ DPL numer 1 Zał.Nr: 3.1 Sonda Nr: Miejscowość: Powiat: Inwestor: PRODROG Wiercenie: Dozór geol.: System wiercenia: Rzędna: m Interpretacja Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Pd Gp Pp 5.0

17 BADANIE SONDĄ DYNAMICZNĄ DPL numer 2 Zał.Nr: 3.2 Sonda Nr: Miejscowość: Powiat: Inwestor: PRODROG Wiercenie: Dozór geol.: System wiercenia: Rzędna: m Interpretacja Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Pd

18 BADANIE SONDĄ DYNAMICZNĄ DPL numer 4 Zał.Nr: 3.3 Sonda Nr: Miejscowość: Powiat: Inwestor: PRODROG Wiercenie: Dozór geol.: System wiercenia: Rzędna: m Interpretacja Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Gp Pp

19 BADANIE SONDĄ DYNAMICZNĄ DPL numer 7 Zał.Nr: 3.4 Sonda Nr: Miejscowość: Powiat: Inwestor: PRODROG Wiercenie: Dozór geol.: System wiercenia: Rzędna: m Interpretacja Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Pd Pg Pd
