1 FIZJO - GEO Geologia, geotechnika, fizjografia i ochrona środowiska ul. Paderewskiego 19; Wrocław tel ; ; fax <fizjogeo@interia.pl> OPINIA GEOTECHNICZNA dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, 120 ZLECENIODAWCA: WProjekt Wojciech Pękalski Nieciszów Oleśnica AUTORZY: mgr A. Petri upr. VII-1530 Wrocław, czerwiec 2017 r.

2 Fizjo - Geo Opinia geotechniczna dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, 120 Zawartość opracowania L.p. TEKST Str. 1. WSTĘP Wykorzystane akty prawne 2 2. POŁOŻENIE I MORFOLOGIA TERENU BADAŃ 3 3. BUDOWA GEOLOGICZNA 3 4. WARUNKI WODNE 3 5. WARUNKI GRUNTOWE Warstwy i pakiety geotechniczne Grupy nośności podłoża 4 6. WNIOSKI 4 ZAŁĄCZNIKI 1. Lokalizacja terenu badań w skali 1 : Mapa dokumentacyjna z lokalizacją wierceń w skali 1: Profile geologiczne (4 szt.) 4. Legenda do profili 5. Objaśnienia symboli i znaków 1

3 Fizjo - Geo Opinia geotechniczna dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, WSTĘP Opinię geotechniczną dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce), działki nr 285, 393, 115, 120 wykonano na zlecenie: WProjekt Wojciech Pękalski, Nieciszów 64, Oleśnica. Celem badań była ocena warunków gruntowo - wodnych panujących w podłożu istniejącej drogi w Łuczynie (gm. Dobroszyce), działki nr 285, 393, 115, 120 dla potrzeb jej przebudowy. W ramach prac terenowych wykonano: - wizję lokalną terenu w czerwcu 2017 r.; - wyznaczenie miejsc wierceń metodą domiarów prostokątnych; - 4 sondowania przelotowe do głębokości 1,5-2,0 m; - ocenę makroskopową gruntów; - sondowania sondą dynamiczną DPL; Podstawą do wykonania prac terenowych oraz sporządzenia Opinii był plan sytuacyjno - wysokościowy w skali 1:2000 otrzymany od Zleceniodawcy. Plan wiernie przedstawia istniejącą sytuację i jest wystarczająco dokładny do sporządzenia tego typu opracowania. Rzędne otworów wiertniczych przyjęto z Planu sytuacyjno - wysokościowego w skali 1: 2000 na podstawie najbliższych, istniejących punktów wysokościowych. Dokładność określenia rzędnych tą metodą ocenia się na ±0,15 m Wykorzystane akty prawne Opinię geotechniczną wykonano w oparciu o Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, Nr 0. Poz. 463). a także: - Polska Norma PN-EN Eurokod 7. Projektowanie geotechniczne. Część 2 : Rozpoznanie i badanie podłoża gruntowego; Polska Norma PN-B-02479: 1998; Geotechnika, Dokumentowanie geotechniczne, Zasady ogólne, Polska Norma PN-B-02480: 1988; Grunty budowlane. Określenie, symbole, podział i opis gruntów, Polska Norma PN-B-03020: 1981; Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowane, Polska Norma PN-B-04452: 2002; Geotechnika. Badania polowe. Polska Norma PN-B-04481: 1988; Grunty budowlane. Badania próbek gruntów. 2

4 Fizjo - Geo Opinia geotechniczna dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, POŁOŻENIE I MORFOLOGIA TERENU BADAŃ Lokalizacja terenu badań Teren badań położony jest w południowo - zachodniej części Łuczyny (gm. Dobroszyce), działki nr 285, 393, 115, 120;. Morfologia terenu jest łagodnie pofalowana o wysokościach bezwzględnych w granicach 175,0 179,0 m n.p.m. 3. BUDOWA GEOLOGICZNA W podłożu badanego terenu od głębokości ca 1,50-4,00 m występują neogeńskie iły, których miąższość przekracza 100 m. Na iłach występują plejstoceńskie wodnolodowcowe i lodowcowe piaski i gliny o miąższości ca 0,70 3,00 m. W dolinach cieków na utworach plejstoceńskich zalegają holoceńskie namuły gliniaste o miąższości 0,20 1,00 m. Powierzchnię terenu (istniejącej drogi) do głębokości 0,50 0,90 m pokrywają nasypy niekontrolowane zbudowane z piasków drobnych humusowych z fragmentami cegieł i nasypy budowlane zbudowane z kruszywa granitowego 0-31,5 mm. 4. WARUNKI WODNE Wody podziemne: W wierceniu nr 2 woda gruntowa o zwierciadle swobodnym występowała w piaskach na głębokości ca 1,10 m; W wierceniu nr 3 woda gruntowa o zwierciadle napiętym występowała w piaskach na głębokości ca 1,60 m, a ustabilizowała się na głębokości ca 1,00 m; W wierceniu nr 4 woda gruntowa występowała jako intensywne sączenia na stropie iłów na głębokości 1,50 m; W wierceniu nr 1 do głębokości wykonanego wiercenia wody gruntowej nie stwierdzono; 5. WARUNKI GRUNTOWE 5.1. Warstwy i pakiety geotechniczne Powierzchnię terenu pokrywają grunty nasypowe o miąższości ca 0,50 0,90 m. Poniżej na podstawie odmienności litologicznej i genetycznej w podłożu wydzielono cztery warstwy geotechniczne: 3

5 Fizjo - Geo Opinia geotechniczna dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, 120 Warstwa I: budują holoceńskie namuły gliniaste grunty organiczne, które nie powinny stanowić podłoża pod drogę. Warstwa II: to deluwialne gliny pylaste stwierdzone w wierceniach nr 4 od głębokości 0,80 m do 1,50 m, będące w stanie plastycznym o stopniu plastyczności IL=0,25; Warstwa III: stanowią wodnolodowcowe piaski średnie i piaski drobne występujące w wierceniach nr 1,2 i 3 od głębokości 0,50 1,60 m do 1,50 2,00 m, będące w stanie średnio zagęszczonym o stopniu zagęszczenia ID=0,50; Warstwa IV: budują neogeńskie iły stwierdzone w wierceniach nr 4 od głębokości 1,5 m do 2,0 m, będące w stanie twardoplastycznym o stopniu plastyczności IL=0,15; 5.2. Grupy nośności podłoża Zgodnie z klasyfikacją podaną w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia (Dz. U. Nr 43, poz. 430) w podłożu wydzielono dwie grupy nośności: G1: grunty niewysadzinowe, do których zaliczono grunty warstwy geotechnicznej III ( piaski średnie, piaski drobne); G2 i G3: grunty wysadzinowe i bardzo wysadzinowe (przy dobrych i przeciętnych warunkach wodnych), do których zaliczono grunty warstwy geotechnicznej I i IV (gliny pylaste i Iły); 6. WNIOSKI Warunki gruntowe Powierzchnię terenu do głębokości 0,50 0,90 m pokrywają nasypy niekontrolowane zbudowane z piasków drobnych z fragmentami cegieł i nasypy budowlane zbudowane z kruszywa granitowego 0-31,5 mm. W wierceniach nr 3 i 4 od głębokości 0,60 m do 0,80 1,60 m występują namuły gliniaste (warstwa geotechniczna I) - grunty o słabych parametrach geotechnicznych, które nie powinny stanowić podłoża gruntowego pod drogę. W wierceniu nr 4 od głębokości 0,8 m do 2,0 m występują gliny pylaste i iły w stanie twardoplastycznym i plastycznym (warstwy geotechniczne II i IV o IL= 0,15 0,25), grunty o przeciętnych parametrach geotechnicznych; W wierceniach nr 1,2,3 od głębokości 0,5 1,6 m do 1,5 2,0 m stwierdzono piaski średnie i piaski drobne w stanie średnio zagęszczonym (warstwa geotechniczna III o ID=0,50), grunty o dobrych parametrach geotechnicznych; Warunki wodne Wodę gruntową stwierdzono w wierceniach nr 2,3 i 4; W wierceniu nr 2 woda gruntowa o zwierciadle swobodnym występowała w piaskach na głębokości ca 1,10 m; W wierceniu nr 3 woda gruntowa o zwierciadle napiętym występowała w piaskach na głębokości ca 1,60 m, a ustabilizowała się na głębokości ca 1,00 m; 4

6 Fizjo - Geo Opinia geotechniczna dla projektowanej przebudowy drogi w Łuczynie (gm. Dobroszyce) działki nr 285, 393, 115, 120 W wierceniu nr 4 woda gruntowa występowała jako intensywne sączenia na stropie iłów na głębokości 1,50 m; W wierceniu nr 1 do głębokości wykonanego wiercenia wody gruntowej nie stwierdzono; 5

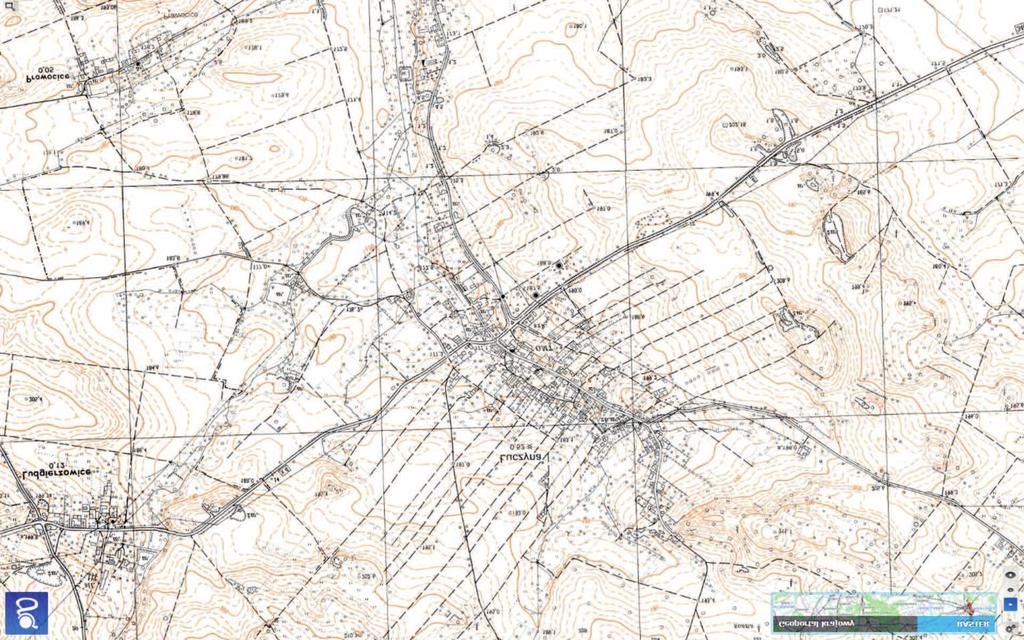

7 LOKALIZACJA TERENU BADAŃ SKALA 1: teren badań Opracował: A. Petri

8 MAPA DOKUMENTACYJNA SKALA 1 : 2000 LEGENDA: 2 - miejsce i numer wiercenia -I- - przebieg i numer przekroju Opracował: A. Petri

9 PROFIL 1 skala pionowa 1 : 50 Łuczyna (gm. Dobroszyce), dz. nr 285, 393, 115, 120 przebudowa drogi rzędne wysokości [ m n.p.m.] 1 177,00 0,0 0,1 Nasyp budowlany [kruszywo] NN 176,0 0,9 Ps/Pg Piasek średni na pograniczu piasku gliniastego III I D =0,50 2,0 G1 rzędne zw. ustab. suchy wody nawier. [m n.p.m.] data pomiaru r. G1 - grupa nośności podłoża z godnie z klasyfikacją podaną w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia (Dz. U. Nr 43, poz. 430) Temat: Łuczyna (gm. Dobroszyce) Wykonawca: FIZJO-GEO Opracował: mgr A. Petri upr. VII-1530 Weryfikował: dr M. Rinke upr. VII-1239

10 PROFIL 2 skala pionowa 1 : 50 Łuczyna (gm. Dobroszyce), dz. nr 285, 393, 115, 120 przebudowa drogi rzędne wysokości [ m n.p.m.] 2 175,40 0,0 0,1 Nasyp budowlany [kruszywo] 175,0 0,5 1,5 Pd/Ps 1,10 Piasek drobny na pograniczu piasku średniego żółty G1 III I D =0,50 rzędne zw. ustab. 174,30 wody nawier. [m n.p.m.] 174,30 data pomiaru r. G1 - grupa nośności podłoża z godnie z klasyfikacją podaną w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia (Dz. U. Nr 43, poz. 430) Temat: Łuczyna (gm. Dobroszyce) Wykonawca: FIZJO-GEO Opracował: mgr A. Petri upr. VII-1530 Weryfikował: dr M. Rinke upr. VII-1239

11 PROFIL 3 skala pionowa 1 : 50 Łuczyna (gm. Dobroszyce), dz. nr 285, 393, 115, 120 przebudowa drogi rzędne wysokości [ m n.p.m.] 3 175,30 175,0 0,0 0,1 Nasyp budowlany [kruszywo] 0,6 1,6 2,0 1,00 Nmg 1,60 Pd//Pgh Namuł gliniasty ciemnobrązowy I III I D =0,50 G2 rzędne zw. ustab. 174,30 wody nawier. [m n.p.m.] 173,70 data pomiaru r. G1 - grupa nośności podłoża z godnie z klasyfikacją podaną w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia (Dz. U. Nr 43, poz. 430) Temat: Łuczyna (gm. Dobroszyce) Wykonawca: FIZJO-GEO Opracował: mgr A. Petri upr. VII-1530 Weryfikował: dr M. Rinke upr. VII-1239

12 PROFIL 4 skala pionowa 1 : 50 Łuczyna (gm. Dobroszyce), dz. nr 285, 393, 115, 120 przebudowa drogi rzędne wysokości [ m n.p.m.] 4 177,80 0,0 0,1 Nasyp budowlany [kruszywo] NN 177,0 0,6 0,8 1,5 2,0 [4/5] [3/4] Nmg G I Namuł gliniasty G2 G3 I II I L =0,25 IV I L =0,15 rzędne zw. ustab. sączenie wody nawier. [m n.p.m.] data pomiaru r. G1 - grupa nośności podłoża z godnie z klasyfikacją podaną w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia (Dz. U. Nr 43, poz. 430) Temat: Łuczyna (gm. Dobroszyce) Wykonawca: FIZJO-GEO Opracował: mgr A. Petri upr. VII-1530 Weryfikował: dr M. Rinke upr. VII-1239

13 TEMAT: Objaśnienia geologiczne Profil stratygraficznolitologiczny NN NN Qh NB LEGENDA DO PROFILI Łuczyna (gm. Dobroszyce), dz. nr 285, 393, 115, przebudowa drogi Opis litologicznostratygraficzny Nasypy niekontrolowane, nasypy budowlane Czwartorzęd holocen Namuły gliniaste Parametry geotechniczne: wartość charakterystyczna x /n/ współczynnik materiałowy m wartość obliczeniowa x r Nr Symbol warstwy gruntu geotech-wnicznej PN-86/ B I NN, NB Symbol konsolidacji gruntu Stan gruntu Stopień zagęszczenia I D Stopień plastyczności I L Wilgotność naturalna w n % (1) Wartość ustalona metodą metodą badań polowych lub laboratoryjnych (2) Wartość określona na podstawie zależności podanych przez Wiłuna (Zarys geotechniki, 2003); Pozostałe ustalone metodą B wg PN-81/B [t m 3 ] Spójność c u [kpa] Kąt tarcia Gęstość objętościowa wewnętrznego u [ ] Edometryczny moduł ściśliwości pierwotnej M 0 [kpa] wtórnej M [kpa] Grunty organiczne, które nie powinny stanowic podłoża pod drogi Moduł odkształcenia pierwotny E 0 [kpa] wtórny E [kpa] Qp fqp N Czwartorzęd plejstocen Piaski średnie, piaski drobne II III C 0,25 IV D 0, ,1 w-nw 1) 0, ,1 27 1,1 2, ,9 0,9 0, w-nw 33,5 0, ) ) 2,00 51,5 11 0,9 0,9 0, Opracował: A. Petri
