1 Inwestor: Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. ul. Oficerska 16a Olsztyn Obiekt budowlany: Przebudowa drogi wewnętrznej w lesie miejskim łączącej ul. J. Fałata z Al. Wojska Polskiego w Olsztynie Nazwa opracowania: OPINIA GEOTECHNICZNA Branża: GEOTECHNIKA Stanowisko: Imię i nazwisko: Podpis Asystent geologa: Łukasz Biesek Nadzorował: mgr inż. Bolesław Zwinczak upr ; Data opracowania: Marzec

2 Spis treści Cześć tekstowa 1 Wstęp 1.1 Cel i zakres badań oraz podstawy prawne i techniczne Położenie i morfologia terenu Zakres i metodyka przeprowadzonych badań 2.1 Prace terenowe Badania makroskopowe Prace geodezyjne Warunki geotechniczne podłoża gruntowego 3.1 Charakterystyka podłoża Charakterystyka wód gruntowych Podział na warstwy Ocena przydatności gruntu pod względem zabudowy terenowej Charakterystyka warunków wodnych i gruntowych Kategoria geotechniczna i ocena warunków gruntowo-wodnych Zalecenia ogólne... 6 Załączniki graficzne Mapy poglądowe... zał Mapy dokumentacyjna i karty otworów geotechnicznych... zał Objaśnienia do map, kart... zał. 3 Uprawnienia geologiczne. zał. 4 2

3 1 Wstęp 1.1 Cel i zakres badań oraz podstawy prawne i techniczne Badania geotechniczne wraz z projektem geotechnicznym na potrzeby rozpoznania podłoża gruntowego w celu opracowania dokumentacji: Przebudowa drogi wewnętrznej w lesie miejskim łączącej ul. J. Fałata z Al. Wojska Polskiego w Olsztynie z aktualnie obowiązującymi przepisami: Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustaleń geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia 27 kwietnia 2012 r.,poz. 463) ; Instrukcji badań podłoża gruntowego budowli drogowych i mostowych, Warszawa 1998 r. ; Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych, Warszawa 1997 r. ; Normy PN-B-02481: 1998 Geotechnika, Terminologia podstawowa, symbole literowe i jednostki miar; Normy PN-B-02479: 1998 Geotechnika, Dokumentowanie geotechniczne, Zasady ogólne; Normy PN-B-04452: 2002 Geotechnika, Badania polowe; Normy PN-88/B-04481: Grunty budowlane, Badania próbek gruntów; Normy PN-B-02480: 1986 Grunty budowlane, Określenia, symbole, podział i opis gruntów; Normy PN-87/S-02201: 1987 Drogi samochodowe; Nawierzchnie drogowe; Podział, nazwy, określenia; Normy PN-S-02205: 1998 Drogi samochodowe, Roboty ziemne, Wymagania i badania; 3

4 1.2 Położenie terenu Teren badań obejmuje obszar drogi gruntowej leżącej w lesie miejski w Olsztynie łączącej ul. J. Fałata z Al. Wojska Polskiego, w województwie warmińsko-mazurskim, w powiecie olsztyńskim, w gminie Olsztyn. 2 Zakres i metodyka przeprowadzonych badań 2.1 Prace terenowe Prace terenowe obejmowały wizję terenu badań i wykonanie otworów wiertniczych. Lokalizację, ilość i głębokość otworów wiertniczych została określona przez projektanta. Lokalizację wykonanych otworów wiertniczych przedstawiono w załączniku nr 2. Na powierzchni terenu wykonano 4 otwory wiertnicze o głębokości 2,5 m ppt. Łącznie wykonano 10 mb wierceń. Wyniki wierceń przestawiono w kartach otworów zestawionych w załącznikach od 2.1 do Badania makroskopowe Miały one na celu ciągłą rejestrację badań makroskopowych kolejnych przewiercanych partii gruntów. W trakcie badań określono dla wszystkich gruntów ich rodzaj, wilgotność i stan gruntu. Po zakończeniu wierceń wyrobiska badawcze zlikwidowano przez zasypanie urobkiem w kolejności przewierconych warstw. 2.3 Prace geodezyjne Otwory badawcze wytyczono w terenie metodą bezpośrednią w oparciu o osnowę geodezyjną z dostarczonej mapy. Zastosowano metodę domiarów prostokątnych. Podstawą tyczenia są mapy sytuacyjno-wysokościowe w skali 1:500 dostarczone przez projektanta. 3 Warunki geotechniczne podłoża gruntowego 3.1 Charakterystyka podłoża Budowa geologiczna dokumentowanego terenu wskazuje na małe zróżnicowanie. Stopień złożoności podłoża możemy określić jako proste. Grunty rozpatrywanego podłoża zaliczono do rodzimych mineralnych, nieskalistych sypkich. W profilach geotechnicznych stwierdzono występowanie utworów czwartorzędowych holoceńskich i plejstoceńskich. 4

5 3.2 Charakterystyka wód gruntowych Nie stwierdzono występowanie wody gruntowej. Podany w dokumentacji poziom wody gruntowej odnosi się do okresu wierceń i może ulegać wahaniom w zależności od pory roku, intensywności opadów atmosferycznych lub roztopów wiosennych, pracy systemu melioracyjnego. Szczegółowe ustalenie zjawiska wymaga obserwacji piezometrycznych. Warunki filtracji Przepuszczalność gruntów niespoistych uzależniona jest od ich uziarnienia. Dla piasków średnich i grubych od 8,64 m/d do 25,06 m/d. Przepuszczalność glin piaszczystych, glin pylastych i pyłów jest bardzo zmienna i zależy od zawartości i uziarnienia frakcji piaszczystej. Orientacyjne wartości współczynnika wodoprzepuszczalności dla glin pylastych od 0,086 do 0,864 m/d. 3.3 Podział na warstwy Na podstawie przeprowadzonych badań terenowych oraz w oparciu o normę PN- 81/B dokonano oceny podłoża przez wydzielenie warstw. Warstwa I jest to piasek drobny o średnim stopniu zagęszczenie ID=0,6 Wilgotność Numer naturalna warstwy % Ciężar objętościowy T/m3 Spójność Cu(n) kpa Kąt tarcia wewnętrznego Φu(n) Moduł odkształcenia Eo(n) Mpn Stan gruntu IL / ID Typ gruntu Rodzaj gruntu I 16 1, ,6 Pd 4 Ocena przydatności gruntu pod względem zabudowy terenowej 4.1 Charakterystyka warunków wodnych i gruntowych W czasie badań terenowych nie stwierdzono występowania wody gruntowej. Warunki wodne należy określić jako średnio-korzystne na potrzeby budowy infrastruktury.. Strefa przemarzania w rejonie badań wynosi hz = 1,00 m p.p.t. 5

6 4.2 Kategoria geotechniczna i ocena warunków gruntowo-wodnych Warunki gruntowo-wodne zgodnie z normą PN-B/02479 z 1998 r. należy określić jako średnio-skomplikowane. Zgodnie z normą PN-B ustala się drugą kategorie geotechniczna dla projektowanego obiektu. 4.3 Zalecenia ogólne Wszystkie oceny i zalecenia należy rozpatrywać zgodnie z obowiązującymi normami i przepisami. Prace ziemne należy wykonywać pod nadzorem geotechnicznym, który powinien także określić stopień i wskaźnik zagęszczenia podsypki. Roboty ziemne i fundamentowe należy prowadzić w sposób określony przez PN- B/06050 oraz PN-81/B

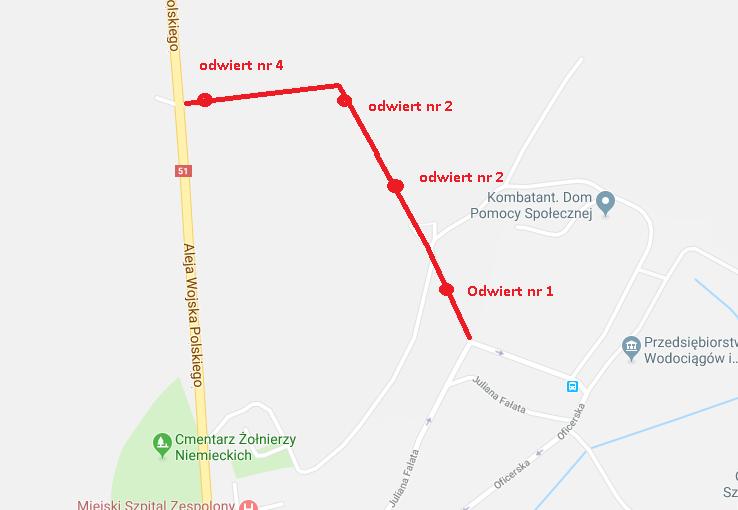

7 Zał. 1 Mapy poglądowe 1.1 Lokalizacja terenu badań na mapie orientacyjnej 7

8 Zał. 1.2 Mapa geologiczna Polski w okolicach terenu badań 8

9 Zał. 1.3 Mapy szczegółowe 9

10 10

11 Nr warstwy geotechnicznej Grupa nośności gruntu Stan gruntu Wilgotność Woda gruntowa Przelot warstw Symbol gruntu Głębokość [m] Nr warstwy geotechnicznej Grupa nośności gruntu Stan gruntu Wilgotność Woda gruntowa Przelot warstw Symbol gruntu Głębokość [m] Zał. 2.1 Miejscowość: Olsztyn Województwo: warmińsko-mazurskie KARTA OTWORU GEOTECHNICZNEGO NR 1 Zał.Nr 2.1 Rzędna 122,4 Nazwa gruntu, barwa 0,5 Gb 0,2m Gleba 1,0 1,5 Pd Piasek drobny w szg 0,6 G1 I 2,0 2,5 2,5m Zał. 2.2 Miejscowość: Olsztyn Województwo: warmińsko-mazurskie KARTA OTWORU GEOTECHNICZNEGO NR 2 Zał.Nr 2.2 Rzędna 128,0 Nazwa gruntu, barwa 0,5 Gb 0,3m Gleba 1,0 1,5 Pd Piasek drobny w szg 0,6 G1 I 2,0 2,5 2,5m 11

12 Nr warstwy geotechnicznej Grupa nośności gruntu Stan gruntu Wilgotność Woda gruntowa Przelot warstw Symbol gruntu Głębokość [m] Nr warstwy geotechnicznej Grupa nośności gruntu Stan gruntu Wilgotność Woda gruntowa Przelot warstw Symbol gruntu Głębokość [m] Zał. 2.3 Miejscowość: Olsztyn Województwo: warmińsko-mazurskie KARTA OTWORU GEOTECHNICZNEGO NR 3 Zał.Nr 2.3 Rzędna 129,8 Nazwa gruntu, barwa 0,5 Gb 0,3m Gleba 1,0 1,5 Pd Piasek drobny w szg 0,6 G1 I 2,0 2,5 2,5m Zał. 2.4 Miejscowość: Olsztyn Województwo: warmińsko-mazurskie KARTA OTWORU GEOTECHNICZNEGO NR 4 Zał.Nr 2.4 Rzędna 132,0 Nazwa gruntu, barwa 0,5 Gb 0,2m Gleba 1,0 1,5 Pd Piasek drobny w szg 0,6 G1 I 2,0 2,5 2,5m 12

13 Zał. 3 OBJAŚNIENIA DO MAP I KART OKREŚLENIA, SYMBOLE, PODZIAŁ I OPIS GRUNTÓW 1 numer otworu S1 - numer sondowania otwór badawczy ~v zwierciadło wody Stan gruntu: ln - luźny Wilgotność: szg - średnio-zagęszczony su - suchy zg - zagęszczony mw - małowilgotny mpl - miękkoplastyczny w - wilgotny pl - plastyczny m - mokry tpl - twardoplastyczny nw - nawodniony pzw - półzwarty zw - zwarty - przewarstwienia + - domieszki I a - nr warstwy geotechnicznej B Beton PgH Piasek gliniasty próchniczy Pd Piasek drobny Gb Gleba PπH Piasek pylasty próchniczy Ps Piasek średni NN Nasyp niekontrolowany PdH Piasek drobny próchniczy Pr Piasek gruby NB Nasyp budowlany PsH Piasek średni próchniczy Grunty mineralne gruboziarniste Grunty próchnicze i organiczne Grunty mineralne drobnoziarniste Po Pospółka T Torf Iπ Ił pylasty Ż Żwir Kj Kreda jeziorna I Ił Pog Pospółka gliniasta Nmg Namuł gliniasty Ip Ił piaszczysty Żg Żwir gliniasty Nmp Namuł piaszczysty Π Pył Gy gytia Πp Pył piaszczysty K Kamienie GπzH Glina pylasta zw ięzła próchnicza Gπz Glina pylasta zwięzła H Części organiczne GzH Glina zwięzła próchnicza Gz Glina zwięzła Qh Holocen GpzH Glina piaszczysta zw ięzła próch. Gpz Glina piaszczysta zwiezła Qp Plejstocen GπH Glina pylasta próchnicza Gπ Glina pylasta Trz Trzeciorzęd GH Glina próchnicza G Glina GpH Glina piaszczysta próchnicza Gp Glina piaszczysta ΠH Pył próchniczy Pg Piasek gliniasty ΠpH Pył piaszczysty próchniczy Pπ Piasek pylasty 13

14 Uprawnienia geologiczne 14

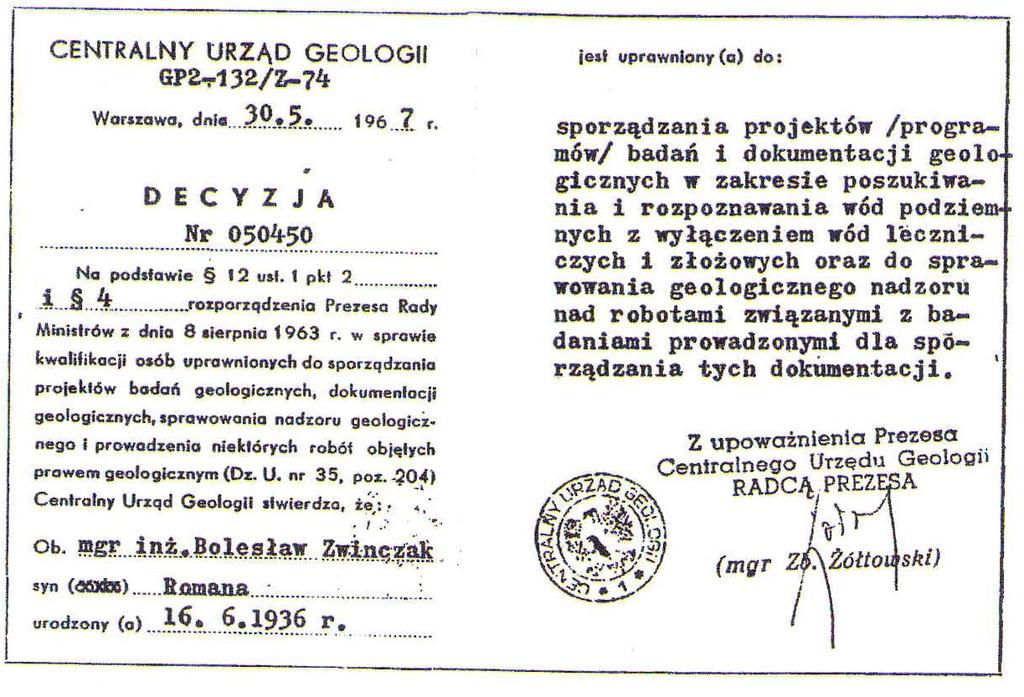

Podobne dokumenty
