PROGRAM FUNKCJONALNO-PRZESTRZENNY

Transkrypt

1 PROGRAM FUNKCJONALNO-PRZESTRZENNY Nazwa zamówienia: Adres: Zamawiający: ZAPROJEKTOWANIE I WYKONANIE PLACU ZABAW W PARKU WAZÓW W WYSZKOWIE Wyszków, Park im. Karola Ferdynanda Wazy Gmina Wyszków ul. Aleja Róż Wyszków Klasyfikacja robót wg. CPV: Roboty w zakresie kształtowania placów zabaw Usługi inżynieryjne w zakresie projektowania Roboty w zakresie nawierzchni z wyj. dróg Usługi ogrodnicze Opracowanie: mgr inż. architekt krajobrazu Katarzyna Fidura- Tratkiewicz Lipiec 2012r.

2 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E Spis zawartości: 1 CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Charakterystyczne parametry wraz z zakresem robót budowlanych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Wymagania zamawiającego w stosunku do przedmiotu zamówienia Informacje ogólne Roboty przygotowawcze Nawierzchnie Urządzenia zabawowe oraz wyposażenie Zagospodarowanie zieleni i roboty towarzyszące CZĘŚĆ INFORMACYJNA Prawo do dysponowania nieruchomością na cele budowlane Przepisy prawne i normy związane z zamierzeniem budowlanym Inne posiadane informacje i dokumenty CZĘŚĆ graficzna wraz z załącznikami...7 PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 2

3 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E 1 CZĘŚĆ OPISOWA 1.1 Opis ogólny przedmiotu zamówienia Charakterystyczne parametry wraz z zakresem robót budowlanych Przedmiotem zamówienia jest: zaprojektowanie i wykonanie placu zabaw na terenie parku miejskiego w Wyszkowie obejmujące swym zakresem montaż nowych urządzeń zabawowych i wyposażenia parkowego, wykonanie bezpiecznych nawierzchni i ogrodzenie płotem wys. ok. 1,1m z dowiązaniem do istniejącego. Teren przewidziany na plac zabaw znajduje się w parku miejskim im. Karola Ferdynanda Wazy. Powierzchnia przewidziana na plac zabaw wynosi ok. 590 m 2. Na terenie placu rośnie pięć egzemplarzy dojrzałych drzew, które będą zachowane Aktualne uwarunkowania wykonania przedmiotu zamówienia Lokalizacja planowanej inwestycji obejmuje teren będący fragmentem parku miejskiego im. Karola Ferdynanda Wazy Wyszkowie. Teren graniczy z istniejącą asfaltową alejką parkową i znajduje się w pobliżu ogrodzenia. Pokryty jest obecnie roślinnością: kilka dojrzałych drzew i trawnik. Warunki gruntowe uznano za proste, teren znajduje się w lekkim obniżeniu dlatego zaleca się wykonać dwa doły chłonne, a realizowaną nawierzchnię lekko wynieść nad powierzchnie trawnika wykonując łagodne skarpki niwelujące różnicę poziomów z częściowym wykorzystaniem ziemi z korytowania Ogólne właściwości funkcjonalno-użytkowe Opracowanie obejmuje utworzenie placu zabaw w tym montaż urządzeń zabawowych i wyposażania oraz wykonanie syntetycznych nawierzchni amortyzujących upadki w strefach bezpieczeństwa urządzeń zabawowych. Na terenie pojawią się nowe urządzenia zabawowe oraz siłowni zewnętrznej spełniające wymogi norm, a jednocześnie atrakcyjne pod względem wizualnym jak i funkcjonalnym. Na ogrodzonym terenie placu znajdą się również stoły piknikowe, ławy i ławki, kosz na śmieci. Teren przeznaczony na plac zabaw został wyznaczony przez Zlecającego i obejmuje powierzchnię ~590 m 2. Planowane zagospodarowanie będzie dostosowane do istniejącego ukształtowania terenu Szczegółowe właściwości funkcjonalno-użytkowe Określenie wskaźników powierzchniowych i ilościowych: Całość opracowania wygrodzona płotem dł. 74m dowiązanym do istniejącego obejmuje teren o powierzchni 587m 2. Urządzenia zabawowe z uwzględnieniem stref bezpieczeństwa znajdą się na nawierzchni bezpiecznej o powierzchni 206m 2 ujęta w obrzeże gazonowe długości 62m. Teren zieleni trawnik wraz z drzewami zajmuje powierzchnię 377m 2. Planowane urządzenia zabawowo-sprawnościowe to: duży zestaw zabawowy z dwoma niezadaszonymi platformami połączonymi zestawem przeplotni poziomych z pionowych, z wejściami, zjeżdżalnią oraz rurą strażacką, linarium obrotowe podwójna huśtawka wagowa typu krab podwójna huśtawka wahadłowa okrągła piaskownica betonowa z siedziskami z tworzywa dwa bujaki sprężynowce Dodatkowo w obrębie terenu placu zabaw staną urządzenia siłowni plenerowej: drążki do ćwiczeń, orbitek, biegacz i twister. Całość uzupełni: siedem ławek, dwa stołu piknikowe z ławami, dwa kosze na śmieci i tablica z regulaminem. Całość zostanie wygrodzona metalowym ogrodzeniem wys. ~1,1m z furtką z samozamykaczem. Ogrodzenie zostanie dowiązane do istniejącego. Furtkę zaplanowano od strony istniejącej alejki asfaltowej. PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 3 w

4 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E Wszystkie zastosowane urządzenia zabawowe oraz nawierzchnie amortyzujące upadki muszą spełniać warunki zgodnie z wytycznymi norm: PN-EN1176, PN-EN1177, PN-EN957 co powinno być potwierdzone stosownym certyfikatem. Urządzenia zabawowe mają być ustawione na nawierzchni bezpiecznej z płyt amortyzujących upadki o grubości dostosowanej do krytycznej wysokości swobodnego upadku danego urządzenia. Zagospodarowanie zieleni obejmie założenie lub regenerację trawnika. 1.2 Wymagania zamawiającego w stosunku do przedmiotu zamówienia Informacje ogólne W opracowaniu przyjęto ze względów technicznych konkretne wyroby i urządzenia, niemniej Zamawiający dopuszcza zastosowanie wyrobów zamiennych pod warunkiem, że będą one równoważne technicznie, spełniające wymagania norm i przepisów oraz założone parametry Roboty przygotowawcze W ramach przedmiotu zamówienia należy przygotować projekt przez osoby z uprawnieniami i uzyskać decyzje administracyjne niezbędne do wykonania przedmiotu zamówienia oraz przekazania obiektu budowlanego do użytkowania zgodnie z ustawą Prawo Budowlane. W zakres obowiązków wykonawcy na etapie przed rozpoczęciem robót wchodzi również zapewnienie obsługi geodezyjnej, wykonanie inwentaryzacji oraz dokumentacji powykonawczej. Plac zabaw zaleca się organizować z zachowaniem poniższych zasad: teren przygotować uprzednio oczyszczając z ew. samosiewów, odpadów i śmieci plac zabaw należy wykonać w miarę możliwości na równym i płaskim terenie niezwłocznie po dostarczeniu elementów na miejsce budowy, zabezpieczając obszar prac montażowych przed osobami niepowołanymi montaż należy rozpocząć od wyznaczenia miejsc lokalizacji urządzeń zabawowych z zachowaniem odpowiednich stref bezpieczeństwa dla każdego urządzenia - rozmieszczenie musi uwzględniać zachowanie odległości odpowiednich stref bezpieczeństwa i użytkowania sąsiednich urządzeń oraz elementów zagospodarowania zgodnie z zasadami zawartymi w PN- EN-1176; należy zwrócić uwagę, by urządzenie nie blokowało ew. dróg ewakuacyjnych podczas prac montażowych należy stosować się ściśle do wymogów instrukcji, używać odpowiednich narzędzi i środków technicznych zalecanych przez producenta zaleca się wykonanie pod fundamenty warstwy podsypki z piasku grubości min. 10cm po wyznaczeniu lokalizacji należy wykonać wykop fundamentowy, ustawiać konstrukcje na prefabrykowanych bloczkach fundamentowych przy pomocy poziomicy, a w razie braku prefabrykatów kotwy zalać betonem, pozostałą przestrzeń wykopu zasypać kruszywem zagęszczając każdą warstwę grubości 10cm korzystanie z placu zabaw przez dzieci może mieć miejsce tylko i wyłącznie pod nadzorem dorosłych zaleca się uwzględnić zapis w regulaminie PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 4

5 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E Nawierzchnie Utwardzenie powierzchni na placu zabaw zaplanowano w technologii przepuszczalnych dla wody i powietrza ze sztucznej trawy w systemie 'proplay'. Maty 'proplay' są łatwe w montażu. Wytwarzane są w unikalnym procesie z wysokiej jakości pianki polipropylenowej o zamkniętych porach wraz z łącznikami pozwalającymi spiąć je razem w całość. Dzięki budowie porów pianki możliwe jest uwięzienie powietrza w ich wnętrzu. Przez sprężanie powietrza pianka ma zdolność absorbowania energii. Po zmniejszeniu ciśnienia, powietrze będzie się ponownie rozprężać, umożliwiając macie powrót do pierwotnego stanu. Konstrukcja maty pozwala wodzie przepływać swobodnie pomiędzy jej zamkniętymi porami, dzięki czemu możliwy jest zarówno pionowy jak i poziomy drenaż bez ryzyka, że mata będzie chłonąć wodę. Wierzchnia warstwa ze sztucznej trawy może być łatwo ułożona na warstwie pianki i wypełniona kruszywem, piaskiem lub mieszanką obydwu. Mata 'proplay' może być przycięta za pomocą ostrego noża. Maty 'proplay' są dostępne w szerokim asortymencie dostosowanym do wysokości swobodnego upadku (25mm - 1,3m; 35mm - 1,7m; 45mm - 2,1m; 2x 25mm - 2,2m; 2x 35mm - 2,7m; 2x 45mm 3,0m). Nawierzchnia po ułożeniu powinna być równa, nie może stwarzać niebezpieczeństwa potknięcia. Technologia wykonania nawierzchni bezpiecznych powinna zapewnić: zgodną z normami (PN-EN 1177) absorpcję siły uderzenia podczas upadku z urządzenia zabawowego o zakładanej wysokości swobodnego upadku właściwości antypoślizgowe odporność na wilgoć wieloletnie użytkowanie nawierzchni z zachowaniem właściwości amortyzujących - bez łamania się płyt, spójność całej nawierzchni Uwaga: technologia wykonania nawierzchni musi spełniać wymogi określone przez producenta! Założono odwodnienie z nawierzchni placu zabaw na sąsiadujące tereny zieleni przez odpowiednie wykonanie spadków 2%. Nie przewiduje się podłączenia do miejskiej sieci kanalizacyjnej niemniej zaleca się wykonanie dwóch dołów chłonnych o wym. min. 1,5m wypełnionych grubym żwirem albo z zastosowaniem prefabrykowanych skrzynek lub tuneli rozsączających w otoczce z geowłókniny filtracyjnej Urządzenia zabawowe oraz wyposażenie Montaż nowych urządzeń zabawowych, siłowni zewnętrznej oraz wyposażenia parkowego jak ławki, stoły piknikowe, kosze na śmieci, tablice regulaminowe należy wykonać w przewidzianych w projekcie miejscach dostosowując do warunków terenowych, ściśle wg. instrukcji producenta oraz zgodnie z Polskimi Normami dot. placów zabaw i stacjonarnego sprzętu do ćwiczeń. Wszystkie urządzenia muszą być trwale i stabilnie związane z gruntem zapewniając bezpieczeństwo użytkownikom, w strefach bezpieczeństwa nie mogą znaleźć się żadne przeszkody mogące stwarzać zagrożenie. Tekst na tablicy z regulaminem powinien określać zasady użytkowania placyku oraz nazwę, adres i numer telefonu do zarządcy terenu + numery alarmowe. Planszę należy wykonać w trwałej, odpornej na warunki atmosferyczne technice. Ostateczny tekst regulaminu należy uzgodnić z Inwestorem Zagospodarowanie zieleni i roboty towarzyszące Po uprzednim odchwaszczeniu i przygotowaniu podłoża z dowozem warstwy ziemi żyznej należy założyć lub zregenerować zniszczone podczas wykonywania prac trawniki. Warstwa ziemi trawnikowej powinna wynosić ok. 2cm. Roboty należy wykonywać zgodnie ze sztuką ogrodniczą. Po zakończeniu wszystkich prac teren należy uporządkować, śmieci i odpady wywieźć i zutylizować. PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 5

6 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E 2 CZĘŚĆ INFORMACYJNA 2.1 Prawo do dysponowania nieruchomością na cele budowlane Oświadczenie Zamawiającego stwierdzające załącznik nr 1 do PFU 2.2 Przepisy prawne i normy związane z zamierzeniem budowlanym Wykaz przepisów podstawowych i norm Ustawa z dn. 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U nr 156 poz.1118) Ustawa z dn. 27 kwietnia 2001r. Prawo ochrony środowiska (tekst jednolity Dz. U nr 26 poz. 150) Ustawa z dn. 27 kwietnia 2001r. o odpadach (tekst jednolity Dz. U nr 39 poz. 251) Ustawa z dn. 16 kwietnia 2004r. o ochronie przyrody (Dz. U nr 92 poz. 880) Ustawa z dn. 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U. z 2004 nr.92, poz.881) Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 nr.75, poz.690 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dn. 11 sierpnia 2004r. w sprawie systemów oceny zgodności, wymagań jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczania wyrobów budowlanych oznaczeniem CE (Dz. U nr 195, poz.2011) Rozporządzenie Ministra Infrastruktury z dn. 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Z 2003 nr 47, poz. 401) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U nr 169, poz. 1650) PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania PN-EN 206-1:2003 Beton PN-88/B-2250 Woda do betonu i zapraw PN-EN 1176 Wyposażenie placów zabaw i nawierzchnie - części od 1 do 7 i 11 PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki. Wyznaczenie krytycznej wysokości upadku. PN-EN957 Stacjonarny sprzęt treningowy. Normy ISO (seria 9000, 9001, 9002, 9003 i 9004) dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości inne normy odpowiednie dla stosowanych materiałów i robót 2.3 Inne posiadane informacje i dokumenty (a) wypis z rejestru gruntów - załącznik nr 2 do PFU (b) kopia mapy ewidencji gruntów i budynków w skali 1: załącznik nr 3 do PFU (c) kopia mapy zasadniczej w skali 1:500 do celów projektowych - załącznik nr 4 do PFU PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 6

7 Z A P R O J E K T O W A N I E I W Y K O N A N I E P L A C U Z A B A W W P A R K U W A Z Ó W W W Y S Z K O W I E 3 CZĘŚĆ GRAFICZNA WRAZ Z ZAŁĄCZNIKAMI A) Koncepcja zagospodarowania terenu - rysunek B) Karty urządzeń zabawowych i wyposażenia zaproponowane w PFU C) Załączniki wymienione w części informacyjnej PROGRAM FUNKCJONALNO-UŻYTKOWY strona. 7

8

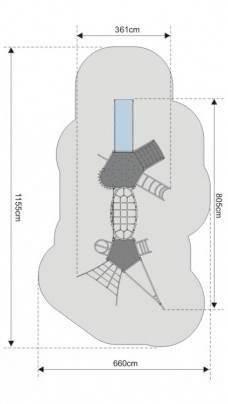

9 Zestaw zabawowy - Wymiary urządzenia 3,61m x 8,05m; wysokość podestów 1,26m, maksymalna wysokość 2,43m - Strefa funkcjonowania/upadku 6,60m x 11,55m - Wysokość swobodnego upadku 2,05m - Głębokość posadowienia 0,60m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - W skład zestawu wchodzą: dwie wieże połączone zestawieniem przeplotni poziomej z pionową, zjeżdżalnia oraz rury strażackie - Konstrukcja nośna wykonana z rury stalowej ocynkowanej i malowanej proszkowo fi 139,7x3,6 - Słupki wykonano z rur stalowych FI 88,9x2,9, malowanych lakierem akrylowym w kolorze niebieskim - Osłony boczne w formie barierek wykonano z HDPE - Podest wykonano z HDPE anty-skid - Balkonik ozdobny wykonany z rurek, płaskownika, blachy i HDPE anty-skid - Zjeżdżalnia: boki z HDPE., ślizg z blachy nierdzewnej - Śruby maszynowe ocynkowane - Marki stalowe ocynkowane wykonane z blachy i rura - Beton klasy C 12/15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo pomalowanie proszkowo - Nakrętki zakryte zaślepkami z tworzywa

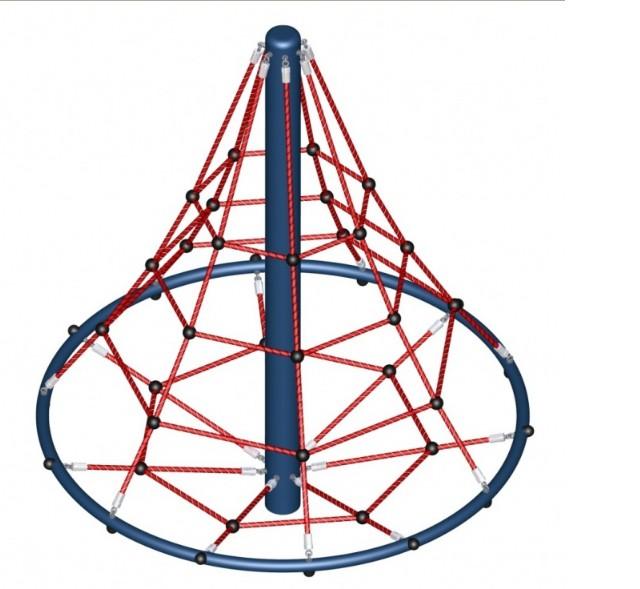

10 Linarium obrotowe - Wymiary urządzenia ø 1,60 m; wysokość całkowita 2,015m - Strefa funkcjonowania/upadku ø 4,60 m - Wysokość swobodnego upadku 1,33m - Głębokość posadowienia 0,75m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Konstrukcja nośna wykonana z rury stalowej ocynkowanej i malowanej proszkowo - Liny polipropylenowe na rdzeniu stalowym łączone na plastikowe łączniki i aluminiowe zaciski - Osłony boczne w formie barierek wykonano z HDPE - Podest z blachy aluminiowej ryflowanej - Beton klasy C 12/15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo pomalowanie proszkowo - Nakrętki zakryte zaślepkami z tworzywa

11 Huśtawka wagowa Krab - Wymiary urządzenia 3944 x 2263 mm; wysokość 1165 mm - Strefa funkcjonowania/upadku 6944 x 5263 mm - Wysokość swobodnego upadku 1,165 m - Głębokość posadowienia 0,80m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Konstrukcja nośna, uchwyty i belki wykonane z rury stalowej ocynkowanej i malowanej proszkowo - Siedziska wykonane z HDPE - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo pomalowanie proszkowo - Nakrętki zakryte zaślepkami z tworzywa - Śruby i marki stalowe ocynkowane

12 Huśtawka wahadłowa - Wymiary urządzenia 3,3 x 1,95 m wys. 2,27m - Głębokość posadowienia - 0,60 m - Strefa funkcjonowania /upadku7,5 x 3 m - Wysokość swobodnego upadku 1,40 m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Konstrukcje wykonano z rury stalowej, ocynkowanej kąpielowo i malowane akrylowo - Łańcuch techniczny kalibrowany, ocynkowany kąpielowo - Śruby maszynowe ocynkowane - Siedzisko typu deseczka zawieszone na łożyskach samosmarujących - Beton klasy C12/15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi

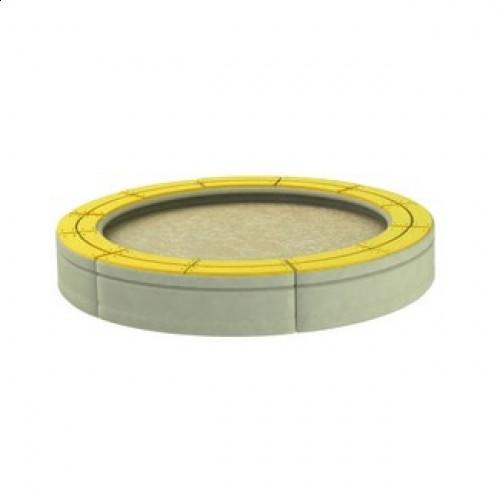

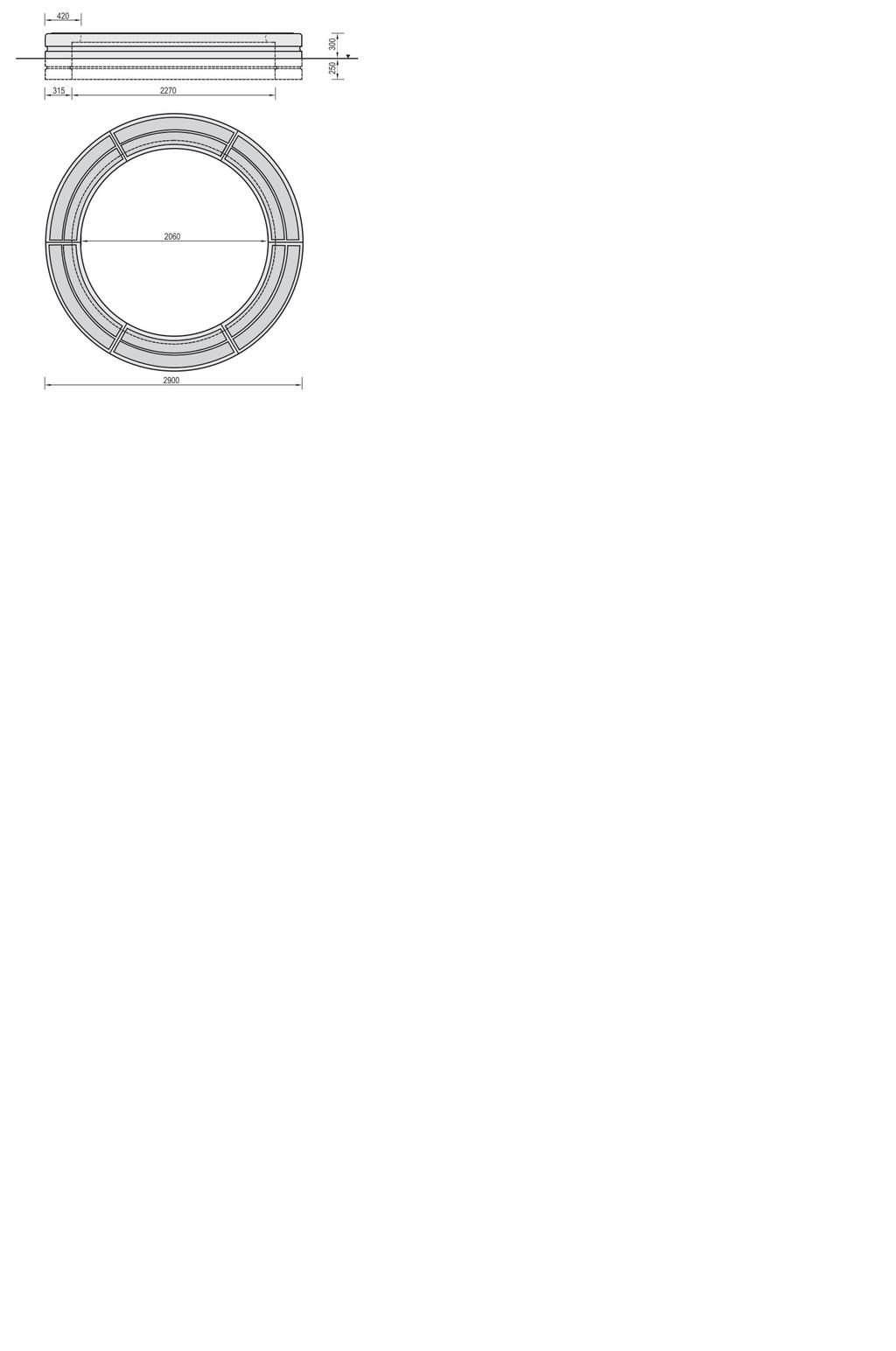

13 Piaskownica betonowa okrągła - Wymiary urządzenia ø 2,9 m - Wysokość urządzenia 0,3 m - Strefa funkcjonowania ø 4,9 m - Waga 2750 kg - Głębokość posadowienia 0,25 m - Wysokość swobodnego upadku < 0,6 m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Konstrukcja wykonana z wibrowanego betonu klasy B30 - Malowana na kolor beżowy - Siedziska piaskownicy wykonane z płyty HDPE o grubości 19 mm

14 Bujak sprężynowiec - Wymiary urządzenia 0,99 x 0,24 m; wysokość 0,81m - Głębokość posadowienia 0,60m - Strefa funkcjonowania/upadku 3,99 x 3,24 m - Wysokość swobodnego upadku 0,52 m - Waga 30 kg - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Całość wykonana z HDEP o gr. 9mm, 12,7 mm oraz 19mm - Uchwyty oraz podpory na nogi plastikowe - Sprężyna o zwojach zgodnie z PN-EN Śruby maszynowe ocynkowane M10, nakrętki samokontrujące, zaślepki z tworzywa - Beton klasy C-12/15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi

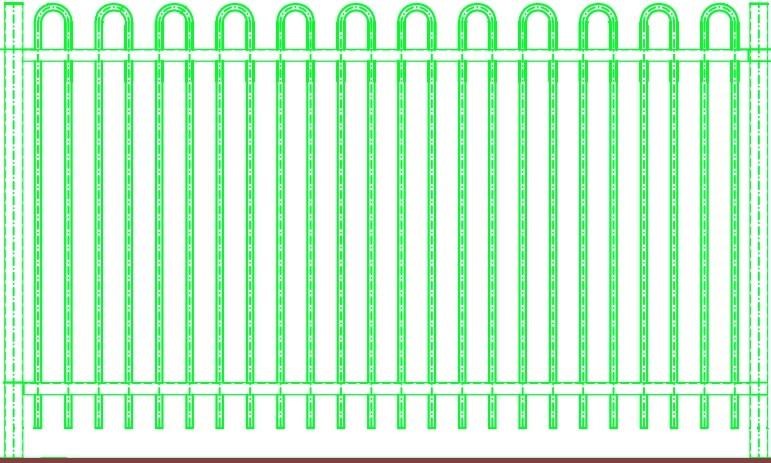

15 Ogrodzenie z prętów - Wymiary elementu: 2460mm; wysokość ogrodzenia ok mm - Głębokość posadowienia 0,5m - Furtka powinna być wyposażona w samozamykacz np. locinox - Całość wykonana z kształtowników i prętów stalowych - Słupki 60x60x2; poprzeczki 60x40x3; pręty gładkie fi 21,3 mm w rozstawie co 10cm - Stal śrutowana i cynkowanie ogniowo - Malowany lakierem barwnym w kolorze zielonym RAL6005

16 Tablica z regulaminem - Wymiary urządzenia 0,05 m x 0,61 m x 2,00 m - Waga 160 kg - Głębokość posadowienia - 0,50 m - Konstrukcja wykonana z rur o stalowych Ø48,3 x 2,9 mm, Ø30 x 2 mm, pręta Ø 16 mm - Tablica blaszana mocowana do konstrukcji za pomocą uszu stalowych 40x 40 x 5 mm - Całość ocynkowana ogniowo nie wymagająca konserwacji - W zestawie prefabrykaty betonowe ułatwiające montaż

17 Urządzenie siłowni plenerowej: orbitek - Wymiary urządzenia 1,17 0,57 x 1,43 m - Wyrób zgodny z normą EN957, certyfikat TUV na stacjonarny sprzęt do ćwiczeń - Konstrukcja z rur stalowych - Siedziska, oparcia, platformy, podesty są wykonane z wysokiej jakości tworzywa sztucznego - Podesty (tzw. stopki) są wykonane ze stali, ocynkowane w celu zabezpieczenia przed korozją i dodatkowo gumowane - Elementy metalowe cynkowane - Elementy stalowe pokryte epoksydową farbą proszkową - Śruby metryczne, nierdzewne; nakrętki kołpakowe zabezpieczające przed odkręceniem; w przegubach łożyska kulkowe bezobsługowe zamknięte

18 Urządzenie siłowni plenerowej: biegacz - Wymiary urządzenia 1,06 0,53 x 0,146 m - Wyrób zgodny z normą EN957, certyfikat TUV na stacjonarny sprzęt do ćwiczeń - Konstrukcja z rur stalowych - Siedziska, oparcia, platformy, podesty są wykonane z wysokiej jakości tworzywa sztucznego - Podesty (tzw. stopki) są wykonane ze stali, ocynkowane w celu zabezpieczenia przed korozją i dodatkowo gumowane - Elementy metalowe cynkowane - Elementy stalowe pokryte epoksydową farbą proszkową - Śruby metryczne, nierdzewne; nakrętki kołpakowe zabezpieczające przed odkręceniem; w przegubach łożyska kulkowe bezobsługowe zamknięte

19 Urządzenie siłowni plenerowej: twister - Wymiary urządzenia 1,37 1,37 x 1,31 m - Wyrób zgodny z normą EN957, certyfikat TUV na stacjonarny sprzęt do ćwiczeń - Konstrukcja z rur stalowych - Siedziska, oparcia, platformy, podesty są wykonane z wysokiej jakości tworzywa sztucznego - Podesty (tzw. stopki) są wykonane ze stali, ocynkowane w celu zabezpieczenia przed korozją i dodatkowo gumowane - Elementy metalowe cynkowane - Elementy stalowe pokryte epoksydową farbą proszkową - Śruby metryczne, nierdzewne; nakrętki kołpakowe zabezpieczające przed odkręceniem; w przegubach łożyska kulkowe bezobsługowe zamknięte

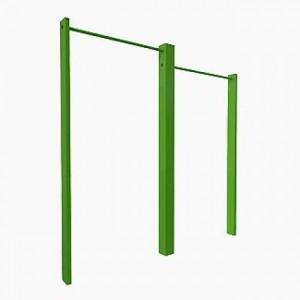

20 Drążki do ćwiczeń - Wymiary elementu 2,38 x 2,27 m - Wysokość 2,27 m - Wyrób zgodny z normą PN-EN 1176, certyfikat TUV na publiczne place zabaw - Konstrukcja drążka wykonana z profilu stalowego 100x100x3 mm - Drążki poprzeczne wykonane z kwasoodpornej rury chromowej fi 30x2 mm - Całość konstrukcji ocynkowana ogniowo i malowana farbą akrylową strukturalną

21 Stół betonowy wraz z ławami bez oparcia - Wymiary stołu 1,80 x 0,78m, wysokość 0,68m, - Waga 148 kg - Wymiary ław 1,80 x 0,40 m, wysokość 0,42m - Waga 150 kg - Głębokość posadowienia ~0,50 m - Blat stołu i siedziska wykonane z drewna sosnowego I klasy - Drewno impregnowane przeciwgrzybicznie i pokryte lakierobejcą - Beton klasy B25 - Śruby i elementy montażowe ocynkowane - Stalowy łącznik malowana trzykrotnie

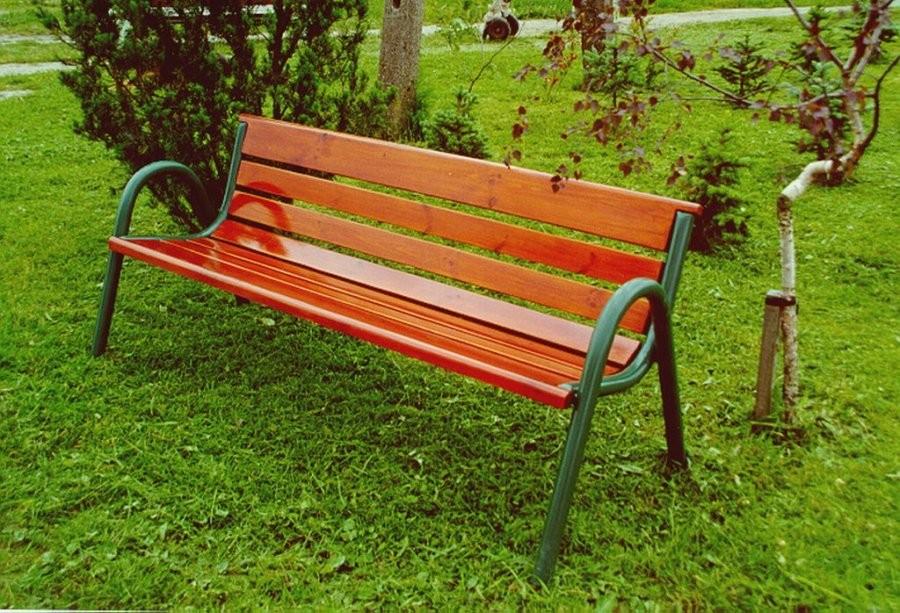

22 Ławka z oparciem - Wymiary urządzenia 1,80 x 0,45 x 0,72 m - Wysokość siedziska 0,42 m - Głębokość posadowienia ~0,50 m - Konstrukcja stalowa - Siedzisko wykonane z drewna sosnowego I klasy - Deski ławki impregnowane przeciwgrzybicznie i pokryte lakierobejcą - Elementy stalowe ocynkowane metodą ogniową, lakierowane - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia Kosz na śmieci - Wymiary urządzenia 0,40 x 0,50 x 0,75 m - Głębokość posadowienia ~0,50 m - Waga 45 kg - Pojemność 38 l - Konstrukcja stalowa - Siedzisko wykonane z drewna sosnowego I klasy - Deski impregnowane przeciwgrzybicznie i pokryte lakierobejcą - Elementy stalowe ocynkowane metodą ogniową, lakierowane - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia

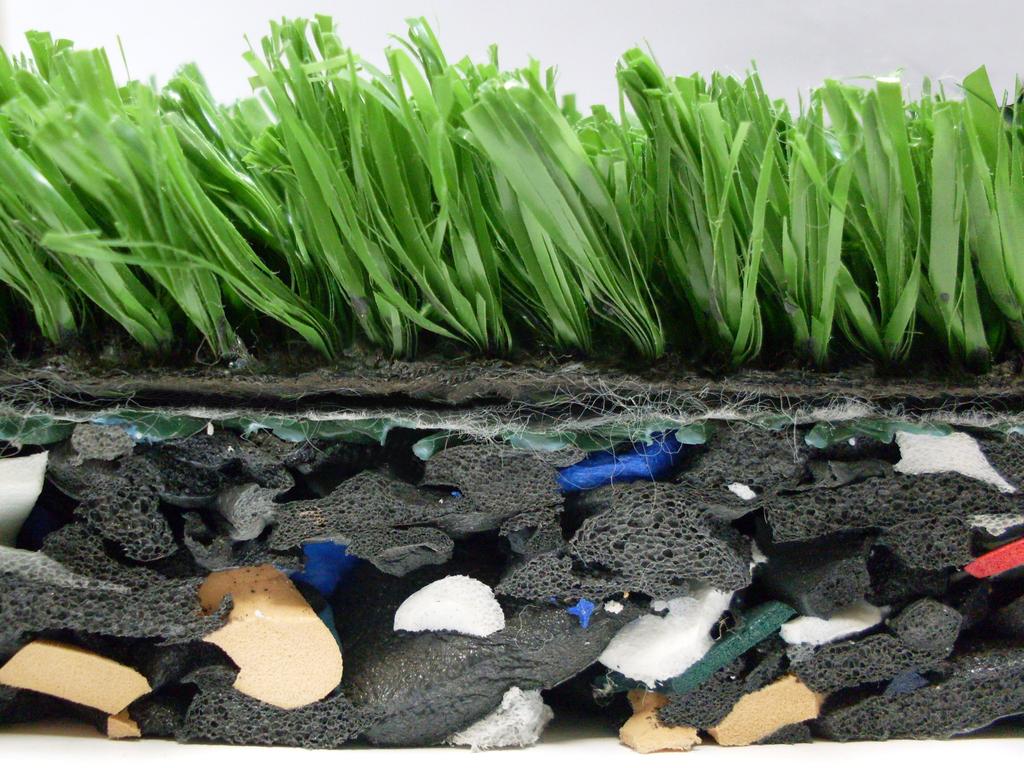

23 Nawierzchnia amortyzująca upadki typu sztuczna trawa Grubość maty 'proplay' dostosowana do wysokości swobodnego upadku: 25mm - 1,3m 35mm - 1,7m 45mm - 2,1m 2x 25mm - 2,2m 2x 35mm - 2,7m 2x 45mm - 3,0m
