1 Gmina Miasta Toruń Wydział Inwestycji i Remontów ul. Wały. Gen. Sikorskiego Toruń (56) wiir@um.torun.pl PROGRAM FUNKCJONALNO - UŻYTKOWY NAZWA OBIEKTU : MODERNIZACJA PLACU ZABAW LOKALIZACJA : SZKOŁA PODSTAWOWA NR 6, UL. ŁĄKOWA 13 INWESTOR : GMINA MIASTA TORUŃ Opracował : Krzysztof Lipkowski Wydział Inwestycji i Remontów UMT Data opracowania : styczeń 2017

2 SPIS ZAW ARTOŚC I PROGR AMU FUNKCJONALNO-UŻYTKOWEGO : I. Część opisowa II. Część informacyjna ZAŁĄC ZN IKI : 1. Mapa poglądowa UW AGI : 1. Program Funkcjonalno Użytkowy został sporządzony przez Zamawiającego jako dokument informacyjny dla wykonania dokumentacji projektowo kosztorysowej wraz z niezbędnymi uzgodnieniami oraz uzyskania pozwolenia na prowadzenie robót {pozwolenie lub zgłoszenie} z organu architektoniczno budowlanego. Wykonawca nie otrzyma pełnomocnictwa, wszystkie wnioski należy przygotować do podpisu Zamawiającego. 2. Zamawiający dopuszcza zastosowanie rozwiązań alternatywnych, jednak nie gorszych od podanych w programie. 3. Wszelkie użyte w tekście nazwy własne nie oznaczają konieczności zastosowania konkretnego produktu, a jedynie stanowią odniesienie do minimalnego, wymaganego przez Zamawiającego poziomu jakości, parametrów technicznych bądź standardu estetycznego i mogą zostać zastąpione przez dowolny produkt lub materiał o cechach odpowiadających lub przewyższających przywołany przykład. 4. Jakiekolwiek odstępstwa od parametrów jakościowych, przyjętych przez Zamawiającego są możliwe jedynie po wykazaniu, że zmiana powoduje poprawę warunków {np. funkcjonalnych, estetycznych} realizacji inwestycji lub eksploatacji obiektu. 5. Wszystkie rozwiązania projektowe powinny być zgodne z obowiązującymi przepisami i normami związanymi z inwestycją. I. CZĘŚĆ OPISOW A PROGR AMU FUNKCJON ALNO UŻYTKOW EGO CPV Usługi projektowania architektonicznego CPV Roboty budowlane 1. Opis stanu istniejącego Miejscem planowanej inwestycji jest modernizacja istniejącego placu zabaw na terenie Szkoły Podstawowej nr 6, przy ul. Łąkowej Opis ogólny przedmiotu realizacji dla zadania pn.: Zaprojektowanie i wybudowanie placu zabaw modernizacja istniejącego placu zabaw, w lokalizacji Szkoła Podstawowa nr 6, przy ul. Łąkowa 13 : 1. Wykonanie dokumentacji projektowej-kosztorysowej wraz z niezbędnymi uzgodnieniami oraz uzyskanie pozwolenia na prowadzenie robót {pozwolenie lub zgłoszenie} z organu architektoniczno budowlanego. 2. Rozbiórka urządzeń istniejących, usunięcie odpadów. KL STRONA 2 Z 6

3 3. Dostawa i montaż następujących urządzeń placu zabaw : zestaw zabawowy składający się z : wieży z trapem, schodami i zjeżdżalnią, pomostu stałego pochyłego, małego trapu ze schodami, przeplotni drabinkowej, drążka gimnastycznego, ścianki wspinaczkowej, drabiny 1 kpl huśtawka Bocianie gniazdo 1 kpl linearium Jodełka 1 kpl huśtawka wagowa dwuosobowa z odbojnicami 1 kpl bujak sprężynowy czteroosobowy 1 kpl bujak sprężynowy jednoosobowy 2 kpl Urządzenia wykonane w konstrukcji stalowej. Urządzenia muszą posiadać certyfikaty bezpieczeństwa potwierdzające zgodność urządzeń z wymaganiami pakietu norm PN-EN 1176:2009 Wyposażenie placów zabaw i nawierzchni. 4. Na powierzchni stref bezpieczeństwa urządzeń, nawierzchnia z płyt poliuretanowogumowych SBR o wymiarach 500*500*40 mm, wraz z niwelacją terenu, wykorytowaniem i przygotowaniem podłoża około 155,0 m Wykonanie piaskownicy murowanej z cegły klinkierowej obłożonej kształtką klinkierową obustronny łuk, na fundamencie betonowym, o wymiarach 3,0 m*4,0 m, grubość muru 25 cm. 6. Wykonanie w sąsiedztwie w/w piaskownicy nawierzchni z płyt poliuretanowogumowych SBR o wymiarach 500*500*40 mm, wraz z niwelacją terenu, wykorytowaniem i przygotowaniem podłoża około 28,0 m Dostawa i montaż masywnych ławek z oparciem do wkopania w grunt 2 sztuki. Konstrukcja ławki wykonana z betonu zbrojonego malowana farbą przeznaczoną do impregnacji betonu. Siedzisko i oparcie wykonane z desek, z drewna liściastego o wymiarach 1800*150*40 mm, zabezpieczone lakierobejcą odporną na warunki atmosferyczne. Przykładowe urządzenia Lp Nazwa urządzenia Rysunek poglądowy Uwagi 1 Zestaw zabawowy wieża z trapem schodami i zjeżdżalnią; pomost stały pochyły mały trap ze schodami, przeplotnia drabinkowa, drążek gimnastyczny, ściana wspinaczkowa, drabina Materiały : płyta HDPE ścianka wspinaczkowa + wieża z trapem, stal nierdzewna zjeżdżalnia płyta wodoodporna stopnica KL STRONA 3 Z 6

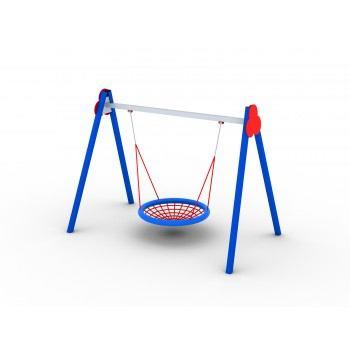

4 Lp Nazwa urządzenia Rysunek poglądowy Uwagi 2 Huśtawka Bocianie gniazdo liny polipropylenowe na oplocie stalowym łańcuch ze stali nierdzewnej 3 Linearium Jodełka liny polipropylenowe na oplocie stalowym 4 Huśtawka wagowa dwuosobowa z odbojnicami 5 Bujak sprężynowy czteroosobowy stal nierdzewna, KL STRONA 4 Z 6

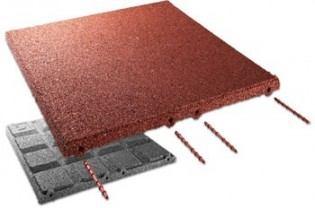

5 Lp Nazwa urządzenia Rysunek poglądowy Uwagi 6 Bujak sprężynowy jednoosobowy stal nierdzewna, 7 Nawierzchnia poliuretanowo gumowa płytka płytka poliuretanowo gumowa SBR o wymiarach 500*500*40 mm 8 Ławka betonowa Konstrukcja ławki wykonana z betonu zbrojonego malowana farbą przeznaczoną do impregnacji betonu. Siedzisko i oparcie wykonane z desek, z drewna liściastego o wym. 1800*150*40 mm, zabezpieczone lakierobejcą odporną na warunki atmosferyczne. Mocowanie urządzeń zgodnie z instrukcją Producenta 8. Na terenie placu zabaw umieścić tablicę informacyjną regulamin korzystania z siłowni, wykonaną w trwałej technologii jak dla tablic zewnętrznych zawierającą logo miasta Torunia o wymiarach 20*20 cm. 3. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia : 1. Teren budowy winien zostać wydzielony ogrodzeniem, odpowiednio oznakowany i zabezpieczony. 2. Projekt budowlany od etapu koncepcji należy uzgodnić z Zamawiającym. KL STRONA 5 Z 6

6 II. CZĘŚĆ INFORMACJN A PROGR AMU FUNKCJONALNO-UŻYTKOW EGO : 1. Teren planowanej inwestycji nie jest wpisany do rejestru zabytków. 2. Przedmiotowy teren nie leży w strefie wpływu eksploatacji górniczej. 3. Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane zostanie podpisane przed składaniem wniosku o pozwolenia na prowadzenie robót {pozwolenie lub zgłoszenie} z organu architektoniczno budowlanego. 4. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego : Ustawa Prawo budowlane z dnia 7 lipca 1994 roku {tekst jednolity Dz.U. z 2016 roku, poz. 290}, Ustawa O planowaniu i zagospodarowania przestrzennym z dnia 27 marca 2003 roku {tekst jednolity Dz.U. z 2016 roku, poz. 778}, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie {tekst jednolity Dz.U. z 2015 roku, poz. 1422} Rozporządzenie Ministra Infrastruktury z dnia 02 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego {tekst jednolity Dz.U. z 2013 roku, poz. 1129} KL STRONA 6 Z 6
