Model programowy procesora ColdFire

Transkrypt

1 Model programowy procesora ColdFire 1

2 Model programowy procesora ColdFire 2

3 Kolejność bajtów w pamięci (1) Bajt najmniejsza adresowalna jednostka pamięci komputerowej Endianess Big-endian middle-endian od lewej do prawej podobnie jak w języku polskim, angielskim Motorola, SPARC, ARM Little-endian od prawej do lewej liczby zmiennoprzecinkowe podwójnej precyzji VAX and ARM podobnie jak w językach arabskich, hebrajski Intel x86, 6502 VAX Bi-Endian ARM, PowerPC (za wyjątkiem PPC970/G5), DEC Alpha, MIPS, PA-RISC oraz IA64 3

4 Kolejność bajtów w pamięci (2) Architektura 8-bitowa 7 0 0x Byte 1 0x Byte 2 0x Byte 3 0x Byte 4 0x Byte x x12 0x x34 0x x56 0x x78 0x x90 4

5 Kolejność bajtów w pamięci (3) Byte 4... Byte 1 MSB LSB Big-endian 0x Byte 4 Byte 3 Byte 2 Byte 1 0x Byte 8 0x Byte 12 Byte 7... Byte 6... Byte x C 0x Little-endian 0x Byte 1 Byte 2 Byte 3 Byte 4 0x Byte 5 0x Byte 9 Byte 6... Byte 7... Byte x C 0x

6 Kolejność bajtów w pamięci (4) Podwójne słowo (DW): 0x Big-endian 0x x12 0x34 0x56 0x78 0x Byte 5 0x Byte 9 32 Byte 6... Byte Byte x C 0x Little-endian x x78 0x56 0x34 0x12 0x Byte 8 0x Byte 12 Byte 7... Byte 6... Byte x C 0x

7 Kolejność bajtów w pamięci (5) Jak rozpoznać architekturę procesora oraz rozkład bajtów w pamięci? #define LITTLE_ENDIAN 0 #define BIG_ENDIAN 1 int machineendianness() { long int i = 1; const char *p = (const char *) &i; if (p[0] == 1) // Lowest address contains the least significant byte return LITTLE_ENDIAN; else return BIG_ENDIAN; } 7

8 Model programowy procesora ColdFire 8

9 Przykład użycia rejestrów danych y = wsp. temp. * ADC + wsp. skalujacy ACC = wsp. temp. ACC = ACC * ADC ACC = ACC + wsp. skalujacy y = ACC D0 = wsp. temp. D1 = wsp. skalujacy D2 = ADC D2 = D0 * D2 y = D2 + D1 9

10 Przykład użycia rejestrów adresowych (1) Zapisanie tablicy adresów przerwań 4B VBR Adres 1 Adres komórek VBR = 0x A1 = VBR (A1) = adres procedury przerwania A1 = A1 + 1 Adres

11 Przykład użycia rejestrów adresowych (2) y = A0 + A1 4B A0 = adres 1 A1 = adres 2 A3 = adres 3 D0 = 0 y Dana 1 Dana 1 Dana 2 Dana 2 n komórek A0, A1 n komórek A = adres 2 ACC = (A) A = adres 1 ACC = ACC + (A) A = adres 3 (A) = ACC 4B Dana n Dana n (A3, D0) = (A1, D0) + (A2, D0) 11

12 Model programowy procesora ColdFire Rejestry dostępne w trybie superużytkownika BA31 BA30 VAL IPSBAR INTERNAL PERIPHERAL SYSTEM BASE ADDRESS REGISTER 12

13 Rejestry mikrokontrolera MCF5282 Liczba ujemna w kodzie U2 U2 przeniesienie/pożyczka NKB przeniesienie/pożyczka 13

14 Instrukcja dodawania 14

15 Instrukcja porównująca argumenty 15

16 Instrukcja skoku warunkowego 16

17 Moduł arytmetyczny EMAC (1) Enhanced Multiply-ACcumulate Unit 17

18 Moduł arytmetyczny EMAC (2) 18

19 Moduł portów wejścia-wyjścia (General Purpose I/O module) 19

20 Moduł portów I/O (1) 20

21 Moduł portów I/O (2) Zewnętrzne magistrale danych i adresowe 21

22 Moduł portów I/O (3) Wyprowadzenie skonfigurowane jako DebugDATA oraz Status bits po restarcie procesora 22

23 Rejestry sterujące PnPAR - rejestr kontrolujący przeznaczenie portu DDRn - Rejestr kontrolujący kierunek sygnałów portu I/O PORTn - rejestr kontrolujący stan wyprowadzeń wyjściowych PORTnP - rejestr odwzorowujący stan wyprowadzenia I/O SETn/CLRn - Rejestr służący do ustawiania/zerowania przerzutnika wyjściowego 23

24 Schemat blokowy portu I/O Port I/O PORTn odczyt PORTn zapis D SETn Q D Q DDRn CLRn Clk Clk Clk PORTnP odczyt stanu logicznego wyprowadzenia I/O 24

25 Przykładowe rejestry sterujące modułu I/O 25

26 Podłączenie wyświetlacza LCD 26

27 Port przerwań zewnętrznych (EPORT) 27

28 Tablica wektorów przerwań 28

29 Zakresy napięć wejściowych 29

30 Moduł generatora sygnału zegarowego (Clock Module) 30

31 Modułu generatora sygnału zegarowego x

32 Kamerton 32

33 Generator z zamkniętą pętlą fazową PLL Phase-Locked Loop (PLL) U D 33

34 Rejestry sterujące modułem PLL Blokada pętli f < * fclk Utrata synchronizacji f > * fclk 34

35 Częstotliwość sygnału zegarowego fsys * 2 ***(MFD 2)+ /2)2RFD 88 Mhz 28 *(MFD / 2RFD fsys == fref Mhz = 64+MHz 35

36 Moduł transceivera szeregowego UART (Universal Asynchronous Receiver/Transmitter module) 36

37 Transceiver UART Rejestr przesuwny D0-D7 Nadajnik TxD Clk D0-D7 Odbiornik RxD Clk 37

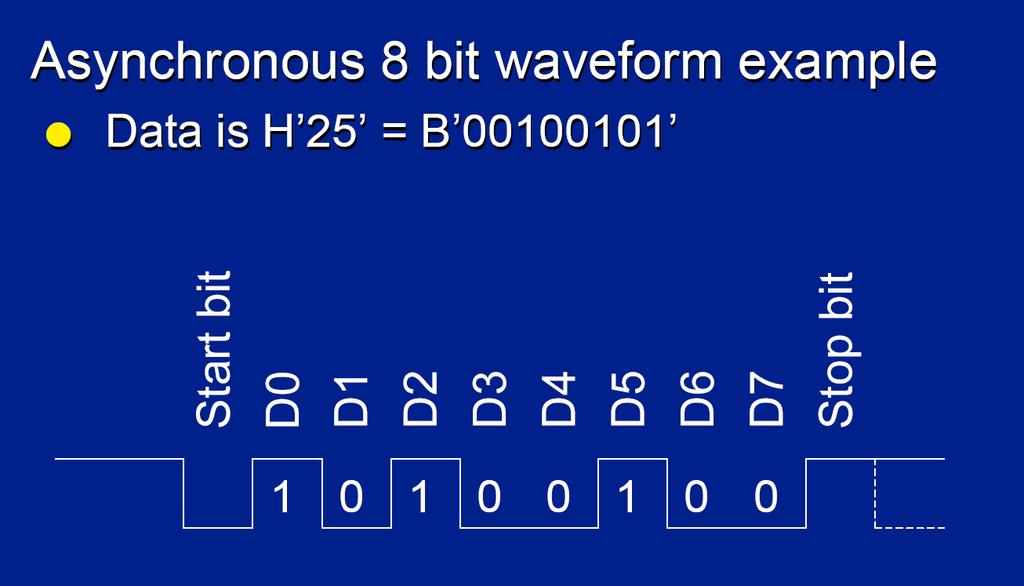

38 Ramka danych transmitera UART Mark Space 38

39 Kabel null modem EIA

40 Dodatkowe linie sterujące Hardware Flow Control 40

41 Pełny kabel null modem 41

42 Sygnały złącza zgodne ze standardem EIA232 42

43 Poziomy napięć określone przez standard EIA 232 Wyjście procesora Standard EIA

44 Konwerter poziomów napięć MAX 232 (5 V) MAX 3232 (3,3 V) CD Carried Detect RI Ring Indicator 44

45 Moduł transmitera procesora ColdFire UART 0 UART 2 45

46 Interfejs modułu transmitera 46

47 Źródło sygnału zegarowego Nadajnik odpowiedzialny jest za generowanie ramek zgodnych ze standardem EIA232 (bit startu, 5-8 bitów danych, opcjonalny bit parzystości, bity stopu). Odbierane dane są próbkowane na narastającym zboczu zegara. Jeżeli długość ramki się nie zgadza ustawiona jest flaga FE. Jeżeli nie zgadza się parzystość ustawiana flaga jest PE. flaga OE ustawiana jest, gdy przepełni się bufor odbiorczy lub FIFO. flaga RB ustawiana jest, gdy odebrany jest sygnał Receiver Break. 47

48 Przykład obliczenia dzielnika sygnału zegarowego Baudrate = fclk = 66 Mhz Divider = 107, d 0x6B UBG1n = 0x00, UBG2n = 0x6B 48

49 Rejestry modułu UART UCR[MISC] = 001b 49

50 Rejestry modułu UART 50

51 Rejestr sterujący UMR1n 51

52 Rejestr statusowy USRn 52

53 Przebiegi sterujące nadajnikiem wyjście TxD '01' tr. wł. UCRn '1' tr. ready wew. syg. sterujące wejście wyjście 53

54 Przebiegi sterujące odbiornikiem wejście RxD '01' rec. wł. UCRn Flaga RxRDY Flaga FFULL wew. syg. sterujące Flaga OE Flagi RB, FE, PE tracą ważność Reset Error Status (UCRn) 54

55 Tryby diagnostyczne modułu UART CF PC 55

56 Rejestr sterujący UMR2n 56

57 Przerwania generowane przez moduł UART, transmisja DMA (1) wybór przerwania: RxRDY/FFULL narastające zbocze na linii /CTS wykryto sygnał przerwy RxRDY lub FFULL (UMR1x) bufor nadajnika wolny 0 dana w buforze FIFO 1 bufor FIFO zapełniony 57

58 Tablica wektorów przerwań 58

59 Wyprowadzenia modułu UART 59

60 Konfiguracja wyprowadzeń modułu UART 60

61 Przerwania generowane przez moduł UART, transmisja DMA (2) MISC=0x010 MISC=0x011 IACKLPRn=UART_IRQ, adres IRQ w tab. IRQ COS / DB / FFUL/RxRDY / TxRDY IRQ dla UISRn[cos]? RCS=1101, TCS=1101 IRQ od RxRDY, czy FFULL? Sterowanie flagą ERR PM=10 brak kontroli parzystości B/C=11 ramka 8 bitowa CM=00, tryb normalnej pracy SB=0111, pojedyncza długość TC=01, RC=01 włącz TxD oraz RxD Konfiguracja wprowadzeń TxD/RxD oraz UBG1n/BG2n 61

62 Timery procesora MCF528x (1) Moduł timera PIT (Programmable Interrupt Time Module) (2) Moduł timera GPT (General Purpose Timer Module) (3) Moduł timera DMA (DMA Timer Module) (4) Moduł licznika WatchDog 62

63 Moduł timera PIT (Programmable Interrupt Timer Module) 63

64 Schemat blokowy modułu timera PIT

65 Rejestry sterujące PIT0 - PIT3 65

66 Rejestr sterujący oraz statusowy 66

67 Tryby pracy timera PIT 67

68 Automatyczne przeładowanie timera 0xFFFF PMR 0x8FFF 0x0000 PIF=1 jeżeli PITcounter = 0x0000 PCSRn [RLD] = 0 PCSRn [RLD] = 1 PIF=1 jeżeli PITcounter = 0x0000 PIT timer = PMR 68

69 Czas odmierzany przez timer PIT fclk = 66 MHz => 120 ns 130 s 69

70 Tablica wektorów przerwań 70

71 Moduł timera GPT (General Purpose Timer Module) 71

72 Możliwości timera GPT Input capture pomiar długości sygnałów doprowadzonych do wejścia IOSn. Minimalna długość mierzonego impulsu musi być większa od dwóch taktów zegara. Output compare generacja przebiegów o określonej polaryzacji, częstotliwości lub długości (ustawienie,negacja lub wyzerowanie wyprowadzenia sterującego). Event counter zliczanie zdarzeń (zboczy) o określonej polaryzacji. Gated time accumulation akumulacyjne zliczanie czasu trwania doprowadzonych impulsów 72

73 Schemat blokowy timera GPT A/B Input Capture Output Compare zew. zegar incrementujący licznikgpt 73

74 Sygnały wejścia/wyjścia timera GPT A/B 74

75 Rejestr danych portu timera GPT 75

76 Rejestr kierunku danych portu timera GPT 76

77 Rejestry sterujące timerami GPTA/GPTB 77

78 Rejestr stanu timera GPT 78

79 Rejestr stanu PA 79

80 Rejestr sterujący GPTSCR1 80

81 Rejestr sterujący GPTCLT1 81

82 Rejestr sterujący GPTCLT2 82

83 Rejestr sterujący GPTSCR2 83

84 Inne rejestry timera GPT GPTCNT 16-bit GPT Counter Register GPTC0 GPTC3 16-bit GPT Channel Registers GPTPACNT 16-bit Pulse Accumulator Counter GPTPACTL 8-bit Pulse Accumulator Control Register GPTPAFLG 8-bit Pulse Accumulator Flag Register GPTIOS 8-bit GPT IC/OC Select Register GPTCFORC 8-bit Compare Force Register GPTOC3M 8-bit Output Compare 3 Mask Register GPTOC3D 8-bit Output Compare 3 Data Register 84

85 Tablica wektorów przerwań 85

86 Generacja przebiegu prostokątnego TOF =1 0xFFFF 0xBFFF 0x7FFF 0x4FFF 0x0000 CnF = 1 OCn 86

87 Modulacja szerokości impulsów PWM (1) Pulse Width Modulation Wypełnienie D = szerokość impulsu / okres impulsu 87

88 Modulacja szerokości impulsów PWM (2) Pulse Width Modulation 88

89 Implementacja PWM z użyciem GPT Kanał 0 modułu GPT A okres D = 100 % OC0 = '1' OC0 = '0' D = 25 % 0x3FFF D = 50 % 0x7FFF 0 D = 75 % 0xBFFF 0xFFFF 89

90 Moduł timera DMA (DMA Timers) 90

91 Schemat blokowy timera DMA (DTIM0 - DTIM3) 91

92 Charakterystyka timera DMA Maksymalny okres timera s (~74 h) dla fclk=66 Mhz (dzielnik 16-bit, dzielnik 8-bit, licznik 32-bit), Minimalny okres timera 15 ns, Możliwość reakcji na zewnętrzne zdarzenia oraz generacji sygnału o kreślonym okresie, Możliwość zgłaszania przerwań oraz incjowania transferów DMA. 92

93 Zerowanie licznika DTCNn DTMRn [FRR] Free Run/Restart = 0 0xF...F DTRRn 0x0...0 DTMRn [FRR] Free Run/Restart = 1 93

94 Rejestry konfiguracyjne 94

95 Rejestr sterujący timerem DMA 95

96 Pomocniczy rejestr sterujący 0 => IRQ 1 => DMA 96

97 Rejestr statusowy 97

98 Tablica wektorów przerwań 98

99 Przykład DTMRn[PS] = 0x00-0xFF <= prescaler fclk = 66 MHz prescaler wstępny = 16 DTMRn[PS] = 0x7F <= prescaler równy 127 Rejestr porównawczy = 0xFBC5 DMA timer time-out = 1/66 Mhz * 16 * (127+1) * =

100 Moduł sterujący sygnałem resetujący (Reset Controller Module) 100

101 Schemat blokowy modułu sterującego sygnałem reset min. 4 cykli zegara ok. 512 cykli zegara flagi źródła uaktywniającego dostępne są RSR Jeżeli Vcc < VLVD (2.7 V) 101

102 Rejestr sterujący 102

103 Moduł timera Watchdog (Watchdog Timer Module) 103

104 Timer Watchdog (1) Watchdog (z ang. "Czuwający pies") to urządzenie, najczęściej układ elektroniczny, chroniący system mikroprocesorowy przed zbyt długim przebywaniem w stanie zablokowania (zawieszeniem się). Jego działanie polega na zresetowaniu procesora w przypadku nieotrzymania od niego sygnału w określonym czasie. 16-bitowy licznik dekrementowany sygnałem zegarowym podzielonym przez 8192 (2^13) Hz / 8192 = 8056 Hz (124 µs 8.13 s) 104

105 Timer Watchdog (2) 1. wpis 0x wpis 0xAAAA 105
