AutoCAD laboratorium 5
|
|
- Krzysztof Janiszewski
- 7 lat temu
- Przeglądów:
Transkrypt
1 AutoCAD laboratorium 5 Spis treści 1 SPRAWDZENIE WIADOMOŚCI Z POPRZEDNICH ZAJĘĆ... 3 Zad. 1. Narysuj kwadrat o boku 200, następnie:... 3 a) zaokrąglić dwa rogi (promień zaokrąglenia 50),... 3 b) sfazować dwa rogi (wielkość fazy 30 i 50),... 3 c) wykonać trzy odsunięcia na 30 jednostek każda... 3 Zad. 2. Narysuj trzy okręgi o promieniach 20. Następnie przy pomocy narzędzia Utnij, usuń niepotrzebne części okręgów, tak by powstał rysunek po prawej Zad. 3. Narysuj prostokąt 200 na 100 i okrąg o promieniu 10, odsunięty 30 jednostek od lewej i dolnej krawędzi. Następnie utwórz szyk prostokątny z okręgu na 3 wiersze i odległość między nimi 25 oraz 4 kolumny w odległościach na 35 jednostek Zad. 4. Narysuj figurę składającą się z 3 prostokątów 200x40 (użyj polecenia szyk) oraz okręgu o promieniu 70 i środku w punkcie przecięcia się przekątnych prostokątów. Utwórz 3 kopie i zmodyfikuj je jak poniżej, wykorzystując poznane polecenia Zad. 5. Narysuj poniższą figurę używając szyku i ucinania Zad. 6. Użyj polecenia wydłuż Zad. 7. Przy użyciu polecenia Przerwij w punkcie zmodyfikuj obiekt po lewej Zad. 8. Przy użyciu polecenia Przerwij zmodyfikuj obiekt po lewej Zad. 9. Narysuj okrąg o promieniu 100, a następnie wpisz do niego pięciobok jak na rysunku po lewej. Następnie przerwij pięciobok w punktach A i B, które są środkami symetrii wskazanych boków i odsuń tak powstały element w prawo o jednostek pod kątem 18 stopni, żeby otrzymać rysunek jak po prawej stronie PRACA NA WARSTWACH USTAW BIEŻĄCĄ WARSTWĘ USUŃ WARSTWĘ WIDOCZNOŚĆ BLOKADA ZAMKNIĘCIE BLOKADA WYDRUKU... 9 TWORZENIE NOWYCH WARSTW... 9 Zad. 10. Utwórz dwie warstwy o nazwach OBRAZ i RAMA o ustawieniach jak na rysunku poniżej Zad. 11. W odpowiednich warstwach utwórz rysunki jak poniżej Zad. 12. Zablokuj warstwę Rama Zad. 13. Ustaw warstwę 0 jako bieżącą Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 1
2 3 BLOKI RYSUNKOWE RODZAJE BLOKÓW TWORZENIE BLOKÓW WEWNĘTRZNYCH WSTAWIANIE BLOKÓW DO RYSUNKU Zad. 14. Narysuj jak poniżej, następnie Utwórz blok wewnętrzny i Wstaw TWORZENIE BLOKÓW ZEWNĘTRZNYCH Zad. 15. Przekształć utworzony wcześniej blok wewnętrzny w zewnętrzny, tworząc przy tym nowy folder podając w nazwie swoje imię i nazwisko, a następnie zapisz go na dysku D EDYCJA BLOKÓW ROZBIJ Zad. 16. Rozbij utworzony wcześniej blok wewnętrzny ZADANIA DO SAMODZIELNEJ REALIZACJI Zad. 18. Narysuj jak poniżej używając warstw. Utwórz blok wewnętrzny, następnie Wstaw blok Zad. 19. Dodaj nowe warstwy: Zad. 20. Narysuj obiekt jak poniżej używając wcześniej utworzonych warstw Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 2
3 1 Sprawdzenie wiadomości z poprzednich zajęć Zad. 1. Narysuj kwadrat o boku 200, następnie: a) zaokrąglić dwa rogi (promień zaokrąglenia 50), b) sfazować dwa rogi (wielkość fazy 30 i 50), c) wykonać trzy odsunięcia na 30 jednostek każda Zad. 2. Narysuj trzy okręgi o promieniach 20. Następnie przy pomocy narzędzia Utnij, usuń niepotrzebne części okręgów, tak by powstał rysunek po prawej. Wskazówka: Użyj trybów lokalizacji: ćwiartka i punt przecięcia, żeby okręgi były równo rozłożone. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 3
4 Zad. 3. Narysuj prostokąt 200 na 100 i okrąg o promieniu 10, odsunięty 30 jednostek od lewej i dolnej krawędzi. Następnie utwórz szyk prostokątny z okręgu na 3 wiersze i odległość między nimi 25 oraz 4 kolumny w odległościach na 35 jednostek. Zad. 4. Narysuj figurę składającą się z 3 prostokątów 200x40 (użyj polecenia szyk) oraz okręgu o promieniu 70 i środku w punkcie przecięcia się przekątnych prostokątów. Utwórz 3 kopie i zmodyfikuj je jak poniżej, wykorzystując poznane polecenia. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 4
5 Zad. 5. Narysuj poniższą figurę używając szyku i ucinania. Zad. 6. Użyj polecenia wydłuż. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 5
6 Zad. 7. Przy użyciu polecenia Przerwij w punkcie zmodyfikuj obiekt po lewej. Zad. 8. Przy użyciu polecenia Przerwij zmodyfikuj obiekt po lewej. Zad. 9. Narysuj okrąg o promieniu 100, a następnie wpisz do niego pięciobok jak na rysunku po lewej. Następnie przerwij pięciobok w punktach A i B, które są środkami symetrii wskazanych boków i odsuń tak powstały element w prawo o jednostek pod kątem 18 stopni, żeby otrzymać rysunek jak po prawej stronie. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 6
7 2 Praca na warstwach Warstwy to narzędzie, które pozwala na przyspieszenie pracy przy tworzeniu dokumentacji technicznej, umieszczone są w pasku narzędziowym o tej samej nazwie. W pasku rozwijalnym wybieramy warstwę którą chcemy rysować. Po włączeniu programu na rysunku domyślnym istnieje warstwa o nazwie 0. Program AutoCAD pozwala na definiowanie warstw dzięki czemu praca nad tworzeniem dokumentacji technicznej staje się bardziej zrozumiała, a umiejętne stosowanie warstw może znacząco przyspieszyć proces rysowania. Włącz/wyłącz widoczność warstwy Zamrożenie warstwy Zamknięcie warstwy Kolor warstwy Nazwa warstwy Projektant może więc wpisać nazwę warstwy (najlepiej jeśli to jest nazwa znacząca, np. wymiarowanie, osie symetrii, linia konstrukcyjna, kreskowanie, pomocnicza) oraz wprowadzić odpowiednio dla każdej inny kolor, rodzaj i szerokość (grubość) linii. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 7

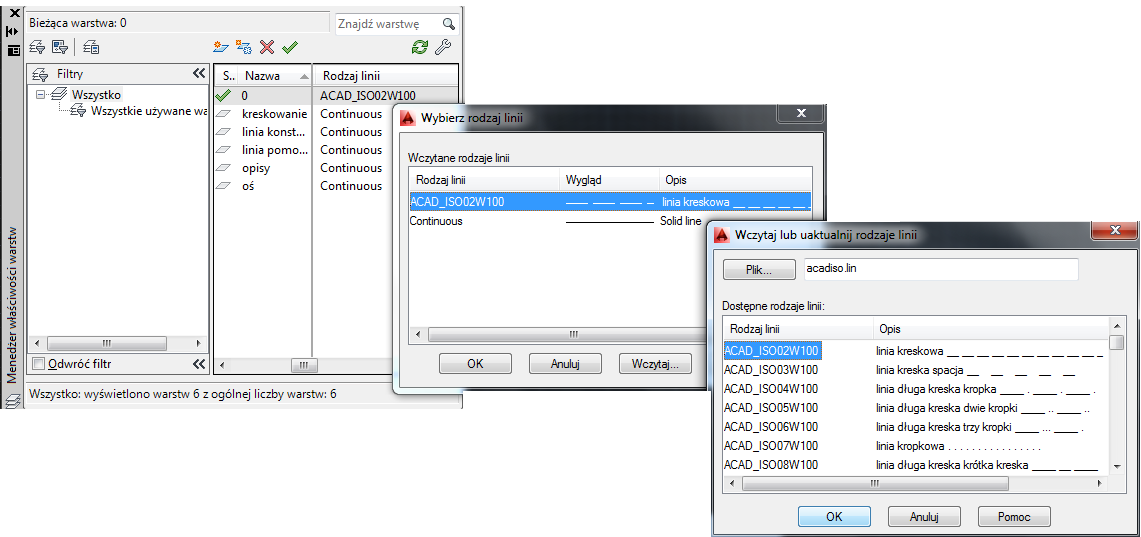

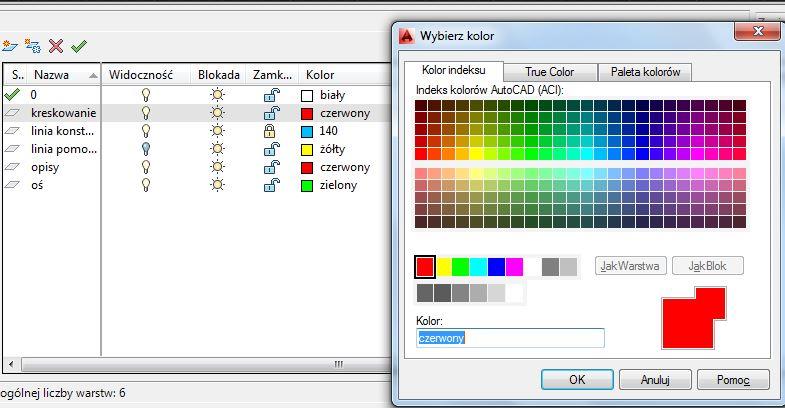

8 Po wybraniu polecenia Właściwości warstwy pojawi nam się okno Menadżer właściwości, w którym możemy dodawać nowe warstwy, usuwać istniejące, modyfikować i tymczasowo ukrywać ich widoczność na rysunku lub wydruku Ustaw bieżącą warstwę Oznacza bieżącą warstwę na której pracujemy. Warstwę bieżącą ustawiamy poprzez wybranie jej w oknie Menadżera właściwości i kliknięci na ikonę Ustaw Usuń warstwę Pozwala na usunięcie istniejącej warstwy. Należy pamiętać, że niemożliwe jest usunięcie bieżącej warstwy Widoczność Ikona żarówki służy do wyłączenia warstwy w całym rysunku. Obiekty umieszczone na niej nie będą ani widoczne, ani drukowane. W ten sposób wyłączone warstwy nie są widoczne na ekranie, ale obciążają system koniecznością ich przetwarzania. Dobrą stroną tego jest fakt, że są one na bieżąco regenerowane i po włączeniu pojawiają się bardzo szybko na ekranie. W celu ukrycia warstwy wystarczy kliknąć na żarówkę warstwy.. Niemożliwe jest zablokowanie bieżącej Blokada Ikona słoneczka podobnie jak żarówki służy do wyłączenia warstwy. Obiekty umieszczone na niej nie będą ani widoczne, ani drukowane. W odróżnieniu jednak od poprzedniej opcji, obiekty umieszczone na warstwie wyłączonej w ten sposób nie są przetwarzane przez system, co przy bardziej skomplikowanych rysunkach odciąża komputer. Po włączeniu warstwy konieczna jest regeneracja(polecenie Widok->REGEN), która w tym przypadku nie jest przeprowadzana automatycznie. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 8
9 2.1.5 Zamknięcie Zablokowuje lub odblokowuje warstwę globalnie w całym rysunku. Nasze warstwy będą nadal widoczne, ale uniemożliwimy ich modyfikacje co pozwoli nam uniknąć sytuacji wprowadzenia nieplanowanych zmian w obiektach, których nie chcemy modyfikować Blokada wydruku Określa dla całego rysunku czy dana warstwa będzie drukowana. Tworzenie nowych warstw Po wybraniu polecenia możemy przystąpić do dodania nowej warstwy. W pierwszej kolejności definiujemy jej nazwę. Mając założone interesujące nas warstwy, możemy spokojnie zająć się przypisywaniem im kolorów. Aby tego dokonać, klikamy "kwadracik" z kolorem i pokazuje się okienko zawierające paletę aktualnie dostępnych kolorów. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 9
10 Kolejną ważna cecha każdej warstwy jest szerokość linii, która też nadaje charakter całemu rysunkowi, przykładowo linia konstrukcyjna nie będzie takiej grubości jak linia osiowa. Ważnym krokiem do profesjonalnie wykonanego rysunku będzie przypisanie kolejnym warstwom odpowiedniego rodzaju linii. Jak wiemy, linie osiowe składają się z naprzemianległych kropek i kresek, więc powinniśmy taką linię przypisać do tej warstwy. Aby tego dokonać, na warstwie Oś klikamy napis Continous. Po tym zabiegu otwiera się okienko pozwalające wybrać rodzaj linii. Domyślnie program ustawia nam linie ciągłą. I tu spotyka nas pierwsza niespodzianka -w otwartym okienku nie ma naszej linii. Przycisk Wczytaj pozwalający uzupełnić cały pakiet potrzebnych nam linii. Po naciśnięciu zatem ten przycisk ukaże się kolejne okno zawierające wszystkie rodzaje linii. Są one zgromadzone w pliku acadiso.lin. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 10
11 Zad. 10. Utwórz dwie warstwy o nazwach OBRAZ i RAMA o ustawieniach jak na rysunku poniżej. Zad. 11. W odpowiednich warstwach utwórz rysunki jak poniżej. Zad. 12. Zablokuj warstwę Rama. Zad. 13. Ustaw warstwę 0 jako bieżącą. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 11
12 3 Bloki rysunkowe Często zdarzają się sytuacje, kiedy w projekcie występują powtarzające się elementy. Niektóre z nich są obiektami znormalizowanymi i występują w wielu rysunkach. W takiej sytuacji, zamiast kopiować poszczególne, już raz stworzone obiekty z innych rysunków czy w obrębie jednego rysunku, warto w tym zakresie skorzystać z możliwości programu AutoCAD i zastosować bloki. Blok jest elementem złożonym, a jego składnikami mogą być dowolne obiekty graficzne. Raz definiowany blok można wykorzystać wielokrotnie i nie tylko w ramach jednego rysunku, ale także w innych, po uprzednim zapisaniu go na dysk. Rodzaje bloków Program umożliwia nam utworzenie własnej biblioteki powtarzalnych elementów i korzystać z niej podczas wykonywania codziennych projektów. Biblioteka taka może być uzupełniana w miarę możliwości i w miarę potrzeb. Bloki rysunkowe, udostępniane przez program AutoCAD, możemy podzielić na dwa rodzaje: Blok wewnętrzny, Blok zewnętrzny Bloki wewnętrzne są tworzone przez użytkownika na potrzeby danego rysunku i w nim przechowywane. Natomiast bloki zewnętrzne są zapisywane na dysku, dzięki czemu istnieje możliwość korzystania z nich podczas tworzenia kolejnego rysunku oraz przez innych pracowników w firmie. Tworzenie bloków wewnętrznych Mając przygotowany rysunek możemy zabrać się za tworzenie bloku wewnętrznego. Klikamy na ikonkę, po czym pojawi się okno dialogowe w którym zapisujemy nasz blok podając jego nazwę (w tym przypadku Okno) czy też szczegółowy opis, następnie wybieramy polecenie. Nazwa jaką wprowadzamy powinna być jasna, ponieważ taka jak XCV123 nic nikomu nie powie. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 12
13 Zaznaczamy obiekt do przekształcenia i zatwierdzamy przez Enter. Po zatwierdzeniu ponownie pojawi się okno dialogowe, gdzie należy wybrać punkt wstawienia (punkt charakterystyczny -porównywalny z punktem bazowym) i zatwierdzamy klawiszem Enter. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 13
14 Wstawianie bloków do rysunku W celu wstawienia utworzonego przez nas bloku do rysunku wciskamy ikonkę polecenia Wstaw blok. Naszym oczom ukaże się okienko dialogowe, gdzie wybieramy z paska rozwijalnego utworzy przez nas blok (Okno)i zatwierdzamy naciskając OK. Ważne jest, aby funkcja Określ na ekranie była zaznaczona wypadku obraz zostanie wstawiony w podane współrzędne. - w przeciwnym Zad. 14. Narysuj jak poniżej, następnie Utwórz blok wewnętrzny i Wstaw. Tworzenie bloków zewnętrznych Mając przygotowany blok wewnętrzny możemy wykonać z niego blok zewnętrzny. Najprostszą metodą utworzenia takiego bloku jest wpisanie polecenia PISZBLOK, po czym pojawi się okno dialogowe. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 14
15 Zad. 15. Przekształć utworzony wcześniej blok wewnętrzny w zewnętrzny, tworząc przy tym nowy folder podając w nazwie swoje imię i nazwisko, a następnie zapisz go na dysku D. Edycja bloków Odnośnik do bloku można edytować dowolnymi poleceniami programu AutoCAD, takimi jak np. przesuń, obróć, skaluj, kopiuj. Bloki mają to do siebie, że po kliknięciu na niego zaznacza się całość. Aby dokonać edycji poszczególnych fragmentów, musimy użyć narzędzia Rozbij. Rozbij Polecenie to rozbija obiekt złożony na jego części składowe (rysunek z lewej). Po kliknięciu ikonki Rozbij wskazujemy obiekty do rozbicia, a następnie możemy już przejść do ich edycji, posługując się poznanymi wcześniej narzędziami. Polecenie Rozbij możemy też użyć do rozbijania polilinii, multilinii, wymiaru, regionu i szyku. Zad. 16. Rozbij utworzony wcześniej blok wewnętrzny. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 15
16 4 Zadania do samodzielnej realizacji Zad. 18. Narysuj jak poniżej używając warstw. Utwórz blok wewnętrzny, następnie Wstaw blok. Zad. 19. Dodaj nowe warstwy: Kreskowanie- kolor czerwony, szerokość linii 0.20, linia ciągła, Linia konstrukcyjna- kolor biały, szerokość 0.25,linia ciągła, Przekrój kolor zielony, szerokość 0.20, linia ciągła, Linia osiowa- kolor błękitny, szerokość 0.15, linia przerywana. Zad. 20. Narysuj obiekt jak poniżej używając wcześniej utworzonych warstw. Wskazówki: przekrój narysuj używając splajnu, a do zaokrąglonych elementów użyj łuku lub polilinii przekształconej w łuk. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, Jacek.Brozyna@prz.edu.pl str. 16
17 Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 17
