ZBIORNIKÓW NA OLEJ OPAŁOWY SOTRALENTZ
|
|
- Kazimiera Marcinkowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 KOMFORT VARIOLENTZ INSTRUKCJA MONTAŻU ZBIORNIKÓW NA OLEJ OPAŁOWY SOTRALENTZ RF74 POŁĄCZONY SYSTEM NAPEŁNIANIA Z TWORZYWA SZTUCZNEGO OBECNOŚCI I SUKCESÓW LAT NA POLSKIM RYNKU 20 LAT OBECNOŚCI I SUKCESÓW NA POLSKIM RYNKU 20 EUROLENTZ, VARIOLENTZ O VARIOLENTZ KOMFORT dotvczace eksploatacii Wskazówki dotycz¹ce monta u i eksploatacji olei opa³owv napedowv zbiorników na olej opa³owy i napêdowy

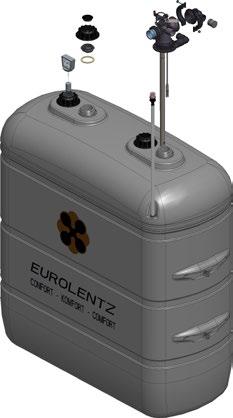

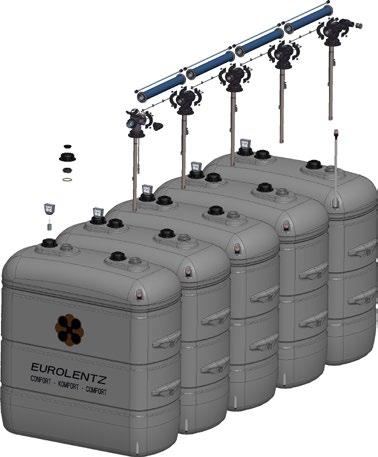

2 EUROLENTZ-KOMFORT, EUROLENTZ-KOMFORT «BASIC» EUROLENTZ-VARIOLENTZ Wskaźnik poziomu oleju 2. Uszczelka płaska 3. Gwint 4. Nakrętka 5. Kapturek ochronny 6. Adapter przyłączeniowy 2 (R2) 7. Dźwigienka zaworowa 8. Nakrętka z tworzywa sztucznego 9. Śruby M8x Obejmy mocujące 11. Kolanko odpowietrzające Ø70mm 12. Zatyczka odpowietrzająca. Nakrętka M8. Gniazdo kablowe 15. Kolanko odpowietrzające Ø40mm 16. Jednostka podstawowa 17. Nakrętka 18. Wskaźnik wartości granicznych 19. Teleskopowa rurka napełniająca 20. Wskaźnik ostrzegający o przecieku, teleskopowa rurka napełniająca 21. Miejsce na uchwyt Wskaźnik poziomu oleju 2. Uszczelka płaska 3. Gwint 4. Nakrętka 5. Kapturek ochronny 6. Teleskopowa rurka napełniająca 7. Nakrętka 8. Adapter przyłączeniowy 2 (R2) 9. Dźwigienka zaworowa 10. Kabel łączący 11. Śruby M8x Obejmy mocujące. Nakrętka z tworzywa sztucznego. Rurka rozbudowująca = rurka do napełniania i odpowietrzania 15. Przewód do pobierania 16. Wskaźnik wartości granicznych 17. Jednostka podstawowa 18. Kolanko odpowietrzające Ø40mm 19. Nakrętka M8 20. Kolanko odpowietrzające Ø70mm 21. Gniazdo kablowe 22. Zatyczka odpowietrzająca 23. Wskaźnik ostrzegający o przecieku 24. Miejsce na uchwyt

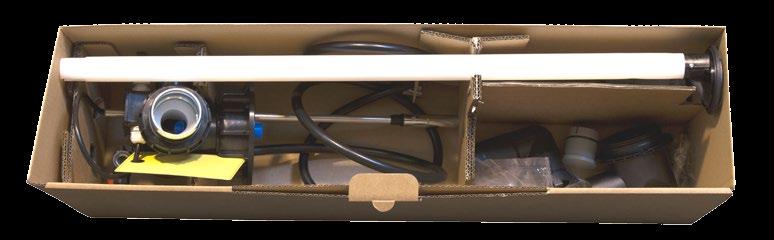

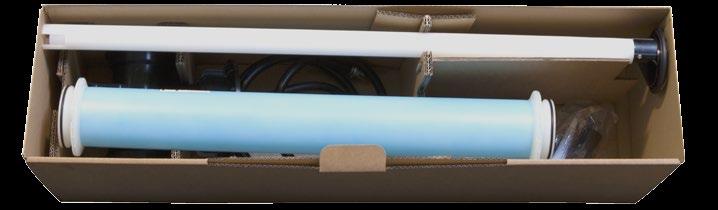

3 1. JEDNOSTKA PODSTAWOWA (EB2012P) Pakiet podstawowy (EB2012P) zawiera akcesoria do każdego pojedynczego zbiornika AKCESORIA SĄ DOSTARCZANE W JEDNYM KARTONIE I SPRZEDAWANE ODDZIELNIE Widok z góry na pakiet podstawowy Jednostka podstawowa. Adapter przyłączeniowy z lokalnym przewodem napełniającym 2 (R2) Teleskopowa rura piankowa Elementy do montażu ściennego Wtyczka kablowa zamontowana do jednostki podstawowej Plastikowa torebka zawierająca: 1 tubkę smaru 12 1 korek z tworzywa sztucznego 1 plastikową nakrętkę 19 1 uszczelka typu Ruckfentil Kolanko odpowietrzające Ø40mm Kolanko odpowietrzające Ø70mm 2 obejmy mocujące Plastikowa torebka zawierająca 2 śruby M8x30 i 2 śruby M8 Zatyczka odpowietrzająca Informacje dla dostawców oleju Zapasowe uszczelki okrągłe (O-Ring) Przyłącze do kotła UWAGA! Przed rozpoczęciem montażu należy sprawdzić, czy pakiet podstawowy jest kompletny. 3
4 2. PAKIET ROZBUDOWUJĄCY (EC2012P) Pakiet rozbudowujący (EC2012P) zawiera akcesoria do kolejnego zbiornika w przypadku wykorzystywania ustawienia rzędowego AKCESORIA SĄ DOSTARCZANE W JEDNYM KARTONIE I SPRZEDAWANE ODDZIELNIE Jednostka rozbudowująca Teleskopowa rurka piankowa Rurka rozbudowująca = rurka napełniająca i odpowietrzająca Rurka pobierająca Ø10mm 4 Obejmy mocujące Plastikowa torebka zawierająca 2 śruby M8x30 i 2 nakrętki M8 Plastikowa torebka zawierająca: 1 tubkę smaru 2 plastikowe nakrętki 2 uszczelki do przewodu pobierającego 4 zaciski kablowe Kabel łączący Kolanko zwrotne Kolanko do przewodu pobierającego Widok z góry na pakiet rozbudowujący Tylko w pakiecie EC2012P Występuje tylko w pakiecie rozbudowującym z przekierowaniem Szer. zbiornika 880mm 17 UWAGA! Przed rozpoczęciem montażu należy sprawdzić, czy pakiet rozbudowujący jest kompletny. 4
5 3. PRZYCINANIE WĘŻA SSĄCEGO NA DŁUGOŚĆ Stożek Część podstawy Wąż ssący 1. Przesunąć część podstawy do tyłu w kierunku do środka węża 2. Usunąć stożkową tuleję 3. Przyciąć na długość wąż ssący do odpowiedniej długości zgodnie z wskazaniami w tabeli 4. Ponownie wcisnąć tuleję stożkową do końcówki węża 5. Część podstawy przeciągnąć nad stożkiem na tyle daleko, aby podstawa nie mogła się już sama przesunąć 6. Potwierdzić prawidłowe przycięcie węża ssącego zaznaczając to krzyżykiem w tabeli poniżej Typ zbiornika EuroLentz Komfort EuroLentz Komfort «Basic» EuroLentz Oznaczenie zbiornika Vario- Lentz Długość węża L od dolnego brzegu obudowy (nie licząc podstawy) Skrócić wąż o «xxx» Zaznaczyć w celu potwierdzenia przycięcia węża do odpowiedniej długości 700 TELK TELKB TELK TELKB TELK TELKB TELK TELKB TELK TELB TELH TELB TEL TEL TEL TVL TVL TVL
6 4. USTAWIANIE WSKAŹNIKA WARTOŚCI GRANICZNYCH (GWG) DLA BEZPIECZNYCH ZBIORNIKÓW Z TWORZYWA SZTUCZNEGO Z PODWÓJNYMI ŚCIANKAMI I DLA ZBIORNIKÓW Z TWORZYWA SZTUCZNEGO Z POJEDYNCZĄ ŚCIANKĄ Ustawianie wskaźnika wartości granicznych dla bezpiecznych zbiorników Sotralentz z tworzywa sztucznego z podwójnymi ściankami należy przeprowadzić zgodnie ze wskazaniami zawartymi w tabeli 1. Ustawianie wskaźnika wartości granicznych dla bezpiecznych zbiorników z tworzywa sztucznego z pojedynczymi ściankami należy przeprowadzić zgodnie ze wskazaniami zawartymi w tabeli 2. Przełączniki pływakowe elementów rozbudowujących są ustawiane fabrycznie zgodnie ze wskazaniami zawartymi w ogólnym zezwoleniu nadzoru budowlanego dla produktu. nastawczy X Etap pracy: ustalenie liczby i pojemości połączonych zbiorników. nastawczy jest ustalany na podstawie tabeli 1 lub 2. Nastawić wskaźnik wartości granicznych tak jak przedstawiono na rysunku. Tabela 1: Sotralentz bezpieczne zbiorniki z tworzywa sztucznego o podwójnych ściankach Liczba zbiorników pojedynczego zbiornika całkowita [m³] 750 / 1000 TELK 69 nastawczy X kontrolny Y litrów 0, litrów 1, litrów 1, litrów 2, litrów 2, litrów 3, litrów 3, litrów 4, litrów 3, litrów 5, litrów 4, Liczba zbiorników 1000 litrów 6, pojedynczego zbiornika całkowita [m³] 2000 TELK 78 nastawczy X kontrolny Y litrów 2, litrów 4, litrów 6, litrów 8, litrów 10, litrów 12, X - nastawczy Y - kontrolny S - Dobrana długość sondy 510 mm Liczba zbiorników pojedynczego zbiornika całkowita [m³] 1000 /1500 TELK 75 nastawczy X kontrolny Y litrów 1, litrów 1, litrów 2, litrów 3, litrów 3, litrów 4, litrów 4, litrów 6, litrów 5, litrów 7, litrów 6, litrów 9, UWAGA! y nastawcze wskaźnika wartości granicznej są przewidziane na pobieraną ilość 30 l/h. Podane wymiary odniesienia należy zwiększyć o 10mm w przypadku zwiększania pobieranej ilości o 10 l/h! 6
7 4. USTAWIANIE WSKAŹNIKA WARTOŚCI GRANICZNYCH (GWG) DLA BEZPIECZNYCH ZBIORNIKÓW Z TWORZYWA SZTUCZNEGO Z PODWÓJNYMI ŚCIANKAMI I DLA ZBIORNIKÓW Z TWORZYWA SZTUCZNEGO Z POJEDYNCZĄ ŚCIANKĄ Tabela 2: Sotralentz bezpieczne zbiorniki z tworzywa sztucznego z pojedynczą ścianką Liczba zbiorników pojedynczego zbiornika całkowita [m³] nastawczy X kontrolny Y 500 / 750 / 1000 TVL litrów 0, litrów 0, litrów 1, litrów 1, litrów 1, litrów 2, litrów 1, litrów 2, litrów 3, litrów 2, litrów 3, litrów 4, litrów 2, litrów 3, litrów 5, litrów 3, litrów 4, litrów 6, Liczba zbiorników pojedynczego zbiornika całkowita [m³] nastawczy X kontrolny Y 750 / 1000 TEL litrów 0, litrów 1, litrów 1, litrów 2, litrów 2, litrów 3, litrów 3, litrów 4, litrów 3, litrów 5, litrów 4, litrów 6, Liczba zbiorników Liczba zbiorników pojedynczego zbiornika całkowita [m³] nastawczy X kontrolny Y 2000 TEL litrów 2, litrów 4, litrów 6, litrów 8, litrów 10, litrów 12, Liczba zbiorników pojedynczego zbiornika pojedynczego zbiornika całkowita [m³] całkowita [m³] nastawczy X nastawczy X kontrolny Y 1000 /1500 TEL litrów 1, litrów 1, litrów 2, litrów 3, litrów 3, litrów 4, litrów 4, litrów 6, litrów 5, litrów 7, litrów 6, litrów 9, kontrolny Y 2500 TEL litrów 2, litrów 5, litrów 7, litrów 10, litrów 12, litrów 15, UWAGA! y nastawcze wskaźnika wartości granicznej są przewidziane na pobieraną ilość 30 l/h. Podane wymiary odniesienia należy zwiększyć o 10mm w przypadku zwiększania pobieranej ilości o 10 l/h! 7
8 5. MONTAŻ JEDNOSTKI PODSTAWOWEJ EB2012P Montaż należy przeprowadzić zgodnie z etapami zilustrowanymi poniżej. Jednostka podstawowa EB2012P dla pojedynczego zbiornika Etap 1: Wyciągnąć jednostkę podstawową z kartonu. Etap 2: Wąż pobierający wsunąć przez duży otwór w teleskopowej rurce piankowej Etap 3: Wsunąć do oporu teleskopową rurkę piankową do jednostki podstawowej Etap 4: Maksymalnie naciągnąć rurkę teleskopową i włożyć ją razem z wężem do pobierania do otworu zbiornika Etap 5: Lekko przykręcić jednostkę podstawową Etap 6: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na kolanku odpowietrzającym Ø40mm Kolanko odpowietrzające może być zamocowane na jednostce podstawowej tylko poziomo (skierowane do przodu). Etap 7: Zatrzasnąć kolanko odpowietrzające Ø40mm w jednostce podstawowej Etap 8: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na jednostce podstawowej Etap 9: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na kolanku odpowietrzającym Ø70mm Etap 10: Kolanko odpowietrzające Ø70mm wsunąć do oporu do jednostki podstawowej Etap 11: Zamocować kolanko odpowietrzające Ø70mm na jednostce podstawowej przy pomocy obejm Etap 12: Za pomocą śruby M8x30 i nakrętki skręcić ze sobą obejmy Etap : Lekko natłuścić odpowietrzającą smarem zatyczkę Etap : Wsunąć do oporu zatyczkę odpowietrzającą Ø40mm do kolanka odpowietrzającego Ø40mm lub Ø70mm Etap 15: Kolanko odpowietrzające Ø70mm można regulować stosownie do potrzeb 8
9 5. MONTAŻ JEDNOSTKI PODSTAWOWEJ EB2012P Niezbędne jest przestrzeganie kolejności niżej zilustrowanych etapów montażu wszystkich elementów jednostki podstawowej EB2012P na pojedynczym zbiorniku. Etap 16: Kolanko odpowietrzające Ø40mm można regulować stosownie do potrzeb Etap 17: Przewód pobierający pomocą gumowej zatyczki 12 uszczelnić za Etap 18: Zamocować gumową zatyczkę pomocy korka z tworzywa sztucznego 11 przy Etap 19: Odizolować przewody kabelkowe odporne na wilgoć 2x 1mm 2 i podłączyć do jednostki podstawowej tak, jak pokazano na fotografii Etap 20: Odizolować drugi koniec przewodu kabelkowego odpornego na wilgoć 10mmi podłączyć do elementu do montażu na ścianie Przewód poboru Etap 21: Umieścić gniazdo kablowe podstawowej Podłączyć przewód poboru na miejscu budowy za pomocą cylindrycznej dwuzłączki wkręcanej G 3/8 i załączonego pierścienia uszczelniającego o przekroju okrągłym (o-ring) do zaworu szybkozamykającego. Przy uruchomieniu dźwignia zaworu musi znajdować się w położeniu pionowym. Przewód ssący zapewnia równomierne pobieranie oleju ze wszystkich zbiorników systemu. na jednostce Zamontować armaturę do montażu ściennego bezpośrednio obok króćca napełniającego zbiornika. Do połączenia między jednostką podstawową i armaturą użyć przewodu kabelkowego z izolacją odporną na wilgoć NYMHY 2x 1mm 2 Odizolować końcówki przewodu 10 mm. Odkręcić pokrywę skrzynki zaciskowej za pomocą śrubokręta Przeprowadzić kabel przez dławik PG i podłączyć do obu wolnych zacisków Elektryczne podłączenie jednostki podstawowej Etap 22: Wykręcić korek gwintowy z czwartej nakrętki Montaż złącza rurowego śrubowego Etap 23: Powoli wsunąć obciążnik mechanicznego wskaźnika poziomu do bezpiecznego zbiornika na olej opałowy. Dokręcić mechaniczny wskaźnik poziomu oleju w nakrętce. Osadzić pierścień uszczelniający o przekroju okrągłym (o-ring) 9 x 3mm (a) Wkręcić złącze rurowe śrubowe G3/8 DIN 2353 Dociągnąć złącze rurowe śrubowe z maks. 20N, kontrując przy tym armaturę kluczem 24 Wprowadzić rurę w złącze śrubowe Dociągnąć nakrętkę kontrując złącze System poboru przystosowany jest do zużycia na poziomie maks. 30l/h (25 kg/h). W przypadku zapotrzebowania na większą wydajność należy skontaktować się z producentem. 6. podłączenie elektryczne wskaźnika wartości granicznych (GWG) 9 UWAGA! Dokręcanie nakrętki Prawidłowe działanie wskaźnika wartości granicznej należy sprawdzić za pomocą odpowiedniego przyrządu. Montaż wskaźnika wartości granicznej należy udokumentować w rozdziale 11 na str. 15.
10 7. MONTAŻ ELEMENTU ROZBUDOWUJĄCEGO EC2012P NA DRUGIM ZBIORNIKU Montaż należy zawsze przeprowadzać zgodnie ze zilustrowanymi poniżej etapami Etap 1: Wyciągnąć element rozbudowujący z dostarczonego pudełka Etap 2: Wąż pobierający wsadzić przez duży Etap 3: Wsunąć do oporu teleskopową rurkę otwór w teleskopowej rurce piankowej piankową do elementu rozbudowującego Etap 4: Maksymalnie naciągnąć rurkę teleskopową i wsadzić ją razem z wężem do pobierania do otworu zbiornika Etap 5: Lekko przykręcić element rozbudowujący Etap 6: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na elemencie rozbudowującym Etap 7: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na jednostce podstawowej Etap 8: Wsunąć rurę rozbudowującą rozbudowującego 15 do elementu Etap 9: Włożyć do oporu rurę rozbudowującą do jednostki podstawowej 15 Etap 10: Zamocować rurę rozbudowującą na jednostce podstawowej i na elemencie rozbudowującym za pomocą obejm Etap 11: pomocą śrub M8x30 skręcić obejmy Etap 12: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na jednostce podstawowej Etap : Lekko natłuścić okrągłą uszczelkę typu O-ring na kolanku odpowietrzającym Ø70mm Etap : Wsunąć do oporu kolanko odpowietrzające Ø70mm do elementu rozbudowującego Etap 15: Kolanko odpowietrzające Ø70mm zamocować na elemencie rozbudowującym za pomocą obejm 10
11 7. MONTAŻ ELEMENTU ROZBUDOWUJĄCEGO EC2012P NA DRUGIM ZBIORNIKU Montaż należy zawsze przeprowadzać zgodnie ze zilustrowanymi poniżej etapami Element rozbudowujący na drugim zbiorniku - EC2012P Etap 16: Za pomocą śrub M8x30 i nakrętki skręcić ze sobą obejmy Etap 17: Lekko natłuścić smarem okrągłą uszczelkę typu O-ring na zatyczce odpowietrzającej11 Etap 18: Wsunąć do oporu zatyczkę odpowietrzającą do kolanka Ø70mm 11 Etap 19: Z obu stron aluminiowego przewodu pobierającego Ø10 włożyć nakrętki z tworzywa sztucznego Etap 20: Z obu stron aluminiowego przewodu pobierającego Ø10 wsunąć uszczelki do rurek pobierających Etap 21: Wsunąć aluminiowy przewód pobierający Ø10 do jednostki podstawowej i do elementu rozbudowującego i zacisnąć 16 Etap 22: Na ostatnim elemencie rozbudowującym uszczelnić przewód pobierający za pomocą gumowego korka 12 Etap 23: Zamocować gumowy korek 12 za pomocą zatyczki z tworzywa sztucznego 22 Etap 24: Podłączyć jednostkę podstawową do elementu rozbudowującego za pomocą kabla łączącego 22. Wszystkie dodatkowe elementy rozbudowujące muszą być ze sobą połączone kablem łączącym Etap 25: Podłączyć wtyczkę kabla elementu rozbudowującego do ostatniego 22 Etap 26: Zamocować kabel łączący na aluminiowym przewodzie pobierającym Ø10 pomocą uchwytu do kabla za Etap 27: Odkręcić korek gwintowany z czwartej nakrętki Etap 28: Powoli wsunąć obciążnik mechanicznego wskaźnika poziomu oleju do bezpiecznego zbiornika na olej opałowy. Dokręcić mechaniczny wskaźnik poziomu oleju w nakrętce. Jednostka podstawowa EB2012P zainstalowana na pierwszym zbiorniku w rzędzie (5) zbiorników oraz elementy rozbudowujące EC2012P zainstalowane na każdym kolejnym uzupełniającym zbiorniku w rzędzie. 11
12 8. MONTAŻ ELEMENTU ROZBUDOWUJĄCEGO EC2012P Z KOLANKIEM ZWROTNYM NA DRUGIM ZBIORNIKU Element rozbudowujący EC2012P z kolankiem zwrotnym jest instalowany w taki sam sposób jak zwykły element rozbudowujący EC2012P. Od etapu 12 kolanka zwrotne należy montować kolejno, zgodnie ze zilustrowanymi poniżej etapami. 11 Etap 1: Wsunąć gumowe uszczelki do kolanek pobierających 16 Etap 2: Kolanka pobierające z gumowymi uszczelkami przykręcićdo elementów rozbudowujących Etap 3: Przewód pobierający kolanek pobierających wsunąć do Etap 4: Przykręcić przewód pobierający16 Etap 5: Kolanko zwrotne 12 przymocować do rury rozbudowującej za pomocą obejm i śrub Etap 7: Kabel łączący przy aluminiowym przewodzie pobierającym Ø10 16 przymocować za pomocą uchwytu do kabla Etap 8: Gniazdo kabla przymocować do ostatniego elementu rozbudowującego 12 Etap 6: Kolanko zwrotne z rurą rozbudowującą przymocować do elementów rozbudowujących za pomocą obejm i śrub Zestaw (6) zbiorników ze zmianą kierunku: (1) Jednostka podstawowa EB2012P na pierwszym zbiorniku, (3) Elementy rozbudowujące EB2012P na (3) kolejnych zbiornikach, (1) Element rozbudowujący EB2012P ze zmianą kierunku na (5) zbiorniku oraz (1) Element rozbudowujący EB2012P na ostatnim zbiorniku. Skracanie rury pobierającej zmiany kierunku Typ zbiornika 1000 TELK TELKB TELK TELKB TELK TEL TEL TEL TELK TELKB TELK TELKB TEL TEL TVL TVL TVL 78 Wariant ustawienia Rurę pobierającą skrócić o 25 mm 5 mm 5 mm 265 mm Skracanie rury pobierającej zmiany kierunku >prostopadle< Typ zbiornika 750 TELK TELKB TELK TELKB TELK TELKB TELK TELKB TELK TEL TEL TEL TEL TEL TVL TVL TVL 78 Wariant ustawienia Rurę pobierającą skrócić o 25 mm 5 mm 5 mm 265 mm 12

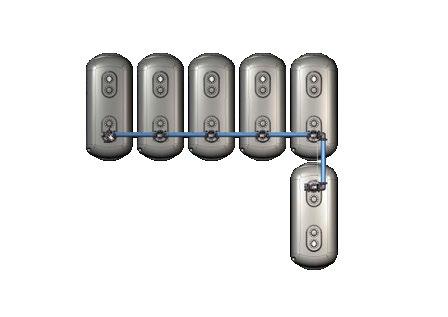

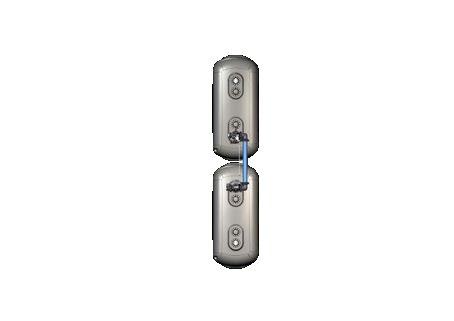

13 9. WARIANTY USTAWIANIA (PRZYKŁADY) 9.1. Bezpieczne zbiorniki Eurolentz Komfort ustawione w rzędzie 9.2. Bezpieczne zbiorniki Eurolentz Komfort w ustawieniu ze zmianą kierunku 9.3. Bezpieczne zbiorniki Eurolentz Komfort ustawione poprzecznie

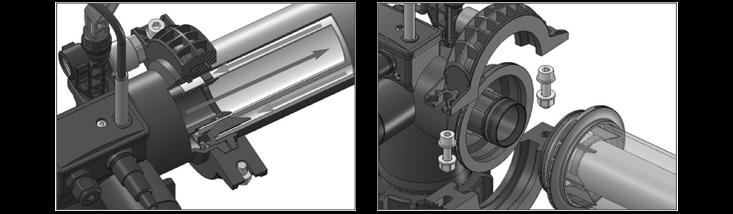

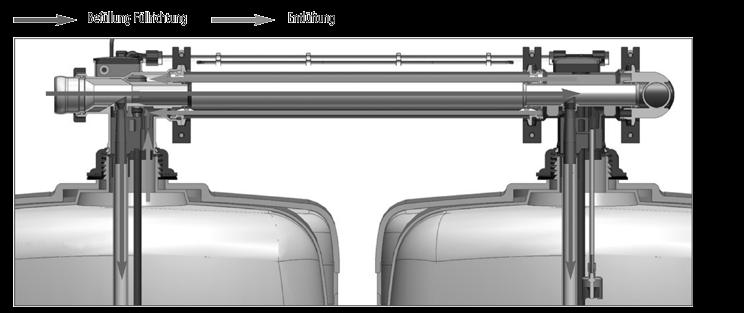

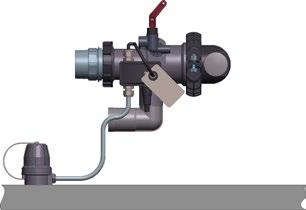

14 10. NOWA ARMATURA DO ZBIORNIKÓW Z TWORZYWA SZTUCZNEGO ze zintegrowanym systemem wskazującym wartości graniczne, odpowietrzeniem i niepołączonym systemem poboru System napełniania dla wszystkich typów zbiorników System napełniania przy ustawieniu rzędowym i narożno-blokowym Rura napełniająca przebiegająca w rurze ochronnej (rurze odpowietrzającej) Zabezpieczenie przed przepełnieniem dla wszystkich zbiorników dzięki systemowi GWG Zintegrowana redukcja ciśnienia w niepołączonym systemie poboru (nie jest konieczna fabryczna armatura wyrównująca ciśnienie) Rurka piankowa wykonana teleskopowo Armatura zbiorników z tworzywa sztucznego umożliwia łatwą instalację i podłączanie istniejących przewodów napełniających, odpowietrzających i jednofazowych przewodów ssących. Sieć wskaźników wartości granicznych zapewnia większe bezpieczeństwo przy napełnianiu. Wszystkie przewody znajdują się w jednym króćcu przyłączeniowym, co zapewnia łatwiejsze prowadzenie przewodów, także przy napełnianiu w ustawieniu narożnym Kierunek napełniania Odpowietrzenie Połączenie rury koncentrycznej nowe akcesoria Przewód odpowietrzający regulowany w zależności od potrzeb
15 11. OŚWIADCZENIE FACHOWCA/SPECJALISTY Niniejszym poświadczam, że niniejszy wskaźnik wartości granicznych został zainstalowany zgodnie z tą instrukcją: Prędkość pobierania =... l/h nastawczy X =... mm kontrolny Y =... mm Bezpieczny zbiornik Eurolentz-Komfort z tworzywa sztucznego z podwójną ścianką Bezpieczny zbiornik Eurolentz-Basic z tworzywa sztucznego z podwójną ścianką Bezpieczny zbiornik Eurolentz z tworzywa sztucznego z pojedynczą ścianką Bezpieczny zbiornik Variolentz z tworzywa sztucznego z pojedynczą ścianką Typ zbiornika:... Numer ogólnego zezwolenia nadzoru budowlanego do stosowania produktu: Z Z Z Liczba zbiorników:... sztuk (maksymalnie 6 sztuk) Łączna pojemność:... litrów Eksploatator i miejsce, w którym znajduje się instalacja: Zakład instalujący: Data, podpis: 15

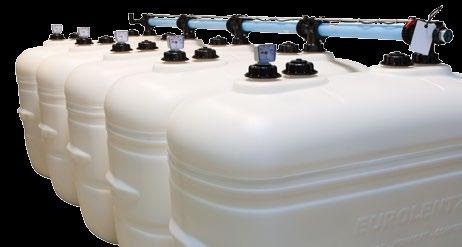

16 SOTRALENTZ ZBIORNIKI NA OLEJ OPAŁOWY DLA TWOJEJ WYGODY Zgodnie z ogólnym zezwoleniem nadzoru budowlanego przeznaczone tylko do składowanych mediów Ppołączony system napełniania z tworzywa sztucznego to: Kompletny zestaw zbiorników Struktura samonośna Przystosowany do wąskich przepustów Zapewnia elastyczne dostosowanie pojemności magazynu w zależności od potrzeb Oferuje wiele wariantów ustawienia Zezwolenie: EuroLentz: Z VarioLentz: Z EuroLentz-Komfort: Z Jednostka podstawowa EB2012P zamontowana na (1) pierwszym zbiorniku w ustawieniu rzędowym, składającym się z pięciu zbiorników. Od (2) drugiego do (5) piątego zbiornika zamontowano elementy rozbudowujące EC2012P. Wszystkie rozwiązania i ekspertyzy SOTRALENTZ dostępne na stronie Informacje zawarte w niniejszej instrukcji montażu w momencie ich wydrukowania były zgodne z dostępną wiedzą. Sotralentz stale pracuje nad doskonaleniem swoich produktów i zastrzega sobie prawo zmiany danych technicznych, modeli i wyposażenia bez zmiany stanowiska czy odpowiedzialności w stosunku do kogokolwiek w tym względzie. Sotralentz Sp. z o.o., ul. Unii Europejskiej 26, Skierniewice tel fax: biuro@sotralentz.pl www: Opracowano i wyprodukowano przy zachowaniu kontroli jakości zgodnie z normą RF 74 - Art /20 - SOTRALENTZ Sp. z o.o. Zastrzega się możliwość wprowadzenia zmian technicznych.
