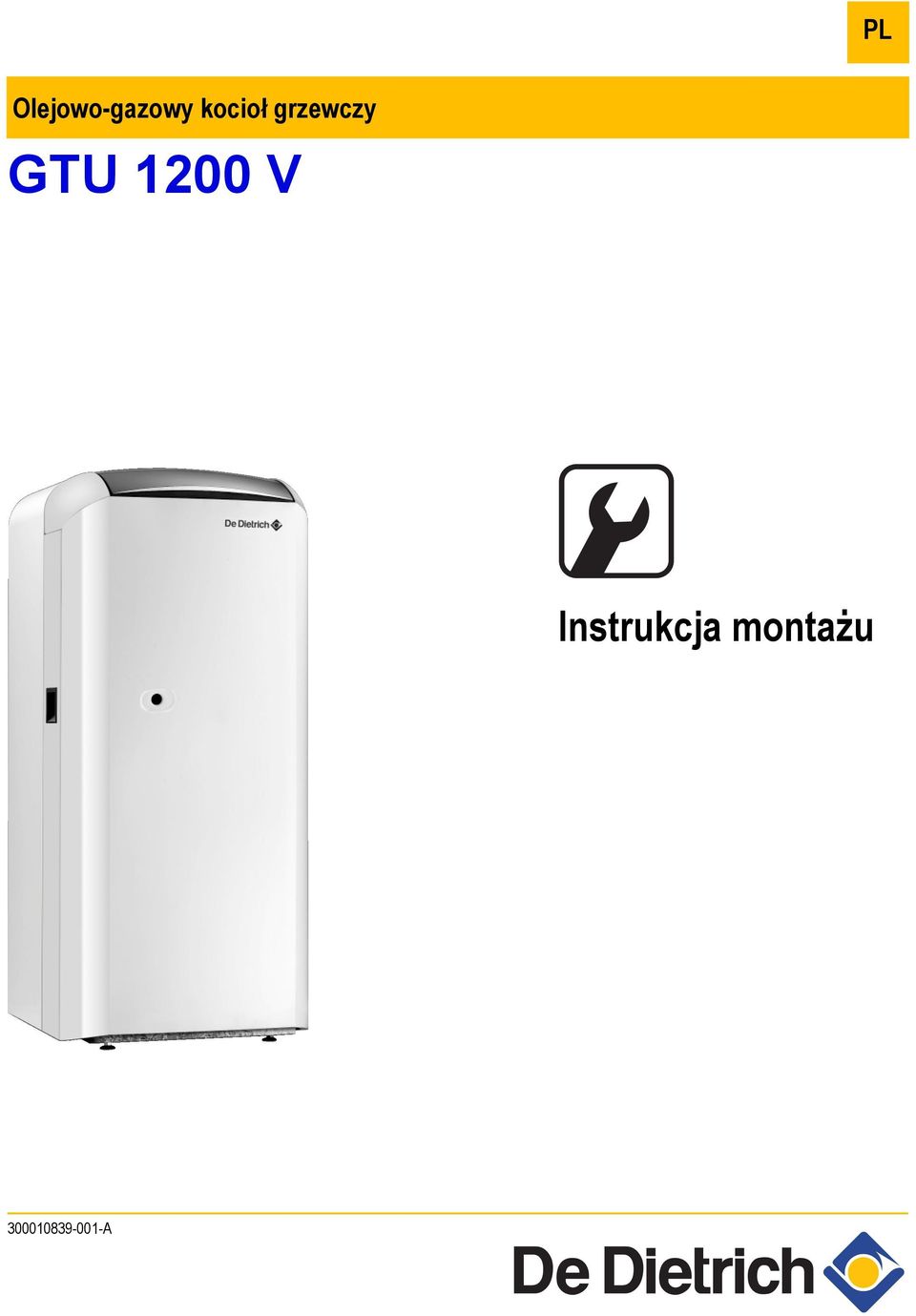

1 PL Olejowo-gazowy kocioł grzewczy GTU 1200 V Instrukcja montażu A

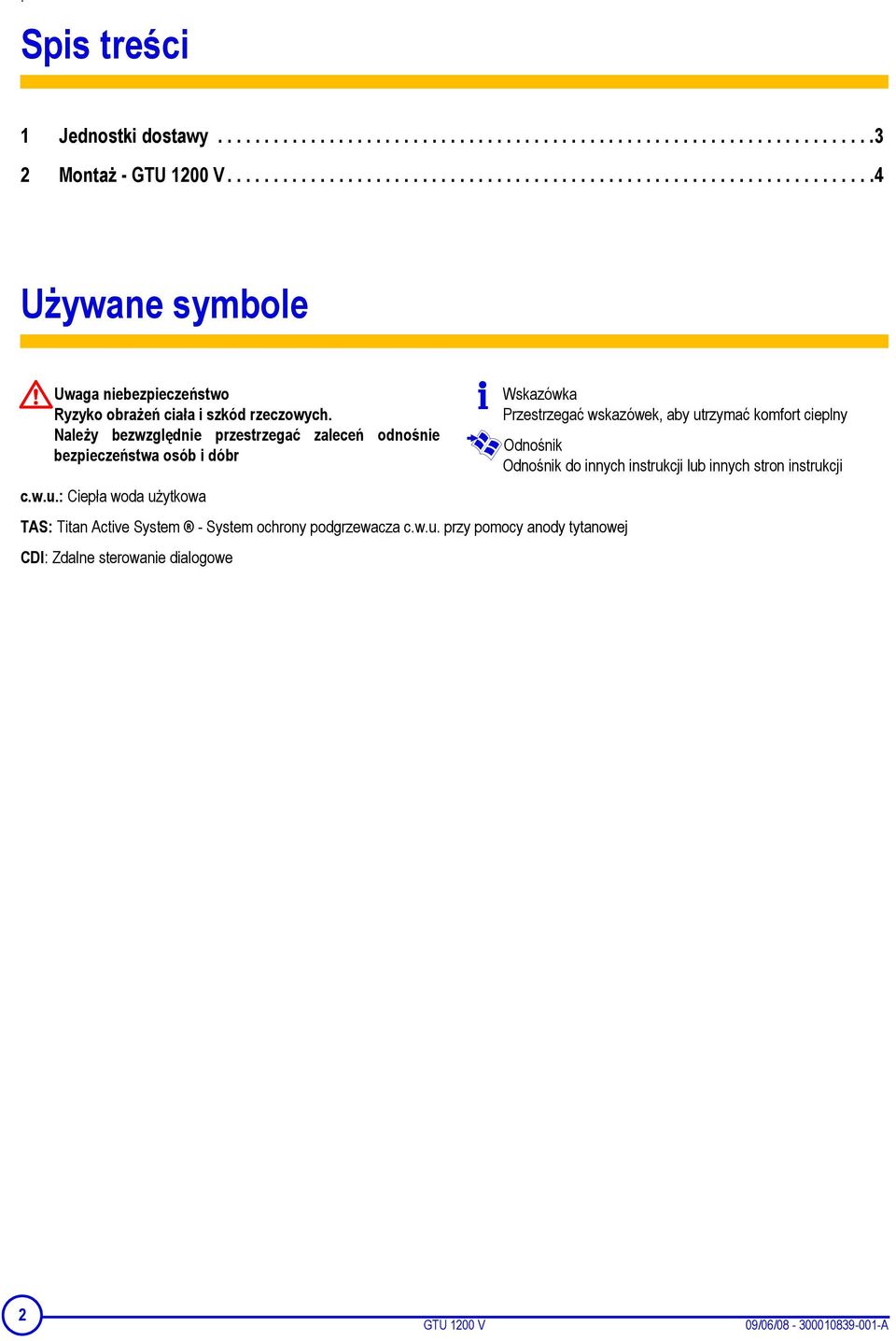

2 . Spis treści 1 Jednostki dostawy Montaż - GTU 1200 V Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr c.w.u.: Ciepła woda użytkowa TAS: Titan Active System - System ochrony podgrzewacza c.w.u. przy pomocy anody tytanowej CDI: Zdalne sterowanie dialogowe Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji 2 GTU 1200 V 09/06/ A

3 1. Jednostki dostawy 1 Jednostki dostawy W poniższej tabeli podano numery pakietów różnych elementów składowych kotła. Pakiety przedstawiono według kolejności montażu. Kocioł GTU 1203 RS/V130 GTU 1204 RS/V130 GTU 1204 S/V130 GTU 1205 S/V130 Korpus kotła FM 1 FM 2 FM 2 FM 3 Obudowa zewnętrzna + Izolacja + Przyłącza + Czujnik c.w.u. Konsola sterownicza FM 30 FM 31 FM 31 FM 32 Wszystkie modele można wyposażyć w jedną z poniższych konsoli sterowniczych: - Konsola sterownicza B (Konsola sterownicza Basis) - FM Konsola sterownicza E (Easymatic) - FM Konsola sterownicza E1 (Easymatic 1) - FM Konsola sterownicza ER (Easyradio) - FM Konsola sterownicza E1R (Easyradio 1) - FM Konsola sterownicza D (Diematic 3) - FM 129 zawiera instrukcję montażu kotła zawiera instrukcję dla konsoli sterowniczej Podgrzewacz ciepłej wody użytkowej BH 107 BH 107 BH 107 BH N030 zawiera instrukcję podgrzewacza c.w.u. i czujnika c.w.u. Palnik M 103 PRS M 104 PRS M 104 PS M 105 PS zawiera instrukcję palnika Montaż wyposażenia dodatkowego dostarczanego na życzenie opisano w odpowiednich instrukcjach. Specyfikacja części dostarczanych na życzenie znajduje się w aktualnym cenniku. 09/06/ A GTU 1200 V 3

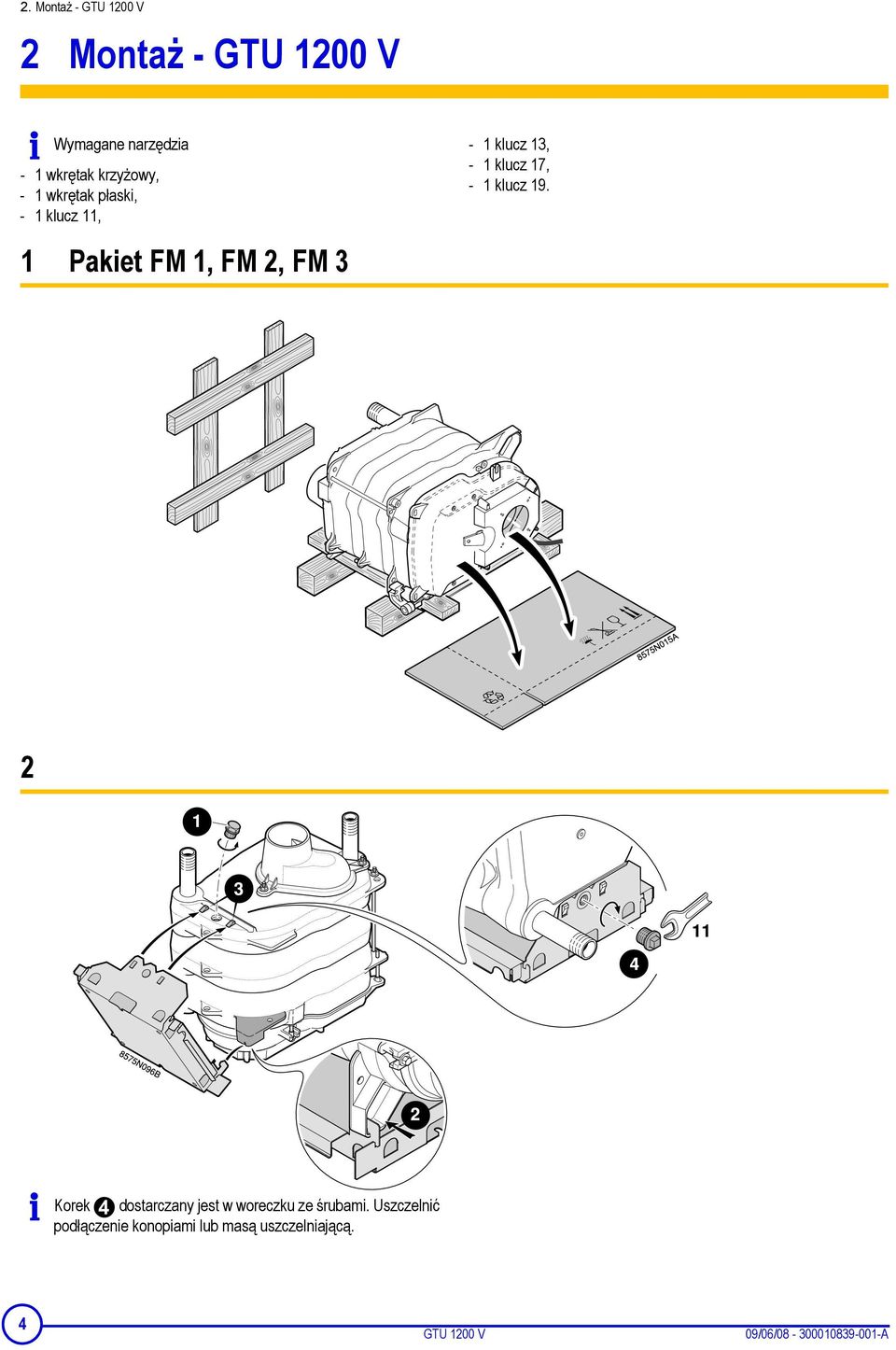

4 2 Montaż - GTU 1200 V Wymagane narzędzia - 1 wkrętak krzyżowy, - 1 wkrętak płaski, - 1 klucz 11, 1 Pakiet FM 1, FM 2, FM 3-1 klucz 13, - 1 klucz 17, - 1 klucz Korek dostarczany jest w woreczku ze śrubami. Uszczelnić podłączenie konopiami lub masą uszczelniającą. 4 GTU 1200 V 09/06/ A

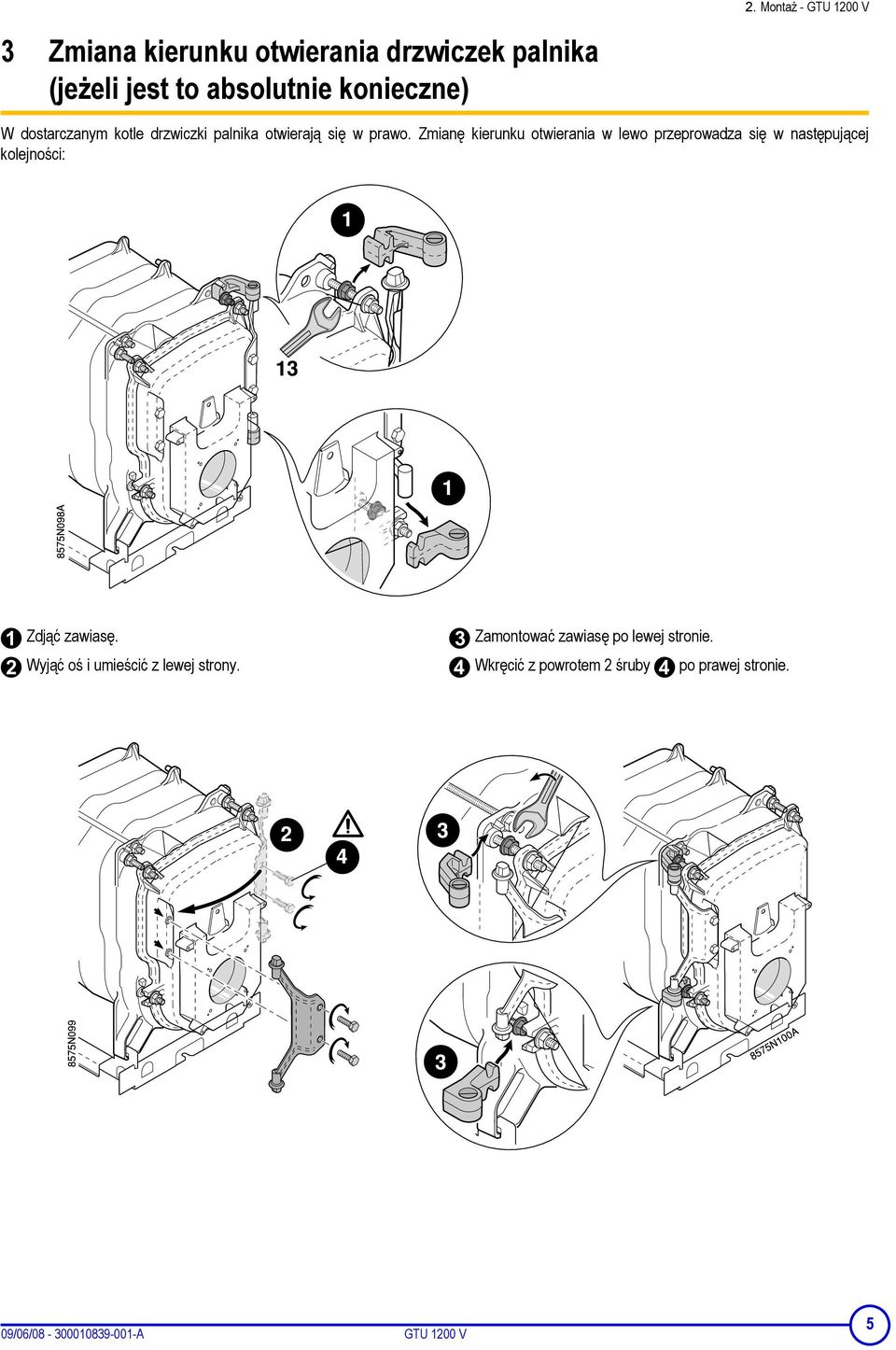

5 3 Zmiana kierunku otwierania drzwiczek palnika (jeżeli jest to absolutnie konieczne) W dostarczanym kotle drzwiczki palnika otwierają się w prawo. Zmianę kierunku otwierania w lewo przeprowadza się w następującej kolejności: Zdjąć zawiasę. Wyjąć oś i umieścić z lewej strony. Zamontować zawiasę po lewej stronie. Wkręcić z powrotem 2 śruby po prawej stronie. 09/06/ A GTU 1200 V 5

6 4 Montaż kotła na podgrzewaczu Nóżki dostarczane są w woreczku z wyposażeniem dodatkowym podgrzewacza. Minimalna wysokość 35. Zakres regulacji od 35 do 40 mm. A : GTU 1203 V B : GTU 1204 V C : GTU 1205 V 6 GTU 1200 V 09/06/ A

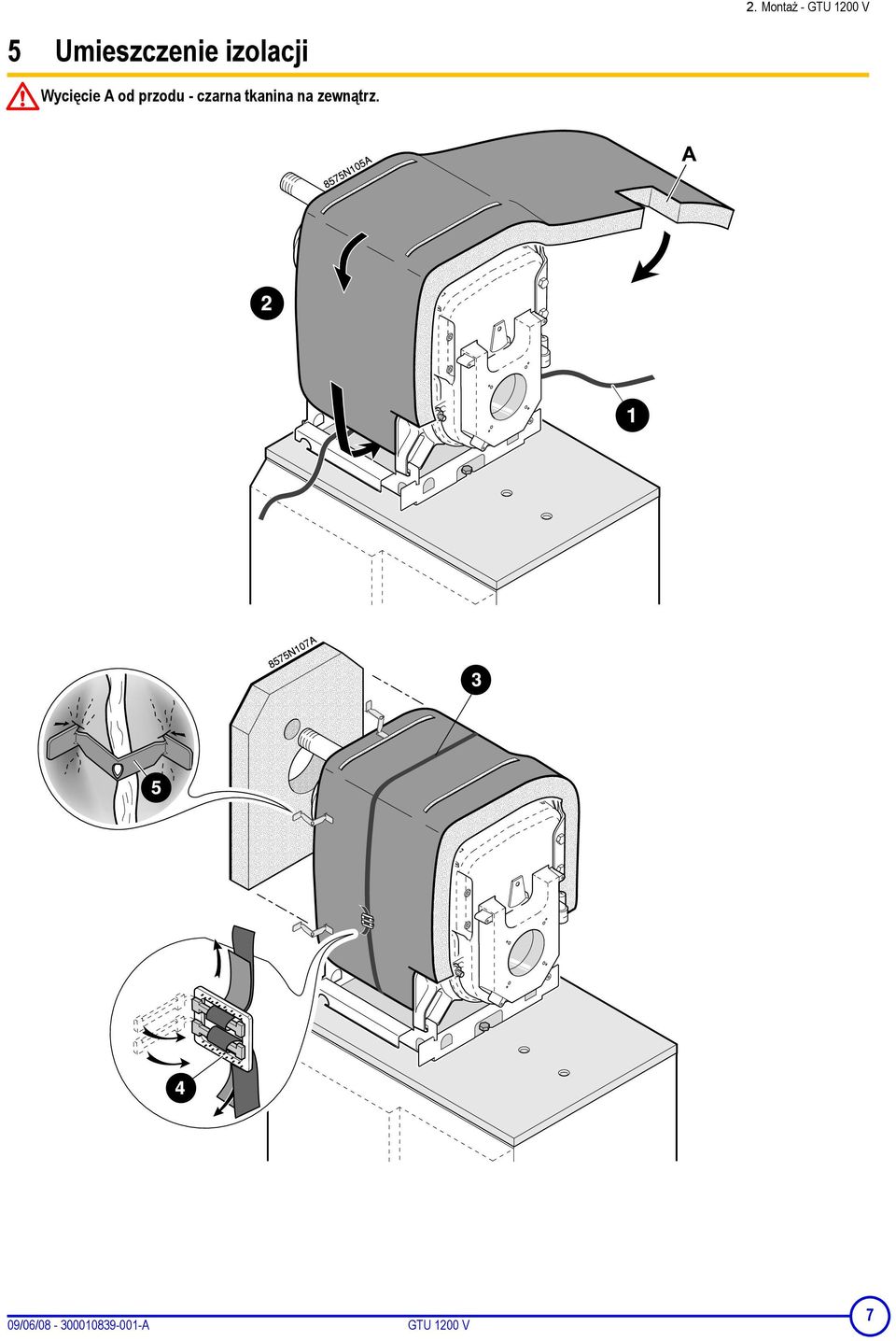

7 5 Umieszczenie izolacji Wycięcie A od przodu - czarna tkanina na zewnątrz. 09/06/ A GTU 1200 V 7

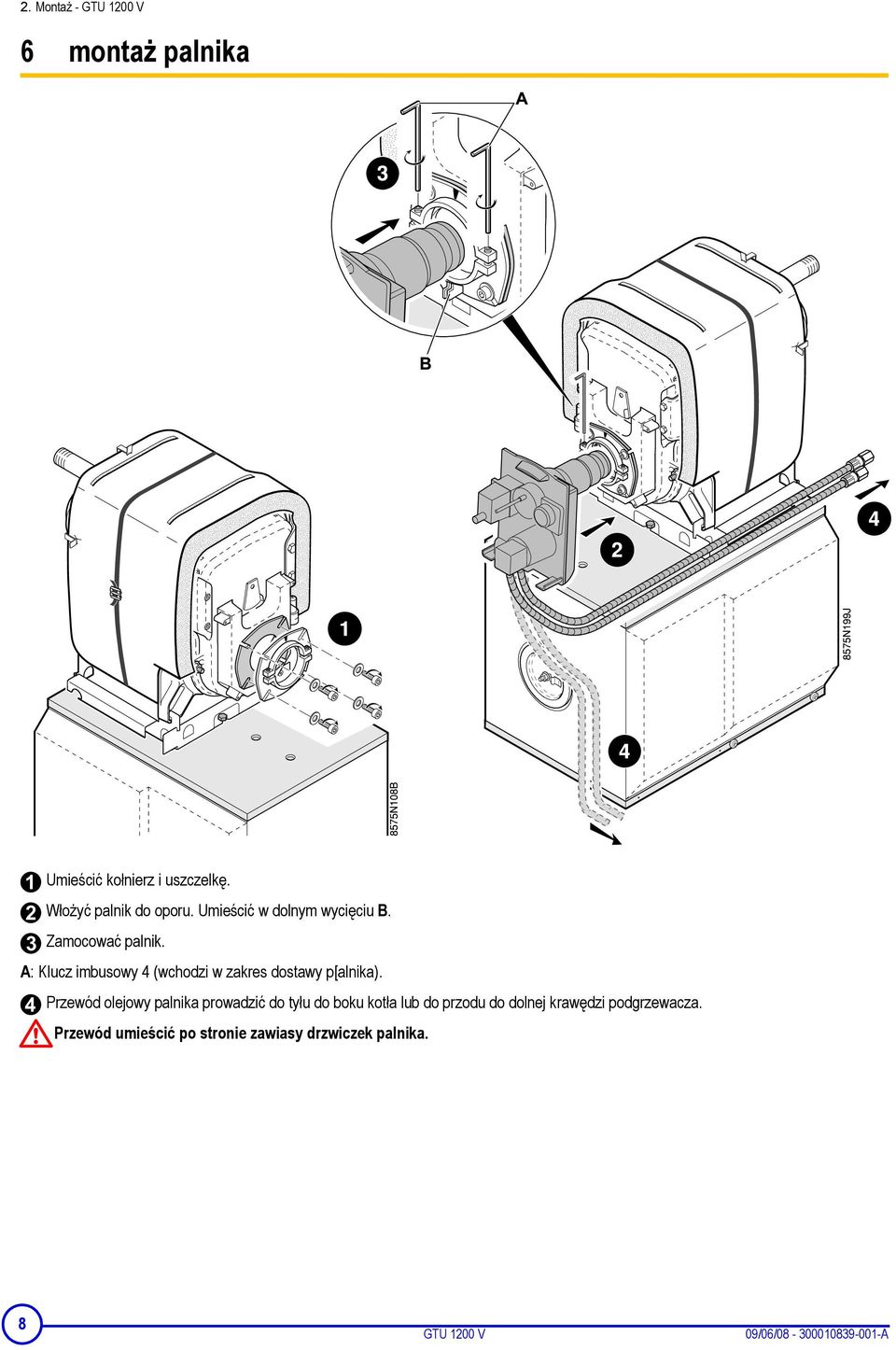

8 6 montaż palnika Umieścić kołnierz i uszczelkę. Włożyć palnik do oporu. Umieścić w dolnym wycięciu B. Zamocować palnik. A: Klucz imbusowy 4 (wchodzi w zakres dostawy p[alnika). Przewód olejowy palnika prowadzić do tyłu do boku kotła lub do przodu do dolnej krawędzi podgrzewacza. Przewód umieścić po stronie zawiasy drzwiczek palnika. 8 GTU 1200 V 09/06/ A

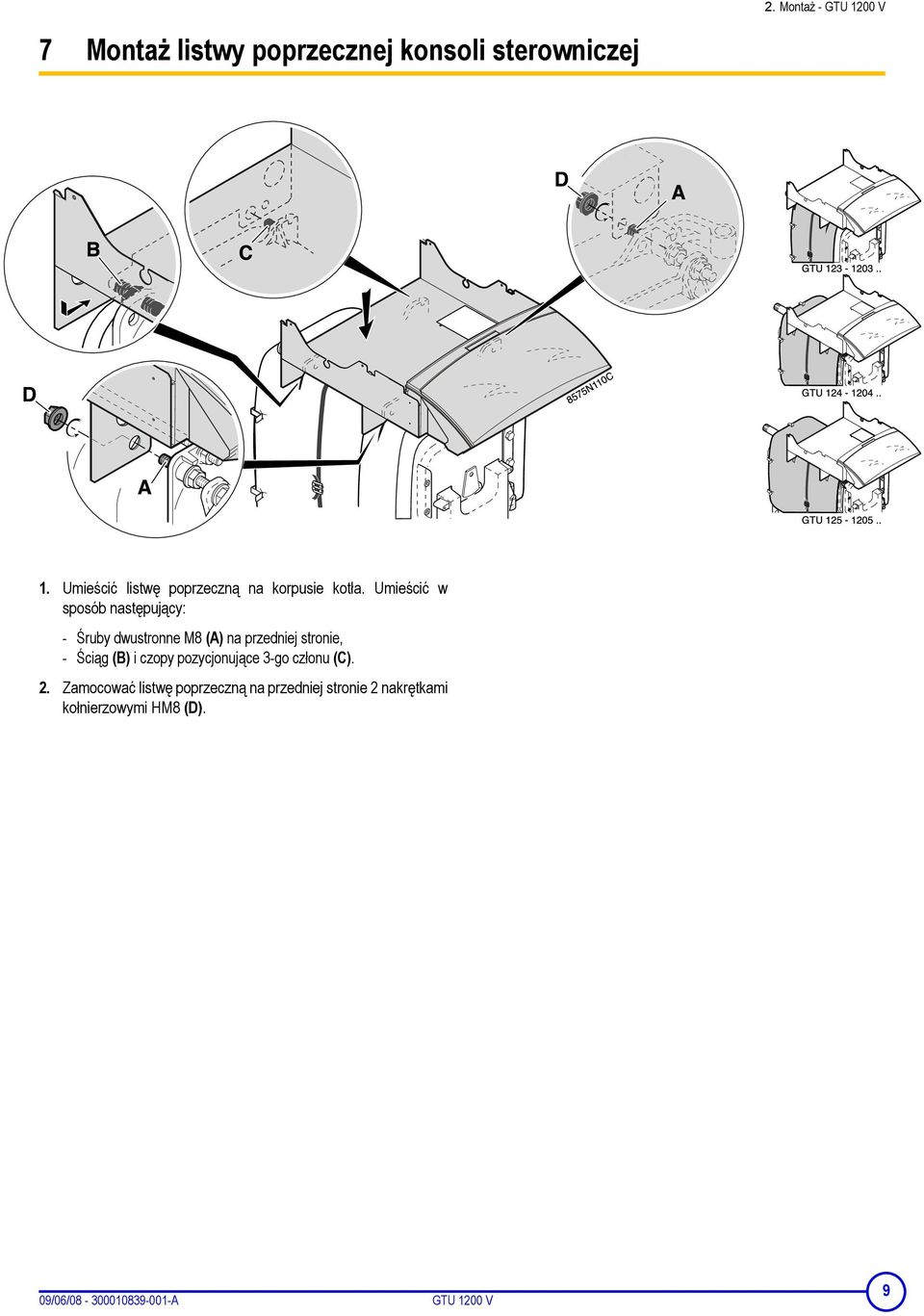

9 7 Montaż listwy poprzecznej konsoli sterowniczej 1. Umieścić listwę poprzeczną na korpusie kotła. Umieścić w sposób następujący: - Śruby dwustronne M8 (A) na przedniej stronie, - Ściąg (B) i czopy pozycjonujące 3-go członu (C). 2. Zamocować listwę poprzeczną na przedniej stronie 2 nakrętkami kołnierzowymi HM8 (D). 09/06/ A GTU 1200 V 9

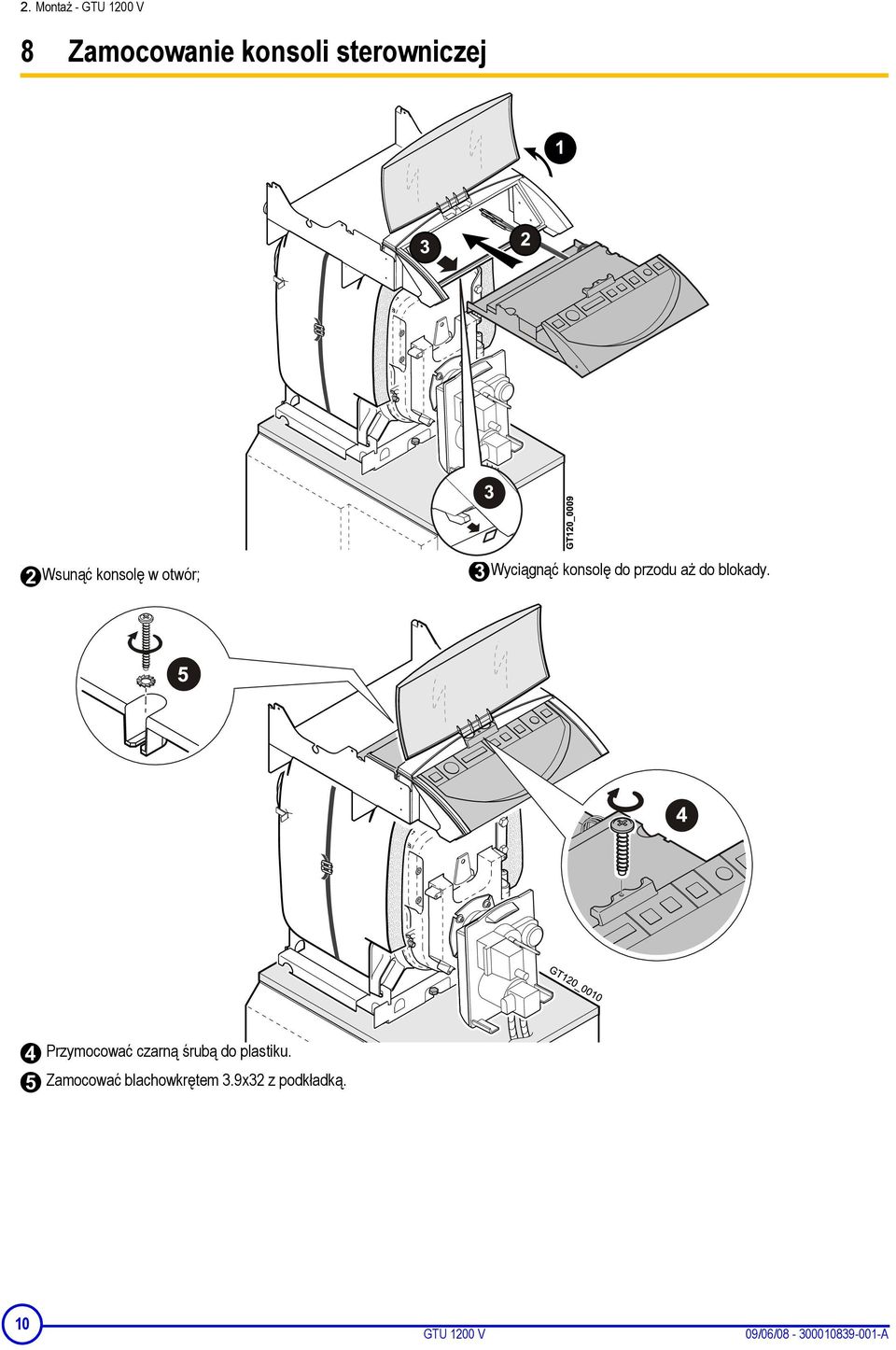

10 8 Zamocowanie konsoli sterowniczej. Wsunąć konsolę w otwór; Wyciągnąć konsolę do przodu aż do blokady. Przymocować czarną śrubą do plastiku. Zamocować blachowkrętem 3.9x32 z podkładką. 10 GTU 1200 V 09/06/ A

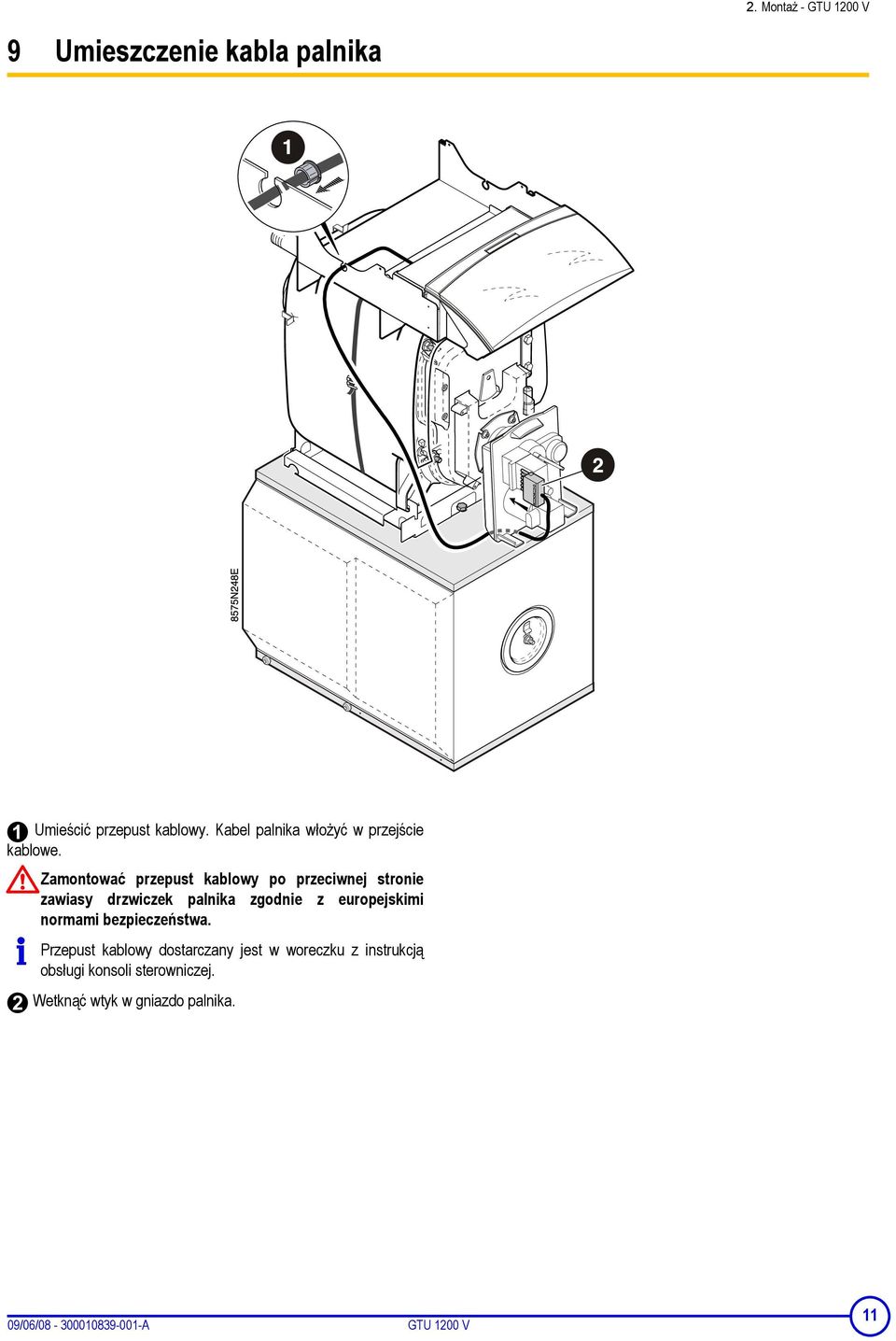

11 9 Umieszczenie kabla palnika Umieścić przepust kablowy. Kabel palnika włożyć w przejście kablowe. Zamontować przepust kablowy po przeciwnej stronie zawiasy drzwiczek palnika zgodnie z europejskimi normami bezpieczeństwa. Przepust kablowy dostarczany jest w woreczku z instrukcją obsługi konsoli sterowniczej. Wetknąć wtyk w gniazdo palnika. 09/06/ A GTU 1200 V 11

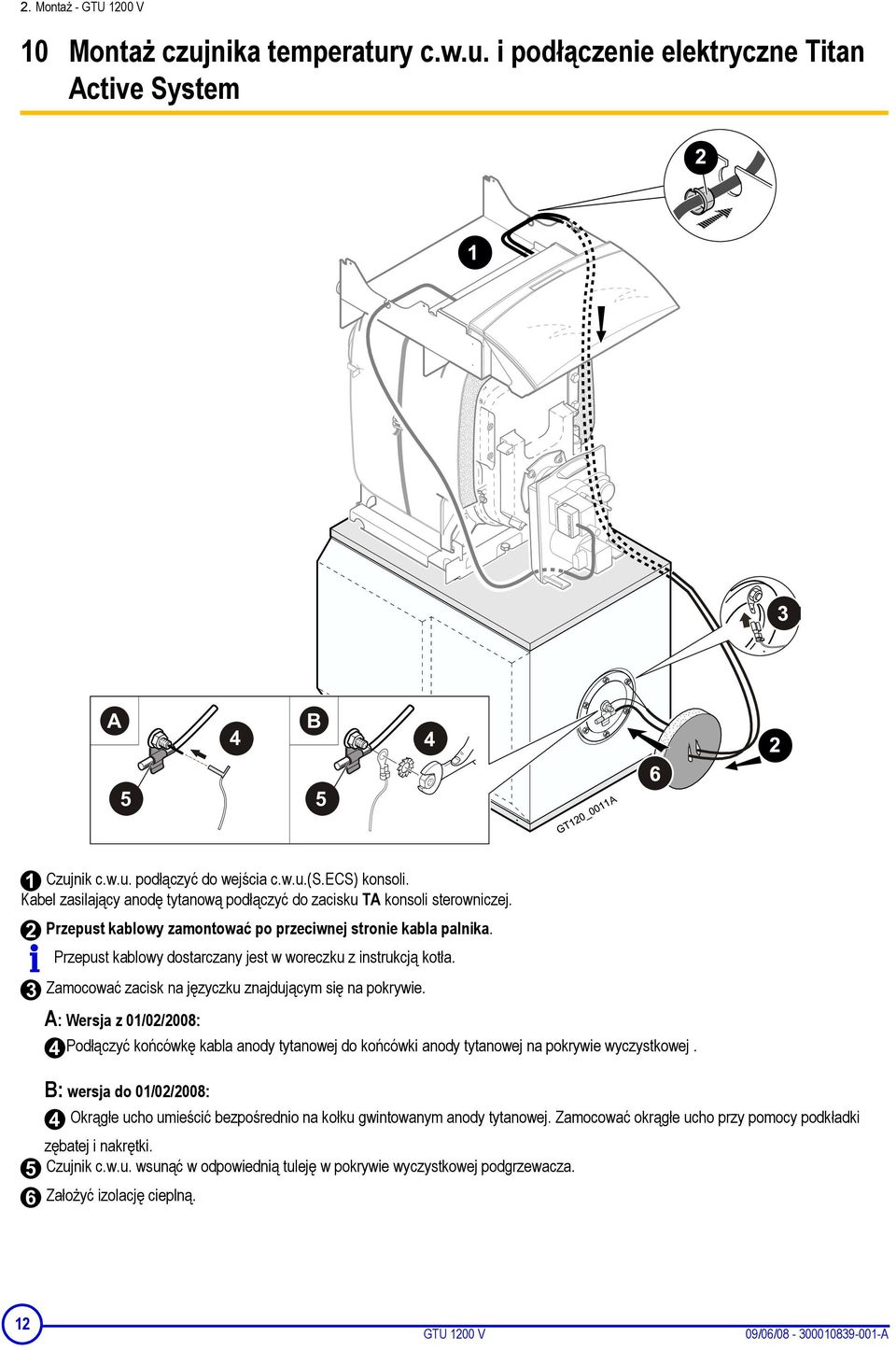

12 10 Montaż czujnika temperatury c.w.u. i podłączenie elektryczne Titan Active System Czujnik c.w.u. podłączyć do wejścia c.w.u.(s.ecs) konsoli. Kabel zasilający anodę tytanową podłączyć do zacisku TA konsoli sterowniczej. Przepust kablowy zamontować po przeciwnej stronie kabla palnika. Przepust kablowy dostarczany jest w woreczku z instrukcją kotła. Zamocować zacisk na języczku znajdującym się na pokrywie. A: Wersja z 01/02/2008: Podłączyć końcówkę kabla anody tytanowej do końcówki anody tytanowej na pokrywie wyczystkowej. B: wersja do 01/02/2008: Okrągłe ucho umieścić bezpośrednio na kołku gwintowanym anody tytanowej. Zamocować okrągłe ucho przy pomocy podkładki zębatej i nakrętki. Czujnik c.w.u. wsunąć w odpowiednią tuleję w pokrywie wyczystkowej podgrzewacza. Założyć izolację cieplną. 12 GTU 1200 V 09/06/ A

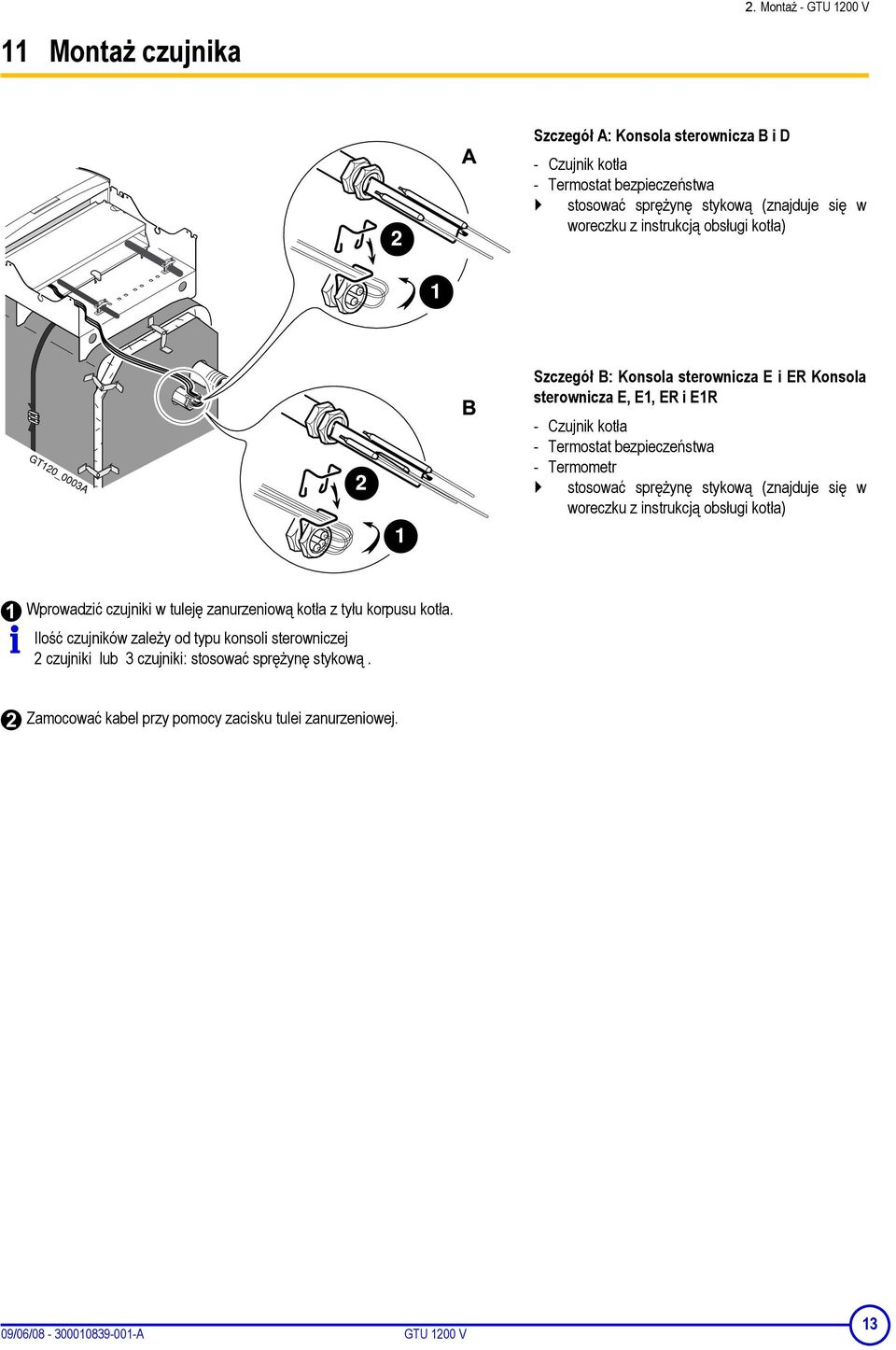

13 11 Montaż czujnika Szczegół A: Konsola sterownicza B i D - Czujnik kotła - Termostat bezpieczeństwa stosować sprężynę stykową (znajduje się w woreczku z instrukcją obsługi kotła) Szczegół B: Konsola sterownicza E i ER Konsola sterownicza E, E1, ER i E1R - Czujnik kotła - Termostat bezpieczeństwa - Termometr stosować sprężynę stykową (znajduje się w woreczku z instrukcją obsługi kotła) Wprowadzić czujniki w tuleję zanurzeniową kotła z tyłu korpusu kotła. Ilość czujników zależy od typu konsoli sterowniczej 2 czujniki lub 3 czujniki: stosować sprężynę stykową. Zamocować kabel przy pomocy zacisku tulei zanurzeniowej. 09/06/ A GTU 1200 V 13

14 12 Montaż obudowy zewnętrznej - Tylna krawędź obudowy bocznej musi zbiegać się z tylną ścianką podgrzewacza. - Obudowę zawiesić od dołu na trzpieniach A, w tym celu nasunąć wycięcia B na trzpienie A. - Płytę boczną wyrównać do pionu i przesunąć do góry. Zawiesić płytę boczną w trzpieniach w uchwycie konsoli, w tym celu górną zakładkę przesunąć nad poprzeczką wspornika, aby trzpienie zatrzasnęły się wycentrowane w wycięciach. Obydwie płyty boczne zamocować 2 blachowkrętami z podkładkami zębatymi. 14 GTU 1200 V 09/06/ A

15 13 Blachowkręty i podkładki dostarczane są w woreczku ze śrubami. Przewód olejowy przeprowadzić przez wycięcie w płycie tylnej. Płytę tylną zawiesić na płytach bocznych. Zamocować płytę tylną. Zamontować zacisk kablowy na płycie bocznej. Zamontować zacisk kablowy po stronie kabla palnika, t.j. na przeciw zawias drzwiczek palnika. Mocowanie kabla. Tak dobrać długość kabla, aby dla otwarcia drzwiczek palnika należało wyciągnąć wtyk kabla palnika. Przeciągnąć kabel między izolacją i płytą boczną. 09/06/ A GTU 1200 V 15

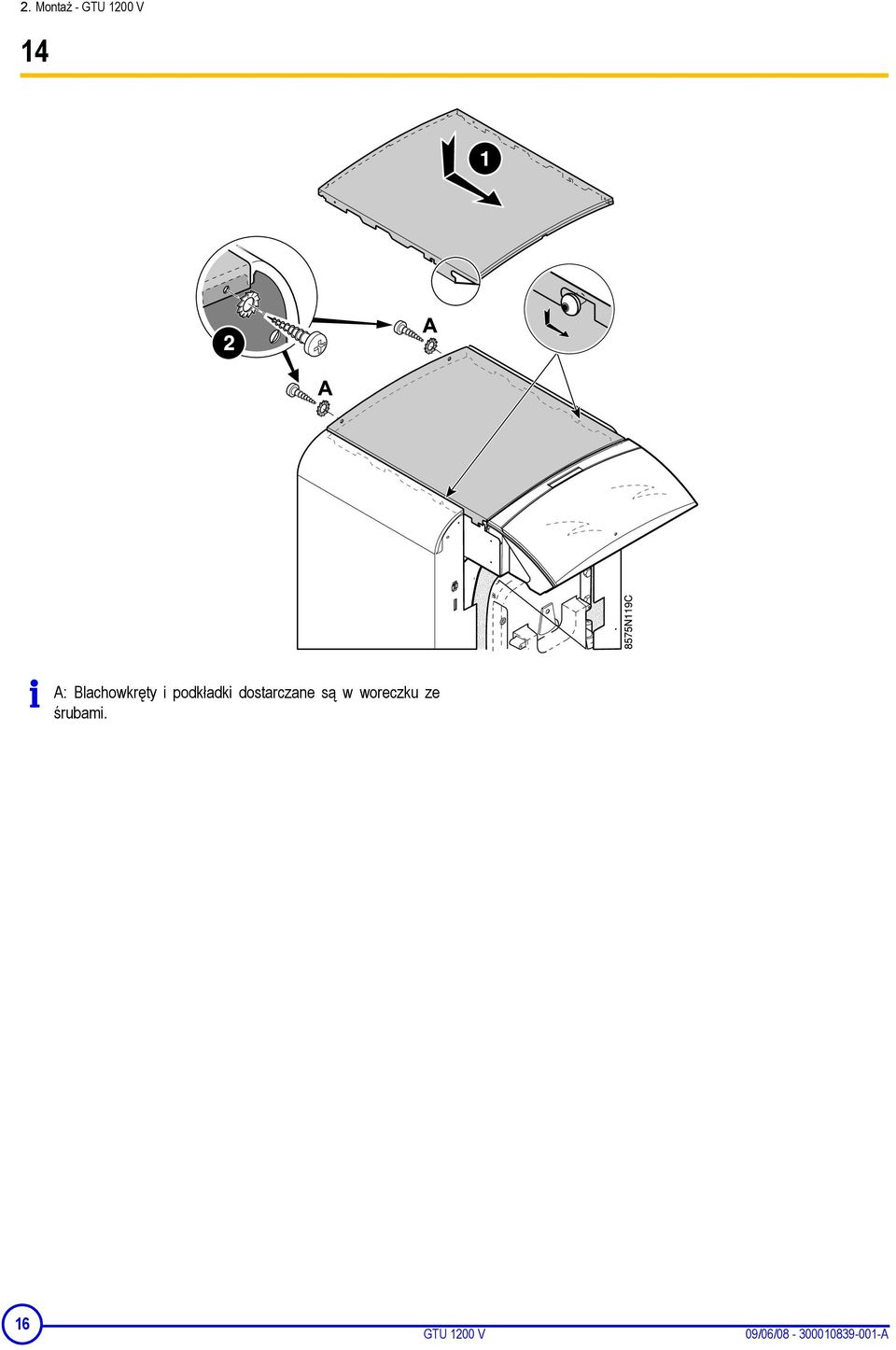

16 14 A: Blachowkręty i podkładki dostarczane są w woreczku ze śrubami. 16 GTU 1200 V 09/06/ A

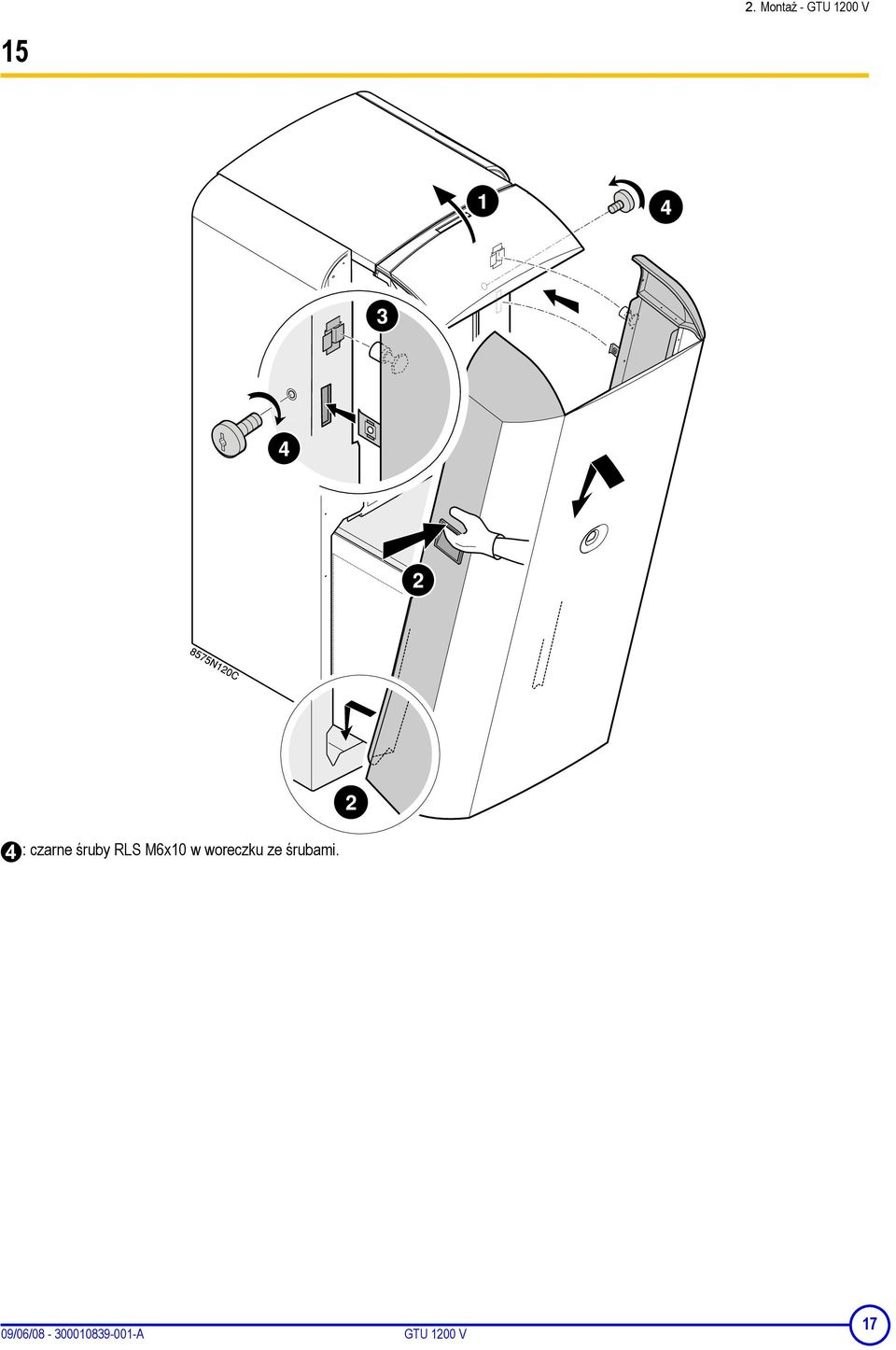

17 15 : czarne śruby RLS M6x10 w woreczku ze śrubami. 09/06/ A GTU 1200 V 17

18 16 Montaż armatury połączeniowej kocioł-podgrzewacz c.w.u. Przełącznik prędkości obrotowej oraz śruba odpowietrzająca pompy muszą być łatwo dostępne. Niewykorzystane otwory zamknąć pokrywkami. Zwrócić uwagę, aby w przewodach elastycznych nie tworzyły się poduszki powietrza. Sprawdzić szczelność połączeń. Podłączenie elektryczne pompy ładującej. patrz: Instrukcja konsoli sterowniczej. Instalacja musi posiadać zawór bezpieczeństwa podłączony bezpośrednio na zasilaniu c.o.. Grupa bezpieczeństwa (wyposażenie dodatkowe EA47/EA102), która jest montowana na zasilaniu kotła, posiada ten zawór bezpieczeństwa. 18 GTU 1200 V 09/06/ A

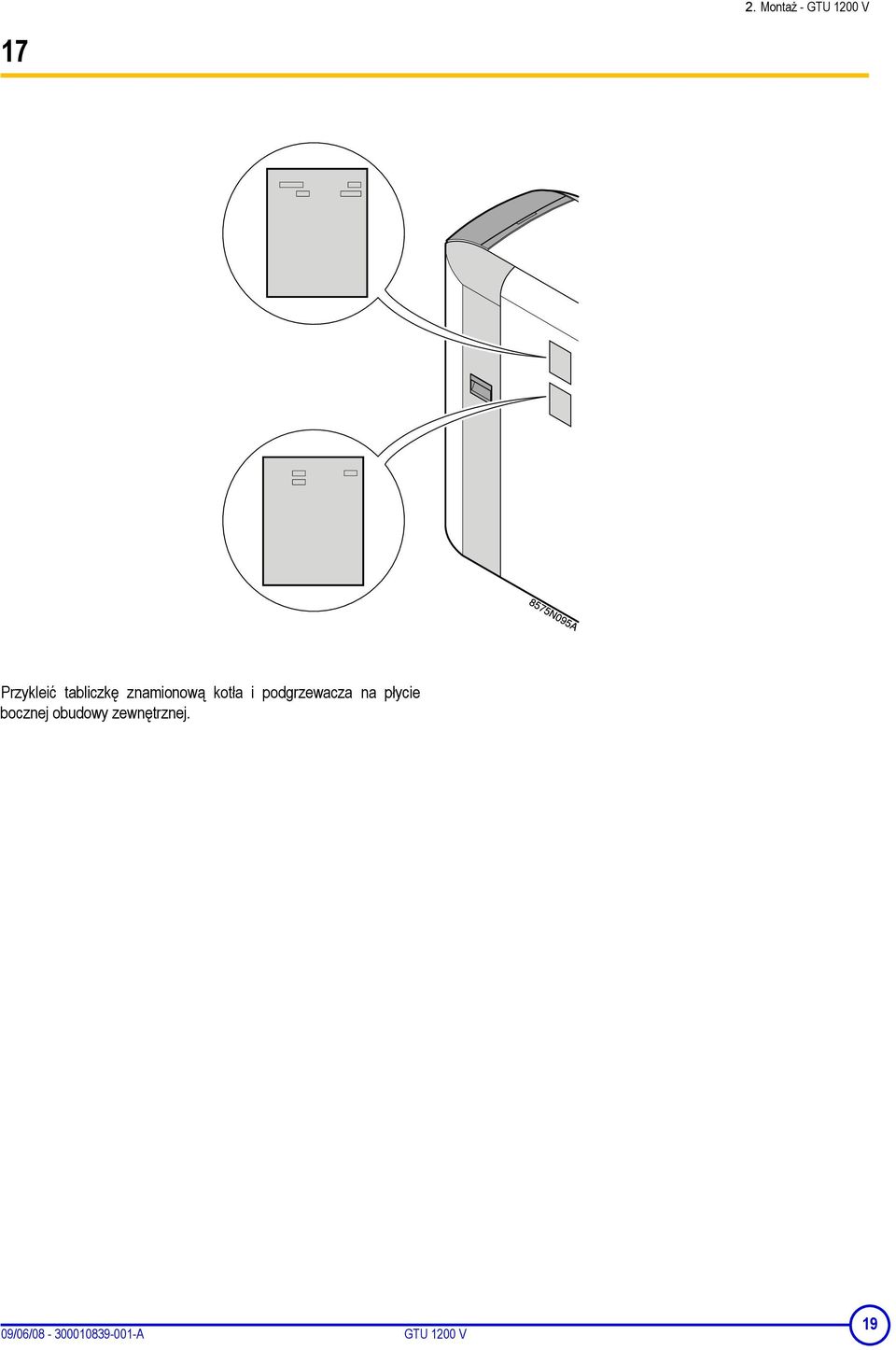

19 17 Przykleić tabliczkę znamionową kotła i podgrzewacza na płycie bocznej obudowy zewnętrznej. 09/06/ A GTU 1200 V 19

20 AD001-AA Wstęp Wszystkie dane techniczne w niniejszej instrukcji, jak również rysunki i schematy pozostają naszą wyłączną własnością i bez naszej uprzedniej zgody na piśmie zabrania się ich reprodukowania. Zastrzega się możliwość zmian technicznych. 09/06/08 DE DIETRICH THERMIQUE 57, rue de la Gare F MERTZWILLER - BP 30
