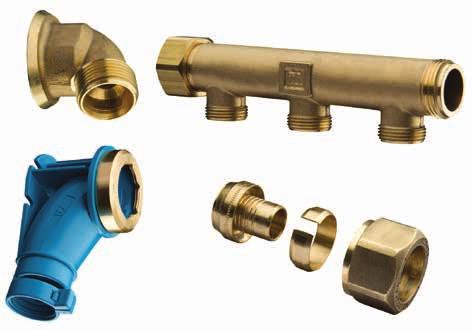

1 Komponenty Systemu Elementy do wody pitnej Rozdzielacze, kolana podtynkowe oraz złączki

2 IMI TA / Złączki / Komponenty Systemu Komponenty Systemu Do wody użytkowej oraz instalacji grzewczych wykonanych z rur z polietylenu sieciowanego (PEX). Złączki Więcej informacji o połączeniach rur PEX, patrz karta katalogowa FPL-PX. Rozdzielacze Zastosowanie złączek przejściowych wraz z trójnikami, złączkami kątowymi itd. umożliwia stworzenie rozdzielacza głównego. 2

3 Kolana przyłączeniowe podtynkowe Różnorodne zastosowanie, pojedyncze Różnorodne zastosowanie, podwójne Rozdzielacze 3

4 IMI TA / Złączki / Komponenty Systemu Ilustracja typowej instalacji rozdzielacza Ilustracja typowej instalacji kolana przyłączeniowego podtynkowego 4

5 Rozdzielacze Rozdzielacz 1-obwodowy L L1 L2 H EAN Nr artykułu Rozdzielacz 2-obwodowy Dostępne są także FPL G1/2 zamiast FPL M22. W celu uzyskania dalszych informacji, patrz karta katalogowa FPL, FPL-PX. L L1 L2 H EAN Nr artykułu Rozdzielacz 3-obwodowy Dostępne są także FPL G1/2 zamiast FPL M22. W celu uzyskania dalszych informacji, patrz karta katalogowa FPL, FPL-PX. L L1 L2 H EAN Nr artykułu G1 G3/4 G1 Rozdzielacz 2-obwodowy L L1 H EAN Nr artykułu G1 G3/4 G1 Rozdzielacz 3-obwodowy L L1 H EAN Nr artykułu G1 G3/4 G1 Rozdzielacz 4-obwodowy L L1 H EAN Nr artykułu Rozdzielacz 1-obwodowy, specjalny L L1 L2 H EAN Nr artykułu A Korek z uszczelnieniem A EAN Nr artykułu G3/

6 IMI TA / Złączki / Komponenty Systemu Złączki wkrętne Proste, GZ A d L EAN Nr artykułu R3/4 M28x1, R3/4 M34x1, Proste, GW A d L EAN Nr artykułu G3/4 M28x1, G3/4 M34x1, Kątowe A d L1 L2 EAN Nr artykułu G3/4** M34x1, Trójniki A d L1 L2 EAN Nr artykułu G3/4** M34x1, Trójniki A d L1 L2 EAN Nr artykułu G3/4 M34x1, Złączki przejściowe Z nakrętką d L EAN Nr artykułu M34x1, M42x2, **) Gwint krótki Patrz także, karta katalogowa FPL oraz FPL-PX. 6

7 Kolana przyłączeniowe podtynkowe Różnorodne zastosowanie, pojedyncze D1 D2 L1 H EAN Nr artykułu Kątowe A d EAN Nr artykułu G1/2 M22x1, Różnorodne zastosowanie, podwójne L L1 L2 H EAN Nr artykułu Kątowe A d EAN Nr artykułu G1/2 M22x1, Korki testowe oraz montażowe A L EAN Nr artykułu M30x1, Akcesoria do kolan podtynkowych Wewnętrzny pierścień montażowy dla Specjalne konsole ścienne dla L H EAN Nr artykułu skandynawskich metod budowy są produkowane, ale nie sprzedawane przez IMI TA. Prosimy o skontaktowanie się z nami w celu uzyskania dodatkowych informacji

8 IMI TA / Złączki / Komponenty Systemu Zestawy połączeniowe FPL-PX Dla rozdzielaczy, kolan podtynkowych oraz złączek M22x1,5 Niechromowana (żółte) L Rury PEX EAN Nr artykułu 13 12x1, x2, x2, x2, x1, x2, x2, x2, x2, G3/4 Niechromowana (żółte) L Rury PEX EAN Nr artykułu 12 12x2, x2, x2, x2, x2, x2, x2, x3, G3/4 Niklowana L Rury PEX EAN Nr artykułu 14 16x2, M28x1,5 Niechromowana (żółte) L Rury PEX EAN Nr artykułu 13 15x2, x2, x2, x2,0 (20x1,9) x2, x3, M34x1,5 Niechromowana (żółte) L Rury PEX EAN Nr artykułu 12 16x2, x2, x2, x3, x2, x3, x4, M42x1,5 Niechromowana (żółte) L Rury PEX EAN Nr artykułu 14 22x3, x2, x3, x4, x3, x4, L = Długość całkowita

9 Zestawy połączeniowe FPL-MT Dla rozdzielaczy, kolan podtynkowych oraz złączek M22x1,5 Niechromowana (żółte) L Rury MT EAN Nr artykułu 14 16x2, M28x1,5 Niechromowana (żółte) L Rury MT EAN Nr artykułu 16 20x2, x2, L = Długość całkowita 9

10 IMI TA / Złączki / Komponenty Systemu Instrukcja montażu 1. Zaznacz pozycję otworów oraz trasę przepiegu rur. Za pomocą otwornicy i bruzdownicy wykonaj otwory oraz bruzdy. Kanały dla rur powinny być prowadzone, tak, aby uniknąć kątów ostrych. Rury i skrzynki można montować na ścianach drewnianych, w takim przypadku nie są wymagane wgłębienia. 2. Umieść szablon nad wgłębieniem. Zamocuj przyłącza do szablonu za pomocą zaślepek. Umieść osłony w zagłębieniu i zamocuj szablon za pomocą szpilek mocujących. Wypoziomuj. Użyj zaprawy murarskiej, aby osadzić osłony w zagłębieniu. Zaczekaj, aż zaprawa wyschnie. W tym czasie, zmontuj rozdzielacz. 3. Po wyschnięciu zaprawy wokół osłon, procedura wygląda następująco:zdejmij zaślepki, wyciągnij szpilki mocujące i zdemontuj szablon.zdemontuj korki ochronne umieszone na osłonach i wyciągnij O-ring. Za pomocą nożyc do cięcia rur, przytnij przewód ochronny do odpowiedniej długości. Nałóż tuleję pozycjonującą tak, aby rura wodna wystawała no ok mm. Umieść O-ring wokół trzeciego rowka na przewodzie ochronnym. Wsuń rurę od wody do osłony i wepchnij przewód ochronny tak daleko jak to możliwe. O-ring musi utworzyć szczelne połączenie pomiędzy przewodem ochronnym, a osłoną. Koniec rury wodnej powinien wystawać z osłony. 10

11 4. Nałóż nakrętkę i pierścień oporowy na rurę, a następnie wciśnij tuleję wzmacniającą w rurę. Jeżeli występują trudności z włożeniem tulei, można użyć drewnianego lub plastikowego pobijaka. Połącz kolanko z rurą. Przykręć tuleję pozycjonującą na kolanku i wykonaj połączenie zaciskowe przy użyciu klucza. 5. Umieść nakrętkę zabezpieczającą na tulei pozycjonującej. Za pomocą tulei pozycjonującej włóż kolanko w osłonę umieszoną w ścianie. Ręcznie dokręć nakrętkę zabezpieczającą tak mocno jak to możliwe. Następnie odkręć i wyciągnij tuleję pozycjonującą, odwróć i użyj jej do pełnego dokręcenia nakrętki zabezpieczającej. 6. Umieść rury w przygotowanych bruzdach. Za pomocą nożyc przytnij rury do odpowiedniej długości. Włóż tuleję pozycjonującą pomiędzy rurę wodną, a przewód ochronny i przytnij ok. 15 cm przewodu ochronnego. Odkręć złączki przy rozdzielaczu. Nałóż nakrętkę i pierścień na rurę. Włóż tłuleję wzmacniającą do rury i podłącz rurę do rozdzielacza. 7. Podłącz pozostałe rury do rozdzielacza. Przed wykonaniem prób ciśnieniowych dokręć i dopasuj osłony. Informacje na temat wykonania prób ciśnieniowych, patrz odzielna instrukcja. 11

12 IMI TA / Złączki / Komponenty Systemu 8. Po wykaniu prób ciśnieniowych wykonaj roboty wykończeniowe. Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez IMI Hydronic Engineering bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie PL System components v
