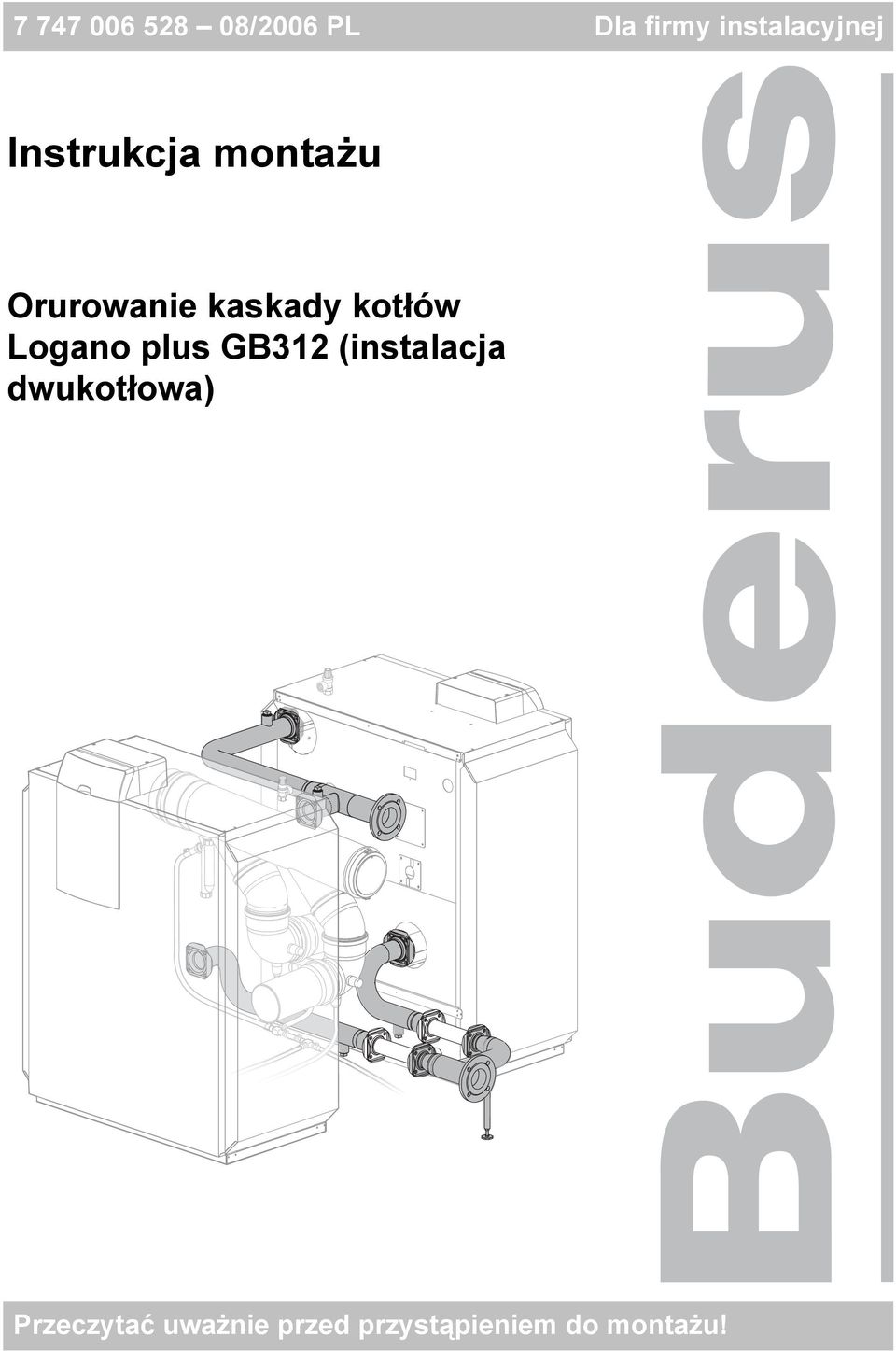

1 /2006 PL Dla firmy instalacyjnej Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 (instalacja dwukotłowa) Przeczytać uważnie przed przystąpieniem do montażu!

2 Spis treści Ustawienie Zakres dostawy Montaż orurowania Montaż złącza rurowego Montaż części przyłącza zasilania na pierwszym kotle grzewczym Montaż części 2 przyłącza zasilania na drugim kotle grzewczym Przyłączenie zaworów odcinających Montaż zespołu przyłączeniowego na powrocie do kotła Montaż krótszej kształtki przewodu powrotu na pierwszym kotle grzewczym Montaż części długiej kształtki przewodu powrotnego na drugim kotle grzewczym Przyłączenie pomp Podłączenie instalacji do zasilania elektrycznego i napełnienie Podłączenie instalacji do zasilania elektrycznego Napełnienie instalacji Informacje wstępne W tej instrukcji montażu przedstawiono ważne informacje dotyczące bezpiecznego i właściwego montażu orurowania kaskady kotłów. Instrukcja montażu przeznaczona jest dla instalatorów, którzy ze względu na specjalistyczne wykształcenie i doświadczenie dysponują wiedzą w zakresie obsługi instalacji grzewczych. Należy używać tylko oryginalnych części zamiennych firmy Buderus. Buderus nie ponosi odpowiedzialności za szkody powstałe w wyniku stosowania części zamiennych innych producentów. Zastosowanie zgodne z przeznaczeniem Orurowanie wodne kaskady kotłów przeznaczone jest do przyłączenia dwóch kotłów grzewczych Logano plus GB32. Podczas montażu i eksploatacji instalacji grzewczej należy przestrzegać przepisów i norm krajowych! 2 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006

3 Ustawienie Ustawienie w wyniku zamarznięcia. Kocioł należy ustawić w pomieszczeniu zabezpieczonym przed mrozem. Orurowanie obu bloków kotła należy zamontować przed montażem rury odprowadzającej spaliny. Orurowanie kaskady kotłów można montować również w przeciwnym kierunku. Należy przy tym zachować minimalne odstępy od ścian. Zachowanie tylko minimalnych odstępów od ścian utrudni dostęp do kotła. Powierzchnia, na której jest ustawiany kocioł lub fundament, powinna być równa i odpowiednio nośna. Wyrównać poziome i pionowe ustawienie kotła. Wielkość kotła w kw: 80* 240* 320* 400* 480* 560* A (mm) zalecany 700 min. 500 B (mm) zalecany 700 min. 500 C (mm) zalecany 500 min. 00 D (mm) zalecany min E (mm) patrz rys. 2 i tab. 2 Tab. Wymiary (w mm) * Zsumowana moc obu kotłów Rys. Poz. : Ustawienie Przykład kierunku montażu orurowania ( ) Dane w klamrach dotyczą montażu orurowania w przeciwnym kierunku. * Patrz rys. 2 i tab. 2. W razie potrzeby należy uwzględnić dodatkowe, wymagane odstępy od ścian innych komponentów. Należy przestrzegać instrukcji montażu i konserwacji kotła grzewczego. Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006 3

4 Ustawienie 2 Rys. 2 Wymiary orurowania kaskady kotłów GB32 * Jeżeli zostaną zamontowane zawory odcinające (opcja) w kotłach mocy 90 do 20 kw wymiar E jest dłuższy o 08 mm, a w kotłach 60 do 280 kw wymiar E jest dłuższy o 38 mm. Wymiar A = 560 z zamontowaną pompą Należy pamiętać o tym, że zamontowanie dodatkowych zaworów odcinających na zasilaniu VK i powrocie RK spowoduje zwiększenie wymiaru montażowego E (patrz wymiar E* na rys. 2). Wielkość kotła 2 x 90 kw (2 x 4 czł.) 2 x 20 kw (2 x 4 czł.) 2 x 60 kw (2 x 5 czł.) 2 x 200 kw (2 x 6 czł.) 2 x 240 kw (2 x 7 czł.) 2 x 280 kw (2 x 8 czł.) E 642 (750)* 642 (750)* 795 (933)* 935 (073)* 935 (073)* 935 (073)* L B K H A Kołnierz VK/RK (rys. 2, poz. ) DN65 (otwór Ø 30) DN80 (otwór Ø 50) DN00 (otwór Ø 70) Kołnierz pompy (rys. 2, poz. 2) DN50 (otwór Ø 0) DN50 (otwór Ø 0) DN65 (otwór Ø 30) Tab. 2 Wymiary orurowania kaskady kotłów GB32 (wymiary w mm) * Jeżeli zostaną zamontowane zawory odcinające (opcja) należy przestrzegać wymiarów w nawiasach (patrz również rys. 2). 4 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006

5 Zakres dostawy 2 2 Zakres dostawy Kocioł grzewczy ze sterownikiem należy zamontować zgodnie z instrukcjami montażu dostarczanymi z tymi urządzeniami. Pompy należy zamówić osobno..2 Element Instrukcja montażu Kształtka przewodu zasilającego (składa się z dwóch części) Ilość [szt.] rys. 3 Poz...2. VK VK2 Kształtka przewodu powrotnego, długa (składa się z dwóch części) RK Kształtka przewodu powrotnego, krótka Kształtka łącząca przewodu powrotnego 3 4 Podpora * 2. RK2 Tab. 3 Zakres dostawy połączeń rurowych 3 4 * 5 Rys. 3 Zakres dostawy połączeń rurowych * Ta kształtka rurowa nie znajduje się w zakresie dostawy. Została ona przedstawiona zamiast pompy. Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006 5

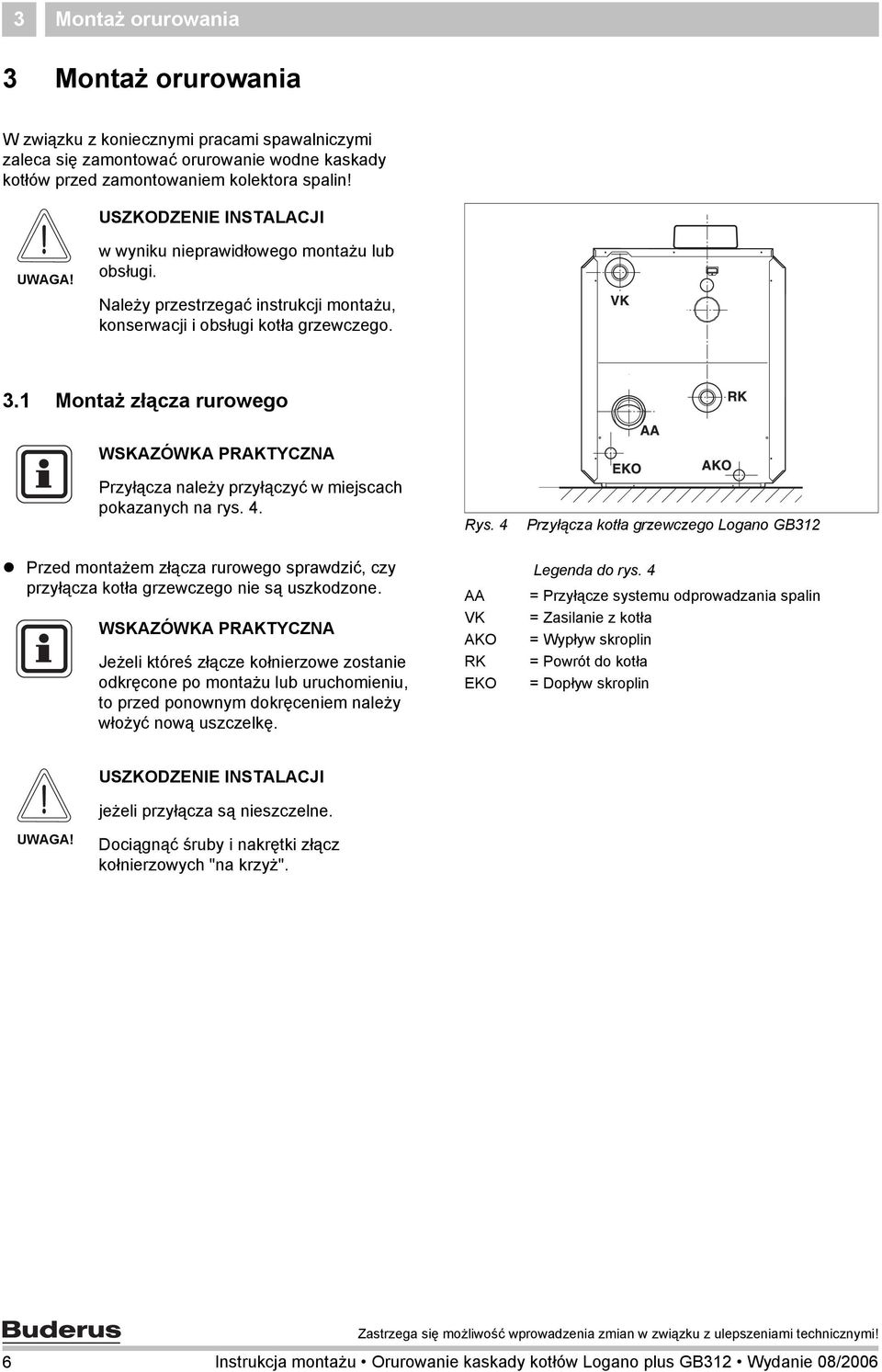

6 3 Montaż orurowania 3 Montaż orurowania W związku z koniecznymi pracami spawalniczymi zaleca się zamontować orurowanie wodne kaskady kotłów przed zamontowaniem kolektora spalin! w wyniku nieprawidłowego montażu lub obsługi. Należy przestrzegać instrukcji montażu, konserwacji i obsługi kotła grzewczego. 3. Montaż złącza rurowego Przyłącza należy przyłączyć w miejscach pokazanych na rys. 4. Rys. 4 Przyłącza kotła grzewczego Logano GB32 Przed montażem złącza rurowego sprawdzić, czy przyłącza kotła grzewczego nie są uszkodzone. Jeżeli któreś złącze kołnierzowe zostanie odkręcone po montażu lub uruchomieniu, to przed ponownym dokręceniem należy włożyć nową uszczelkę. AA VK AKO RK EKO Legenda do rys. 4 = Przyłącze systemu odprowadzania spalin = Zasilanie z kotła = Wypływ skroplin = Powrót do kotła = Dopływ skroplin jeżeli przyłącza są nieszczelne. Dociągnąć śruby i nakrętki złącz kołnierzowych "na krzyż". 6 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006

7 Montaż orurowania Montaż części przyłącza zasilania na pierwszym kotle grzewczym Z zasilania zdemontować fabrycznie zamontowany kołnierz spawany. 2 3 Demontując kołnierz spawany, przytrzymać zawór zwrotny klapowy. Klapowy zawór zwrotny (rys. 5, poz. 5) powinien być zamontowany na zasilaniu zgodnie z kierunkiem przepływu jeżeli części zostaną niewłaściwie zamontowane. Należy zwrócić uwagę na kierunek przepływu przez klapowy zawór zwrotny. Zawór klapowy musi otwierać się w kierunku przepływu. Ułożyć uszczelkę (rys. 5, poz. 2) na klapowym zaworze zwrotnym. Kołnierz kształtki przewodu zasilającego (rys. 5, poz. 6) przykręcić do kołnierza króćca zasilania (rys. 5, poz. 4) na kotle grzewczym, używając czterech śrub (rys. 5, poz. 3) i nakrętek (rys. 5, poz. ). Rys. 5 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Montaż przyłącza zasilania na pierwszym kotle grzewczym Nakrętka (dostarczana z kotłem grzewczym) Uszczelka (dostarczana z kotłem grzewczym) Śruba (dostarczana z kotłem grzewczym) Kołnierz na zasilaniu kotła grzewczego Zawór zwrotny klapowy (dostarczany z kotłem grzewczym) Poz. 6: Kształtka przewodu zasilającego (część ) 3.3 Montaż części 2 przyłącza zasilania na drugim kotle grzewczym Z zasilania zdemontować fabrycznie zamontowany kołnierz spawany. 2 3 Klapowy zawór zwrotny (rys. 6, poz. 5) powinien być zamontowany na zasilaniu zgodnie z kierunkiem przepływu. Demontując kołnierz spawany, przytrzymać zawór zwrotny klapowy. jeżeli części zostaną niewłaściwie zamontowane. Należy zwrócić uwagę na kierunek przepływu przez klapowy zawór zwrotny. Zawór klapowy musi otwierać się w kierunku przepływu. Ułożyć uszczelkę (rys. 6, poz. 2) na klapowym zaworze zwrotnym. Kołnierz kształtki przewodu zasilającego (rys. 6, poz. 6) przykręcić do kołnierza króćca zasilania (rys. 6, poz. 4) na kotle grzewczym, używając czterech śrub (rys. 6, poz. 3) i nakrętek (rys. 6, poz. ). Rys. 6 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: 4 5 Montaż kształtki przewodu zasilającego na drugim kotle grzewczym Nakrętka (dostarczana z kotłem grzewczym) Uszczelka (dostarczana z kotłem grzewczym) Śruba (dostarczana z kotłem grzewczym) Kołnierz na zasilaniu kotła grzewczego Zawór zwrotny klapowy (dostarczany z kotłem grzewczym) Poz. 6: Kształtka przewodu zasilającego (część 2) 6 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006 7

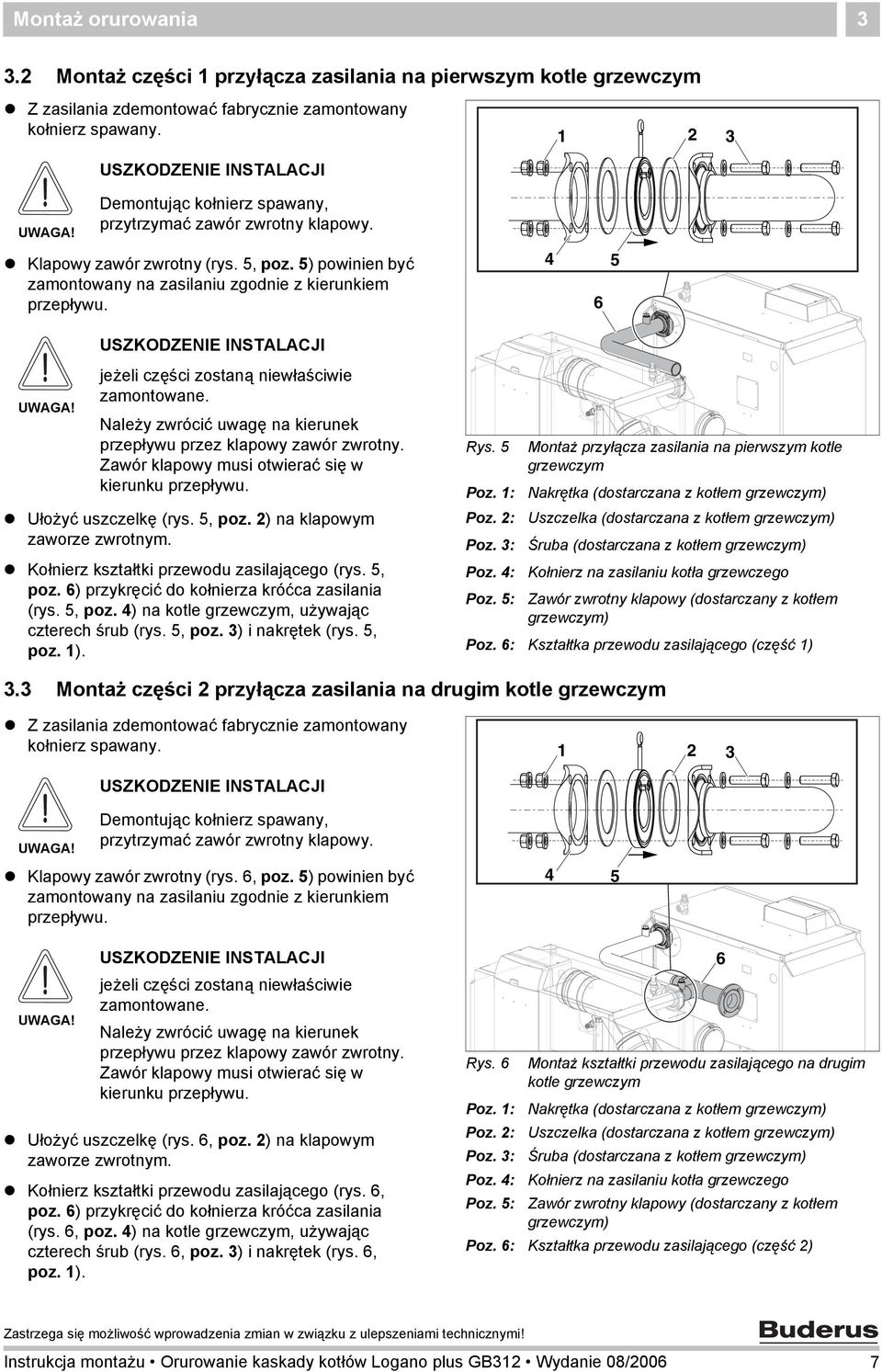

8 3 Montaż orurowania Zespawać ze sobą obie kształtki przewodu zasilającego bez naprężeń. W związku z tolerancjami może być konieczne dopasowanie kształtek rurowych. W razie potrzeby należy skrócić rurki lub dogiąć kolanka na gorąco. Spaw montażowy Złączki na przyłączu zasilania (rys. 7, poz. ) są przeznaczone do odpowietrzania. Rys. 7 Przyspawanie przyłącza zasilania 3.4 Przyłączenie zaworów odcinających Zawory odcinające (rys. 8, poz. ) nie znajdują się w zakresie dostawy i należy je zamówić oddzielnie. Na każdym przewodzie zasilającym i powrotnym można zamontować po jednym zaworze odcinającym Demontując zawór odcinający, przytrzymać klapowy zawór zwrotny. jeżeli części zostaną niewłaściwie zamontowane. Klapowy zawór zwrotny (rys. 8, poz. 2) powinien być zamontowany na zasilaniu zgodnie z kierunkiem przepływu. Należy zwrócić uwagę na kierunek przepływu przez zawór odcinający. Rys. 8 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Montaż zaworu odcinającego Zawór odcinający Zawór zwrotny klapowy Uszczelka Kształtka przewodu zasilającego Nakrętka Do montażu zaworów odcinających należy użyć dodatkowych uszczelek oraz dłuższych śrub. Przyłożyć uszczelkę (rys. 8, poz. 3) oraz zawór odcinający (rys. 8, poz. ) do klapowego zaworu zwrotnego. Kołnierz kształtki przewodu zasilającego (rys. 8, poz. 4) przykręcić do kołnierza króćca zasilania na kotle grzewczym, używając czterech śrub i nakrętek (rys. 4, poz. 5). Jeżeli zostaną zamontowane zawory odcinające, kształtkę rury odprowadzającej spaliny na przyłączu na kotle należy przedłużyć załączoną kształtką rurową. Kształtkę rurową przyciąć na wymiar 08 mm dla kotłów mocy 90 do 20 kw lub 38 mm dla kotłów mocy 60 do 280 kw. Kształtkę rurową wsunąć na przyłącze rury odprowadzania spalin na kotle grzewczym (patrz "Instrukcja montażu kolektora spalin"). 8 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006

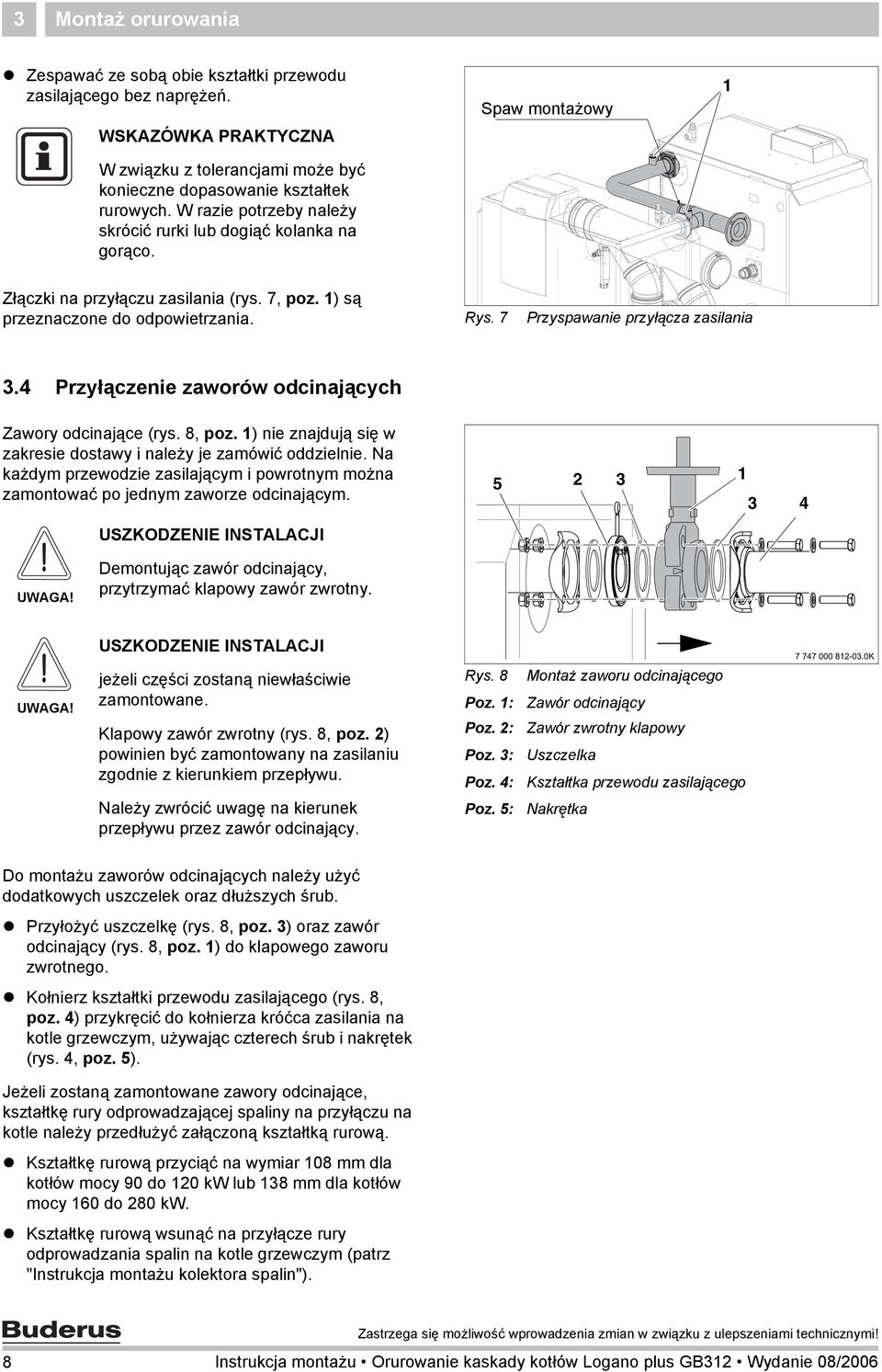

9 Montaż orurowania Montaż zespołu przyłączeniowego na powrocie do kotła 3.5. Montaż krótszej kształtki przewodu powrotu na pierwszym kotle grzewczym Z powrotu zdemontować fabrycznie zamontowany kołnierz spawany. Ułożyć uszczelkę (rys. 9, poz. 2) na kołnierzu króćca powrotu kotła grzewczego. Kołnierz kształtki przewodu powrotu (rys. 9, poz. 5) dobrze przykręcić do kołnierza króćca powrotu (rys. 9, poz. 4) na kotle grzewczym, używając czterech śrub (rys. 9, poz. 3) i nakrętek (rys. 9, poz. ) Montaż części długiej kształtki przewodu powrotnego na drugim kotle grzewczym Rys. 9 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Montaż przyłącza powrotu na pierwszym kotle grzewczym Nakrętka (dostarczana z kotłem grzewczym) Uszczelka (dostarczana z kotłem grzewczym) Śruba (dostarczana z kotłem grzewczym) Kołnierz na powrocie kotła grzewczego Kształtka przewodu powrotnego Z powrotu zdemontować fabrycznie zamontowany kołnierz spawany. Ułożyć uszczelkę (rys. 0, poz. 2) na kołnierzu króćca powrotu drugiego kotła grzewczego. Kołnierz kształtki przewodu powrotnego (rys. 0, poz. 5) przykręcić do kołnierza króćca powrotu (rys. 0, poz. 4) na kotle grzewczym, używając czterech śrub (rys. 0, poz. 3) i nakrętek (rys. 0, poz. ) Rys. 0 Montaż kształtki przewodu powrotu na drugim kotle grzewczym Poz. : Nakrętka (dostarczana z kotłem grzewczym) Poz. 2: Uszczelka (dostarczana z kotłem grzewczym) Poz. 3: Śruba (dostarczana z kotłem grzewczym) Poz. 4: Kołnierz na powrocie kotła grzewczego Poz. 5: Kształtka przewodu powrotnego Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006 9

10 3 Montaż orurowania Przyłączenie pomp Pompy (pompy obiegów grzewczych) (rys., poz. ) nie znajdują się w zakresie dostawy i należy je zamówić oddzielnie. W zależności od konfiguracji instalacji należy zamontować dwie pompy. Należy wykonać połączenia zgodnie ze schematem (np. montaż pompy (pompy obiegu grzewczego) przy zastosowaniu "sprzęgła hydraulicznego"). jeżeli pompa nie zostanie prawidłowo zamontowana. Pompę z silnikiem należy zamontować między kołnierzami w pozycji poziomej. Uszczelka i śruby nie są dostarczane z orurowaniem (dostępne jako opcja). Przyłożyć pompę z uszczelką do kołnierza kształtki przewodu powrotu w kierunku przepływu i przykręcić 4 śrubami z nakrętkami. Łącznik na powrocie (rys. 2, poz. 2) z uszczelką przykręcić do pompy (rys. 2, poz. ) 4 śruby i nakrętki przykręcić, jak pokazano na rys. 2. Włożyć podporę (rys. 2, poz. 3) pod łącznik na powrocie i ustawić właściwą wysokość, tak aby orurowanie powrotu nie było naprężone. Drugą pompę z włożoną uszczelką przyłożyć zgodnie z kierunkiem przepływu do kołnierza łącznika na powrocie i przykręcić 4 śrubami. Kołnierz części 2 długiej kształtki przewodu powrotnego (rys. 3, poz. 2) z włożoną uszczelką przyłożyć do drugiej pompy i przykręcić 4 śrubami i nakrętkami. Dobrze dokręcić śruby połączeń kołnierzowych. Rys. Przyłączenie pompy Poz. : Pompa (opcja) 2 3 Rys. 2 Montaż łącznika na powrocie Poz. : Pompa Poz. 2: Łącznik na powrocie Poz. 3: Podpora Przyspawanie części 2 długiej kształtki przewodu powrotu Zespawać bez naprężeń obie części długiej kształtki przewodu powrotu. Sprawdzić szczelność wszystkich przyłączy i spawów. Spaw montażowy 2 W związku z tolerancjami może być konieczne dopasowanie kształtek rurowych. W razie potrzeby należy skrócić rurki lub dogiąć kolanka na gorąco. Złączka na przyłączu powrotu (rys. 3, poz. 3) jest przeznaczona do opróżniania. 3 Rys. 3 Przyspawanie długiej kształtki przewodu powrotnego Poz. : Część długiej kształtki przewodu powrotu Poz. 2: Część 2 długiej kształtki przewodu powrotu Poz. 3: Złączka na powrocie 0 Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006

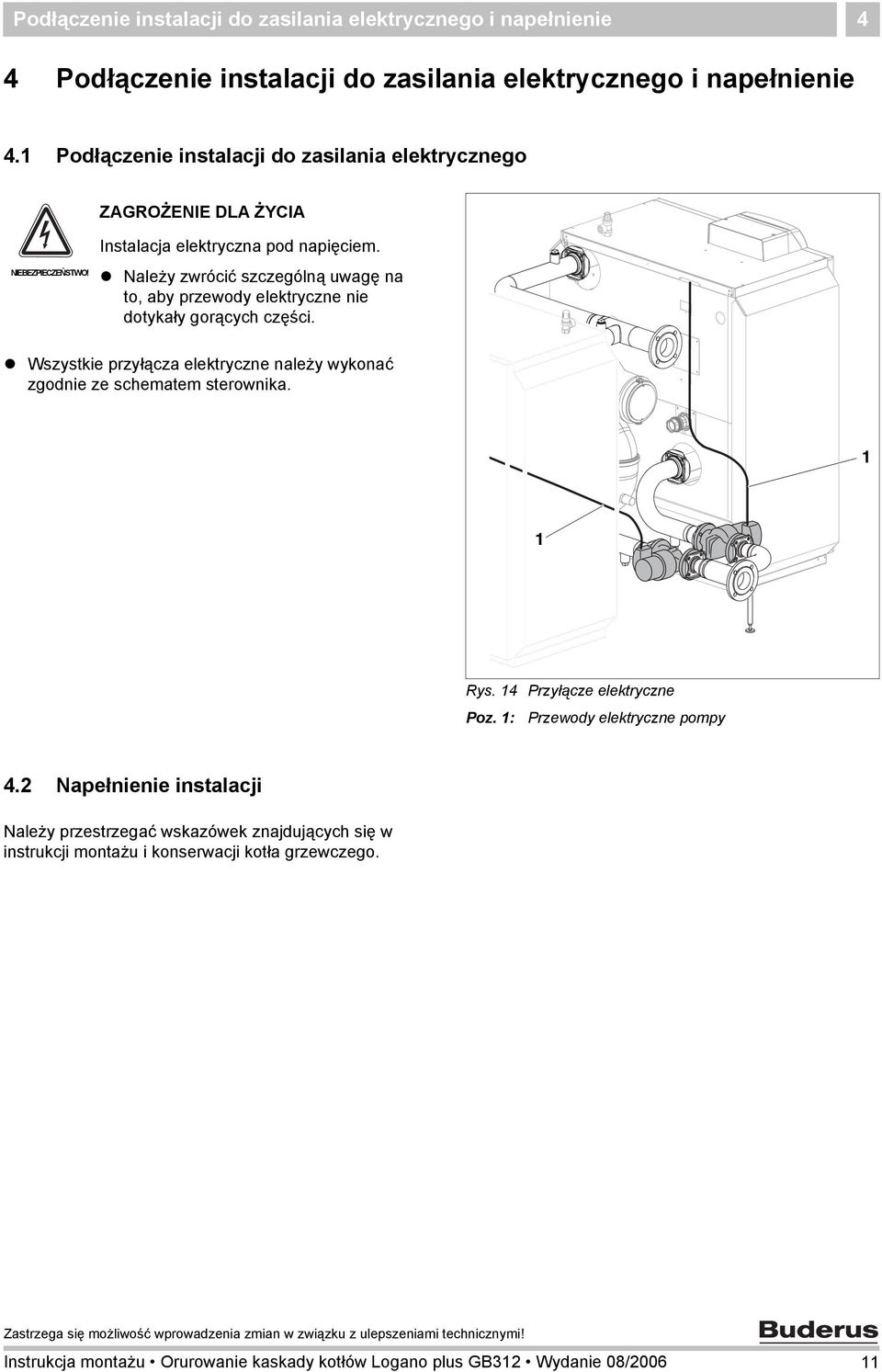

11 Podłączenie instalacji do zasilania elektrycznego i napełnienie 4 4 Podłączenie instalacji do zasilania elektrycznego i napełnienie 4. Podłączenie instalacji do zasilania elektrycznego ZAGROŻENIE DLA ŻYCIA NIEBEZPIECZEŃSTWO! Instalacja elektryczna pod napięciem. Należy zwrócić szczególną uwagę na to, aby przewody elektryczne nie dotykały gorących części. Wszystkie przyłącza elektryczne należy wykonać zgodnie ze schematem sterownika. Rys. 4 Przyłącze elektryczne Poz. : Przewody elektryczne pompy 4.2 Napełnienie instalacji Należy przestrzegać wskazówek znajdujących się w instrukcji montażu i konserwacji kotła grzewczego. Instrukcja montażu Orurowanie kaskady kotłów Logano plus GB32 Wydanie 08/2006
