Instrukcja naprawy. Kontrola i wymiana anody magnezowej /2000 PL Dla firmy instalacyjnej

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja naprawy. Kontrola i wymiana anody magnezowej. 6301 0197 07/2000 PL Dla firmy instalacyjnej"

Transkrypt

1 /000 PL Dla firmy instalacyjnej Instrukcja naprawy Kontrola i wymiana anody magnezowej Przeczytać uważnie przed przystąpieniem do naprawy

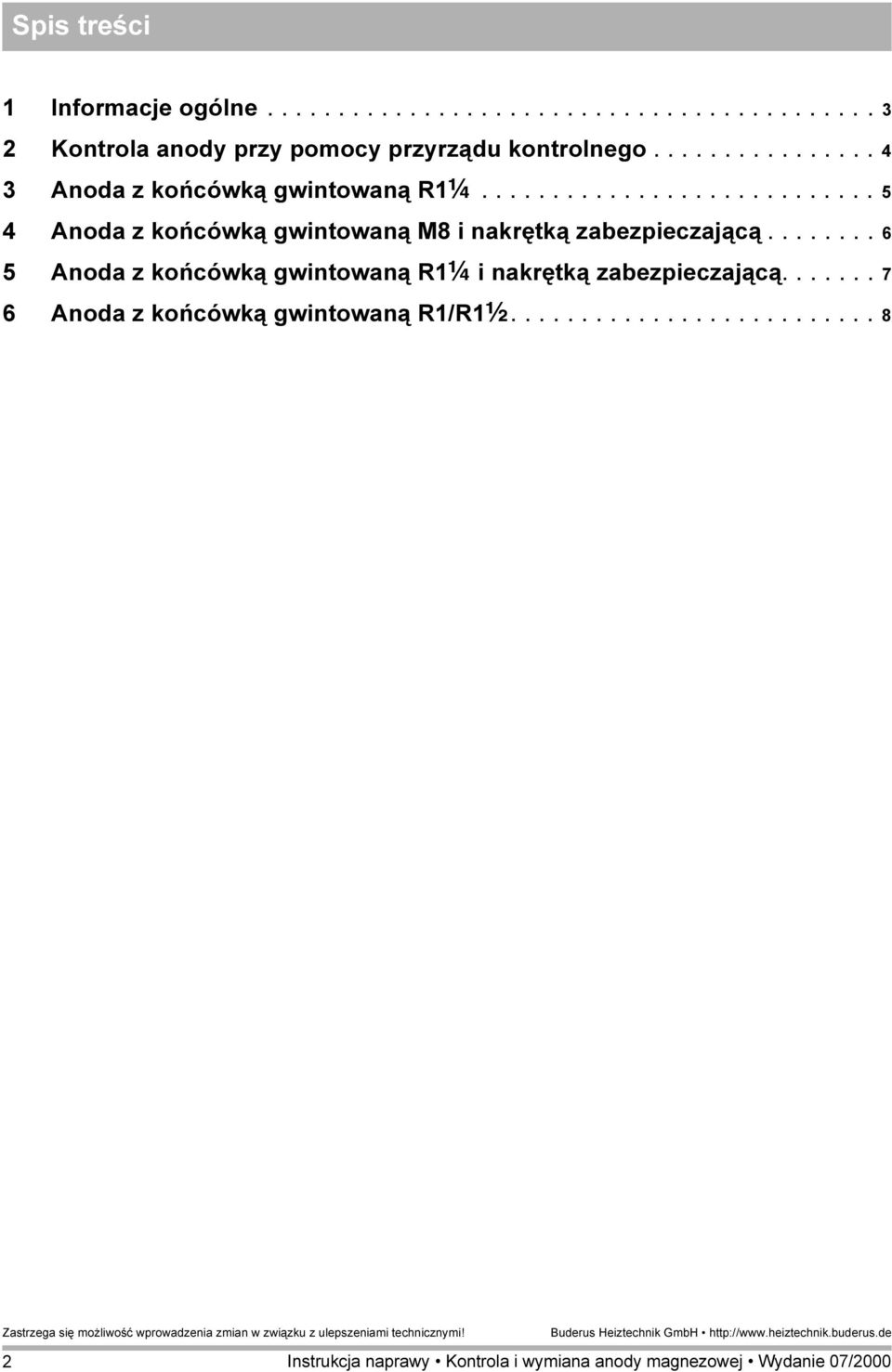

2 Spis treści Informacje ogólne Kontrola anody przy pomocy przyrządu kontrolnego Anoda z końcówką gwintowaną R¼ Anoda z końcówką gwintowaną M8 i nakrętką zabezpieczającą Anoda z końcówką gwintowaną R¼ i nakrętką zabezpieczającą Anoda z końcówką gwintowaną R/R½

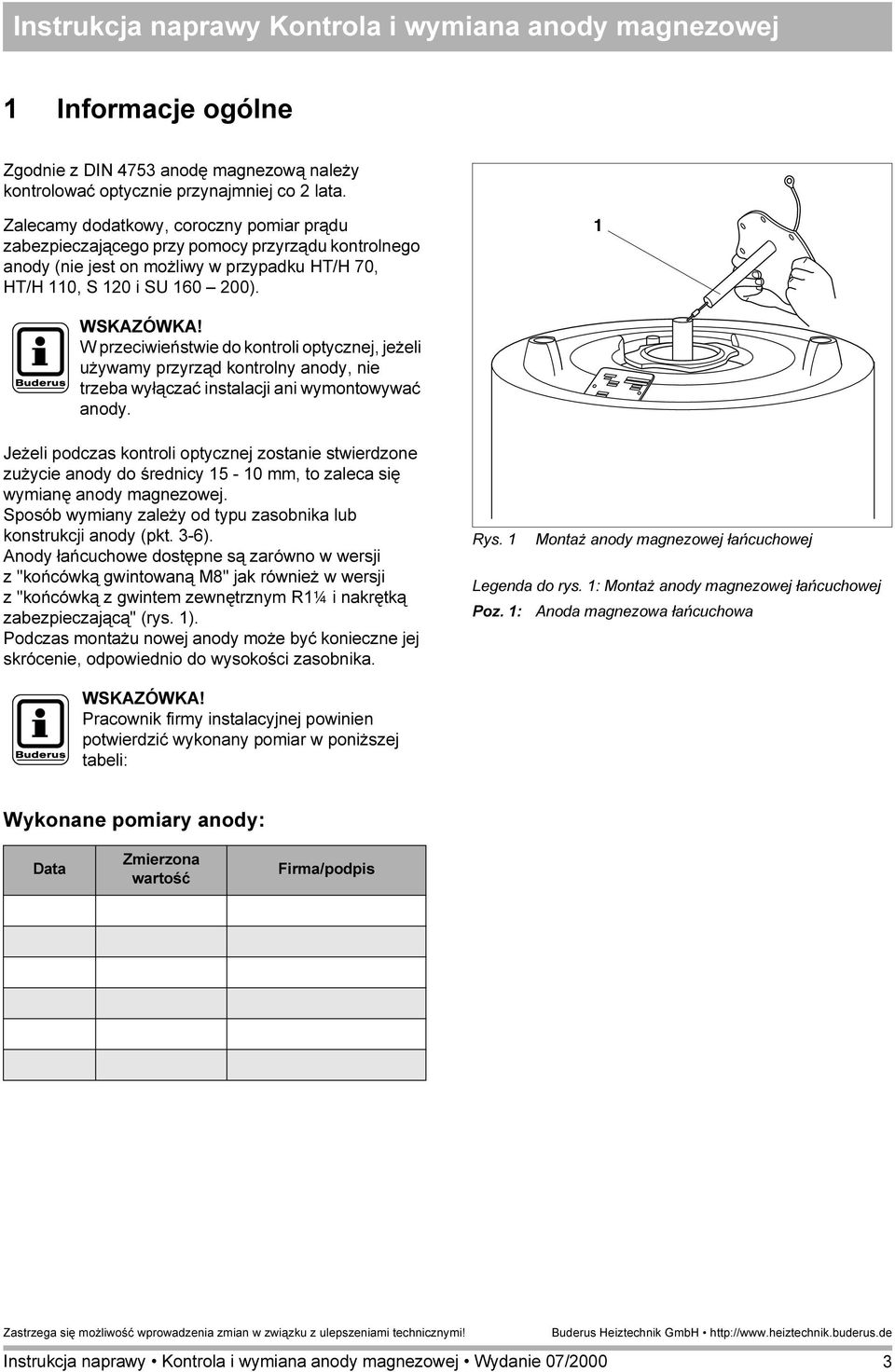

3 Informacje ogólne Zgodnie z DIN 75 anodę magnezową należy kontrolować optycznie przynajmniej co lata. Zalecamy dodatkowy, coroczny pomiar prądu zabezpieczającego przy pomocy przyrządu kontrolnego anody (nie jest on możliwy w przypadku HT/H 70, HT/H 0, S 0 i SU 60 00). W przeciwieństwie do kontroli optycznej, jeżeli używamy przyrząd kontrolny anody, nie trzeba wyłączać instalacji ani wymontowywać anody. Jeżeli podczas kontroli optycznej zostanie stwierdzone zużycie anody do średnicy 5-0mm, to zaleca się wymianę anody magnezowej. Sposób wymiany zależy od typu zasobnika lub konstrukcji anody (pkt. -6). Anody łańcuchowe dostępne są zarówno w wersji z "końcówką gwintowaną M8" jak również w wersji z "końcówką z gwintem zewnętrznym R¼ i nakrętką zabezpieczającą" (rys. ). Podczas montażu nowej anody może być konieczne jej skrócenie, odpowiednio do wysokości zasobnika. Rys. Montaż anody magnezowej łańcuchowej Legenda do rys. : Montaż anody magnezowej łańcuchowej Poz. : Anoda magnezowa łańcuchowa Pracownik firmy instalacyjnej powinien potwierdzić wykonany pomiar w poniższej tabeli: Wykonane pomiary anody: Data Zmierzona wartość Firma/podpis

4 Kontrola anody przy pomocy przyrządu kontrolnego Aby można było zastosować przyrząd kontrolny anody (rys., poz. 8) do pomiaru prądu zabezpieczającego konieczne jest, aby anoda magnezowa po zamontowaniu była odizolowana (rys. - rys. 6). W HT/H 70, HT/H 0, S 0 i SU anoda magnezowa nie jest izolowana (rys. 7). Przed uruchomieniem przyrządu kontrolnego zasilanego bateriami należy sprawdzić, czy jest on gotowy do użycia. Należy przestrzegać instrukcji obsługi przyrządu kontrolnego. Po włączeniu, jeżeli zaciski są niepodłączone, powinna zaświecić się czerwona dioda LED (< 0, ma). Coraz słabsze światło diod LED oznacza, że trzeba wymienić baterie. Pomiar wykonuje się w następujący sposób: Należy odłączyć kabel uziemiający w obu miejscach jego przyłączenia (kabel łączący anodę z zasobnikiem). Czerwony kabel pomiarowy (rys., poz. 5) należy podłączyć do anody, czarny (rys., poz. 6) do zasobnika. Jeżeli kabel uziemiający posiada wtyczkę, czerwony kabel należy przyłączyć do gwintu M8 anody magnezowej (rys., poz. ). Pomiar prądu zabezpieczającego jest możliwy tylko wtedy, gdy zasobnik jest napełniony wodą. Należy zwracać uwagę na poprawność styku połączeń. Zaciski należy podłączać tylko do metalowych, gładkich powierzchni. Rys. Kontrola anody przy pomocy przyrządu kontrolnego Legenda do rys. : Kontrola anody przy pomocy przyrządu kontrolnego Poz. : Anoda magnezowa Poz. : Gwint M8 Poz. : Końcówka kabla z przewodem uziemiającym Poz. : Pokrywa otworu wyczystkowego Poz. 5: Czerwony kabel Poz. 6: Czarny kabel Poz. 7: Wkręt bez łba lub śruba do kabla uziemiającego Poz. 8: Przyrząd kontrolny Jeżeli zaświeci się jedna z zielonych diod LED na przyrządzie kontrolnym, oznacza to, że anoda nie utraciła swoich właściwości ochronnych. Jeżeli zaświeci się czerwona dioda LED, oznacza to, że anoda magnezowa jest wmontowana bez izolacji albo, że jest zużyta. W takim wypadku anodę należy skontrolować optycznie. Należy usunąć usterkę lub wymienić anodę magnezową. Po każdej przeprowadzonej kontroli należy koniecznie przyłączyć kabel uziemiający zgodnie z przepisami (rys. 6, poz. ).

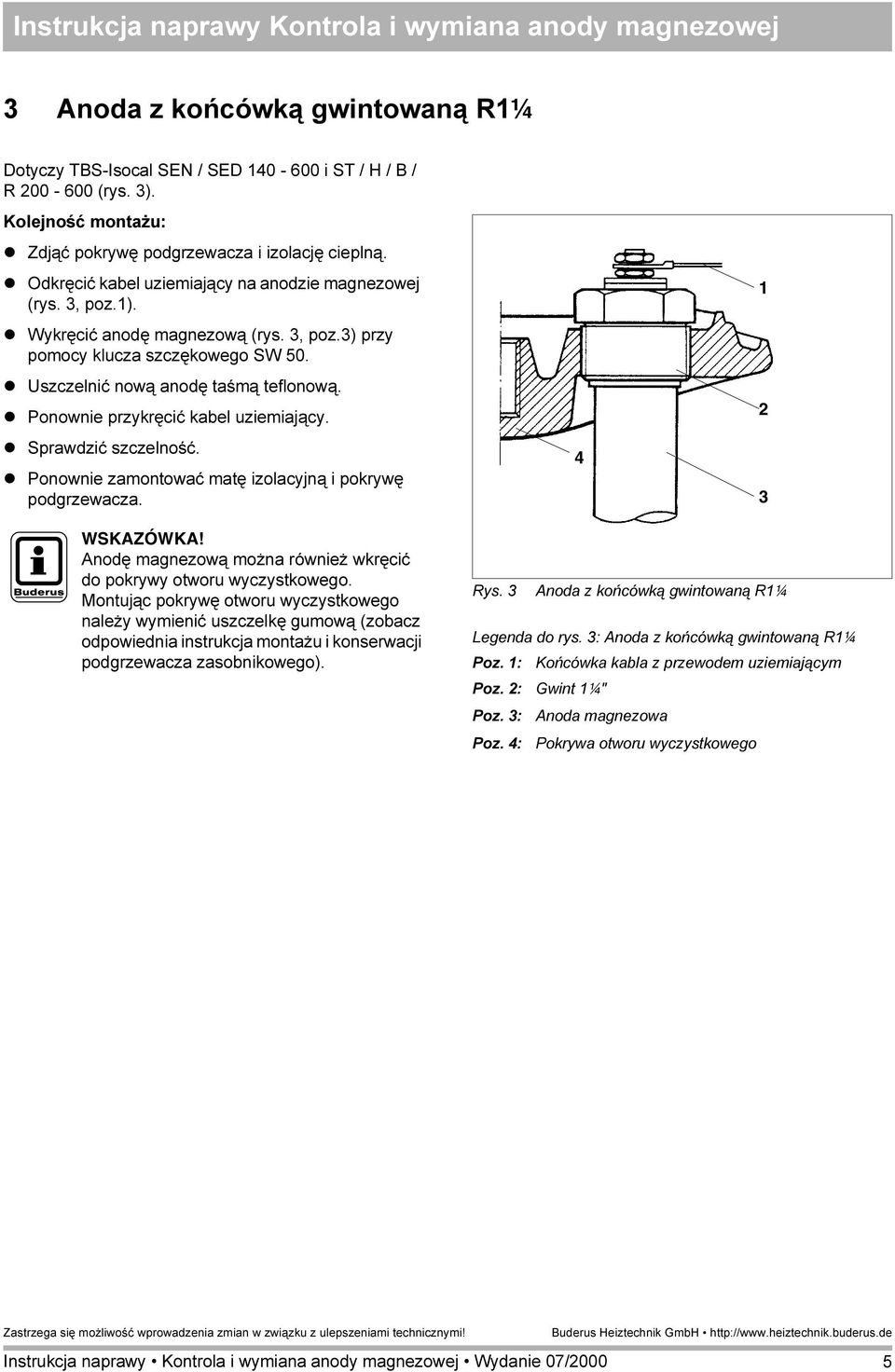

5 Anoda z końcówką gwintowaną R¼ Dotyczy TBS-Isocal SEN / SED i ST / H / B / R (rys. ). Kolejność montażu: Zdjąć pokrywę podgrzewacza i izolację cieplną. Odkręcić kabel uziemiający na anodzie magnezowej (rys., poz.). Wykręcić anodę magnezową (rys., poz.) przy pomocy klucza szczękowego SW 50. Uszczelnić nową anodę taśmą teflonową. Ponownie przykręcić kabel uziemiający. Sprawdzić szczelność. Ponownie zamontować matę izolacyjną i pokrywę podgrzewacza. Anodę magnezową można również wkręcić do pokrywy otworu wyczystkowego. Montując pokrywę otworu wyczystkowego należy wymienić uszczelkę gumową (zobacz odpowiednia instrukcja montażu i konserwacji podgrzewacza zasobnikowego). Rys. Anoda z końcówką gwintowaną R¼ Legenda do rys. : Anoda z końcówką gwintowaną R¼ Poz. : Końcówka kabla z przewodem uziemiającym Poz. : Gwint ¼" Poz. : Anoda magnezowa Poz. : Pokrywa otworu wyczystkowego 5

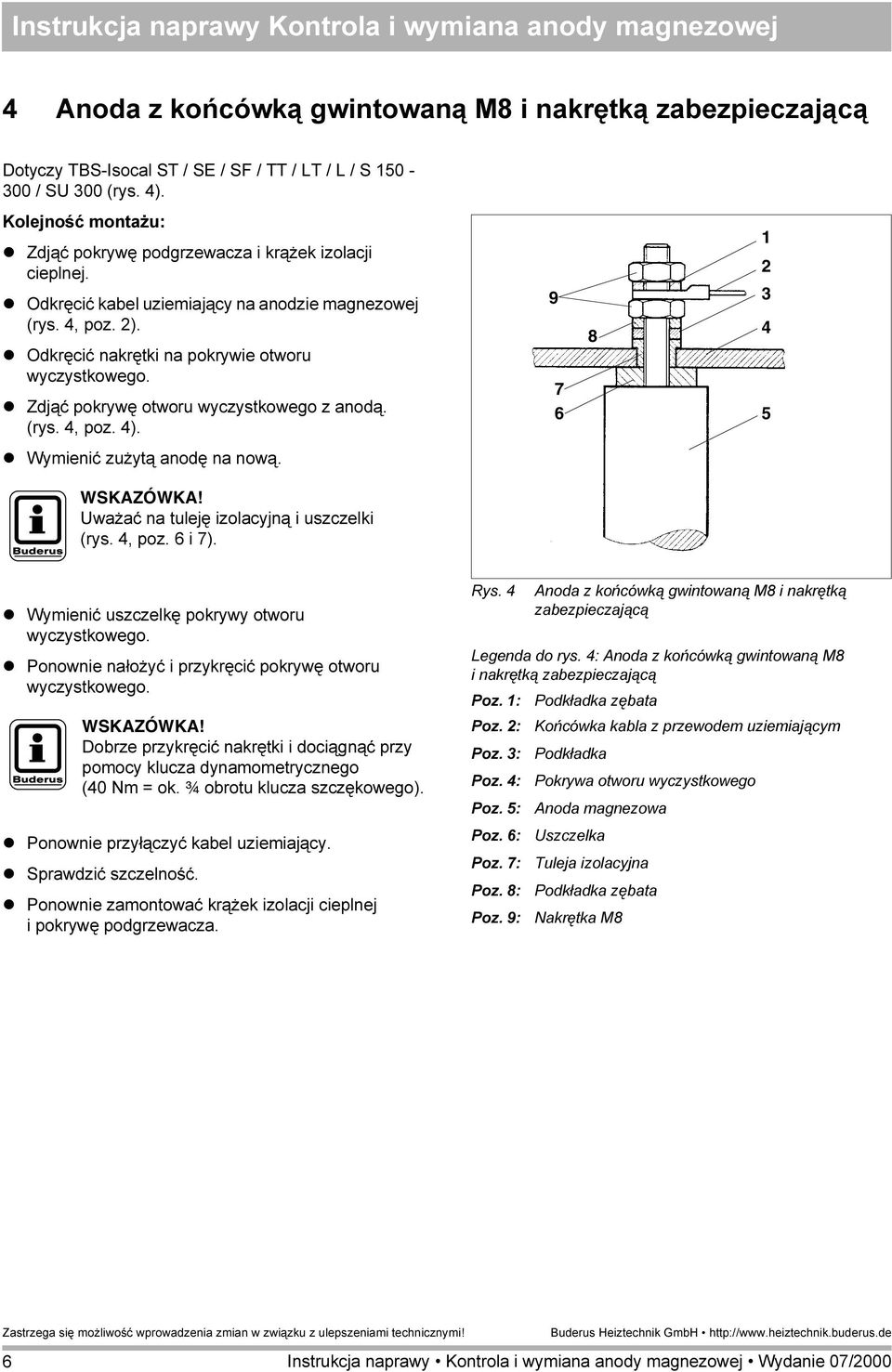

6 Anoda z końcówką gwintowaną M8 i nakrętką zabezpieczającą Dotyczy TBS-Isocal ST / SE / SF / TT / LT / L / S / SU 00 (rys. ). Kolejność montażu: Zdjąć pokrywę podgrzewacza i krążek izolacji cieplnej. Odkręcić kabel uziemiający na anodzie magnezowej (rys., poz. ). Odkręcić nakrętki na pokrywie otworu wyczystkowego. Zdjąć pokrywę otworu wyczystkowego z anodą. (rys., poz. ) Wymienić zużytą anodę na nową. Uważać na tuleję izolacyjną i uszczelki (rys., poz. 6 i 7). Wymienić uszczelkę pokrywy otworu wyczystkowego. Ponownie nałożyć i przykręcić pokrywę otworu wyczystkowego. Dobrze przykręcić nakrętki i dociągnąć przy pomocy klucza dynamometrycznego (0 Nm = ok. ¾ obrotu klucza szczękowego). Ponownie przyłączyć kabel uziemiający. Sprawdzić szczelność. Ponownie zamontować krążek izolacji cieplnej i pokrywę podgrzewacza. Rys. Anoda z końcówką gwintowaną M8 i nakrętką zabezpieczającą Legenda do rys. : Anoda z końcówką gwintowaną M8 i nakrętką zabezpieczającą Poz. : Podkładka zębata Poz. : Końcówka kabla z przewodem uziemiającym Poz. : Podkładka Poz. : Pokrywa otworu wyczystkowego Poz. 5: Anoda magnezowa Poz. 6: Uszczelka Poz. 7: Tuleja izolacyjna Poz. 8: Podkładka zębata Poz. 9: Nakrętka M8 6

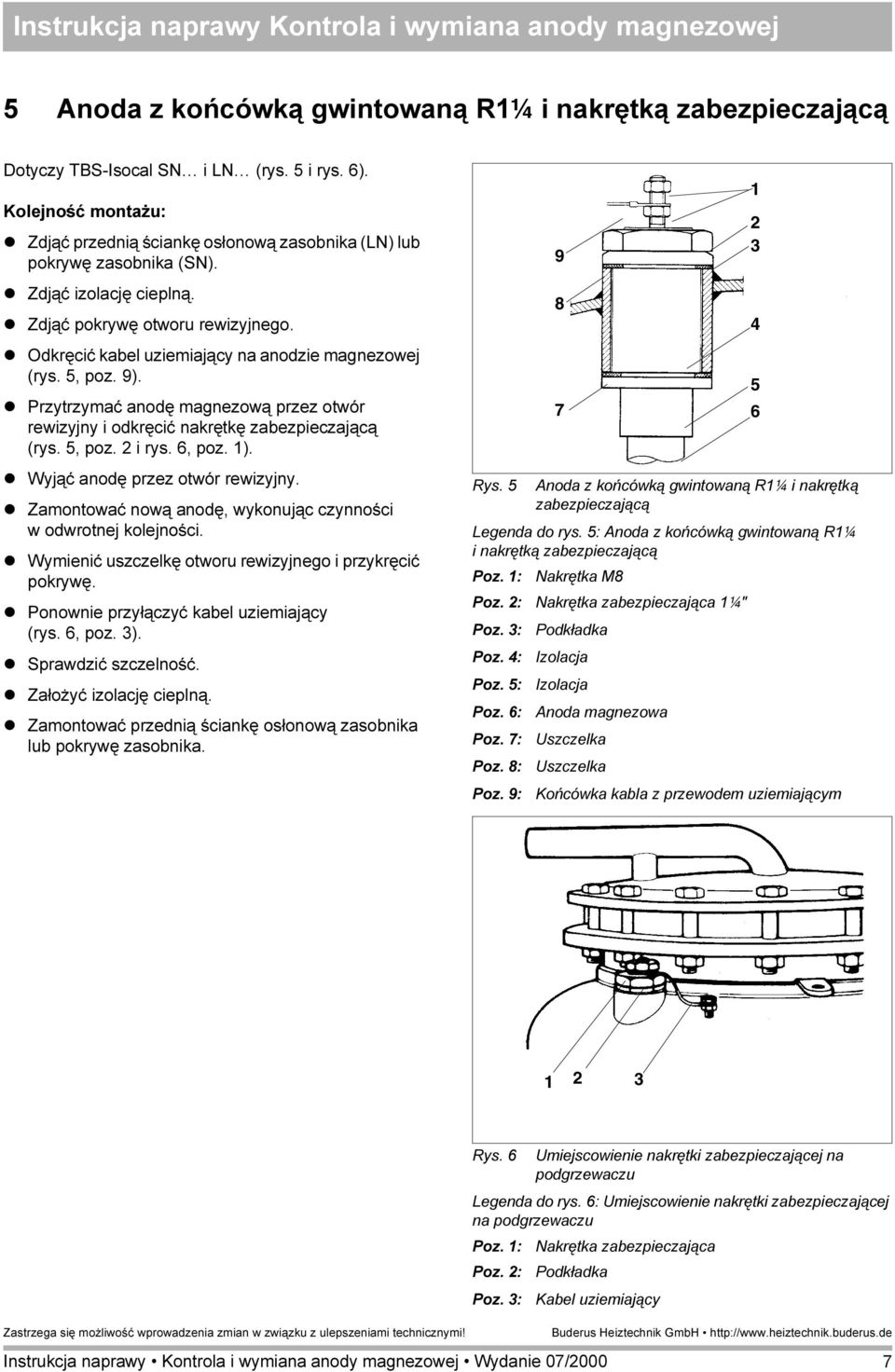

7 5 Anoda z końcówką gwintowaną R¼ i nakrętką zabezpieczającą Dotyczy TBS-Isocal SN i LN (rys. 5 i rys. 6). Kolejność montażu: Zdjąć przednią ściankę osłonową zasobnika (LN) lub pokrywę zasobnika (SN). Zdjąć izolację cieplną. Zdjąć pokrywę otworu rewizyjnego. Odkręcić kabel uziemiający na anodzie magnezowej (rys. 5, poz. 9). Przytrzymać anodę magnezową przez otwór rewizyjny i odkręcić nakrętkę zabezpieczającą (rys. 5, poz. i rys. 6, poz. ). Wyjąć anodę przez otwór rewizyjny. Zamontować nową anodę, wykonując czynności w odwrotnej kolejności. Wymienić uszczelkę otworu rewizyjnego i przykręcić pokrywę. Ponownie przyłączyć kabel uziemiający (rys. 6, poz. ). Sprawdzić szczelność. Założyć izolację cieplną. Zamontować przednią ściankę osłonową zasobnika lub pokrywę zasobnika Rys. 5 Anoda z końcówką gwintowaną R¼ i nakrętką zabezpieczającą Legenda do rys. 5: Anoda z końcówką gwintowaną R¼ i nakrętką zabezpieczającą Poz. : Nakrętka M8 Poz. : Nakrętka zabezpieczająca ¼" Poz. : Podkładka Poz. : Izolacja Poz. 5: Izolacja Poz. 6: Anoda magnezowa Poz. 7: Uszczelka Poz. 8: Uszczelka Poz. 9: Końcówka kabla z przewodem uziemiającym 5 6 Rys. 6 Umiejscowienie nakrętki zabezpieczającej na podgrzewaczu Legenda do rys. 6: Umiejscowienie nakrętki zabezpieczającej na podgrzewaczu Poz. : Nakrętka zabezpieczająca Poz. : Podkładka Poz. : Kabel uziemiający 7

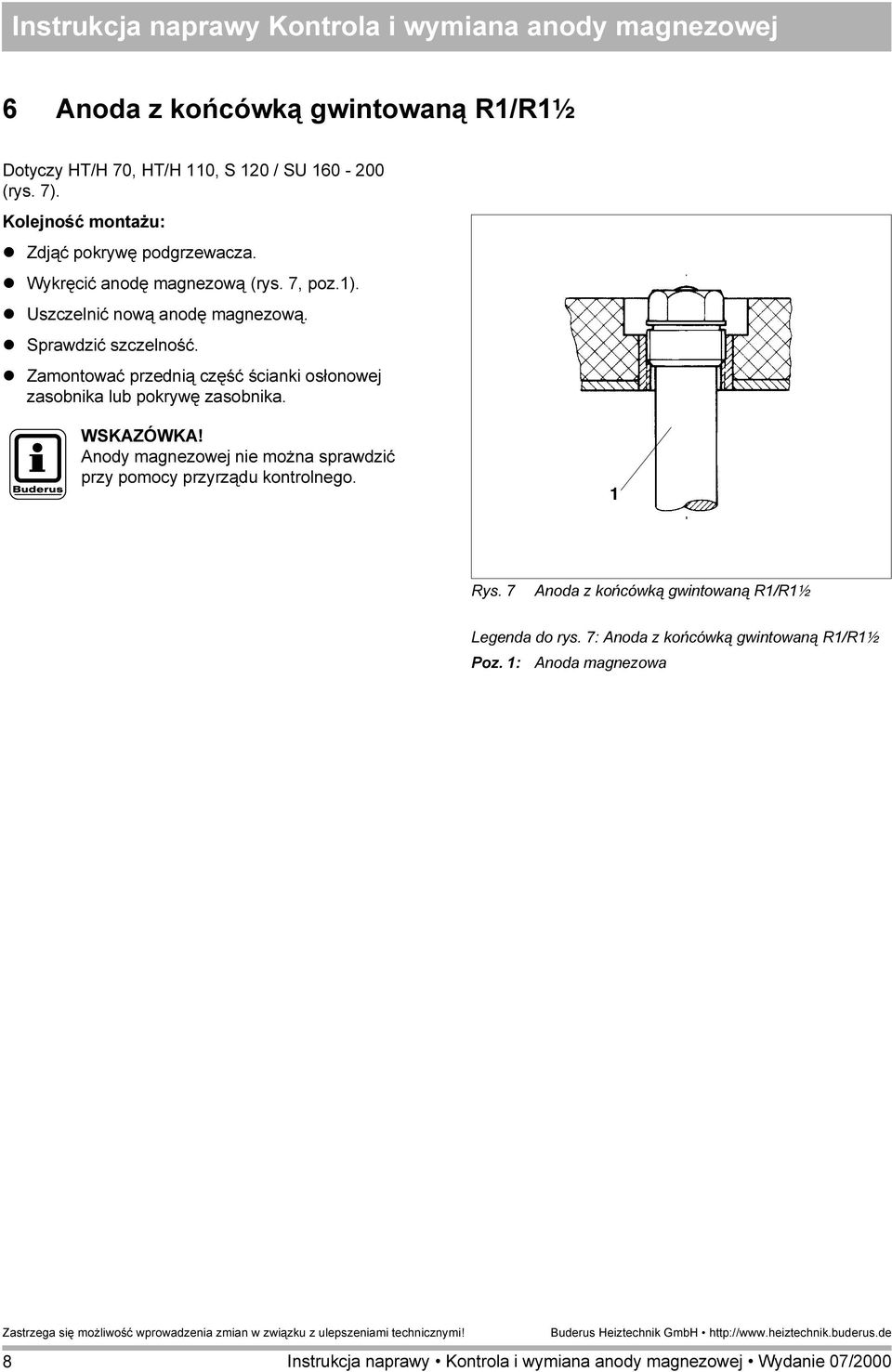

8 6 Anoda z końcówką gwintowaną R/R½ Dotyczy HT/H 70, HT/H 0, S0 / SU (rys. 7). Kolejność montażu: Zdjąć pokrywę podgrzewacza. Wykręcić anodę magnezową (rys. 7, poz.). Uszczelnić nową anodę magnezową. Sprawdzić szczelność. Zamontować przednią część ścianki osłonowej zasobnika lub pokrywę zasobnika. Anody magnezowej nie można sprawdzić przy pomocy przyrządu kontrolnego. Rys. 7 Anoda z końcówką gwintowaną R/R½ Legenda do rys. 7: Anoda z końcówką gwintowaną R/R½ Poz. : Anoda magnezowa 8
