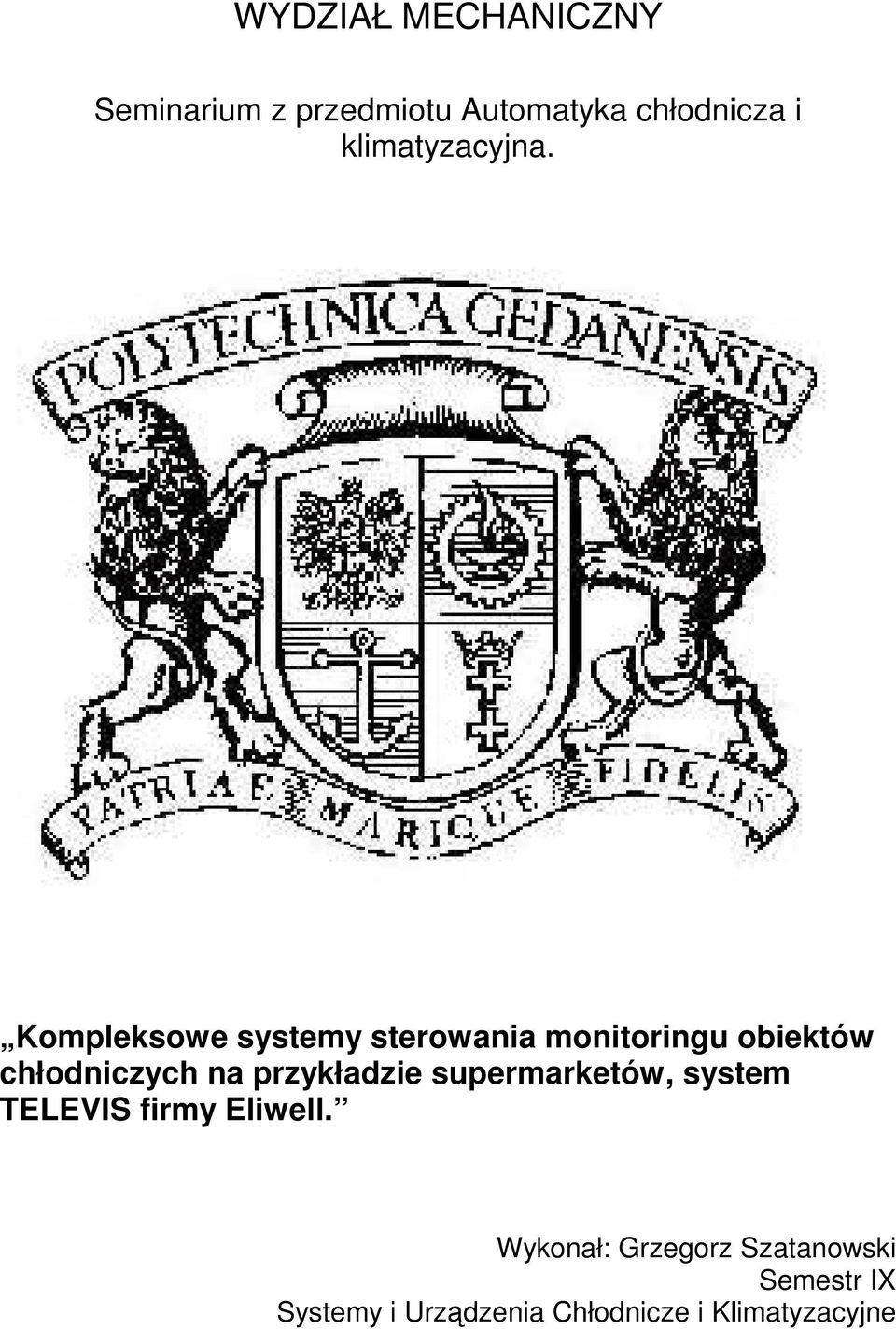

1 WYDZIAŁ MECHANICZNY Seminarium z przedmiotu Automatyka chłodnicza i klimatyzacyjna. Kompleksowe systemy sterowania monitoringu obiektów chłodniczych na przykładzie supermarketów, system TELEVIS firmy Eliwell. Wykonał: Grzegorz Szatanowski Semestr IX Systemy i Urządzenia Chłodnicze i Klimatyzacyjne

2 1. Co to jest monitoring Części składowe systemu TELEVIS i jego moŝliwości Oprogramowanie TELEVIS Zalety stosowania monitoringu Literatura Co to jest monitoring. Słowo monitoring jest ogólnie znane, ale nie wszyscy z nas wiedza, co tak naprawdę się pod nim kryje. Niektórzy z nas jako monitoring uwaŝają pomiar i zapis temperatury w pomieszczeniu chłodzonym. Niestety to tylko mała cześć tego, z czym powinno nam się to słowo kojarzyć. Rozwijając tą myśl moŝemy powiedzieć, Ŝe monitoring to nie tylko rejestracja wybranych parametrów, ale równieŝ stały nadzór nad praca instalacji, automatyczna sygnalizacja przekroczenia limitów mierzonych wielkości, automatyczne sygnalizowanie nieprawidłowej pracy urządzeń, rejestracja alarmów i moŝliwość sklasyfikowania ich według ich wagi, zdalne powiadamianie serwisu czy nawet kontrola dostępu personelu do urządzeń zintegrowanych z systemem. Kwitując to jednym zdaniem powiemy, Ŝe pod pojęciem monitoring powinniśmy rozumieć stały, automatyczny, kompleksowy nadzór nad pracą instalacji. 2. Części składowe systemu TELEVIS i jego moŝliwości. System TELEVIS firmy ELIWELL jest, jednym z dostępnych na rynku, systemem umoŝliwiającym zdalne sterowanie i monitoring pracy instalacji chłodniczej. Współpracuje on z całą rodziną elektronicznych sterowników tej samej firmy. (Tabela) Sterownik EWPC 902 (/T, /R, /P) /S EWPC 905 (/T, /R, /P) /S EWPC 961 /S EWPC 970 /S EWPC 973 /S EWDR 961 /S EWPC 700 EWPC 1000 /S EWTB 1000 /S EWCD 500 /S EWCD 1000 /S EWDR 961 /AR /S EWCM EWPX Uwagi -

3 EWDA EWDL EWDS EWPF EWTV 200, 240, 270 EWTV 280 z modułem przejściowym dostępna funkcja alarmu, w przypadku wykorzystania jednostki centralnej EWTD 2000 Poza sterownikami, integralnymi składowymi systemu SA równieŝ moduły łączące sieć z komputerem PC 9moduł nadrzędny), oprogramowanie TELEVIS 200 oraz przewód łączący wszystkie urządzenia w jedną sieć (dwuŝyłowy ekranowany). MoŜliwości systemu: Kontrola wszystkich jednostek podłączonych urządzeń Kontrola statusu połączeń wejścia i wyjścia Zdalne kontrolowanie sterowników z komputera lub poprzez modem Zapisywanie danych na twardym dysku komputera MoŜliwość podglądu i wydruku wykresów oraz tabel zawierających kontrolowane parametry Automatyczne drukowanie raportów Zarządzanie alarmami na komputerze lokalnym, poprzez modem lub faks Daje moŝliwość archiwizacji i odtworzenia danych System monitoringu musi spełniać swoje zadania przez cały czas pracy, a co za tym idzie powinien działać bez postojów. UmoŜliwiają mu to rozwiązania zastosowane przy jego konstruowaniu mianowicie, uszkodzenie jednego urządzenia nie powoduje zatrzymania całego systemu, równieŝ awaria komputera nie wpływa na prace poszczególnych urządzeń sprzęgniętych z systemem. Gdy taka awaria nastąpi uaktywnia się klawiatura na poszczególnych sterownikach, co daje moŝliwość ręcznego nastawienia parametrów. Jest to moŝliwe jedynie, gdy komputer ulegnie awarii, w normalnym przypadku parametry ustawia się właśnie za jego pomocą. System TELEVIS przystosowany jest do podłączenia maksymalnie 224 urządzeń, co daje nam duŝe moŝliwości w rozbudowie instalacji. Na rysunku 1 przedstawiono ogólną strukturę systemu.

4 Rys.1.Schemat przykładowej konfiguracji układu Televis.[1] 3. Oprogramowanie TELEVIS 200. Celem tegoŝ oprogramowania jest sterowanie całym systemem, zostało ono zaprojektowane w taki sposób, aby w jak największym stopniu uprościć nadzorowanie instalacji chłodniczej oraz zapewnić jej całkowitą automatyzację. Program został wyposaŝony w szereg narzędzi i opcji ułatwiających pracę a jednocześnie jest tak skonstruowany by uniemoŝliwić niedoświadczonemu personelowi moŝliwość doprowadzenia do awarii któregokolwiek z urządzeń podłączonych do systemu. Pełen zakres moŝliwości regulacyjnych posiada najczęściej tylko serwisant a personel noŝe zmieniać nastawy tylko w określonych granicach. System moŝe być zainstalowany w dwóch opcjach: System lokalny, program pracujący na komputerze lokalnym System zdalny, nadzór poprzez łącze modemowe Oprogramowanie daje nam kilka moŝliwości konfiguracyjnych a mianowicie, umoŝliwia automatyczne przeszukanie sieci w celu wykrycia podłączonych do systemu sterowników, daje nam moŝliwość zdefiniowania ilości zgromadzonych danych i ich częstotliwość zapisu. Zarządzanie alarmami w systemie tez daje nam duŝe pole manewru. Alarmy są zapamiętywane ze szczegółami takimi jak: miejsce, data, godzina, rozpoczęcie i zakończenie alarmu. Są one klasyfikowane pod względem waŝności, moŝna je wydrukować a nawet automatycznie powiadomić serwis. Oprogramowanie posiada równieŝ funkcje ułatwiające lokalizację oraz ustawienie parametrów w na poszczególnych sterownikach, są to funkcje RVD (Real Virtual Device) oraz Layuot. Funkcja RVD.(rys.2.) zapewnia ona wyświetlanie na monitorze komputera dokładnego obrazu sterownika z aktualnymi parametrami pracy.

5 umoŝliwia wyświetlanie i drukowanie w postaci wykresów parametrów chwilowych, globalnych lub wybranych z róŝnych zakresów pracy po jej uruchomieniu automatycznie zostanie zablokowana klawiatura na sterowniku Rys.2. panel opcji funkcji RVD.[1] Funkcja Layout (rys.3.) umoŝliwia graficzne przedstawienie połoŝenia sterownika w obiekcie program moŝe obsługiwać do 100 map, z których kaŝda moŝe zawierać do 55 sterowników dla kaŝdego sterownika system wyświetla: temperaturę mierzoną przez sterownik, wskazanie alarmu, status sterownika (on/off), oszranianie w toku, spręŝarki w działaniu Rys.3. Widok okna mapki rozmieszczenia sterowników.[1] Prezentacja pomiarów

6 System umoŝliwia graficzną wizualizację mierzonych wielkości w postaci tabel lub wykresów. Wielkości tak zestawione moŝna oglądać bezpośrednio na monitorze komputera, wydrukować na drukarce. Mogą być one generowane automatycznie z częstotliwością ustalana przez uŝytkownika. 4. Zalety stosowania monitoringu. Oszczędność energii: - Regulacja pracy wentylatorów spręŝarek i grzałek dodatkowych Lepsza jakość przechowywanych produktów: - Zmniejszenie wahań temperatury i róŝnicy temperatur między chłodzonym powietrzem i powierzchnią parownika to wysoka i stała wilgotność powietrza. Zapobiega to wysychaniu nieopakowanych towarów i stracie płynów w opakowanym mięsie. - Zakończenie odtajania po osiągnięciu określonej temperatury zapobiega nadmiernemu ogrzewaniu przestrzeni chłodzonej. Monitorowanie alarmów: - Inteligentne monitorowanie alarmów połączone z procedurami awaryjnymi zapewniającymi chłodzenie w przypadku niektórych awarii instalacji minimalizuje ryzyko zepsucia się towarów i obniŝa koszty serwisu. Przystosowany do potrzeb w przyszłości - Swobodna konfiguracja systemu pozwala na podłączenie kolejnych sterowników w przypadku późniejszej rozbudowy instalacji. ObniŜone koszty obsługi: - Zdalne monitorowanie umoŝliwia ocenę czy alarmy, np. nocne alarmy, wymagają natychmiastowej interwencji serwisu czy teŝ moŝna się nimi zająć w czasie planowej wizyty serwisu. 5. Literatura. Technika chłodnicza i klimatyzacyjna Nr.5/2000r. Technika chłodnicza i klimatyzacyjna Nr.7/2000r. Technika chłodnicza i klimatyzacyjna Nr.4/2001r.
