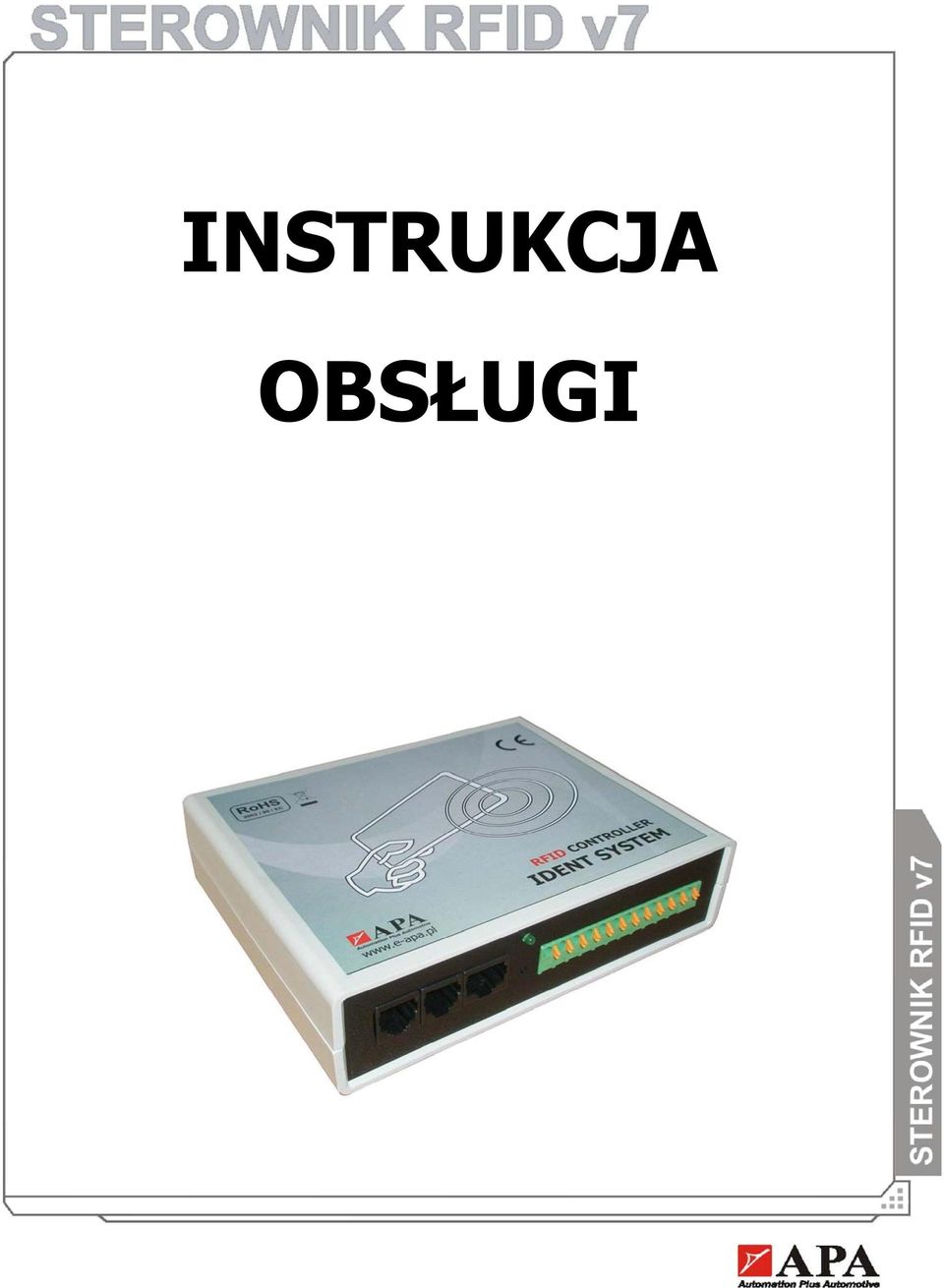

1 INSTRUKCJA OBSŁUGI

2 Spis treści Spis treści Opis urządzenia Zastosowanie Cechy urządzenia Sposób montażu Uniwersalne wejścia Uniwersalne wyjścia Współpraca z czytnikami Komunikacja Oprogramowanie Opis złącz sterownika Przykłady zastosowań Kontrola wejścia Rozbudowana kontrola wejścia Kontrola przejścia Rozbudowana kontrola przejścia Kontrola przejść kołowrotowych

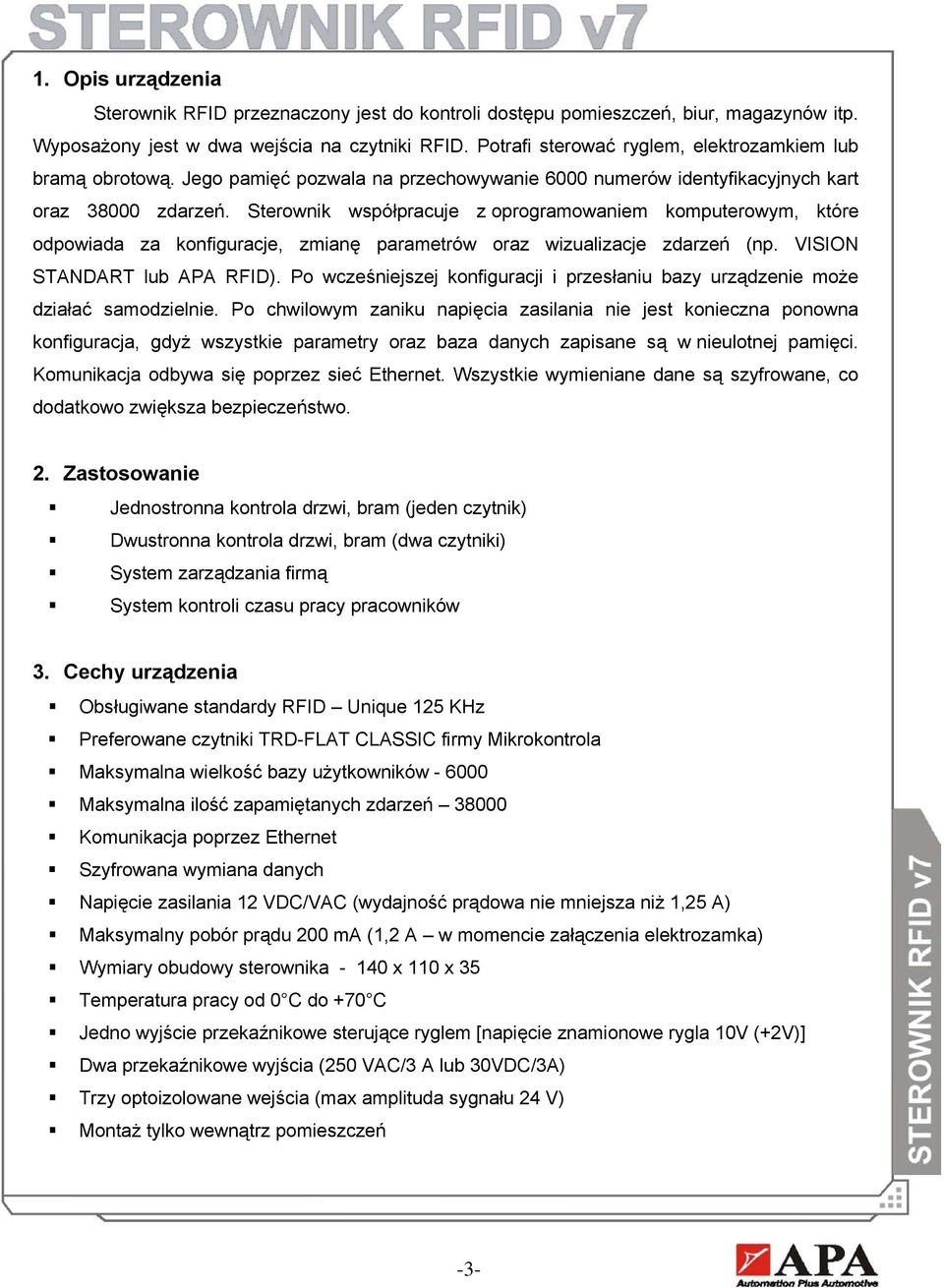

3 1. Opis urządzenia Sterownik RFID przeznaczony jest do kontroli dostępu pomieszczeń, biur, magazynów itp. Wyposażony jest w dwa wejścia na czytniki RFID. Potrafi sterować ryglem, elektrozamkiem lub bramą obrotową. Jego pamięć pozwala na przechowywanie 6000 numerów identyfikacyjnych kart oraz zdarzeń. Sterownik współpracuje z oprogramowaniem komputerowym, które odpowiada za konfiguracje, zmianę parametrów oraz wizualizacje zdarzeń (np. VISION STANDART lub APA RFID). Po wcześniejszej konfiguracji i przesłaniu bazy urządzenie może działać samodzielnie. Po chwilowym zaniku napięcia zasilania nie jest konieczna ponowna konfiguracja, gdyż wszystkie parametry oraz baza danych zapisane są w nieulotnej pamięci. Komunikacja odbywa się poprzez sieć Ethernet. Wszystkie wymieniane dane są szyfrowane, co dodatkowo zwiększa bezpieczeństwo. 2. Zastosowanie Jednostronna kontrola drzwi, bram (jeden czytnik) Dwustronna kontrola drzwi, bram (dwa czytniki) System zarządzania firmą System kontroli czasu pracy pracowników 3. Cechy urządzenia Obsługiwane standardy RFID Unique 125 KHz Preferowane czytniki TRD-FLAT CLASSIC firmy Mikrokontrola Maksymalna wielkość bazy użytkowników Maksymalna ilość zapamiętanych zdarzeń Komunikacja poprzez Ethernet Szyfrowana wymiana danych Napięcie zasilania 12 VDC/VAC (wydajność prądowa nie mniejsza niż 1,25 A) Maksymalny pobór prądu 200 ma (1,2 A w momencie załączenia elektrozamka) Wymiary obudowy sterownika x 110 x 35 Temperatura pracy od 0 C do +70 C Jedno wyjście przekaźnikowe sterujące ryglem [napięcie znamionowe rygla 10V (+2V)] Dwa przekaźnikowe wyjścia (250 VAC/3 A lub 30VDC/3A) Trzy optoizolowane wejścia (max amplituda sygnału 24 V) Montaż tylko wewnątrz pomieszczeń -3-

4 4. Sposób montażu 4.1. Uniwersalne wejścia Sterownik został wyposażony w trzy uniwersalne optoizolowane cyfrowe wejścia. Podanie napięcia (między wejściem 1, 2 lub 3 a stykiem CON ) z przedziału 12-24VDC interpretowane jest jako logiczna jedynka, natomiast podanie napięcia 0-1VDC traktowane jest jako logiczne zero. Należy pamiętać o odpowiedniej polaryzacji wejść (CON - ; 1, 2, 3 + ), gdyż w przeciwnym razie nie będzie możliwe odczytanie stanów wejść. Na rysunku 1 przedstawione jest prawidłowe podłączenie przewodu sygnałowego na uniwersalne wejście 1 sterownika. W taki sam sposób można doprowadzić sygnał do pozostałych dwóch wejść. Rys. 1 Sposób podłączenia przewodu sygnałowego do uniwersalnych wejść 4.2. Uniwersalne wyjścia Sterownik posiada trzy wyjścia przekaźnikowe. Jedno z nich przeznaczone jest do sterowania ryglem. Stosowane mogą być dowolnego rodzaju elektrozamki o napięciu znamionowym cewki 10V (+2V). Rygiel zasilany jest bezpośrednio ze sterownika. Dwa pozostałe wyjścia, można wykorzystać do sterowania innymi urządzeniami. Na rysunku 2 przedstawiony został sposób podłączenia rygla oraz przykładowe zastosowanie jednego z wyjść do sterowania oświetleniem. Parametry wyjść: - 250VAC/3A lub 30VDC/3A Rys. 2 Sposób podłączenia rygla i urządzeń do uniwersalnych wyjść -4-

5 4.3. Współpraca z czytnikami Sterownik współpracuje z maksymalnie dwoma czytnikami TRD-FLAT CLASSIC firmy Mikrokontrola. Każdy z czytników połączony jest ze sterownikiem 6 żyłowym kablem telefonicznym płaskim. Z jednej strony kabla należy zacisnąć wtyk RJ12 według schematu podanego na rysunku 3. 1 niebieski 2 żółty 3 zielony 4 czerwony 5 czarny 6 biały Rys. 3 Opis wtyczki RJ12 Drugi koniec kabla należy podłączyć do czytnika według poniższego opisu (rys. 4): 1 niebieski 2 żółty 3 zielony 4 czerwony 5 czarny 6 biały Rys. 4 Widok złącza czytnika i mikroprzełącznika konfiguracyjnego Mikroprzełącznik znajdujący się obok złącza powinien być ustawiony tak, jak jest to pokazane na rysunku 4 (1 i 2 w pozycji ON ). UWAGA!!! Zastosowanie dłuższego odcinka kabla łączącego czytnik ze sterownikiem niż 5m nie gwarantuje poprawnej pracy urządzenia Komunikacja Sterownik RFID konfigurowany jest za pomocą komputera PC. Komunikacja odbywa się za pomocą sieci Ethernet. Transmisja danych jest szyfrowana, co poprawia bezpieczeństwo. -5-

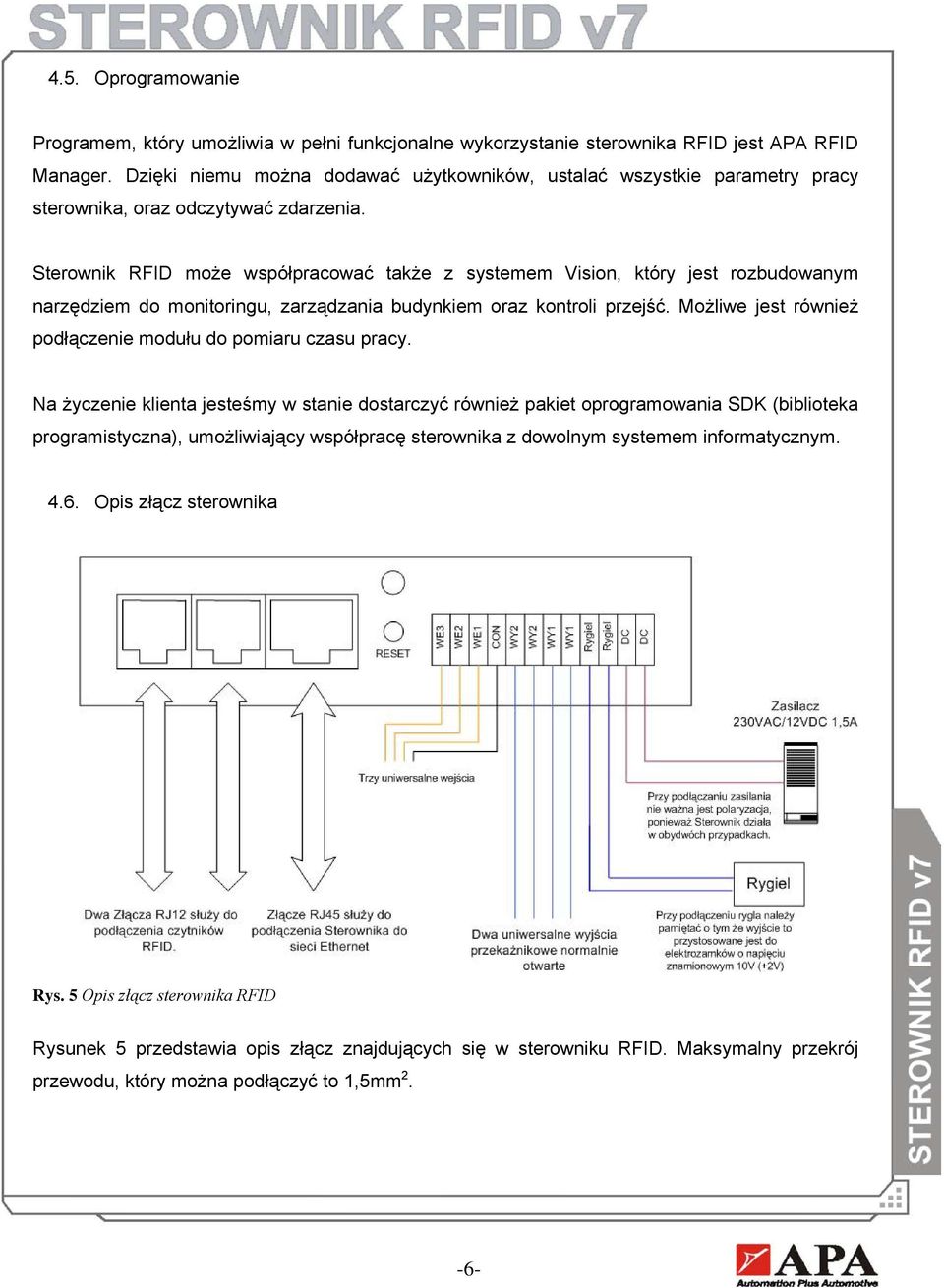

6 4.5. Oprogramowanie Programem, który umożliwia w pełni funkcjonalne wykorzystanie sterownika RFID jest APA RFID Manager. Dzięki niemu można dodawać użytkowników, ustalać wszystkie parametry pracy sterownika, oraz odczytywać zdarzenia. Sterownik RFID może współpracować także z systemem Vision, który jest rozbudowanym narzędziem do monitoringu, zarządzania budynkiem oraz kontroli przejść. Możliwe jest również podłączenie modułu do pomiaru czasu pracy. Na życzenie klienta jesteśmy w stanie dostarczyć również pakiet oprogramowania SDK (biblioteka programistyczna), umożliwiający współpracę sterownika z dowolnym systemem informatycznym Opis złącz sterownika Rys. 5 Opis złącz sterownika RFID Rysunek 5 przedstawia opis złącz znajdujących się w sterowniku RFID. Maksymalny przekrój przewodu, który można podłączyć to 1,5mm

7 5. Przykłady zastosowań 5.1. Kontrola wejścia Jest to najprostsza możliwa konfiguracja. Do sterownika podłączony jest jeden czytnik RFID oraz rygiel umożliwiający otwarcie drzwi. System taki dobrze sprawdza się w małych biurach i magazynach. Jest doskonałą alternatywą dla zamków szyfrowych Rozbudowana kontrola wejścia Druga konfiguracja posiada parę dodatkowych elementów zwiększających funkcjonalność. Za pomocą przycisku dzwonka personel znajdujący się w pomieszczeniu informowany jest o próbie wejścia osoby postronnej. Przycisk zezwolenia umożliwia zdalne otwieranie drzwi. Czujnik otwarcia drzwi sygnalizuje ich niedomknięcie. -7-

8 5.3. Kontrola przejścia Powyższy system służy do obustronnej kontroli przejść. Do sterownika podłączone są dwa czytniki RFID (usytuowane po obu stronach przejścia) oraz jeden rygiel umożliwiający otwarcie drzwi. Konfigurację tą można zastosować przy rejestracji czasu pracy pracowników, gdyż sterownik zapisuje informacje zarówno o czasie wejścia, jak i wyjścia uprawnionej osoby Rozbudowana kontrola przejścia Kolejna konfiguracja posiada parę dodatkowych elementów zwiększających funkcjonalność obustronnej kontroli przejścia. Za pomocą przycisku dzwonka personel znajdujący się w pomieszczeniu informowany jest o próbie wejścia osoby postronnej. Przycisk zezwolenia umożliwiający zdalnie otwieranie drzwi. Czujnik otwarcia drzwi sygnalizuje ich niedomknięcie. -8-

9 5.5. Kontrola przejść kołowrotowych Za pomocą Sterownik RFID możliwa jest również kontrola dwóch przejść kołowrotowych (często spotykanych na basenach, dużych firmach itp.). Kurtyny świetlne służą do wykrycia, czy ktoś nie przeskoczył ponad kołowrotnicą. -9-
