Awangarda projektowania ulic i inżynierii ruchu miejskiego. Przykłady projektów koncepcyjnych dla Warszawy

Transkrypt

1 Awangarda projektowania ulic i inżynierii ruchu miejskiego. Przykłady projektów koncepcyjnych dla Warszawy Maria Nadrowska, Wanda Strzałkowska-Malasek, Wojciech Wojtysiak, Marek Roszkowski

2 Wytyczne projektowania rozwiązań drogowo ulicznych

3 Normatyw Techniczny Projektowania Ulic 1971

4 Normatyw Techniczny Projektowania Ulic 1971 przekroje poprzeczne tras

5 Wytyczne Projektowania Ulic 1981

7 Wytyczne Projektowania Ulic 1981 klasyfikacja ulic

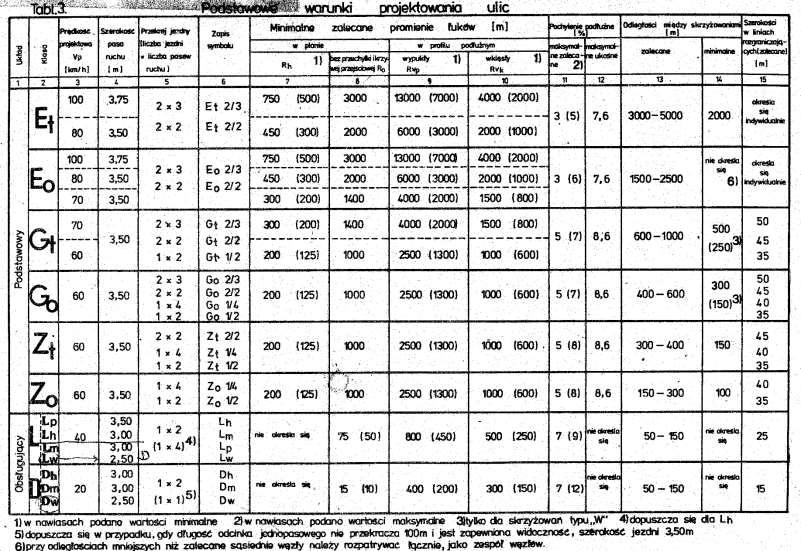

8 Wytyczne Projektowania Ulic 1981 podstawowe parametry projektowania ulic

10 Wytyczne Projektowania Ulic 1992 funkcje i przeznaczenie ulic

11 Wytyczne Projektowania Ulic 1992 podstawowe parametry projektowania ulic

12 Inżynieria ruchu

13 Inżynieria ruchu - Historia USA: 1922 pierwsze samodzielne stanowisko Inżyniera Ruchu 1930 Institute of Traffic Engineers 1960 nauczanie IR w ponad 50 uczelniach EUROPA: przodujące kraje: W. Brytania i RFN ewolucja z koncentracji na ruchu samochodowym na objęcie Inżynierią Ruchu wszystkich form transportu i grup użytkowników POLSKA: pierwszy przypadek formalnego użycia terminu inżynieria ruchu: Pracownia Inżynierii Ruchu BSiPKM 1957 definicja IR sprecyzowana na Konferencji N-T SITK w Spale, X.1968.

14 Inżynieria ruchu - PL - Rola BSiPKM BSiPKM Wydzielona komórka Pracownia Inżynierii Ruchu Zainicjowanie: systematycznych badań ruchu stosowanie nowoczesnych metod analiz przepustowości dróg i skrzyżowań ( HCM 65) opracowywanie projektów organizacji ruchu stosowanie wybranych metod oznakowania dróg miejskich i kanalizacji ruchu stosowanie sygnalizacji wielofazowej analizowanie wypadków drogowych W roku 1970 utworzono pracownię Zarządzania Ruchem którą kierował Z-ca Dyrektora Wydziału Komunikacji ds. Inżynierii Ruchu Kontynuacja w BSiPKM oraz BPRW prac nad zagadnieniami Inżynierii Ruchu

15 Inżynieria ruchu - PL - Rola BSiPKM

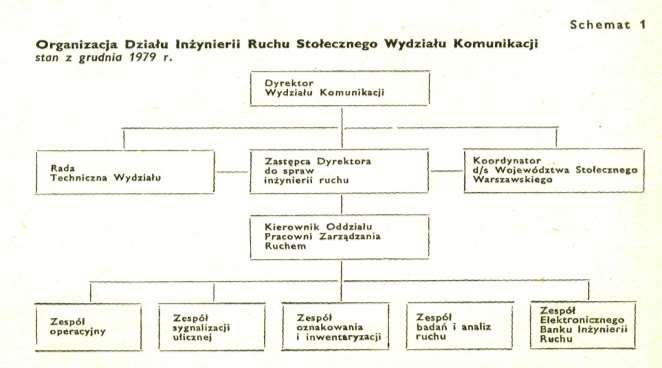

16 WSPÓŁPRACA Inżynieria BIURA ruchu Z URZĘDEM Pracownia MIASTA Zarządzania W LATACH Ruchem 70-tych xx. W. DZIAŁ INŻYNIERTII RUCHU PRACOWNIA ZARZĄDZANIA RUCHEM Na zlecenie WK BSiPIKM organizuje PIR/PZR; Zastępca WIR zostaje Kierownikiem PIR; (Jest to UNIA PERSONALNA pozwalająca na jednolite kierowanie wszystkimi pracownikami Działu); Pracownicy PIR (potem PZR) są oddelegowani do wszystkich Zespołów Działu Inżynierii Ruchu SWK;

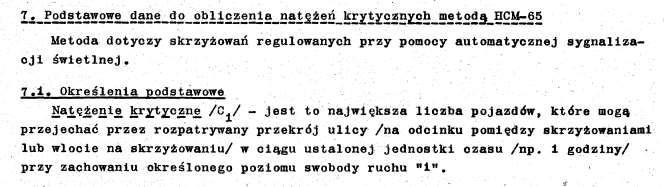

17 HCM 65 podstawowe określenia W wytycznych technicznych projektowania ulic z 1971 roku wprowadzono po raz pierwszy dane do obliczania natężeń krytycznych metodą HCM-65

18 Inżynieria ruchu rodzaje wykonanych opracowań Sygnalizacja świetlna Sterowanie ruchem Zasady i kryteria stosowania świetlnej sygnalizacji ulicznej dla warunków polskich 1969 Światła ewakuacji w ulicznej sygnalizacji świetlnej w oparciu o warunki warszawskie 1970 Wytyczne programowana i projektowania ulicznej sygnalizacji świetlnej Projekt organizacji ruchu z sygnalizacją świetlną dla Placu Trzech Krzyży 1971 Ekspertyza dotycząca lokalizacji sygnalizatorów dla pieszych w stosunku do torów tramwajowych Projekty usprawnienia sygnalizacji na skrzyżowaniach (wzdłuż ulic: Targowej, Kijowskiej, Waszyngtona, Młynarskiej, Al.Niepodległości, Marszałkowskiej- Nowotki, Puławskiej, Okopowej) Wytyczne obliczania przelotowości miejskich urządzeń komunikacyjnych 1973 Wytyczne instalowania urządzeń ulicznej sygnalizacji świetlnej Program realizacji systemu centralnego sterowania ruchem ulicznym dla Warszawy 1974 Projekt techniczny aparatu PC Projekt techniczny aparatu sterowniczego ulicznej sygnalizacji świetlnej typu PC Instrukcja programów w zakresie inżynierii ruchu dla urządzeń sterowania ruchem ulicznym firmy EYSSA Instrukcja obsługi i eksploatacji urządzeń firmy EYSSA -1975

19 Inżynieria ruchu rodzaje wykonanych opracowań Problemy organizacji ruchu Projekty organizacja ruchu Problemy organizacji i sterowania ruchem ze szczególnym uwzględnieniem tras ruchu szybkiego 1973 Analiza skuteczności zabiegów organizacji ruchu w Warszawie w zakresie zmniejszania liczby wypadków drogowych w Warszawie 1974 Studium w zakresie organizacji ruchu dla obszaru w którym realizowany będzie podsystem sterowania ruchem ulicznym 1974 Studium organizacji ruchu komunikacji zbiorowej i indywidualnej w czasie budowy I linii metra 1975 Kryteria i wytyczne projektowania przejść dla pieszych 1977 zleceniodawca IKŚ Projekt koncepcyjny organizacji ruchu w obszarze śródmieścia Warszawy do roku Metody oceny efektywności usprawnień w organizacji ruchu drogowego. Temat CPBR ( =badawczo-wdrożeniowy) (BPRW, 1989) - nagrodzona przez ministra transportu w 1990 Studium i projekt organizacji ruchu dla zamknięcia ul. Nowy Świat dla pojazdów indywidualnych 1972 Projekt organizacji ruchu na Placu Narutowicza Projekt organizacji ruchu na czas budowy Dworca Centralnego Projekty usprawnienia sygnalizacji na skrzyżowaniach (wzdłuż ulic: Targowej, Kijowskiej, Waszyngtona, Młynarskiej, Al. Niepodległości, Marszałkowskiej - Nowotki, Puławskiej, Okopowej) Studium organizacji ruchu w rejonie oddziaływania zachodniego odcinka Trasy Łazienkowskiej Projekt organizacji ruchu w obszarze Śródmieścia Funkcjonalnego Warszawy do roku Koncepcja organizacji ruchu na czas remontu Mostu Poniatowskiego -1984

20 Wytyczne planowania parkingów

21 Wytyczne programowania parkingów, garaży i obiektów zaplecza technicznego pojazdów samochodowych na obszarze m.st.w-wy. Wytyczne zostały zatwierdzone Uchwałą PRN m.st.w-wy nr 81/550 z dnia

22 Opracowania dotyczące problemów parkowania Nowelizacja wskaźników miejsc parkingowych Parkingi turystyczne, dla samochodów ciężarowych, PARK &RIDE Opracowanie wskaźników miejsc postojowych dla obiektów różnych typów w m.st. Warszawie i WSW dla okresu docelowego i etapu 1977r. Nowelizacja wskaźników miejsc parkingowych dla obiektów inwestycyjnych oraz zasad programowania parkingów w Warszawie 1994r. Nowelizacja wskaźników miejsc parkingowych dla obiektów inwestycyjnych oraz zasad programowania parkingów w gminach pozawarszawskich województwa warszawskiego 1994r. Koncepcja układu parkingów turystycznych na terenie WSW Projekt rozmieszczenia parkingów dla samochodów ciężarowych w WSW Koncepcja usprawnienia parkowania w m.st. Warszawie 1977 Program rozwoju parkingów w Warszawie do 1985 roku Studium systemu Park and Ride w WSW System parkingów przesiadkowych w Warszawie /PARK and RIDE/ roku Zasady obsługi parkingowej Śródmieścia Warszawy do roku

23 Ruch rowerowy Koncepcja zorganizowania ruchu rowerowego w mieście Kryteria i zasady projektowania dróg rowerowych Koncepcja ułatwienia poruszania się rowerem w Warszawie Koncepcja ułatwienia poruszania się rowerem w Warszawie 1989

24 Koncepcje elementów systemu transportowego - zintegrowanie planowania transportu z planowaniem przestrzennym

25 Typy opracowań Opracowania tras drogowych Studia techniczne i koncepcje programowe rozwiązań tras drogowych Kompleksowe wytyczne komunikacyjno urbanistyczne (KWKU) do projektowania tras drogowych i urządzeń komunikacyjnych Opracowania przestrzenne Studia komunikacyjne do planów zagospodarowania przestrzennego Koncepcje i wytyczne obsługi komunikacyjnej obszarów Studia i analizy lokalizacji obiektów i urządzeń transportu zbiorowego Wytyczne zagospodarowania otoczenia stacji I linii metra Studia obsługi parkingowej obszarów Opracowania pozostałe Koncepcje i wytyczne obsługi komunikacyjnej wielofunkcyjnych obiektów usługowych Studia i wytyczne budowy przejść podziemnych i kładek dla pieszych Studia i analizy lokalizacji urządzeń inżynieryjnych Wytyczne do konkursów urbanistycznych Studia usprawnień ruchu na trasach podstawowych Studia nad wprowadzeniem stref ruchu pieszego

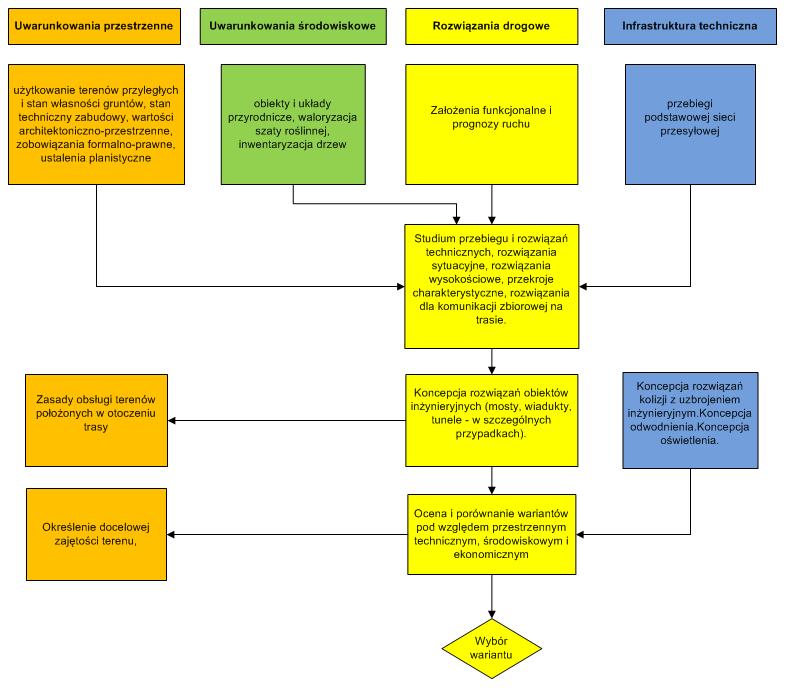

26 Studia techniczne i koncepcje programowe rozwiązań tras drogowych, skala 1:1000

27 Kompleksowe Wytyczne Komunikacyjno-Urbanistyczne (KWKU) Wytyczne komunikacyjne Wytyczne urbanistyczne Wytyczne odwodnienia i oświetlenia Informacja o zieleni określenie klasy technicznej i zasad powiązań z układem miasta, informacja o wielkości ruchu i prognozy ruchu, warunki rozwiązań drogowych z uwzględnieniem etapowania, warunki obsługi komunikacją zbiorową, zasady obsługi przyległego obszaru, ogólne zasady organizacji ruchu. informacja o przeznaczeniu terenów przyległych do trasy, informacja o wydanych decyzjach budowlanych wzdłuż trasy, wytyczne zagospodarowania pasa w zakresie małej architektury, wytyczne konserwatorskie (w szczególnych przypadkach). określenie sposobu odprowadzenie wód opadowych, wskazanie sieci odbiorczej istniejącej lub wytyczne projektowania nowej. określenie kategorii oświetlenia i wymagań oświetleniowych dla trasy i skrzyżowań, dobór urządzeń oświetleniowych, określenie możliwości i źródeł zasilania. inwentaryzacja drzew w pasie przeznaczonym na wykonanie robót drogowych wraz określeniem ich gatunków i wskazaniem drzew do zachowania, wytyczne projektowanej zieleni w pasie ulicy.

28 Wykonane studia techniczne i koncepcje programowe tras drogowych układu podstawowego Trasy ruchu szybkiego Trasy mostowe Trasy GP i G Studium przebiegu autostrady północ południe przez Warszawę (Tr. Mszczonowska) odc. Wólka Węglowo Okęcie) 1976 Trasa Armii Krajowej odc. Powązkowska - Marki Trasa S8 odc. Powązkowska węzeł Konotopa Trasa S8 obwodnica Marek Trasa S2 - Południowa Obwodnica Warszawy Trasa S7 północny wylot z Warszawy Wschodnia Obwodnica Warszawy S17 Trasa Olszynki Grochowskiej Most Grota Roweckiego Most Południowy Most Północny Most Łazienkowski Most Siekierkowski Most na zaporze Obwodnica Śródmiejska Wisłostrada Trasa Siekierkowska Puławska Trasa Tysiąclecia Dolina Służewiecka Sikorskiego Witosa Trasa Mostu Północnego Nowo Lazurowa Trasa NS - Mszczonowska Modlińska Nowo Wiatraczna Wał Miedzeszyński -Marsa-Żołnierska -Patriotów -Odrowąża-Wysockiego -Św.Wincentego-Głębocka

29 Wykonane studia techniczne i koncepcje programowe tras drogowych układu podstawowego

30 Transport zbiorowy

31 Transport zbiorowy Opracowania metodyczne Komunikacja kolejowa Koordynacja przewozów pasażerskich MZK, PKP, PKS na terenie Warszawy i WSW 1982 Zasady planowania systemu linii /marszrut/ komunikacji miejskiej 1987 Wytyczne lokalizacji oraz urządzania przystanków komunikacji publicznej 1987 Uprzywilejowanie komunikacji zbiorowej za pomocą organizacji ruchu i sygnalizacji świetlnej, materiały informacyjno metodyczne 1979 Zasady rozwiązywania węzłów przesiadkowych i przystanków komunikacji miejskiej 1987 Modele technologicznej i funkcjonalnej integracji transportu pasażerskiego na obszarze aglomeracji Koordynacja przewozów pasażerskich w województwie stołecznym 1994 Program działań na rzecz integracji systemu komunikacji kolejowej z systemem transportu publicznego w Warszawie i aglomeracji warszawskiej 2000 Studium techniczne przebiegu łącznicy kolejowej W-wa Zachodnia Rakowiec 1972 Studium obsługi pasażerskiej komunikacją kolejową WSW 1979 Linia WKD możliwości rozwoju i jej funkcja w paśmie zachodnim WSW 1981 Studium możliwości powiązania MDL z miastem koleją radomską i WKD 1987

32 Transport zbiorowy Komunikacja metro Studium przebiegu linii SKM Grochów Wola 1969 Studium przebiegu linii SKM Sadyba Legionowo 1969 Studium przebiegu linii SKM Ochota Okęcie 1969 Studium przebiegu linii SKM Wawer Żerań 1969 System szybkiej Kolei Miejskiej w Warszawskim Zespole Miejskim 1970 Studium funkcjonalno techniczne II linii metra w Warszawie 1976 Projekt systemu transportowego WSW metro 1978 Projekt systemu metra w Warszawie 1983 System metra w Warszawie 1988 Studium techniczne II linii metra w Warszawie 1989 Studium techniczne II i III linii metra warszawskiego 2000 Komunikacja tramwajowa Studium przebiegu trasy tramwajowej na ul. Waryńskiego Polnej 1975 KWKU dla linii tramwajowej do PDM 1980 KWKU dla obsługi trakcją tramwajową osiedli mieszkaniowych w zachodniej części dz. Wola 1978 Koncepcja przekształceń układu tramwajowego w Warszawie Studium możliwości realizacji tras o podwyższonych parametrach 1979 Koncepcja obsługi komunikacją zbiorową os.tarchomin-nowodwory 1983 Studium funkcjonalno techniczne obsługi komunikacją tramwajową pasma Gocławskiego studium przebiegu tramwaju na tle układu komunikacyjnego, Analiza porównawcza wariantów obsługi pasma Gocławskiego różnymi środkami komunikacji publicznej 1986 Analiza potrzeb realizacji linii tramwajowej na Trasie Siekierkowskiej 1986 Studium funkcjonalno przewozowe tramwaju w ciągu Al. Rewolucji Październikowej Wery Kostrzewy 1987 Program rozbudowy i rozwoju komunikacji tramwajowej w Warszawie do roku

33 Transport zbiorowy Komunikacja autobusowa Komunikacja trolejbusowa Studium i projekt wydzielonych pasów dla autobusów w Al.Jerozolimskich i na ulicy Świętokrzyskiej 1972 Obliczenie zapotrzebowania na tabor komunikacji miejskiej w Warszawie w latach według wytycznych MGK z czerwca 1969 Wytyczne komunikacyjne dla dworców PKS W-wa Zachodnia, W-wa Gdańska, W-wa Wschodnia (oprac,1972) Wytyczne komunikacyjne dla pętli autobusowych (w paśmie Ursynów-Natolin, na Tarchominie, na osiedlu Stegny, na osiedlu Nowodwory, przy Dworcu Centralnym, przy Hucie Warszawa, oraz ulicy Górczewskiej, Wóycickiego, Włościańskiej, Księcia Janusza, Szczęśliwickiej, Dickensa, Obozowej, Racławickiej, Woronicza) (oprac w latach ) a także program budowy pętli na lata (oprac.1980) Studium obsługi komunikacją autobusową Mokotowa po likwidacji tramwaju do Wilanowa Koncepcja i warunki obsługi komunikacja zbiorową osiedli w Ursusie 1979 Program budowy pętli autobusowych na terenie m.st. Warszawy w latach Analiza możliwości wprowadzenia trakcji trolejbusowej w Warszawie 1976 KWKU dla linii trolejbusowej w ulicy Puławskiej do Piaseczna 1976 Analiza nakładów i spodziewanych efektów reaktywowania komunikacji trolejbusowej w Warszawie ze szczególnym uwzględnieniem pasma południowego WSW 1981 Studium potrzeb i możliwości rozbudowy sieci trolejbusowej w południowym obszarze WSW 1983

34 Przykłady zrealizowanych koncepcji

35 Południowa Obwodnica Warszawy

36 Trasa Siekierkowska

37 Dziękuję za uwagę
