1 polska RZECZPOSPOLITA LUDOWA OPIS PATENTOWY ii/: 1?fc ^ Patent dodatkowy do patentunr Zgłoszono: (P ) Int. Cl 3A01K5/02 URZĄD PATENTOWY PRL Pierwszeństwo Zgłoszenie ogłoszono: Opis patentowy opublikowano: Twórcywynalazku: Ryszard Budźko, Mieczysław Chróstowski, Radosław Czub, Teodozy Durkiewicz, Bronisław Krasnodębski, Witold Krugliński, Ludomir Osłowski, Stanisław Wilk Uprawniony z patentu: Ośrodek Badawczo-Rozwojowy Mechanizacji Produkcji Zwierzęcej MEPROZET", Gdańsk (Polska) Urządzenie do zadawania pasz sypkich do koryt okrągłych Przedmiotem wynalazku jest urządzenie do zadawania pasz sypkich do koryt okrągłych zwłaszcza korzystnie zastosowane przy mechanicznym systemie zadawania pasz w fermach cfhodowlanych trzody chlewnej. Dotychczas znane są i stosowane urządzenia do zadawania pasz sypkich i granulowanych w układzie punktowym dla trzody chlewnej w systemach zadawania pasz na podłogę i do koryt okrągłych. W systemie zadawania pasz na podłogę dozowniki pasz umieszczone są nad podłogą kojca z jednoczesnym przesunięciem w kierunku korytarza kontrolnego na odległość około 1/3 głębokości kojca. Do tak umieszczonych dozowników zadawanajest pasza, skąd zsypywana jest na podłogę na okres skarmiania. Mankamentem tego systemu są duże straty paszy wynikające z ruchu trzody pomiędzy miejscem skarmiania a pojeniem i rozrzutem jej przez zwierzęta. Ponadto skarmianie podłogowe sprzyja powstawaniu różnych chorób trzody chlewnej. W innym znanym systemie zadawania pasz do koryt okrągłych, dozowniki specjalnej kons trukcji umieszczone są w przybliżeniu w środku kojca z niewielkim przesunięciem w kierunku korytarza kontrolnego. Dozowniki mają osłony blaszane zabezpieczające dozowniki przed uszko dzeniami, oraz częściowo ograniczające pylenie w czasie zsypywania paszy do koryt okrągłych. Nad wyznaczonymi miejscami skarmiania przy korytach okrągłych umieszczone są dysze zrasza jące,do których doprowadzona jest woda z instalacji wodnej poprzez kolektor obejmujący osłonę. Świnie podczas zjadania naciskają na przyciski dysz zraszających, zwilżając paszę wodą. Wadą systemu jest niograniczony dopływ wody do końcówek zraszających co powoduje spuszczanie nadmiernej ilości wody przez jedzące zwierzęta, a tym samym wylewanie i wychlapywanie wody wraz z paszą na posadzkę kojca. Powstają więc straty paszy oraz ciągle mokre posadzki kojca sprzyjające powstawaniu chorób. Istotnym mankamentem znanych systemów zadawania pasz jest występowanie pylenia pod czas zsypywania pasz do miejsc skarmiania, a w konsekwencji straty paszy i zachorowania na pylice u trzody. Ponadto systemy te charakteryzują się gorszymi efektami tuczu.

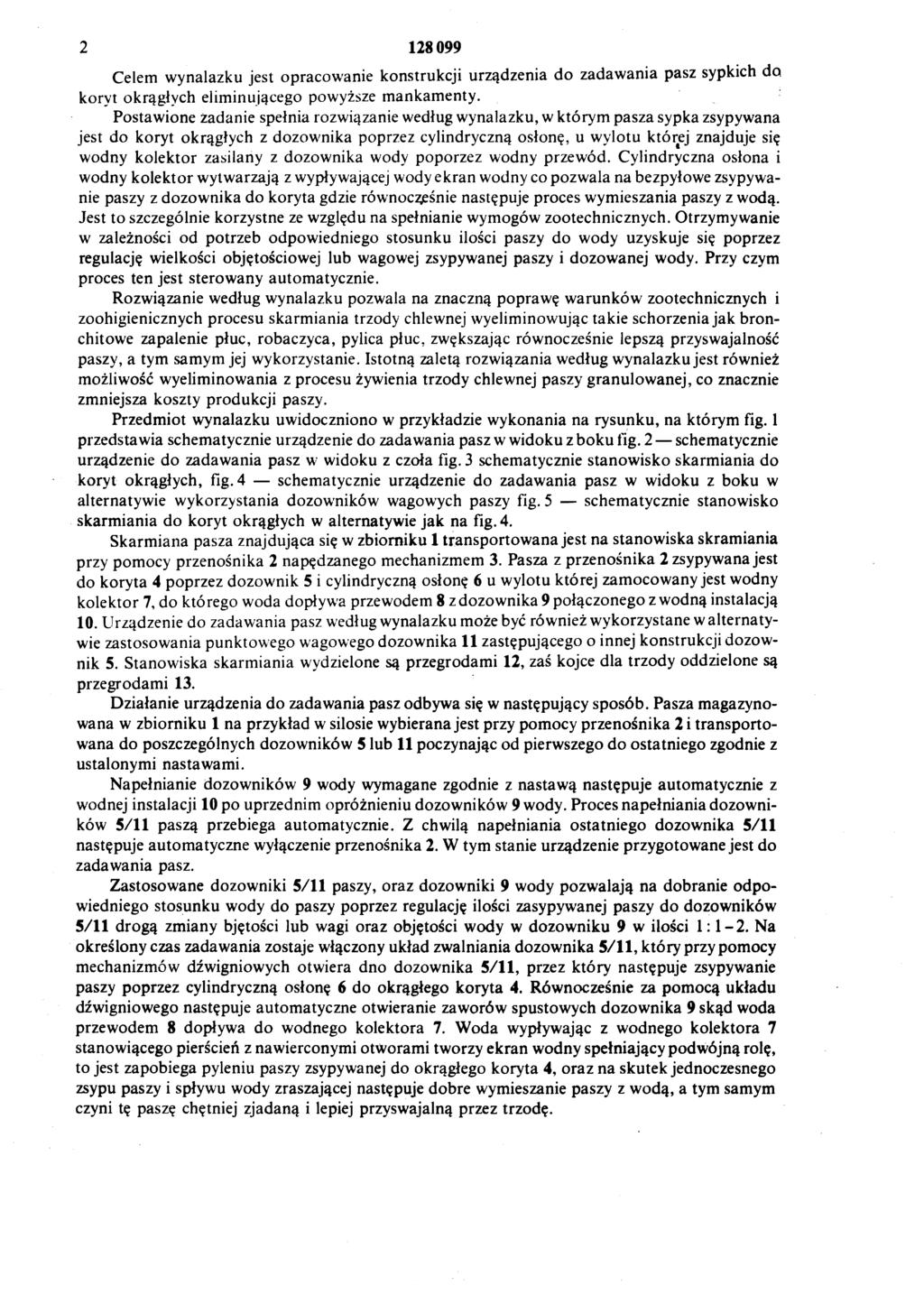

2 Celem wynalazku jest opracowanie konstrukcji urządzenia do zadawania pasz sypkich do koryt okrągłych eliminującego powyższe mankamenty. Postawione zadanie spełnia rozwiązanie według wynalazku, w którym pasza sypka zsypywana jest do koryt okrągłych z dozownika poprzez cylindryczną osłonę, u wylotu której znajduje się wodny kolektor zasilany z dozownika wody poporzez wodny przewód. Cylindryczna osłona i wodny kolektor wytwarzają z wypływającej wody ekran wodny co pozwala na bezpyłowe zsypywa nie paszy z dozownika do koryta gdzie równocześnie następuje proces wymieszania paszy z wodą. Jest to szczególnie korzystne ze względu na spełnianie wymogów zootechnicznych. Otrzymywanie w7 zależności od potrzeb odpowiedniego stosunku ilości paszy do wody uzyskuje się poprzez regulację wielkości objętościowej lub wagowej zsypywanej paszy i dozowanej wody. Przy czym proces ten jest sterowany automatycznie. Rozwiązanie według wynalazku pozwala na znaczną poprawę warunków zootechnicznych i zoohigienicznych procesu skarmiania trzody chlewnej wyeliminowując takie schorzenia jak bronchitowe zapalenie płuc, robaczyca, pylica płuc, zwększając równocześnie lepszą przyswajalność paszy, a tym samym jej wykorzystanie. Istotną zaletą rozwiązania według wynalazku jest również możliwość wyeliminowania z procesu żywienia trzody chlewnej paszy granulowanej, co znacznie zmniejsza koszty produkcji paszy. Przedmiot wynalazku uwidoczniono w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia schematycznie urządzenie do zadawania pasz w widoku z boku fig. 2 schematycznie urządzenie do zadawania pasz w widoku z czoła fig. 3 schematycznie stanowisko skarmiania do koryt okrągłych, fig. 4 schematycznie urządzenie do zadawania pasz w widoku z boku w alternatywie wykorzystania dozowników wagowych paszy fig. 5 schematycznie stanowisko skarmiania do koryt okrągłych w alternatywie jak na fig. 4. Skarmiana pasza znajdująca się w zbiorniku 1 transportowana jest na stanowiska skramiania przy pomocy przenośnika 2 napędzanego mechanizmem 3. Pasza z przenośnika 2 zsypywana jest do koryta 4 poprzez dozownik 5 i cylindryczną osłonę 6 u wylotu której zamocowany jest wodny kolektor 7, do którego woda dopływa przewodem 8 z dozownika 9 połączonego z wodną instalacją 10. Urządzenie do zadawania pasz według wynalazku może być również wykorzystane w alternaty wie zastosowania punktowego wagowego dozownika 11 zastępującego o innej konstrukcji dozow nik 5. Stanowiska skarmiania wydzielone są przegrodami 12, zaś kojce dla trzody oddzielone są przegrodami 13. Działanie urządzenia do zadawania pasz odbywa się w następujący sposób. Pasza magazyno wana w zbiorniku 1 na przykład w silosie wybierana jest przy pomocy przenośnika 2 i transporto wana do poszczególnych dozowników 5 lub 11 poczynając od pierwszego do ostatniego zgodnie z ustalonymi nastawami. Napełnianie dozowników 9 wody wymagane zgodnie z nastawą następuje automatycznie z wodnej instalacji 10 po uprzednim opróżnieniu dozowników 9 wody. Proces napełniania dozowni ków 5/11 paszą przebiega automatycznie. Z chwilą napełniania ostatniego dozownika 5/11 następuje automatyczne wyłączenie przenośnika 2. W tym stanie urządzenie przygotowane jest do zadawania pasz. Zastosowane dozowniki 5/11 paszy, oraz dozowniki 9 wody pozwalają na dobranie odpo wiedniego stosunku wody do paszy poprzez regulację ilości zasypywanej paszy do dozowników 5/11 drogą zmiany bjętości lub wagi oraz objętości wody w dozowniku 9 w ilości 1:1-2. Na określony czas zadawania zostaje włączony układ zwalniania dozownika 5/11, który przy pomocy mechanizmów dźwigniowych otwiera dno dozownika 5/11, przez który następuje zsypywanie paszy poprzez cylindryczną osłonę 6 do okrągłego koryta 4. Równocześnie za pomocą układu dźwigniowego następuje automatyczne otwieranie zaworów spustowych dozownika 9 skąd woda przewodem 8 dopływa do wodnego kolektora 7. Woda wypływając z wodnego kolektora 7 stanowiącego pierścień z nawierconymi otworami tworzy ekran wodny spełniający podwójną rolę, to jest zapobiega pyleniu paszy zsypywanej do okrągłego koryta 4, oraz na skutek jednoczesnego zsypu paszy i spływu wody zraszającej następuje dobre wymieszanie paszy z wodą, a tym samym czyni tę paszę chętniej zjadaną i lepiej przyswajalną przez trzodę.

3 Zastrzeżenie patentowe Urządzenie do zadawania pasz sypkich do koryt okrągłych przy wykorzystaniu silosa i przenośników taśmowych, znamienne tym, że nad korytem (4) ma cylindryczną osłonę (6) zsypu paszy, u wylotu której zamocowany jest wodny kolektor (7) połączony przewodem (8) z dozowni kiem (9) wody.

4 Fig. 2.

5 JL _8 5_ JL 4 fig. 3.

6 Fig. 5. Pracownia Poligraficzna UP PRL. Nakład 100 egz. Cena 100 zł
