RZECZPOSPOLITAPOLSKA(12) OPIS PATENTOWY (19) PL (11) (13) B1

Transkrypt

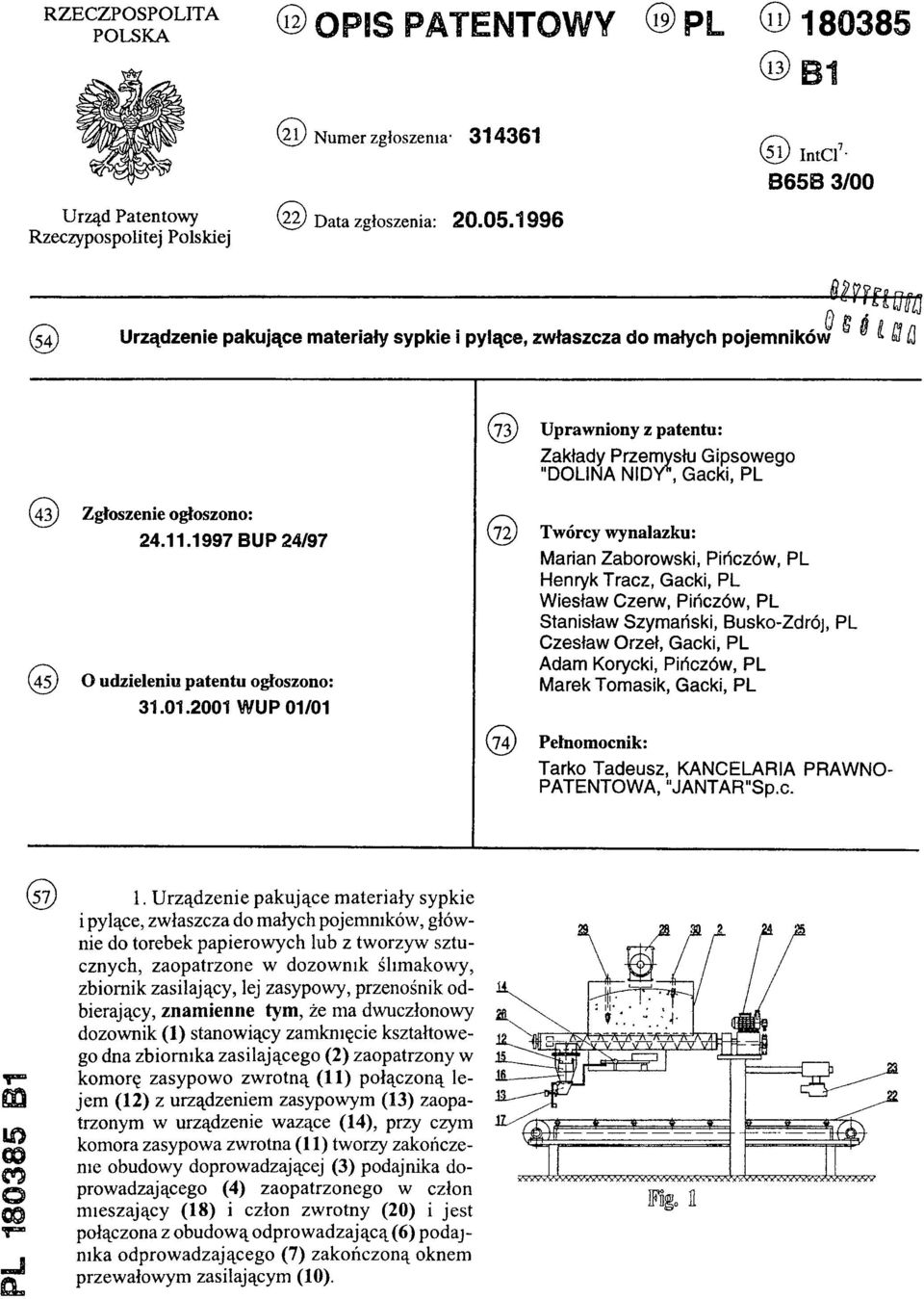

1 RZECZPOSPOLITAPOLSKA(12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) IntCl7: B65B 3/00 (54) Urządzenie pakujące materiały sypkie i pylące, zwłaszcza do małych pojemników (73) Uprawniony z patentu: Zakłady Przemysłu Gipsowego "DOLINA NIDY", Gacki, PL (43) Zgłoszenie ogłoszono: BUP 24/97 (45) O udzieleniu patentu ogłoszono: WUP 01/01 (72) Twórcy wynalazku: Marian Zaborowski, Pińczów, PL Henryk Tracz, Gacki, PL Wiesław Czerw, Pińczów, PL Stanisław Szymański, Busko-Zdrój, PL Czesław Orzeł, Gacki, PL Adam Korycki, Pińczów, PL Marek Tomasik, Gacki, PL (74) Pełnomocnik: Tarko Tadeusz, KANCELARIA PRAWNO- PATENTOWA, "JANTAR" Sp.c. PL B1 (57) 1. Urządzenie pakujące materiały sypkie i pylące, zwłaszcza do małych pojemników, głównie do torebek papierowych lub z tworzyw sztucznych, zaopatrzone w dozownik ślimakowy, zbiornik zasilający, lej zasypowy, przenośnik odbierający, znamienne tym, że ma dwuczłonowy dozownik (1) stanowiący zamknięcie kształtowego dna zbiornika zasilającego (2) zaopatrzony w komorę zasypowo zwrotną (11) połączoną lejem (12) z urządzeniem zasypowym (13) zaopatrzonym w urządzenie ważące (14), przy czym komora zasypowa zwrotna (11) tworzy zakończenie obudowy doprowadzającej (3) podajnika doprowadzającego (4) zaopatrzonego w człon mieszający (18) i człon zwrotny (20) i jest połączona z obudową odprowadzającą (6) podajnika odprowadzającego (7) zakończoną oknem przewałowym zasilającym (10). Fig. 1

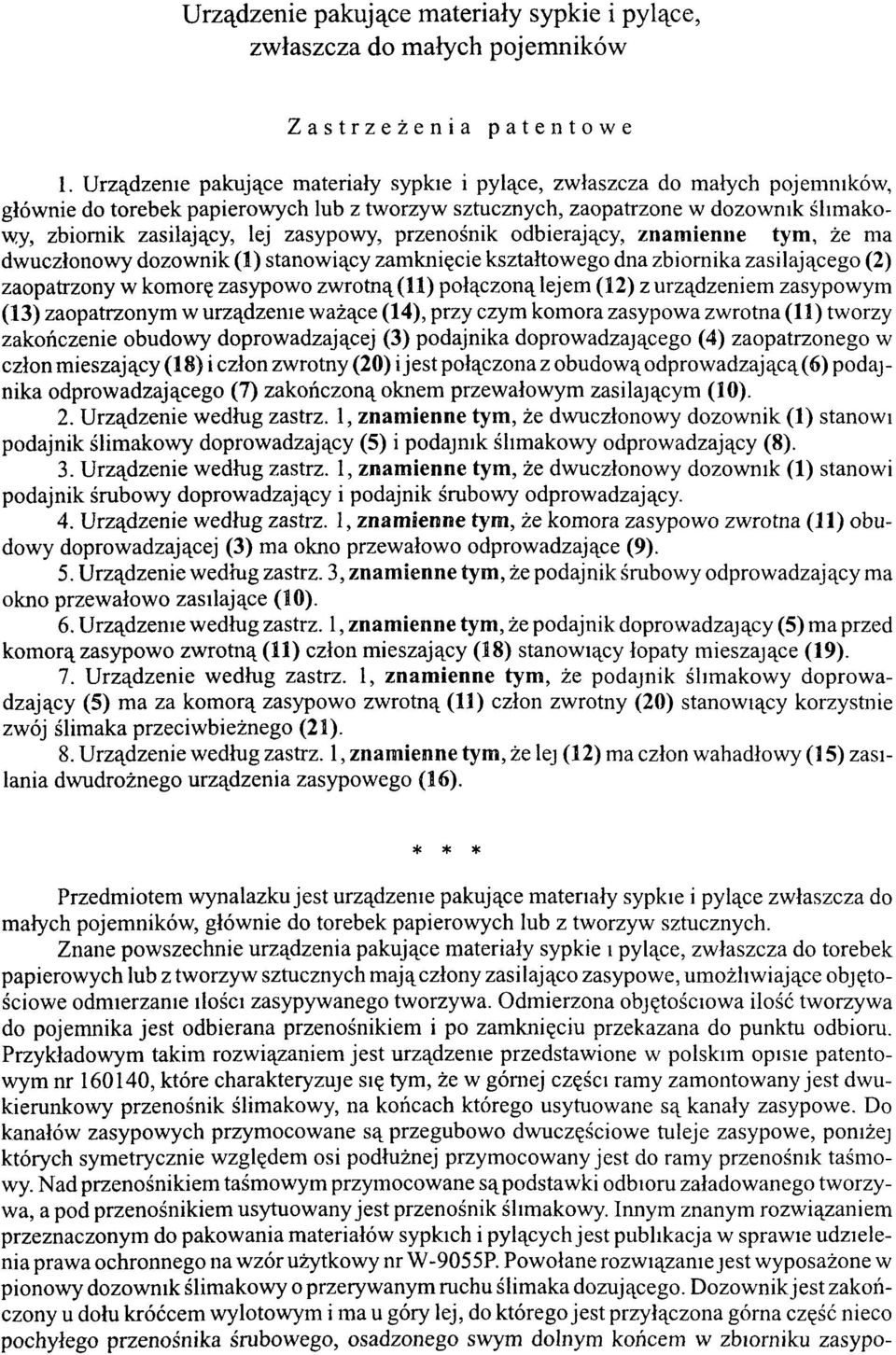

2 Urządzenie pakujące materiały sypkie i pylące, zwłaszcza do małych pojemników Zastrzeżenia patentowe 1. Urządzenie pakujące materiały sypkie i pylące, zwłaszcza do małych pojemników, głównie do torebek papierowych lub z tworzyw sztucznych, zaopatrzone w dozownik ślimakowy, zbiornik zasilający, lej zasypowy, przenośnik odbierający, znamienne tym, że ma dwuczłonowy dozownik (1) stanowiący zamknięcie kształtowego dna zbiornika zasilającego (2) zaopatrzony w komorę zasypowo zwrotną (11) połączoną lejem (12) z urządzeniem zasypowym (13) zaopatrzonym w urządzenie ważące (14), przy czym komora zasypowa zwrotna (11) tworzy zakończenie obudowy doprowadzającej (3) podajnika doprowadzającego (4) zaopatrzonego w człon mieszający (18) i człon zwrotny (20) i jest połączona z obudową odprowadzającą (6) podajnika odprowadzającego (7) zakończoną oknem przewałowym zasilającym (10). 2. Urządzenie według zastrz. 1, znamienne tym, że dwuczłonowy dozownik (1) stanowi podajnik ślimakowy doprowadzający (5) i podajnik ślimakowy odprowadzający (8). 3. Urządzenie według zastrz. 1, znamienne tym, że dwuczłonowy dozownik (1) stanowi podajnik śrubowy doprowadzający i podajnik śrubowy odprowadzający. 4. Urządzenie według zastrz. 1, znamienne tym, że komora zasypowo zwrotna (11) obudowy doprowadzającej (3) ma okno przewałowo odprowadzające (9). 5. Urządzenie według zastrz. 3, znamienne tym, że podajnik śrubowy odprowadzający ma okno przewałowo zasilające (10). 6. Urządzenie według zastrz. 1, znamienne tym, że podajnik doprowadzający (5) ma przed komorą zasypowo zwrotną (11) człon mieszający (18) stanowiący łopaty mieszające (19). 7. Urządzenie według zastrz. 1, znamienne tym, że podajnik ślimakowy doprowadzający (5) ma za komorą zasypowo zwrotną (11) człon zwrotny (20) stanowiący korzystnie zwój ślimaka przeciwbieżnego (21). 8. Urządzenie według zastrz. 1, znamienne tym, że lej (12) ma człon wahadłowy (15) zasilania dwudrożnego urządzenia zasypowego (16). * * * Przedmiotem wynalazku jest urządzenie pakujące materiały sypkie i pylące zwłaszcza do małych pojemników, głównie do torebek papierowych lub z tworzyw sztucznych. Znane powszechnie urządzenia pakujące materiały sypkie i pylące, zwłaszcza do torebek papierowych lub z tworzyw sztucznych m ają człony zasilająco zasypowe, umożliwiające objętościowe odmierzanie ilości zasypywanego tworzywa. Odmierzona objętościowa ilość tworzywa do pojemnika jest odbierana przenośnikiem i po zamknięciu przekazana do punktu odbioru. Przykładowym takim rozwiązaniem jest urządzenie przedstawione w polskim opisie patentowym nr , które charakteryzuje się tym, że w górnej części ramy zamontowany jest dwukierunkowy przenośnik ślimakowy, na końcach którego usytuowane są kanały zasypowe. Do kanałów zasypowych przymocowane są przegubowo dwuczęściowe tuleje zasypowe, poniżej których symetrycznie względem osi podłużnej przymocowany jest do ramy przenośnik taśmowy. Nad przenośnikiem taśmowym przymocowane są podstawki odbioru załadowanego tworzywa, a pod przenośnikiem usytuowany jest przenośnik ślimakowy. Innym znanym rozwiązaniem przeznaczonym do pakowania materiałów sypkich i pylących jest publikacja w sprawie udzielenia prawa ochronnego na wzór użytkowy nr W-9055P. Powołane rozwiązanie jest wyposażone w pionowy dozownik ślimakowy o przerywanym ruchu ślimaka dozującego. Dozownik jest zakończony u dołu króćcem wylotowym i ma u góry lej, do którego jest przyłączona górna część nieco pochyłego przenośnika śrubowego, osadzonego swym dolnym końcem w zbiorniku zasypo-

3 wym. Dozownik i przenośnik z zasypowym zbiornikiem są zamocowane na wspólnej podstawie. W górnej części przenośnika jest osadzony jego napęd, a na spodzie zbiornika znajduje się mieszadło umieszczone obok wlotowego otworu przenośnika. W rozwiązaniu według wynalazku urządzenie pakujące materiały sypkie i pylące zwłaszcza do małych pojemników, głównie do torebek papierowych lub z tworzyw sztucznych, zaopatrzone w dozownik ślimakowy, zbiornik zasilający, lej zasypowy, przenośnik odbierający, odznacza się tym, że ma dwuczłonowy dozownik stanowiący zamknięcie kształtowego dna zbiornika zasilającego zaopatrzony w komorę zasypowo zwrotną połączoną lejem z urządzeniem zasypowym zaopatrzonym w urządzenie ważące. Komora zasypowo zwrotna tworzy zakończenie obudowy doprowadzającej podajnika doprowadzającego zaopatrzonego w człon mieszający i człon zwrotny i jest połączona z obudową odprowadzającą podajnika odprowadzającego zakończoną oknem przewałowym zasilającym. Dwuczłonowy dozownik stanowi podajnik ślimakowy doprowadzający i podajnik ślimakowy odprowadzający, a w odmianie wykonania podajnik śrubowy doprowadzający i podajnik śrubowy odprowadzający. Komora zasypowo zwrotna obudowy doprowadzającej ma okno przewałowo odprowadzające a podajnik odprowadzający ma okno przewałowo zasilające. Podajnik doprowadzający ma przed komorą zasypowo zwrotną człon mieszający i ma człon zwrotny. Lej ma człon wahadłowy zasilania dwudrożnego urządzenia zasypowego. Zastosowanie rozwiązania według wynalazku umożliwia pakowanie materiałów sypkich i pylących do małych pojemników zwłaszcza takich jak torebki papierowe lub z tworzyw sztucznych ze zwiększoną dokładnością ilości odmierzanego surowca, z równoczesnym uśredniającym mieszaniem i mieszaniem rozdrabniającym przekazywanej strugi przenośnikiem do komory zasypowej. Rozwiązanie według wynalazku jest przedstawione w przykładowym wykonaniu na załączonym rysunku, na którym fig. 1 uwidacznia schemat budowy urządzenia, fig. 2 dozownik ślimakowy w widoku z góry. Dwuczłonowy dozownik 1 stanowiący zamknięcie kształtowego dna zbiornika zasilającego 2, złożony z obudowy doprowadzającej 3, w której jest podajnik doprowadzający 4 stanowiący w przykładowym wykonaniu podajnik ślimakowy doprowadzający 5 i z obudowy odprowadzającej 6, w której jest podajnik odprowadzający 7 stanowiący w przykładowym wykonaniu podajnik ślimakowy odprowadzający 8 ma okno przewałowe odprowadzające 9 i okno przewałowe zasilające 10. Okno przewałowe odprowadzające 9 i okno przewałowe zasilające 10 łączą obudowę doprowadzającą 3 z obudową odprowadzającą 6, umożliwiając cyrkulację nadmiaru pobieranego do odważania materiału sypkiego. Dwuczłonowy dozownik 1 ma komorę zasypowo zwrotną 11 połączoną lejem 12 z urządzeniem zasypowym 13 zaopatrzonym w urządzenie ważące 14. Urządzenie zasypowe 13 połączoną z lejem 12 poprzez człon wahadłowy 15 i dwudrożny lej zasypowy 16 ma układ chwytny 17 sterowany urządzeniem ważącym 14. Podajnik doprowadzający 4 ma przed komorą zasypowo zwrotną 11 człon mieszający 18 stanowiący w przykładowym wykonaniu łopaty mieszające 19 i ma człon zwrotny 20. Człon zwrotny 20 stanowi zwój ślimaka przeciwbieżnego 21. Poniżej urządzenia zasypowego 13 jest umieszczony przenośnik 22 odbioru napełnionych pojemników i ich przekazywania pod zespół zszywania 23. Napełnione i zabezpieczone torebki przez zespół zszywający 23 są odbierane i przekazywane do dalszego wykorzystywania znanym sposobem. Podajnik doprowadzający 4 napędzany silnikiem 24 z regulacją ilości obrotów, a poprzez to wydajności podawanego surowca, regulatorem 25 jest połączony przekładnia cięgnową 26 z podajnikiem odprowadzającym 7. Obudowa doprowadzająca 3 jest połączona ze zbiornikiem zasilającym 2 otworem zasypowym 27. Zbiornik zasilający 2 zasilany tworzywem sypkim lub pylącym podajnikiem 28 ma czujnik minimalnego stanu napełnienia 29 i czujnik maksymalnego stanu napełnienia 30 Rozwiązanie według wynalazku może mieć zastosowanie do bardzo dokładnego odmierzania materiałów sypkich w tym i towarów spożywczych w postaci sypkiej.

4

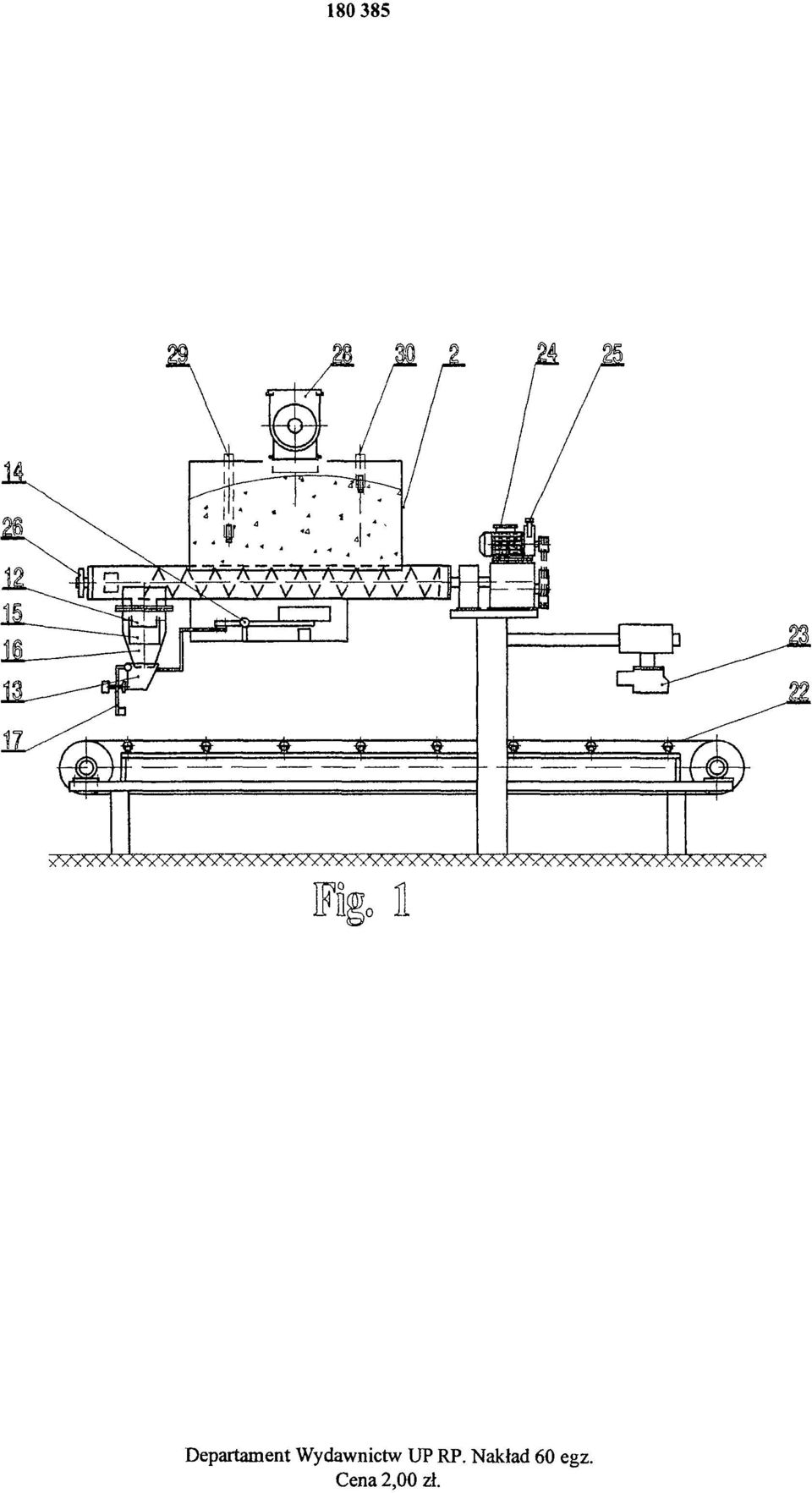

5 Fig. 2

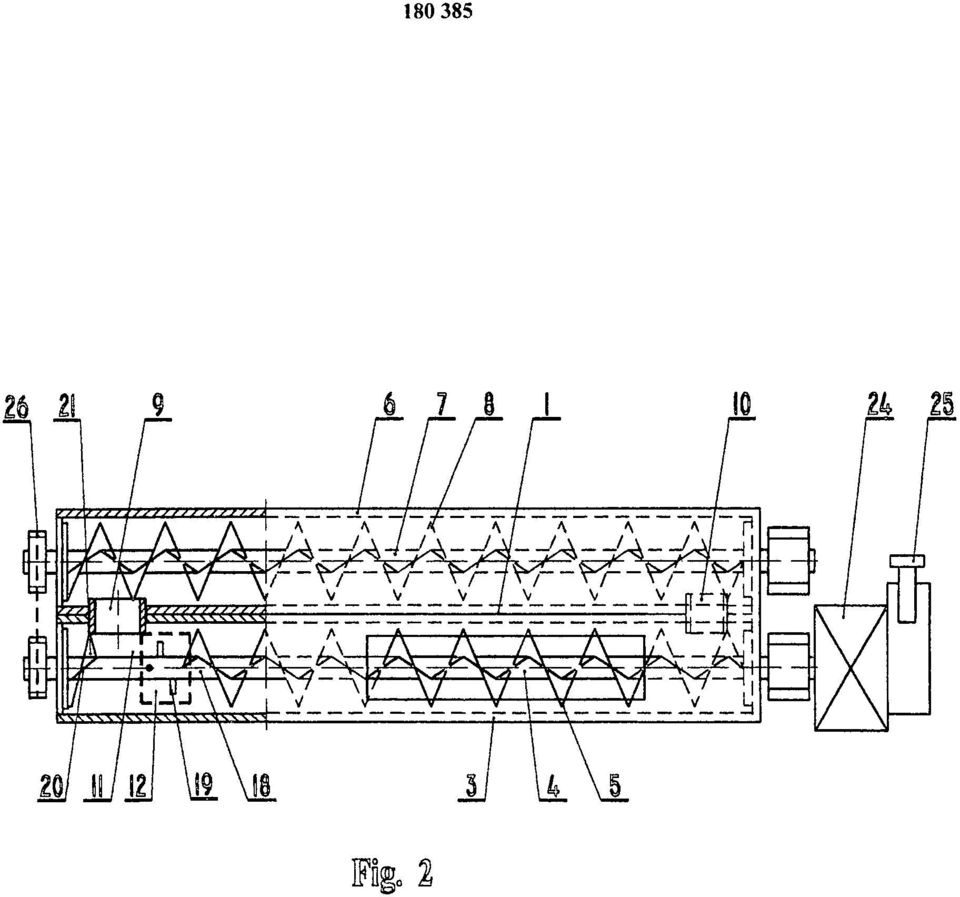

6 Fig. 1 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
