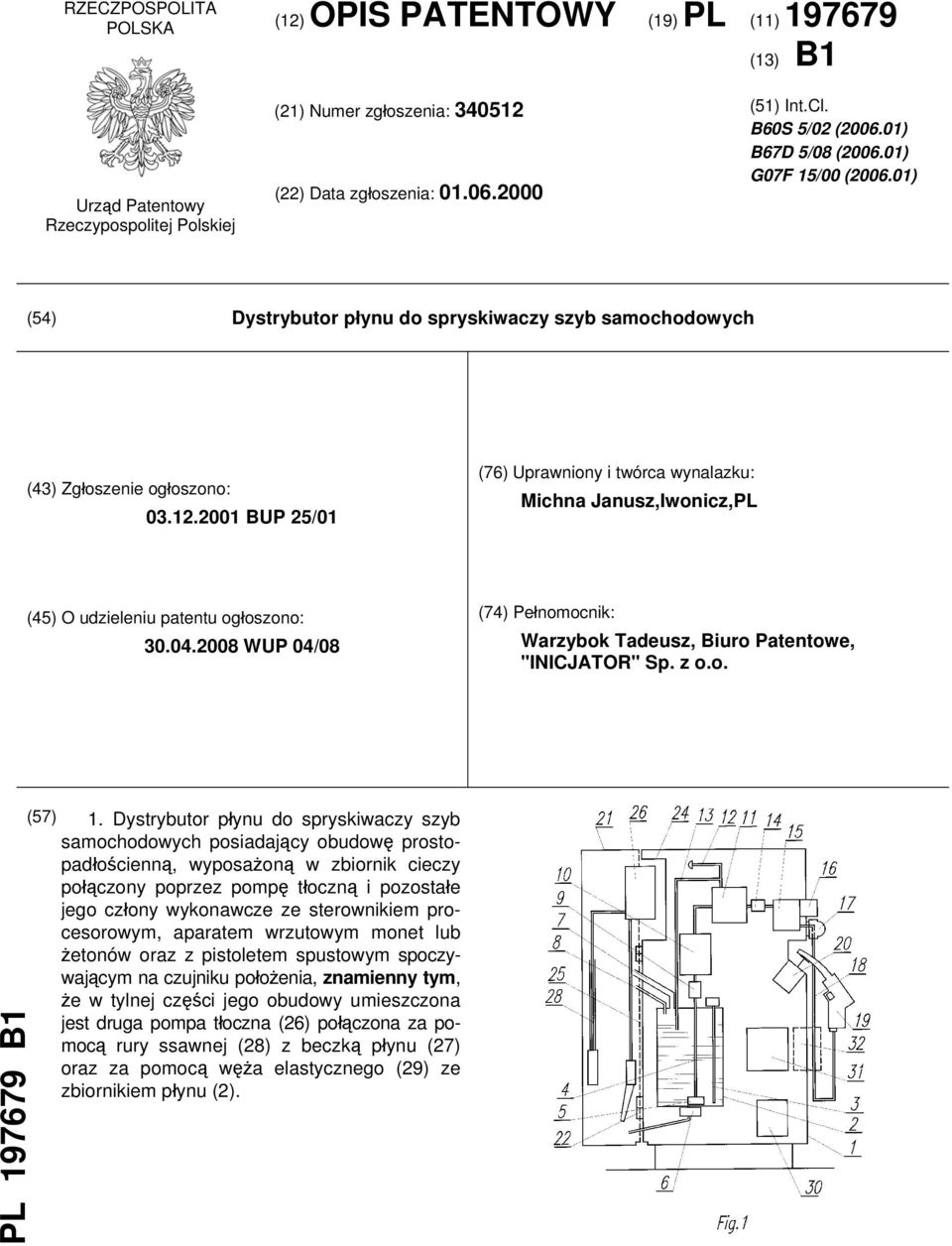

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Int.Cl. B60S 5/02 ( ) B67D 5/08 ( ) G07F 15/00 ( ) (54) Dystrybutor płynu do spryskiwaczy szyb samochodowych (43) Zgłoszenie ogłoszono: BUP 25/01 (76) Uprawniony i twórca wynalazku: Michna Janusz,Iwonicz,PL (45) O udzieleniu patentu ogłoszono: WUP 04/08 (74) Pełnomocnik: Warzybok Tadeusz, Biuro Patentowe, "INICJATOR" Sp. z o.o. PL B1 (57) 1. Dystrybutor płynu do spryskiwaczy szyb samochodowych posiadający obudowę prostopadłościenną, wyposażoną w zbiornik cieczy połączony poprzez pompę tłoczną i pozostałe jego człony wykonawcze ze sterownikiem procesorowym, aparatem wrzutowym monet lub żetonów oraz z pistoletem spustowym spoczywającym na czujniku położenia, znamienny tym, że w tylnej części jego obudowy umieszczona jest druga pompa tłoczna (26) połączona za pomocą rury ssawnej (28) z beczką płynu (27) oraz za pomocą węża elastycznego (29) ze zbiornikiem płynu (2).

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest dystrybutor płynu do spryskiwaczy szyb samochodowych, stosowany zwłaszcza na stacjach paliwowych. Znane jest z polskiego opisu patentowego nr urządzenie do tankowania samochodów z przeznaczoną do zawracania gazów wydzielających się w procesie tankowania z umieszczoną w dystrybutorze paliwa pompą tłoczącą gaz, napędzaną silnikiem i sterowaną hydraulicznym silnikiem pomiarowym tego dystrybutora według danych pomiarowych objętości tankowanego paliwa, przy czym hydrauliczny silnik pomiarowy jest sprzęgnięty z nadajnikiem impulsów, a za nim jest umieszczony moduł liczący. Urządzenie to charakteryzuje się tym, że zawiera połączoną z silnikiem elektrycznym pompy tłoczącej gaz jednostką regulacyjną w postaci procesora, która ma przyłączone dwa przewody dla doprowadzenia wielkości wejściowych. Pierwszy z tych przewodów połączony jest z nadajnikiem impulsów, a drugi przewód z silnikiem elektrycznym oraz przewód wyjściowy prowadzący z powrotem do silnika elektrycznego, przy czym pierwszym przewodem podawane są przekształcone odpowiednio do objętości tankowanego paliwa, rzeczywiste wartości nadajnika impulsów, zaś drugim przewodem podawane jest sprzężone zwrotnie napięcie tachometryczne silnika elektrycznego. Poza tym do przewodu łączącego nadajnik impulsów z jednostką regulacyjną dołączony jest moduł liczący. Znany jest również z książki pt.: Stacje benzynowe" aut. J. Dziugieł, T. Kotecki i Z. Zawodny, wyd. Biuro Wydawnicze Chemia", Warszawa 1972r., str odmierzacz elektryczny. Odmierzacz ten składa się z następujących podstawowych elementów: obudowy chroniącej urządzenie przed zniszczeniem i dostępem, filtru zapewniającego czystość paliwa, pompy przetłaczającej produkt, ręcznego napędu umożliwiającego wydawanie paliwa w przypadku zaniku energii elektrycznej, separatora powietrza oddzielającego mieszaninę gazową, zaworu zwrotnego utrzymującego słup cieczy w układzie pomiarowym, przepływomierza odmierzającego wydawane paliwo, liczydła rejestrującego ilość i wartość wydawanej dawki, wziernika kontroli przepływu odpowietrzonej cieczy, węża z pistoletem spustowym sterującym wydawanie, skrzynki kablowej, do której doprowadzony i podłączony jest kabel do zasilania silnika i oświetlenia odmierzacza, wyłącznika włączającego i wyłączającego pracę silnika, silnika dającego napęd na pompę oraz oświetlenia. Znane jest także z japońskiego opisu patentowego JP A urządzenie do natryskowego mycia samochodów zawierające pistolet natryskowy oraz zbiornik płynu połączony poprzez pompę tłoczną i pozostałe człony wykonawcze ze sterownikiem procesorowym oraz aparatem wrzutowym monet lub żetonów lub uruchamianym kartą magnetyczną. Urządzenie to umożliwia wybór za odpowiednią kwotę odpowiedniego typu płynu do mycia oraz automatyczne obliczanie opłaty za wybrany rodzaj płynu myjącego. Po włożeniu do tego aparatu monety, kwota tej monety jest odczytywana i przechowywana w konkretnym panelu pamięci i pokazywana jest na indykatorze. Z kolei, po włączeniu przycisku start" zostaje uruchomiona pompa tłoczna, zawory zostają otwarte i ciecz wytryskując z pistoletu natryskowego rozpoczyna proces mycia wybranym rodzajem cieczy. Celem wynalazku jest opracowanie konstrukcji dystrybutora na bazie dotychczas znanych tego typu urządzeń umożliwiającego bezpośrednie napełnianie płynem do spryskiwania szyb zbiorniczków znajdujących się w samochodach przy użyciu monet, żetonów lub karty magnetycznej. Istota wynalazku polega na tym, że w tylnej części obudowy umieszczona jest druga pompa tłoczna połączona za pomocą rury ssawnej z beczką płynu spryskującego oraz za pomocą węża elastycznego ze zbiornikiem płynu, przy czym beczka ta połączona jest zaworem spustowym wspomnianego zbiornika płynu. Dystrybutor według wynalazku umożliwia bezpośrednie napełnianie zbiorniczków płynu do spryskiwania szyb znajdujących się w samochodach. Wyposażenie tego dystrybutora w odpowiednie człony wykonawcze sterowane za pomocą procesora umożliwia tankowanie płynu przy użyciu monet, żetonów lub karty magnetycznej, co znacznie usprawnia ten proces. Bezpośrednie tankowanie płynu do pojemników umieszczonych w samochodach umożliwia wyeliminowanie z obrotu handlowego olbrzymiej ilości zbiorników tego płynu stosowanych dotychczas do użytku indywidualnego, przyczyniając się tym samym do znacznej poprawy ochrony środowiska, co stanowi zasadniczą zaletę tego dystrybutora. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunkach, na których fig. 1 przedstawia schemat dystrybutora w przekroju pionowym w ujęciu blokowym, fig. 2 - schemat dystrybutora w ujęciu blokowym w czasie przepompowywania płynu z beczki do zbiornika płynu, a fig. 3 - płytę czołową dystrybutora płynu w widoku z przodu.

3 PL B1 3 Dystrybutor płynu do spryskiwaczy szyb samochodowych składa się z obudowy prostopadłościennej 1, wewnątrz której znajduje się zbiornik płynu 2 z umieszczonym w nim czujnikiem poziomu płynu 3, rurą ssawną 4 zaopatrzoną w pobliżu dna tego zbiornika w filtr ssawny 5, a w jego dnie w zawór spustowy 6. W górnej pokrywie (dennicy) tego zbiornika znajduje się wlew płynu 7 i odpowietrznik 8, natomiast zewnętrzny koniec rury ssawnej 4 zaopatrzony jest w filtr dokładnego oczyszczania 9 połączony poprzez pompę tłoczną 10 z odgazowywaczem 11, wyposażonym w odpowietrznik 12, którego rura przelewowa 13 doprowadzana jest do zbiornika płynu 2. Z kolei odgazowywacz 11, poprzez zawór zwrotny 14 połączony jest z przepływomierzem 15, będącym jednocześnie modułem liczącym połączonym we wskaźnik 16 ilości podanego przez pompę tłoczną 10 płynu, przy czym wskaźnik ten zaopatrzony jest również we wziernik 17 oraz przewód giętki 18 zakończony pistoletem spustowym 19, spoczywającym na czujniku położenia 20 umieszczonym w górnej części obudowy 1. W tylnej części obudowy znajdują się drzwi 21 połączone z nią zawiasami 22 i zamykane zamkiem 23, natomiast we wnęce 24 tylnej ściany 25 obudowy 1 umieszczona jest druga pompa tłoczna 26 służąca do przepompowywania płynu z beczki 27 umieszczonej również w obudowie 1 do zbiornika płynu 2, przy czym pompa tłoczna 26 połączona jest z tą beczką za pomocą rury ssawnej 28 oraz ze zbiornikiem płynu 2 wężem elastycznym 29 zaopatrzonym w końcówkę wlewową. Przepływomierz 15 wraz ze wskaźnikiem 16 sprzężone są elektrycznie ze sterownikiem procesorowym 31 oraz aparatem wrzutowym 32 monet lub żetonów - zabudowanych w obudowie 1, przy czym zarówno pompy tłoczne 10 i 26, jak i przepływomierz 15 oraz sterownik procesorowy 31 zasilane są ze skrzynki kablowej 30 zabudowanej w tej obudowie, natomiast pozostałe człony wykonawcze zasilane są również z tej samej skrzynki kablowej 30. W innym wykonaniu sterownik 31 sprzężony jest elektrycznie z aparatem uruchamianym kartą magnetyczną. Sterownik 31 steruje działaniem wszystkich członów wykonawczych dystrybutora płynu, którymi są pompy tłoczne 10 i 26, przepływomierz 15 i pistolet spustowy 19. Zastrzeżenia patentowe 1. Dystrybutor płynu do spryskiwaczy szyb samochodowych posiadający obudowę prostopadłościenną, wyposażoną w zbiornik cieczy połączony poprzez pompę tłoczną i pozostałe jego człony wykonawcze ze sterownikiem procesorowym, aparatem wrzutowym monet lub żetonów oraz z pistoletem spustowym spoczywającym na czujniku położenia, znamienny tym, że w tylnej części jego obudowy umieszczona jest druga pompa tłoczna (26) połączona za pomocą rury ssawnej (28) z beczką płynu (27) oraz za pomocą węża elastycznego (29) ze zbiornikiem płynu (2). 2. Dystrybutor według zastrz. 1, znamienny tym, że beczka (27) z płynem spryskującym połączona jest z zaworem spustowym (6) zbiornika płynu (2).
