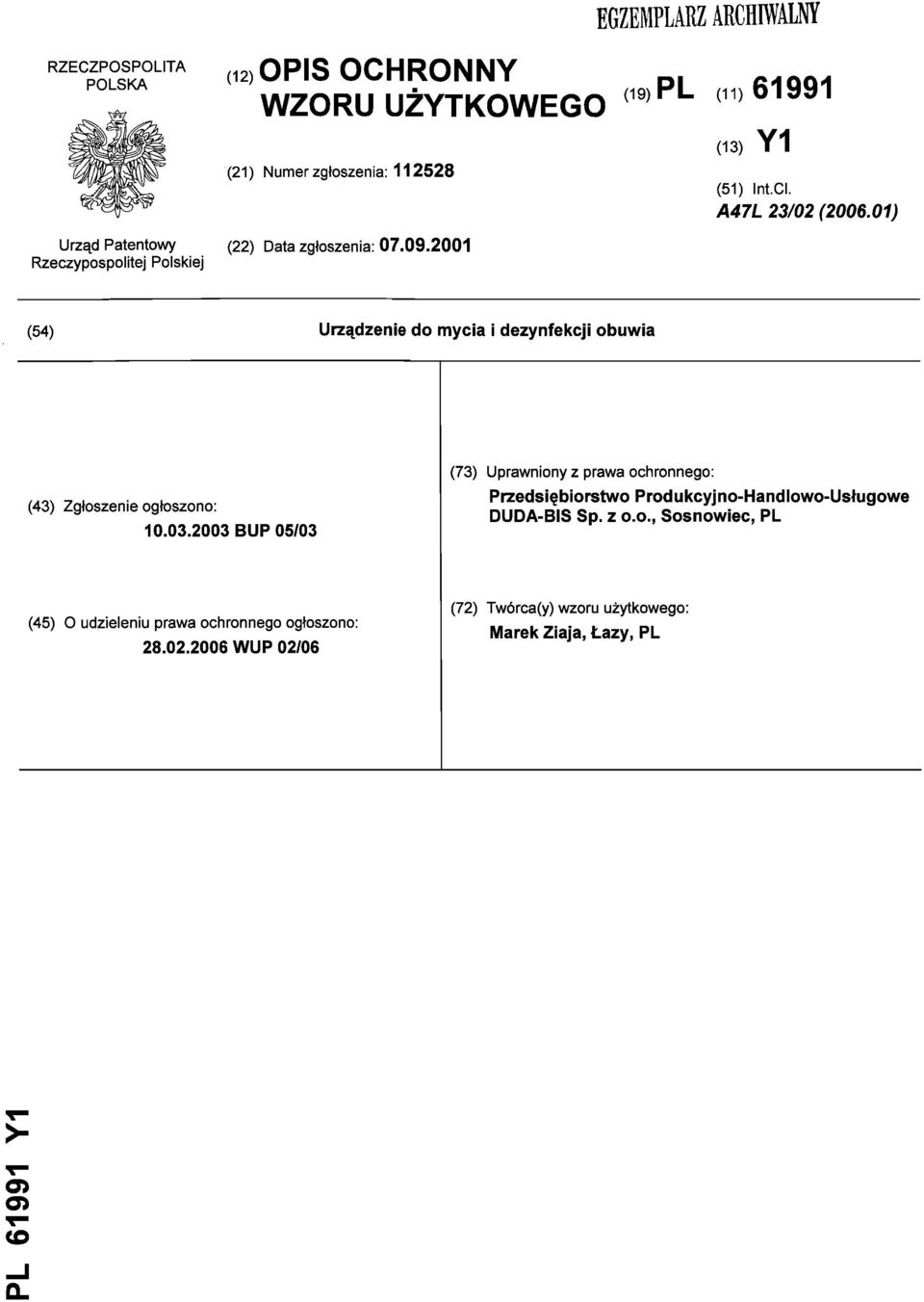

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)61991 (13) Y1 (51) Int.CI. A47L 23/02 ( ) (54) Urządzenie do mycia i dezynfekcji obuwia (43) Zgłoszenie ogłoszono: BUP 05/03 (73) Uprawniony z prawa ochronnego: Przedsiębiorstwo Produkcyjno-Handlowo-Usługowe DUDA-BIS Sp. z o.o., Sosnowiec, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/06 (72) Twórca(y) wzoru użytkowego: Marek Ziaja, Łazy, PL O) O (O o.

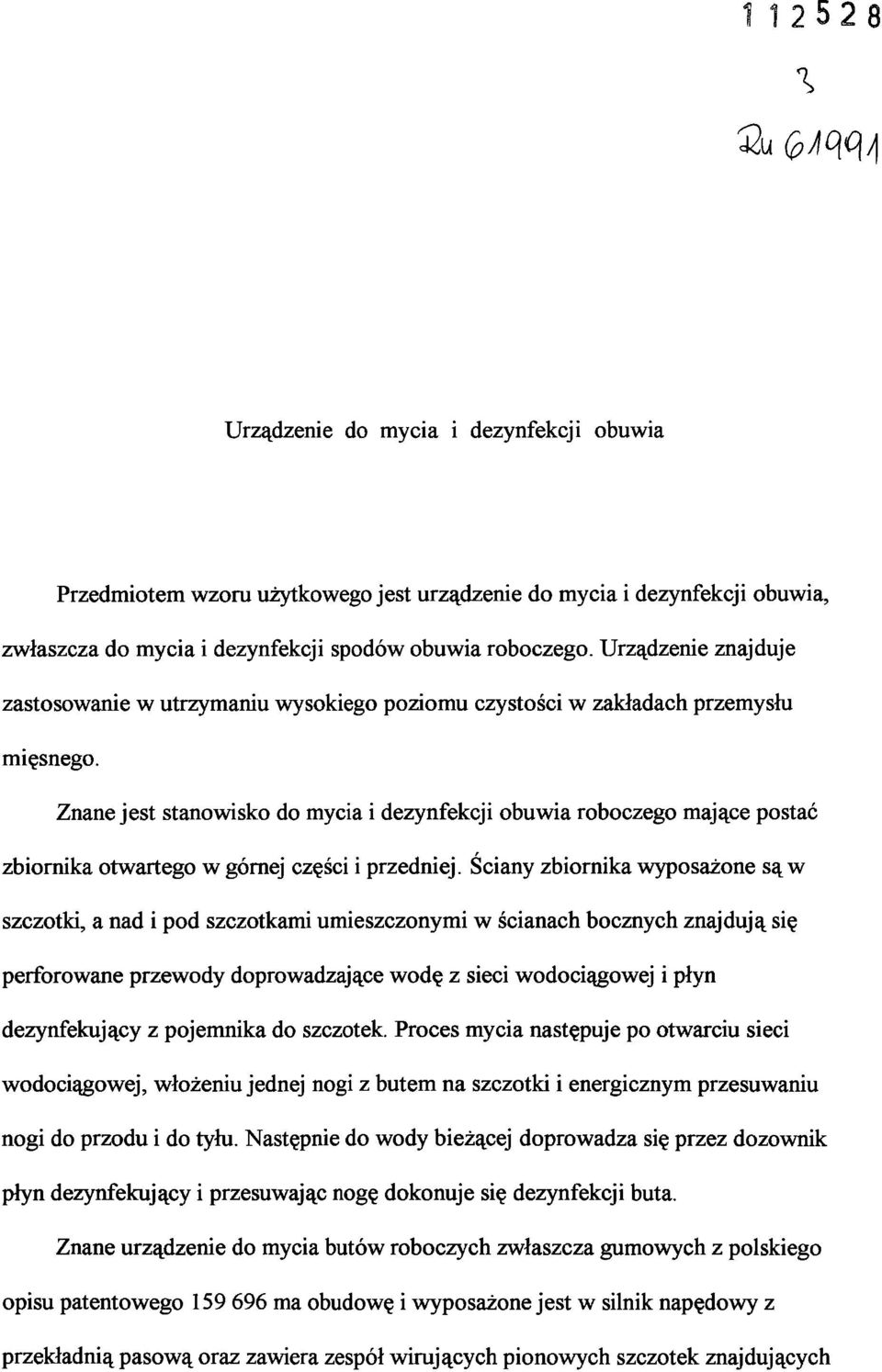

2 \ 2u Q?J\ąą/\ Urządzenie do mycia i dezynfekcji obuwia Przedmiotem wzoru użytkowego jest urządzenie do mycia i dezynfekcji obuwia, zwłaszcza do mycia i dezynfekcji spodów obuwia roboczego. Urządzenie znajduje zastosowanie w utrzymaniu wysokiego poziomu czystości w zakładach przemysłu mięsnego. Znane jest stanowisko do mycia i dezynfekcji obuwia roboczego mające postać zbiornika otwartego w górnej części i przedniej. Ściany zbiornika wyposażone są w szczotki, a nad i pod szczotkami umieszczonymi w ścianach bocznych znajdują się perforowane przewody doprowadzające wodę z sieci wodociągowej i płyn dezynfekujący z pojemnika do szczotek. Proces mycia następuje po otwarciu sieci wodociągowej, włożeniu jednej nogi z butem na szczotki i energicznym przesuwaniu nogi do przodu i do tyłu. Następnie do wody bieżącej doprowadza się przez dozownik płyn dezynfekujący i przesuwając nogę dokonuje się dezynfekcji buta. Znane urządzenie do mycia butów roboczych zwłaszcza gumowych z polskiego opisu patentowego ma obudowę i wyposażone jest w silnik napędowy z przekładnią pasową oraz zawiera zespół wirujących pionowych szczotek znajdujących

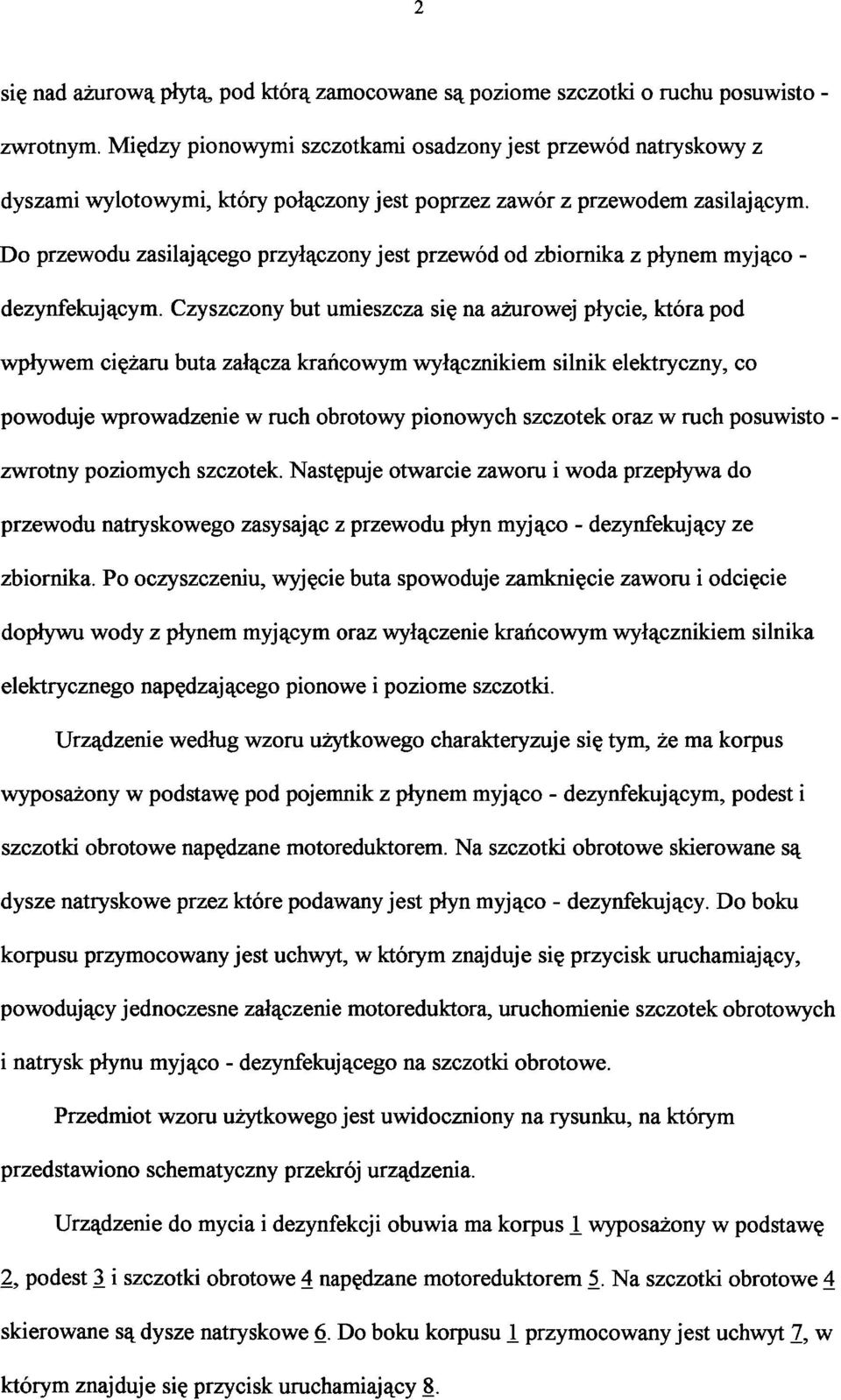

3 2 się nad ażurową płytą, pod którą zamocowane są poziome szczotki o ruchu posuwisto - zwrotnym. Między pionowymi szczotkami osadzony jest przewód natryskowy z dyszami wylotowymi, który połączony jest poprzez zawór z przewodem zasilającym. Do przewodu zasilającego przyłączony jest przewód od zbiornika z płynem myjąco - dezynfekującym. Czyszczony but umieszcza się na ażurowej płycie, która pod wpływem ciężaru buta załącza krańcowym wyłącznikiem silnik elektryczny, co powoduje wprowadzenie w ruch obrotowy pionowych szczotek oraz w ruch posuwisto - zwrotny poziomych szczotek. Następuje otwarcie zaworu i woda przepływa do przewodu natryskowego zasysając z przewodu płyn myjąco - dezynfekujący ze zbiornika. Po oczyszczeniu, wyjęcie buta spowoduje zamknięcie zaworu i odcięcie dopływu wody z płynem myjącym oraz wyłączenie krańcowym wyłącznikiem silnika elektrycznego napędzającego pionowe i poziome szczotki. Urządzenie według wzoru użytkowego charakteryzuje się tym, że ma korpus wyposażony w podstawę pod pojemnik z płynem myjąco - dezynfekującym, podest i szczotki obrotowe napędzane motoreduktorem. Na szczotki obrotowe skierowane są dysze natryskowe przez które podawany jest płyn myjąco - dezynfekujący. Do boku korpusu przymocowany jest uchwyt, w którym znajduje się przycisk uruchamiający, powodujący jednoczesne załączenie motoreduktora, uruchomienie szczotek obrotowych i natrysk płynu myjąco - dezynfekującego na szczotki obrotowe. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym przedstawiono schematyczny przekrój urządzenia. Urządzenie do mycia i dezynfekcji obuwia ma korpus 1 wyposażony w podstawę 2, podest 3 i szczotki obrotowe 4 napędzane motoreduktorem 5. Na szczotki obrotowe 4 skierowane są dysze natryskowe 6. Do boku korpusu I przymocowany jest uchwyt 7, w którym znajduje się przycisk uruchamiający 8.

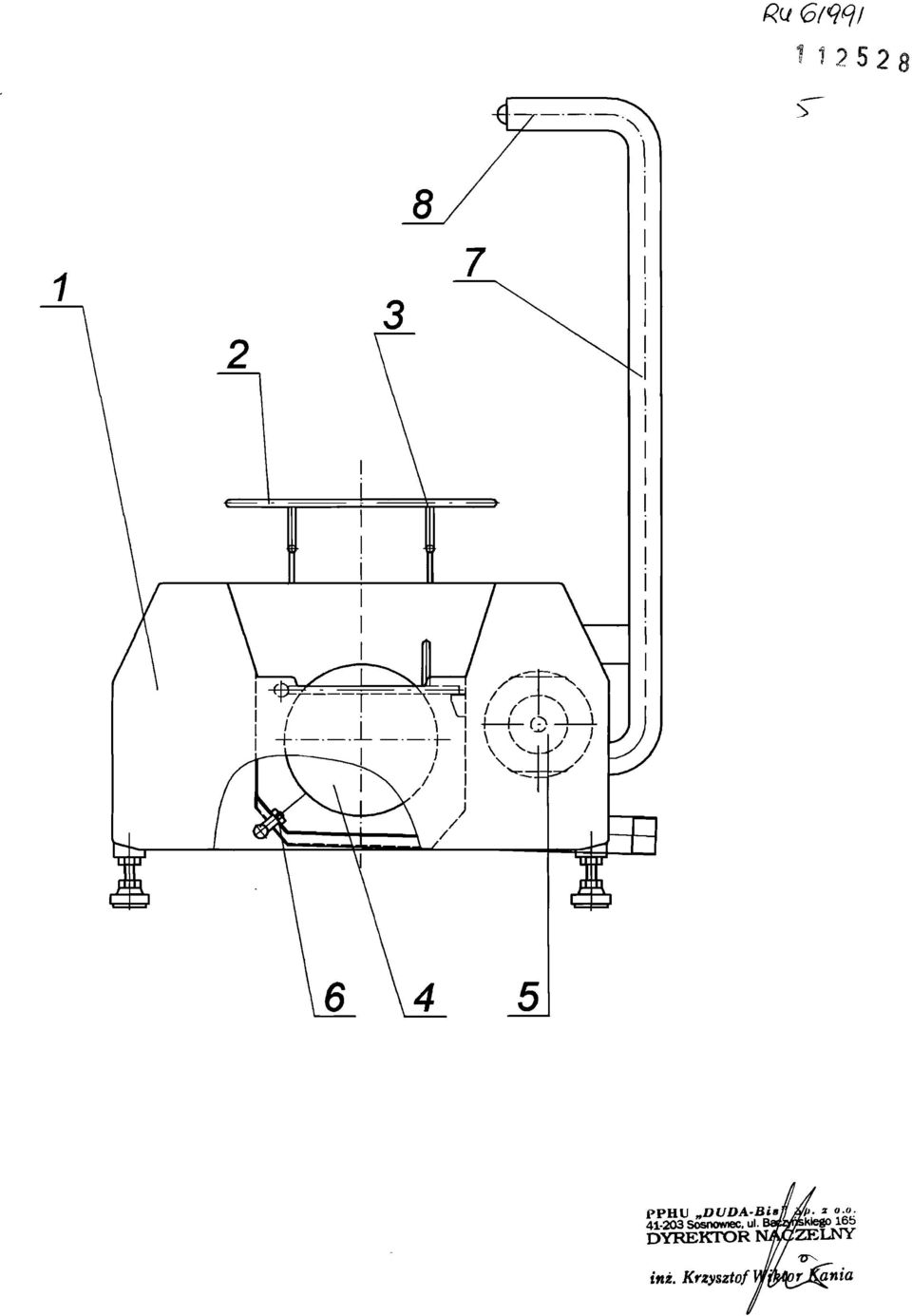

4 3 Obuwie umieszcza się na podeście 3. Następnie uruchamia się urządzenie poprzez przycisk uruchamiający 8 znajdujący się w uchwycie 7. Naciśnięcie przycisku uruchamiającego 8 powoduje jednoczesne załączenie motoreduktora 5, uruchomienie szczotek obrotowych 4 i natrysk płynu myjąco - dezynfekującego na szczotki obrotowe 4 poprzez dysze natryskowe 6.

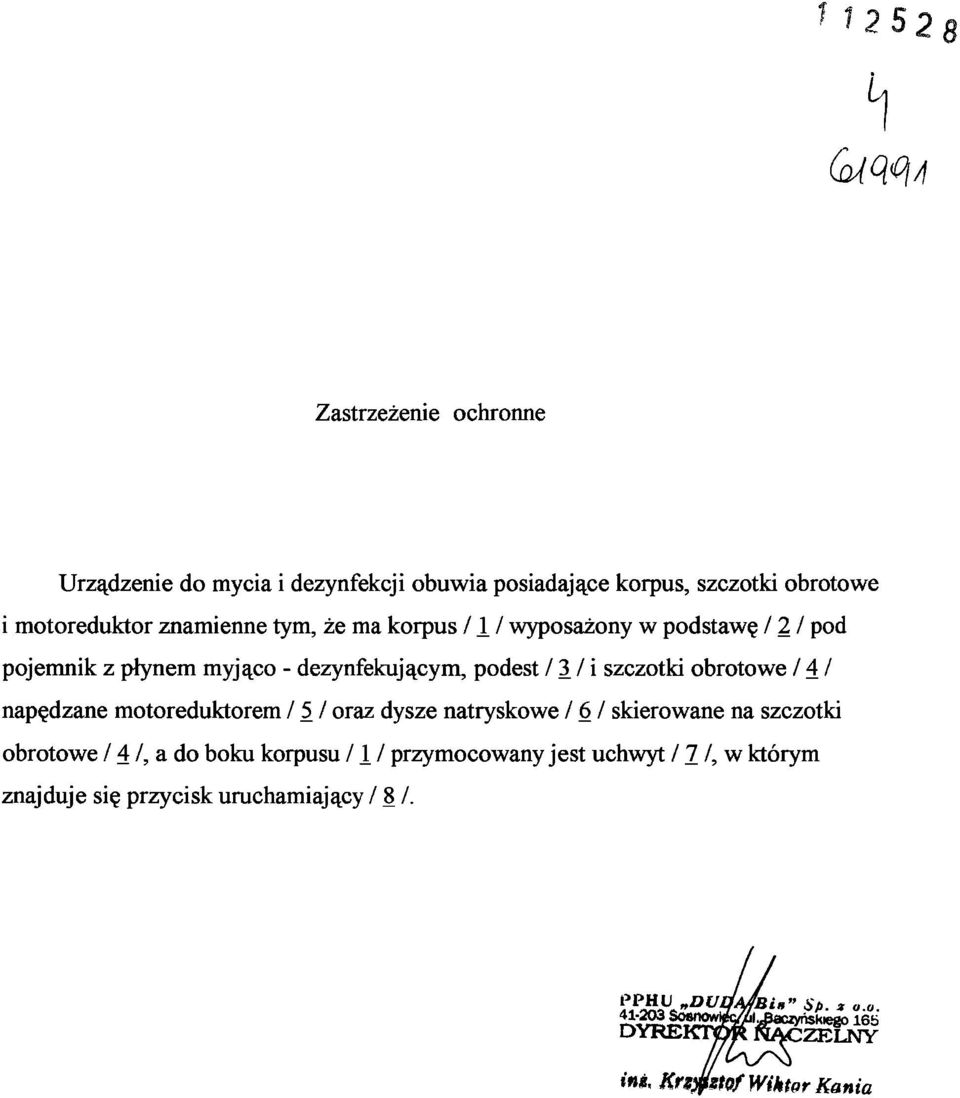

5 1 12S28 Zastrzeżenie ochronne Urządzenie do mycia i dezynfekcji obuwia posiadające korpus, szczotki obrotowe i motoreduktor znamienne tym, że ma korpus I \l wyposażony w podstawę 121 pod pojemnik z płynem myjąco - dezynfekującym, podest / 3 / i szczotki obrotowe / 4 / napędzane motoreduktorem / 5 / oraz dysze natryskowe 161 skierowane na szczotki obrotowe / 4 /, a do boku korpusu /1 / przymocowany jest uchwyt / 7 /, w którym znajduje się przycisk uruchamiający / 8 /. DYREKT^«KczELJgY ini, Kn$mf Wiktor Kania

6 Ru <5cqqi I 1252 ^ PPHU nduda-bisffm-j' o-o Sosnowiec, ul. BąftjJgWego 16b DYREKTOR NACZELNY inż. Krzysztof
