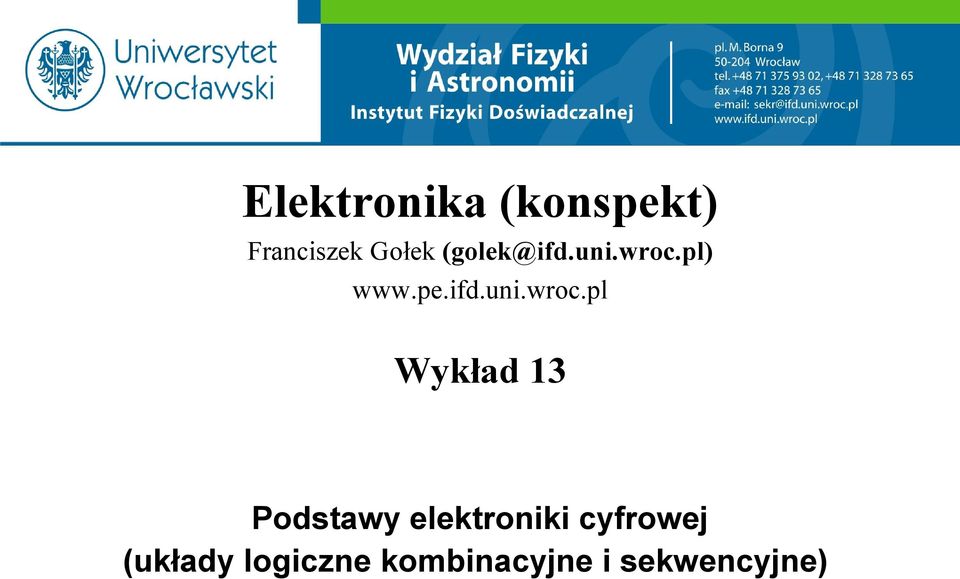

1 Elektronika (konspekt) Franciszek Gołek Wykład 13 Podstawy elektroniki cyfrowej (układy logiczne kombinacyjne i sekwencyjne)
2 Bramki z otwartym kolektorem/drenem (OC, OD) na wyjściu. Bramka OC przejawia aktywność gdy na jej wyjściu ma być stan niski bo tylko wtedy zwiera ona kolektor (dren) wyjściowego tranzystora do masy. Znak gwiazdki przy symbolu bramki oznacza bramkę typu OC. Wyjścia bramek z otwartym kolektorem mogą być i są łączone ze sobą bezkonfliktowo. Wyjścia bramek - kolektory połączone do jednej linii zasilanej przez opornik stanowią przewodowe LUB (ang. Wired-OR) czyli tzw. sumę montażową. Pojawienie się na tej linii stanu niskiego oznacza, że co najmniej jeden (LUB więcej) kolektorów zwiera tę linię do masy! W układzie pokazanym na rysunku, stan wysoki na wyjściu oznacza, że na wszystkich wejściach od A do F są stany niskie. Układ ten służy do sygnalizacji, że co najmniej jedno urządzenie chce na siebie zwrócić uwagę. Zastosowania: linia przerwań w komputerze, magistrale na zewnątrz komputera np. interfejs IEC 625, (w USA IEEE-488, znany też jako HPIB lub GPIB).
3 Układy z trzema stanami wyjściowymi (HIGH, LOW, Odłączony - tj. stan wysokiej impedancji) są konieczne w rozbudowanych układach z 3- magistralową architekturą. Przykład: fragment szyny do przekazu danych.
4 Dekodery i Kodery Dekoderem nazywa się element, którego wektor wejściowy ma n współrzędnych, a wektor wyjściowy ma k = 2 n współrzędnych, przy czym dana współrzędna wektora wyjściowego może okazać się stanem aktywnym (1 lub 0) dla tylko jednego wektora wejściowego (jednej kombinacji zer i jedynek). Jeżeli k = 2 n to dekoder nazywa się dekoderem pełnym, jeżeli k < 2 n to mamy dekoder niepełny. Koder Koderem nazywa się element, którego wektor wejściowy ma k = 2 n współrzędnych, a wektor wyjściowy ma n współrzędnych i jest kodem numeru tego (jedynego) wejścia, na które wprowadzono wyróżniony sygnał (sygnał aktywności, stan wysoki - w logice dodatniej, stan niski - w logice ujemnej). Koder priorytetu Koderem priorytetu nazywamy koder, którego wektor wyjścia jest zawsze kodem najwyższego numeru wejścia spośród wszystkich wejść, na które podano wyróżniony sygnał aktywności (jedynkę logiczną).
5 Przykład dekodera Dekoder HC4511 jest dekoderem kodu BCD przeznaczonym do sterowania jednocyfrowym wyświetlaczem 7-segmentowym LED ze wspólną katodą. Wewnątrz układu dodatkowo (oprócz dekodera) znajduje się rejestr zatrzaskowy (pamięć) i wzmacniacze do sterowania segmentami, których stopnie wyjściowe mogą generować prądy do 15mA przy napięciach wyjściowych 4,5V.
6 Multipleksery i demultipleksery Multipleksery i demultipleksery zaliczane są do takich układów kombinacyjnych, które umożliwiają komutację (tj. przełączanie) sygnałów cyfrowych. Multipleksery są to układy pozwalające na skierowanie informacji z wielu wejść na jedno wyjście. Wyjście jest połączone (sterowane) tym wejściem, które wybieramy przy pomocy wejść adresowych. Demultipleksery realizują funkcję odwrotną tj. sygnał z jedynego wejścia kierują na zaadresowane jedno z wielu wyjść. Multipleksery podobnie jak i demultipleksery mogą być ze sobą łączone dając możliwość zwiększenia liczby przełączanych linii. Multipleksery stosowane są np. na wejścia przetworników analogowo-cyfrowych (AD). Multipleksery i demultipleksery mogą realizować multipleksowany system przesyłania danych, mogą też być stosowane do realizacji innych układów kombinacyjnych realizujących złożone funkcje np. linijka świetlna.
7 Układy trójstanowe (logika trójstanowa) W elektronice cyfrowej często spotykamy sytuacje (np. w systemach komputerowych), w których wiele bloków musi wymieniać dane wykorzystując jedną wspólną szynę. Układy z wyjściami dwustanowymi nie mogą być podłączone bezpośrednio do takiej szyny bezkonfliktowo (nie można uniknąć zdarzeń gdy na jednym przewodzie część bloków próbuje wymusić stan wysoki a inna część bloków stan niski!). Rozwiązaniem problemu jest zastosowanie układów trójstanowych. Przykład bramki trójstanowej NAND CMOS: Symbol Zasada działania Realizacja

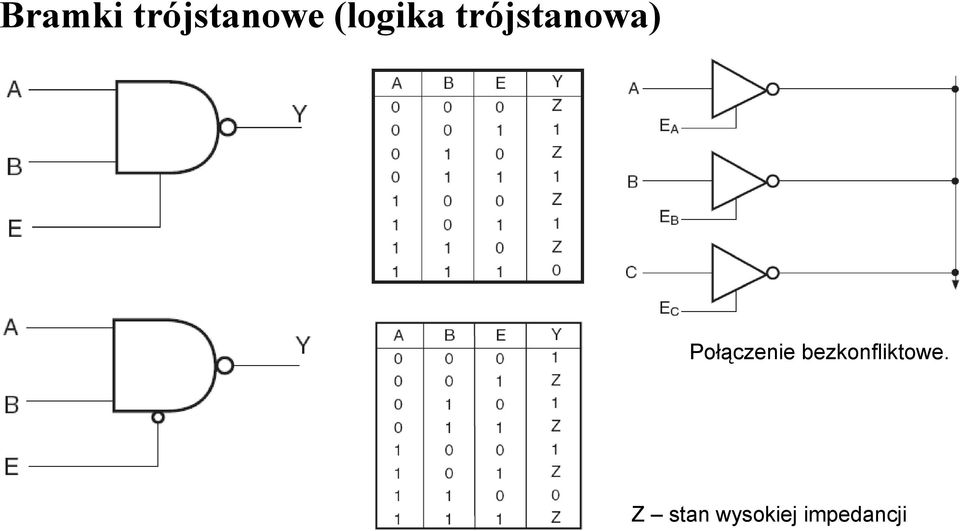

8 Bramki trójstanowe (logika trójstanowa) Połączenie bezkonfliktowe. Z stan wysokiej impedancji
9 Problem obciążalności bramek logicznych (Fan-Out). Ile wejść bramek można podłączyć do wyjścia danej bramki? Odpowiedź: ilość = mniejsza z wartości: I OL /I IL i I OH /I IH.
10 Układy PLD (Programmable Logic Devices) i PLA (Programmable Logic Arrays) Obok takich dwóch głównych klas urządzeń jak pamięci i mikroprocesory istnieje trzecia ważna klasa urządzeń: urządzenia logiczne. Pamięci (ROM i RAM) przechowują informacje takie jak instrukcje, programy czy bazy danych, mikroprocesory wykonują instrukcje, programy i rozmaite funkcje. Urządzenia logiczne natomiast cały szereg pozostałych funkcji w systemach cyfrowych jak komunikacja między urządzeniami, synchronizacja, kontrola i wiele innych. Do urządzeń logicznych zaliczamy: bramki logiczne, multipleksery, demultipleksery, kodery, dekodery, obwody arytmetyczne, układy sekwencyjne, rejestry, liczniki itp. itd.. Do urządzeń logicznych należy też grupa urządzeń zwanych programowalnymi urządzeniami logicznymi (PLDs) lub programowalnymi matrycami logicznymi. Ich wspólną cechą jest, że ich wykonywana funkcja nie jest zdefiniowana przy opuszczaniu producenta (fabryki) lecz dopiero staje się zaprogarmowana przez użytkownika! Zatem obok szerokiej grupy ustalonych zafiksowanych przez producenta (co do wykonywanej funkcji) układów logicznych mamy ważną grupę urządzeń, których wykonywane funkcje są konfigurowane dopiero przez użytkownika. Konfigurowanie PLD może odbywać się wielokrotnie! W układach PLD znajdują się tzw. antybezpieczniki, które mając dużą rezystancją tracą ją i realizują połączenie pod wpływem przyłożonego doń (odpowiednio dużego) napięcia.
11 .
12 Układy sekwencyjne W tych układach stan wyjścia zależ nie tylko od aktualnej kombinacji stanów wejściowych ale również od wcześniejszych kombinacji (od historii) czyli są to takie układy, które mogą pamiętać. Przerzutniki bistabilne. Stanowią osobna grupę układów cyfrowych i są najprostszymi elementami pamięci (układy sekwencyjne). Mogą pamiętać jeden bit informacji. Przerzutniki mają po dwa wyjścia Q i Q *. Na wyjściu Q * pojawia się zawsze stan przeciwny do stanu na wyjściu Q. Poza tym przerzutniki mają dwa wejścia asynchroniczne: jedno ustawiające S (set) i jedno kasujące R (reset), jedno wejście zegarowe (taktujące) C i zwykle dwa wejścia informacyjne A i B. Wymuszanie stanów logicznych na wyjściach za pomocą wejść S i R charakteryzuje się najwyższym priorytetem: zachodzi niezależnie od sytuacji na innych wejściach. Natomiast gdy na wejściach S i R są zera logiczne, stan wyjściowy przerzutnika określany jest przez wejścia A i B ale dopiero po pojawieniu się jedynki logicznej na wejściu C jako odpowiedniego impulsu zegara. Należy podkreślić, że rozmaite przerzutniki reagują na różne zbocza tego impulsu: zbocze narastające lub opadające.
13 Ogólny schemat przerzutnika symbol Przerzut RS i jego
14 Przerzutniki (Flip-Flop: FF) typu T (Taggle) Tu aktywne zbocze zawsze przestawia stan wyjściowy na przeciwny: Q n+1 = Negacja Q n
15 Rejestry Rejestry należą do układów sekwencyjnych (pamiętających) Podstawowym przykładem rejestru jest rejestr buforowy. Rejestr buforowy (w skrócie rejestr) jest zespołem przerzutników synchronicznych o wspólnym wejściu taktującym i wspólnym wejściu zerującym, przeznaczony jest do chwilowego przechowania wektora informacji. Wprowadzanie wektora informacji odbywa się równolegle (wszystkie bity składowe jednocześnie). Wszystkie bity wektora informacji są dostępne jednocześnie i mogą być odczytane równolegle. Przykład 4-bitowego rejestru buforowego (i jego schemat).
16 Rejestr przesuwający Innym typem rejestru jest rejestr przesuwający. Jest nim zespół przerzutników synchronicznych, umożliwiający wprowadzanie i wyprowadzanie wektorów informacji cyfrowej w sposób bitowo-szeregowy w czasie. Pokazuje to rysunek 4-bitowego rejestru przesuwającego:
17 Liczniki. Licznikiem nazywa się rejestr, którego stan jest kodem numeru impulsu wprowadzonego na jego wejście liczące (licznik zaczyna pracę od wyróżnionego stanu początkowego a całkowita liczba impulsów wprowadzonych nie przekracza pojemności licznika). Na rysunku pokazano elementarne liczniki na przerzutnikach D oraz JK. Przerzutniki mogą i często są dzielnikami częstotliwości przez 2. Połączenie szeregowe n takich jednostek elementarnych daje licznik zliczający w kodzie dwójkowym o pojemności 2 n. Jako przykład, na poniższym rysunku, przedstawiony jest licznik 4-bitowy (dzielnik przez 16). Zliczane impulsy podawane są na wejście zegarowe. Schemat: i przebiegi czasowe
18 Zastosowania Liczników (czasomierzy) Pomiar czasu trwania impulsu Licznik przed pomiarem jest wyzerowany. Badany impuls jest tu użyty jako impuls bramkujący licznik przy zliczaniu cykli sygnału zegara. Czas trwania impulsu T i jest dany przez: T i = N/f z, gdzie N liczba zliczeń, f z częstotliwość zegara. Pomiar odstępu czasu między dwoma zdarzeniami W tym przypadku pierwsze zdarzenie włącza początek impulsu bramkującego a zdarzenie drugie kończy ten impuls. Generowanie impulsu o określonej długości (czasowej). Licznik ustawiany jest na N zliczeń np. po załadowaniu liczby N liczy w dół impulsy zegara aż do zera. Sygnał wyjściowy jest wysoki w czasie liczenia i niski po pojawieniu się zera. Czas trwania impulsu T i jest dany przez: T i = N/f z, gdzie N liczba zliczeń, f z częstotliwość zegara.
19 Przetworniki D/A Zadaniem przetworników cyfrowo analogowych (DAC) jest zamiana liczb (w kodzie binarnym) na napięcia proporcjonalne do wartości tych liczb. Na rys. pokazano ideę jednego z wielu typów przetworników. Jest to tzw. drabinka R-2R. Stany 1 i 0 na poszczególnych liniach szyny (tu 4-bitowej) decydują o włączeniu bądź nie, odpowiedniego przełącznika. Przez rezystory 100k płyną stałe prądy (niezależnie od położenia przełączników) o wartościach proporcjonalnych do wagi poszczególnych bitów. Suma tych prądów, które są włączone do wejścia wzmacniacza operacyjnego oczywiście musi przepływać przez opornik 50k nad wzmacniaczem i na wyjściu wzmacniacza mamy już napięcie proporcjonalne do wartości przetwarzanej liczby. Przetworniki takie sterowane mikroprocesorami mogą generować rozmaite przebiegi napięciowe.
20 Konwersja analogowo-cyfrowa Układy A/D (ADC, A/C) zamieniają sygnał analogowy na sygnał cyfrowy. Najważniejsze parametry: 1) Szybkość przetwarzania - może być określona przez: a) czas przetwarzania - określający czas konieczny do jednego całkowitego przetworzenia wartości analogowej na wartość cyfrową, b) częstotliwość przetwarzania - która jest maksymalną częstotliwością z jaką mogą następować kolejne przetworzenia sygnału wejściowego z zachowaniem określonej rozdzielczości i dokładności w całym zakresie przetwarzania, c) szybkość próbkowania - określona przez liczbę próbek, które mogą być przetworzone w jednostce czasu. Ważnym jest aby częstotliwość próbkowania f P 2f max. 2) Rozdzielczość przetwornika - definiowana jest jako liczba bitów słowa wyjściowego, określa zdolność do rozróżniania sygnałów analogowych doprowadzonych do wejścia przetwornika. W przetworniku 8 bitowym możliwe jest 2 8 = 256 różnych wartości. Jeżeli zakres przetwarzanego napięcia wynosi 10V, to wartość najmniej znaczącego bitu (LSB) odpowiada sygnałowi 10V/256 = 39 mv. Znaczy to, że przetwornik może rozróżnić sygnały różniące się od siebie o 39mV. Przetworniki 24 bitowe (2 24 = ) rozróżnia zmiany mniejsze od 1µV. Przy doborze (zakupie) układu A/D pod uwagę bierzemy: a) szybkość, b) precyzję, c) impedancję wejściową, d) zakres wartości przetwarzanych napięć wejściowych. Uwaga. W przetwornikach A/C najczęściej stosowane są kody: BINARNY Z PRZESUNIĘCIEM lub U2.
21 Przykład przetwornika analogowo-cyfrowego (ADC): (Konwersja z koderem priorytetu) Komputerowa karta pomiarowa oprócz przetwornika ADC zawierają również przetwornik cyfrowo-analogowy (D/A, DAC). Pozwalają one zamieniać liczbę binarną na proporcjonalne do niej napięcie. Poprzez przetworniki możemy komputerowo sterować zasilaczami uzyskując pożądany przebieg napięcia lub prądu. Ważne parametry to: częstotliwość konwersji, liczba bitów (czyli precyzja) i zakres napięć.
22 Przykład przetwornika
23 Przykład przetwornika
24 Mikrokontrolery i procesory Początek miał miejsce w 1971r kiedy Intel wyprodukował pierwszy mikroprocesor jednoukładowy 4004 (czterobitowy). Mikrokontrolery i procesory to układy scalone o wysokiej skali integracji ( tranzystorów), których lista zastosowań jest wyjątkowo długa: komputery domowe lub pokładowe, systemy komputerowe, urządzenia codziennego użytku jak telefony komórkowe, kuchenki, sprzęt RTV, urządzenia specjalistyczne jak np. tomograf, nadzór procesów technologicznych, roboty i wiele innych. Najogólniej procesorem jest układ wielofunkcyjny zawierający jednostkę arytmetyczno-logiczną, najczęściej stosowany do przetwarzania informacji. Między innymi stosowane są w sprzęcie pomiarowo-badawczym: rozmaite analizatory, spektroskopy, oscyloskopy, pomiarowe karty komputerowe, woltomierze itp.. Ponieważ procesory są najbardziej złożonymi układami scalonymi i przez to najbardziej ciepło-twórczymi wymagają bardzo efektywnych i często złożonych układów odprowadzania ciepła (radiatory wiatraki itp).
25 Mikrokontroler Zawiera: CPU, pamięci RAM I ROM, porty I/O (we/wy). Wykonuje zadania w zasadzie samodzielnie. Procesor Zawiera: CPU, Pamięci RAM I ROM, Wykonując zadania współpracuje z wieloma innymi układami scalonymi jak układy we/wy, pamięć i wiele innych. Używa pojedynczego programu. Używa wielu wpisywanych do pamięci programów. Ilość pamięci i portów jest mała. Ilość pamięci i portów jest duża i może być konfigurowana. Szybkości zegara małe (1-100MHz). Szybkości zegara duże (1-5 GHz). Niewielki zestaw instrukcji. Duży zestaw instrukcji. Przykład 8051: 32 piny, RAM 128byte, ROM 4kbyte, 1 port szeregowy, 6 źr. przerwań. Przykład Core 2 Duo: 478 pinów, Cache 4MB...
26 Mikrokontrolery i procesory Kilkadziesiąt pinów Kilkaset pinów
27 Prawo Moore a
28 Technologiczny rozwój wypełniający prawo Moore a opiera się na niebywałej kondycji przemysłu elektronicznego, który przez ostatnie 40 lat ciągle zwiększa wydajność i obniża pobór mocy w produkowanych układów scalonych. Uzyskuje te efekty dzięki temu, że ciągle zmniejsza rozmiary tranzystorów, zwiększa ich gęstość upakowania, obniża napięcia zasilające i zwiększa częstotliwości zegarów.
29 Mikrokontrolery rozmaite zastosowania specjalizowane: aparaty fotograficzne, kamery, windy, samochody i wiele urządzeń technicznych. Typowy układ z mikrokontrolerem
30 Typowy układ akwizycji danych Mikrokontroler w układzie pomiarowym.
31 Komputery - najpopularniejsze zastosowanie mikroprocesorów. Dawniej w laboratoriach badawczych człowiek musiał pokręcać pokrętłami, odczytywać i zapisywać i zapamiętywać wyniki i w końcu, na podstawie zebranych wyników testować hipotezy i modele zjawisk. Obecnie wszystko to wykonuje, odpowiednio zaprogramowany komputer.
32 Elektronika. Lista Zaproponuj układ złożony z przerzutników, który będzie dzielił częstotliwości przebiegu prostokątnego przez Zaproponuj licznik złożony z przerzutników i bramek liczący do Zaproponuj układ (złożony z przerzutników i bramek), który będzie reagował stanem wysokim na co-dziesiąty impuls. 4. Ilo bitowego przetwornika należy użyć aby mierząc napięcia o 0 do 5 V uzyskać rozdzielczość 1 mv.
