2. Uwagi oraz decyzje czynników kontroli i zatwierdzania dokumentacji.
|
|
- Wacław Aleksander Rutkowski
- 8 lat temu
- Przeglądów:
Transkrypt
1
2
3
4
5 2. Uwagi oraz decyzje czynników kontroli i zatwierdzania dokumentacji.

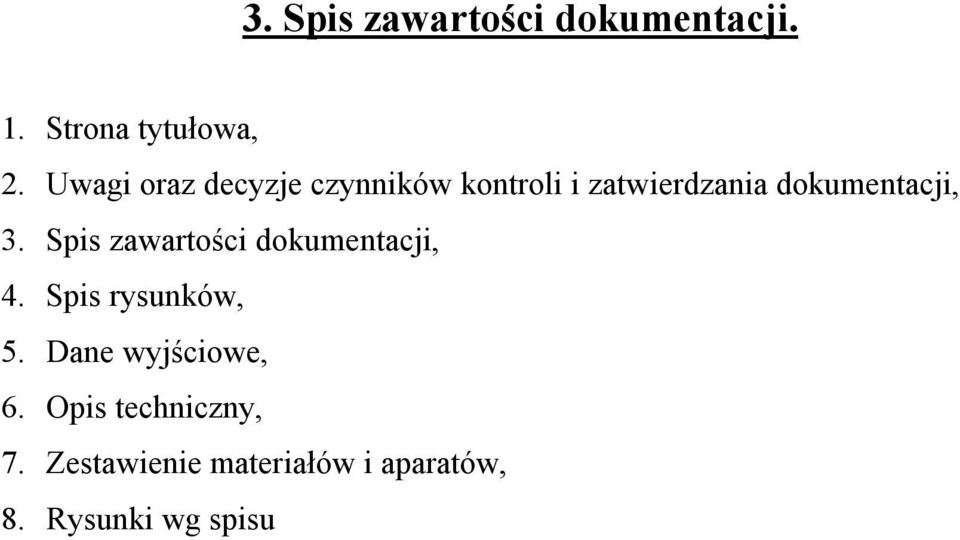

6 3. Spis zawartości dokumentacji. 1. Strona tytułowa, 2. Uwagi oraz decyzje czynników kontroli i zatwierdzania dokumentacji, 3. Spis zawartości dokumentacji, 4. Spis rysunków, 5. Dane wyjściowe, 6. Opis techniczny, 7. Zestawienie materiałów i aparatów, 8. Rysunki wg spisu
7 4. Spis rysunków. L.p. Nr rysunku w Nazwa rysunków Uwagi projekcie Karta oznaczeń Plan instalacji niskoprądowych rzut piwnic Plan instalacji niskoproądowych rzut parteru Plan instalacji niskopradowych rzut piętra Schemat blokowy systemu instalacji telefonicznej Schemat blokowy systemu domofonowego i kontroli dostępu Schemat blokowy systemu telewizji przemysłowej i ochronnej Schemat blokowy systemu wywołania dla rodziców Schemat blokowy systemu oddymiania klatek schodowych

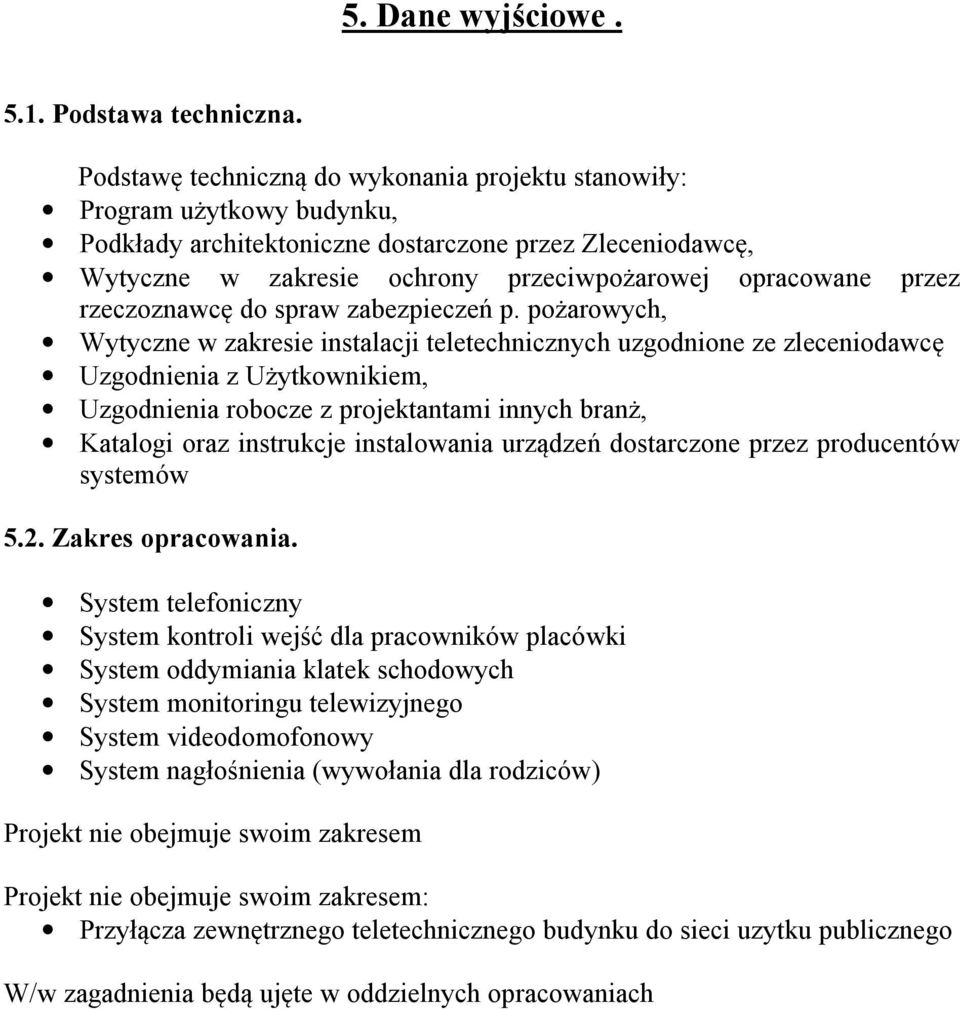

8 5. Dane wyjściowe Podstawa techniczna. Podstawę techniczną do wykonania projektu stanowiły: Program użytkowy budynku, Podkłady architektoniczne dostarczone przez Zleceniodawcę, Wytyczne w zakresie ochrony przeciwpożarowej opracowane przez rzeczoznawcę do spraw zabezpieczeń p. pożarowych, Wytyczne w zakresie instalacji teletechnicznych uzgodnione ze zleceniodawcę Uzgodnienia z Użytkownikiem, Uzgodnienia robocze z projektantami innych branż, Katalogi oraz instrukcje instalowania urządzeń dostarczone przez producentów systemów 5.2. Zakres opracowania. System telefoniczny System kontroli wejść dla pracowników placówki System oddymiania klatek schodowych System monitoringu telewizyjnego System videodomofonowy System nagłośnienia (wywołania dla rodziców) Projekt nie obejmuje swoim zakresem Projekt nie obejmuje swoim zakresem: Przyłącza zewnętrznego teletechnicznego budynku do sieci uzytku publicznego W/w zagadnienia będą ujęte w oddzielnych opracowaniach

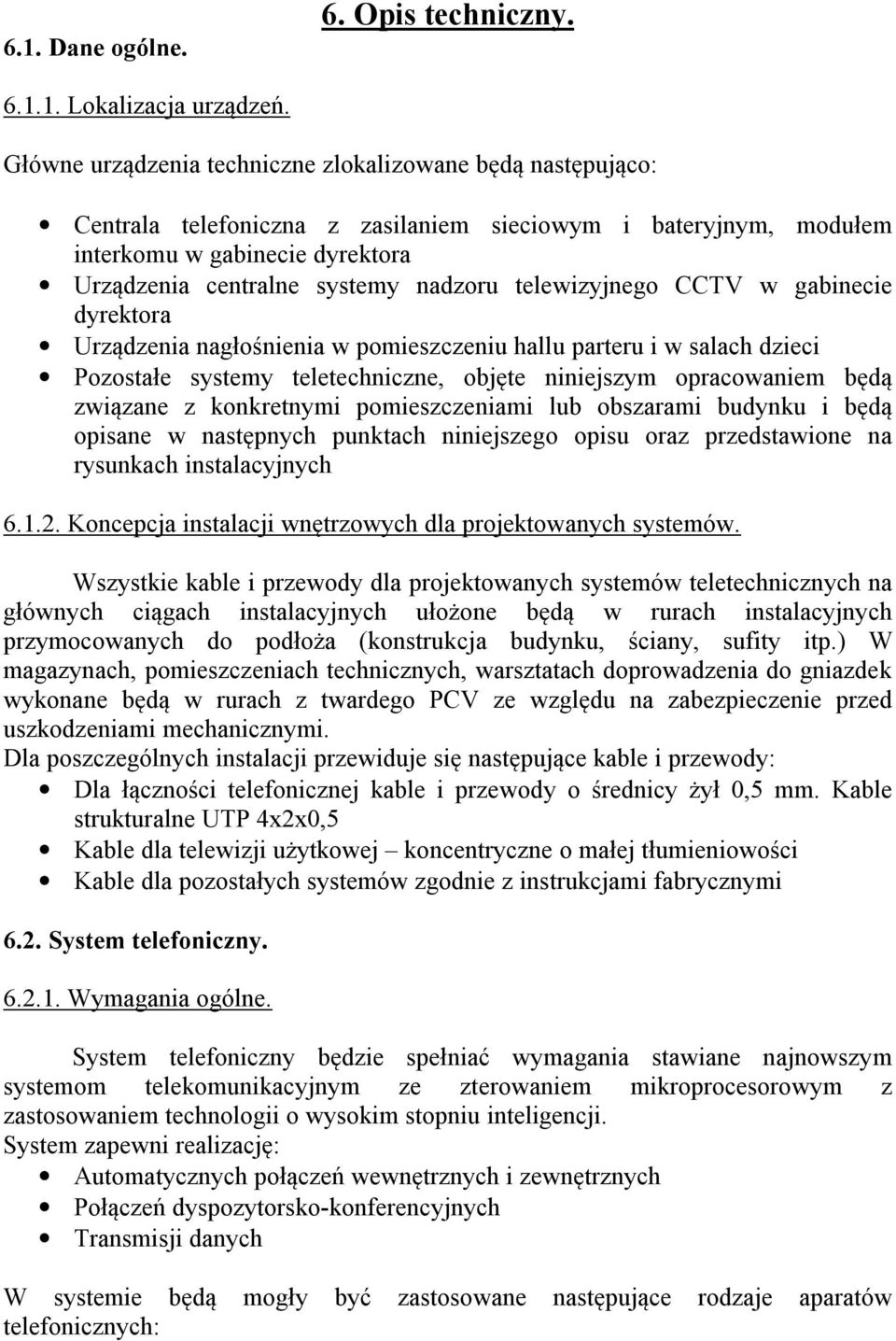

9 6.1. Dane ogólne. 6. Opis techniczny Lokalizacja urządzeń. Główne urządzenia techniczne zlokalizowane będą następująco: Centrala telefoniczna z zasilaniem sieciowym i bateryjnym, modułem interkomu w gabinecie dyrektora Urządzenia centralne systemy nadzoru telewizyjnego CCTV w gabinecie dyrektora Urządzenia nagłośnienia w pomieszczeniu hallu parteru i w salach dzieci Pozostałe systemy teletechniczne, objęte niniejszym opracowaniem będą związane z konkretnymi pomieszczeniami lub obszarami budynku i będą opisane w następnych punktach niniejszego opisu oraz przedstawione na rysunkach instalacyjnych Koncepcja instalacji wnętrzowych dla projektowanych systemów. Wszystkie kable i przewody dla projektowanych systemów teletechnicznych na głównych ciągach instalacyjnych ułożone będą w rurach instalacyjnych przymocowanych do podłoża (konstrukcja budynku, ściany, sufity itp.) W magazynach, pomieszczeniach technicznych, warsztatach doprowadzenia do gniazdek wykonane będą w rurach z twardego PCV ze względu na zabezpieczenie przed uszkodzeniami mechanicznymi. Dla poszczególnych instalacji przewiduje się następujące kable i przewody: Dla łączności telefonicznej kable i przewody o średnicy żył 0,5 mm. Kable strukturalne UTP 4x2x0,5 Kable dla telewizji użytkowej koncentryczne o małej tłumieniowości Kable dla pozostałych systemów zgodnie z instrukcjami fabrycznymi 6.2. System telefoniczny Wymagania ogólne. System telefoniczny będzie spełniać wymagania stawiane najnowszym systemom telekomunikacyjnym ze zterowaniem mikroprocesorowym z zastosowaniem technologii o wysokim stopniu inteligencji. System zapewni realizację: Automatycznych połączeń wewnętrznych i zewnętrznych Połączeń dyspozytorsko-konferencyjnych Transmisji danych W systemie będą mogły być zastosowane następujące rodzaje aparatów telefonicznych:

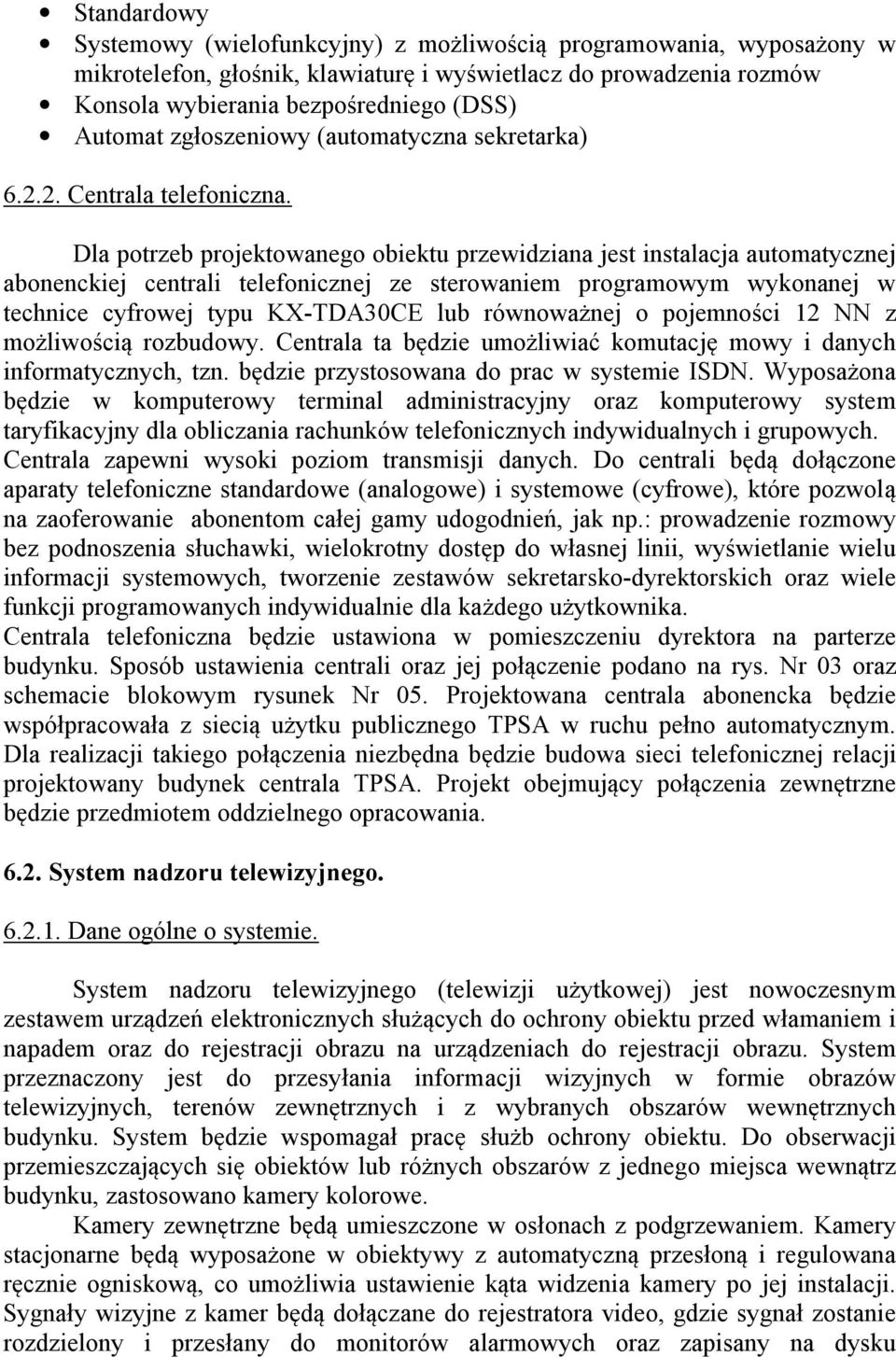

10 Standardowy Systemowy (wielofunkcyjny) z możliwością programowania, wyposażony w mikrotelefon, głośnik, klawiaturę i wyświetlacz do prowadzenia rozmów Konsola wybierania bezpośredniego (DSS) Automat zgłoszeniowy (automatyczna sekretarka) Centrala telefoniczna. Dla potrzeb projektowanego obiektu przewidziana jest instalacja automatycznej abonenckiej centrali telefonicznej ze sterowaniem programowym wykonanej w technice cyfrowej typu KX-TDA30CE lub równoważnej o pojemności 12 NN z możliwością rozbudowy. Centrala ta będzie umożliwiać komutację mowy i danych informatycznych, tzn. będzie przystosowana do prac w systemie ISDN. Wyposażona będzie w komputerowy terminal administracyjny oraz komputerowy system taryfikacyjny dla obliczania rachunków telefonicznych indywidualnych i grupowych. Centrala zapewni wysoki poziom transmisji danych. Do centrali będą dołączone aparaty telefoniczne standardowe (analogowe) i systemowe (cyfrowe), które pozwolą na zaoferowanie abonentom całej gamy udogodnień, jak np.: prowadzenie rozmowy bez podnoszenia słuchawki, wielokrotny dostęp do własnej linii, wyświetlanie wielu informacji systemowych, tworzenie zestawów sekretarsko-dyrektorskich oraz wiele funkcji programowanych indywidualnie dla każdego użytkownika. Centrala telefoniczna będzie ustawiona w pomieszczeniu dyrektora na parterze budynku. Sposób ustawienia centrali oraz jej połączenie podano na rys. Nr 03 oraz schemacie blokowym rysunek Nr 05. Projektowana centrala abonencka będzie współpracowała z siecią użytku publicznego TPSA w ruchu pełno automatycznym. Dla realizacji takiego połączenia niezbędna będzie budowa sieci telefonicznej relacji projektowany budynek centrala TPSA. Projekt obejmujący połączenia zewnętrzne będzie przedmiotem oddzielnego opracowania System nadzoru telewizyjnego Dane ogólne o systemie. System nadzoru telewizyjnego (telewizji użytkowej) jest nowoczesnym zestawem urządzeń elektronicznych służących do ochrony obiektu przed włamaniem i napadem oraz do rejestracji obrazu na urządzeniach do rejestracji obrazu. System przeznaczony jest do przesyłania informacji wizyjnych w formie obrazów telewizyjnych, terenów zewnętrznych i z wybranych obszarów wewnętrznych budynku. System będzie wspomagał pracę służb ochrony obiektu. Do obserwacji przemieszczających się obiektów lub różnych obszarów z jednego miejsca wewnątrz budynku, zastosowano kamery kolorowe. Kamery zewnętrzne będą umieszczone w osłonach z podgrzewaniem. Kamery stacjonarne będą wyposażone w obiektywy z automatyczną przesłoną i regulowana ręcznie ogniskową, co umożliwia ustawienie kąta widzenia kamery po jej instalacji. Sygnały wizyjne z kamer będą dołączane do rejestratora video, gdzie sygnał zostanie rozdzielony i przesłany do monitorów alarmowych oraz zapisany na dysku

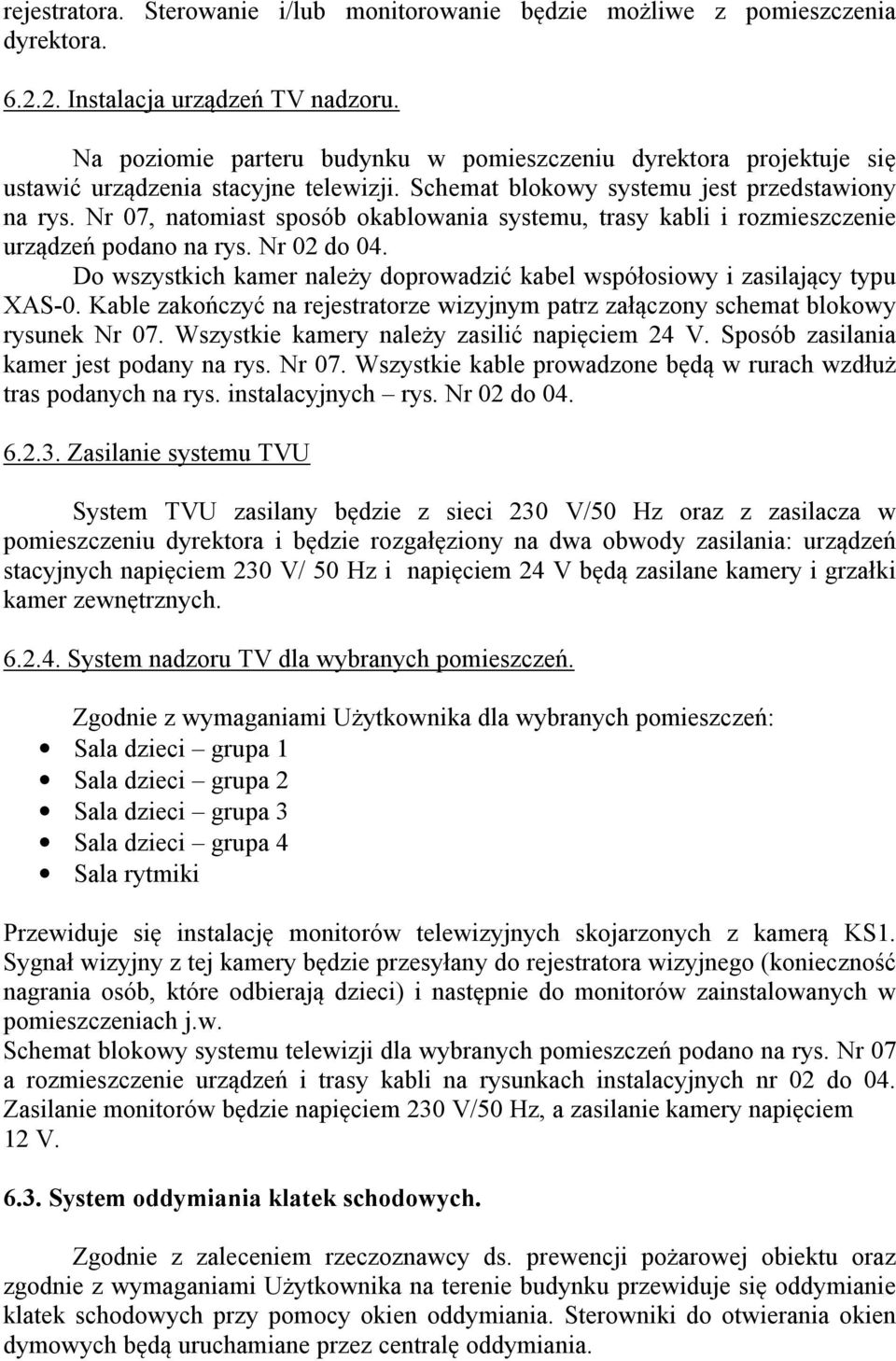

11 rejestratora. Sterowanie i/lub monitorowanie będzie możliwe z pomieszczenia dyrektora Instalacja urządzeń TV nadzoru. Na poziomie parteru budynku w pomieszczeniu dyrektora projektuje się ustawić urządzenia stacyjne telewizji. Schemat blokowy systemu jest przedstawiony na rys. Nr 07, natomiast sposób okablowania systemu, trasy kabli i rozmieszczenie urządzeń podano na rys. Nr 02 do 04. Do wszystkich kamer należy doprowadzić kabel współosiowy i zasilający typu XAS-0. Kable zakończyć na rejestratorze wizyjnym patrz załączony schemat blokowy rysunek Nr 07. Wszystkie kamery należy zasilić napięciem 24 V. Sposób zasilania kamer jest podany na rys. Nr 07. Wszystkie kable prowadzone będą w rurach wzdłuż tras podanych na rys. instalacyjnych rys. Nr 02 do Zasilanie systemu TVU System TVU zasilany będzie z sieci 230 V/50 Hz oraz z zasilacza w pomieszczeniu dyrektora i będzie rozgałęziony na dwa obwody zasilania: urządzeń stacyjnych napięciem 230 V/ 50 Hz i napięciem 24 V będą zasilane kamery i grzałki kamer zewnętrznych System nadzoru TV dla wybranych pomieszczeń. Zgodnie z wymaganiami Użytkownika dla wybranych pomieszczeń: Sala dzieci grupa 1 Sala dzieci grupa 2 Sala dzieci grupa 3 Sala dzieci grupa 4 Sala rytmiki Przewiduje się instalację monitorów telewizyjnych skojarzonych z kamerą KS1. Sygnał wizyjny z tej kamery będzie przesyłany do rejestratora wizyjnego (konieczność nagrania osób, które odbierają dzieci) i następnie do monitorów zainstalowanych w pomieszczeniach j.w. Schemat blokowy systemu telewizji dla wybranych pomieszczeń podano na rys. Nr 07 a rozmieszczenie urządzeń i trasy kabli na rysunkach instalacyjnych nr 02 do 04. Zasilanie monitorów będzie napięciem 230 V/50 Hz, a zasilanie kamery napięciem 12 V System oddymiania klatek schodowych. Zgodnie z zaleceniem rzeczoznawcy ds. prewencji pożarowej obiektu oraz zgodnie z wymaganiami Użytkownika na terenie budynku przewiduje się oddymianie klatek schodowych przy pomocy okien oddymiania. Sterowniki do otwierania okien dymowych będą uruchamiane przez centralę oddymiania.

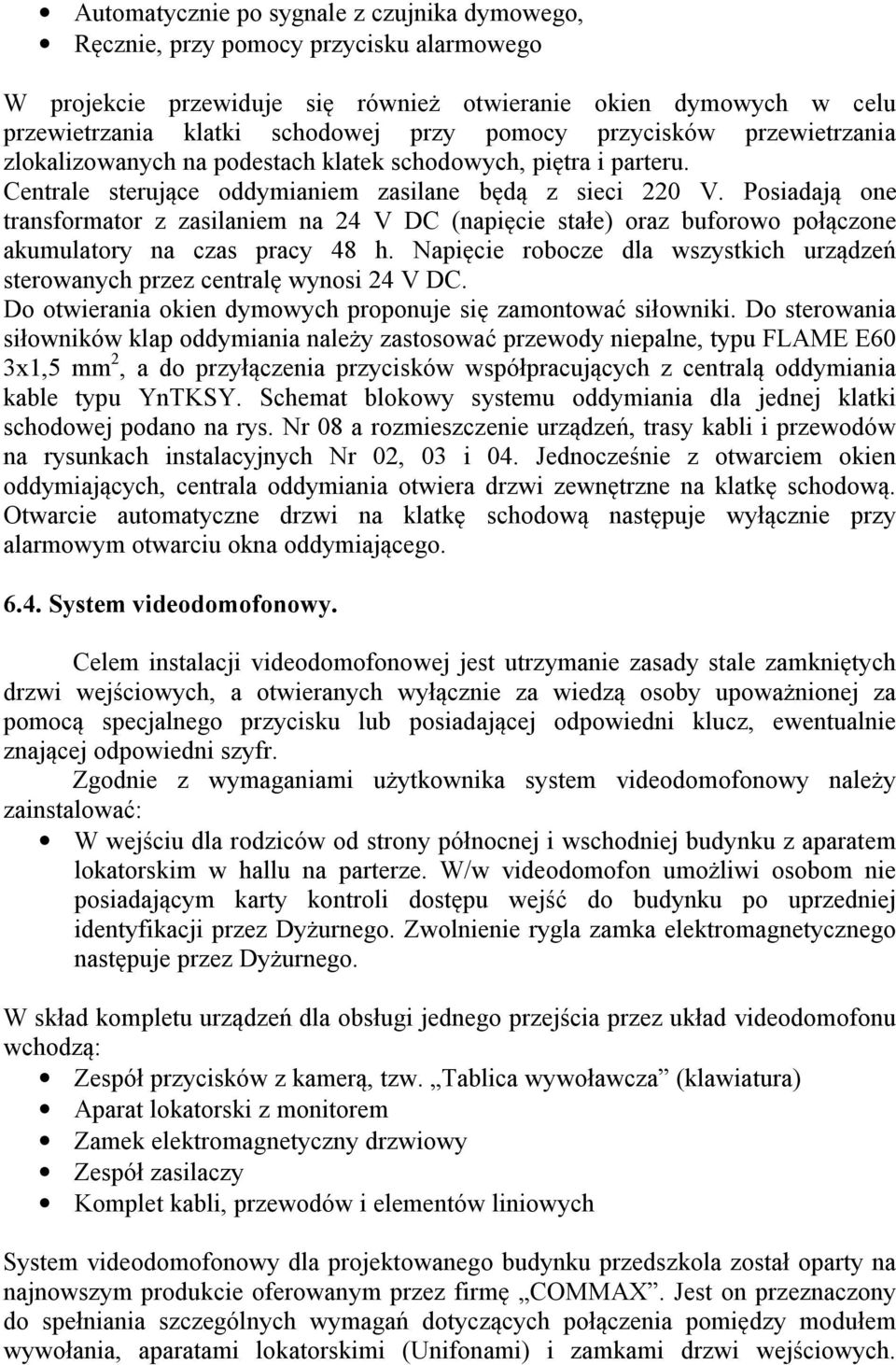

12 Automatycznie po sygnale z czujnika dymowego, Ręcznie, przy pomocy przycisku alarmowego W projekcie przewiduje się również otwieranie okien dymowych w celu przewietrzania klatki schodowej przy pomocy przycisków przewietrzania zlokalizowanych na podestach klatek schodowych, piętra i parteru. Centrale sterujące oddymianiem zasilane będą z sieci 220 V. Posiadają one transformator z zasilaniem na 24 V DC (napięcie stałe) oraz buforowo połączone akumulatory na czas pracy 48 h. Napięcie robocze dla wszystkich urządzeń sterowanych przez centralę wynosi 24 V DC. Do otwierania okien dymowych proponuje się zamontować siłowniki. Do sterowania siłowników klap oddymiania należy zastosować przewody niepalne, typu FLAME E60 3x1,5 mm 2, a do przyłączenia przycisków współpracujących z centralą oddymiania kable typu YnTKSY. Schemat blokowy systemu oddymiania dla jednej klatki schodowej podano na rys. Nr 08 a rozmieszczenie urządzeń, trasy kabli i przewodów na rysunkach instalacyjnych Nr 02, 03 i 04. Jednocześnie z otwarciem okien oddymiających, centrala oddymiania otwiera drzwi zewnętrzne na klatkę schodową. Otwarcie automatyczne drzwi na klatkę schodową następuje wyłącznie przy alarmowym otwarciu okna oddymiającego System videodomofonowy. Celem instalacji videodomofonowej jest utrzymanie zasady stale zamkniętych drzwi wejściowych, a otwieranych wyłącznie za wiedzą osoby upoważnionej za pomocą specjalnego przycisku lub posiadającej odpowiedni klucz, ewentualnie znającej odpowiedni szyfr. Zgodnie z wymaganiami użytkownika system videodomofonowy należy zainstalować: W wejściu dla rodziców od strony północnej i wschodniej budynku z aparatem lokatorskim w hallu na parterze. W/w videodomofon umożliwi osobom nie posiadającym karty kontroli dostępu wejść do budynku po uprzedniej identyfikacji przez Dyżurnego. Zwolnienie rygla zamka elektromagnetycznego następuje przez Dyżurnego. W skład kompletu urządzeń dla obsługi jednego przejścia przez układ videodomofonu wchodzą: Zespół przycisków z kamerą, tzw. Tablica wywoławcza (klawiatura) Aparat lokatorski z monitorem Zamek elektromagnetyczny drzwiowy Zespół zasilaczy Komplet kabli, przewodów i elementów liniowych System videodomofonowy dla projektowanego budynku przedszkola został oparty na najnowszym produkcie oferowanym przez firmę COMMAX. Jest on przeznaczony do spełniania szczególnych wymagań dotyczących połączenia pomiędzy modułem wywołania, aparatami lokatorskimi (Unifonami) i zamkami drzwi wejściowych.
13 Wandaloodporna i podświetlana klawiatura gwarantuje pracę w każdych warunkach atmosferycznych. Główne połączenia videodomofonowe będą wyprowadzone z modułów wywołania i dalej w specjalnych kablach będą doprowadzone do unifonu abonenckiego. Schemat blokowy instalacji videodomofonowych dla poszczególnych przejść i drzwi podano na rys. Nr 06. Sposób prowadzenia kabli i przewodów ich trasy oraz rozmieszczenie urządzeń podano na rysunkach instalacyjnych Nr 02 do 04. Aparat lokatorski videodomofonowy należy instalować na ścianie pomieszczenia w hallu na parterze w miejscu wskazanym na rysunkach instalacyjnych na wys. 1,4 m od poziomu podłogi. Sposób instalacji w/w wskaże użytkownik System kontroli dostępu. Dla pracowników przedszkola oraz osób związanych z funkcjonowaniem placówki zaprojektowano system kontroli dostępu w wykorzystaniem szyfratorów dostępowych typu FUN 2 zewnętrznych. Szyfratory będą montowane z jednej strony drzwi (od strony wejścia do budynku). Elementami blokady drzwi będą zamki elektryczne. Schemat blokowy systemu podano na rys. Nr 06 a lokalizacja urządzeń, trasy kabli i ich osłon na rys. Nr 03. Drzwi objęte kontrolą dostępu oraz instalację videodomofonową należy wyposażyć w samozamykacze. Od strony wyjścia z budynku należy zainstalować klamki lub pochwyty Nagłośnienie sal dzieci (dla rodziców). Zgodnie z wymaganiami użytkownika obiektu dla pomieszczeń: Sala dzieci grupa 1 Sala dzieci grupa 2 Sala dzieci grupa 3 Sala dzieci grupa 4 Sala rytmiki Projekt przewiduje nagłośnienie lokalne. Dla spełnienia specyficznych wymagań nagłośnienia indywidualnego (głównie dla nadawania komend w celu wywołania dzieci przez odbierających je rodziców) przewiduje się zainstalowanie panela wywołania Elektronix 5 przycisków w hallu na poziomie piwnicy oraz głośników niskoomowych w salach wymienionych wyżej. Nagłośnienie indywidualne dla rodziców należy wykonać wg schematu rys. Nr 08, a rozmieszczenie sprzętu, trasy kabli i ich osłon przedstawiono na rys. Nr 08, 04 i Uwagi końcowe Roboty budowlano-montażowe, badania techniczne oraz odbiór końcowy przedmiotowych instalacji należy wykonać z zachowaniem postanowień odpowiednich norm i przepisów.
14 7.1. Instalacja telefoniczna 7. Zestawienie materiałów. L.p. Nazwa materiału lub urządzenia Jedn. Miary Ilość Cyfrowa centrala telefoniczna ze sterowaniem programowym wykonanej w technice cyfrowej typu KX-TDA30CE PANASONIC lub równoważna: - 12 linii miejskich (analogowych, ISDN); 28 linii wewnętrznych (telefony systemowe analogowe i cyfrowe, telefony anologowe, telefony ISDN); wyposażona w komputerowy terminal administracyjny oraz komputerowy system taryfikacyjny dla obliczania rachunków telefonicznych indywidualnych i grupowych; analogowa i cyfrowa integracja z procesorami głosowymi (poczta głosowa); zasilanie awaryjne. kpl Aparat telefoniczny systemowy DRCT biurkowy kpl Aparat telefoniczny analogowy ścienny szt Aparat telefoniczny cyfrowy biurkowy szt Gniazdo telefoniczne RJ-45 szt Rura instalacyjna z twardego PCV typ RL18 m Rura instalacyjna z twardego PCV typ RL22 m Rura instalacyjna z twardego PCV typ RL28 m Skrętka telefoniczna czteroparowa kat. 5typ UTP 4x2x0,5 m. 310 Materiały drobne wg odpowiednich normatywów dla ukompletowania systemu

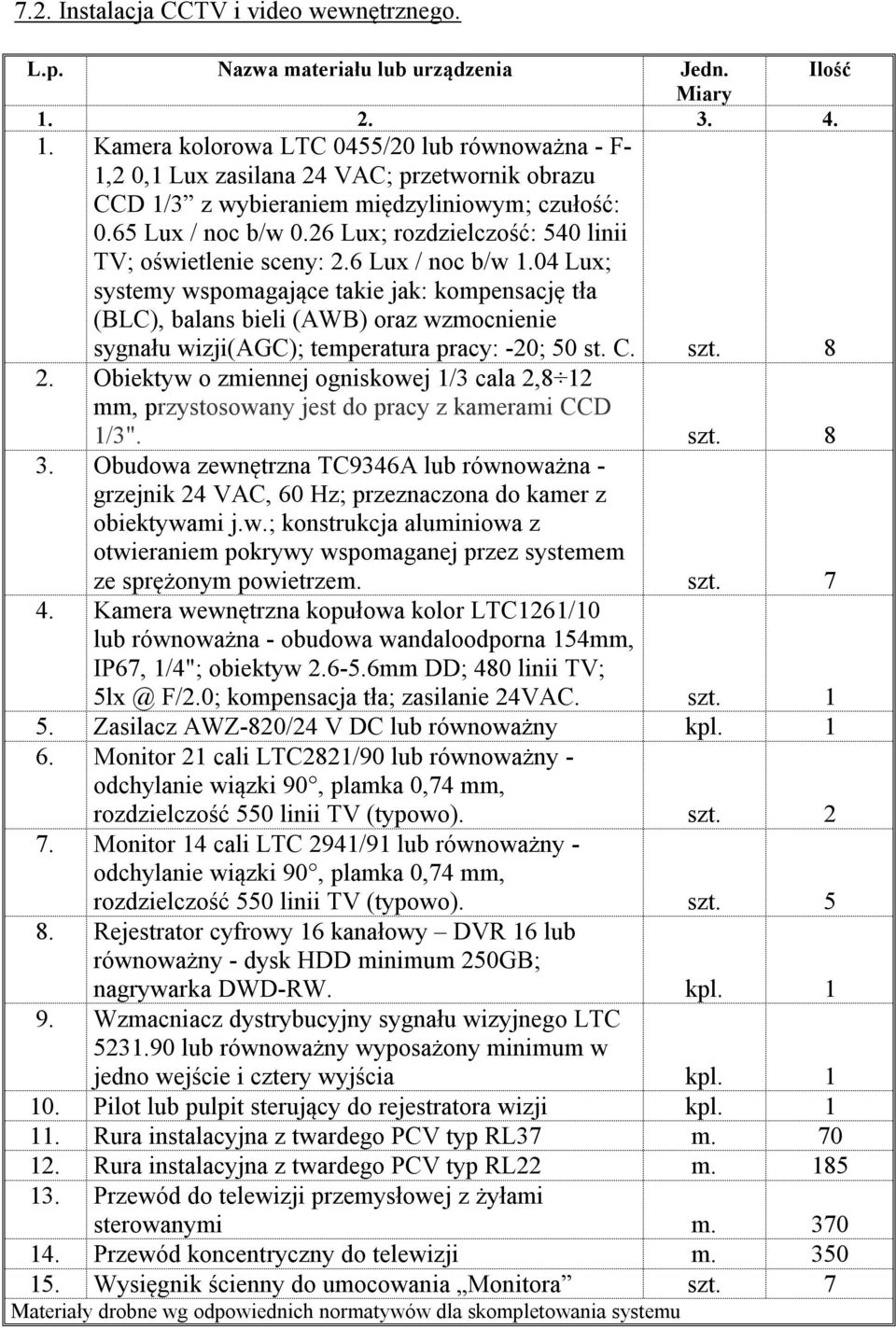

15 7.2. Instalacja CCTV i video wewnętrznego. L.p. Nazwa materiału lub urządzenia Jedn. Ilość Miary Kamera kolorowa LTC 0455/20 lub równoważna - F- 1,2 0,1 Lux zasilana 24 VAC; przetwornik obrazu CCD 1/3 z wybieraniem międzyliniowym; czułość: 0.65 Lux / noc b/w 0.26 Lux; rozdzielczość: 540 linii TV; oświetlenie sceny: 2.6 Lux / noc b/w 1.04 Lux; systemy wspomagające takie jak: kompensację tła (BLC), balans bieli (AWB) oraz wzmocnienie sygnału wizji(agc); temperatura pracy: -20; 50 st. C. szt Obiektyw o zmiennej ogniskowej 1/3 cala 2,8 12 mm, przystosowany jest do pracy z kamerami CCD 1/3". szt Obudowa zewnętrzna TC9346A lub równoważna - grzejnik 24 VAC, 60 Hz; przeznaczona do kamer z obiektywami j.w.; konstrukcja aluminiowa z otwieraniem pokrywy wspomaganej przez systemem ze sprężonym powietrzem. szt Kamera wewnętrzna kopułowa kolor LTC1261/10 lub równoważna - obudowa wandaloodporna 154mm, IP67, 1/4"; obiektyw mm DD; 480 linii TV; F/2.0; kompensacja tła; zasilanie 24VAC. szt Zasilacz AWZ-820/24 V DC lub równoważny kpl Monitor 21 cali LTC2821/90 lub równoważny - odchylanie wiązki 90, plamka 0,74 mm, rozdzielczość 550 linii TV (typowo). szt Monitor 14 cali LTC 2941/91 lub równoważny - odchylanie wiązki 90, plamka 0,74 mm, rozdzielczość 550 linii TV (typowo). szt Rejestrator cyfrowy 16 kanałowy DVR 16 lub równoważny - dysk HDD minimum 250GB; nagrywarka DWD-RW. kpl Wzmacniacz dystrybucyjny sygnału wizyjnego LTC lub równoważny wyposażony minimum w jedno wejście i cztery wyjścia kpl Pilot lub pulpit sterujący do rejestratora wizji kpl Rura instalacyjna z twardego PCV typ RL37 m Rura instalacyjna z twardego PCV typ RL22 m Przewód do telewizji przemysłowej z żyłami sterowanymi m Przewód koncentryczny do telewizji m Wysięgnik ścienny do umocowania Monitora szt. 7 Materiały drobne wg odpowiednich normatywów dla skompletowania systemu

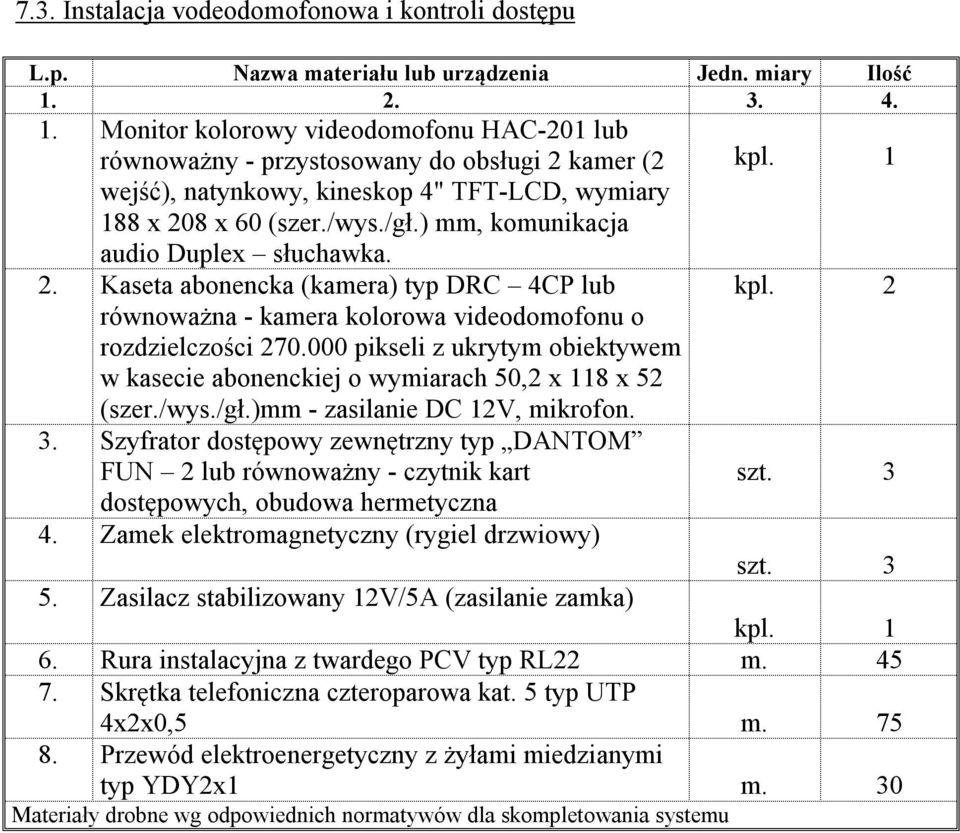

16 7.3. Instalacja vodeodomofonowa i kontroli dostępu L.p. Nazwa materiału lub urządzenia Jedn. miary Ilość Monitor kolorowy videodomofonu HAC-201 lub równoważny - przystosowany do obsługi 2 kamer (2 kpl. 1 wejść), natynkowy, kineskop 4" TFT-LCD, wymiary 188 x 208 x 60 (szer./wys./gł.) mm, komunikacja audio Duplex słuchawka. 2. Kaseta abonencka (kamera) typ DRC 4CP lub kpl. 2 równoważna - kamera kolorowa videodomofonu o rozdzielczości pikseli z ukrytym obiektywem w kasecie abonenckiej o wymiarach 50,2 x 118 x 52 (szer./wys./gł.)mm - zasilanie DC 12V, mikrofon. 3. Szyfrator dostępowy zewnętrzny typ DANTOM FUN 2 lub równoważny - czytnik kart szt. 3 dostępowych, obudowa hermetyczna 4. Zamek elektromagnetyczny (rygiel drzwiowy) szt Zasilacz stabilizowany 12V/5A (zasilanie zamka) kpl Rura instalacyjna z twardego PCV typ RL22 m Skrętka telefoniczna czteroparowa kat. 5 typ UTP 4x2x0,5 m Przewód elektroenergetyczny z żyłami miedzianymi typ YDY2x1 m. 30 Materiały drobne wg odpowiednich normatywów dla skompletowania systemu
17 7.4. Rozgłaszanie przyzywowe rodziców. L.p. Nazwa materiału lub urządzenia Jedn. miary Ilość Panel wywołania ELEKTRONIX lub równoważny - 5 przycisków ze wzmacniaczem mocy i kpl. 1 mikrofonem 2. Głośnik typ ETP-BBA 1 lub równoważny - niskoomowy (8 omów) moc 15 W, w obudowie z szt. 5 uchwytem przyściennym. 3. Zasilacz stabilizowany na napiecie 12 V kpl Rura instalacyjna z twardego PCV typ RL22 m Przewód do instalacji głośnikowych z żyłami miedzianymi typ RPX 1x2x0,9 m. 160 Materiały drobne wg odpowiednich normatywów dla skompletowania systemów
18 7.5. Instalacja oddymiania klatek schodowych. L.p. Nazwa materiału lub urządzenia Jedn. miary Ilość Centralka oddymiania MCR 9705lub równoważna - obudowa natynkowa IP54 wyposażona w elementy sygnalizacji: zasilania, stanu alarmu, stanu uszkodzenia, stanu gotowości, otwarcia klap dymowych; akumulatory 72h; przycisk kasowania alarmu wewnątrz obudowy. Podstawowe funkcje - zdalne uruchomienie urządzeń systemu oddymiania sygnałem z centrali sygnalizacji pożaru; wyzwalanie ręczne z przycisków alarmowych; wyzwalanie automatyczne z czujek dymowych konwencjonalnych; przekazywanie informacji o alarmowym uruchomieniu centrali, uszkodzeniu i zaniku napięcia, otwarciu klap; dozorowania stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali; ręczne otwierania klap oddymiających; możliwość automatycznego zamknięcia uchylonych do wentylacji klap w przypadku opadów deszczu lub silnego wiatru na sygnał z centrali automatyki pogodowej. kpl Siłownik elektryczny typ ZA 81/800 TM lub równoważny - napęd zębatkowy, 24V. szt Elektrohydrauliczne napędy drzwi przymykowych dostosować w zależności od ciężaru i typu skrzydeł drzwiowych. szt Przycisk alarmowy otwarcia okien dymowych - obudowa IP30 z drzwiczkami na kluczyk zawierająca obwody elektroniczne, przycisk wyzwalania alarmu, diody świecące do sygnalizacji: stanu alarmu, stanu uszkodzenia, stanu gotowości, układ kasowania alarmu: dodatkowy wyłącznik wewnątrz obudowy + dźwignia blokująca przed wadliwym użyciem. szt Przycisk przewietrzania klatki schodowej szt Czujka optyczna dymowa punktowa z gniazdem szt Centralka pogodowa WRS 1 lub równoważna - obudowa natynkowa z tworzywa sztucznego o wymiarach 180 x 180 x 75 mm; IP 54, wyposażona w sygnalizację stanów alamowych, zasilania i otwarcia siłowników. szt Czujnik deszcz/wiatr RS1+WM1 lub równoważny na
19 konsoli montażowej wyposażony w: - czujnik deszczu ogrzewany (ogrzewanie zostaje załączone po zadziałaniu czujnika, po jego wyschnięciu zostaje odłączone); powierzchnia sensora 80 cm2 pozłacana. - czujnik do pomiaru prędkości wiatru. szt Rura instalacyjna z twardego PCV typ RL18 m Przewód energetyczny z żyłami miedzianymi YDY 3x1 m Przewód energetyczny z żyłami miedzianymi YDY2x1,5 m Przewód teletechniczny YnTKSY 1x2x1,0 m Kabel energetyczny z żyłami miedzianymi niepalny typ FLAME E60/3x1,5 m. 25 Materiały drobne wg odpowiednich normatywów dla skompletowania systemu
