1 Allen-Bradley Micro800 TM sterowniki programowalne & Connected Components Workbench TM wspólne środowisko programistyczne Copyright 2013 Rockwell Automation, Inc. All rights reserved.

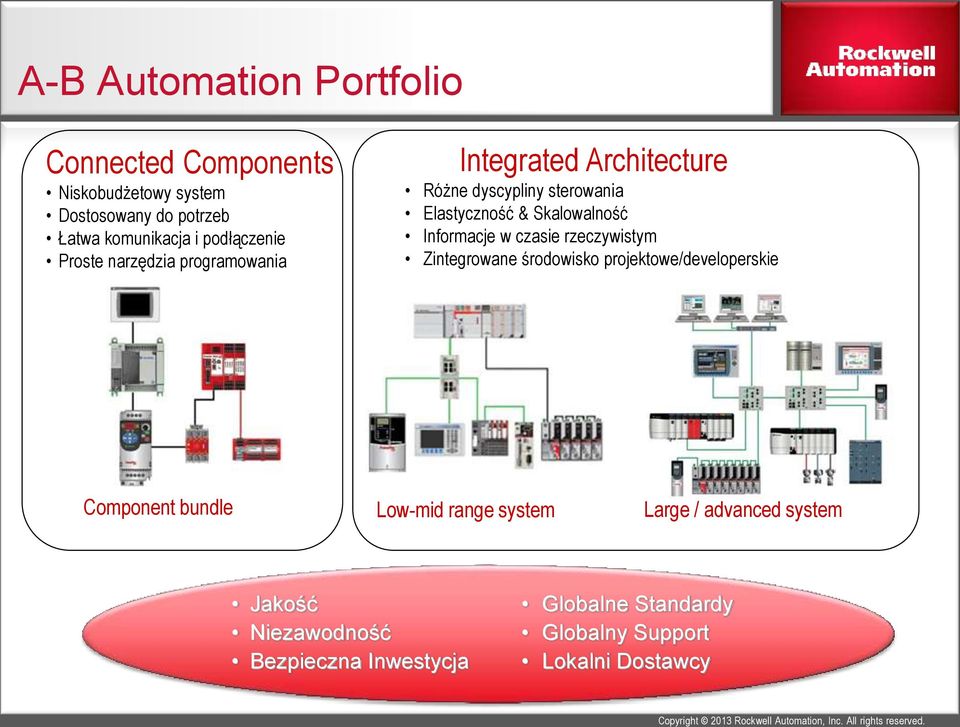

2 Copyright 2013 Rockwell Automation, Inc. All rights reserved. A-B Automation Portfolio Connected Components Niskobudżetowy system Dostosowany do potrzeb Łatwa komunikacja i podłączenie Proste narzędzia programowania Integrated Architecture Różne dyscypliny sterowania Elastyczność & Skalowalność Informacje w czasie rzeczywistym Zintegrowane środowisko projektowe/developerskie Component bundle Low-mid range system Large / advanced system Jakość Niezawodność Bezpieczna Inwestycja Globalne Standardy Globalny Support Lokalni Dostawcy

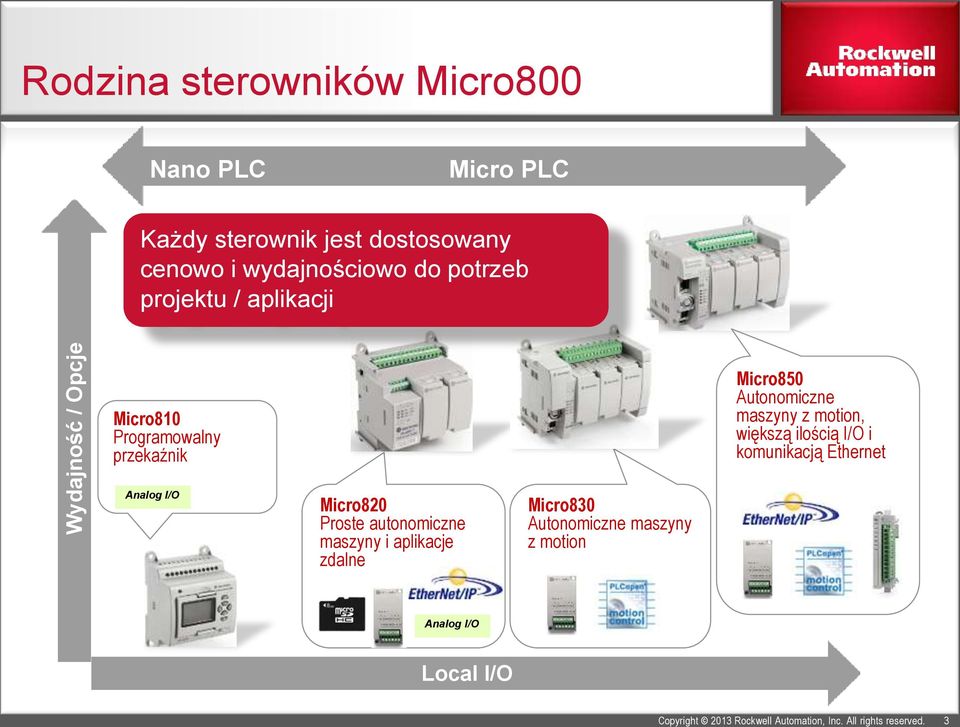

3 Wydajność / Opcje Copyright 2013 Rockwell Automation, Inc. All rights reserved. 3 Rodzina sterowników Micro800 Nano PLC Micro PLC Każdy sterownik jest dostosowany cenowo i wydajnościowo do potrzeb projektu / aplikacji Micro810 Programowalny przekaźnik Micro850 Autonomiczne maszyny z motion, większą ilością I/O i komunikacją Ethernet Analog I/O Micro820 Proste autonomiczne maszyny i aplikacje zdalne Micro830 Autonomiczne maszyny z motion Analog I/O Local I/O

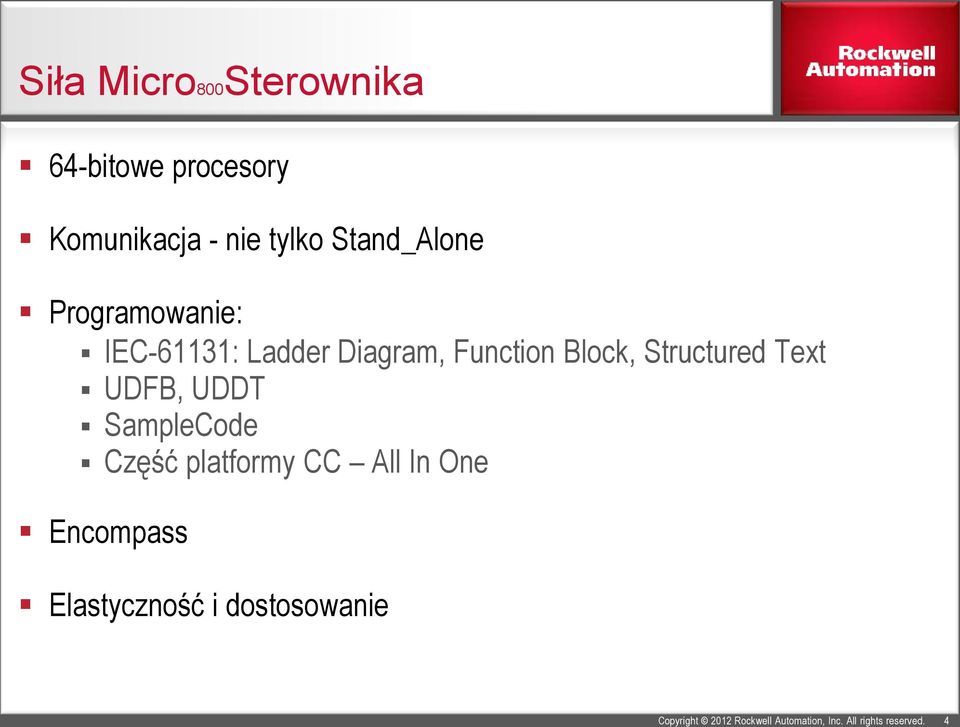

4 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 4 Siła Micro800Sterownika 64-bitowe procesory Komunikacja - nie tylko Stand_Alone Programowanie: IEC-61131: Ladder Diagram, Function Block, Structured Text UDFB, UDDT SampleCode Część platformy CC All In One Encompass Elastyczność i dostosowanie

5 Micro810 Inteligentny Przekaźnik 12 pkt. 8 wejść 12/24V sink/source, 120/240VAC 4-ch 0-10V 10bit wejścia analogowe (razem z wejściami DC) Modele z Embedded wbudowanym 12/24/120/240V power supply zasilaczem models 12/24/120/240V Ekran LCD z funkcją Memory Backup (opcjonalny) USB (opcjonalny adapter) 4 wyjścia, modele: Przekaźniki 5/8A, Tranzystory 24VDC source Montaż na szynie DIN lub Panel Copyright 2012 Rockwell Automation, Inc. All rights reserved. Copyri 5

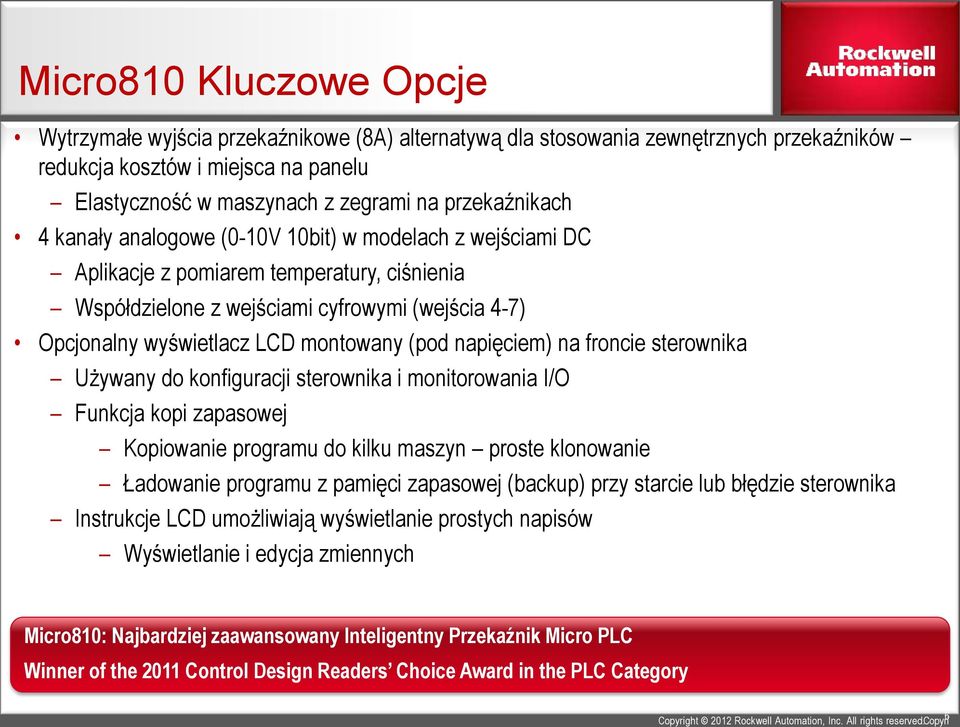

6 Micro810 Kluczowe Opcje Wytrzymałe wyjścia przekaźnikowe (8A) alternatywą dla stosowania zewnętrznych przekaźników redukcja kosztów i miejsca na panelu Elastyczność w maszynach z zegrami na przekaźnikach 4 kanały analogowe (0-10V 10bit) w modelach z wejściami DC Aplikacje z pomiarem temperatury, ciśnienia Współdzielone z wejściami cyfrowymi (wejścia 4-7) Opcjonalny wyświetlacz LCD montowany (pod napięciem) na froncie sterownika Używany do konfiguracji sterownika i monitorowania I/O Funkcja kopi zapasowej Kopiowanie programu do kilku maszyn proste klonowanie Ładowanie programu z pamięci zapasowej (backup) przy starcie lub błędzie sterownika Instrukcje LCD umożliwiają wyświetlanie prostych napisów Wyświetlanie i edycja zmiennych Micro810: Najbardziej zaawansowany Inteligentny Przekaźnik Micro PLC Winner of the 2011 Control Design Readers Choice Award in the PLC Category Copyright 2012 Rockwell Automation, Inc. All rights reserved. Copyri 6

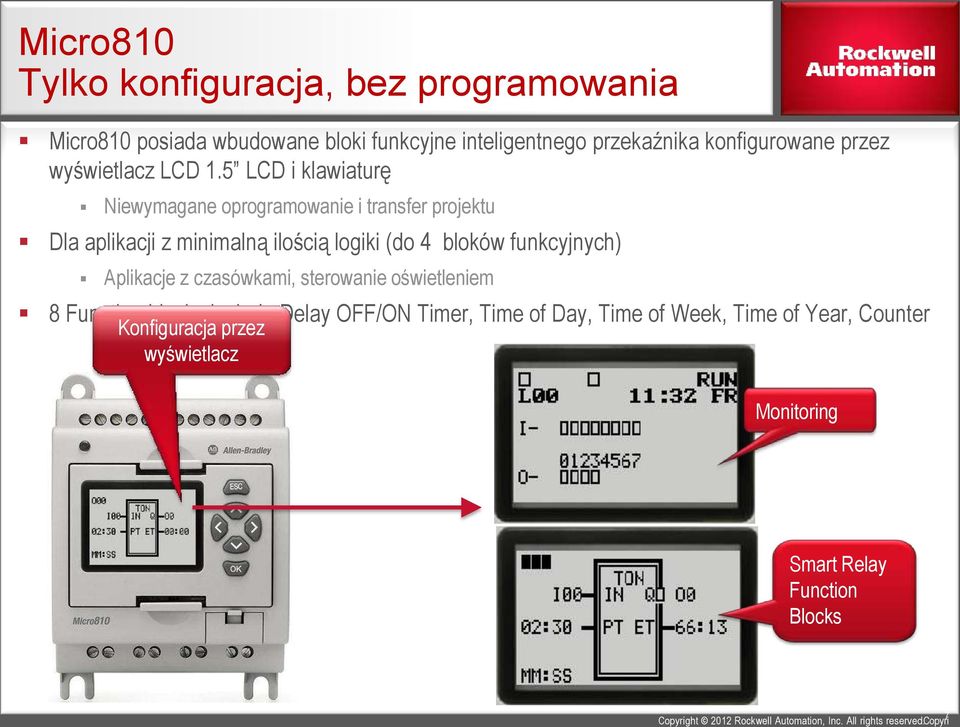

7 Micro810 Tylko konfiguracja, bez programowania Micro810 posiada wbudowane bloki funkcyjne inteligentnego przekaźnika konfigurowane przez wyświetlacz LCD 1.5 LCD i klawiaturę Niewymagane oprogramowanie i transfer projektu Dla aplikacji z minimalną ilością logiki (do 4 bloków funkcyjnych) Aplikacje z czasówkami, sterowanie oświetleniem 8 Function blocks include Delay OFF/ON Timer, Time of Day, Time of Week, Time of Year, Counter Konfiguracja przez wyświetlacz Monitoring Smart Relay Function Blocks Copyright 2012 Rockwell Automation, Inc. All rights reserved. Copyri 7

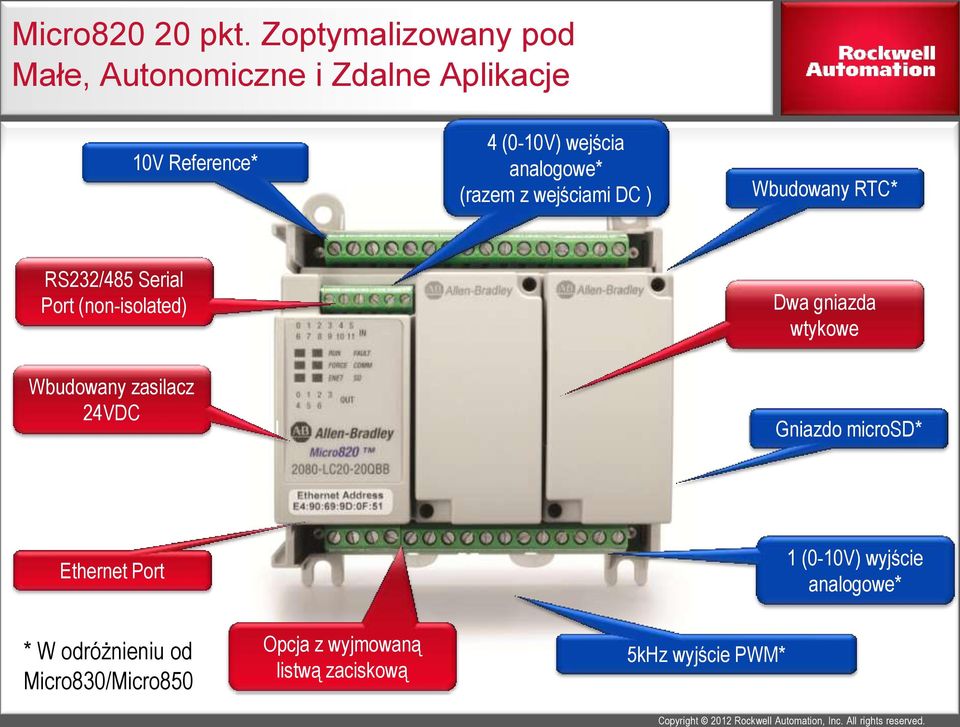

8 Copyright 2012 Rockwell Automation, Inc. All rights reserved. Micro pkt. Zoptymalizowany pod Małe, Autonomiczne i Zdalne Aplikacje 10V Reference* 4 (0-10V) wejścia analogowe* (razem z wejściami DC ) Wbudowany RTC* RS232/485 Serial Port (non-isolated) Dwa gniazda wtykowe Wbudowany zasilacz 24VDC Serial Gniazdo microsd* Ethernet Port 1 (0-10V) wyjście analogowe* * W odróżnieniu od Micro830/Micro850 Opcja z wyjmowaną listwą zaciskową 5kHz wyjście PWM*

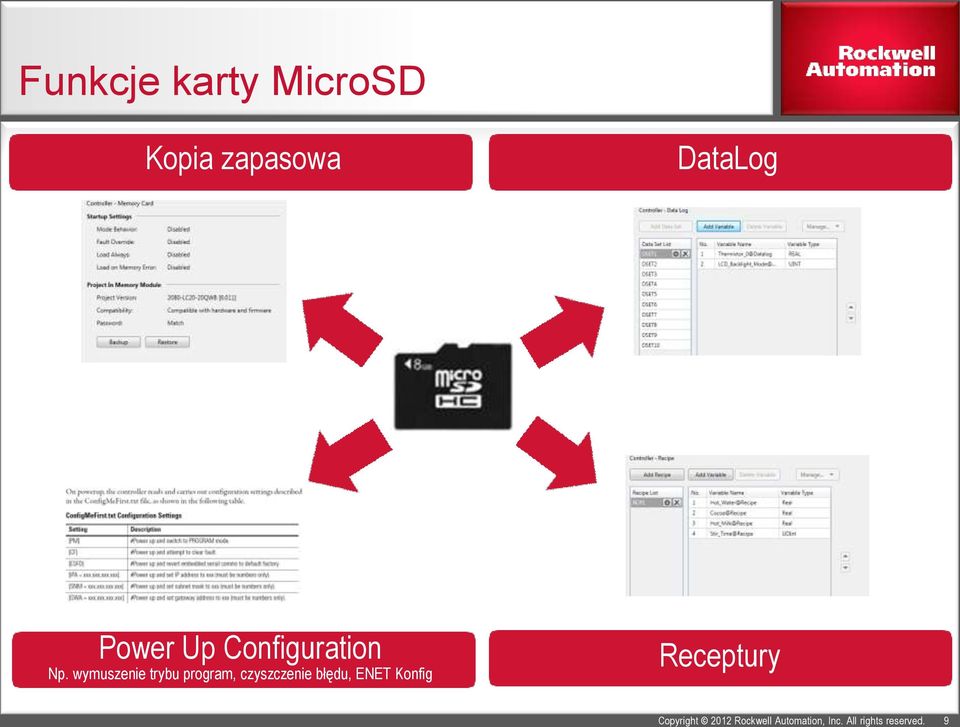

9 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 9 Funkcje karty MicroSD Kopia zapasowa DataLog Power Up Configuration Np. wymuszenie trybu program, czyszczenie błędu, ENET Konfig Receptury

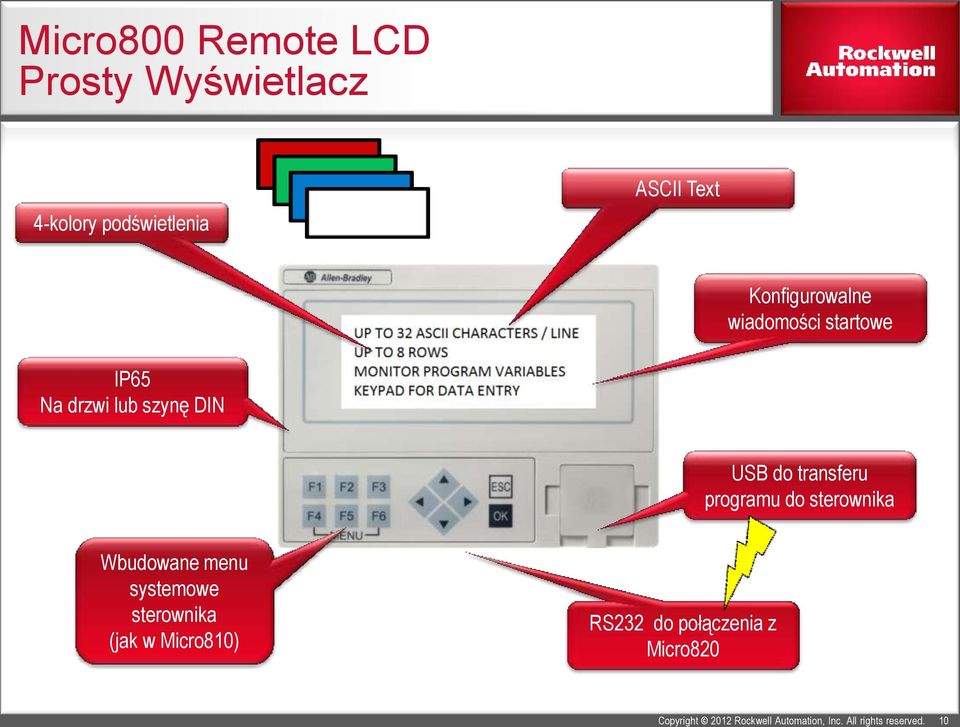

10 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 10 Micro800 Remote LCD Prosty Wyświetlacz 4-kolory podświetlenia ASCII Text Konfigurowalne wiadomości startowe IP65 Na drzwi lub szynę DIN USB do transferu programu do sterownika Wbudowane menu systemowe sterownika (jak w Micro810) RS232 do połączenia z Micro820

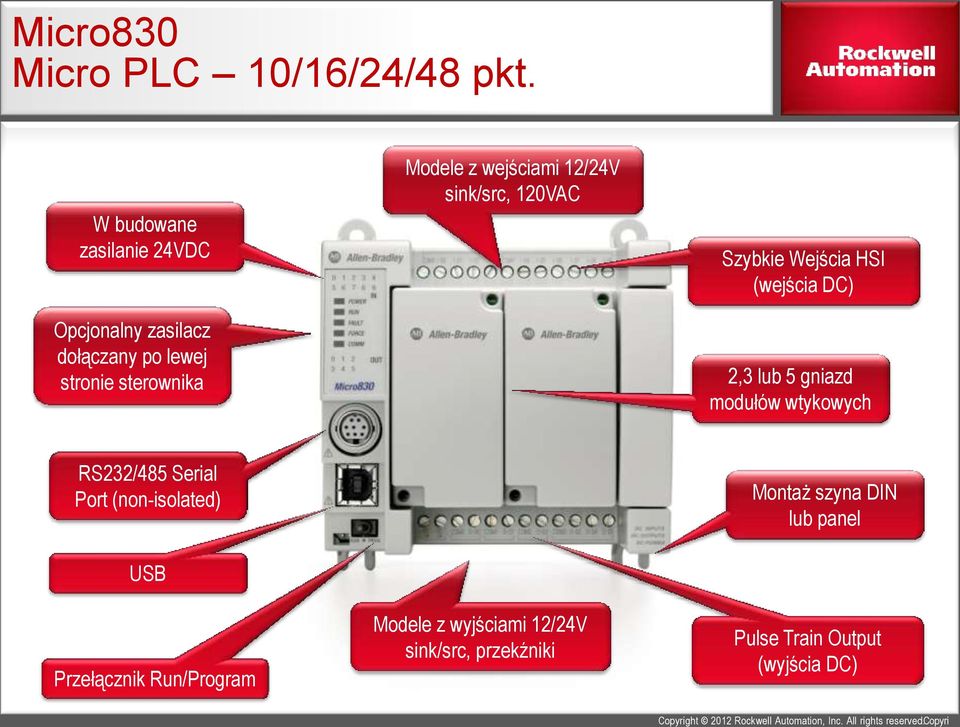

11 Micro830 Micro PLC 10/16/24/48 pkt. Copyright 2012 Rockwell Automation, Inc. All rights reserved. Copyri W budowane zasilanie 24VDC Modele z wejściami 12/24V sink/src, 120VAC Szybkie Wejścia HSI (wejścia DC) Opcjonalny zasilacz dołączany po lewej stronie sterownika RS232/485 Serial Port (non-isolated) Serial 2,3 lub 5 gniazd modułów wtykowych Montaż szyna DIN lub panel USB Przełącznik Run/Program Modele z wyjściami 12/24V sink/src, przekźniki Pulse Train Output (wyjścia DC)

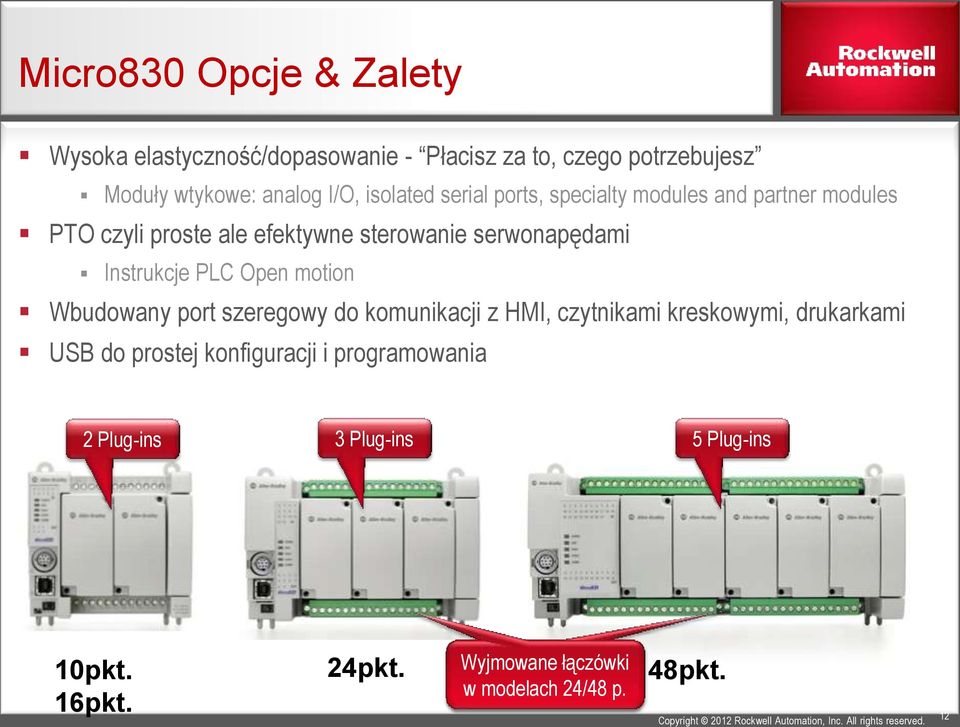

12 Micro830 Opcje & Zalety Wysoka elastyczność/dopasowanie - Płacisz za to, czego potrzebujesz Moduły wtykowe: analog I/O, isolated serial ports, specialty modules and partner modules PTO czyli proste ale efektywne sterowanie serwonapędami Instrukcje PLC Open motion Wbudowany port szeregowy do komunikacji z HMI, czytnikami kreskowymi, drukarkami USB do prostej konfiguracji i programowania 2 Plug-ins 3 Plug-ins 5 Plug-ins Up to 5 plug-ins 10pkt. 16pkt. 24pkt. Wyjmowane Removable Terminal łączówki w Block modelach 24/48pt 24/48 Model p. 48pkt. Copyright 2012 Rockwell Automation, Inc. All rights reserved. 12

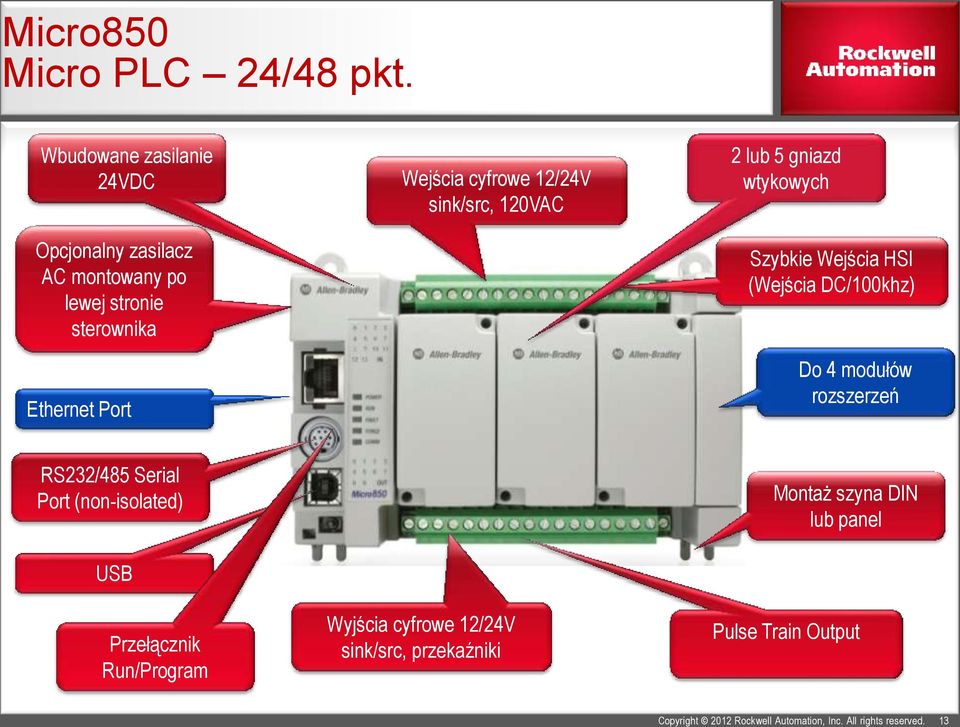

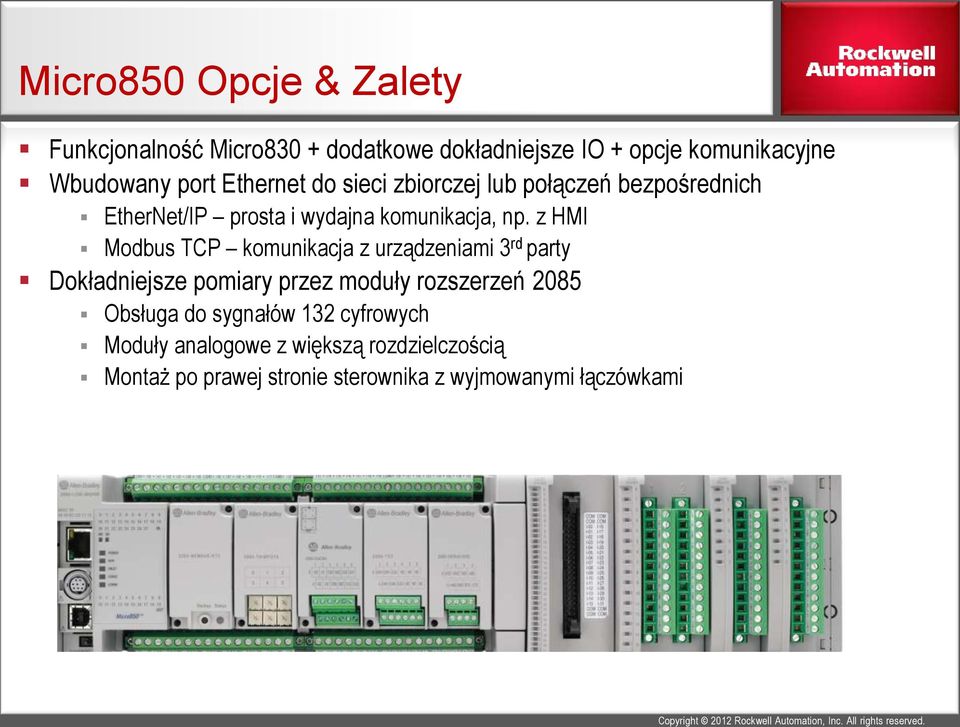

13 Micro850 Micro PLC 24/48 pkt. Copyright 2012 Rockwell Automation, Inc. All rights reserved. 13 Wbudowane zasilanie 24VDC Wejścia cyfrowe 12/24V sink/src, 120VAC 2 lub 5 gniazd wtykowych Opcjonalny zasilacz AC montowany po lewej stronie sterownika Szybkie Wejścia HSI (Wejścia DC/100khz) Ethernet Port RS232/485 Serial Port (non-isolated) USB Serial Do 4 modułów rozszerzeń Montaż szyna DIN lub panel Przełącznik Run/Program Wyjścia cyfrowe 12/24V sink/src, przekaźniki Pulse Train Output

14 Copyright 2012 Rockwell Automation, Inc. All rights reserved. Micro850 Opcje & Zalety Funkcjonalność Micro830 + dodatkowe dokładniejsze IO + opcje komunikacyjne Wbudowany port Ethernet do sieci zbiorczej lub połączeń bezpośrednich EtherNet/IP prosta i wydajna komunikacja, np. z HMI Modbus TCP komunikacja z urządzeniami 3 rd party Dokładniejsze pomiary przez moduły rozszerzeń 2085 Obsługa do sygnałów 132 cyfrowych Moduły analogowe z większą rozdzielczością Montaż po prawej stronie sterownika z wyjmowanymi łączówkami

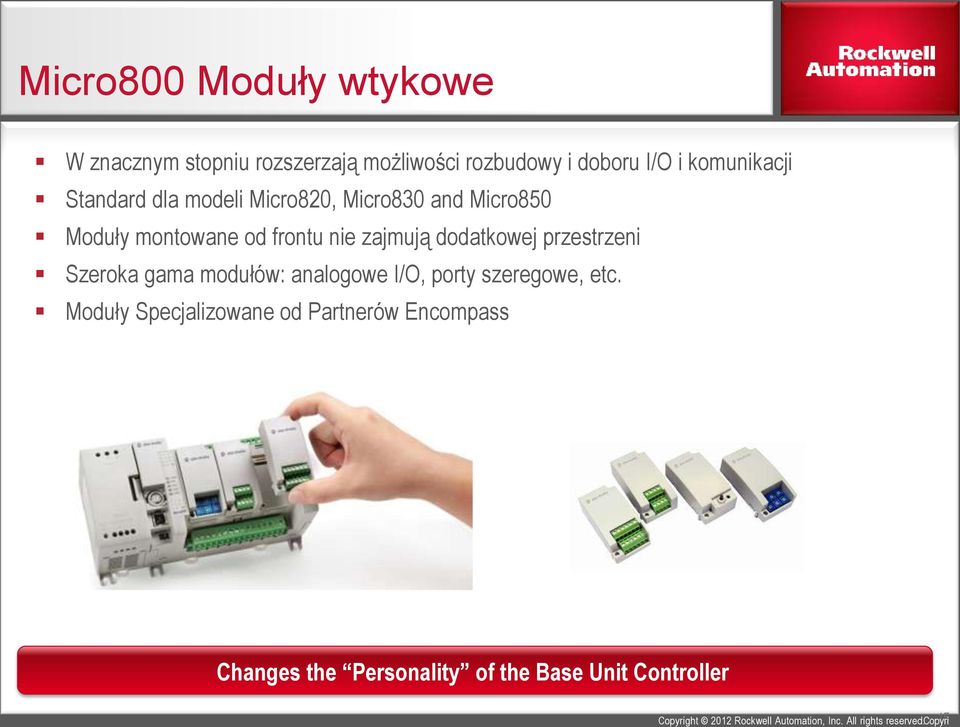

15 Copyright 2012 Rockwell Automation, Inc. All rights reserved. Copyri 15 Micro800 Moduły wtykowe W znacznym stopniu rozszerzają możliwości rozbudowy i doboru I/O i komunikacji Standard dla modeli Micro820, Micro830 and Micro850 Moduły montowane od frontu nie zajmują dodatkowej przestrzeni Szeroka gama modułów: analogowe I/O, porty szeregowe, etc. Moduły Specjalizowane od Partnerów Encompass Changes the Personality of the Base Unit Controller

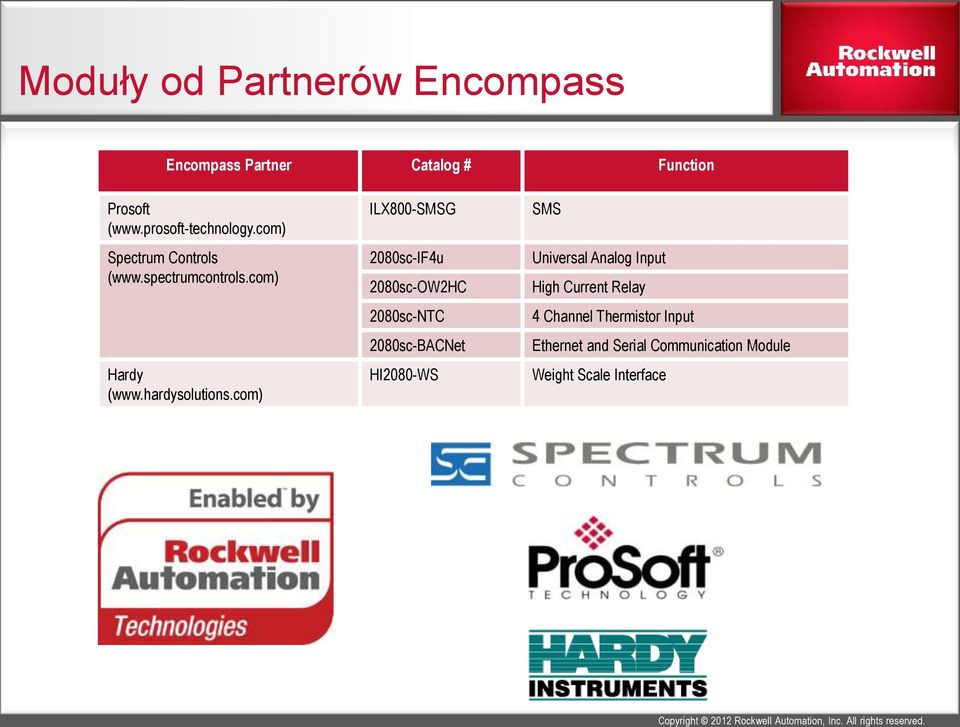

16 Copyright 2012 Rockwell Automation, Inc. All rights reserved. Moduły od Partnerów Encompass Encompass Partner Catalog # Function Prosoft ( Spectrum Controls ( Hardy ( ILX800-SMSG 2080sc-IF4u 2080sc-OW2HC 2080sc-NTC 2080sc-BACNet HI2080-WS SMS Universal Analog Input High Current Relay 4 Channel Thermistor Input Ethernet and Serial Communication Module Weight Scale Interface

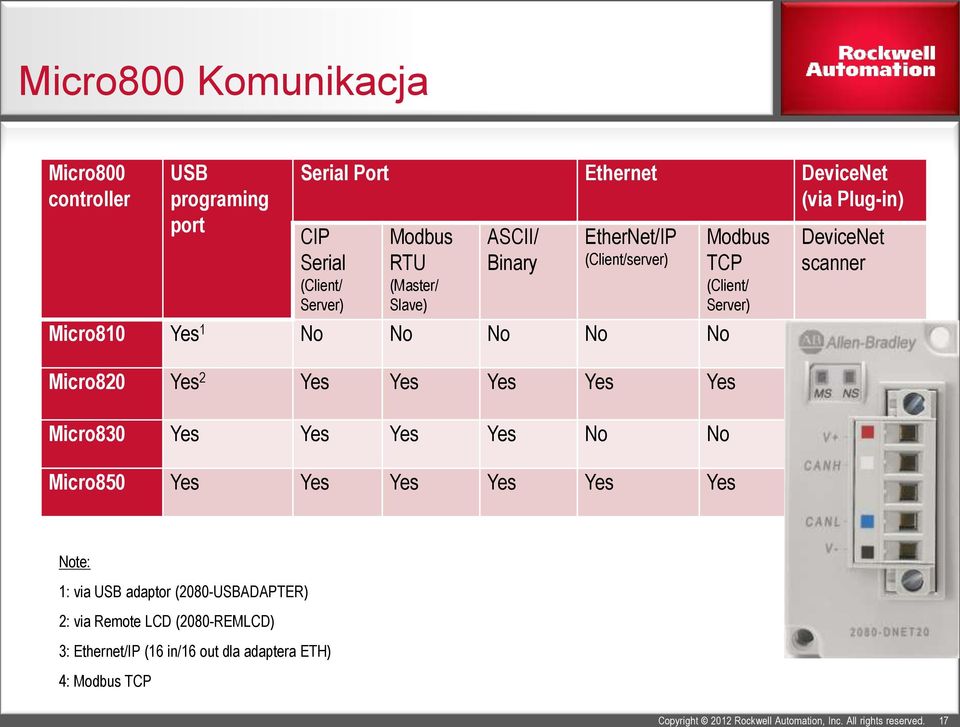

17 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 17 Micro800 Komunikacja Micro800 controller USB programing port Serial Port Ethernet DeviceNet (via Plug-in) CIP Serial (Client/ Server) Modbus RTU (Master/ Slave) ASCII/ Binary EtherNet/IP (Client/server) Modbus TCP (Client/ Server) Micro810 Yes 1 No No No No No No DeviceNet scanner Micro820 Yes 2 Yes Yes Yes Yes Yes Yes Micro830 Yes Yes Yes Yes No No Yes Micro850 Yes Yes Yes Yes Yes Yes Yes Note: 1: via USB adaptor (2080-USBADAPTER) 2: via Remote LCD (2080-REMLCD) 3: Ethernet/IP (16 in/16 out dla adaptera ETH) 4: Modbus TCP

18 Motion od Mikro do Małych Sterowników Feature MicroLogix Micro800 CompactLogix CIP Motion (L1-L3) HSC (L2) PTO SERCOS (L4) Max ilość osi None Do 3 Do 16 Axis configuration CAM, Gearing, Kinematics Coordinated motion Single moves only Single and multi-axes moves Drives supported K3, K300 and other PTO K300, K2000, K350, K6xxx, compatible drives K7000, PF755 Drive/motor config Separate Integrated Multi axis Interpolation Linear and circular Motion instructions Select PLCopen Logix5000 Set Registration Velocity profiles Trapezoidal and S-Curve Trapezoidal and S-Curve Micro800 wypełnił lukę w ofercie kontrolerów motion. Copyright 2012 Rockwell Automation, Inc. All rights reserved. 18

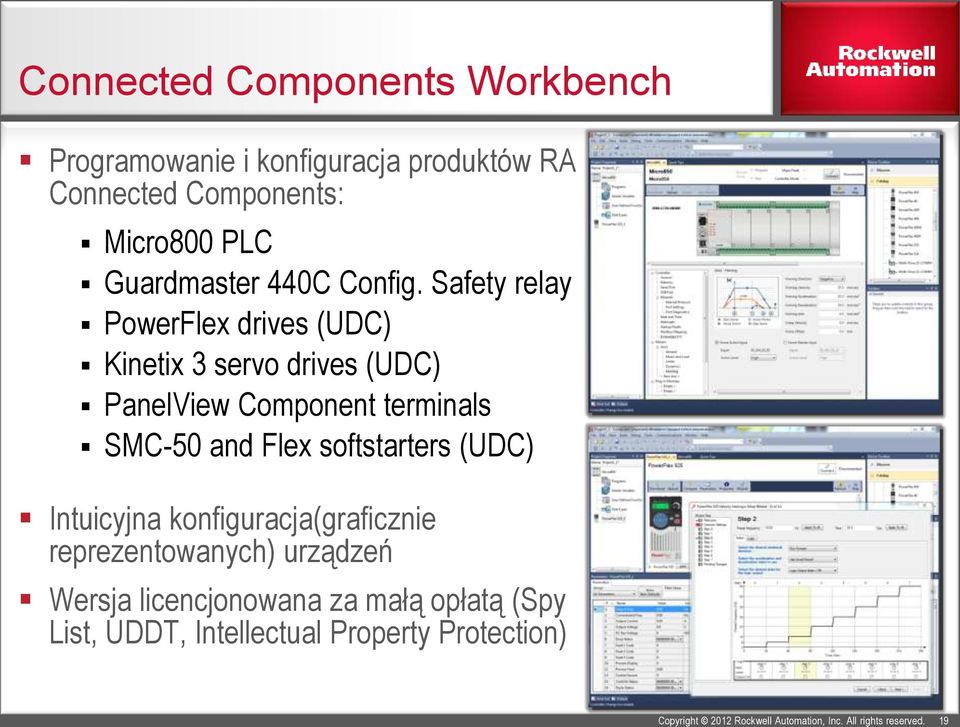

19 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 19 Connected Components Workbench Programowanie i konfiguracja produktów RA Connected Components: Micro800 PLC Guardmaster 440C Config. Safety relay PowerFlex drives (UDC) Kinetix 3 servo drives (UDC) PanelView Component terminals SMC-50 and Flex softstarters (UDC) Intuicyjna konfiguracja(graficznie reprezentowanych) urządzeń Wersja licencjonowana za małą opłatą (Spy List, UDDT, Intellectual Property Protection)

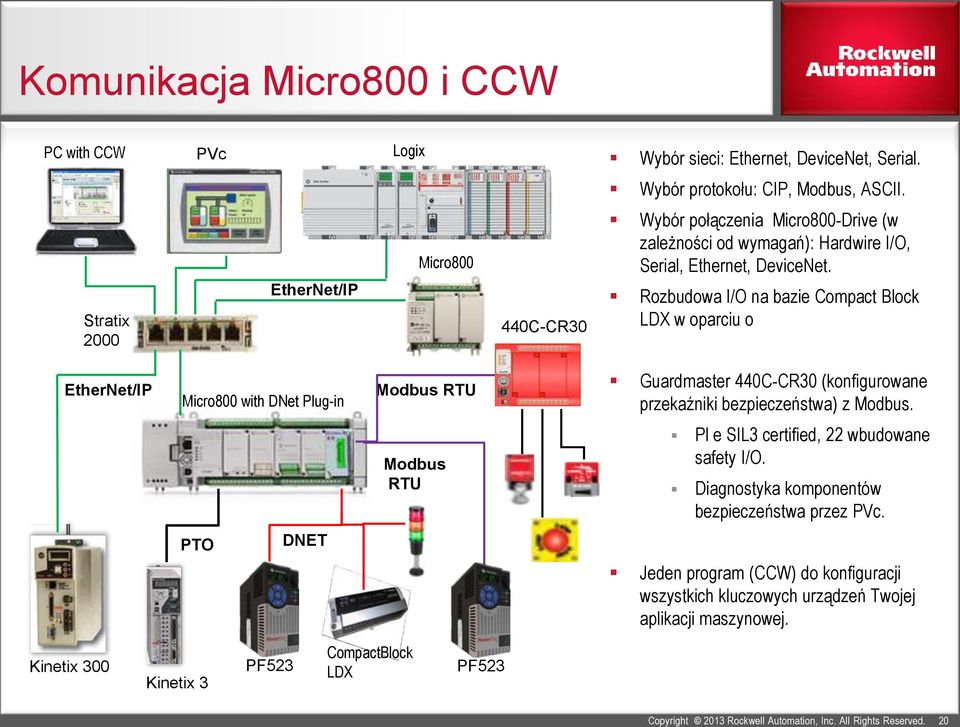

20 Copyright 2013 Rockwell Automation, Inc. All Rights Reserved. 20 Komunikacja Micro800 i CCW PC with CCW PVc Logix Wybór sieci: Ethernet, DeviceNet, Serial. Wybór protokołu: CIP, Modbus, ASCII. Stratix 2000 EtherNet/IP Micro C-CR30 Wybór połączenia Micro800-Drive (w zależności od wymagań): Hardwire I/O, Serial, Ethernet, DeviceNet. Rozbudowa I/O na bazie Compact Block LDX w oparciu o EtherNet/IP Micro800 with DNet Plug-in Modbus RTU Guardmaster 440C-CR30 (konfigurowane przekaźniki bezpieczeństwa) z Modbus. Modbus RTU Pl e SIL3 certified, 22 wbudowane safety I/O. Diagnostyka komponentów bezpieczeństwa przez PVc. PTO DNET Jeden program (CCW) do konfiguracji wszystkich kluczowych urządzeń Twojej aplikacji maszynowej. Kinetix 300 Kinetix 3 PF523 CompactBlock LDX PF523

21 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 21 Zaprogramuj sterownik, skonfiguruj urządzenia, zaprojektuj ekrany HMI Prosty w Nabyciu Darmowe oprogramowanie z automatyczną aktualizacją (pobieranie oprogramowania i jego aktualizacja bez żadnych ograniczeń i zew. pomocy) Pobierz online lub zamów DVD : Prosty do Konfiguracji Jedno oprogramowanie redukuje czas łączenia elementów sterowania Technologia drag and drop Łatwa konfiguracja osi servo Prosty w Programowaniu Wybór języków zgodnych ze standardem IEC-61131: Ladder Diagram, Function Block, Structured Text Własne bloki funkcyjne przyspieszające tworzenie aplikacji Instrukcje motion w oparciu o standard PLCOpen

22 Copyright 2012 Rockwell Automation, Inc. All rights reserved. 22 CCW Devices, programs, & UDFBs Import/Export programs, UDFBs & Devices

23 Copyright 2012 Rockwell Automation, Inc. All rights reserved. CCW Konfiguracja Urządzeń Wsparcie dla napędów PowerFlex: PF4M, PF4, PF40, PF40P, PF400 PF400N, PF400P PF523, PF525 PF70, PF700, PF700S PF753, PF755, PF7000, PFDC Zaprojektowany do obsługi innych typów urządzeń (motion, overloads, soft starts, itp.) Sterowniki bezpieczeństwa 440C-CR30 Parameter Editor CCW - wspólny punkt odniesienia Wizards Connected Components Workbench jest teraz dedykowanym narzędziem do konfiguracji napędów. DriveExecutive i DriveExplorer nie będą już aktualizowane. DeviceLogix Editor Release 2

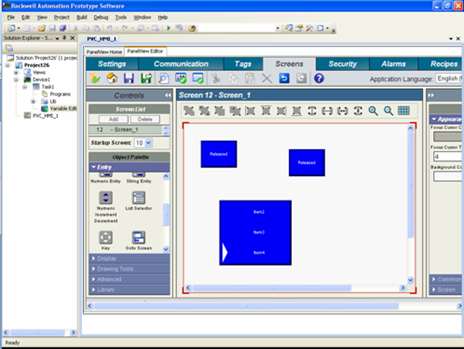

24 Copyright 2012 Rockwell Automation, Inc. All rights reserved. CCW Integracja PanelView Component Budowa projektu PanelView Component Alternatywa dla przeglądarki wbudowanej w PVc edytor jako aplikacja Windows Współdzielenie zmiennych między PLC a HMI proste w użyciu środowisko programowania

25 Copyright 2013 Rockwell Automation, Inc. All rights reserved. 25 AUL03B Micro800 Programming Basics Poruszane zagadnienia Użycie Connected Component Workbench: Tworzenie projektu i programu Kompilacja, download i debug programu Praca z lokalnymi i globalnymi zmiennymi Ustawienia sterownika i ochrona programu Dodawanie i konfiguracja modułów wtykowych Dodawanie User Defined Function Block Dodawanie ekranu HMI

26 Copyright 2013 Rockwell Automation, Inc. All rights reserved. 26 AUL03A Intro to Micro800 Motion Control Poruszane zagadnienia Demonstracja możliwości Motion przez użycie instrukcji PLCopen Motion Stwórz program sterujący napędem Kinetix3 przez PTO Użyj Bloków Funkcyjnych Motion: Homing Move Relative Move Absolute Touch Probe
