1 Micro 850 sterowanie ruchem Grzegorz Bauer

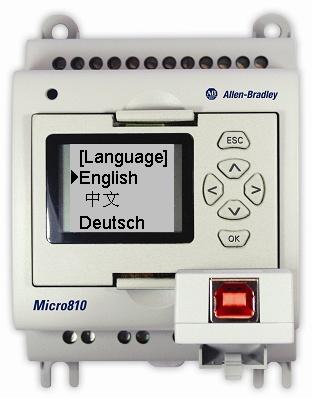

2 Micro810 Smart Relay Micro PLC Cena przekaźnika a funkcjonalność Micro PLC Wyjścia przekaźnikowe wysokoprądowe (8A) 8 wejść / 4 wyjścia (w przyszłości 12 we / 8 wy i 16 we / 10 wy) 4 wbudowane kanały analogowe (0-10V 10bit) Opcjonalny wyświetlacz LCD z pamięcią Zegar czasu rzeczywistego Monitoring 4 wejścia analogowe 10-bit Bloki funkcyjne Opcje zasilania 12/24/120/240V Opcjonalny LCD USB (adapter)

3 Micro830 PLC modułami Plug-In Idealny do sterowania maszynami stacjonarnymi Szeroki wybór modułów bazowych i rodzajów wejść/wyjść Wysoce elastyczna konfiguracja - Płać tylko za to co potrzebujesz Te same moduły Plug-In dla całej rodziny Micro800 Bardzo szybkie przerwania (100μs) Moduły Plug-In: analogowe, porty szeregowe, RTC, backup, GSM,... Do 5 modułów plug-in Serial 100KHz HSC USB 100KHz PTO Demontowalne listwy zaciskowe 10I/O, 16I/O 24I/O 48I/O

4 4 Micro850 Micro PLC z EtherNet/IP Micro850 rozbudowuje możliwości Micro830 o: Wbudowany port EtherNet/IP do programowania i paneli operatorskich Moduły rozszerzenia we/wy (do 4 modułów) Możliwość obsługi do 132 we/wy cyfrowych (baza + moduły wtykowe i rozszerzenia) EtherNet/IP 24pt Release 2 48pt Rozszerzenie Moduły rozszerzenia we/wy mają większą dokładność analogową oraz większą gęstość

5 Connected Components Workbench Edytor graficzny dla Micro800 Zgodność z IEC Ladder Diagram, Function Block i Structured Text Bloki funkcyjne definiowane przez użytkownika Bardzo szeroki zestaw standardowych instrukcji programowych

6 Connected Components Workbench Pojedyńcze narzędzie dla produktów klasy komponentowe Wersja podstawowa do darmowego pobrania Edytor graficzny Micro 800 Zgodność z IEC Ladder Diagram, Function Block, Structured Text Bloki funkcyjne użytkownika Run-time download (program swap) Instrukcje PLCOpen Motion Konfigurator napędów PowerFlex, softstarterów SMC i rozruszników E1/E3 Program dla paneli operatorskich PanelView Components Copyright 2012 Rockwell Automation, Inc. All rights reserved. 6

7 Micro830/850 sterowanie ruchem Sterowanie ruchem za pomocą szybkich wyjść PTO i sprzężenie na wejścia szybkie HSC Micro830 Modbus Kinetix 3 PanelView Component Digital I/O Indeksowanie poprzez sieć Modbus RTU PanelView Component Micro830 Modbus Modbus Kinetix 3 Kinetix 3

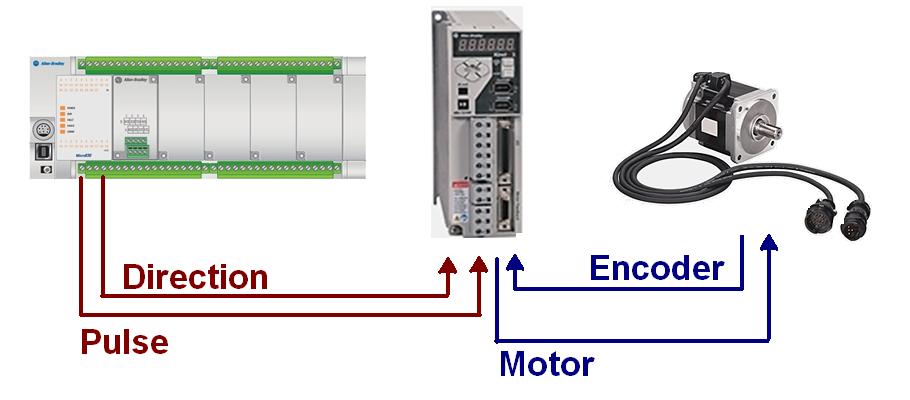

8 8 Sterowanie ruchem w trybie PTO Motion planner w sterowniku wysyła polecenia do serwonapędu Kinetix 3 Serwonapęd Kinetix 3 zasilania silnik i odbiera sprzężenie zwrotne z enkodera

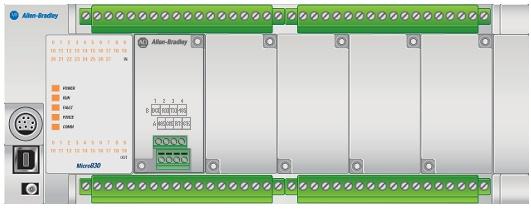

9 Micro830/850 sterowanie ruchem Maks. 3 osie sterowanie PTO Kompatybilne z Kinetix 3, Kinetix 300 i obcymi napędami z obsługą PTO Liczba osi PTO zależy od typu sterownika Dostępne dla Micro830 i Micro850 Konfiguracja osi w CCW Tworzenie i konfiguracja osi za pomocą 5 prostych w obsłudzie ekranów Axis Monitor pozwala na obserwację działania i stanu osi Instrukcje PLCopen Programowanie poleceń sterowania ruchem za pomocą wbudowanych instrukcji PLCopen IEC standard

10 Micro800 SMS Plug-in Plug-in module for Micro830/850 PLC Power & communications over backplane Does not require/tie-up M800 serial port Sends AND receives SMS text messages Provides OEMs and Machine Builders with economical and easy to implement remote communications

11 Micro800 SMS Plug-in Connects to GSM cell networks Uses SMS text (2G or higher) service Widely available service GSM Quad Band Radio - Worldwide 850/900/1800/1900MHz Antenna required A0817S-OA front mount antenna Not for use in metal enclosures A OM external antenna 13 feet coax cable and magnetic base Ideal to get outside of panel/enclosure

12 The Easy8-WS_Example Applications Convert existing volumetric filling designs to precision gravimetric filling Automatic inventory and stock monitoring Auto and manual weighing Silo and vessel monitoring Check-scales/sorting Ingredient mixing Inventory Control Tension Control Applications where precise weight readings are advantageous, but too expensive in the past to deploy.

13 Micro800 Plug-ins (2080) 2080sc-IF4U - 4 Channel Universal Analog Input Plug-in Voltage, Current, Thermocouple, RTD, Resistance Each channel configured as a separate input type Compatible with Micro830 and Micro sc-OW2IHC - 2 Channel Isolated High Current Relay Plug-in Up to 10A capacity Channel to Channel Isolation

14 PanelView Component Rodzina PanelView Component: - tekstowe 2 i 3, graficzne 4.3 TFT, 6 STN mono and TFT color, 10 TFT color Oprogramowanie PVc DesignStation do pobrania z ab.com, a także jako integralna część oprogramowania CCW Ochrona przed nieautoryzowanym dostępem Alarmowanie Receptury Zmiana języków
