Przemienniki częstotliwości niskiego napięcia PowerFlex. Znakomite osiągi. Elastyczne sterowanie.

Transkrypt

1 Przemienniki częstotliwości niskiego napięcia PowerFlex Znakomite osiągi. Elastyczne sterowanie.

2 Atuty przemienników serii PowerFlex Znakomite osiągi. Elastyczne sterowanie. Szeroka gama rozwiązań zastosowanych w przemiennikach Allen-Bradley PowerFlex w zakresie sterowania silnikami zaspokaja wymagania w różnorodnych zastosowaniach a każdy przemiennik z rodziny PowerFlex został tak zaprojektowany, by umożliwić użytkownikowi maksymalne zwiększenie wydajności produkcji. Szeroki wybór opcji sprzętu, oprogramowania, funkcji bezpieczeństwa i konfiguracji obudowy sprawia, że przemienniki PowerFlex zapewniają efektywne działanie zarówno w przypadku najprostszych, jak i najbardziej wymagających zastosowań. Rozważmy, jakie korzyści płyną z zastosowania przemienników częstotliwości PowerFlex i jak mogą się one przysłużyć ich użytkownikom: Niższy całkowity koszt posiadania, zmniejszone koszty instalacji i konserwacji jak również lepsza, oszczędniejsza gospodarka energią Skrócony czas wprowadzenia na rynek dzięki krótszym okresom opracowania i przekazania do eksploatacji, przy jednoczesnym zapewnieniu użytkownikom jednolitego doświadczenia Lepsze wykorzystanie zasobów dzięki zapobieganiu nieplanowanym przestojom i skróconemu czasowi napraw Zmniejszenie poziomu ryzyka w przedsiębiorstwie poprzez zastosowanie zapobiegawczej diagnostyki i rozwiązań bezpieczeństwa, mających na celu ochronę zarówno personelu, jak i zasobów Ostatnie nowości w rodzinie przemienników częstotliwości PowerFlex opierają się na połączeniu potwierdzonych w praktyce znakomitych osiągów i elastycznego systemu sterowania przemienników Allen-Bradley z unikalnymi nowymi cechami, co w rezultacie umożliwia optymalizację aplikacji. Niezależnie od tego, czy poszukiwany jest kompaktowy przemiennik o szerokim spektrum zastosowań, czy wysokowydajne rozwiązanie z obszernym zestawem funkcji, możemy zaoferować przemienniki o wiodącym standardzie przemysłowym i wygodnych cechach niezbędnych dla utrzymania przewagi nad konkurencją. Dysponując kompletnym portfolio, obejmującym pełny zakres napięć zasilających oraz szeroki zakres mocy znamionowych, rodzina przemienników częstotliwości PowerFlex zapewnia użytkownikom jednolite doświadczenie pomimo dużej różnorodności aplikacji sterowania silnikami. Strona przedstawia całą rodzinę przemienników napięcia PowerFlex. 2 Funkcje bezpieczństwa zwiększające wydajność Wiodące rozwiązania w zakresie bezpieczeństwa służą zwiększeniu wydajności oraz ochronie pracowników i zasobów. Zredukowanie nieplanowanych przestojów poprzez szybsze przywrócenie pełnej wydajności produkcyjnej po przywołaniu funkcji bezpieczeństwa Ochrona personelu technicznego, pracującego przy potencjalnie niebezpiecznych urządzeniach lub w potencjalnie niebezpiecznych warunkach Zmniejszenie zapotrzebowania na okablowanie i przestrzeń montażową poprzez wprowadzenie przyłączy bezpieczeństwa do wnętrza przemiennika Informacja warunkuje sprawność działania Informacja w czasie realnym otrzymywana we właściwym momencie i na poziomie odpowiednim dla danego środowiska produkcyjnego ułatwia użytkownikom podniesienie sprawności i wydajności ich działalności produkcyjnej. Będąc częścią składową Architektury Zintegrowanej Rockwell (Rockwell Automation Integrated Architecture ) przemienniki PowerFlex zapewniają prawdziwie inteligentne sterowanie silnika i są w stanie zrobić znacznie więcej, niż tylko odpowiadać na wzajemnie połączone polecenia. Dostarczają one wartościowej informacji diagnostycznej i mogą być konfigurowane w taki sposób, by stać się naturalnym rozszerzeniem systemu. Co więcej, przemienniki PowerFlex są w stanie wywierać natychmiastowy i wymierny wpływ na sprawność operacyjną, w tym również na tak istotne czynniki, jak zużycie energii. Przewidywanie problemów mechanicznych oraz poprawa osiągów dzięki diagnostyce i danym otrzymywanym w czasie rzeczywistym Dostęp do danych historycznych pracy urządzenia bezpośrednio z hali fabrycznej Kontrola osiągów zarówno na stanowisku pracy, jak i zdalnie, w sposób umożliwiający podejmowanie w pełni świadomych decyzji dotyczących zasobów użytkownika Pomoc w ograniczeniu zużycia energii i jego kontrolowaniu dzięki zastosowaniu przemiennika częstotliwości PowerFlex

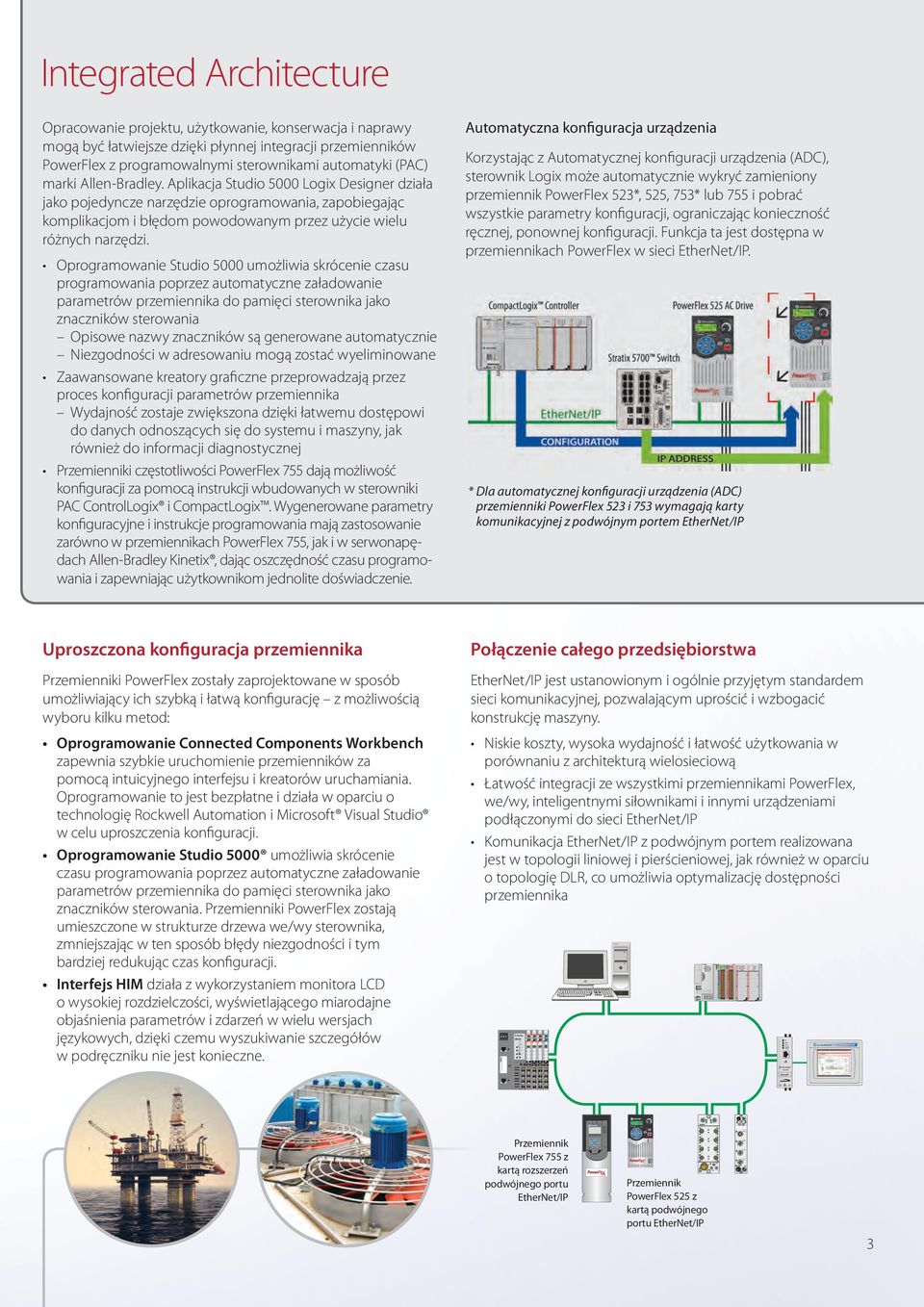

3 Integrated Architecture Opracowanie projektu, użytkowanie, konserwacja i naprawy mogą być łatwiejsze dzięki płynnej integracji przemienników PowerFlex z programowalnymi sterownikami automatyki (PAC) marki Allen-Bradley. Aplikacja Studio 5000 Logix Designer działa jako pojedyncze narzędzie oprogramowania, zapobiegając komplikacjom i błędom powodowanym przez użycie wielu różnych narzędzi. Oprogramowanie Studio 5000 umożliwia skrócenie czasu programowania poprzez automatyczne załadowanie parametrów przemiennika do pamięci sterownika jako znaczników sterowania Opisowe nazwy znaczników są generowane automatycznie Niezgodności w adresowaniu mogą zostać wyeliminowane Zaawansowane kreatory graficzne przeprowadzają przez proces konfiguracji parametrów przemiennika Wydajność zostaje zwiększona dzięki łatwemu dostępowi do danych odnoszących się do systemu i maszyny, jak również do informacji diagnostycznej Przemienniki częstotliwości PowerFlex 755 dają możliwość konfiguracji za pomocą instrukcji wbudowanych w sterowniki PAC ControlLogix i CompactLogix. Wygenerowane parametry konfiguracyjne i instrukcje programowania mają zastosowanie zarówno w przemiennikach PowerFlex 755, jak i w serwonapędach Allen-Bradley Kinetix, dając oszczędność czasu programowania i zapewniając użytkownikom jednolite doświadczenie. Automatyczna konfiguracja urządzenia Korzystając z Automatycznej konfiguracji urządzenia (ADC), sterownik Logix może automatycznie wykryć zamieniony przemiennik PowerFlex 523*, 525, 753* lub 755 i pobrać wszystkie parametry konfiguracji, ograniczając konieczność ręcznej, ponownej konfiguracji. Funkcja ta jest dostępna w przemiennikach PowerFlex w sieci EtherNet/IP. * Dla automatycznej konfiguracji urządzenia (ADC) przemienniki PowerFlex 523 i 753 wymagają karty komunikacyjnej z podwójnym portem EtherNet/IP Uproszczona konfiguracja przemiennika Przemienniki PowerFlex zostały zaprojektowane w sposób umożliwiający ich szybką i łatwą konfigurację z możliwością wyboru kilku metod: zapewnia szybkie uruchomienie przemienników za pomocą intuicyjnego interfejsu i kreatorów uruchamiania. Oprogramowanie to jest bezpłatne i działa w oparciu o technologię Rockwell Automation i Microsoft Visual Studio w celu uproszczenia konfiguracji. Oprogramowanie Studio 5000 umożliwia skrócenie czasu programowania poprzez automatyczne załadowanie parametrów przemiennika do pamięci sterownika jako znaczników sterowania. Przemienniki PowerFlex zostają umieszczone w strukturze drzewa we/wy sterownika, zmniejszając w ten sposób błędy niezgodności i tym bardziej redukując czas konfiguracji. Interfejs HIM działa z wykorzystaniem monitora LCD o wysokiej rozdzielczości, wyświetlającego miarodajne objaśnienia parametrów i zdarzeń w wielu wersjach językowych, dzięki czemu wyszukiwanie szczegółów w podręczniku nie jest konieczne. Połączenie całego przedsiębiorstwa EtherNet/IP jest ustanowionym i ogólnie przyjętym standardem sieci komunikacyjnej, pozwalającym uprościć i wzbogacić konstrukcję maszyny. Niskie koszty, wysoka wydajność i łatwość użytkowania w porównaniu z architekturą wielosieciową Łatwość integracji ze wszystkimi przemiennikami PowerFlex, we/wy, inteligentnymi siłownikami i innymi urządzeniami podłączonymi do sieci EtherNet/IP Komunikacja EtherNet/IP z podwójnym portem realizowana jest w topologii liniowej i pierścieniowej, jak również w oparciu o topologię DLR, co umożliwia optymalizację dostępności przemiennika Przemiennik PowerFlex 755 z kartą rozszerzeń podwójnego portu EtherNet/IP Przemiennik PowerFlex 525 z kartą podwójnego portu EtherNet/IP 3

4 Przemienniki serii PowerFlex 520 Nowa generacja kompaktowych przemienników Nowe przemienniki PowerFlex 520 marki Allen-Bradley łączą w sobie innowacyjną konstrukcję z uproszczonym programowaniem, wszechstronną komunikacją, elastycznością instalacji oraz innymi funkcjami, które maksymalizują wydajność systemu i skracają czas projektowania i dostawy lepszych maszyn. Przemienniki PowerFlex 520 zapewniają łatwość montażu, konfiguracji, sterowania silnikami i oszczędzania energii; są przy tym ekonomicznymi przemiennikami o dużej elastyczności, co sprawia, że doskonale sprawdzają się w szerokim zakresie zastosowań w różnych dziedzinach przemysłu. Przemienniki PowerFlex 523 doskonale nadają się do zastosowania w wolnostojących maszynach i umożliwiają sterowanie silnikami o mocy do 22 kw/30 KM. Przemienniki PowerFlex 525 są przeznaczone dla maszyn pracujących w trybie sieciowym i prostych integracji systemowych, zapewniając w standardzie funkcje takie jak wbudowana komunikacja EtherNet/IP i zabezpieczenia oraz zakres mocy zwiększony do 22 kw/30 KM. 4 Innowacyjna konstrukcja Wyjmowane moduły sterowania z łatwością pozwalają na jednoczesną instalację i programowanie, oszczędzając czas. HIM Interfejs HIM na ekranie LCD obsługuje wiele języków i zapewnia funkcję przewijania tekstu. Za kodami parametrów pojawiają się opisy dzięki czemu nie trzeba przeszukiwać instrukcji w celu znalezienia szczegółów. Wbudowana komunikacja EtherNet/IP Ta standardowa funkcja przemienników PowerFlex 525 zapewnia najwyższej klasy integrację w środowisku Logix. Opcjonalna podwójna karta portu Ethernet/IP wspiera topologię sieciową DLR dla przemienników z serii 520. Wszechstronne Przemienniki PowerFlex 523 są wyposażone w dodatkową kartę komunikacyjną przy jednoczesnym zachowaniu niewielkich wymiarów podstawy. Przemienniki PowerFlex 525 mogą zawierać jednocześnie moduł komunikacyjny i kartę enkodera. Opcja bezpiecznego wyłączenia momentu Safe Torque-Off (DriveGuard ) Po uruchomieniu obwodu bezpieczeństwa opcja bezpieczeństwa wbudowana w przemiennikach PowerFlex 525 wspomaga ochronę zasobów i personelu, wyłączając moment napędowy silnika bez wyłączania przemiennika spod napięcia. Uproszczone programowanie Wspomaga szybszą konfigurację dzięki zastosowaniu standardowego kabla USB oraz intuicyjnego oprogramowania. Szybkie programowanie przemienników z użyciem pliku wykonawczego do wysyłania, pobierania i zmiany ustawień.

5 Przemienniki serii PowerFlex 750 Moc i niezawodność Przemienniki PowerFlex 753 i 755 zostały zaprojektowane pod kątem potrzeb użytkownika. Wymogi elastyczności, wydajności i łatwości w użyciu zostały uwzględnione przy opracowywaniu każdego szczegółu tych urządzeń. W rezultacie powstała rodzina przemienników zapewniających użytkownikom wyjątkowe doświadczenia, począwszy od etapu wstępnego programowania poprzez cały cykl pracy. Dając więcej możliwości w zakresie sterowania, komunikacji, bezpieczeństwa i sprzętu pomocniczego, niż jakiekolwiek inne urządzenia w ich klasie, przemienniki serii PowerFlex 750 posiadają niezbędne cechy, pomagające użytkownikowi zwiększyć wydajność produkcji. Komunikacja Przemienniki serii PowerFlex 750 współpracują z szerokim zakresem protokołów sieciowych, aby ułatwić integrację z posiadaną architekturą. Przemienniki PowerFlex 755 wyposażone są w port wbudowanej komunikacji EtherNet/IP, umożliwiający łatwe zarządzanie danymi przemiennika poprzez sieci EtherNet/IP. Opcja bezpiecznego wyłączenia momentu Safe Torque-off (DriveGuard ) i monitor prędkości bezpiecznej Wspomagają ochronę personelu i urządzeń, skracając jednocześnie przestoje maszyny poprzez wykorzystanie rozwiązań bezpieczeństwa na poziomie do PLe/SIL3, kat. 3 i kat. 4. Konfiguracja aplikacji Przemienniki posiadają opartą o gniazda architekturę sprzętową dającą możliwość wyboru do pięciu opcjonalnych kart, najlepiej dopasowanych do bieżącej aplikacji i pozwalających na rozbudowę przemiennika zgodnie z przyszłymi wymaganiami. Diagnostyka zapobiegawcza Przeciwdziałanie nieprzewidzianym przestojom za pomocą diagnostyki zapobiegawczej i wbudowanych funkcji zabezpieczających poprawia p ochronę inwestycji. Pierwszorzędna integracja Przemienniki serii PowerFlex 750 zapewniają płynną integrację ze środowiskiem Logix, umożliwiając w ten sposób uproszczoną i udoskonaloną konfigurację, programowanie, przekazywanie do eksploatacji, diagnostykę i konserwację. Integracja ta pomaga w skróceniu czasu obsługi technicznej i związanych z nią kosztów przy jednoczesnym usprawnieniu konfiguracji, sterowania i zbierania danych. Zakres mocy Dzięki pokryciu całego zakresu mocy od 0,75 do 1500 kw (od 1 do 2000 KM) i dostępności w przedziałach napięć 400/480 i 600/690 woltów przemienniki serii PowerFlex 750 stanowią wszechstronną rodzinę urządzeń zapewniających korzyści z podnoszenia wydajności w szerokim zakresie globalnych zastosowań. Opcje konfiguracji obudowy Ze względu na zmienne warunki aplikacji i środowiska przemienniki serii PowerFlex 750 są dostępne w różnych wersjach konfiguracji obudowy. Od wysoce elastycznych otwartych modeli IP00 do obudów typu MCC-Style i innych rozwiązań zapewniających dodatkową ochronę, zawsze można znaleźć przemiennik serii PowerFlex 750 z rodzajem obudowy dostosowanym do konkretnych wymagań. 5

6 Przemiennik częstotliwości PowerFlex 4M Przemiennik PowerFlex 523 Przemiennik częstotliwości PowerFlex 525 PRZEMIENNIKI POWERFLEX Sterowanie silnika Aplikacja Wartości znamionowe przy napięciu V 1 faza na wejściu/230 V 3 fazy na wyjściu Wartości znamionowe V V/Hz Regulacja prędkości w pętli otwartej 0,2 1,1 kw 0,25 1,5 KM 1,6 6 A 0,2 7,5 kw 0,25 10 KM 1,6 33 A V/Hz Bezczujnikowe sterowanie wektorowe Regulacja prędkości w pętli otwartej 0,2 1,1 kw 0,25 1,5 KM 1,6 6 A 0,2 15 kw 0,25 20 KM 1,6 62,1 A V/Hz Bezczujnikowe sterowanie wektorowe Sterowanie wektorem prędkości w pętli zamkniętej Regulacja prędkości w pętli otwartej Regulacja prędkości w pętli zamkniętej 0,4 1,1 kw 0,5 1,5 KM 2,5 6 A 0,4 15 kw 0,5 20 KM 2,5 62,1 A Wartości znamionowe V 0,37 11 kw 0,5 15 KM 1,5 24 A 0,4 22 kw 0,5 30 KM 1,4 43 A 0,4 22 kw 0,5 30 KM 1,4 43 A Wartości znamionowe V 0,4 22 kw 0,5 30 KM 0,9 32 A 0,4 22 kw 0,5 30 KM 0,9 32 A Wartości znamionowe przy napięciu 690 V Temperatura otoczenia* Ograniczenia względem typów obudowy IP20: od 10 do 50 C (od 14 do 122 F) IP20 montaż bezdostępowy Zero Stacking: od 10 do 40 C (od 14 do 104 F) IP20: od 20 do 50 C (od 4 do 122 F) IP20 montaż bezdostępowy Zero Stacking: od 20* do 45 C (od 4 do 113 F) IP20: od 20 do 60 C (140 F), z obniżaniem wartości znamionowych prądu IP20: od 20 do 70 C: (158 F) z obniżaniem wartości znamionowych prądu i opcjonalnym zestawem wentylatora modułu sterowania IP20: od 20 do 50 C (od 4 do 122 F) IP20 montaż bezdostępowy Zero Stacking: od 20* do 45 C (od 4 do 113 F) IP20: od 20 do 60 C (140 F), z obniżaniem wartości znamionowych prądu IP20: od 20 do 70 C: (158 F) z obniżaniem wartości znamionowych prądu i opcjonalnym zestawem wentylatora modułu sterowania Filtry EMC Wewnętrzny (1 faza 240 V i 3 fazy 480 V) Zewnętrzny (jedno- i trójfazowy) Wewnętrzny (1 faza 240 V i 3 fazy 480 V) Zewnętrzny (jedno- i trójfazowy) Wewnętrzny (1 faza 240 V i 3 fazy 480 V) Zewnętrzny (jedno- i trójfazowy) Spełniane normy i certyfikaty UL, CE, cul, C-Tick UL, CE, cul, C-Tick, RoHS, ACS 156, GOST-R, KCC, Semi-F47, REACH UL, CE, cul, C-Tick, TUV, ATEX, GOST-R, Semi-F47, Marine (Lloyds), ACS156, REACH, RoHS, KCC Przeciążalność 150% przez 60 s 200% przez 3 s Aplikacja w normalnych warunkach pracy: 110% 60 s, 150% 3 s (dla mocy 20 KM i wyższej) Aplikacja w ciężkich warunkach pracy: 150% 60 s, 180% 3 s (200% 3 s, programowalny) Aplikacja w normalnych warunkach pracy: 110% 60 s, 150% 3 s (dla mocy 20 KM i wyższej) Aplikacja w ciężkich warunkach pracy: 150% 60 s, 180% 3 s (200% 3 s, programowalny) Zakres częstotliwości wyjściowej Hz 500 Hz 500 Hz Interfejs użytkownika Lokalna klawiatura Zdalna klawiatura Środowisko Studio 5000 Narzędzie Connected Components Workbench (CCW) 5-cyfrowy 16-segmentowy wyświetlacz LCD z wieloma opcjami językowymi i klawiatura miejscowa Klawiatura zdalna Programowanie MainsFree przez USB Studio cyfrowy 16-segmentowy wyświetlacz LCD z wieloma opcjami językowymi i klawiatura miejscowa Klawiatura zdalna Programowanie MainsFree przez USB Studio 5000 Opcje komunikacji Integralny RS485 (Modbus RTU) Opcja: *DeviceNet, *EtherNet/IP, *PROFIBUS DP, *ControlNet, *LonWorks, *Bluetooth * Opcjonalna sieć tylko do użytku z zestawem zewnętrznej komunikacji DSI Integralny RS485 (Modbus RTU) Opcja: Podwójny port EtherNet/IP, DeviceNet, PROFIBUS DP Wbudowana komunikacja EtherNet/IP Integralny RS485 (Modbus RTU) Opcja: Podwójny port EtherNet/IP, DeviceNet, PROFIBUS DP Wejścia analogowe Szt. 1 (napięcie jednobiegunowe) Szt. 1 (jednobiegunowe napięcie lub prąd) Szt. 2 (1 napięcie dwubiegunowe, 1 prąd) Wyjścia analogowe Szt. 1 (jednobiegunowe napięcie lub prąd) Wejścia PTC Szt. 1 (używa wejścia analogowego) Szt. 1 (używa wejścia analogowego) Szt. 1 (używa wejścia analogowego) Wejścia cyfrowe Szt. 5 (24 V DC, 2 programowalne) Szt. 5 (24 V DC, 4 programowalne) Szt. 7 (24 V DC, 6 programowalnych) Wyjścia przekaźnikowe Szt. 1 (typ C) Szt. 1 (typ C) Szt. 2 (1 przekaźnik rodzaju A, 1 przekaźnik rodzaju B) Wyjścia tranzystorowe Szt. 2 Hamowanie dynamiczne Wewnętrzne IGBT, poza pozycjami z numerami katalogowymi zakończonymi cyfrą 3 Wewnętrzny tranzystor IGBT Wewnętrzny tranzystor IGBT Bezpieczeństwo Wbudowana opcja bezpiecznego wyłączania momentu Safe Torque-Off (DriveGuard ), SIL2, PLd, Kat. 3 * Mogą mieć zastosowanie uwarunkowania środowiskowe Strona przedstawia całą rodzinę przemienników PowerFlex 6

7 Przemiennik częstotliwości PowerFlex 70 Przemiennik Przemiennik PowerFlex PowerFlex Przemiennik częstotliwości PowerFlex 755 PRZEMIENNIKI POWERFLEX Sterowanie silnika Aplikacja Zasilanie jednofazowe z obniżeniem wartości znamionowych Wartości znamionowe V Wartości znamionowe V Wartości znamionowe V Wartości znamionowe przy napięciu 690 V Temperatura otoczenia Ograniczenia względem typów obudowy Filtry EMC Spełniane normy i certyfikaty Przeciążalność Zakres częstotliwości wyjściowej Interfejs użytkownika Opcje komunikacji Powłoka ochronna Wejścia analogowe Wyjścia analogowe Wejścia PTC Wejścia cyfrowe Wyjścia przekaźnikowe Wyjścia tranzystorowe Wewnętrzny tranzystor hamujący Sterowanie wektorowe z wykorzystaniem technologii FORCE z użyciem i bez użycia enkodera Bezczujnikowe sterowanie wektorowe V/Hz Regulacja prędkości w pętli otwartej Regulacja prędkości w pętli zamkniętej Precyzyjna regulacja momentu i prędkości Tak 0,37 18,5 kw 0,5 25 KM 2,2 70 A 0,37 37 kw 0,5 50 KM 1,1 72 A 0,37 37 kw 0,5 50 KM 0,9 52 A IP20, NEMA/UL typ 1: od 0 do 50 C (od 32 do 122 F) Montaż kołnierzowy: od 0 do 50 C (od 32 do 122 F) IP66, NEMA/UL typ 4X/12 do pomieszczeń: od 0 do 40 C (od 32 do 104 F) Wewnętrzny c-ul-us, CE, C-Tick, Rejestr Lloyda, ABS, EPRI/SEMI F47, TÜV FS ISO/EN (EN954-1) z opcją bezpiecznego wyłączenia momentu Safe Torque-Off (DriveGuard ) Aplikacja w normalnych warunkach pracy 110% 60 s, 150% 3 s Aplikacja w ciężkich warunkach pracy 150% 60 s, 200% 3 s Hz Lokalne interfejsy HIM PowerFlex Zdalne interfejsy HIM dla przemienników PowerFlex Studio 5000 Wewnętrzne DPI Moduł DeviceNet ControlNet (koncentryczny lub światłowód) EtherNet/IP Zdalne we/wy RS485 DF1 BACnet HVAC RS485 (Modbus RTU, Metasys N2, Siemens P1) PROFIBUS DP Interbus Bluetooth Zewnętrzny SCANport Modbus/TCP CANopen LonWorks Standardowo Szt. 2 (1 dla napięcia lub natężenia dwubiegunowego, 1 dla napięcia lub natężenia jednobiegunowego) Szt. 1 (jednobiegunowe napięcie lub prąd) Szt. 1 (używa wejścia analogowego) Szt. 6 (24 V DC lub 115 V AC, dla napięcia 115 V wymagana jest karta opcji) Szt. 2 (typ C) Standardowo Sterowanie wektorowe z technologią FORCE z enkoderem lub bez niego Bezczujnikowe sterowanie wektorowe V/Hz Sterowanie silnikiem z magnesem trwałym (typu IPM) Sterowanie prędkością w pętli otwartej Sterowanie prędkością w pętli zamkniętej Precyzyjne sterowanie momentem Precyzyjne sterowanie momentem i prędkością Ustalanie położenia z funkcją indeksowania Tak 0, kw KM 2,1 456 A KM 1,7 289 A 7,5 250 kw A IP00/IP10/IP20, NEMA/UL typ otwarty = 0 50 C ( F) Montaż kołnierzowy przedni: IP00/IP20, NEMA/UL typ otwarty = 0 50 C ( F) Montaż kołnierzowy tylny: IP66, NEMA/UL typ 4X = 0 40 C ( F) IP54, NEMA/UL typ 12 = 0 40 C ( F) Opcja z montażem wewnętrznym UL, CE, cul, C-Tick, SEMI F47, GOST-R TUV FS ISO/EN (EN954-1) dla opcji Safe Torque- Off (DriveGuard ) i monitora prędkości bezpiecznej Materiały zgodne z ROHS Standardowa powłoka ochronna ABS Rejestr Lloyda ATEX* Aplikacja w normalnych warunkach pracy 110% 60 s, 150% 3 s Aplikacja w ciężkich warunkach pracy 150% 60 s, 180% 3 s Hz przy 2 khz PWM Hz pr zy 4 khz PWM*** Lokalne interfejsy HIM serii PowerFlex 750 Zdalne interfejsy HIM serii PowerFlex 750 Środowisko Studio 5000 Narzędzie Connected Components Workbench (CCW) Opcja pojedynczego lub podwójnego portu Ethernet/IP ControlNet (koncentryczny lub światłowodowy) DeviceNet Zdalne We/Wy RS485 DFI PROFIBUS DP BACnet/IP Modbus/TCP HVAC (Modbus RTU, FLN P1, Metasys N2) Profinet IO LonWorks CANopen Standardowo Łącznie do 7 (dwubiegunowe napięcie lub natężenie) Łącznie do 7 (dwubiegunowe napięcie lub natężenie) Łącznie do 3 Łącznie do 21 (21 szt. 24 V DC lub 19 szt. 115 V AC) Łącznie do 7 Łącznie do 7 Standardowo (rozmiary 1 5), opcjonalnie (rozmiary 6 7) Sterowanie wektorowe z technologią FORCE z enkoderem i bez niego Bezczujnikowe sterowanie wektorowe V/Hz Sterowanie silnikami z magnesami trwałymi (typu SPM i IPM) Sterowanie prędkością w pętli otwartej Sterowanie prędkością w pętli zamkniętej Precyzyjne sterowanie momentem Precyzyjne sterowanie momentem i prędkością Dokładne ustalanie położenia z zastosowaniem PCAM, funkcji indeksowania i przekładni Tak (rozmiary 1 7) 0, kw KM 2, A KM 1, A 7, kw A IP00/IP20, NEMA/UL typ otwarty = 0 50 C ( F) Montaż kołnierzowy z przodu: IP00/IP20, NEMA/UL typ otwarty = 0 50 C ( F) Montaż kołnierzowy z tyłu: IP66, NEMA/UL typ 4X = 0 40 C ( F) IP54, NEMA/UL typ 12 = 0 40 C ( F) Rozmiary 8 10: 50 C z obniżeniem wartości znamionowych Opcja z montażem wewnętrznym UL, CE, cul, C-Tick, SEMI F47, GOST-R TUV FS ISO/EN (EN954-1) dla opcji Safe Torque-Off (DriveGuard ) i monitora prędkości bezpiecznej Materiały zgodne z ROHS ABS Rejestr Lloyda ATEX* Aplikacja w lekkich warunkach pracy (rozmiary 8 10) 110% 60 s Aplikacja w normalnych warunkach pracy 110% 60 s, 150% 3 s Aplikacja w ciężkich warunkach pracy 150% 60 s, 180% 3 s Hz przy 2 khz PWM Hz pr zy 4 khz PWM*** Lokalne interfejsy HIM serii PowerFlex 750 Zdalne interfejsy HIM serii PowerFlex 750 Studio 5000 Instrukcje osadzone w Studio 5000 Wbudowany port EtherNet/IP lub karta rozszerzeń podwójnego portu EtherNet/IP ControlNet (kabel koncentryczny lub światłowód) DeviceNet Zdalne we/wy BACnet/IP RS485 DFI PROFIBUS DP Modbus/TCP HVAC (Modbus RTU, FLN P1, Metasys N2) Profinet IO LonWorks CANopen Standardowo Łącznie do 10 (dwubiegunowe napięcie lub natężenie) Łącznie do 10 (dwubiegunowe napięcie lub natężenie) Łącznie do 5 Łącznie do 31 (24 V DC albo 115 V AC) Łącznie do 10 (typ C) Łącznie do 10 Standardowo (rozmiary 1 5), opcjonalnie (rozmiary 6 7); rozmiary 8 10 wymagają modułu zewnętrznego hamulca Dławik na wejściu napięcia AC Dławik szyny DC Dławik skompensowany Bezpieczeństwo Tak: FR C-E Opcja zewnętrzna Opcja Safe Torque-Off (DriveGuard ) SIL2, PLd, kat. 3 z kartą bezpieczeństwa Tak Opcja zewnętrzna Opcja Safe Torque-Off (DriveGuard ) PLe/SIL3 kat. 3** Monitor prędkości bezpiecznej PLe/SIL3 kat. 4** Tak Opcja zewnętrzna Opcja Safe Torque-Off (DriveGuard ) PLe/SIL3 kat. 3** Monitor prędkości bezpiecznej PLe/SIL3 kat. 4** * Wymaga opcji we/wy z serii 11 i karty rozszerzeń ATEX ** Z kartą opcji bezpieczeństwa *** Obniżenie wartości znamionowych przy 4 khz 7

8 Narzędzia i oprogramowanie zaprojektowane w celu zwiększenia wydajności produkcji Zestaw narzędzi dla przemienników i akceleratora ruchu Narzędzia projektowe umożliwiające skrócenie czasu i zmniejszenie kosztów opracowania nowej aplikacji z zastosowaniem przemienników częstotliwości PowerFlex i serwonapędów Kinetix Bezpłatny zestaw narzędzi zawiera bardzo efektywny kreator rozbudowy systemu, który po otrzymaniu danych systemowych od projektanta automatycznie generuje pliki potrzebne do szybkiego uruchomienia projektu, takie jak: Dostosowane zestawienie materiałów Dostosowany zestaw rysunków CAD Program logiczny do danego sterownika, przemienniki i nazwy używane w aplikacji Dostosowany zestaw instrukcji pozwalający na szybkie przystosowanie uruchamianej aplikacji HMI Więcej informacji o zestawie narzędzi lub jego bezpłatną kopię można uzyskać na stronie internetowej: go/iatools Oprogramowanie Connected Components Workbench Szybka i prosta konfiguracja przemiennika, programowanie sterownika i rozplanowanie ekranu interfejsu operatora Oprogramowanie programistyczne i konfiguracyjne Connected Components Workbench obsługuje przemienniki PowerFlex, sterowniki Micro800, terminale graficzne PanelView oraz inne wybrane urządzenia Allen-Bradley. Wykorzystuje ono sprawdzone technologie Rockwell Automation i Microsoft Visual Studio, aby zapewnić dostępność następujących funkcji: Łatwość nabycia i zainstalowania darmowego oprogramowania Wygodne, pojedyncze środowisko programowania (sterownik, interfejs HMI, przemienniki) Możliwość konfiguracji przemiennika w trybie on-line i off-line Pomoc w wersji językowej użytkownika Pomoc kontekstowa Przypisywanie ścieżki połączenia do urządzenia umożliwiające skrócenie czasu wykonywania kolejnych połączeń Oprogramowanie Studio 5000 Przemienniki PowerFlex wraz z oprogramowaniem Studio 5000 zapewniają oszczędność czasu opracowania System Rockwell Automation Integrated Architecture umożliwia ujednolicenie sterowania i informacji w celu osiągnięcia optymalizacji w całym zakładzie. Będąc rdzeniem systemu Architektury Zintegrowanej środowisko Studio 5000 służy jako pojedyncze narzędzie programowania do projektowania i konfiguracji każdej aplikacji. Poprzez zastosowanie profili add-on dostosowanych do indywidualnych potrzeb lub wbudowanych instrukcji, przemienniki PowerFlex umożliwiają osiągnięcie bezproblemowej integracji w środowisku Logix w celu uproszczonego opracowywania, użytkowania i konserwacji maszyny. Łatwe w użyciu narzędzia niewymagające posiadania specjalistycznej wiedzy Eliminacja błędów powiązanych z nadmiarowym programowaniem i konfiguracją Łatwy dostęp, edycja i zapis informacji o przemienniku w projekcie układu sterowania Elastyczna konfiguracja we/wy z prostymi okienkami rozwijanymi umożliwia wybór wymaganych danych przemiennika Automatyczne generowanie opisowych nazw znaczników z odpowiednimi typami danych Allen-Bradley, CompactLogix, Connected Components Workbench, ControlLogix, DriveExecutive, DriveExplorer, DriveGuard, DriveObserver, DriveTools, FORCE Technology, Integrated Architecture, Kinetix, Micro800, PanelView, PowerFlex, RSLogix i Studio 5000 są zastrzeżonymi znakami handlowymi Rockwell Automation, Inc. ControlNet, DeviceNet i EtherNet/IP są zastrzeżonymi znakami handlowymi Open DeviceNet Vendor Association. Znaki towarowe nienależące do Rockwell Automation stanowią własność odpowiednich przedsiębiorstw. Publikacja PFLEX-BR008F-PL-P marzec 2014 Copyright 2014 Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
