Transkrypt

1 WOP Panele Operatorskie Jarosław Molenda Elmark Automatyka Sp. z o.o.

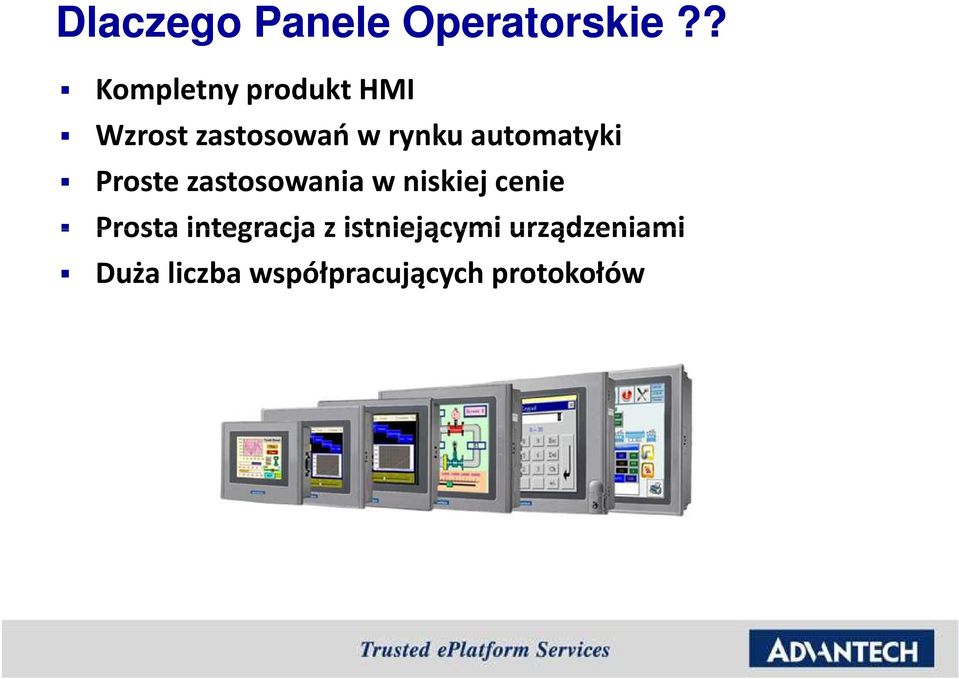

2 Dlaczego Panele Operatorskie?? Kompletny produkt HMI Wzrost zastosowań w rynku automatyki Proste zastosowania w niskiej cenie Prosta integracja z istniejącymi urządzeniami Duża liczba współpracujących protokołów

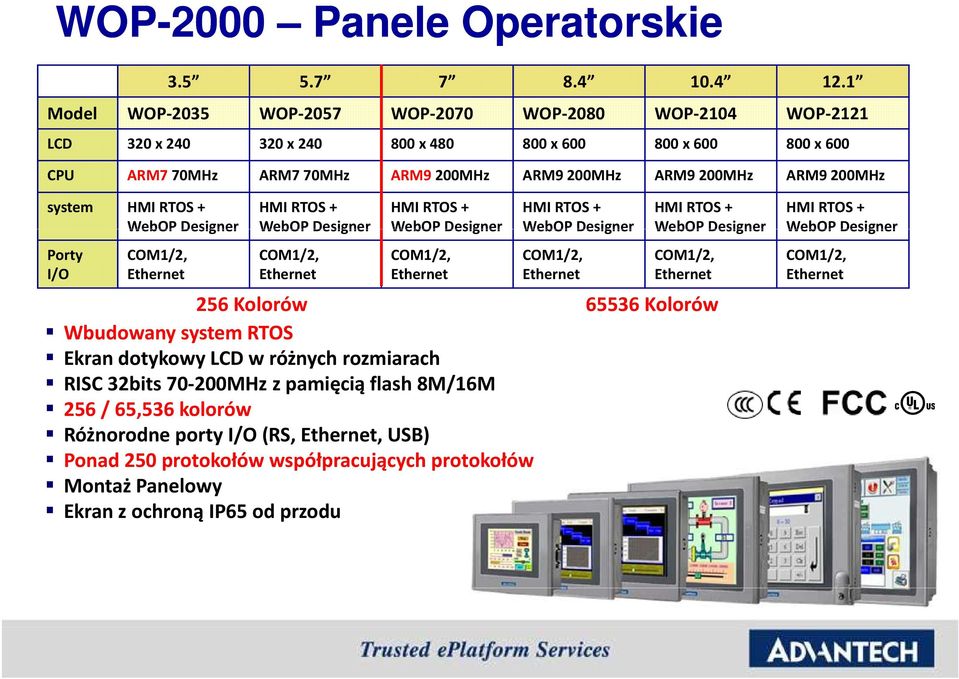

3 WOP-2000 Panele Operatorskie Model WOP-2035 WOP-2057 WOP-2070 WOP-2080 WOP-2104 WOP-2121 LCD 320 x x x x x x 600 CPU ARM7 70MHz ARM7 70MHz ARM9 200MHz ARM9 200MHz ARM9 200MHz ARM9 200MHz system HMI RTOS + HMI RTOS + HMI RTOS + HMI RTOS + HMI RTOS + HMI RTOS + WebOP Designer WebOP Designer WebOP Designer WebOP Designer WebOP Designer WebOP Designer Porty I/O COM1/2, Ethernet COM1/2, Ethernet COM1/2, Ethernet COM1/2, Ethernet COM1/2, Ethernet 256 Kolorów Kolorów Wbudowany system RTOS Ekran dotykowy LCD w różnych rozmiarach RISC 32bits MHz z pamięcią flash 8M/16M 256 / 65,536 kolorów Różnorodne porty I/O (RS, Ethernet, USB) Ponad 250 protokołów współpracujących protokołów Montaż Panelowy Ekran z ochroną IP65 od przodu COM1/2, Ethernet

4 Ponad 250 obsługiwanych protokołów Interfejs szeregowy RS - 63 producentów Siemens Simatic S7-200/300 Mitsubishi Melsec-FX/Q Sieć Ethernet 11 producentów AB MicroLogix 1000/1500 via 1761-NET-ENI Honeywell BACnet/IP Omron Sysmac CS/CJ seria FINS/TCP Siemens Simatic S7-300 Ethernet (CP343)

5 Oznaczenia WOP 2035V N8AE Nazwa linii Web panel operator Numer serii Rozmiar ekranu W Rewizja A-Z RoHS Rozmiar pamięci Flash 1 4M 2 8M 4 16M 8 32M Port komunikacyjny z PLC S RS-232/422/485 N Ethernet V ARM9, RTOS, RTC, BK RAM, Ethernet T ARM9, RTOS, RTC, BK RAM, Ethernet, USB Host/Client, Micro-SD

6 Typy połączeń PC/Kontroler Ethernet / RS-232/485 Servo /Sensory Ethernet / RS-232/485 Skaner Barcode RS-232 PLC -Ethernet - RS-232/422/485

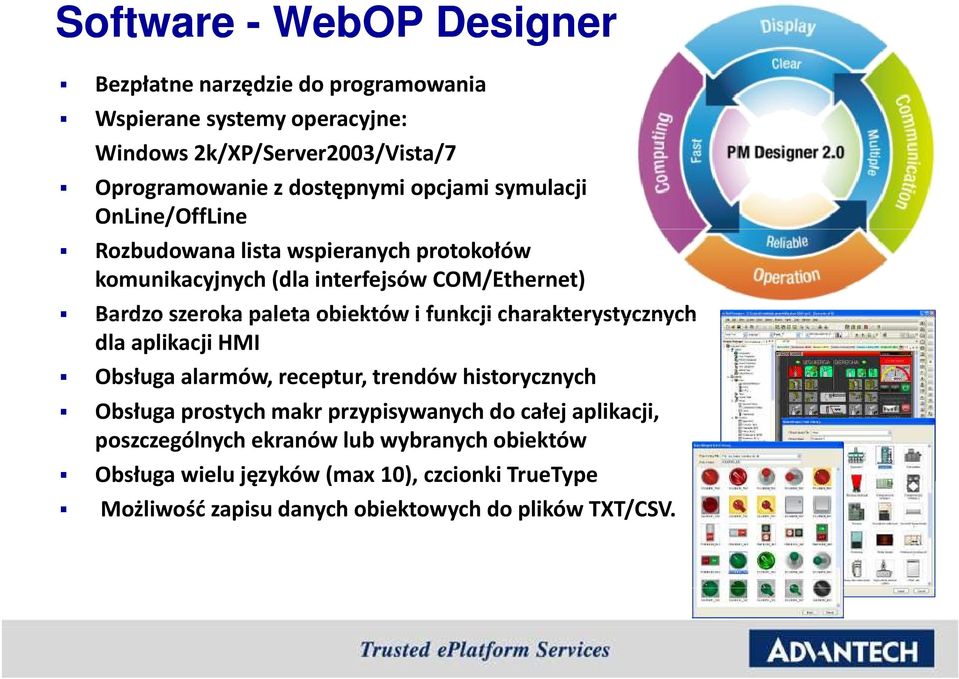

7 Software - WebOP Designer Bezpłatne narzędzie do programowania Wspierane systemy operacyjne: Windows 2k/XP/Server2003/Vista/7 Oprogramowanie z dostępnymi opcjami symulacji OnLine/OffLine Rozbudowana lista wspieranych protokołów komunikacyjnych (dla interfejsów COM/Ethernet) Bardzo szeroka paleta obiektów i funkcji charakterystycznych dla aplikacji HMI Obsługa alarmów, receptur, trendów historycznych. Obsługa prostych makr przypisywanych do całej aplikacji, poszczególnych ekranów lub wybranych obiektów Obsługa wielu języków (max 10), czcionki TrueType Możliwość zapisu danych obiektowych do plików TXT/CSV.

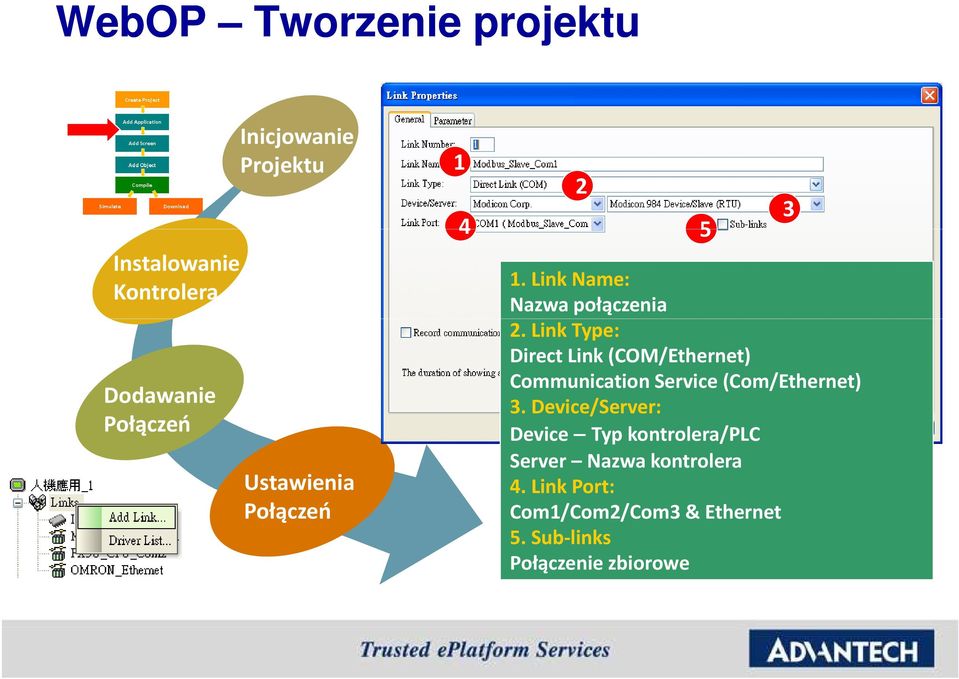

8 WebOP Tworzenie projektu Instalowanie Kontrolera Dodawanie Połączeń Inicjowanie Projektu 1 Ustawienia Połączeń Link Name: Nazwa połączenia 2. Link Type: Direct Link (COM/Ethernet) Communication Service (Com/Ethernet) 3. Device/Server: Device Typ kontrolera/plc Server Nazwa kontrolera 4. Link Port: Com1/Com2/Com3 & Ethernet 5. Sub-links Połączenie zbiorowe 3

9 WebOP SIMATIC S PLC Serial Port (Direct Link) Ethernet Port No Converter Needed Daisy Chain connection S7-200 PPI Port S7-300 MPI Port S Profinet Port

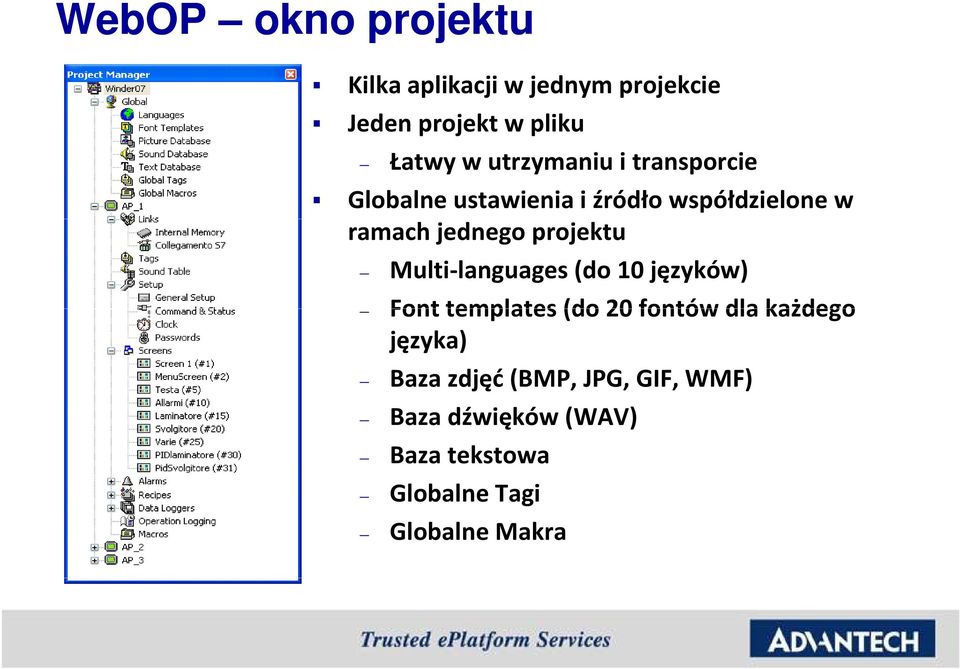

10 WebOP okno projektu Kilka aplikacji w jednym projekcie Jeden projekt w pliku Łatwy w utrzymaniu i transporcie Globalne ustawienia i źródło współdzielone w ramach jednego projektu Multi-languages (do 10 języków) Font templates (do 20 fontów dla każdego języka) Baza zdjęć (BMP, JPG, GIF, WMF) Baza dźwięków (WAV) Baza tekstowa Globalne Tagi Globalne Makra

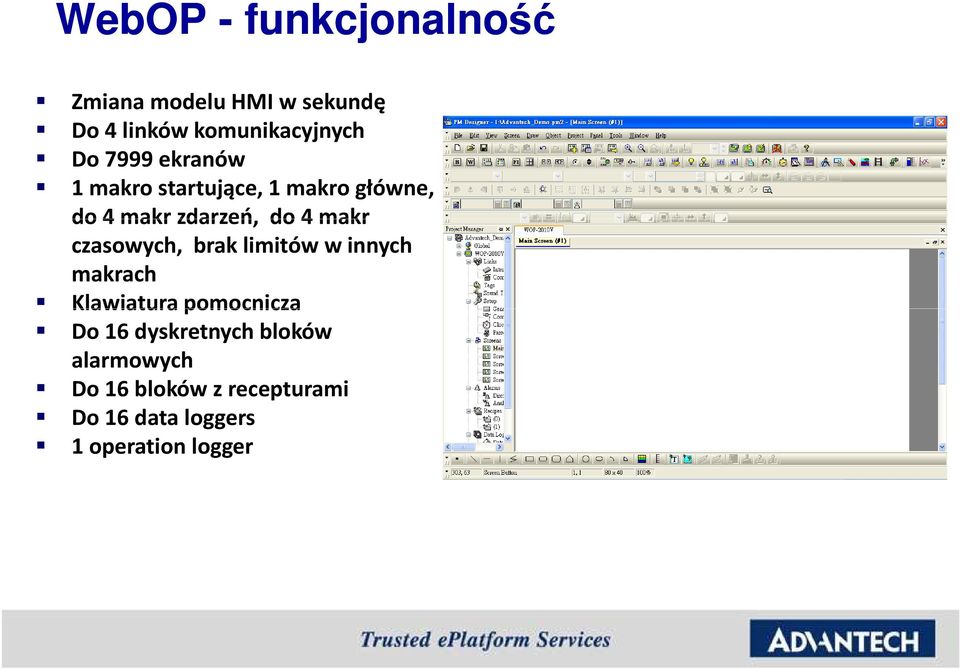

11 WebOP - funkcjonalność Zmiana modelu HMI w sekundę Do 4 linków komunikacyjnych Do 7999 ekranów 1 makrostartujące, 1 makro główne, do 4 makr zdarzeń, do 4 makr czasowych, brak limitów w innych makrach Klawiatura pomocnicza Do 16 dyskretnych bloków alarmowych Do 16 bloków z recepturami Do 16 data loggers 1 operation logger

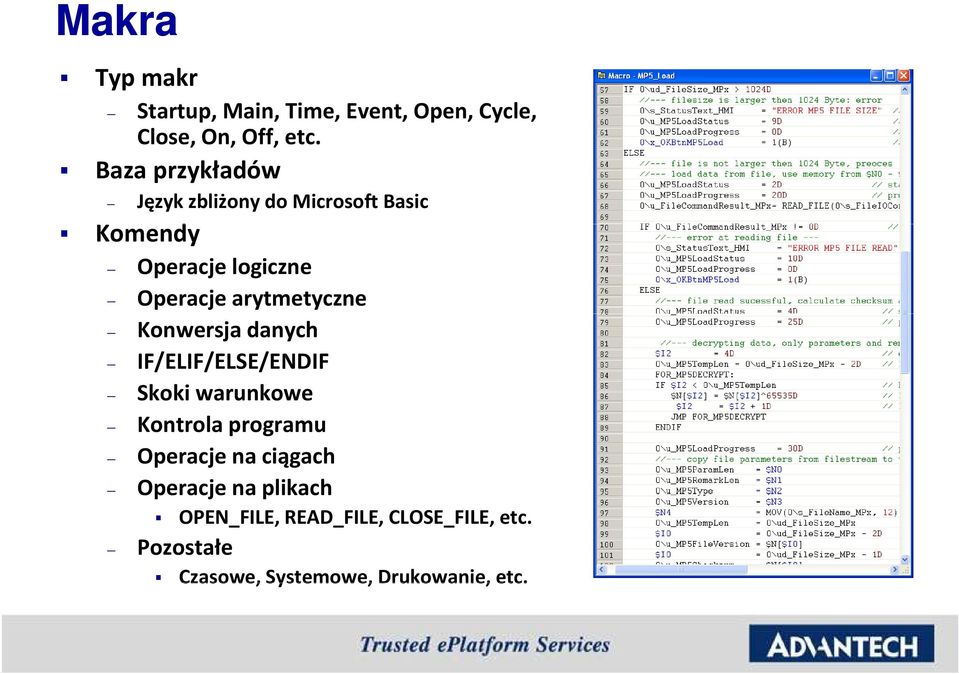

12 Makra Typ makr Startup, Main, Time, Event, Open, Cycle, Close, On, Off, etc. Baza przykładów Język zbliżony do Microsoft Basic Komendy Operacje logiczne Operacje arytmetyczne Konwersja danych IF/ELIF/ELSE/ENDIF Skoki warunkowe Kontrola programu Operacje na ciągach Operacje na plikach OPEN_FILE, READ_FILE, CLOSE_FILE, etc. Pozostałe Czasowe, Systemowe, Drukowanie, etc.

13 Rozkład ekranów

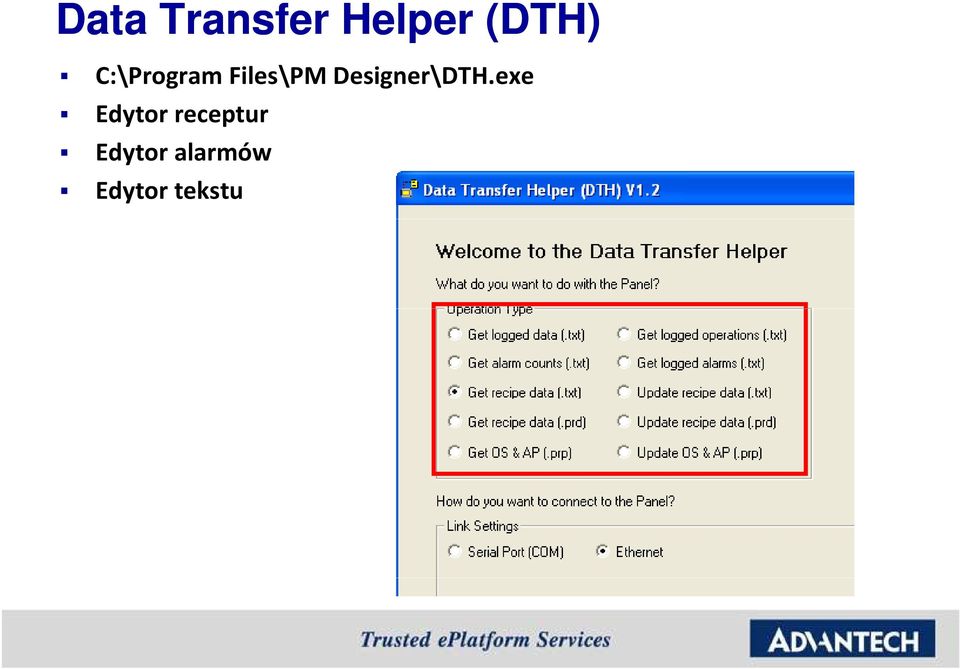

14 Data Transfer Helper (DTH) C:\Program Files\PM Designer\DTH.exe Edytor receptur Edytor alarmów Edytor tekstu

15 Symulator Symulacja Off Line Symulator Aplikacja Symulacja On Line

16 Wgrywanie aplikacji

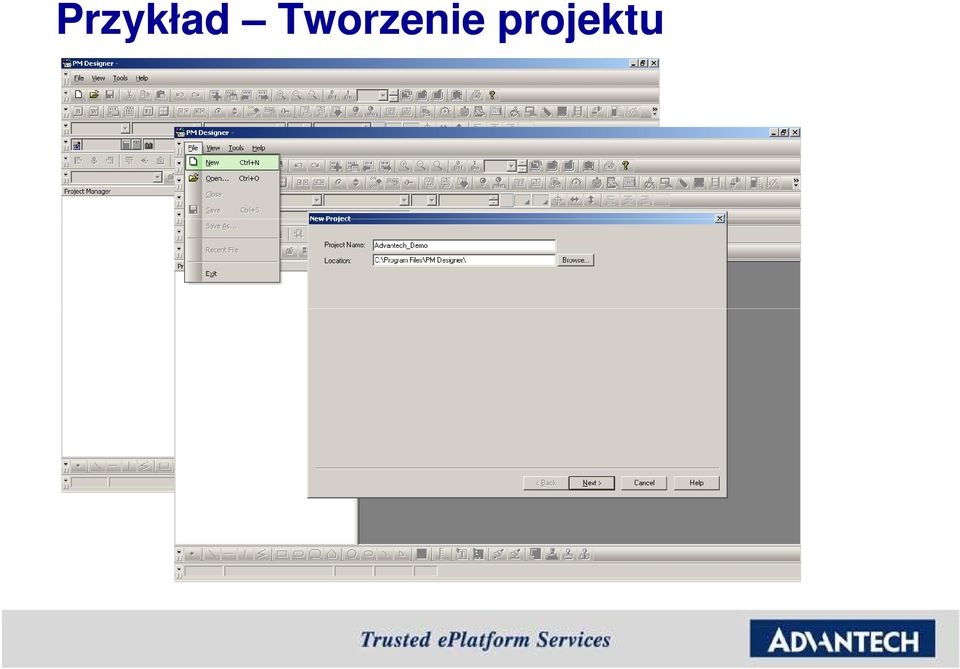

17 Przykład Tworzenie projektu

18 Przykład Wybór modelu i nazwy

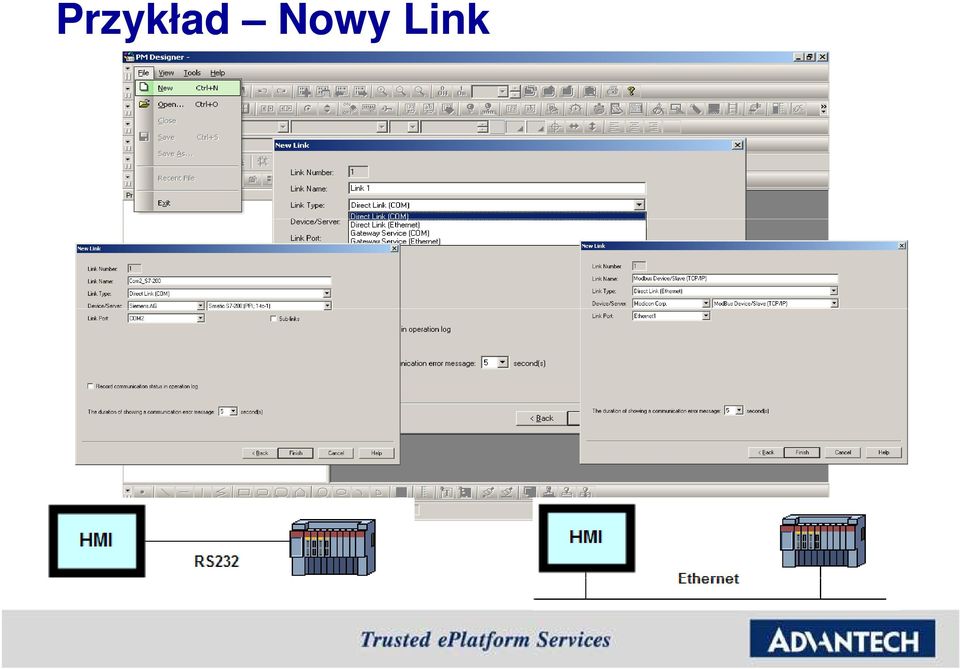

19 Przykład Nowy Link

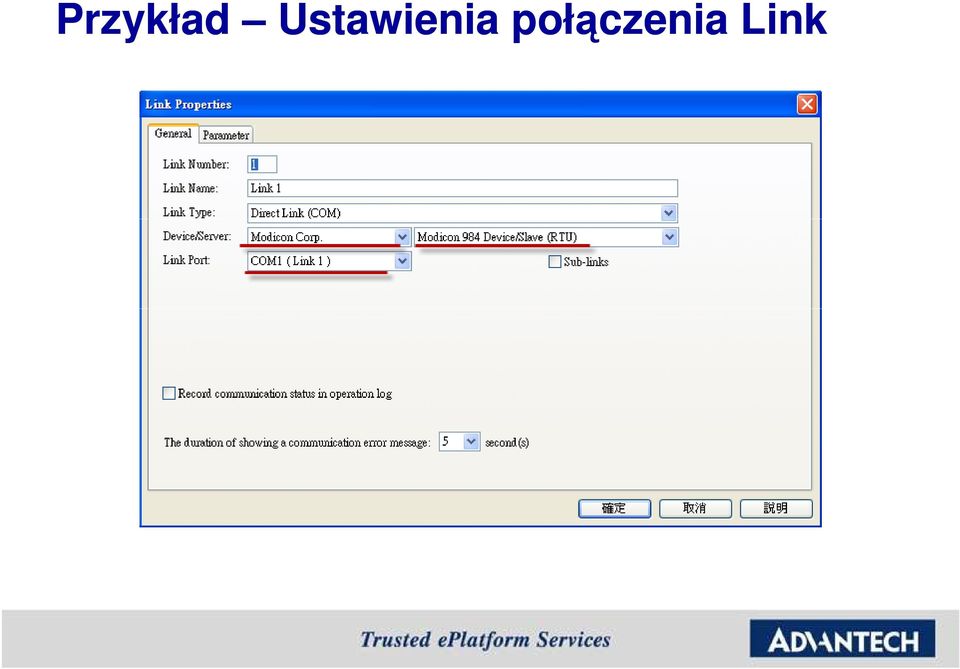

20 Przykład Ustawienia połączenia Link

21 Przykład Ustawienia połączenia Link

22 Przykład - Numeric Display, Bit Lamp

23 Przykład Ustawienia Bit Lamp

24 Przykład Ustawienia Bit Lamp

25 Przykład Ustawienia Nemic Display

26 Wdrożenia Kontrola procesu napełniania butelek - PEPSI Kontrola dźwigu Proces powlekania półprzewodników System HVAC System kontroli pieca Automatyczny system pakujący

27 Proces napełniania butelek

28 Nawijarka papieru (Włochy)

29 Kontrola pracy pieca (Polska)

30 Dziękuję za uwagę
