1 interfejs szeregowy (RS232, RS485, RS422) 2x nadrzędne porty USB 1 gniazdo karty SD. Typ. TX507-P3CV01 Nr kat

Transkrypt

1 Wyświetlacz kolorowy 7" TFT Podświetlenie LED Rozdzielczość 800 x 480 pikseli Kolory: 64 K Rezystancyjny ekran dotykowy 2 porty ethernetowe RJ45 ze zintegrowanym switchem 1 interfejs szeregowy (RS232, RS485, RS422) 2x nadrzędne porty USB 1 gniazdo karty SD Typ Nr kat Display / Touch Display TFT colour Touch Resistive Active screen area 7" Resolution (pixels) WVGA Format 16:9 Jasność stand. 300 Cd/m² Możliwość ściemnienia tak Controller Processor Memory Add-on memory Real time clock Ramię Cortex A8, 1 GHz 256 MB 1 gniazdo karty SD, 2 porty USB urządzenia nadrzędnego yes (battery-backed) Dane PLC Programowanie CODESYS V3 kompatybilność z wersją CoDeSys V Języki programowania IEC (IL, LD, FBD, SFC, ST) Interfejs programujący Ethernet Pamięć programu kbajt Pamięć stała 16 kbajt Interfaces Onboard Onboard for selection Ethernet Protocols Fieldbus USB Serial Gniazdo rozszerzeń Power supply Rated value Admissible voltage range 2 x RJ45 Ethernet, 1 x RS232/485/422, 2 x port USB urządzenia nadrzędnego, 1 x zasilanie, 2 x gniazdo rozszerzenia Master CANopen (za pomocą modułu rozszerzenia) 2 x 10/100 Mbit PROFINET (Controller/Master) EtherNet/IP (Scanner/Master) Modbus TCP (Master/Slave) Modbus RTU (Master/Slave) CANopen (Master) 2x Host Ports RS232 / RS485 / RS422 2 x wtykowe 24 V DC, maks. 0,7 A 10 32VDC 1 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

2 General data Operating ambient conditions Storage ambient conditions Certyfikaty Ex approval Klasa ochrony 0 50 C, 5 85% wilgotności względnej, bez kondensacji C, wilgotność względna 5 85 %, nieskondensowana CE RoHS culus Haz. Loc. Class I, Division 2, Groups A,B,C and D Z przodu IP66, z tyłu IP20 Dimensions Front (W x H x D) Cut-out (W x H) Głębokość montażu Waga 187x147x51mm 176x136mm mm approx. 1 kg 2 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

3 Connection and pin assignment Napięcie zasilania Złącze zasilające dostarczane jest z każdym urządzeniem. Może też być zamówione osobno w firmie Turck. Oznaczenie: TX-Mount-xx Interfejsy USB Porty Ethernet Porty Ethernet są wzajemnie połączone poprzez wewnętrzny switch. Przewody Ethernet (przykłady): Złącze męskie RJ45 złącze męskie RJ45: RJ45S- RJ45S M (nr katalogowy: ) Złącze męskie RJ45 złącze męskie M12, 4-piny, kodowanie D: RSSD-RJ45S M (nr katalogowy: ) Złącze męskie RJ45 złącze męskie M8, 4-piny: PSGS4M- RJ45S M (nr katalogowy: ) Złącze męskie RJ45 złącze aparatowe, żeńskie, M12, 4-piny, kodowanie D: RJ45-FKSDD M (nr katalogowy: ) Interfejs szeregowy w trybie RS232 Interfejs szeregowy może pracować jako RS232, RS485 lub RS422. Znajdujący się obok schemat podłączenia przedstawia konfigurację pinów. Uwaga: W trybie RS485, piny 3 i 4, jak również 7 i 8 muszą być zewnętrzenie połączone! w trybie RS485 w trybie RS422 3 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

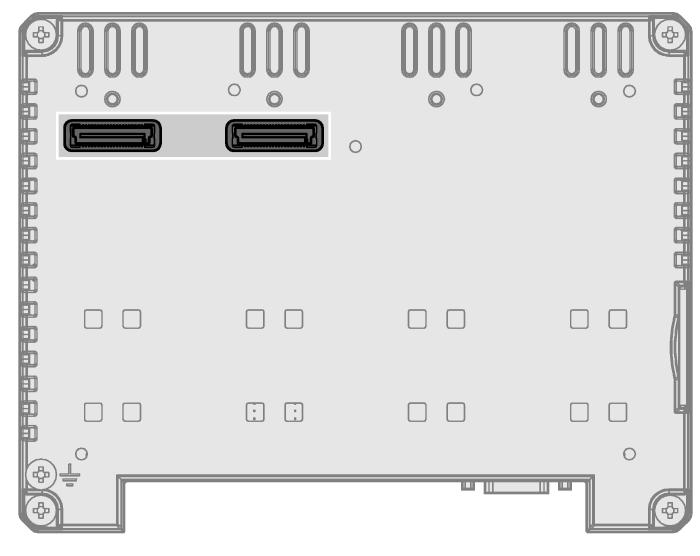

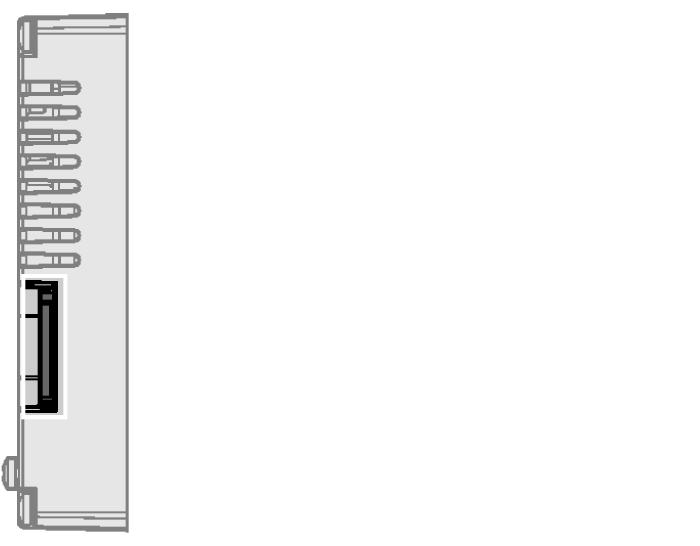

4 Port na moduł dołączany Gniazdo karty SD Karta SD (przykład): SD CARD 2 GB (nr katalogowy: ) 4 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

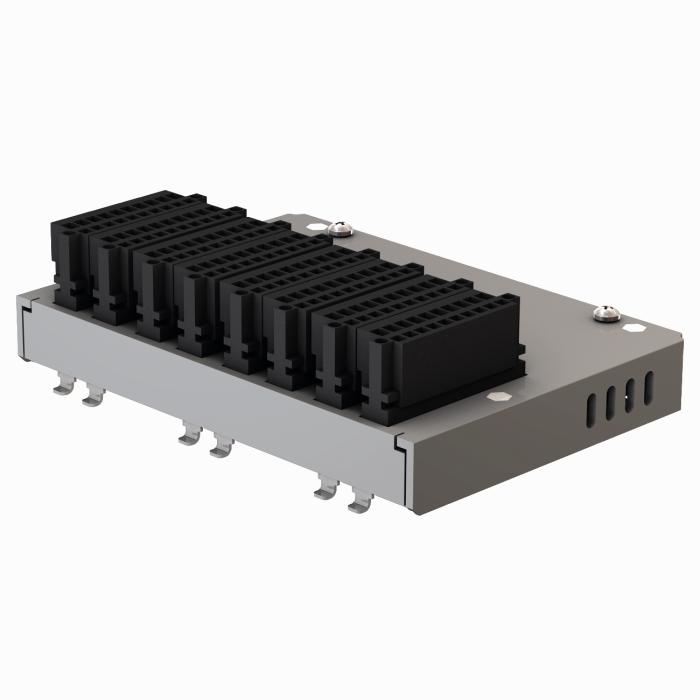

5 Akcesoria montażowe Typ Nr kat. Rysunek wymiarowy TX-IO-XX TX-IO-DX TX-CAN TX-RS TX-RS / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ
