2 NX700 Podstawowe cechy Rozszerzalność, niezawodność i łatwość w integracji Szybki procesor - zastosowanie technologii ASIC pozwala wykonywać CPU proste instrukcje z prędkością 0,2 us/1 krok Modyfikacja programu w trakcje pracy - umożliwia szybką modyfikację instrukcji programu w czasie pracy sterownika (bez konieczności przechodzenia w stop) Wbudowany zegar RTC pozwala powiązać wykonywany program z aktualnym czasem. Możesz zaimplementować proste funkcje komunikacyjne, które pozwolą wymieniać dane pomiędzy sterownikami PLC Duża pojemność pamięci programu - do 20 ksłów pozwala stworzyć duże aplikacje. Dodatkowa wbudowana pamięć FlashROM przewidziana jest do utworzenia kopii bezpieczeństwa Funkcja wewnętrznej diagnostyki umożliwia łatwe odnalezienie i poprawienie błędów Z 12 modułową płytą bazową oraz płytą rozszerzeń jednostka CPU może obsługiwać maksymalnie 1600 wejść-wyjść (przy zastosowaniu modułów 16 punktowych 192 wejścia-wyjścia) 2

3 NX700 Podstawowe cechy Obsługa różnych modułów I/O - Modułowa konstrukcja umożliwia obsługę różnych modułów wejść binarnych(16, 32 i 64 wejść 24 V, 110 VAC oraz 220 VAC), wyjść binarnych (16, 32 i 64 wyjść tranzystorowych, przekaźnikowych, triakowych), wejść analogowych (8 kanałowe prądowe i napięciowe), wyjść analogowych (4 i 8 kanałowe prądowe i napięciowe), wejść rezystancyjnych RTD i termoparowych TC oraz modułów komunikacyjnych NX700 jest kompatybilny z oprogramowaniem WinGPC, umożliwiającym monitorowanie stanu CPU, wejść i wyjść oraz ładowanie własnych aplikacji Płyty bazowe (3, 5, 8, 10 i 12 modułów), dzięki czemu można dopasować konfigurację do swojej aplikacji Wbudowane dwa porty komunkacyjne (tylko N70-CPU70P2) pozwalają na podłączenie dotykowego panela operatorskiego serii V7 lub V6, komputera PC lub innych urządzeń. Port COM2 można również ustawić w tryb pracy z protokołem użytkownika, Modbus RTU Master lub Slave Wbudowany regulator PID Regulator PID posiada osiem niezależnych petli regulacji PID dzięki czemu w łatwy sposób możesz sterować procesem analogowym, np. regulować temperaturę 3

4 NX700 Jednostka CPU700p LEDy sygnalizacyjne RUN PROG TEST BATT COM1 COM2 ERROR Bateria (3 V) Back-Up (Wewnatrz) COM 1 RS-232C/ RS485 Port Podłączenie do PC Tryby Predkość transmisji RS232/ RS485 Wybór pamieci Wybór T/R dla RS485 Wymiary : 35mm x 115.5mm x 104 mm Przelacznik 2 pozycyjny INICJALIZACJA TEST Przelacznik trybu pracy RUN RMT PROG COM 2 RS-232C/ RS485 Port Podłączenie do PC 4

5 NX700 Konfiguracja Wejść/Wyjść Podstawowa konfiguracja i I/O 3 slot system 8 slot system 48points : 16p I/Os 192points : 64p I/Os 5 slot system 128points : 16p I/Os 512points : 64p I/Os 80points : 16p I/Os 320points : 64p I/Os 10 slot system 160points : 16p I/Os 640points : 64p I/Os 12 slot system 192points : 16p I/Os 768points : 64p I/Os 5

6 NX700 Moduły Wejść/Wyjść binarnych Wymienny terminal : 20 pin (dla 16 punktów) Typy złącz I/O : 40 pin-ów (dla 32, 64 punktów) Certyfikaty UL/ cul, CE Moduły wejść binarnych wejściowa 1. X16D : 16punktów, VDC Wspólny + lub 2. X16A110 : 16punktów, VAC Wejście 3. X16A220 : 16punktów, VAC Wejście 4. X32D : 32punkty, VDC Wspólny + lub 5. X64D : 64punkty, VDC Wspólny + lub Moduły wyjść binanrnych Moduły I/ O 1. Y16R : 16punktów, wyjście przekaźnikowe, 8punktów/ COM, 250V 2A 2. Y16RV : 16punktów, wyjście przekaźnikowe, 8punktów/ COM, 250V 2A, Warystor 3. Y16T : 16punktów, Wyjście TR(NPN), 8punktów/ COM,12-24 VDC, 0.6A 4. Y16SSR : 16punktów, Wyjście SSR, 8punktów/ COM, 120/240 VAC, 0.5A 5. Y32T : 32punkty, Wyjście TR(NPN), 8punktów/ COM,12-24 VDC, 0.6A 6. Y32RV : 32punkty, wyjście przekaźnikowe, 32punkty/ COM, 250V 1A, Warystor 7. Y64T : 64punkty, Wyjście TR(NPN), 32punkty/ COM,12-24 VDC, 0.2A 6

7 NX700 Moduły analogowe i zasilacze Różne typy jednosteki I/O : A/D, D/A, RTD, TC Wymienny terminal : 20 pin Punkty I/O : 4 punkty i 8 punktów Certyfikaty UL/ cul, CE Typy modułów wejść i wyjść analogowych 1. NX-AI8V: 8 wejść analogowych napięciowych 2. NX-AI8C: 8 wejść analogowych pradowych 3. NX-AO4V: 4 wyjść analogowych napięciowych 4. NX-AO4C: 4 wyjść analogowych pradowych 5. NX-AO8V: 8 wyjść analogowych napięciowych 6. NX-AO8C: 8 wyjść analogowych pradowych 7. NX-RTD8: 8 wejść analogowych RTD 8. NX-RTD4: 4 wejść analogowych RTD 9. NX-TC8: 8 wejść analogowych termoparowych 10. NX-TC4: 4 wejść analogowych termoparowych Typy modułów zasilaczy Moduy analogowe I/ O 1. NX-POWER1 : 110/220V AC wejście, 5V 4A, 24V 0.3A Wyjście 2. NX-POWER2 : 110/ 220V AC wejście, 5V 4.5A Wyjście 3. NX-PWRDC : 24 VDC wejście, 5V 4.5A Wyjście Moduł Zasilacza 7

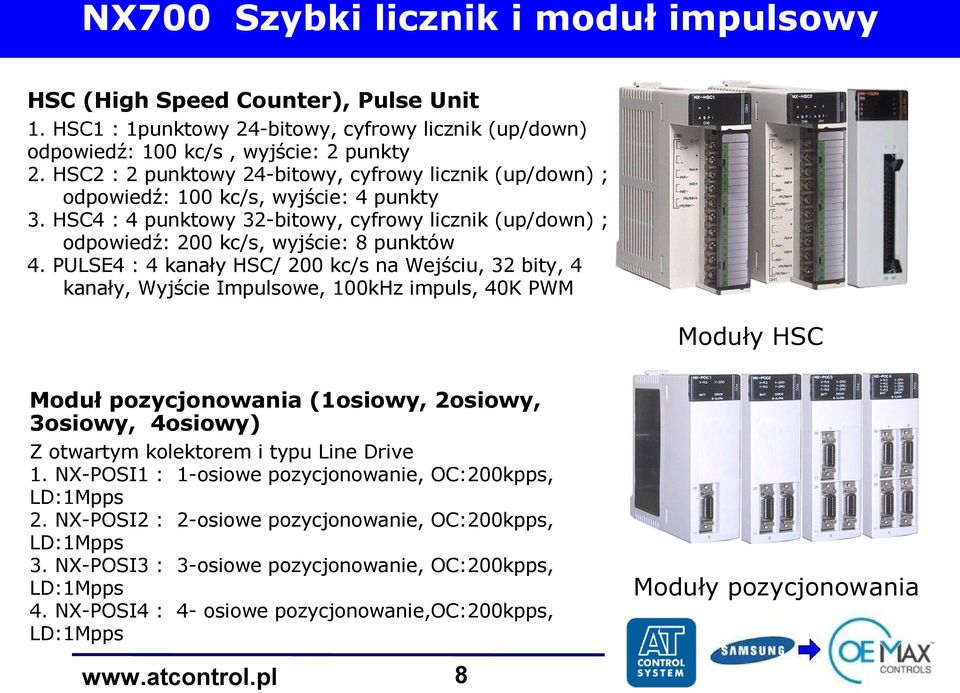

8 NX700 Szybki licznik i moduł impulsowy HSC (High Speed Counter), Pulse Unit 1. HSC1 : 1punktowy 24-bitowy, cyfrowy licznik (up/down) odpowiedź: 100 kc/s, wyjście: 2 punkty 2. HSC2 : 2 punktowy 24-bitowy, cyfrowy licznik (up/down) ; odpowiedź: 100 kc/s, wyjście: 4 punkty 3. HSC4 : 4 punktowy 32-bitowy, cyfrowy licznik (up/down) ; odpowiedź: 200 kc/s, wyjście: 8 punktów 4. PULSE4 : 4 kanały HSC/ 200 kc/s na Wejściu, 32 bity, 4 kanały, Wyjście Impulsowe, 100kHz impuls, 40K PWM Moduły HSC Moduł pozycjonowania (1osiowy, 2osiowy, 3osiowy, 4osiowy) Z otwartym kolektorem i typu Line Drive 1. NX-POSI1 : 1-osiowe pozycjonowanie, OC:200kpps, LD:1Mpps 2. NX-POSI2 : 2-osiowe pozycjonowanie, OC:200kpps, LD:1Mpps 3. NX-POSI3 : 3-osiowe pozycjonowanie, OC:200kpps, LD:1Mpps 4. NX-POSI4 : 4- osiowe pozycjonowanie,oc:200kpps, LD:1Mpps Moduły pozycjonowania 8

9 NX700 Moduły komunikacyjne NX-CCU+ (Moduł komunikacji z PC ) - 1 port RS232C (do podłączenia SCADA, panela operatorskiego, programowanie CPU); - Wbudowany protokół jednostki centralnej NX- CPU700p; - Komunikacja w sieci PLC z RS485. SCU (Moduł komunikacji szeregowej) - 2 porty RS232C/ RS485; - format transmisji: ASCII lub Binary (HEX); - bufor danych; bajtów/ 1 ramkę - RS232C : do czytnika kodów kreskowych, oscyloskopu; - RS485 : do serwonapędów, inwerterów; - Inne: komunikacja z wykorzystaniem protokołu Modbus RTU Master (programowa implementacja). Moduły SCU / CCU 9
