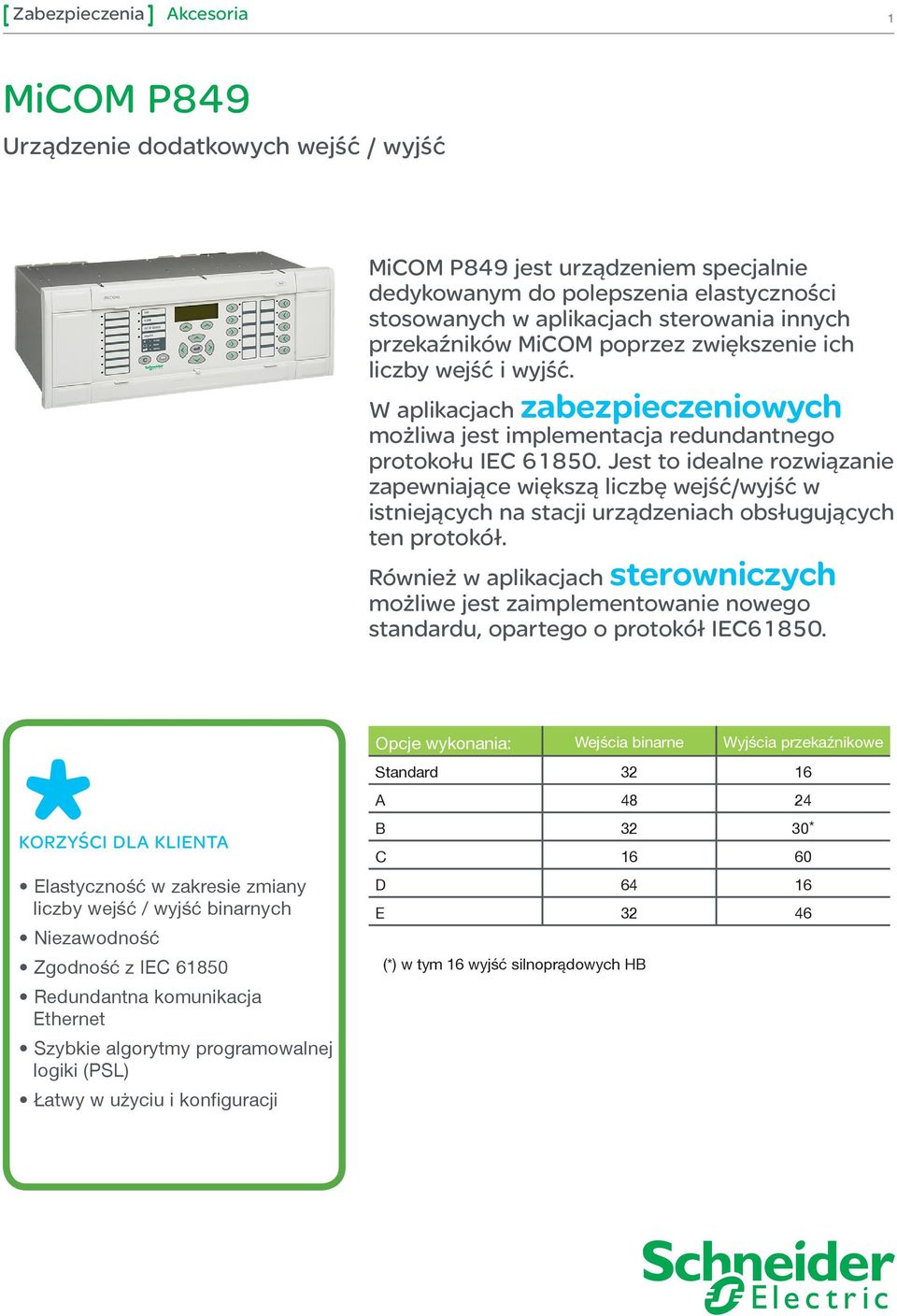

1 Zabezpieczenia Akcesoria 1 MiCOM P849 Urządzenie dodatkowych wejść / wyjść MiCOM P849 jest urządzeniem specjalnie dedykowanym do polepszenia elastyczności stosowanych w aplikacjach sterowania innych przekaźników MiCOM poprzez zwiększenie ich liczby wejść i wyjść. W aplikacjach zabezpieczeniowych możliwa jest implementacja redundantnego protokołu IEC Jest to idealne rozwiązanie zapewniające większą liczbę wejść/wyjść w istniejących na stacji urządzeniach obsługujących ten protokół. Również w aplikacjach sterowniczych możliwe jest zaimplementowanie nowego standardu, opartego o protokół IEC KORZYŚCI DLA KLIENTA Elastyczność w zakresie zmiany liczby wejść / wyjść binarnych Niezawodność Zgodność z IEC Redundantna komunikacja Ethernet Szybkie algorytmy programowalnej logiki (PSL) Łatwy w użyciu i konfiguracji Opcje wykonania: Wejścia binarne Wyjścia przekaźnikowe Standard A B 32 30* C D E (*) w tym 16 wyjść silnoprądowych HB

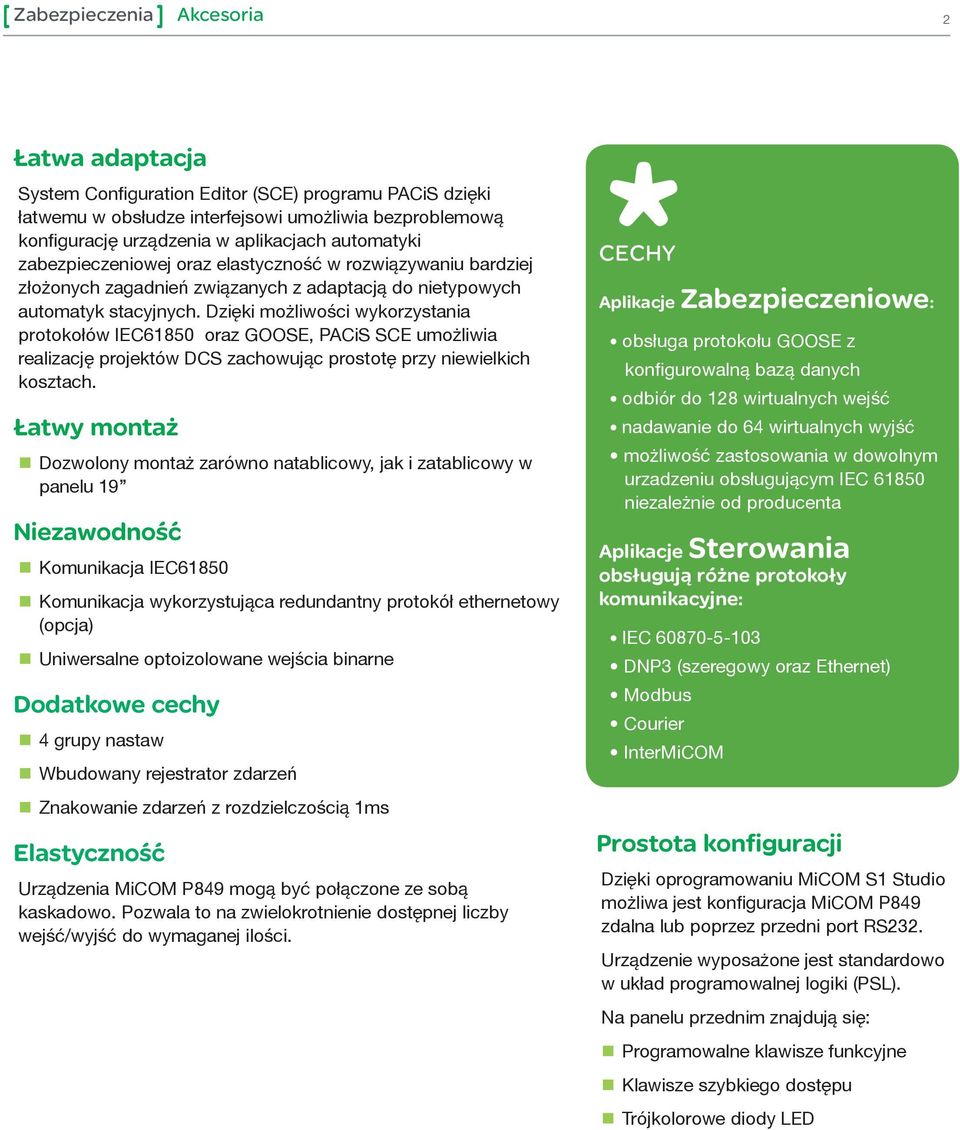

2 Zabezpieczenia Akcesoria 2 Łatwa adaptacja System Configuration Editor (SCE) programu PACiS dzięki łatwemu w obsłudze interfejsowi umożliwia bezproblemową konfigurację urządzenia w aplikacjach automatyki zabezpieczeniowej oraz elastyczność w rozwiązywaniu bardziej złożonych zagadnień związanych z adaptacją do nietypowych automatyk stacyjnych. Dzięki możliwości wykorzystania protokołów IEC61850 oraz GOOSE, PACiS SCE umożliwia realizację projektów DCS zachowując prostotę przy niewielkich kosztach. Łatwy montaż Dozwolony montaż zarówno natablicowy, jak i zatablicowy w panelu 19 Niezawodność Komunikacja IEC61850 Komunikacja wykorzystująca redundantny protokół ethernetowy (opcja) Uniwersalne optoizolowane wejścia binarne Dodatkowe cechy 4 grupy nastaw Wbudowany rejestrator zdarzeń Znakowanie zdarzeń z rozdzielczością 1ms Elastyczność Urządzenia MiCOM P849 mogą być połączone ze sobą kaskadowo. Pozwala to na zwielokrotnienie dostępnej liczby wejść/wyjść do wymaganej ilości. CECHY Aplikacje Zabezpieczeniowe: obsługa protokołu GOOSE z konfigurowalną bazą danych odbiór do 128 wirtualnych wejść nadawanie do 64 wirtualnych wyjść możliwość zastosowania w dowolnym urzadzeniu obsługującym IEC niezależnie od producenta Aplikacje Sterowania obsługują różne protokoły komunikacyjne: IEC DNP3 (szeregowy oraz Ethernet) Modbus Courier InterMiCOM Prostota konfiguracji Dzięki oprogramowaniu MiCOM S1 Studio możliwa jest konfiguracja MiCOM P849 zdalna lub poprzez przedni port RS232. Urządzenie wyposażone jest standardowo w układ programowalnej logiki (PSL). Na panelu przednim znajdują się: Programowalne klawisze funkcyjne Klawisze szybkiego dostępu Trójkolorowe diody LED

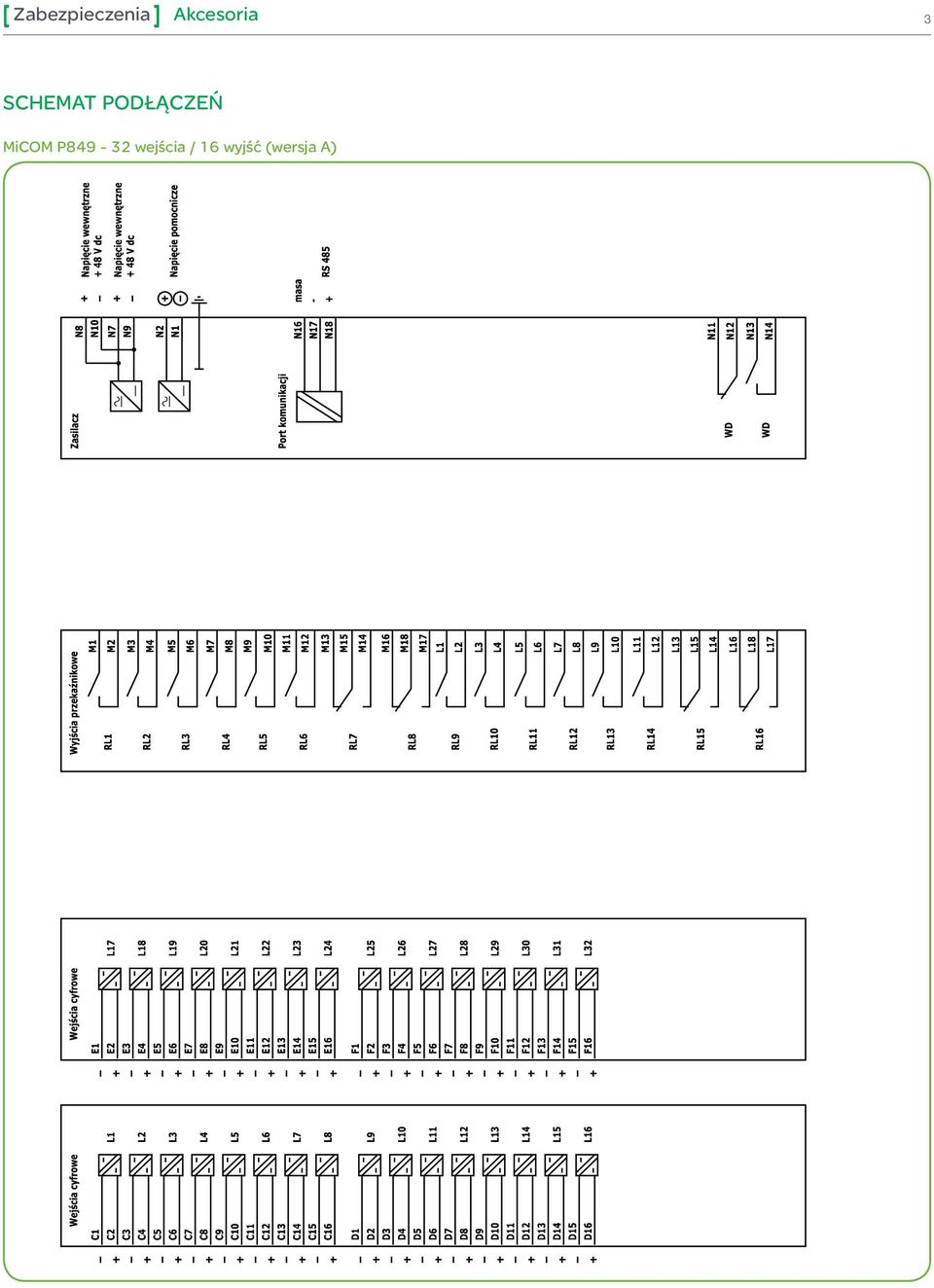

3 Zabezpieczenia Akcesoria 3 MiCOM P wejścia / 16 wyjść (wersja A)

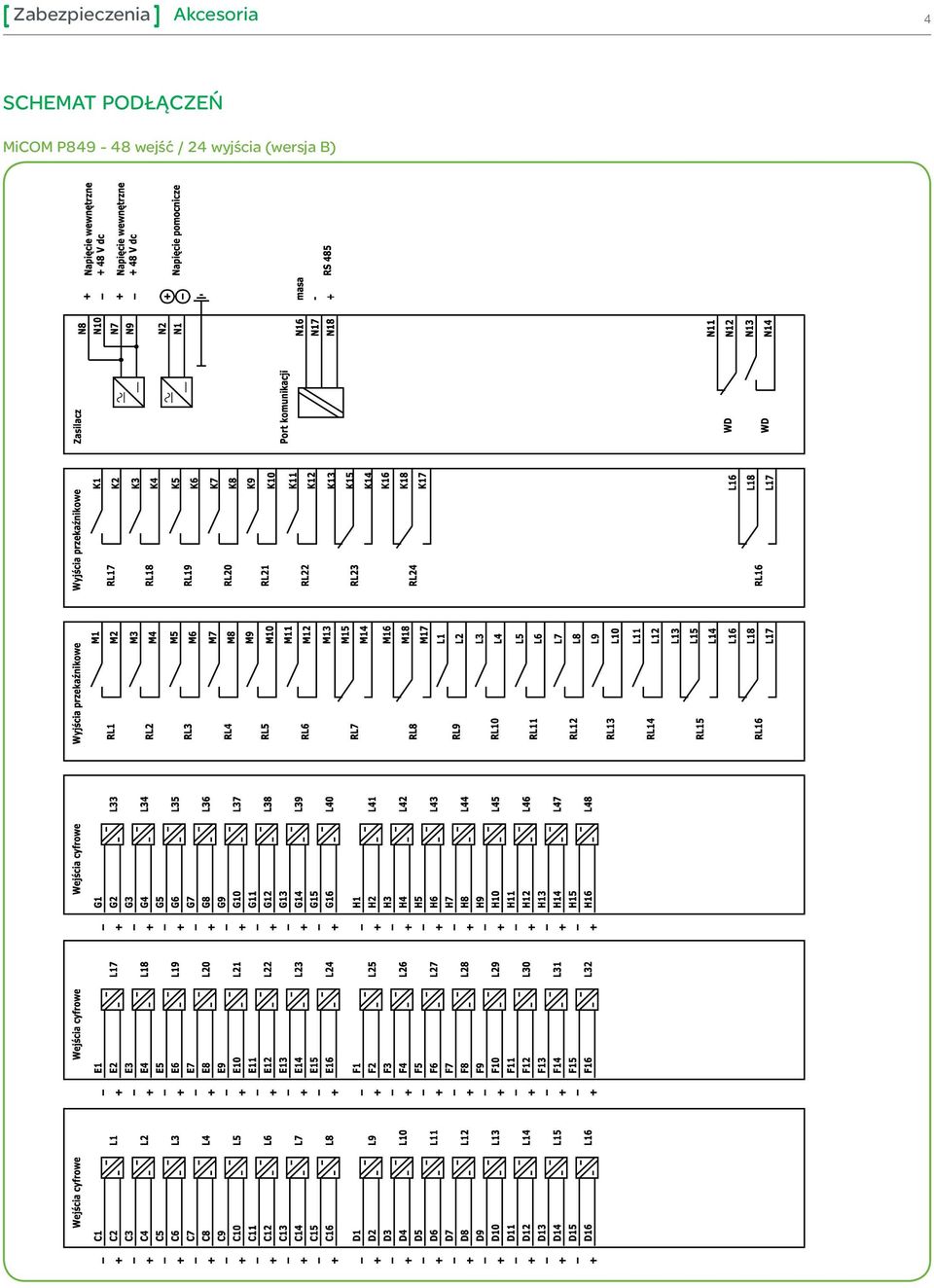

4 Zabezpieczenia Akcesoria 4 MiCOM P wejść / 24 wyjścia (wersja B)

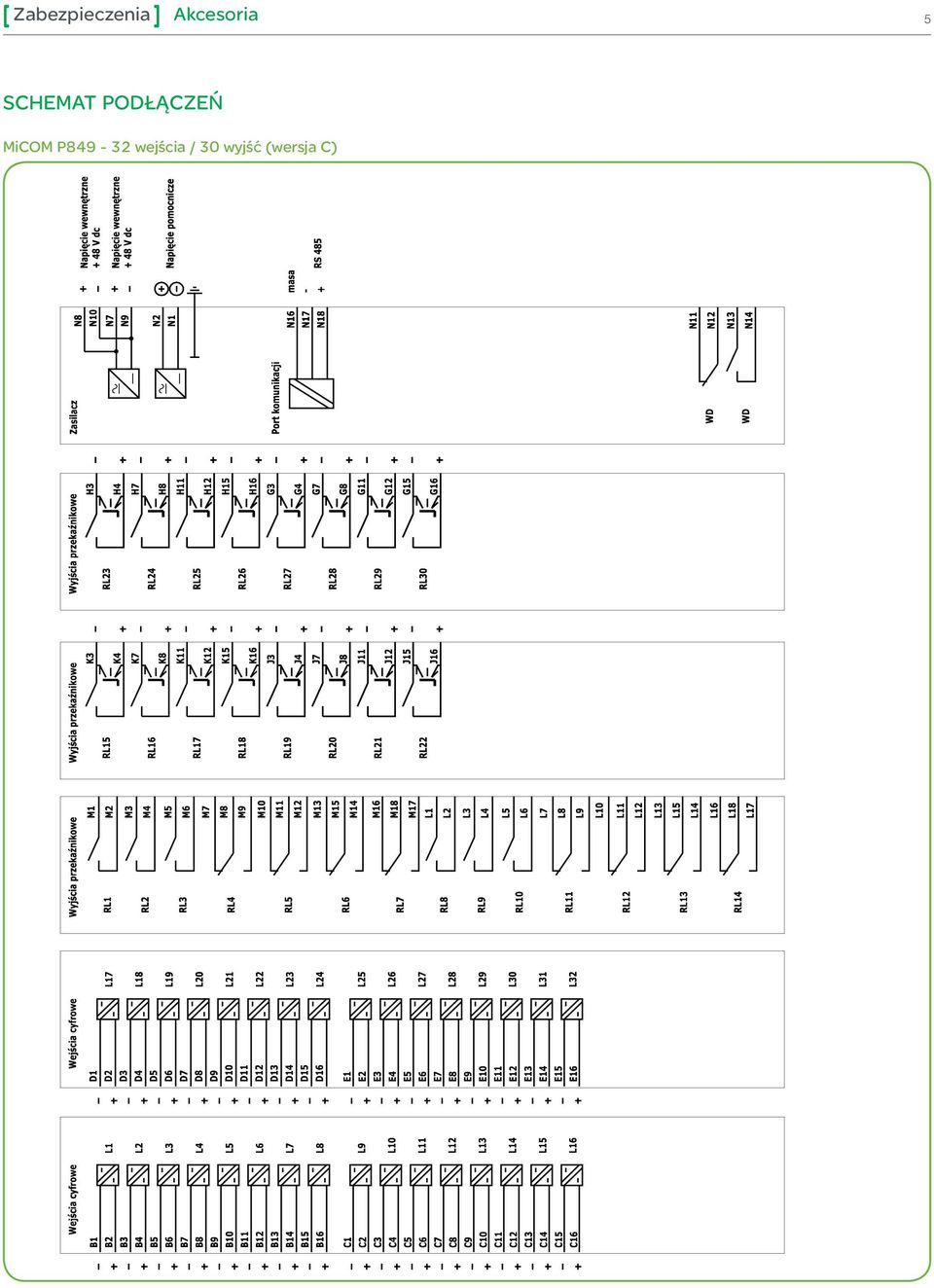

5 Zabezpieczenia Akcesoria 5 MiCOM P wejścia / 30 wyjść (wersja C)

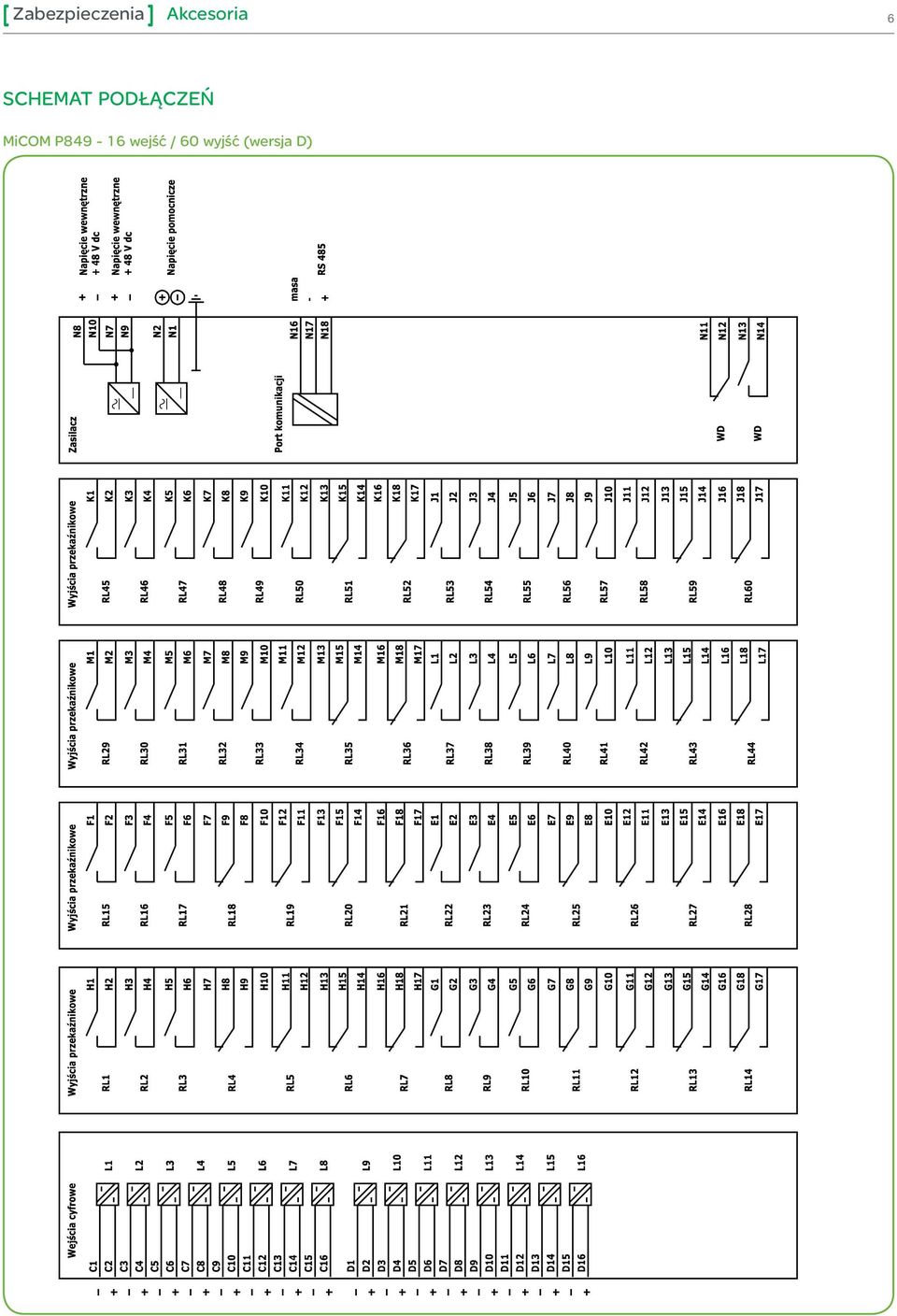

6 Zabezpieczenia Akcesoria 6 MiCOM P wejść / 60 wyjść (wersja D)

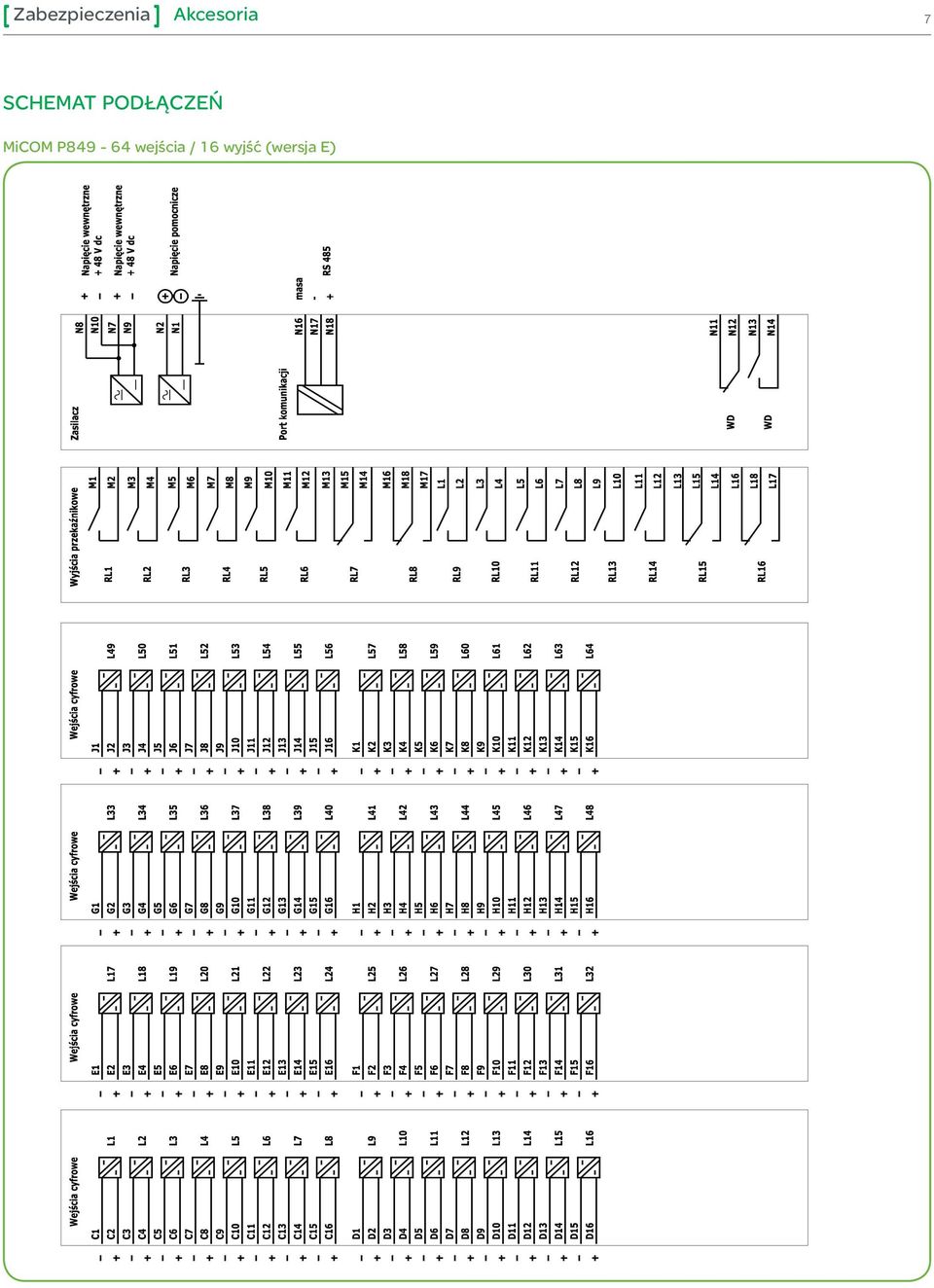

7 Zabezpieczenia Akcesoria 7 MiCOM P wejścia / 16 wyjść (wersja E)

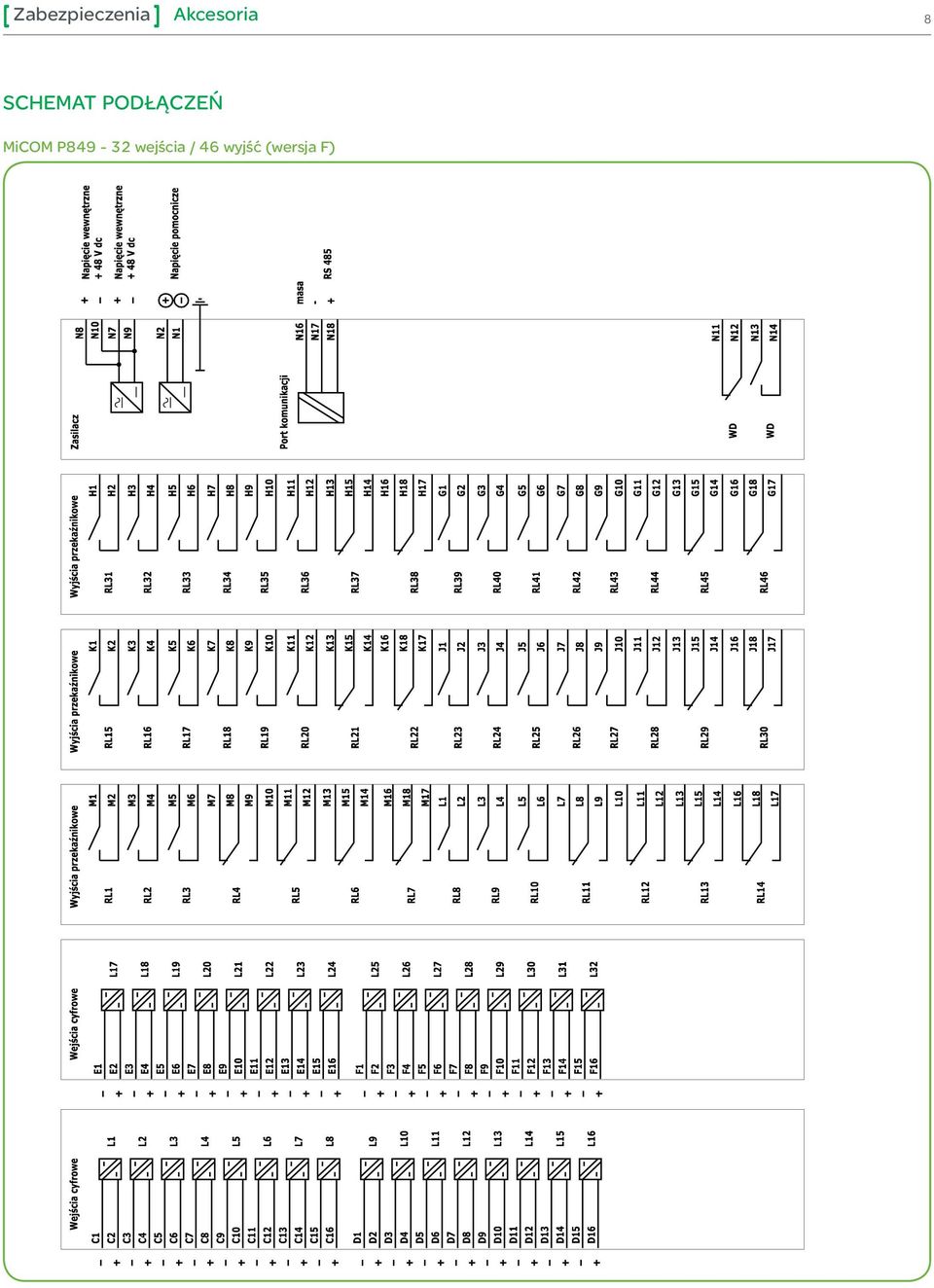

8 Zabezpieczenia Akcesoria 8 MiCOM P wejścia / 46 wyjść (wersja F)

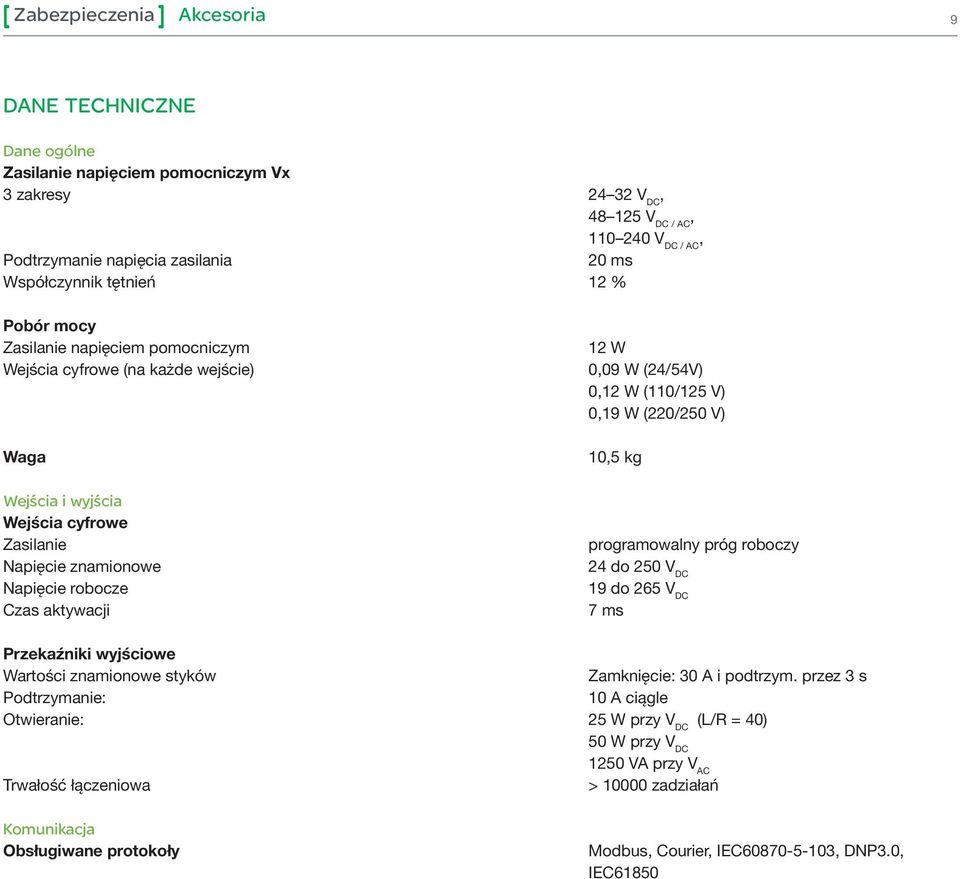

9 Zabezpieczenia Akcesoria 9 DANE TECHNICZNE Dane ogólne Zasilanie napięciem pomocniczym Vx 3 zakresy V DC, V DC / AC, V DC / AC, Podtrzymanie napięcia zasilania 20 ms Współczynnik tętnień 12 % Pobór mocy Zasilanie napięciem pomocniczym Wejścia cyfrowe (na każde wejście) Waga Wejścia i wyjścia Wejścia cyfrowe Zasilanie Napięcie znamionowe Napięcie robocze Czas aktywacji 12 W 0,09 W (24/54V) 0,12 W (110/125 V) 0,19 W (220/250 V) 10,5 kg programowalny próg roboczy 24 do 250 V DC 19 do 265 V DC 7 ms Przekaźniki wyjściowe Wartości znamionowe styków Zamknięcie: 30 A i podtrzym. przez 3 s Podtrzymanie: 10 A ciągle Otwieranie: 25 W przy V DC (L/R = 40) 50 W przy V DC Trwałość łączeniowa Komunikacja Obsługiwane protokoły 1250 VA przy V AC > zadziałań Modbus, Courier, IEC , DNP3.0, IEC61850
