1 SERIA AC30 / AC70 /nowa generacja falowników/

2 ul. P. Gojawiczyńskiej Gliwice Tel/fax: AUTORYZOWANY DYSTRYBUTOR FIRMY PARKER

3 FALOWNIKI SERII AC30/AC70 AC30/AC70 jedna rodzina : Identyczny moduł mocy Tan sam wygląd i cechy Identyczne programowanie Identyczny pulpit obsługi Identyczna komunikacja i opcje Wejść/Wyjść Moc do 110kW Wkrótce wyższe moce Proste programowanie i instalacja

4 WIZJA PRODUKTU AC30 Versatile Drive Pulpit obsługi AC70 & AC70S Expert Drive AC3xx Moduł sterujący I/O moduł opcji dodatkowych AC7xx Moduł sterujący Moduł opcji systemowych Moduł opcji sprzężeń Moduł opcji komunikacji

5 TYPY OBUDOWY Frame H Frame J Frame F Frame G Frame D Frame E <110kW <5.5kW <11kW <18kW <37kW <75kW

6 ZAKRES MOCY 400V Normal Duty Frame KW HP Przeciążalność: Normalne przeciążenie: 110% przez 60s co każde 300s. Przeciążenie pompa/wentylator: 180% przez 3s. 150% przez 10s

7 WSPÓŁPRACA Z DOWOLNYM SILNIKIEM AC Silnik indukcyjny /indukcyjny, serwo, silnik momentowy/ Rodzaj sterowania Versatile Expert V/Hz SV CLV Silnik PMAC SV CLV Silnik PMAC do Field weakening wrzeciona Silnik AFE All motors Speed control Torque control Performance Position control Phase locking and registration control Static and dynamic motor control Podobnie jak 650V Podobnie jak 890 Sterowanie wektorowe z zamkniętą pętlą sprzężenia zwrotnego tylko dla falowników Expert

8 SERIA AC70 /duże możliwości dla różnych aplikacji/ Budowa modułowa Minimalna ilość części Elastyczne zastosowanie i programowanie Falownik samodzielny lub na wspólna szynę DC Posiada Powłokę ochronną 3C3 płytek Dzielone chłodzenie Ethernet w standardzie 2 Porty : programowania i Web Server Zaawansowanie bezpieczeństwo SLS, SS1, SS2, SD,

9 ELASTYCZNY PROJEKT Samodzielny napęd AC-AC Przetwornik DC-AC Moduł zasilania AC-DC Możliwość zasilania z szyny DC Zewnętrzny moduł zasilania ze wspólnej szyny DC bezpiecznikami

10 ARCHITEKTURA FALOWNIKA Field-Bus Connector Safety Option I/O Internal Build Option New Op-Station up Field-Bus Option up up Advanced Safety Option 2x4 Grouped Safe Digital In 1x2 Safe Digital Out 2 Pulse Out 2x Encoder In 3x Safe Digital Out 3x Digital Out PC Programming Port Status LED Parallel Connector Parallel Connector 0V, +24V, -10V, +10V Analog I/O Digital I/O Relay Outputs User Terminals up Application Specific I/O Option Parallel Connector Parallel Connector Base I/O Terminals Parallel Connector Op Stn Enet up Enet Motor Control & Application Processor Parallel Connector Parallel Connector Power Board Interface (Parallel) Aux. +24V STO Daisy-chain Ethernet Op-Station Port SD Memory Card Slot 2 Status LED 7-Segment LED Parallel Connector Parallel Connector PC running new tool 2x Encoder In 1x Pulse Encoder RTX 2x Marker Inputs Digital I/O Motion Bus up cpld System Board Option System Board Terminals OR cpld Feedback Option Motor Feedback Terminals HTTL +15V Pulse Encoder RS485 +5V Pulse Encoder Sin/Cos Endat Sin/Cos Hiperface Resolver 1x Encoder In 1x Pulse Encoder RTX

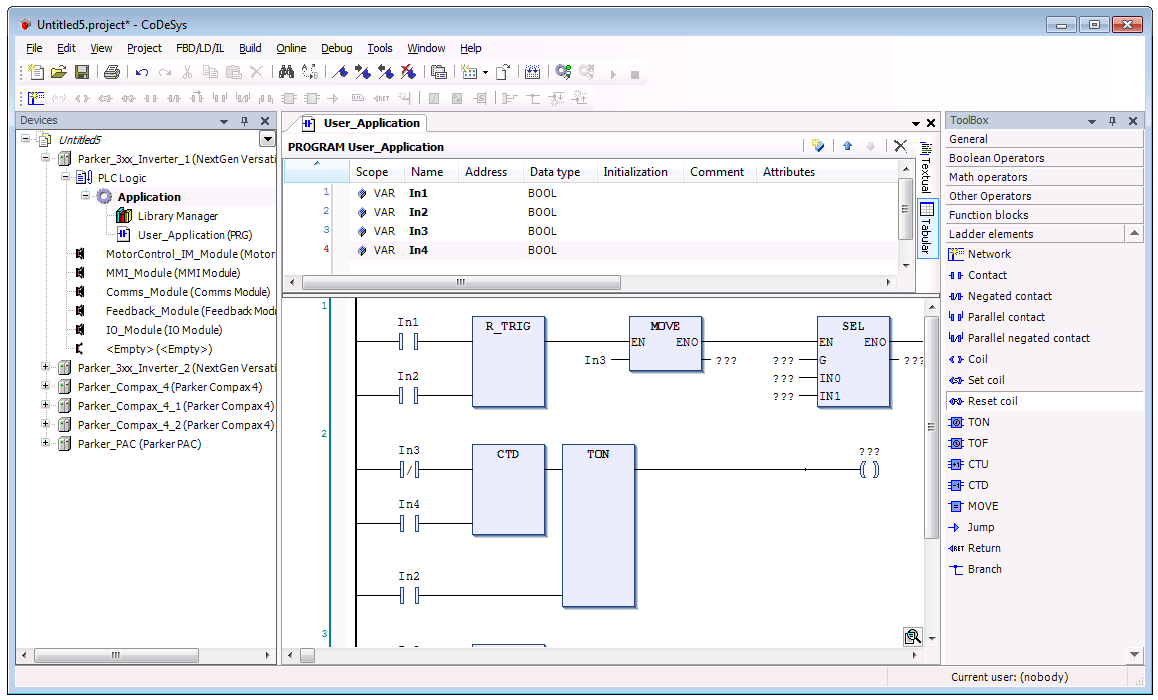

11 OPROGRAMOWANIE AC70 Platforma CoDeSys Specyfika falownika uwzględniona w interfejsie Wspólna biblioteka AUG dla grafiki, fontów i styli Wspólny słownik Zawiera wszystkie obecne bloki funkcyjne charakterystyczne dla falowników SSD SSDE Inverter EME Servo EMN PAC AUG Library

12 APLIKACJE Falowniki Versatile Płynna regulacja i oszczędności Pompy; wentylatory; kompresory Falowniki Expert Automatyzacja procesów Wszechstronne aplikacje Rejestracja 100% 80% 50% Prędkość 80% 100%

13 WAŁ ELEKTRONICZNY śledzenie fazy Szybkie przesyłanie danych EtherCAT Peer to Peer & Opcje enkoderów Falownik Falownik Falownik Falownik Falownik System boards Zadawanie Zadawanie Zadawanie Zadawanie ENKODER MASTER Enkoder Slave Enkoder Slave Enkoder Slave Enkoder Slave Silnik Silnik Silnik Silnik Silnik

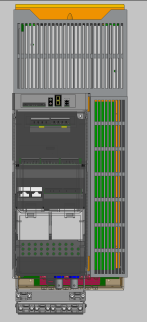

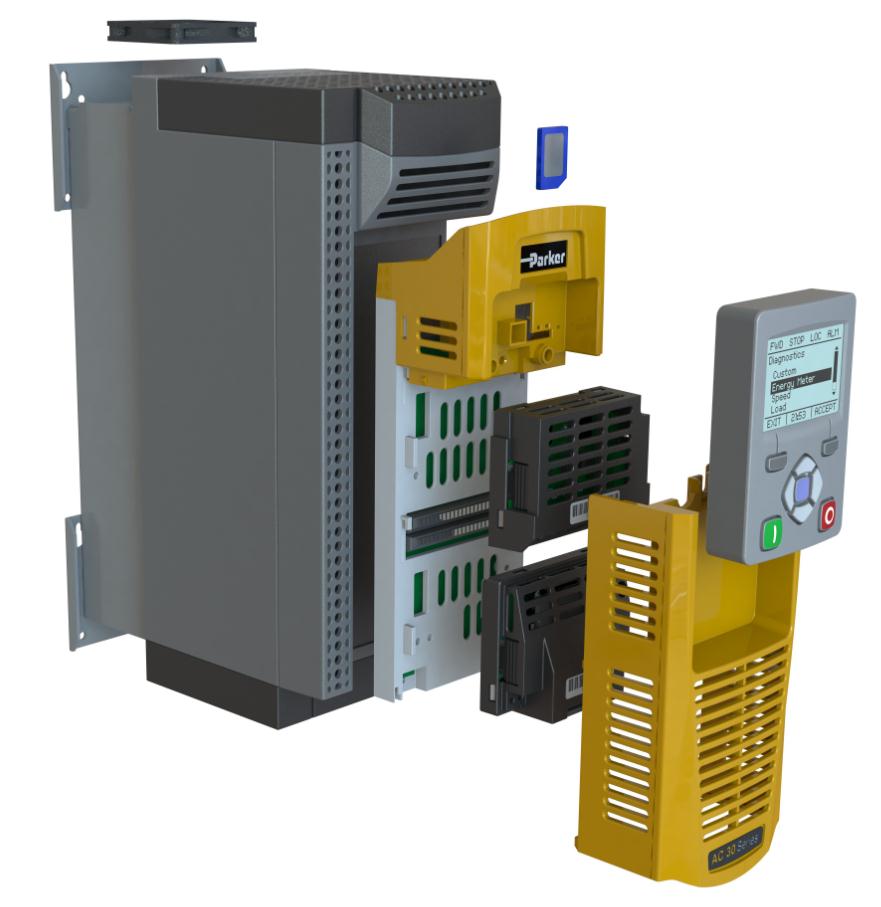

14 BUDOWA MODUŁOWA Łatwy dostęp do szyny DC i do zacisków opcji hamowania Zaprojektowane dla różnych środowisk powłoka ochronna Wewnętrzny dławik DC dla redukcji harmonicznych Wewnętrzny filtr STO Karta SD Wpisywanie/odczytywanie klonowanie Graficzny pulpit obsługi Proste i szybkie programowanie Stopień ochrony obudowy IP55 Szybka i prosta instalacja Zaciski sprężynowe Prosty dostęp do zacisków silnika Aplikacje macro Moduły opcjonalne Komunikacji Wejść/Wyjść Moduł sterujący wyjmowany

15 Napięcie zasilania 380VAC 480VAC+/-10% Częstotliwość: 48 do 63Hz Moc ,0 kw zmienny moment Częstotliwość wyjściowa Do 1600 Hz Częstotliwość kluczowania 4 do 16 khz Control module I/O 2 x wejście analogowe 2 x wyjście analogowe 6 x wejście cyfrowe 4 x cyfrowe wejście lub wyjście 1 x wejście dla termistora silnika Komunikacja Profibus Profinet Canopen ControlNet Opcjonalne Wejścia/Wyjścia Zegar czasu rzeczywistego Analogowe i Cyfrowe DANE TECHNICZNE DeviceNet Modbus TCP Ethernet IP BacNet Temperatura otocznie w czasie pracy C, bez mrozu C obniżenie dla obciążenia pompa/wentylator Stopień ochrony obudowy IP20 Bezpieczeństwo EN13849 Ple/SIL3 STO as standard Karta SD Łatwe klonowanie parametrów Wpisywanie i wyczytywanie programu Rejestracja danych Graficzny pulpit obsługi Wiele linii wyświetlania Szybkie ustawienie Aplikacje Macro Monitoring energii IP55 Integrated Ethernet Programowanie Web Server

16 OPCJE WEJŚĆ/WYJŚĆ Specyficzne Aplikacje zwiększenie Wejść/Wyjść Prosta instalacja i konfiguracja Sprężynowe listwy zaciskowe Prosty montaż Instalacja modułów typu Clip Niezbędna dla zaawansowanych aplikacji Macro Opcjonalne Wejścia/Wyjścia Zegar czasu rzeczywistego Termistor 2 x przekaźnik wyjściowy 6 x cyfrowe Wejście/Wyjście 3 x wejście analogowe

17 MODUŁY KOMUNIKACJI Prosta instalacja i uruchomienie Konfiguracja z pulpitu obsługi Profibus Profinet Controlnet Devicenet CanOpen Bacnet IP Bacnet MSP Ethernet IP Modbus TCP CC LINK

18 KARTA PAMIĘCI SD Wgranie / kopiowanie aplikacji Elastyczne rozwiązanie za niską cenę Można używać dowolnej karty SD Klonowanie Rejestracja parametrów Możliwość prostej zmiany parametrów aplikacji

19 GRAFICZNY PULPIT OBSŁUGI Wiele linii wyświetlania Szybkie uruchomienie Aplikacje macro Monitoring 4 parametrów Sterowanie lokalne Monitoring energii Timer falownika i procesu

20 PYTANIA PROSZĘ PRZESYŁAĆ DO NASZEJ FIRMY Telefon : ;
