Nowości w RoofCon i TrussCon wersja 2016

Wielkość: px

Rozpocząć pokaz od strony:

Download "Nowości w RoofCon i TrussCon wersja 2016"

Aleksandra Kaczmarczyk
7 lat temu
Przeglądów:

1 01/03/2016 Nowości w RoofCon i TrussCon wersja 2016 Lista wysyłkowa Imię Data Podpis Komentarz 1

2 01/03/2016 Ogólnie Ogólnie TrussCon i RoofCon Nowe rozwiązanie dla wydruków do formatu PDF Zarówno TrussCon jak i RoofCon mogą teraz korzystać ze zintegrowanej z systemem Windows drukarki (Microsoft XPS) do wydruków w formacie PDF. Oznacza to, że nie jesteśmy już dłużej zależni od programu PDF Creator (który wcześniej rekomendowaliśmy do drukowania dokumentów do formatu PDF). Jeżeli we wcześniejszych wersjach zdarzały się problemy z programem PDF Creator, to należy wypróbować nowy typ drukarki. Jeżeli wcześniej nie pojawiały się problemy, to zalecamy pozostanie przy starych ustawieniach.. Aby używać drukarki XPS należy zmienić ustawienie PDF-drukarka w TrussCon Plik Ustawienia Różne Różne Drukarka. Po wyborze drukarki XPS w TrussConie, zarówno TrussCon jak i RoofCon będą zapisywały pliki XPS, które zostaną automatycznie przekonwertowane na dokument w formacie PDF. 3

3 01/03/2016 RoofCon Zredukowane obciążenie stałe dla ssania Wprowadzone zostało ustawienie umożliwiające używanie obciążeń stałych o innej wartości w kombinacjach obciążeń, w których występuje ssanie. Ustawienie to wprowadzono w następujących normach: RO, PL, HU, FI, DK, DE i AT. Wartości dla obciążeń stałych mogą być ustawione w Ustawienia wiązara Obciążenia stałe. Po wprowadzeniu tych wartości do RoofCona, zostaną one automatycznie przeniesione do TrussCona. Wartość domyślna obciążenia stałego dla ssania ustawiona jest na 500 N/m2 dla dachu/pasa górnego oraz 150 N/m2 dla stropu/pasa dolnego. Uwaga Ustawienie to wcześniej dostępne było tylko w normach szwedzkiej, norweskiej oraz w krajach bałtyckich. 5

01/03/2016 TrussCon Ogólnie TrussCon Nowe przypadki obciążeń i kombinacje obciążeń We wszystkich Eurokodach dodane zostały dwa nowe przypadki obciążeń i dwie nowe kombinacje obciążeń, aby lepiej

Zazwyczaj najbardziej niekorzystną kombinację obciążeń z ssaniem powoduje wiatr na szczyt i tak też było w poprzednich wersjach programu.

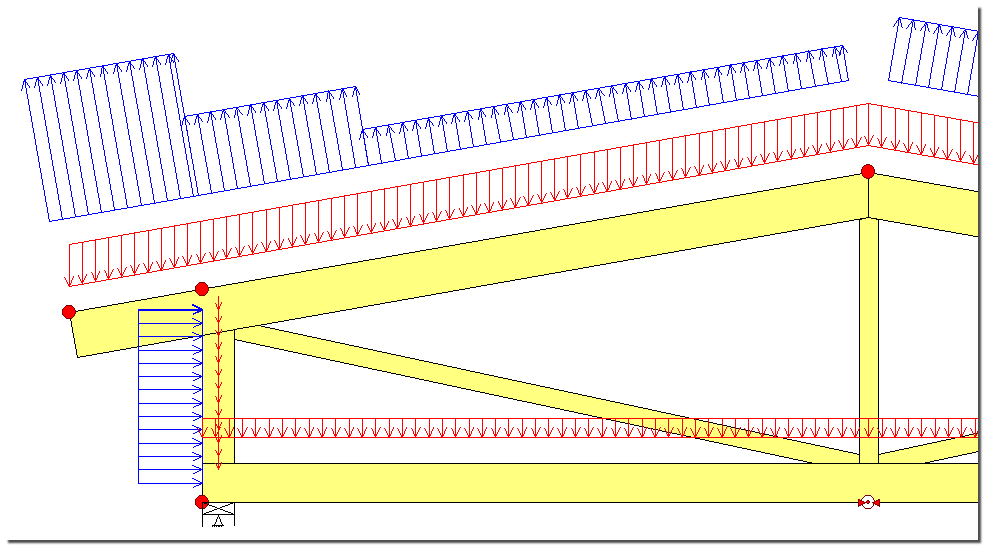

4 01/03/2016 TrussCon Ogólnie TrussCon Nowe przypadki obciążeń i kombinacje obciążeń We wszystkich Eurokodach dodane zostały dwa nowe przypadki obciążeń i dwie nowe kombinacje obciążeń, aby lepiej odwzorować obciążenie wiatrem z lewej/prawej strony z ssaniem, również na stronie nawietrznej. Zazwyczaj najbardziej niekorzystną kombinację obciążeń z ssaniem powoduje wiatr na szczyt i tak też było w poprzednich wersjach programu. Ale przy wietrze na szczyt dostajemy ssanie pod okapem, a to może powodować, że wiatr z lewej/prawej z ssaniem, po stronie nawietrznej, da gorsze wartości dla wiązarów dwuspadowych o małym nachyleniu. Zazwyczaj największe całkowite ssanie spowodowane będzie przez wiatr na szczyt, ale nowe kombinacje mogą powodować większe wytężenie w pobliżu okapu/wspornika. Wiatr na szczyt Wiatr z lewej z ssaniem po stronie nawietrznej. Uwaga Te dwie nowe kombinacje zostały dołączone jako domyślne dla nowych wiązarów. 6

5 01/03/2016 TrussCon Zredukowane obciążenie stałe dla ssania Pojawiło się nowe ustawienie w Obciążenia Obciążenia umożliwiające określenie obciążenia stałego, które powinno być użyte podczas obliczania ssania. Ustawienie to dostępne jest we wszystkich Eurokodach (dodano je w normach RO, PL, HU, FI, DK, DE i AT). Wartość domyślna obciążenia stałego dla ssania ustawiona jest na 500 N/m2 dla dachu/pasa górnego oraz 150 N/m2 dla stropu/pasa dolnego. Uwaga Ustawienie to wcześniej dostępne było tylko w normach szwedzkiej, norweskiej oraz w krajach bałtyckich. Większe wykresy ugięć Możliwe jest drukowanie rysunków ugięć dla tylko jednej kombinacji obciążeń na stronie, aby uzyskać większe wykresy. Odpowiedni arkusz wydruku dla tej funkcjonalności można wybrać w Plik Ustawienia Wydruk Arkusze wydruków. Należy pamiętać o zaznaczeniu okienka Więcej, aby zobaczyć arkusz ugięcia. 7

6 01/03/2016 TrussCon Dodano charakterystyki materiałowe dla płytek Charakterystyki materiałowe dla płytek kolczastych dostępne są teraz na wydrukach. Informacja ta dostępna jest razem z charakterystykami materiałowymi dla drewna. 8

7 Skróty klawiszowe w TrussCon F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 Tryb konturów (włącz/wyłącz) Tryb płytek (włącz/wyłącz) Tryb edycji wydruku (włącz/wyłącz) Przelicz wiązar ponownie Powrót do RoofCon Kliknij i przeciągnij węzeł (również Ctrl + Shift + D) Zmierz Główne wymiary Obliczenia Tryb grupowania Jig (włącz/wyłącz) < Przesuń niebieską linie RoofCon do tyłu > Przesuń niebieska linie RoofCon do przodu Shift + F2 Shift + F3 Shift + F4 Shift + F5 Shift + F6 Shift + F7 Shift + F8 Shift + F9 Shift + F11 Shift + F12 Model statyczny (pokaż/ukryj) Podpory tarcica/statyka (pokaż /ukryj) Przekroje RoofCon (pokaż/ukryj) Linie konstrukcyjne (pokaż /ukryj) Obiekty rysunku (pokaż/ukryj) Odległości podziałów (pokaż/ukryj) Linie wymiarowe (pokaż /ukryj) Numerowanie grup tarcicy (pokaż /ukryj) Rozmiar tarcicy (pokaż/ukryj) Rozmiar płytki (pokaż/ukryj) Ctrl + NUM+ Ctrl + NUM- Ctrl + D Ctrl + F Ctrl + G Ctrl + I Ctrl + Shift + I Ctrl + L Ctrl + M Ctrl + N * Ctrl + O * Ctrl + P * Ctrl + Q Ctrl + R Ctrl + S * Ctrl + W Ctrl + Y * Ctrl + Z * Ctrl + < Następny przypadek czasowy Poprzedni przypadek czasowy Obliczenia Odwróć wszystkie krzyżulce Siatka (pokaż/ukryj) Import DXF katalog ogólny Import DXF katalog roboczy Zablokuj wszystkie łączniki i drewno Główne wymiary Nowy projekt Otwórz Drukuj Wycen & Ustawienia Zapisz wiązar i przejdź do RoofCon Zapisz Kreator Przywróć Cofnij Przełącz pomiędzy niebieskimi liniami Ctrl + Shift + F9 Pokaż ugięcia przeciążonych (w niektórych normach) Ctrl + Shift + B Tło DXF (pokaż/ukryj) Ctrl + Shift + D Ctrl + Shift + M Ctrl + Shift + S Kliknij i przeciągnij węzły Wiązar odb. lustrzane Automatyczne zł. na długość Ctrl + F1 Ctrl + F2 Ctrl + F3 Ctrl + F4 Ctrl + F5 Ctrl + F6 Ctrl + F7 Ctrl + F8 Ctrl + F9 Ctrl + F10 Ctrl + F11 Ctrl + F12 Ctrl + 1 Ctrl + 2 Ctrl + 3 Ctrl + 4 Ctrl + PgUp Ctrl + PgDn Kreator Parametry wiązara Parametry tarcicy Obciążenia standardowe Kombinacje obciążeń Obciążenia równomierne Obciążenia skupione Obciążenia zmienne Wyświetlanie wyników Pokaż wykresy Pokaż kombinacje obciążeń Wycena Współrzędne absolutne Współrzędne względne Współrzędne biegunowe Biegunowe po X Pokaż poprzedni typ wydruku (edytowanie tekstu) Pokaż następny typ wydruku (edytowanie tekstu) Alt + F4 * Tab Shift + Tab Ctrl + Tab Home Ctrl + Home Shift + klawisz strzałki Shift + kliknij i przeciągnij krzyżulec Shift + kliknij i przeciągnij prawy klawisz myszy Klawisze strzałek PgDn PgUp Ctrl + klaw. strzałek / PgUp / PgDn + i na klaw. numerycznej Kółko myszy Zamknij program Następny wiązar z listy Poprzedni wiązar na liście Przełącz do poprzedniego wiązara Zoom wszystko Zoom poprzedni Zmień wzór skratowania Wstawienie krzyżulca z podwójnym podwójnym docięciem Łapka - przesuwanie Przesuwanie widoku powoli Przesuwanie widoku w dół, długi krok Przesuwanie widoku w górę, długi krok Przesuwanie potrójnym krokiem Przełączanie wykresów i podglądu obciążeń od różnych kombinacji obciążeniowych Zoom dynamiczny * = Windows standard

8 Skróty klawiszowe w RoofCon F2 * F3 F4 F5 F6 * F7 F8 F9 F10 Alt + Backspace Alt + kliknięcie Alt + Enter Alt + F4 * Home Ctrl + Home End Enter Esc Esc na liście wiązarów Ctrl + Shift + Tab Ctrl + Tab Shift + kliknij i przeciągnij z prawym przyciskiem myszy Arrow keys Mouse wheel Zmień nazwę wiązara na liście Przechodzenie pomiędzy widokami 2D i 3D Podgląd wydruku Odśwież Przełączanie pomiędzy listą wiązarów a oknem głównym Auto-Wiązary Zmierz Auto-Nowy dla wszystkich lub wybranych wiązarów wcześniej nie zdefiniowanych Auto-Nowy + Obliczenia dla wszystkich lub wybranych wiązarów Krok w tył w poleceniu Przesuń punkt odniesienia w poleceniu Wyświetlanie właściwości w poleceniu Zamknij program Zoom wszystko Zoom poprzedni Oddal Wykonanie polecenia Anuluj komendę Anulowanie wyboru Poprzedni dokument Następny dokument Łapka - przesuwanie Przesuwanie widoku powoli Zoom dynamiczny Ctrl + Shift + 1,2,3,4,5 Ctrl + 1 Ctrl + 2 Ctrl + 3 Ctrl + A * Ctrl + Shift + B Ctrl + C * Ctrl + F Ctrl + F4 * Ctrl + G Ctrl + I Ctrl + Shift + I Ctrl + Shift + Alt + I Ctrl + M Ctrl + Shift + M Ctrl + N * Ctrl + O * Ctrl + Shift + O Ctrl + P * Ctrl + Shift + P Ctrl + Q Ctrl + R Ctrl + S * Ctrl + Shift + S Ctrl + T Ctrl + V * Ctrl + W Ctrl + X * Ctrl + Y * Ctrl + Z * Program zewnętrzny 1-5 Absolutne współrzędne Względne współrzędne Współrzędne biegunowe Zaznacz wszystko Pokaż tło Kopiuj wszystko Zapytanie Zamknięcie okna Siatka (pokaż/ukryj) Import ogólnie Import wiązarów DXF Import wiązarów Zaznacz obiekt Wyślij pocztę Nowy projekt Otwórz Otwórz plik archiwum Drukuj Konfigurator wydruku Wycena Zaznacz obszar Zapisz Zapisz plik archiwum Zaznacz wszystkie wiązary Wklej Kreator dachu Wytnij wszystko Przywróć Cofnij Skróty klawiszowe w 3D F3 Klaw. numeryczna (1, 2, 3 etc.) Tab/Shift Tab F6 * Home PgDn PgUp Przełączanie pomiędzy 2D i 3D Idź do widoku (1, 2, 3, etc.) Następny/Poprzedni widok Przełączanie pomiędzy listą wiązarów a oknem głównym Zoom wszystko Przybliż Oddal Lewy klawisz myszy Shift + lewy klawisz myszy Shift + kliknij i przeciągnij z prawym przyciskiem muszy Klawisze strzałek Shift + Kl. strzałek Ctrl + Kl. strzałek Obracanie Obracanie z przybliżaniem/oddalaniem Łapka - przesuwanie Przesuwanie powoli Obracanie Obracanie według punktu widzenia użytkownika * = Windows standard
