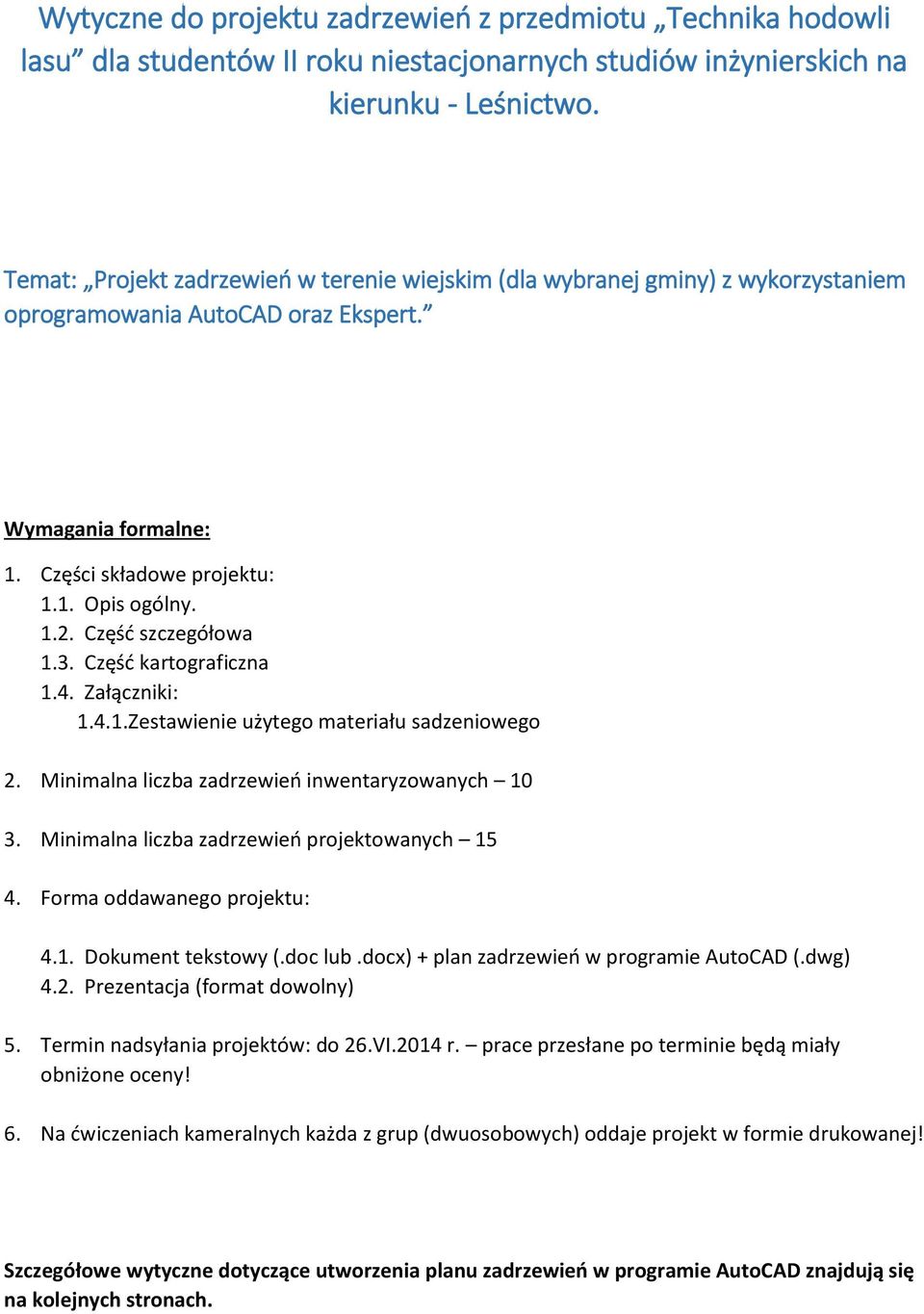

1 Wytyczne do projektu zadrzewień z przedmiotu Technika hodowli lasu dla studentów II roku niestacjonarnych studiów inżynierskich na kierunku - Leśnictwo. Temat: Projekt zadrzewień w terenie wiejskim (dla wybranej gminy) z wykorzystaniem oprogramowania AutoCAD oraz Ekspert. Wymagania formalne: 1. Części składowe projektu: 1.1. Opis ogólny Część szczegółowa 1.3. Część kartograficzna 1.4. Załączniki: Zestawienie użytego materiału sadzeniowego 2. Minimalna liczba zadrzewień inwentaryzowanych Minimalna liczba zadrzewień projektowanych Forma oddawanego projektu: 4.1. Dokument tekstowy (.doc lub.docx) + plan zadrzewień w programie AutoCAD (.dwg) 4.2. Prezentacja (format dowolny) 5. Termin nadsyłania projektów: do 26.VI.2014 r. prace przesłane po terminie będą miały obniżone oceny! 6. Na ćwiczeniach kameralnych każda z grup (dwuosobowych) oddaje projekt w formie drukowanej! Szczegółowe wytyczne dotyczące utworzenia planu zadrzewień w programie AutoCAD znajdują się na kolejnych stronach.

2 Wybór terenu pod zadrzewienie: dla wybranej miejscowości wyszukujemy na stronie google.pl ( podkład mapowy: Do zwykłego widoku dodajemy warstwę satelitarną (Earth).

3 Fragment mapy na potrzeby projektu możemy zapisać z wykorzystaniem funkcji Print screen (szczegółowe instrukcje: Zapisany fragment mapy musi zawierać podziałkę! Po zapisaniu fragmentu mapy ze strony google.pl możemy obraz wykorzystać jako podkład mapowy do programu AutoCAD. Po otworzeniu nowego projektu w programie AutoCAD przechodzimy do zakładki Warstwy (Narzędzia główne -> Warstwy) oraz wybieramy Właściwości warstwy. Po otworzeniu nowego okna tworzymy co najmniej 3 warstwy: 1. Zadrzewienia istniejące 2. Zadrzewienia projektowane 3. Mapa Dla każdej z warstw określamy rodzaj oraz kolor linii (wg wytycznych podanych w innym załączniku).

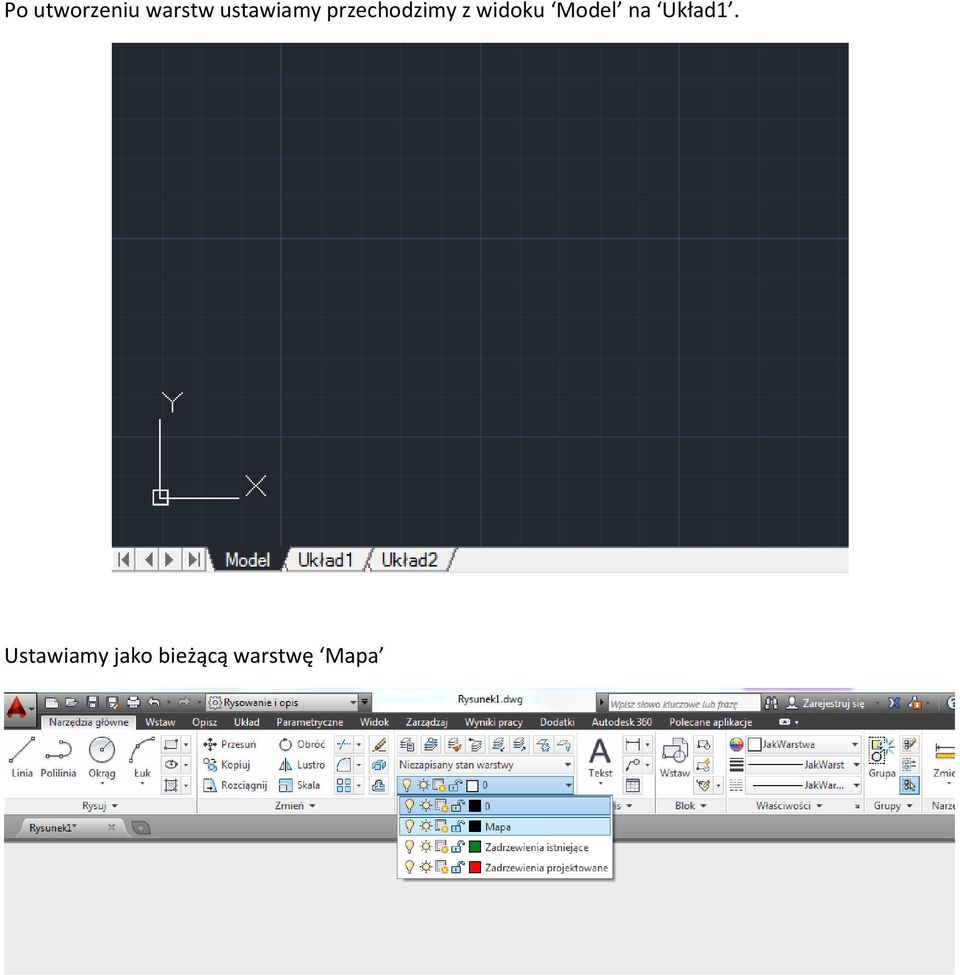

4 Po utworzeniu warstw ustawiamy przechodzimy z widoku Model na Układ1. Ustawiamy jako bieżącą warstwę Mapa

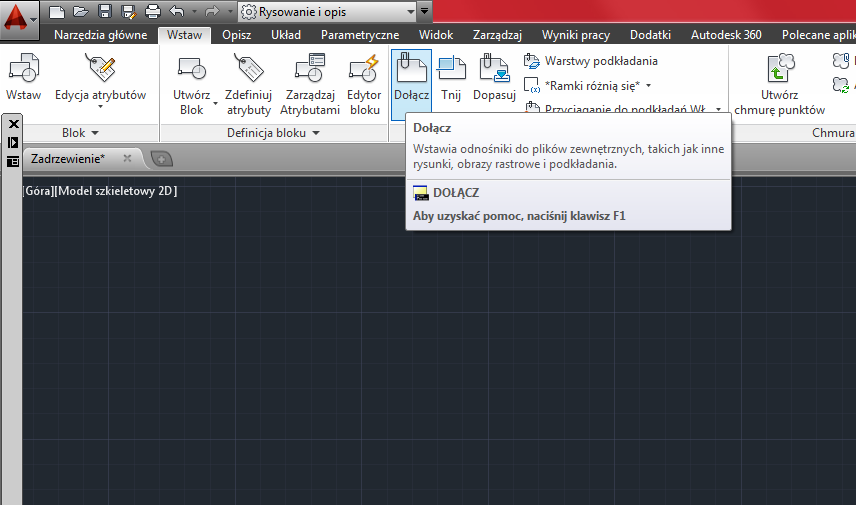

5 Korzystając z polecenia Dołącz (Wstaw -> Odniesienie -> Dołącz), wstawiamy obraz mapy pobrany wcześniej z google.pl. Kolejne etapy polecenia Dołącz : 1. Wybierz plik odniesienia (wskazujemy zapisany obraz) -> Otwórz 2. Dołącz obraz -> OK 3. Określ punkt wstawienia (wskazujemy lewym przyciskiem myszy dowolny punkt na arkuszu) 4. Zatwierdzamy Enter Obraz został dołączony do warstwy Mapa.

6 W celu uzyskania informacji o rzeczywistej wielkości obszaru zadrzewieniowego oraz projektowanych podobiektów zadrzewieniowych należy wykorzystać informację zawartą w podziałce wstawionego obrazu (postępowanie to umożliwia odczytywanie przybliżonych wymiarów jednak na potrzeby projektu dokładność taka jest wystarczająca). W tym celu wykorzystujemy polecenie Skala (Narzędzia główne -> Zmień -> Skala). Kolejne etapy polecenia Skala : 1. Wybierz obiekty (wskazujemy wstawiony obraz) wybór obiektu zatwierdzamy klawiszem Enter 2. Określ punkt bazowy wpisujemy 0, zatwierdzamy Enter 3. Określ współczynnik skali lub [Kopiuj Odniesienie] wpisujemy o 4. Określ długość odniesienia <1.0000>: - zaznaczamy na rysunku początek i koniec odcinka podziałki 5. Określ nową długość lub [Punkty] <1.0000>: - wpisujemy wartość z podziałki rysunku (w podanym przykładzie 100) i zatwierdzamy Enter 6. Na tym etapie 1 jednostka rysunku [mm] odpowiada 1 jednostce w terenie [w podanym przykładzie 1mm = 1m].

7 Jeżeli po wykorzystaniu informacji z podziałki część rysunku nie będzie widoczna (znajduje się poza ramką formatu A4), wówczas układ projektu należy jeszcze zmodyfikować korzystając z polecenia Ustawienia strony (Układ -> Ustawienia strony a następnie Układ1 -> Zmień) Zmieniamy skalę wydruku w zależności od potrzeb rysunku. W dalszej kolejności projekt należy opatrzyć nagłówkiem korzystając z polecenia Tekst (Narzędzia główne -> Opis).

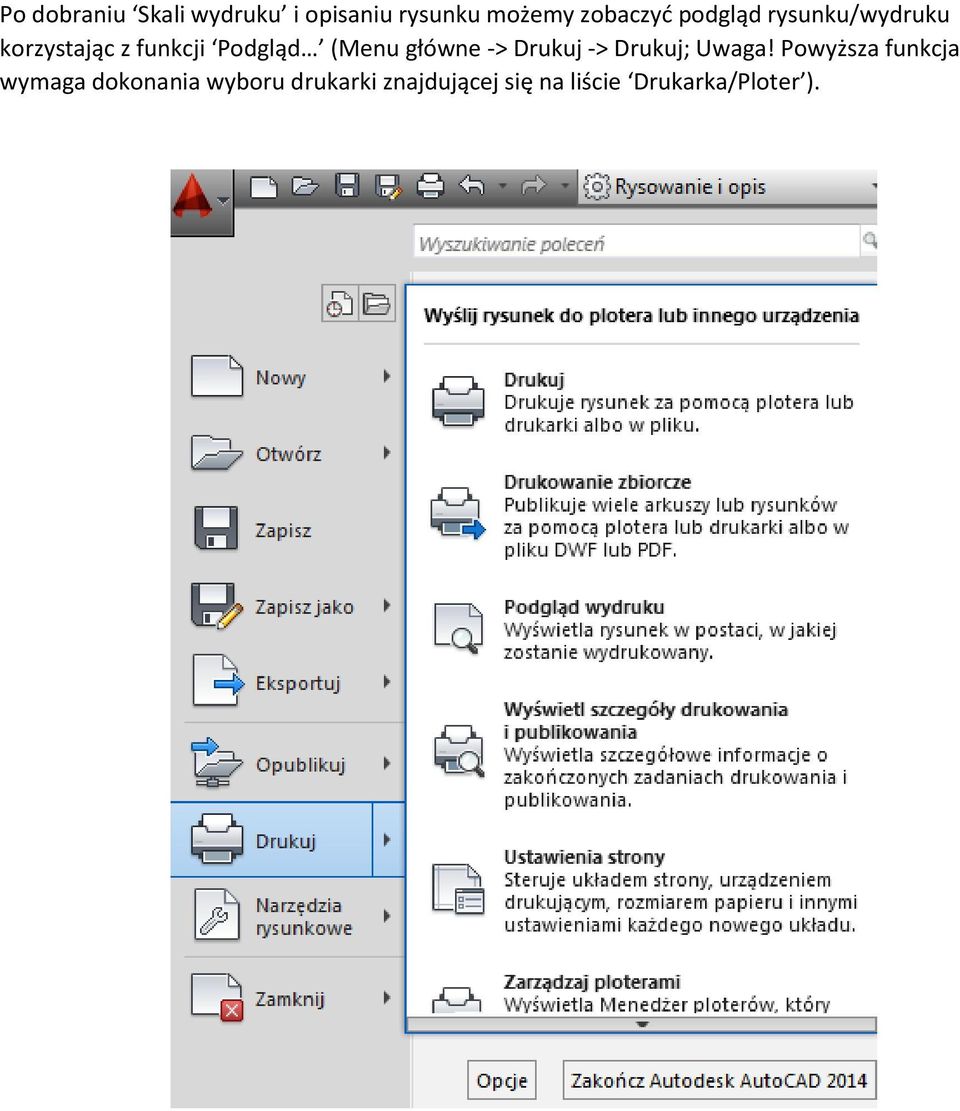

8 Po dobraniu Skali wydruku i opisaniu rysunku możemy zobaczyć podgląd rysunku/wydruku korzystając z funkcji Podgląd (Menu główne -> Drukuj -> Drukuj; Uwaga! Powyższa funkcja wymaga dokonania wyboru drukarki znajdującej się na liście Drukarka/Ploter ).

9 Przykładowy rysunek z podkładem mapowym google.pl: W dalszej części projektu należy wykreślać zadrzewienia (Narzędzia główne -> Rysuj; Linie, Polilinie etc.), korzystając z istniejących warstw (Zadrzewienia istniejące, Zadrzewienia projektowane). Wymiary podobiektów zadrzewieniowy odczytujemy z menu Właściwości, które zostaje uaktywnione po wyborze każdego z wykreślonych obiektów (prawy przycisk myszy).
