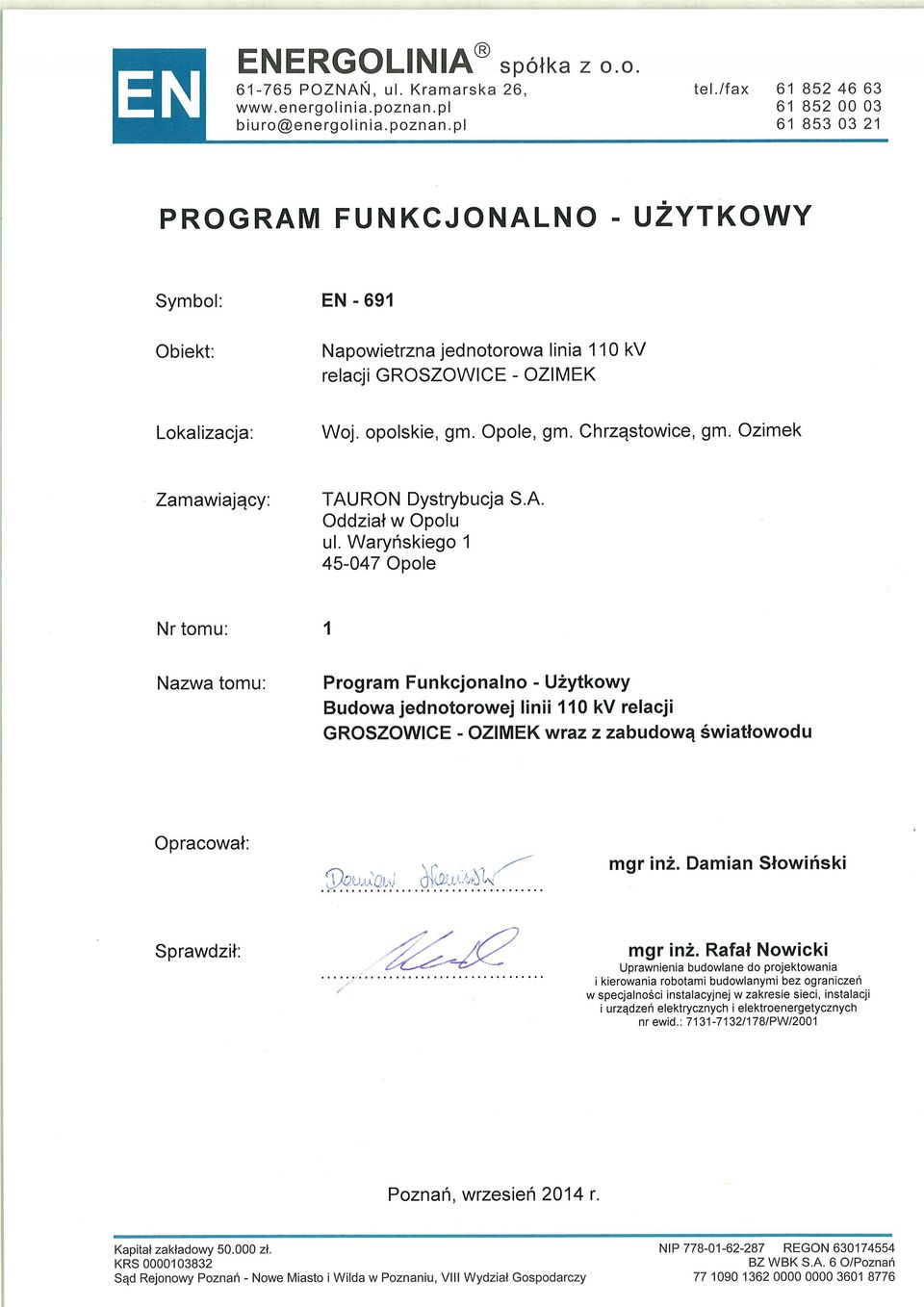

Program Funkcjonalno - Użytkowy. Budowa jednotorowej linii 110 kv relacji Groszowice - Ozimek wraz z zabudową światłowodu SPIS TOMÓW
|
|
- Laura Piotrowska
- 7 lat temu
- Przeglądów:
Transkrypt
1

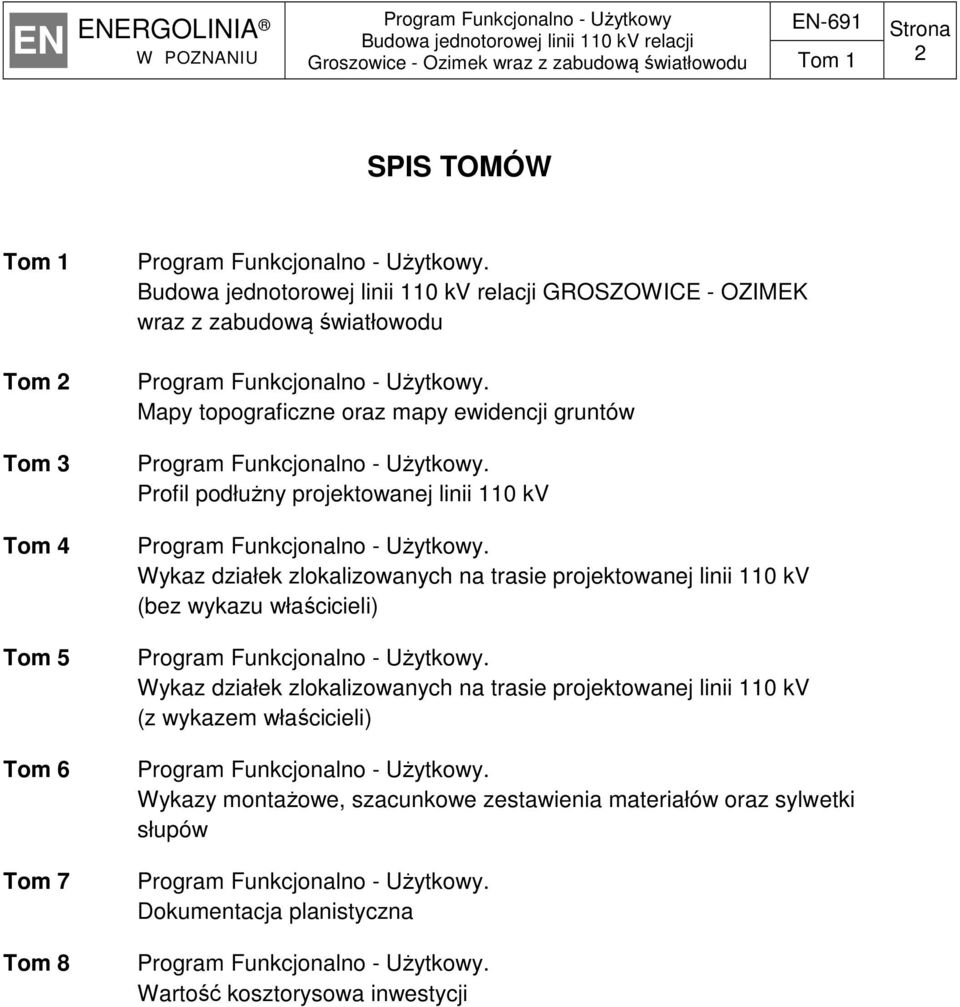

2 2 SPIS TOMÓW Tom 2 Tom 3 Tom 4 Tom 5 Tom 6 Tom 7 Tom 8. GROSZOWICE - OZIMEK wraz z zabudową światłowodu. Mapy topograficzne oraz mapy ewidencji gruntów. Profil podłużny projektowanej linii 110 kv. Wykaz działek zlokalizowanych na trasie projektowanej linii 110 kv (bez wykazu właścicieli). Wykaz działek zlokalizowanych na trasie projektowanej linii 110 kv (z wykazem właścicieli). Wykazy montażowe, szacunkowe zestawienia materiałów oraz sylwetki słupów. Dokumentacja planistyczna. Wartość kosztorysowa inwestycji

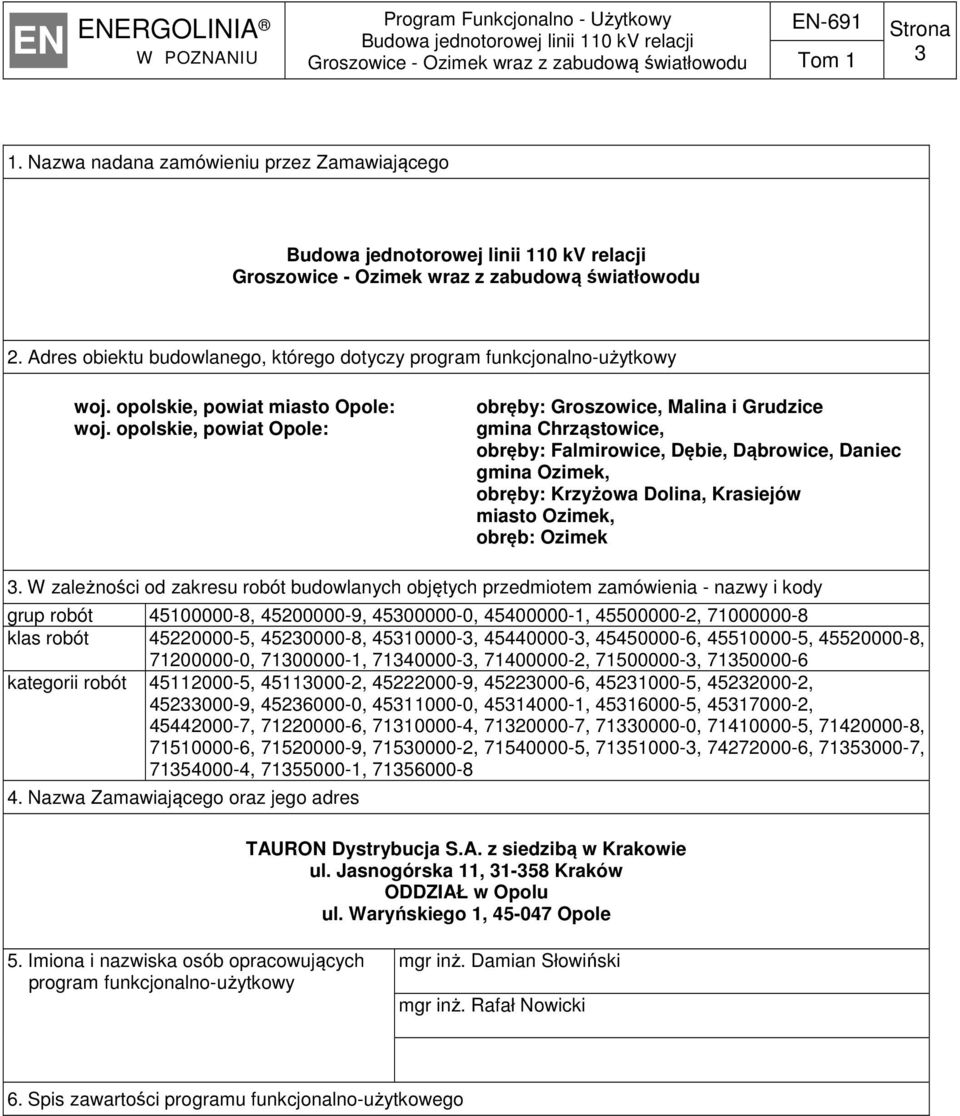

3 3 1. Nazwa nadana zamówieniu przez Zamawiającego 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy woj. opolskie, powiat miasto Opole: woj. opolskie, powiat Opole: obręby: Groszowice, Malina i Grudzice gmina Chrząstowice, obręby: Falmirowice, Dębie, Dąbrowice, Daniec gmina Ozimek, obręby: Krzyżowa Dolina, Krasiejów miasto Ozimek, obręb: Ozimek 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody grup robót , , , , , klas robót , , , , , , , , , , , , kategorii robót , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres TAURON Dystrybucja S.A. z siedzibą w Krakowie ul. Jasnogórska 11, Kraków ODDZIAŁ w Opolu ul. Waryńskiego 1, Opole 5. Imiona i nazwiska osób opracowujących program funkcjonalno-użytkowy mgr inż. Damian Słowiński mgr inż. Rafał Nowicki 6. Spis zawartości programu funkcjonalno-użytkowego

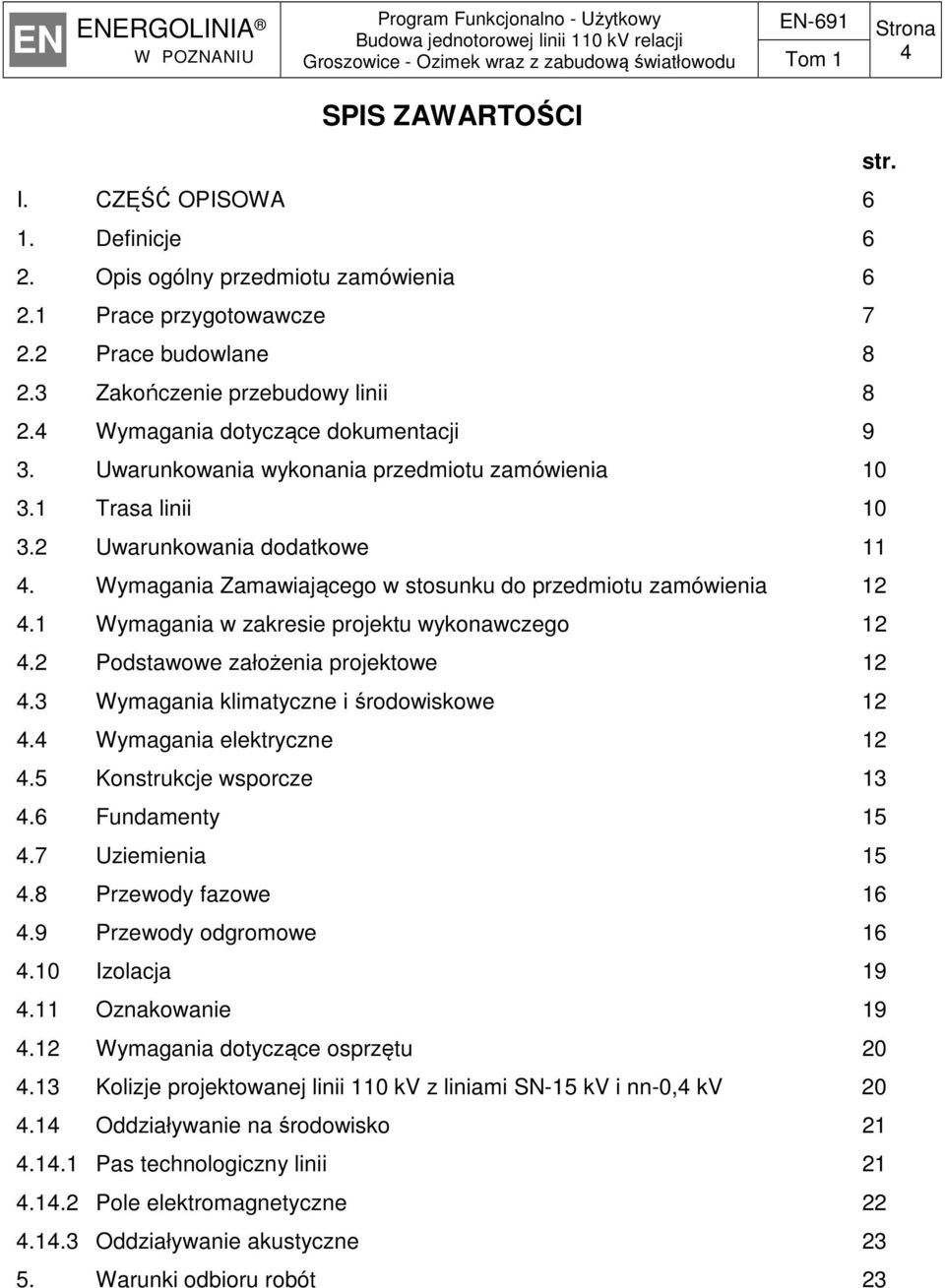

4 4 SPIS ZAWARTOŚCI str. I. CZĘŚĆ OPISOWA 6 1. Definicje 6 2. Opis ogólny przedmiotu zamówienia Prace przygotowawcze Prace budowlane Zakończenie przebudowy linii Wymagania dotyczące dokumentacji 9 3. Uwarunkowania wykonania przedmiotu zamówienia Trasa linii Uwarunkowania dodatkowe Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie projektu wykonawczego Podstawowe założenia projektowe Wymagania klimatyczne i środowiskowe Wymagania elektryczne Konstrukcje wsporcze Fundamenty Uziemienia Przewody fazowe Przewody odgromowe Izolacja Oznakowanie Wymagania dotyczące osprzętu Kolizje projektowanej linii 110 kv z liniami SN-15 kv i nn-0,4 kv Oddziaływanie na środowisko Pas technologiczny linii Pole elektromagnetyczne Oddziaływanie akustyczne Warunki odbioru robót 23

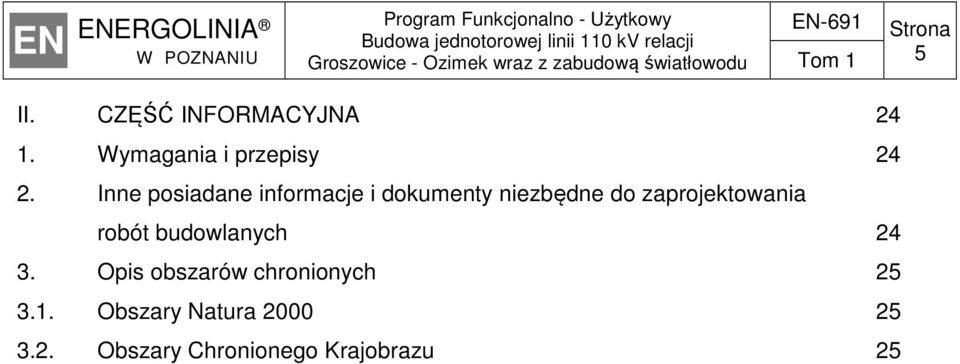

5 5 II. CZĘŚĆ INFORMACYJNA Wymagania i przepisy Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych Opis obszarów chronionych Obszary Natura Obszary Chronionego Krajobrazu 25
6 6 I. CZĘŚĆ OPISOWA 1. Definicje Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Inwestycja - przebudowa istniejącej napowietrznej linii elektroenergetycznej 110 kv relacji Groszowice - Ozimek na linię napowietrzną jednotorową Linia - napowietrzna linia elektroenergetyczna 110 kv, która jest przedmiotem inwestycji; Projektowana linia - przebieg linii opisany przez Zamawiającego w niniejszym Programie Funkcjonalno-Użytkowym, zgodny z przebiegiem istniejącej linii; Pas technologiczny - strefa oddziaływania linii, obejmująca pasy terenu o szerokości ok. 15 m od osi linii, gdzie dopuszcza się użytkowanie zgodnie z przeznaczeniem, z uwzględnieniem następujących ograniczeń: 1) zakaz sadzenia roślinności wysokiej, 2) budowa i rozbudowa budynków i budowli wymaga zachowania warunków bezpieczeństwa, w tym minimalnych dopuszczalnych odległości od elementów znajdujących się pod napięciem oraz zachowania wymagań dotyczących dopuszczalnego natężenia pola elektrycznego emitowanego przez linię 110 kv, 3) lokalizacja budynków i budowli nie może ograniczać dostępu do stanowisk słupowych sprzętem budowlanym. MPZP - miejscowy plan zagospodarowania przestrzennego gminy; GPZ Groszowice - istniejąca stacja elektroenergetyczna 110/30/15 kv znajdująca się w m. Groszowice, przy ul. Oświęcimskiej; GPZ Ozimek - istniejąca stacja elektroenergetyczna 110/15 kv znajdująca się w m. Ozimek, przy ul. Waryńskiego. 2. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i budowa jednotorowej napowietrznej linii elektroenergetycznej 110 kv relacji GPZ Groszowice - GPZ Ozimek, z przewodami fazowymi AFLs mm 2, dla temperatury projektowej przewodów fazowych +80 C oraz z przewodem odgromowym typu OPGW, po trasie istniejącej linii 110 kv. W linii przewiduje się zastosowanie nowych słupów przelotowych w tej samej bądź nowej lokalizacji. Lokalizacja słupów odporowo-narożnych (załomowych) pozostaje niezmieniona.
7 7 Na całej długości linii zastosować przewód odgromowy skojarzony ze światłowodem 48 włóknowym. Linię należy pobudować w oparciu o normę PN-EN oraz PN-EN Zakres prac obejmuje również skablowanie wszystkich linii SN i nn krzyżujących przebudowywaną linię 110 kv w zakresie uzgodnionym z Zamawiającym. Przedmiot zamówienia obejmuje również realizację prac przygotowawczych, niezbędnych do legalnego wykonania robót budowlanych (pozwolenie na budowę) w tym uzyskanie decyzji o środowiskowych uwarunkowaniach na realizację inwestycji. Zakres prac obejmuje w szczególności: 2.1 Prace przygotowawcze: a) pozyskanie prawa do dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy z dnia r. Prawo budowlane, wraz z wypłatą stosownych wynagrodzeń i/lub odszkodowań (koszty wynagrodzeń i odszkodowań należy wliczyć w cenę oferty); b) na działkach, przez które przebiega projektowana linia, ustanowienie notarialnie służebności przesyłu dla budowy i eksploatacji linii jednotorowej wraz z wypłatą stosownych wynagrodzeń i/lub odszkodowań z poniesieniem wszystkich kosztów związanych z ustanowieniem służebności, z wpisem tych służebności do ksiąg wieczystych działek obciążanych. Zgodnie z obowiązującym w Tauron Dystrybucja S.A. Zarządzeniem należy przyjąć następującą szerokość pasa wyłączonego z użytkowania, tj. pasa dla którego występują ograniczone prawa rzeczowe zgodnie z obowiązującymi przepisami: - na gruntach ornych i nieużytkach - pas o szerokości wyznaczonej przez skrajne przewody linii 110 kv, - na pozostałych gruntach - 15 m w obie strony od rzutu skrajnych przewodów; c) uzyskanie koniecznych okresowych zezwoleń na zajęcie pasów drogowych, wyłączeń linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., wynikających z wykonywania robót budowlanych; d) opracowanie karty informacyjnej oraz o ile zajdzie taka potrzeba raportu o oddziaływaniu na środowisko i uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację inwestycji; e) uzyskanie decyzji administracyjnych umożliwiających budowę projektowanej linii, np. uzyskanie decyzji o ustaleniu lokalizacji inwestycji celu publicznego

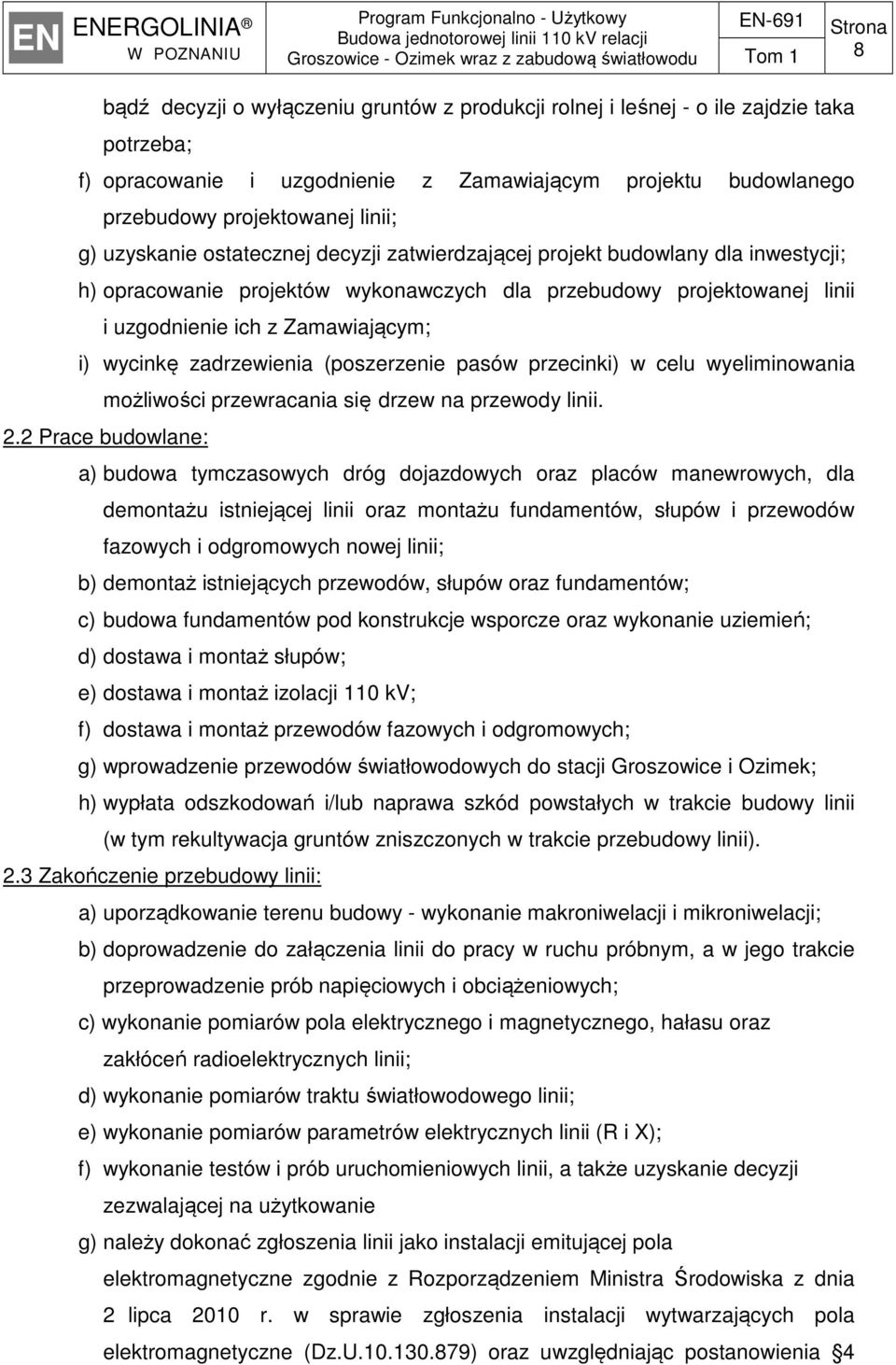

8 8 bądź decyzji o wyłączeniu gruntów z produkcji rolnej i leśnej - o ile zajdzie taka potrzeba; f) opracowanie i uzgodnienie z Zamawiającym projektu budowlanego przebudowy projektowanej linii; g) uzyskanie ostatecznej decyzji zatwierdzającej projekt budowlany dla inwestycji; h) opracowanie projektów wykonawczych dla przebudowy projektowanej linii i uzgodnienie ich z Zamawiającym; i) wycinkę zadrzewienia (poszerzenie pasów przecinki) w celu wyeliminowania możliwości przewracania się drzew na przewody linii. 2.2 Prace budowlane: a) budowa tymczasowych dróg dojazdowych oraz placów manewrowych, dla demontażu istniejącej linii oraz montażu fundamentów, słupów i przewodów fazowych i odgromowych nowej linii; b) demontaż istniejących przewodów, słupów oraz fundamentów; c) budowa fundamentów pod konstrukcje wsporcze oraz wykonanie uziemień; d) dostawa i montaż słupów; e) dostawa i montaż izolacji 110 kv; f) dostawa i montaż przewodów fazowych i odgromowych; g) wprowadzenie przewodów światłowodowych do stacji Groszowice i Ozimek; h) wypłata odszkodowań i/lub naprawa szkód powstałych w trakcie budowy linii (w tym rekultywacja gruntów zniszczonych w trakcie przebudowy linii). 2.3 Zakończenie przebudowy linii: a) uporządkowanie terenu budowy - wykonanie makroniwelacji i mikroniwelacji; b) doprowadzenie do załączenia linii do pracy w ruchu próbnym, a w jego trakcie przeprowadzenie prób napięciowych i obciążeniowych; c) wykonanie pomiarów pola elektrycznego i magnetycznego, hałasu oraz zakłóceń radioelektrycznych linii; d) wykonanie pomiarów traktu światłowodowego linii; e) wykonanie pomiarów parametrów elektrycznych linii (R i X); f) wykonanie testów i prób uruchomieniowych linii, a także uzyskanie decyzji zezwalającej na użytkowanie g) należy dokonać zgłoszenia linii jako instalacji emitującej pola elektromagnetyczne zgodnie z Rozporządzeniem Ministra Środowiska z dnia 2 lipca 2010 r. w sprawie zgłoszenia instalacji wytwarzających pola elektromagnetyczne (Dz.U ) oraz uwzględniając postanowienia 4

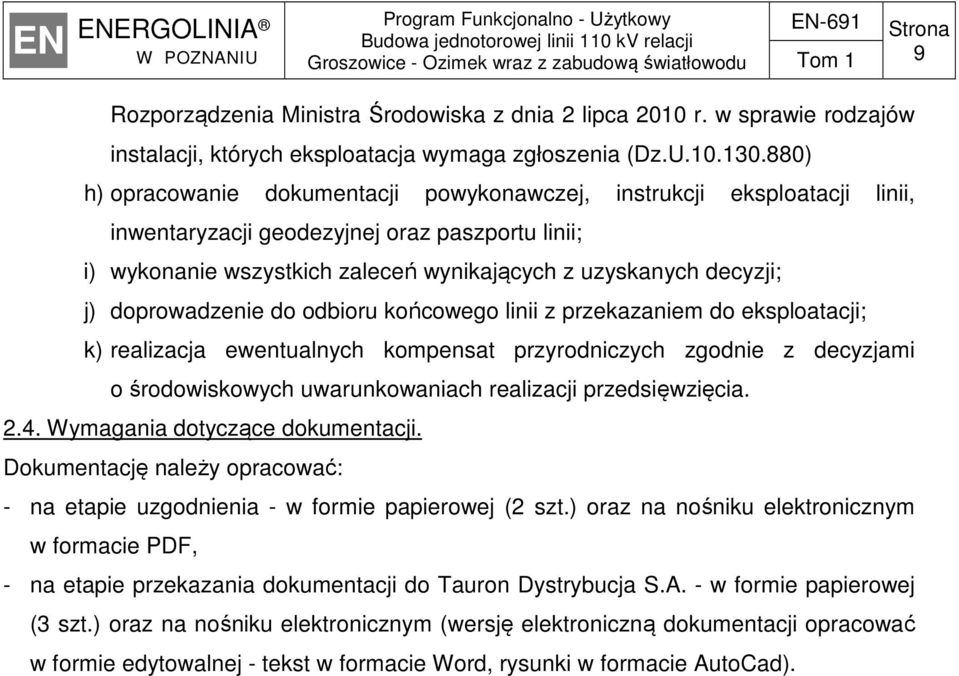

9 9 Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 r. w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia (Dz.U ) h) opracowanie dokumentacji powykonawczej, instrukcji eksploatacji linii, inwentaryzacji geodezyjnej oraz paszportu linii; i) wykonanie wszystkich zaleceń wynikających z uzyskanych decyzji; j) doprowadzenie do odbioru końcowego linii z przekazaniem do eksploatacji; k) realizacja ewentualnych kompensat przyrodniczych zgodnie z decyzjami o środowiskowych uwarunkowaniach realizacji przedsięwzięcia Wymagania dotyczące dokumentacji. Dokumentację należy opracować: - na etapie uzgodnienia - w formie papierowej (2 szt.) oraz na nośniku elektronicznym w formacie PDF, - na etapie przekazania dokumentacji do Tauron Dystrybucja S.A. - w formie papierowej (3 szt.) oraz na nośniku elektronicznym (wersję elektroniczną dokumentacji opracować w formie edytowalnej - tekst w formacie Word, rysunki w formacie AutoCad).

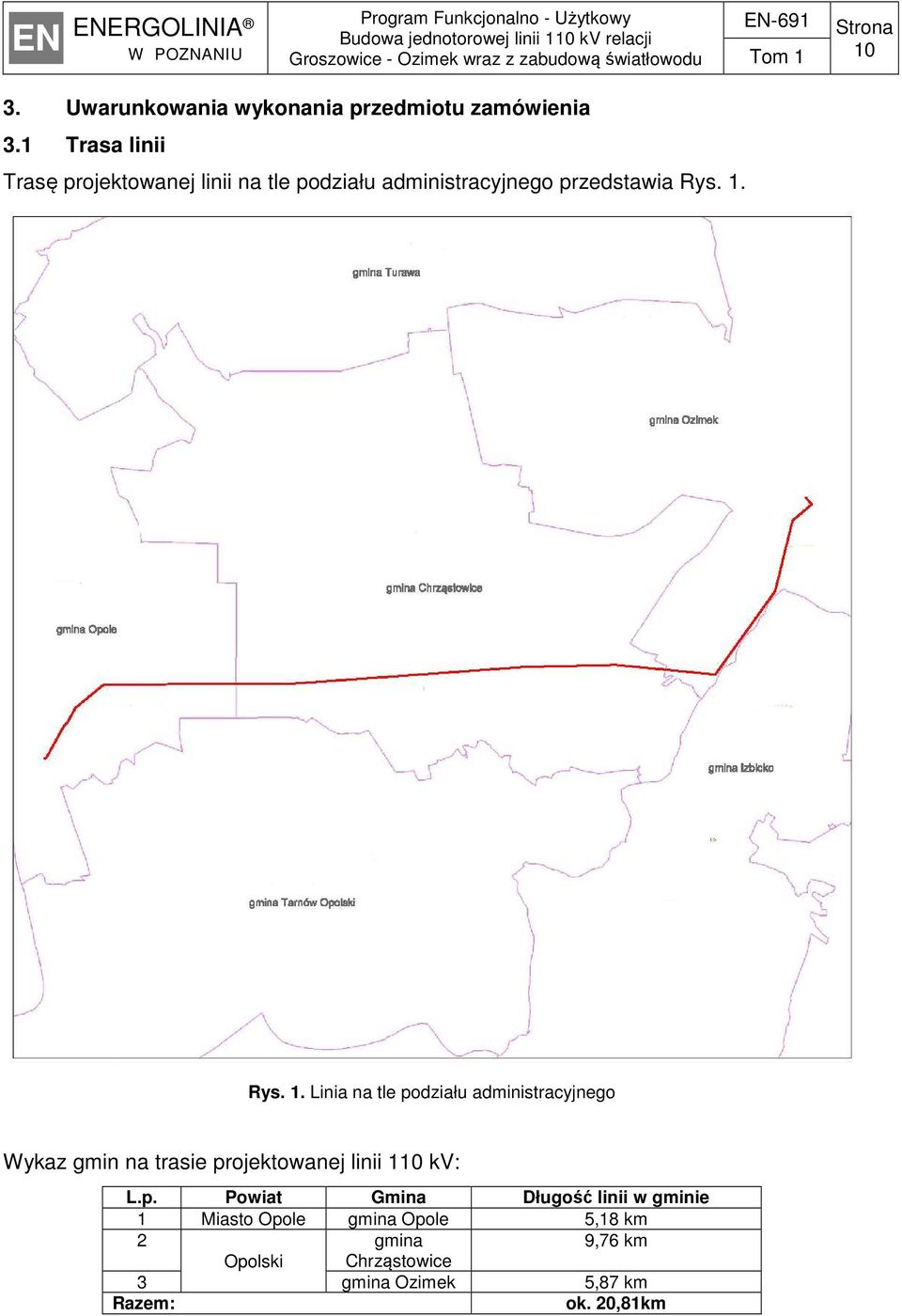

10 10 3. Uwarunkowania wykonania przedmiotu zamówienia 3.1 Trasa linii Trasę projektowanej linii na tle podziału administracyjnego przedstawia Rys. 1. Rys. 1. Linia na tle podziału administracyjnego Wykaz gmin na trasie projektowanej linii 110 kv: L.p. Powiat Gmina Długość linii w gminie 1 Miasto Opole gmina Opole 5,18 km 2 gmina 9,76 km Opolski Chrząstowice 3 gmina Ozimek 5,87 km Razem: ok. 20,81km

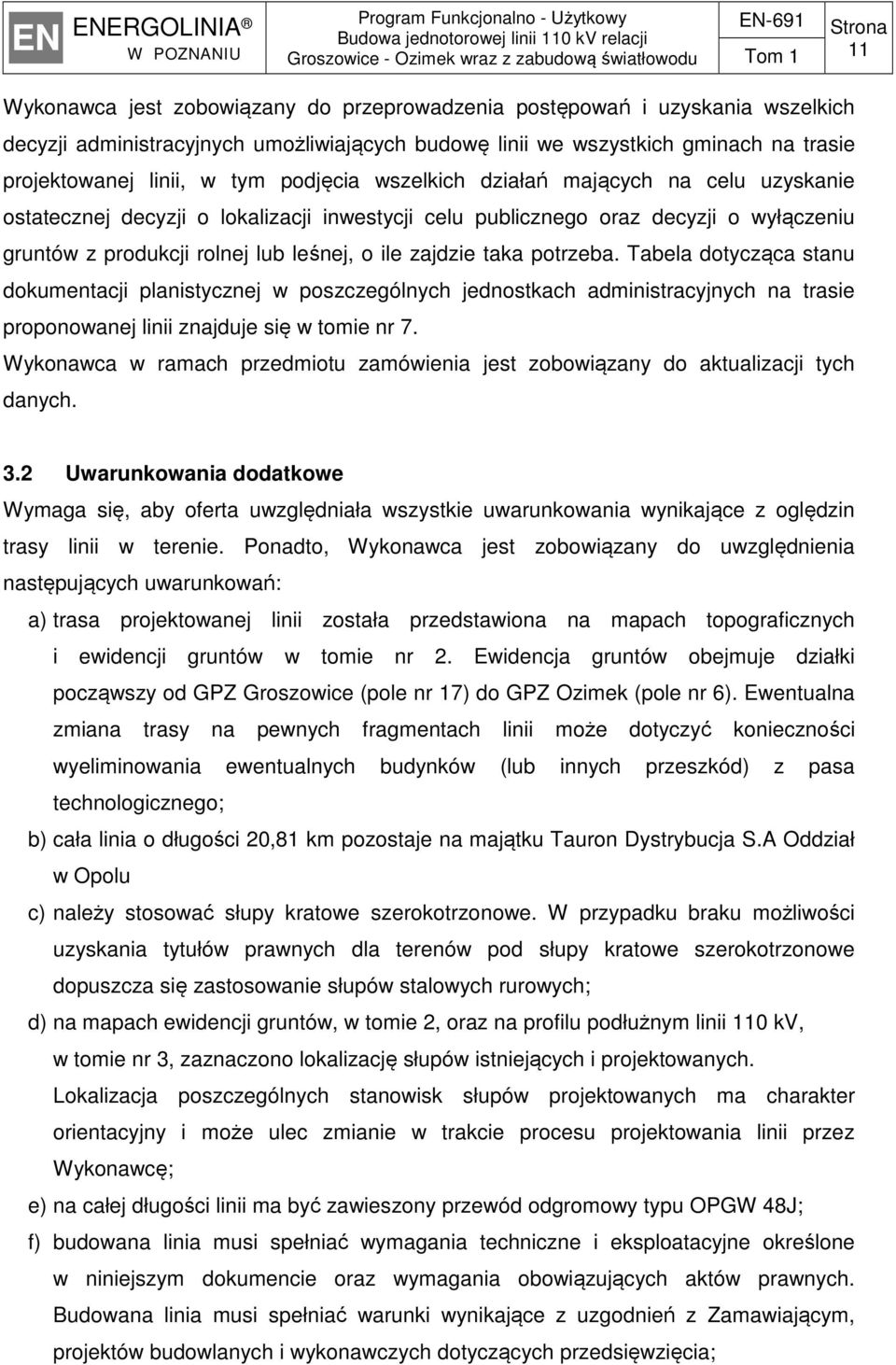

11 11 Wykonawca jest zobowiązany do przeprowadzenia postępowań i uzyskania wszelkich decyzji administracyjnych umożliwiających budowę linii we wszystkich gminach na trasie projektowanej linii, w tym podjęcia wszelkich działań mających na celu uzyskanie ostatecznej decyzji o lokalizacji inwestycji celu publicznego oraz decyzji o wyłączeniu gruntów z produkcji rolnej lub leśnej, o ile zajdzie taka potrzeba. Tabela dotycząca stanu dokumentacji planistycznej w poszczególnych jednostkach administracyjnych na trasie proponowanej linii znajduje się w tomie nr 7. Wykonawca w ramach przedmiotu zamówienia jest zobowiązany do aktualizacji tych danych. 3.2 Uwarunkowania dodatkowe Wymaga się, aby oferta uwzględniała wszystkie uwarunkowania wynikające z oględzin trasy linii w terenie. Ponadto, Wykonawca jest zobowiązany do uwzględnienia następujących uwarunkowań: a) trasa projektowanej linii została przedstawiona na mapach topograficznych i ewidencji gruntów w tomie nr 2. Ewidencja gruntów obejmuje działki począwszy od GPZ Groszowice (pole nr 17) do GPZ Ozimek (pole nr 6). Ewentualna zmiana trasy na pewnych fragmentach linii może dotyczyć konieczności wyeliminowania ewentualnych budynków (lub innych przeszkód) z pasa technologicznego; b) cała linia o długości 20,81 km pozostaje na majątku Tauron Dystrybucja S.A Oddział w Opolu c) należy stosować słupy kratowe szerokotrzonowe. W przypadku braku możliwości uzyskania tytułów prawnych dla terenów pod słupy kratowe szerokotrzonowe dopuszcza się zastosowanie słupów stalowych rurowych; d) na mapach ewidencji gruntów, w tomie 2, oraz na profilu podłużnym linii 110 kv, w tomie nr 3, zaznaczono lokalizację słupów istniejących i projektowanych. Lokalizacja poszczególnych stanowisk słupów projektowanych ma charakter orientacyjny i może ulec zmianie w trakcie procesu projektowania linii przez Wykonawcę; e) na całej długości linii ma być zawieszony przewód odgromowy typu OPGW 48J; f) budowana linia musi spełniać wymagania techniczne i eksploatacyjne określone w niniejszym dokumencie oraz wymagania obowiązujących aktów prawnych. Budowana linia musi spełniać warunki wynikające z uzgodnień z Zamawiającym, projektów budowlanych i wykonawczych dotyczących przedsięwzięcia;

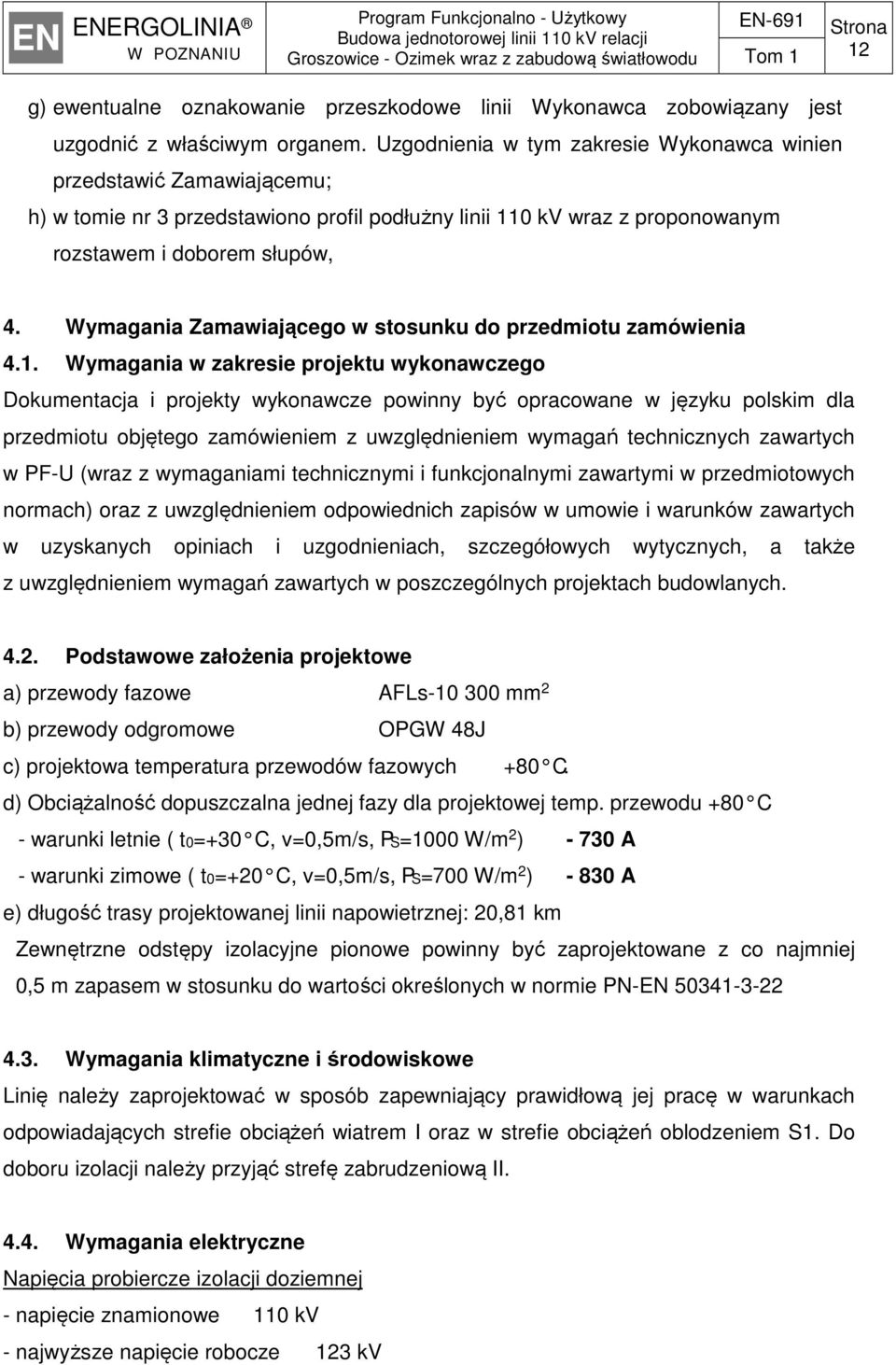

12 12 g) ewentualne oznakowanie przeszkodowe linii Wykonawca zobowiązany jest uzgodnić z właściwym organem. Uzgodnienia w tym zakresie Wykonawca winien przedstawić Zamawiającemu; h) w tomie nr 3 przedstawiono profil podłużny linii 110 kv wraz z proponowanym rozstawem i doborem słupów, 4. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 4.1. Wymagania w zakresie projektu wykonawczego Dokumentacja i projekty wykonawcze powinny być opracowane w języku polskim dla przedmiotu objętego zamówieniem z uwzględnieniem wymagań technicznych zawartych w PF-U (wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w przedmiotowych normach) oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach, szczegółowych wytycznych, a także z uwzględnieniem wymagań zawartych w poszczególnych projektach budowlanych Podstawowe założenia projektowe a) przewody fazowe AFLs mm 2 b) przewody odgromowe OPGW 48J c) projektowa temperatura przewodów fazowych +80 C. d) Obciążalność dopuszczalna jednej fazy dla projektowej temp. przewodu +80 C - warunki letnie ( t0=+30 C, v=0,5m/s, PS=1000 W/m 2 ) A - warunki zimowe ( t0=+20 C, v=0,5m/s, PS=700 W/m 2 ) A e) długość trasy projektowanej linii napowietrznej: 20,81 km Zewnętrzne odstępy izolacyjne pionowe powinny być zaprojektowane z co najmniej 0,5 m zapasem w stosunku do wartości określonych w normie PN-EN Wymagania klimatyczne i środowiskowe Linię należy zaprojektować w sposób zapewniający prawidłową jej pracę w warunkach odpowiadających strefie obciążeń wiatrem I oraz w strefie obciążeń oblodzeniem S1. Do doboru izolacji należy przyjąć strefę zabrudzeniową II Wymagania elektryczne Napięcia probiercze izolacji doziemnej - napięcie znamionowe 110 kv - najwyższe napięcie robocze 123 kv
13 13 Wytrzymałość zwarciowa Doboru elementów linii do warunków zwarciowych należy dokonać na podstawie danych zwarciowych uzyskanych od Zamawiającego przed rozpoczęciem prac projektowych, uwzględniając perspektywy rozwoju sieci w tym rejonie. Aktualne wartości zwarciowe wynoszą: - GPZ Groszowice: System 1: Szw = 3614,4 MVA; Iz3F = 18,971 ka; Iz1F = 19,977 ka; System 2: Szw = 3321,4 MVA; Iz3F = 17,433 ka; Iz1F = 18,076 ka; - GPZ Ozimek: System 1: Szw = 2725,6 MVA; Iz3F = 14,306 ka; Iz1F = 12,849 ka; System 2: Szw = 1680,9 MVA; Iz3F = 8,822 ka; Iz1F = 8,376 ka. Przewidywane (obliczeniowe) w 2025 r. parametry zwarciowe na szynach 110 kv wyniosą: - GPZ Groszowice: System 1: Szw = 4630 MVA; Iz3F = 24,3 ka; Iz1F = 27,2 ka; System 2: Szw = 3770 MVA; Iz3F = 19,8 ka; Iz1F = 20,4 ka; - GPZ Ozimek: System 1: Szw = 3170 MVA; Iz3F = 16,7 ka; Iz1F = 15,1 ka; System 2: Szw = 1890 MVA; Iz3F = 9,9 ka; Iz1F = 8,7 ka. Dla GPZ-tów należy założyć maksymalny czas trwania zwarcia wyłączającego definitywnie na poziomie 0,7 s Konstrukcje wsporcze Konstrukcje wsporcze należy projektować jako seryjne stalowe kratownice przestrzenne szerokotrzonowe jednotorowe np. seria PSK-1/240. W przypadku braku możliwości uzyskania tytułów prawnych dla terenów pod słupy kratowe szerokotrzonowe dopuszcza się zaprojektowanie słupów stalowych rurowych (pełnościennych). Przy projektowaniu słupów należy spełnić wymagania norm PN-EN i PN-EN Słupy powinny spełniać badania wytrzymałościowe zgodnie z PN-B-03205:1996 wg wymogów PN-EN 60652:2006 Słupy powinny być wyposażone w drogi komunikacji pionowej i poziomej. Ze względu na unifikację systemów asekuracji używanych w TAURON Dystrybucja S.A. Oddział Opole,
14 14 należy zastosować stałe systemy asekuracyjne firmy Söll, które należy ulokować w osi słupa. Komunikacja pionowa powinna być realizowana w postaci drabiny typu Y ze stali ocynkowanej ogniowo z profilem szyny prowadzącej (szyny bezpieczeństwa). Maksymalna odległość między szczeblami mm, minimalna szerokość stopnia z każdej strony mm. Segmenty drabiny powinny być łączone ze sobą za pomocą łącznika zapewniającego płynność przesuwu wózka systemu asekuracji. Komunikacja pionowa powinna być zabudowana od wysokości 3 m od ziemi. W przypadku słupów kratowych komunikacja pozioma będzie realizowana po zakratowaniach poprzecznika, natomiast w przypadku słupów pełnościennych komunikacja pozioma powinna być realizowana w postaci czasowo podwieszanych aluminiowych podestów montażowych umożliwiających dotarcie jednocześnie dwóch monterów do końca poprzecznika. W tym celu trzony słupa i poprzeczniki powinny być wyposażone w specjalne uchwyty do mocowania ww. podestu. Wysokość zawieszenia podestu powinna wynosić 1,1 1,4 m poniżej poprzecznika. System asekuracji poziomej powinien być zapewniony przez zabudowanie na poprzecznikach słupa szyn poziomych (szyn bezpieczeństwa) ze stali ocynkowanej ogniowo. Szyna pozioma winna umożliwić przypięcie dwóch monterów za pomocą wózków systemu asekuracyjnego. W ramach systemu należy przewidzieć dwa wózki uniwersalne oraz wciągarkę ActSafe w komplecie z liną i uchwytami umożliwiającymi transport materiału na najwyższe słupy. Słupy należy zabezpieczyć antykorozyjnie poprzez cynkowanie ogniowe i malowanie (system duplex). Wszystkie słupy do wysokości 5 m licząc od powierzchni ziemi, należy zabezpieczyć przed kradzieżą kątowników stosując bezpieczne połączenia śrubowe. Konstrukcje kratowe i pełnościenne powinny by zabezpieczone przed korozją przez cynkowanie ogniowe zgodnie z norm PN-EN ISO 1461:2000 Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe) - Wymagania i badania. Powłoka cynkowa musi mieć grubość min. 160 µm. System zabezpieczenia antykorozyjnego w postaci dwuwarstwowego systemu malarskiego należy uzgodnić z Zamawiającym. Należy stosować zestaw malarski dla atmosfery o kategorii korozyjności C4 (PN-EN ISO 12944). Zewnętrzna powłoka malarska powinna by w kolorze RAL6013 lub DB601. Zabezpieczenie powinno by tak dobrane, aby konstrukcja nie wymagała zabiegów renowacyjnych, przez co najmniej 25 lat funkcjonowania. Na słupach przelotowych należy przewidzieć montaż odstraszaczy ptaków.
15 Fundamenty Określenie rodzaju fundamentu, jego kształtu i wymiarów, należy wykonać w oparciu o szczegółowe rozpoznanie rodzaju i stanu gruntów poniżej projektowanego poziomu posadowienia do wymaganej głębokości, zależnej od tego czy jest to fundament stopowy, blokowy czy palowy. W przypadku normalnych warunków gruntowych, jako podstawowy sposób posadowienia słupów należy przewidzieć posadowienie na fundamentach prefabrykowanych, o ile to jest możliwe ze względów statyczno-wytrzymałościowych. W gruntach nienawodnionych i nieagresywnych względem betonu i stali, izolacja powierzchni fundamentów powinna być wykonana do głębokości 0,6m poniżej poziomu terenu. W gruntach nawodnionych lub agresywnych, na całej powierzchni fundamentów, a w fundamentach prefabrykowanych łącznie z wydrążeniem. Rodzaj powłoki zabezpieczającej powinien by zaproponowany przez Wykonawcę na etapie projektu wykonawczego i by zaakceptowany przez Zamawiającego. Również kotwy fundamentowe po montażu fundamentu należy zabezpieczyć przez dwukrotne pokrycie środkiem zabezpieczającym Uziemienia Każdy słup linii powinien być wyposażony w układ uziemiający. Układ ten należy wykonać zgodnie z norm PN-EN Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1 Wymagania ogólne, specyfikacje wspólne, oraz załącznikiem Część 3 Zbiór normatywnych warunków krajowych. Normatywne warunki krajowe Polski. Uziemienia słupów należy przewidzieć jako powierzchniowo głębinowe, złożone z otoku z taśmy stalowej ocynkowanej oraz uziomów głębinowych prętowych miedziowanych. Wymagane jest wykonanie minimum dwóch połączeń konstrukcji słupa z otokiem uziemienia, z połączeniami dwu śrubowymi w złączach kontrolnych. Uziom otokowy układać na głębokości 0,5-0,6 m. Uziemienia słupa powinny być dobrane do warunków zwarciowych występujących w linii. Rezystancja uziemienia słupa (odniesiona do suchej pory roku) nie może przekraczać 10Ω w gruntach o rezystywności poniżej 1000 Ωm oraz 15 Ω w gruntach o rezystywności powyżej 1000 Ωm. Dla słupów położonych na obszarach częstego przebywania ludzi powinno być spełnione równie kryterium dopuszczalnej wartości napięcia dotykowego UD. Warto tego napięcia zależy od czasu trwania doziemienia. Powykonawczo należy wykonać pomiary napięcia rażenia nowo posadowionych slupów.

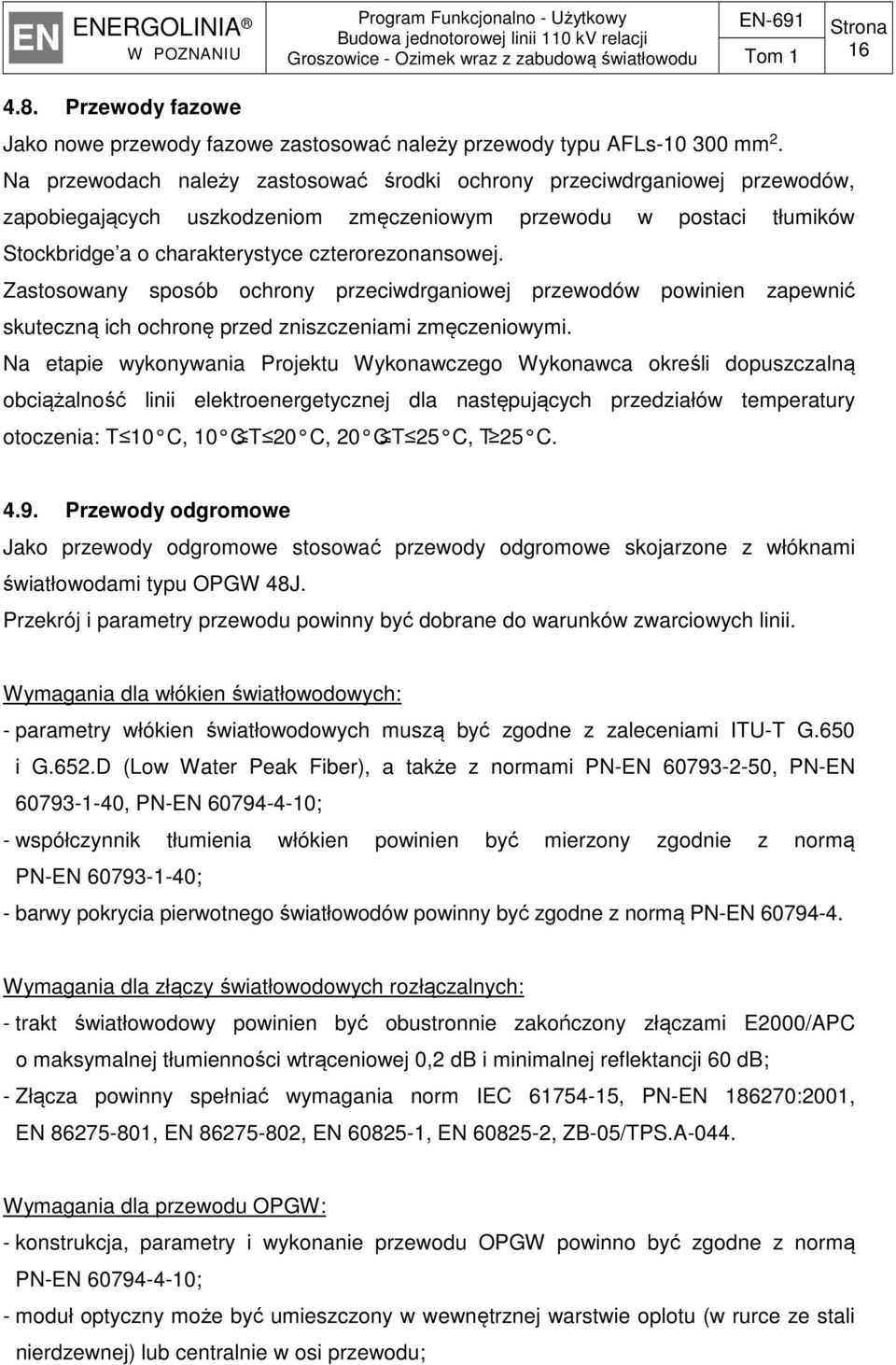

16 Przewody fazowe Jako nowe przewody fazowe zastosować należy przewody typu AFLs mm 2. Na przewodach należy zastosować środki ochrony przeciwdrganiowej przewodów, zapobiegających uszkodzeniom zmęczeniowym przewodu w postaci tłumików Stockbridge a o charakterystyce czterorezonansowej. Zastosowany sposób ochrony przeciwdrganiowej przewodów powinien zapewnić skuteczną ich ochronę przed zniszczeniami zmęczeniowymi. Na etapie wykonywania Projektu Wykonawczego Wykonawca określi dopuszczalną obciążalność linii elektroenergetycznej dla następujących przedziałów temperatury otoczenia: T 10 C, 10 C T 20 C, 20 C T 25 C, T 25 C Przewody odgromowe Jako przewody odgromowe stosować przewody odgromowe skojarzone z włóknami światłowodami typu OPGW 48J. Przekrój i parametry przewodu powinny być dobrane do warunków zwarciowych linii. Wymagania dla włókien światłowodowych: - parametry włókien światłowodowych muszą być zgodne z zaleceniami ITU-T G.650 i G.652.D (Low Water Peak Fiber), a także z normami PN-EN , PN-EN , PN-EN ; - współczynnik tłumienia włókien powinien być mierzony zgodnie z normą PN-EN ; - barwy pokrycia pierwotnego światłowodów powinny być zgodne z normą PN-EN Wymagania dla złączy światłowodowych rozłączalnych: - trakt światłowodowy powinien być obustronnie zakończony złączami E2000/APC o maksymalnej tłumienności wtrąceniowej 0,2 db i minimalnej reflektancji 60 db; - Złącza powinny spełniać wymagania norm IEC , PN-EN :2001, EN , EN , EN , EN , ZB-05/TPS.A-044. Wymagania dla przewodu OPGW: - konstrukcja, parametry i wykonanie przewodu OPGW powinno być zgodne z normą PN-EN ; - moduł optyczny może być umieszczony w wewnętrznej warstwie oplotu (w rurce ze stali nierdzewnej) lub centralnie w osi przewodu;
17 17 - znamionową wytrzymałość na rozciąganie przewodu OPGW należy obliczać zgodnie z normą PN-EN Aneks A; - parametry drutów przed ich skręceniem powinny spełniać wymagania norm PN-EN (dla drutów stalowych z powłoką aluminiową), PN-EN (dla drutów ze stopu aluminium), PN-EN (dla drutów aluminiowych); - przewód OPGW powinien być dobrany do warunków termicznych wynikających z prądów zwarcia mogących wystąpić podczas eksploatacji linii. maksymalna temperatura przewodu w warunkach zwarcia nie może przekroczyć wartości +180 C; - przewód odgromowy powinien być chroniony od drgań przez zastosowanie tłumików Stockbridge a; - odcinki traktu wykonane w technologii OPGW należy wyposażyć w zapasy, umieszczone na wieszakach zamocowanych na słupach, na których występują złącza i na nogach bramek liniowych w stacjach Groszowice i Ozimek; - złącza przewodu OPGW oraz towarzyszące im wieszaki zapasów powinny znajdować się na słupach mocnych, w strefie bezpiecznej, na wysokości co najmniej 10 m. Wymagania dla osprzętu do montażu przewodu OPGW: - dla przewodu OPGW należy dostarczyć osprzęt do jego montażu (uchwyty przelotowe i odciągowe, osprzęt do mocowania i uziemienia przewodu do konstrukcji słupa, spiralny, prefabrykowany osprzęt naprawczy, tłumiki drgań, mufy łączeniowe) wskazany przez producenta przewodu. Każdy element osprzętu powinien być tak zaprojektowany i wykonany, aby zapewnić poprawną pracę oraz zachowanie wszystkich parametrów mechanicznych, elektrycznych i optycznych przewodu OPGW, wytrzymywać obciążenie mechaniczne mogące wystąpić podczas montażu i eksploatacji, wytrzymywać obciążenie prądowe podczas zwarć bez pogorszenia własności mechanicznych, zachować pełne właściwości eksploatacyjne w ciągu wymaganego okresu pracy linii; - do zawieszania przewodu OPGW należy stosować wyłącznie prefabrykowane spiralne uchwyty odciągowe i przelotowe; - osprzęt do montażu przewodu OPGW powinien spełniać wymagania normy PN-EN 61284:2002 Elektroenergetyczne linie napowietrzne. Wymagania i badania dotyczące osprzętu; - tłumiki drgań powinny spełniać wymagania normy PN-EN 61897:2002 Elektroenergetyczne linie napowietrzne. Wymagania i badania dotyczące tłumików drgań eolskich, typu Stockbridge a.
18 18 Wymagania dla odcinków kanałowych / ziemnych stanowiących wprowadzenia do budynków stacji: - odcinki kanałowe / ziemne traktu światłowodowego, od muf łączeniowych, stanowiących zakończenie przewodu OPGW do przełącznic światłowodowych w budynkach stacji należy zaprojektować z wykorzystaniem kabli tubowych, z suchym uszczelnieniem ośrodka, całkowicie dielektrycznych ze wzmocnieniem z włókien aramidowych na ośrodku kabla; - każdy z tych odcinków należy wyposażyć w 20 m zapasy na obu końcach; - w pomieszczeniach stacji zapasy powinny być umieszczone w skrzynkach zapasu mocowanych na ścianie i zamykanych pokrywą; - na nogach bramek zapasy powinny być umieszczone na wysokości ok. 1,5 m, w skrzynkach zapasu wykonanych z blachy aluminiowej malowanej lakierem proszkowym z drzwiami zamykanymi na zamek; - odcinki ziemne należy układać w rurociągu kablowym RHDPE 40x3,7; - trasę odcinków ziemnych należy oznakować taśmą ostrzegawczą (bez wkładki stalowej) z napisem UWAGA KABEL OPTOTELEKOMUNIKACYJNY; - odcinki kanałowe pomiędzy należy układać w rurze kablowej typu RHDPEt 32/2,9 (trudnopalnej); - odcinki od zewnętrznych skrzynek zapasu do ziemi należy dodatkowo chronić rurą osłonową grubościenną, zabezpieczoną przed wpływem promieni UV; - odcinki od wewnętrznych skrzynek zapasu do szafy teleinformatycznej należy prowadzić w rurze giętkiej karbowanej 25 mm, samogasnącej, nierozprzestrzeniającej płomienia. Zakończenie traktu światłowodowego: - zakończenia traktu światłowodowego w stacjach Groszowice i Ozimek należy zaprojektować i wykonać w budynkach stacji, w pomieszczeniach telekomunikacji, na panelowych przełącznicach światłowodowych 19-calowych w istniejących szafach teleinformatycznych SZB 600x600 (SxG); - przełącznice światłowodowe powinny być usytuowane w górnej części szafy i powinny być wyposażone w szuflady zapasu patchcordów 1U; - zakończenia światłowodów należy wykonać w standardzie E200/APC. Uwaga: Przed demontażem istniejącego przewodu odgromowego OPGW w istniejącej linii 110 kv należy wykonać przeniesienie istniejącej relacji światłowodowej na linie 110 kv relacji
19 19 Groszowice - Dobrzeń i Dobrzeń Ozimek. Wymaga to sporządzenia projektu określającego budżet mocy zainstalowanych urządzeń teletransmisyjnych i ewentualną wymianę zainstalowanych w nich wkładek światłowodowych (ze względu na dużą trasę obejściową). Ww. projekt powinien być wykonany z odpowiednim wyprzedzeniem, zapewniającym dostosowanie zainstalowanych różnorodnych urządzeń teletransmisyjnych (własnych i dzierżawców włókien) do nowych warunków pracy. Po wykonaniu przebudowy linii 110 kv zmienione relacje światłowodowe należy przywrócić Izolacja Izolację linii należy dobrać do II strefy zabrudzeniowej na całej długości trasy linii. Doboru izolatorów do stref zabrudzeniowych należy dokonać zgodnie z normą PN-E-06303:1998 "Narażenia zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych". Zamawiający wymaga zastosowania izolatorów kompozytowych. Układy izolacyjne powinny spełniać wymagania elektryczne określone w rozdz oraz: - znamionowe napięcie probiercze piorunowe na sucho: min. 550 kv, - znamionowe napięcie probiercze przemienne w deszczu: min. 230 kv, - znamionowa wytrzymałość na rozciąganie: 120 kn. Do budowy nowej linii 110 kv należy wykorzystać izolację kompozytową z demontażu (285 szt) Oznakowanie Na słupach linii należy umieścić elementy ostrzegawcze i identyfikacyjne. Na każdym z projektowanych słupów należy zawiesić: - 2 tablice ostrzegawcze - stalowe emaliowane typu A, zgodne z normą PN-88/E o wymiarach 148x210 mm, z napisem Nie dotykać! Urządzenie elektryczne!, - 1 tablice numeracyjną i symbolu linii - stalowa emaliowana - o wymiarach 148x210 mm, żółte tło, czarne cyfry o wys. 40 mm. Nr kodowy S516 oraz symbol GRO-OZI - 3 tablice oznaczenia faz - stalowe emaliowane, żółte tło i czarne litery/cyfry (na słupach mocnych). Dodatkowo na co piątym słupie linii, należy umieścić dwie tablice numeracyjne (zawierające nr słupa, oznaczenie kodowe S516 i symbol GRO-OZI) zamocowane do górnych części słupa w osi linii po przeciwnych stronach konstrukcji (widoczne podczas inspekcji lotniczych). Sposób oznakowania słupów uzgodnić dodatkowo z Zamawiającym.
20 20 Należy się liczyć z koniecznością ewentualnego dodatkowego oznakowania słupów i przewodów linii np. w przypadku uznania jej za obiekt przeszkodowy dla lotnictwa lub na potrzeby ochrony środowiska itp. W przypadku konieczności oznakowania światłami przeszkodowymi zgodnie z obowiązującymi przepisami, światła te powinny mieć własne źródła zasilania, zamontowane na słupie Wymagania dotyczące osprzętu Osprzęt liniowy obejmuje: - osprzęt do łańcuchów izolatorowych i osprzęt zawieszeń przewodu odgromowego, - osprzęt ochronny izolatorów, - uchwyty przelotowe, - połączenia przenoszące naciąg - uchwyty odciągowe, złączki zaprasowywane, - zaciski prądowe mostka, tłumiki drgań przewodów fazowych i odgromowych Do zamocowania przewodów do łańcuchów izolatorowych odciągowych należy przewidzieć uchwyty odciągowe zaprasowywane. Jako uchwyty przelotowe należy stosować uchwyty przelotowe wahliwe cięgłowe. Do zawieszeń przewodów fazowych zaleca się stosowanie wieszaków zawiasowych (np. typu WE ). Zastosowanie wieszaków śrubowych U uzgodnić z Zamawiającym. Osprzęt powinien spełniać wymagania norm PN-EN 61284, P-EN 61854, PN-EN oraz norm w nich powołanych. W Wymaganiach Technicznych dla poszczególnych rodzajów osprzętu przewidziano zgodnie z ww. normami następujące rodzaje badań: - badania typu, - badania kontrolno-odbiorcze, - badania wyrobu. Osprzęt powinien wytrzymywać przepływ prądu zwarciowego bez pogorszenia właściwości użytkowych i bez obniżenia wytrzymałości mechanicznej Kolizje projektowanej linii 110 kv z liniami SN-15 kv i nn-0,4 kv Zakres prac obejmuje również skablowanie wszystkich linii SN-15 kv i nn-0,4 kv krzyżujących przebudowywaną linię 110 kv w zakresie uzgodnionym z Zamawiającym i o długości koniecznej do prawidłowego funkcjonowania linii 110 kv. Wykaz krzyżowanych linii: - przęsło 3-4 linii 110 kv Linia napowietrzna SN-15 kv
21 21 - przęsło 5-6 linii 110 kv Linia nn-0,4 kv - przęsło 7-8 linii 110 kv Linia napowietrzna SN-15 kv - przęsło linii 110 kv Linia napowietrzna SN-15 kv - przęsło linii 110 kv Linia nn-0,4 kv - przęsło linii 110 kv Linia nn-0,4 kv Oddziaływanie na środowisko Nowa linia 110 kv powinna być tak zaprojektowana i wykonana, aby spełniała wymagania obowiązujących przepisów i norm dotyczących oddziaływania na środowisko w zakresie pola elektromagnetycznego i hałasu Pas technologiczny linii Linia 110 kv może być źródłem oddziaływania na środowisko w zakresie emisji pola elektromagnetycznego oraz hałasu. W zakresie emisji pola elektromagnetycznego możliwe jest przekroczenie wartości granicznej składowej elektrycznej pola elektromagnetycznego, określonej w obowiązujących przepisach dla terenów przeznaczonych pod zabudowę mieszkaniową, natomiast w zakresie emisji hałasu przekroczenie dopuszczalnych poziomów określonych w obowiązujących przepisach dla terenów zabudowy mieszkaniowej i zagrodowej. Przekroczenia te mogą mieć miejsce na obszarze znajdującym się pod przewodami linii lub w ich pobliżu i są powodem ograniczenia możliwości zabudowy mieszkaniowej w najbliższym otoczeniu linii. Ograniczenia zabudowy i zagospodarowania terenu w najbliższym otoczeniu linii wynikają również z innych przepisów i norm, ustalających minimalną odległość pomiędzy przewodami linii a niektórymi obiektami (w tym gałęziami drzew). Z powyższych względów wprowadzono pojęcie pasa technologicznego linii w celu określenia obszaru ograniczeń oraz uwarunkowań jego zabudowy i zagospodarowania. Dla linii 110 kv przyjęto do celów planowania przestrzennego standardowy pas technologiczny o szerokości 30 m (tzn. po 15 m od osi linii w obie strony). Linię 110 kv należy tak zaprojektować, aby szerokość pasa oddziaływania linii, (rozumianego jako obszar, w którym oddziaływanie linii na środowisko może przekraczać wartości graniczne określone w obowiązujących przepisach dla terenów przeznaczonych pod zabudowę mieszkaniową oraz terenów zabudowy mieszkaniowej lub zagrodowej) nie była większa od szerokości pasa standardowego przyjętego przez Zamawiającego dla linii 110 kv.
22 22 W strefie oddziaływania linii, obejmującej pasy terenu o szerokości ok. 15 m od osi linii, dopuszcza się użytkowanie zgodnie z przeznaczeniem, z uwzględnieniem następujących ograniczeń: 1) zakaz sadzenia roślinności wysokiej, 2) budowa i rozbudowa budynków i budowli wymaga zachowania warunków bezpieczeństwa, w tym minimalnych dopuszczalnych odległości od elementów znajdujących się pod napięciem oraz zachowania wymagań dotyczących dopuszczalnego natężenia pola elektrycznego emitowanego przez linię 110 kv, 3) lokalizacja budynków i budowli nie może ograniczać dostępu do stanowisk słupowych sprzętem budowlanym Pole elektromagnetyczne W zakresie emisji pola elektromagnetycznego o częstotliwości 50 Hz linia powinna spełniać wymagania podane w Rozporządzeniu Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U. nr 192, poz. 1883). Rozporządzenie to podaje wartość natężenia równą 10 kv/m, jako dopuszczalny poziom składowej elektrycznej oraz wartość natężenia 60 A/m jako dopuszczalny poziom składowej magnetycznej dla miejsc dostępnych dla ludzi. Dla terenów przeznaczonych pod zabudowę mieszkaniową Rozporządzenie podaje wartości dopuszczalne równe 1 kv/m oraz 60 A/m odpowiednio dla składowej elektrycznej i magnetycznej pola. Wykonawca powinien przedstawić wykresy rozkładu natężenia pola elektrycznego pod linią (w funkcji odległości od osi linii) oraz wykazać, że natężenie pola elektrycznego nie przekracza w żadnym układzie pracy oraz dla przyjętej wysokości zawieszenia przewodów fazowych: - wartości dopuszczalnej dla miejsc dostępnych dla ludzi w żadnym miejscu pod linią, - wartości dopuszczalnej dla terenów przeznaczonych pod zabudowę mieszkaniową na granicy pasa technologicznego linii. Wykonawca powinien przedstawić również analogiczne wykresy rozkładu natężenia pola magnetycznego pod linią z zaznaczeniem wartości maksymalnej oraz wartości na granicy pasa technologicznego linii. Do obliczania pola magnetycznego należy przyjąć prąd równy 830 A.
23 Oddziaływanie akustyczne W zakresie oddziaływania akustycznego linia powinna spełniać wymagania Rozporządzenia Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U nr 120 poz. 826). Rozporządzenie to podaje dopuszczalne poziomy hałasu określone wskaźnikami hałasu dla różnych rodzajów terenu. W projekcie wykonawczym należy przedstawić prognozowane poziomy wskaźników hałasu od linii w funkcji odległości od osi linii oraz określić ich wartości na granicy pasa technologicznego dla przejściowego (o ile taki układ wystąpi) oraz docelowego układu pracy linii. Poziomy wskaźników hałasu na granicy pasa technologicznego nie powinny przekroczyć wartości dopuszczalnych określonych w ww. rozporządzeniu. 5. Warunki odbioru robót a) W trakcie realizacji przebudowy linii 110 kv odbiorom częściowym podlegać będą: - dokumentacja projektowa, - elementy prac określone w harmonogramie rzeczowo-finansowym uzgodnionym z Zamawiającym; b) Wraz ze zgłoszeniem do odbioru częściowego etapu prac Wykonawca zobowiązany jest przekazać wyniki badań kontrolno-odbiorczych, atesty na dostarczone urządzenia i materiały oraz dokumentację potwierdzającą wykonanie prac zgodnie z wymaganiami i standardami Zamawiającego; c) Warunkiem przekazania linii do testów oraz prób napięciowych i obciążeniowych jest dokonanie przez Zamawiającego przy udziale Wykonawcy sprawdzenia technicznego wybudowanej linii w zakresie zgodności z wymaganiami Zamawiającego oraz zgodności linii z opracowanymi przez Wykonawcę i zatwierdzonymi przez Zamawiającego rozwiązaniami technicznymi określonymi w projektach budowlanych oraz projektach wykonawczych; d) Warunkiem zgłoszenia do odbioru końcowego jest: - zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych, - przedłożenie wyników pomiarów hałasu i pola elektromagnetycznego, - przedstawienie dokumentacji powykonawczej.
24 24 II. CZĘŚĆ INFORMACYJNA 1. Wymagania i przepisy Przedmiotowa dwutorowa linia powinna być zaprojektowana zgodnie z: a) normą PN-EN (wraz z aktualizacjami) Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv wraz z Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 3: Zbiór normatywnych warunków krajowych Polska wersja EN :2001, b) normami powołanymi w PN-EN , c) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, d) specyfikacjami i standardami obowiązującymi w TAURON Dystrybucja S.A. e) niniejszym PF-U. 2. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych a) W celu opracowania oferty Zamawiający udostępnia: - komplet map topograficznych w skali 1:10000 z wrysowaną trasą projektowanej linii (Tom 2), - komplet map ewidencji gruntów w skali 1:2000 z wrysowaną trasą projektowanej linii oraz z działkami (Tom 2) - profil podłużny linii 110 kv (Tom 3) - wykaz działek zlokalizowanych na trasie projektowanej linii - stan prawny na czerwiec 2014 r. (Tom 4). Wykaz działek wraz z wykazem ich właścicieli zostanie przekazany Wykonawcy wyłonionemu w przetargu; - wykaz działek zlokalizowanych na trasie projektowanej linii wraz z wykazem właścicieli gruntów - stan prawny na czerwiec 2014 r. (Tom 5). - wykazy montażowe istniejącej i projektowanej linii 110 kv, szacunkowe zestawienie materiałów do budowy nowej linii 110 kv oraz zestawienie materiałów do demontażu istniejącej linii 110 kv (Tom 6). - stan dokumentacji planistycznej w poszczególnych gminach (Tom 7)
25 25 b) Wykonawca jest zobowiązany do zweryfikowania danych otrzymanych w dokumentacji przekazanej przez Zamawiającego, na etapie opracowywania projektu budowlanego i pozyskiwania decyzji zatwierdzającej projekt budowlany. 3. Opis obszarów chronionych 3.1. Obszary Natura 2000 Planowana inwestycja przebiega poza obszarami Natura Najbliższy obszar Natura 2000 Łąki w okolicach Chrząstowic PLH znajduje się w odległości około 1,6 km od linii 110 kv Obszary Chronionego Krajobrazu a) Obszar Chronionego Krajobrazu Lasy Strobawsko - Turawskie Inwestycja przebiega przez przedmiotowy obszar na odcinku od słupa nr 51 do słupa 85 i w okolicach słupa nr 89 przy stacji Ozimek.
