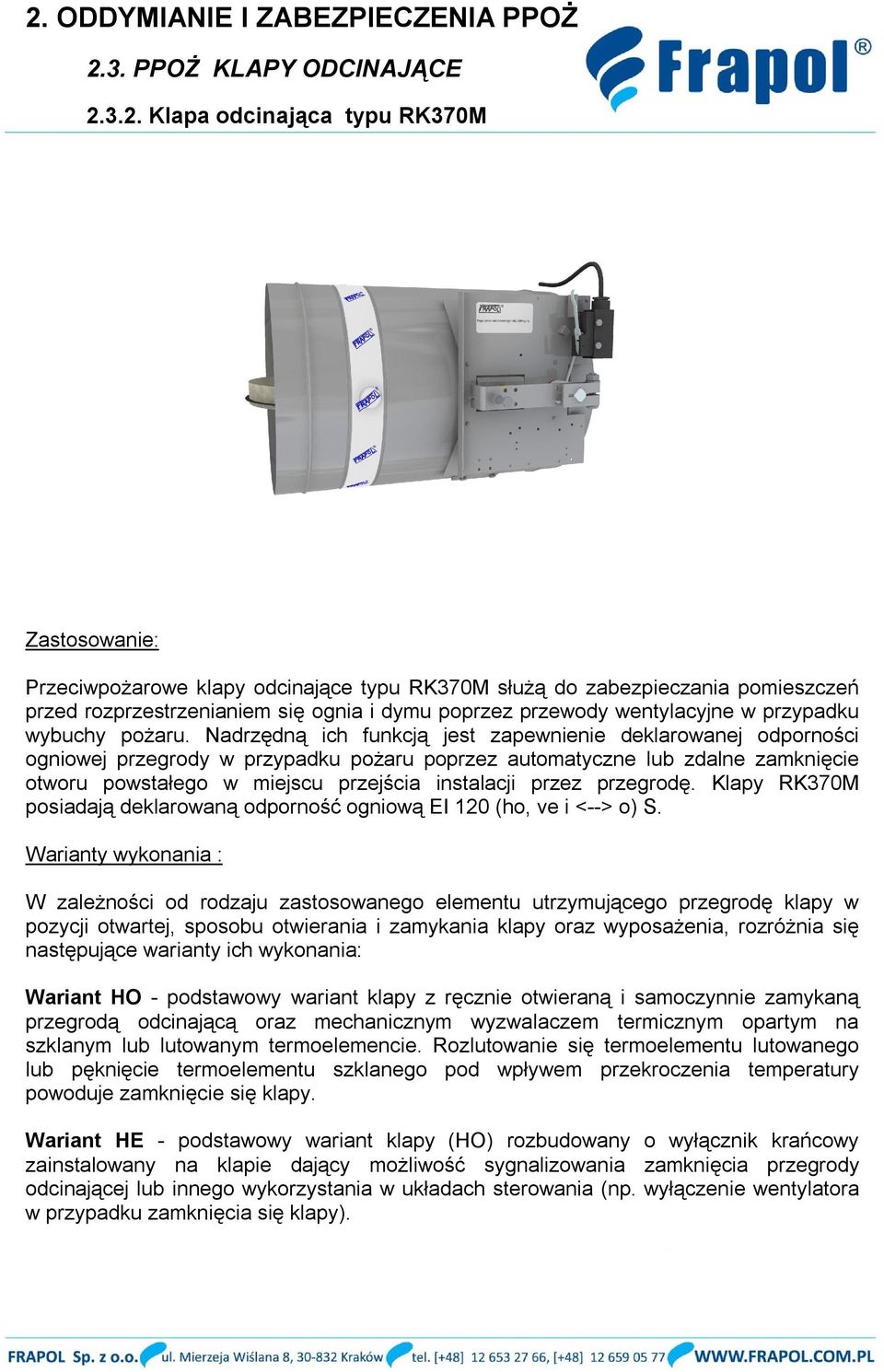

1 Zastosowanie: Przeciwpożarowe klapy odcinające typu RK370M służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Klapy RK370M posiadają deklarowaną odporność ogniową EI 120 (ho, ve i <--> o) S. Warianty wykonania : W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania: Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy. Wariant HE - podstawowy wariant klapy (HO) rozbudowany o wyłącznik krańcowy zainstalowany na klapie dający możliwość sygnalizowania zamknięcia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy).

2 Wariant MR - wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą, podtrzymaniem przegrody odcinającej w pozycji otwartej przez elektromagnes zasilany poprzez elektryczny wyzwalacz termiczny. Zadziałanie wyzwalacza pod wpływem przekroczonej temperatury powoduje rozłączenie zasilania elektromagnesu, co skutkuje zamknięciem się klapy. Przy podłączeniu zasilania elektromagnesu przez dodatkowy wyłącznik, możliwe jest zdalne zamknięcie klapy (np. w celu sprawdzenia działania). Wariant ER wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo (dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Standardowo siłownik wyposażony jest w wyzwalacz termiczny (termoelement wewnątrz i na zewnątrz klapy). Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy. Siłownik wyposażony jest w dwa wyłączniki krańcowe (położenia zamkniętego i położenia otwartego przegrody). Klapy w wariancie ER najczęściej wyposażone są w następujące siłowniki: Siłowniki Belimo BF24-T, BF230-T lub BLF24-T, BLF230-T stosowane domyślnie, wyposażone są w wyzwalacz termoelektryczny Belimo BAE72-S, posiadający dwa bezpieczniki termiczne TF1 i TF2 (wewnątrz i na zewnątrz obudowy klapy). W przypadku wzrostu temperatury w otoczeniu lub wewnątrz klapy powyżej 72 C, następuje zadziałanie bezpiecznika termicznego oraz zamknięcie przegrody klapy. Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie napięcia zasilającego napęd. Jest to standardowy typ siłownika stosowany w klapach V370. Siłowniki Belimo BF24-T-ST, BF230-T-ST lub BLF24-T-ST, BLF230-T-ST siłownik analogiczny jak powyższy, wyposażony dodatkowo we wtyczkę umożliwiającą podpięcie go do standardowego modułu zasilająco sterującego Belimo BKN. Siłowniki BELIMO BF24TL-T-ST cyfrowy siłownik do klap odcinających przystosowany do współpracy z szyną komunikacyjną MPBus. Dostępne są inne typu siłowników, np. umożliwiające komunikację za pomocą szyny LonWorks, dostępne są na indywidualne zapytanie. Wszystkie wyzwalacze termiczne mogą zadziałać w temperaturach 72±5 C lub 90±5 C. Standardowo montowane są wyzwalacze działające przy temperaturze 72±5 C.

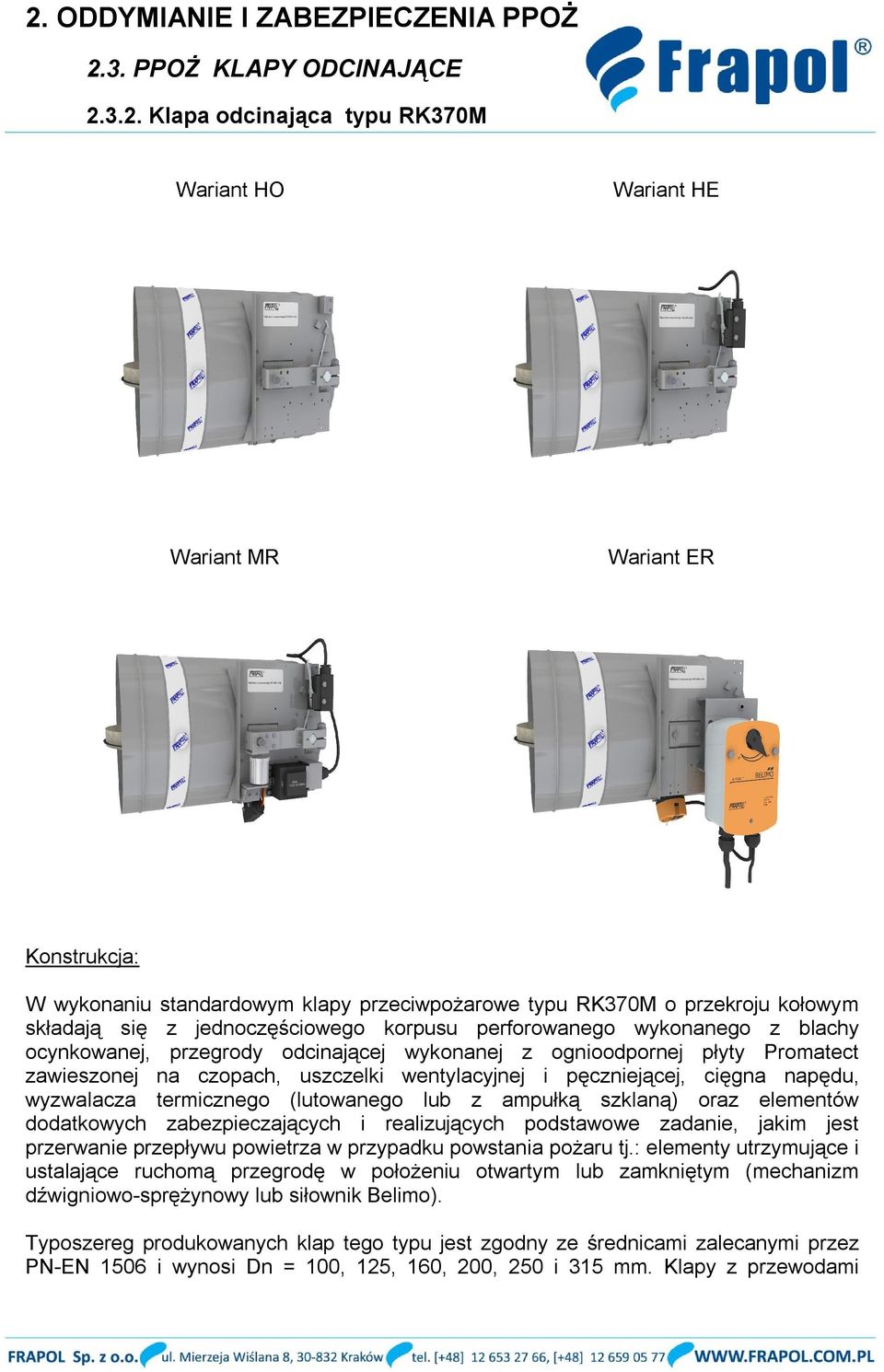

3 Wariant HO Wariant HE Wariant MR Wariant ER Konstrukcja: W wykonaniu standardowym klapy przeciwpożarowe typu RK370M o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, cięgna napędu, wyzwalacza termicznego (lutowanego lub z ampułką szklaną) oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik Belimo). Typoszereg produkowanych klap tego typu jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi Dn = 100, 125, 160, 200, 250 i 315 mm. Klapy z przewodami

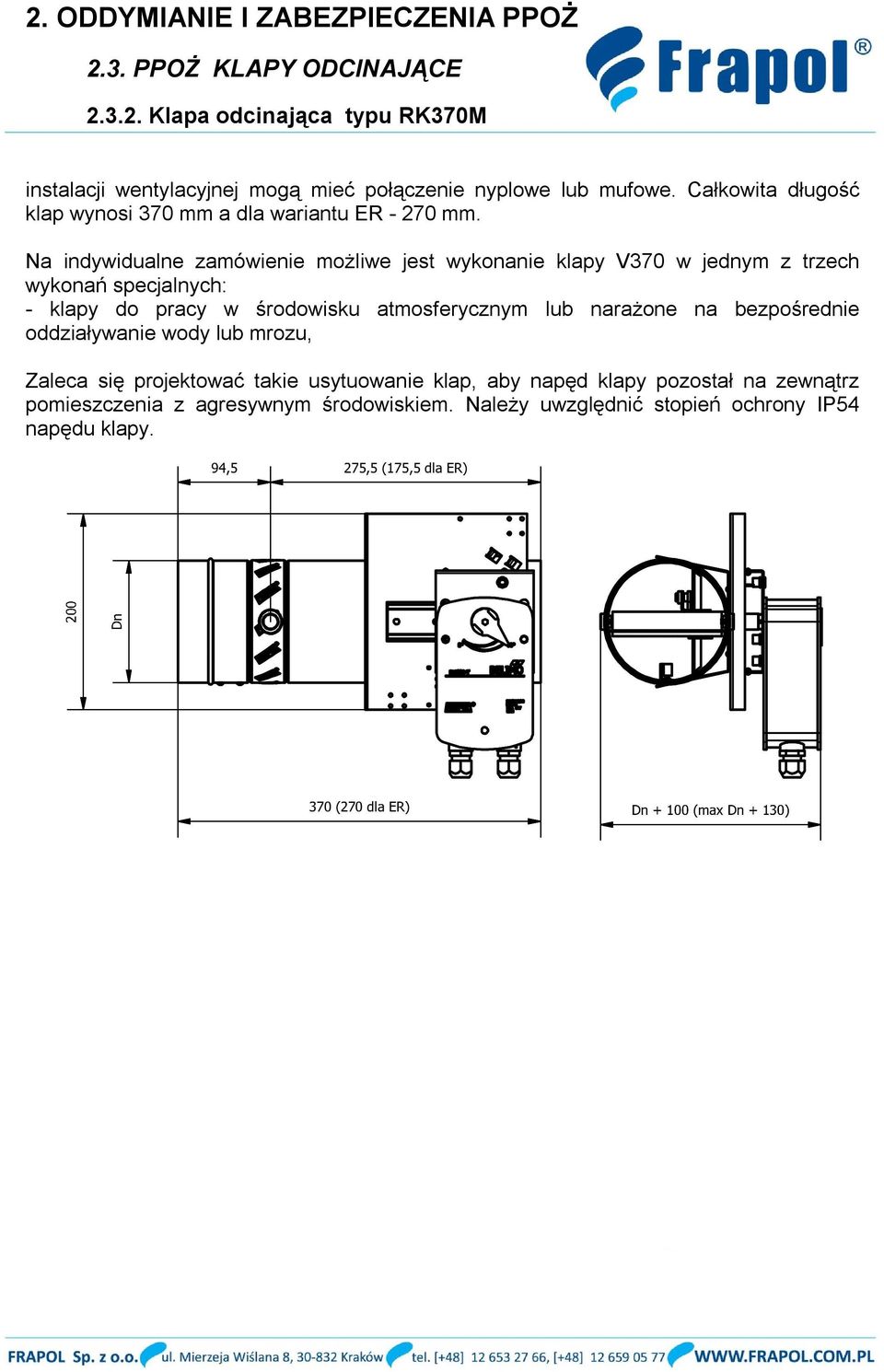

4 instalacji wentylacyjnej mogą mieć połączenie nyplowe lub mufowe. Całkowita długość klap wynosi 370 mm a dla wariantu ER mm. Na indywidualne zamówienie możliwe jest wykonanie klapy V370 w jednym z trzech wykonań specjalnych: - klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu, Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostał na zewnątrz pomieszczenia z agresywnym środowiskiem. Należy uwzględnić stopień ochrony IP54 napędu klapy.

5 Montaż klap: Montaż klap powinien odpowiadać jednemu z przedstawionych w DTR oraz Aprobacie Technicznej wariantów zabudowy. We wcześniej przygotowanym otworze, element ( kanał lub klapa), umieszczony w przegrodzie ogniowej ( w zależności od wariantu zabudowy klapy ) ustawić centrycznie zapewniając jednocześnie jego współosiowość z montowanym ciągiem wentylacyjnym oraz dostęp do obsługi. Kierunek przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed lub za przegrodą). Montaż klap może odbywać się w oddzieleniu ogniowym pionowym lub poziomym Zastosowane materiały montażowe i sposób podwieszenia powinien uniemożliwić nieumyślną zmianę położenia klapy względem oddzielenia ogniowego. Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w sposób trwały i szczelny, Przegroda odcinająca w pozycji zamkniętej, na całym obwodzie ma przylegać do kątowników oporowych znajdujących się wewnątrz obudowy zamontowanej klapy. Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej, Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania klapy. Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie zostały zabrudzone. Jeżeli tak to należy je oczyścić. Warianty zabudowy klap : W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia ogniowego rozróżniamy warianty zabudowy: w oddzieleniu ogniowym Dla oddzielenia ogniowego klasy EI120 minimalna grubość przegrody wynosi: oddzielenie wykonane z betonu 110 mm, oddzielenie murowane z bloczków z betonu komórkowego 115 mm, oddzielenie murowane z cegły pełnej 120 mm, oddzielenie typu lekkiego np. gipsowo kartonowe 125 mm,

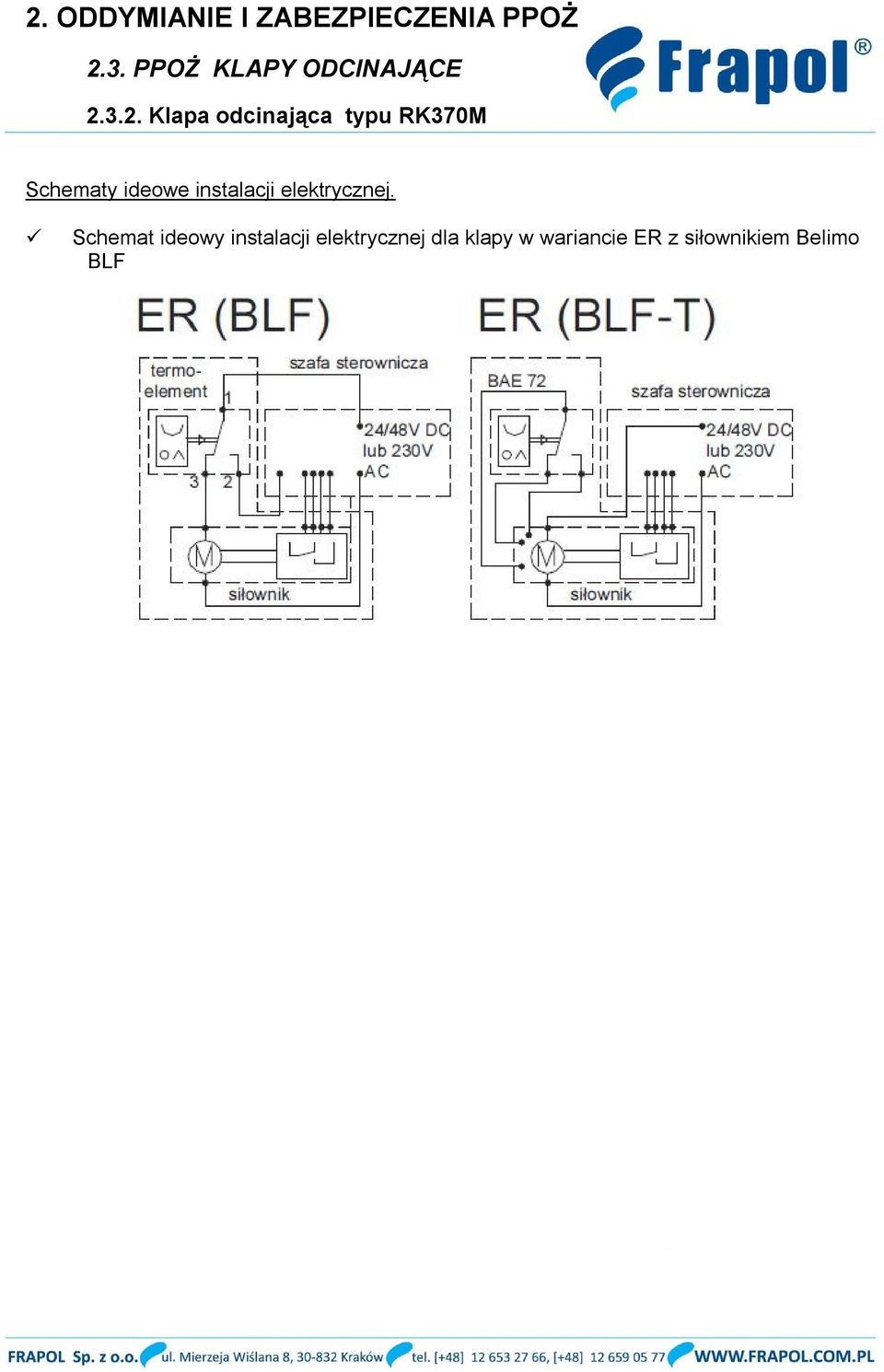

6 Schematy ideowe instalacji elektrycznej. Schemat ideowy instalacji elektrycznej dla klapy w wariancie ER z siłownikiem Belimo BLF

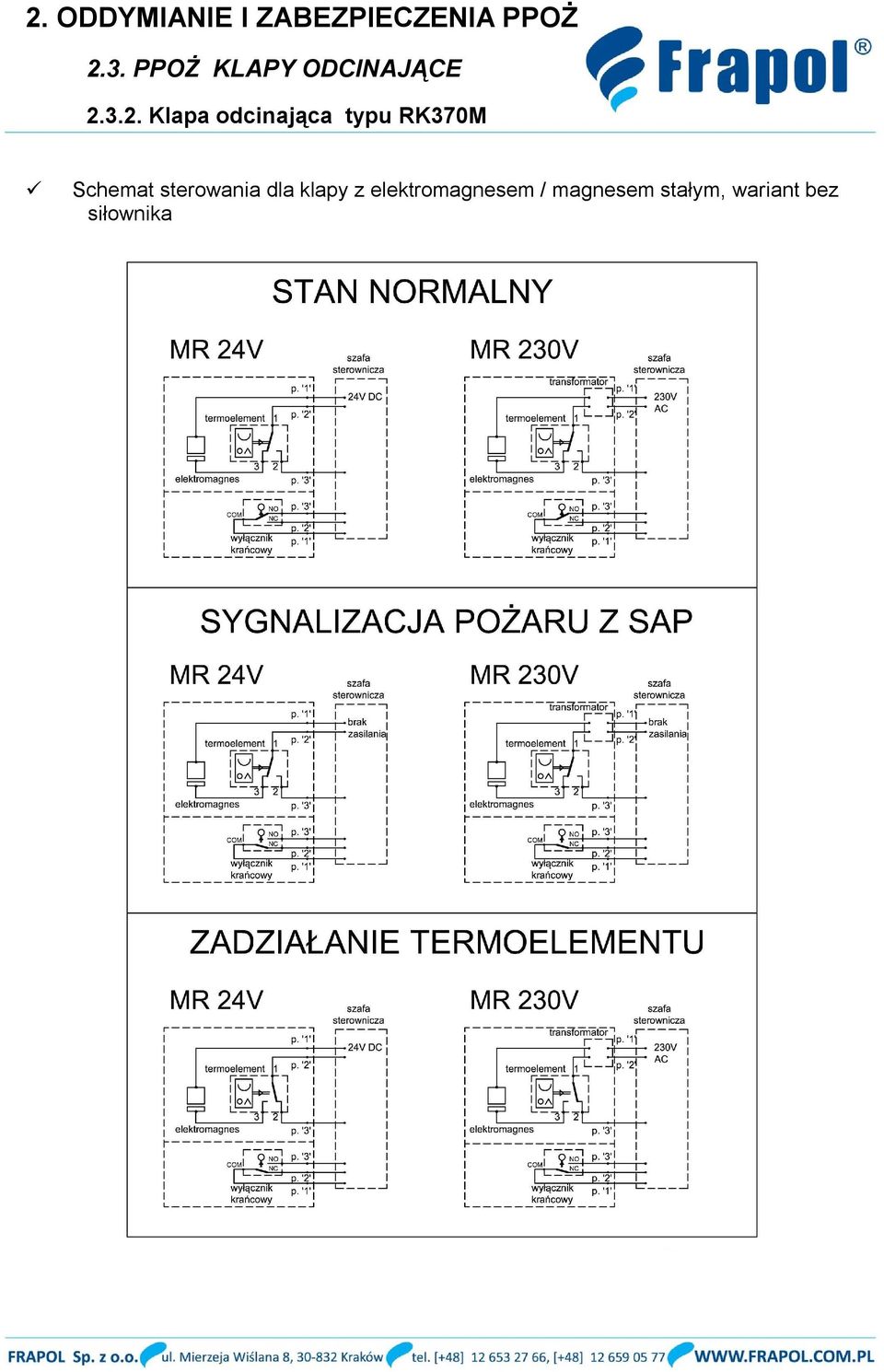

7 Schemat sterowania dla klapy z elektromagnesem / magnesem stałym, wariant bez siłownika

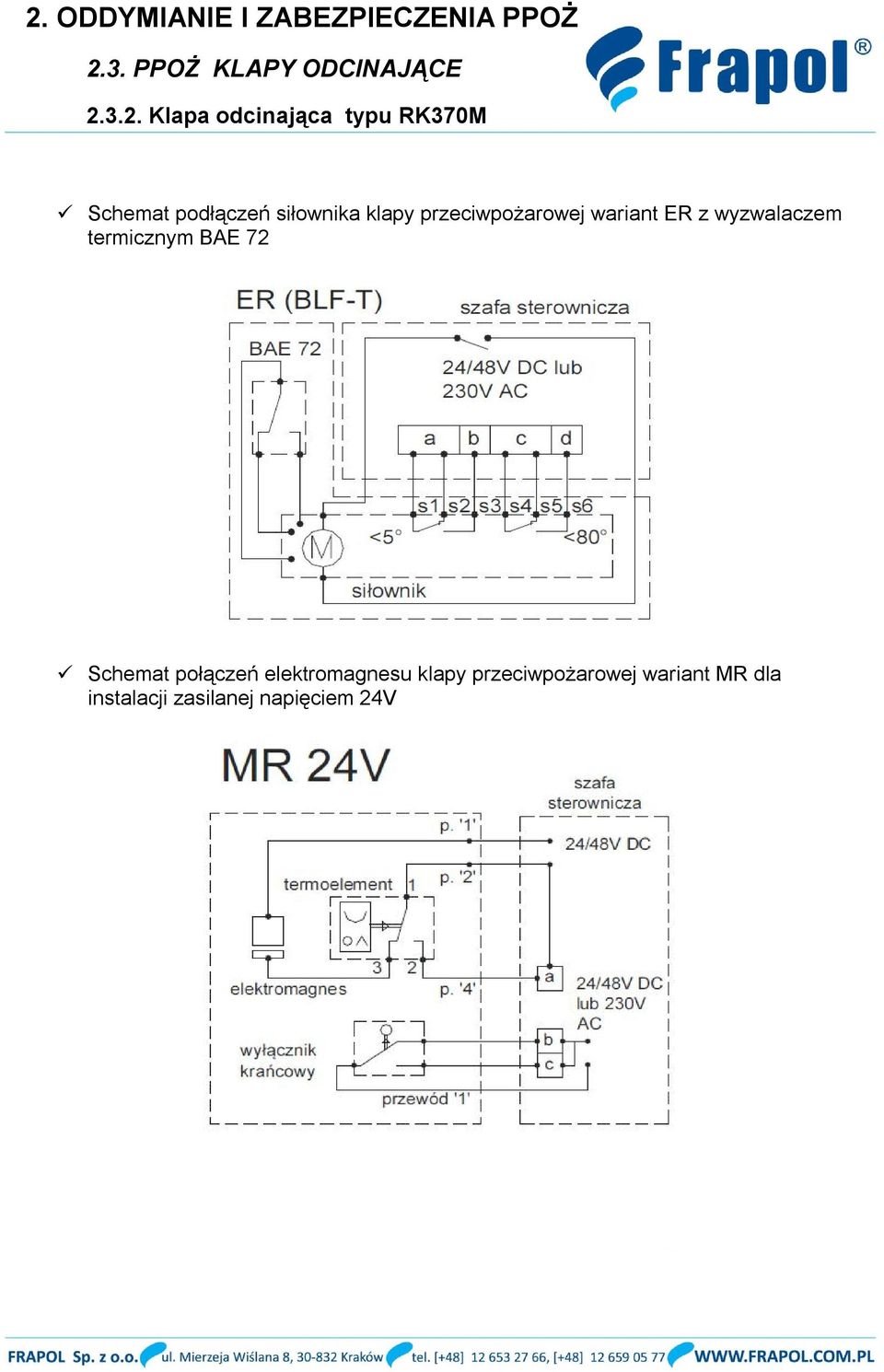

8 Schemat podłączeń siłownika klapy przeciwpożarowej wariant ER z wyzwalaczem termicznym BAE 72 Schemat połączeń elektromagnesu klapy przeciwpożarowej wariant MR dla instalacji zasilanej napięciem 24V

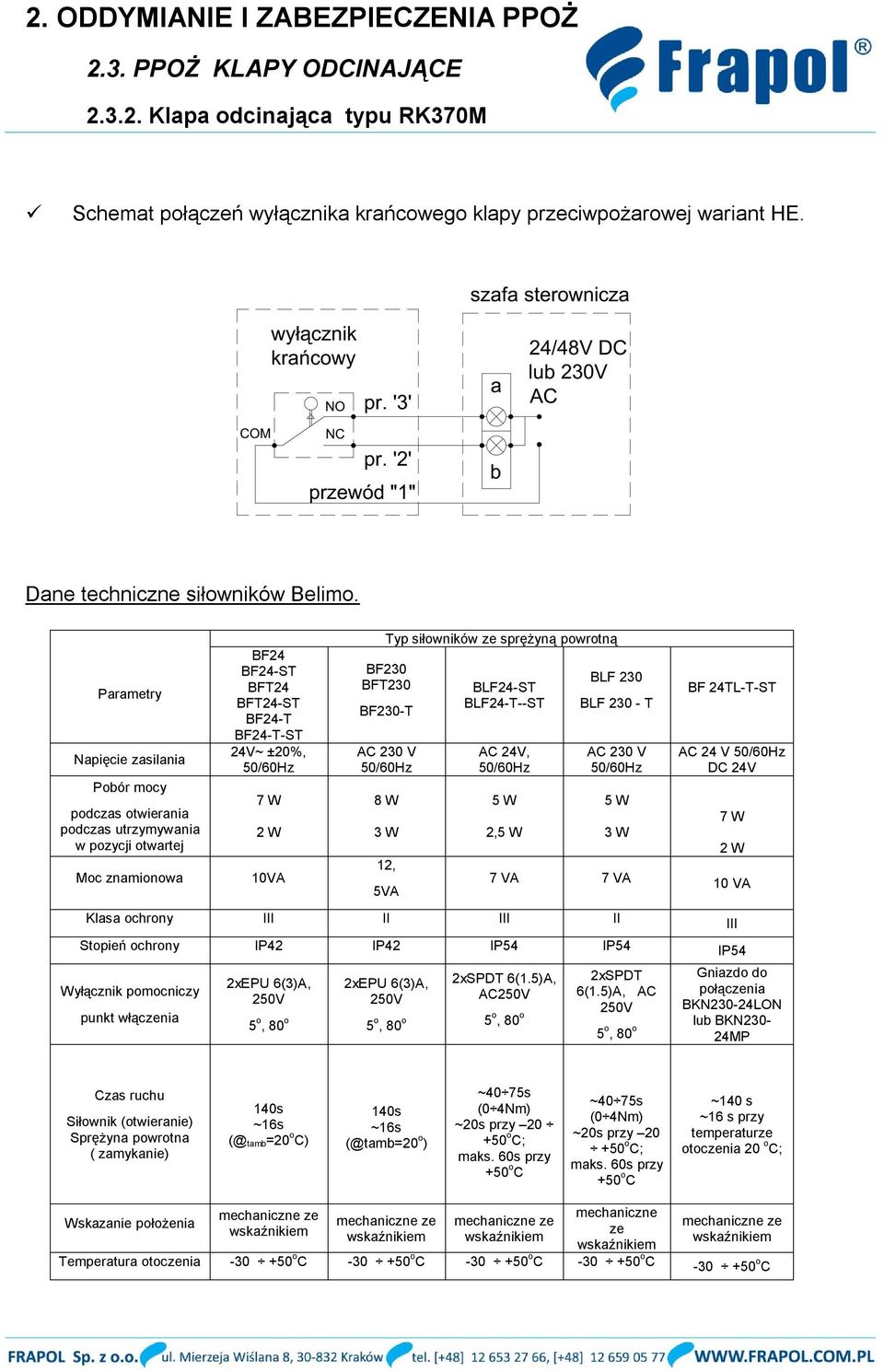

9 Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant HE. Dane techniczne siłowników Belimo. Parametry Napięcie zasilania Pobór mocy podczas otwierania podczas utrzymywania w pozycji otwartej Moc znamionowa BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST 24V~ ±20%, 50/60Hz 7 W 2 W 10VA Typ siłowników ze sprężyną powrotną BF230 BFT230 BF230-T AC 230 V 50/60Hz 8 W 3 W 12, 5VA BLF24-ST BLF24-T--ST AC 24V, 50/60Hz 5 W 2,5 W BLF 230 BLF T AC 230 V 50/60Hz 5 W 3 W BF 24TL-T-ST AC 24 V 50/60Hz DC 24V 7 W 2 W 7 VA 7 VA 10 VA Klasa ochrony III II III II III Stopień ochrony IP42 IP42 IP54 IP54 IP54 Wyłącznik pomocniczy punkt włączenia 2xEPU 6(3)A, 250V 5 o, 80 o 2xEPU 6(3)A, 250V 5 o, 80 o 2xSPDT 6(1.5)A, AC250V 5 o, 80 o 2xSPDT 6(1.5)A, AC 250V 5 o, 80 o Gniazdo do połączenia BKN230-24LON lub BKN230-24MP Czas ruchu Siłownik (otwieranie) Sprężyna powrotna ( zamykanie) 140s ~16s (@ tamb=20 o C) 140s ~16s (@tamb=20 o ) ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C ~40 75s (0 4Nm) ~20s przy o C; maks. 60s przy +50 o C ~140 s ~16 s przy temperaturze otoczenia 20 o C; Wskazanie położenia mechaniczne ze wskaźnikiem mechaniczne ze wskaźnikiem mechaniczne ze wskaźnikiem mechaniczne ze wskaźnikiem mechaniczne ze wskaźnikiem Temperatura otoczenia o C o C o C o C o C

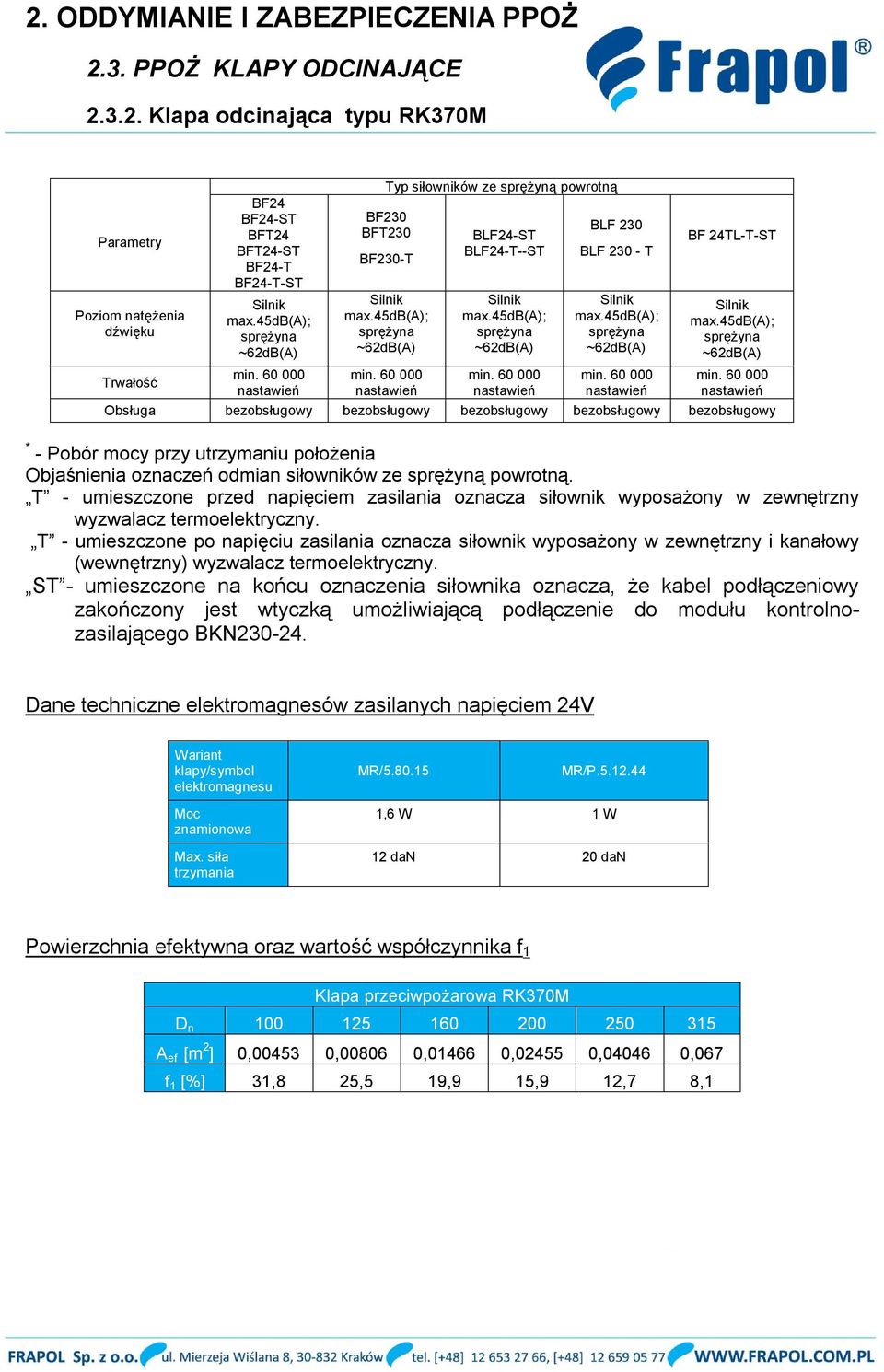

10 Parametry Poziom natężenia dźwięku Trwałość BF24 BF24-ST BFT24 BFT24-ST BF24-T BF24-T-ST Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Typ siłowników ze sprężyną powrotną BF230 BFT230 BF230-T Silnik max.45db(a); sprężyna ~62dB(A) min nastawień BLF24-ST BLF24-T--ST Silnik max.45db(a); sprężyna ~62dB(A) min nastawień BLF 230 BLF T Silnik max.45db(a); sprężyna ~62dB(A) min nastawień BF 24TL-T-ST Silnik max.45db(a); sprężyna ~62dB(A) min nastawień Obsługa bezobsługowy bezobsługowy bezobsługowy bezobsługowy bezobsługowy * - Pobór mocy przy utrzymaniu położenia Objaśnienia oznaczeń odmian siłowników ze sprężyną powrotną. T - umieszczone przed napięciem zasilania oznacza siłownik wyposażony w zewnętrzny wyzwalacz termoelektryczny. T - umieszczone po napięciu zasilania oznacza siłownik wyposażony w zewnętrzny i kanałowy (wewnętrzny) wyzwalacz termoelektryczny. ST - umieszczone na końcu oznaczenia siłownika oznacza, że kabel podłączeniowy zakończony jest wtyczką umożliwiającą podłączenie do modułu kontrolnozasilającego BKN Dane techniczne elektromagnesów zasilanych napięciem 24V Wariant klapy/symbol elektromagnesu MR/ MR/P Moc znamionowa Max. siła trzymania 1,6 W 1 W 12 dan 20 dan Powierzchnia efektywna oraz wartość współczynnika f 1 Klapa przeciwpożarowa RK370M D n A ef [m 2 ] 0, , , , , ,067 f 1 [%] 31,8 25,5 19,9 15,9 12,7 8,1

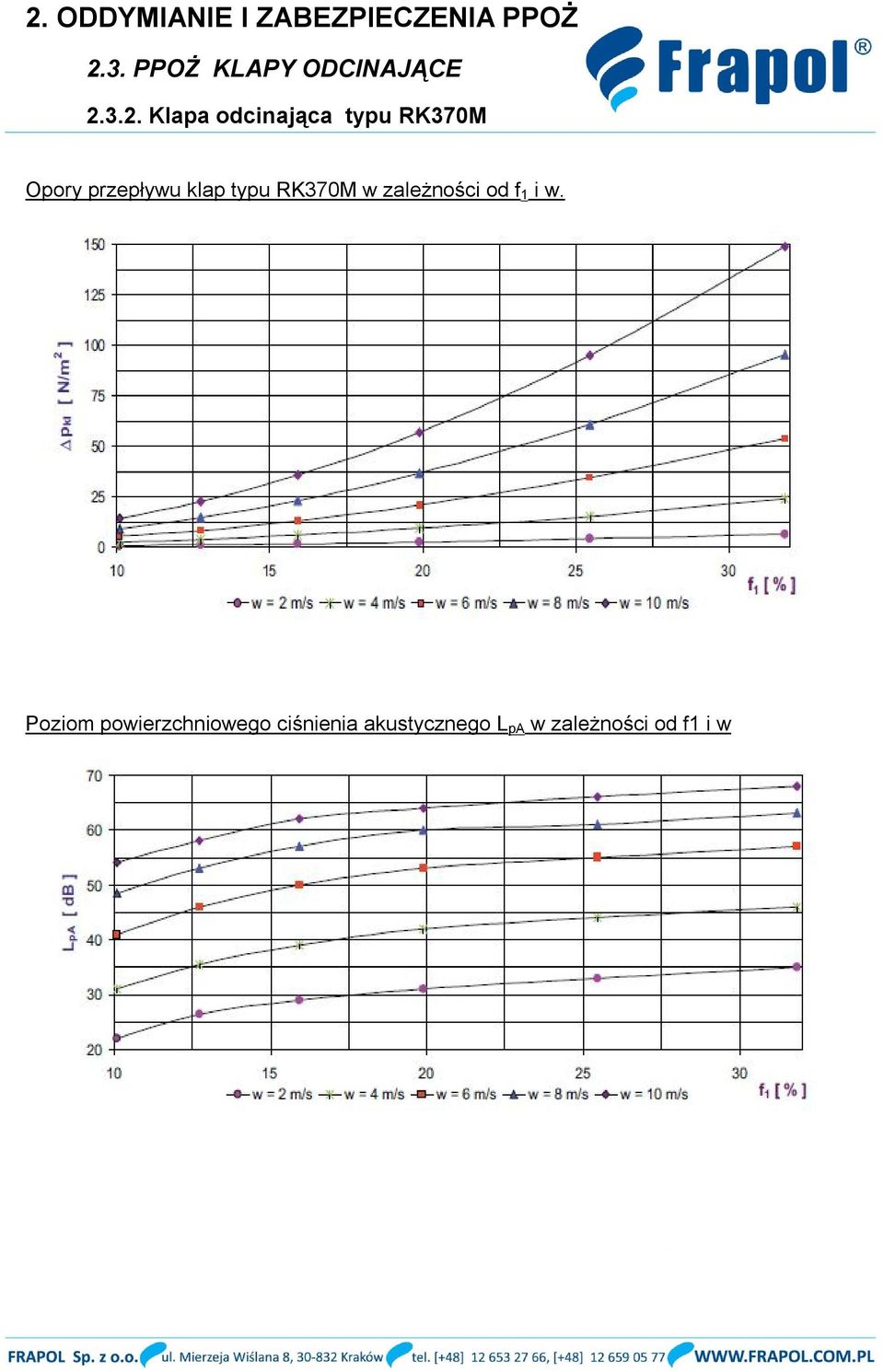

11 Opory przepływu klap typu RK370M w zależności od f 1 i w. Poziom powierzchniowego ciśnienia akustycznego L pa w zależności od f1 i w

12 Przykład zamówienia: Dokumenty dopuszczające: Europejska Norma Zharmonizowana PN-EN 15650:2010 Certyfikat Zgodności 1488-CPD-0351/W wydany przez: INSTYTUT TECHNIKI BUDOWLANEJ Warszawa, ul. Filtrowa 1 Atest higieniczny HK/B/1539/01/2012 wydany przez: NARODOWY INSTYTUT ZDROWIA PUBLICZNEGO Warszawa, ul. Chocimska 24
