Małe elektroniczne pompy obiegowe do c.o.

Transkrypt

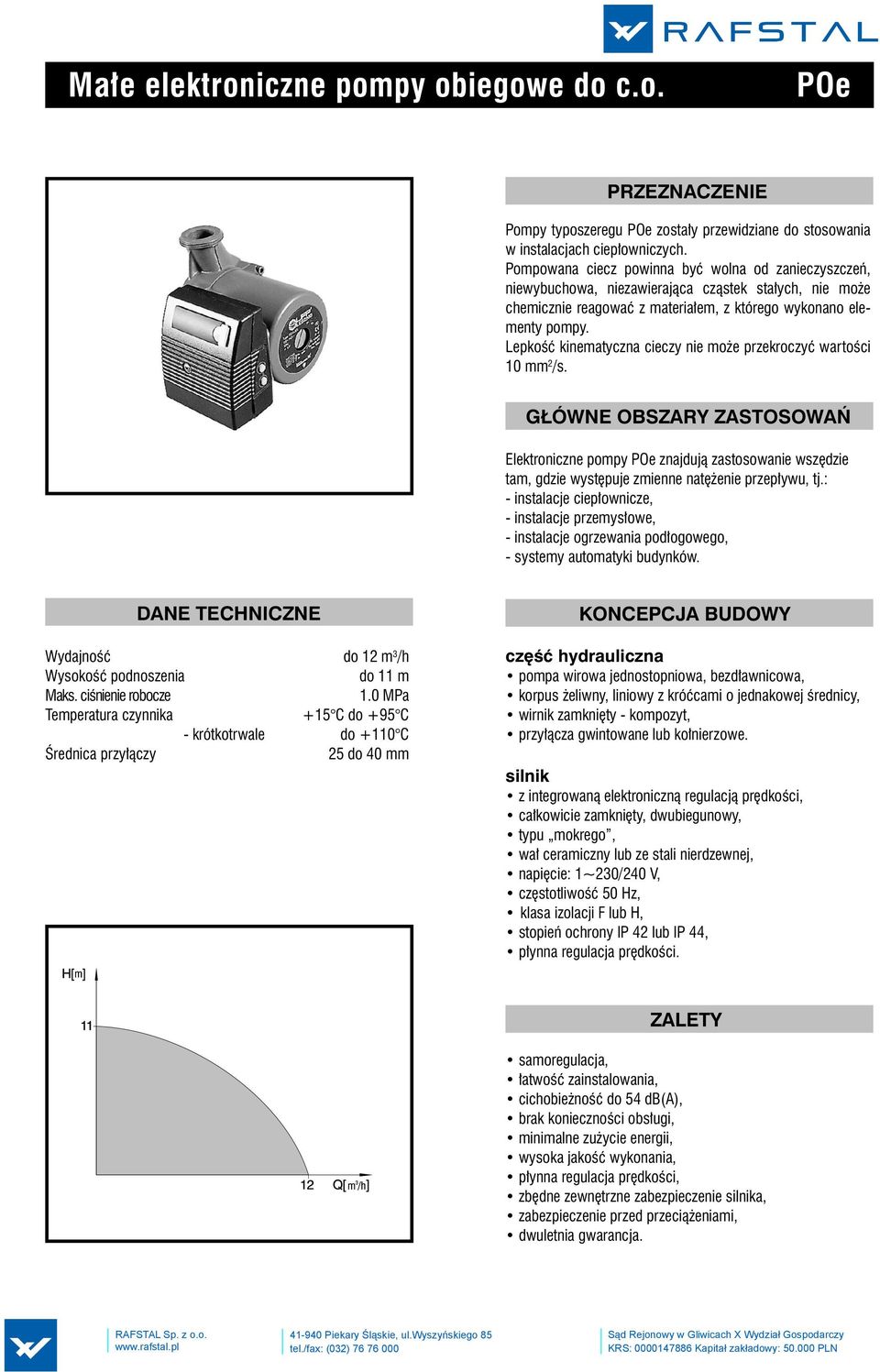

1 PRZEZNACZENIE Pompy typoszeregu zostały przewidziane do stosowania w instalacjach ciepłowniczych. Pompowana ciecz powinna być wolna od zanieczyszczeń, niewybuchowa, niezawierająca cząstek stałych, nie może chemicznie reagować z materiałem, z którego wykonano elementy pompy. Lepkość kinematyczna cieczy nie może przekroczyć wartości 10 mm 2 /s. GŁÓWNE OBSZARY ZASTOSOWAŃ Elektroniczne pompy znajdują zastosowanie wszędzie tam, gdzie występuje zmienne natężenie przepływu, tj.: - instalacje ciepłownicze, - instalacje przemysłowe, - instalacje ogrzewania podłogowego, - systemy automatyki budynków. DANE TECHNICZNE Wydajność do 12 m 3 /h Wysokość podnoszenia do 11 m Maks. ciśnienie robocze 1.0 MPa Temperatura czynnika +15 C do +95 C - krótkotrwale do +110 C Średnica przyłączy 25 do 40 mm KONCEPCJA BUDOWY część hydrauliczna pompa wirowa jednostopniowa, bezdławnicowa, korpus żeliwny, liniowy z króćcami o jednakowej średnicy, wirnik zamknięty - kompozyt, przyłącza gwintowane lub kołnierzowe. silnik z integrowaną elektroniczną regulacją prędkości, całkowicie zamknięty, dwubiegunowy, typu mokrego, wał ceramiczny lub ze stali nierdzewnej, napięcie: 1~230/240 V, częstotliwość 50 Hz, klasa izolacji F lub H, stopień ochrony IP 42 lub IP 44, płynna regulacja prędkości. ZALETY samoregulacja, łatwość zainstalowania, cichobieżność do 54 db(a), brak konieczności obsługi, minimalne zużycie energii, wysoka jakość wykonania, płynna regulacja prędkości, zbędne zewnętrzne zabezpieczenie silnika, zabezpieczenie przed przeciążeniami, dwuletnia gwarancja.

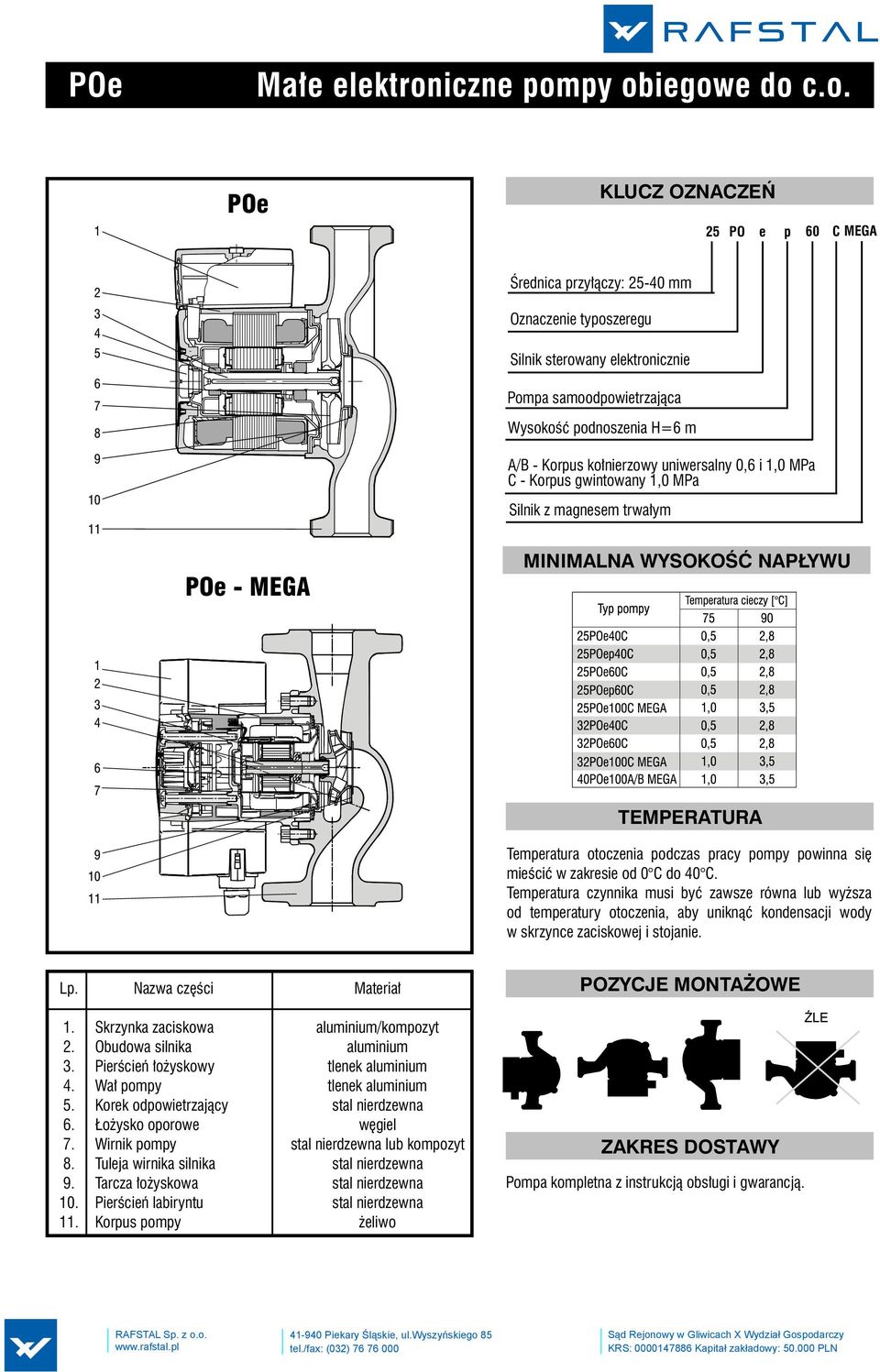

2 Małe elektroniczne pompy obiegowe do c.o. KLUCZ OZNACZEŃ 25PO e p 60 C MEGA Średnica przyłączy: mm Oznaczenie typoszeregu Silnik sterowany elektronicznie Pompa samoodpowietrzająca Wysokość podnoszenia H=6 m A/B - Korpus kołnierzowy uniwersalny 0,6 i 1,0 MPa C - Korpus gwintowany 1,0 MPa Silnik z magnesem trwałym - MEGA MINIMALNA WYSOKOŚĆ NAPŁYWU TEMPERATURA Temperatura otoczenia podczas pracy pompy powinna się mieścić w zakresie od 0 C do 40 C. Temperatura czynnika musi być zawsze równa lub wyższa od temperatury otoczenia, aby uniknąć kondensacji wody w skrzynce zaciskowej i stojanie. Lp. Nazwa części Materiał 1. Skrzynka zaciskowa aluminium/kompozyt 2. Obudowa silnika aluminium 3. Pierścień łożyskowy tlenek aluminium 4. Wał pompy tlenek aluminium 5. Korek odpowietrzający stal nierdzewna 6. Łożysko oporowe węgiel 7. Wirnik pompy stal nierdzewna lub kompozyt 8. Tuleja wirnika silnika stal nierdzewna 9. Tarcza łożyskowa stal nierdzewna 10. Pierścień labiryntu stal nierdzewna 11. Korpus pompy żeliwo POZYCJE MONTAŻOWE ZAKRES DOSTAWY Pompa kompletna z instrukcją obsługi i gwarancją.

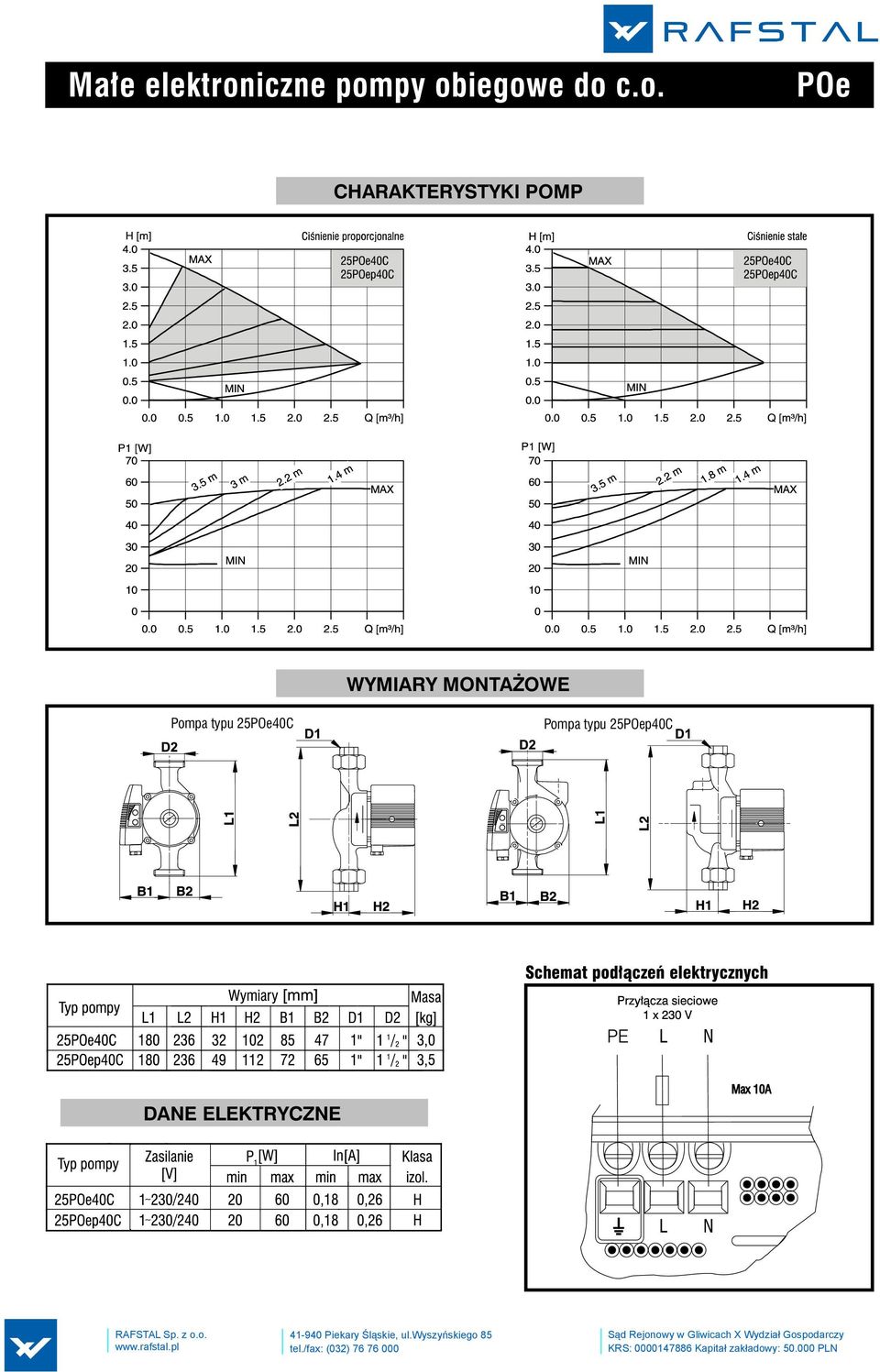

3 Pompa typu 2540C Pompa typu 25p40C

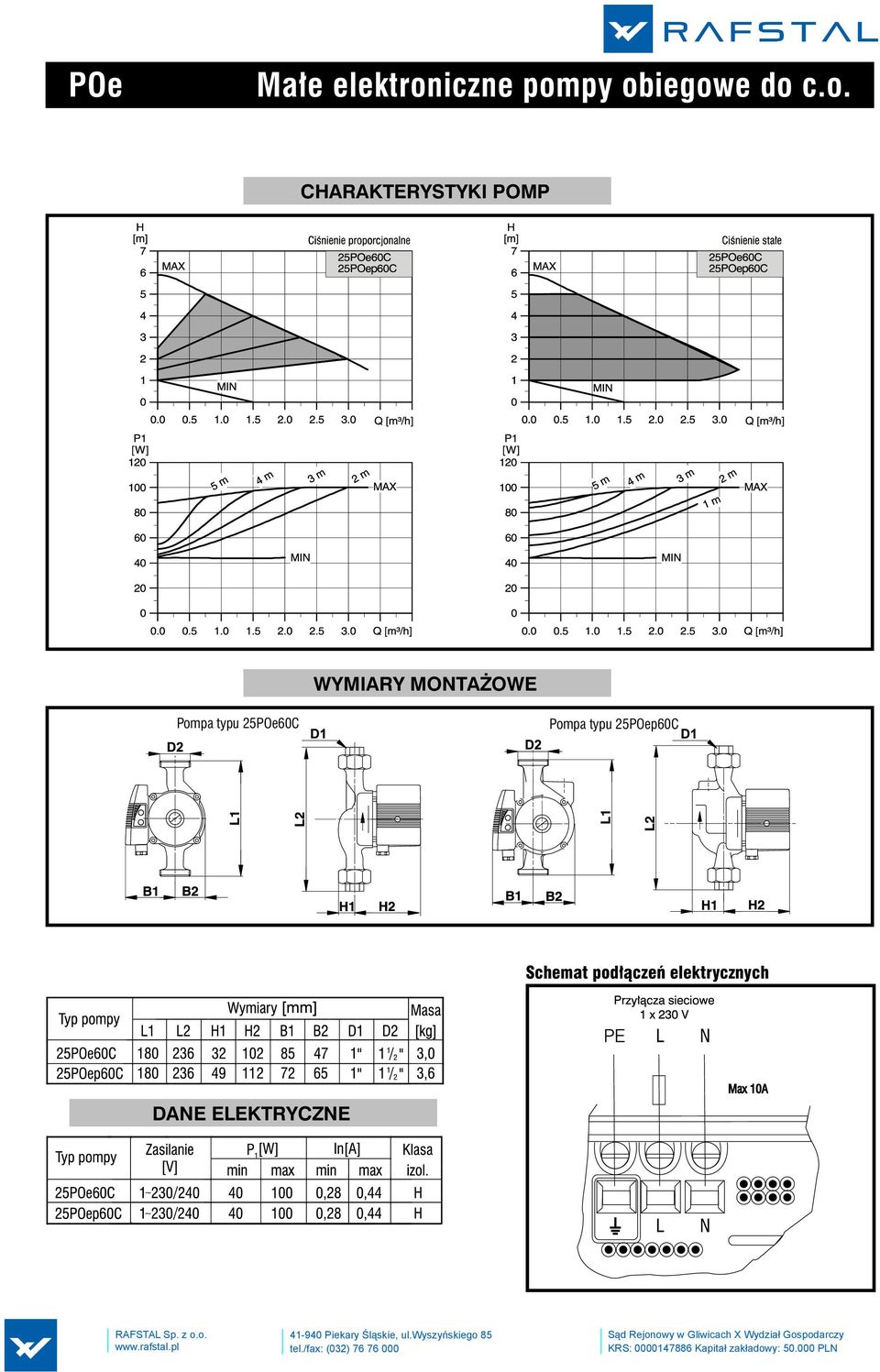

4 Małe elektroniczne pompy obiegowe do c.o. Pompa typu 2560C Pompa typu 25p60C

5

6 Małe elektroniczne pompy obiegowe do c.o.

7

8 Małe elektroniczne pompy obiegowe do c.o.

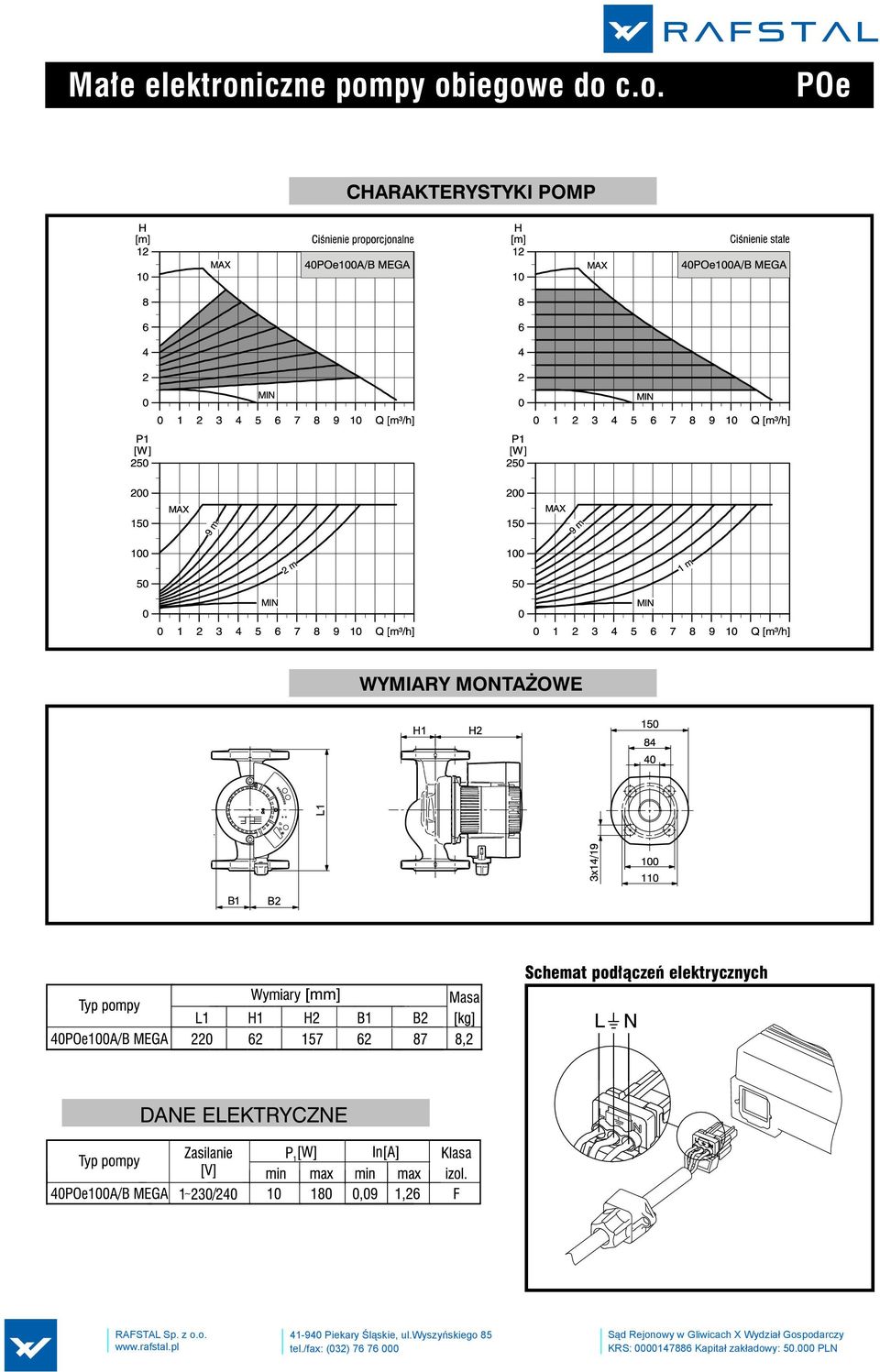

9
