Spis zawartości Lp. Str. Zastosowanie Budowa wzmacniacza RS485 Dane techniczne Schemat elektryczny

Wielkość: px
Rozpocząć pokaz od strony:

Download "Spis zawartości Lp. Str. Zastosowanie Budowa wzmacniacza RS485 Dane techniczne Schemat elektryczny"

Transkrypt

1

2 Spis zawartości Lp. Str. 1. Zastosowanie 2 2. Budowa wzmacniacza RS Dane techniczne 4 4. Schemat elektryczny 5 5. Konfiguracja sieci z wykorzystaniem wzmacniacza RS Montaż i demontaż wzmacniacza 9 7. Praca wzmacniacza RS485 bez uziemienia Zasilanie wzmacniacza RS Podłączenie przewodów sygnałowych 13 1

3 1. Zastosowanie Wzmacniacz (repeter) RS485 służy do wzmacnia sygnału cyfrowego danych przesyłanych przy pomocy magistrali PROFIBUS DP lub MPI. Wzmacniacz dzieli magistralę na segmenty o nowych własnościach jakościowych przesyłu danych. Numer zamówieniowy 6ES AA01-0XA0 Zalecenia użycia używany jest w sytuacjach kiedy: w sieci występuje więcej niż 32 stacje (licząc razem z istniejącymi już wzmacniaczami); należy odseparować poszczególne odcinki sieci (na tzw. segmenty); przekroczona jest maksymalna dopuszczalna długość kabla sieciowego Prędkość transmisji 9.6 do Kbps Kbps 500 Kbps 1.5 Mbps 3 do 12 Mbps Maksymalna długość kabla (m) Maksymalna długość kabla segmentu (kabel standardowy) Warunek rozbudowy i montażu Dopuszcza się zastosowanie do dziewięciu wzmacniaczy w jednej sieci połączonych kolejno szeregowo (topologia liniowa sieci). 2

4 2. Budowa wzmacniacza RS485 Poniższa tabela opisuje budowę modułu : Budowa repeatera Nr Funkcja 1 Zaciski zasilania (zacisk M5.2 jest punktem odniesienia używanym przy pomiarze napięcia pomiędzy zaciskami A2 oraz B2) 2 objema ekranu (uziemienie segmentu 1 lub ewentualnie 2) 3 przyłącze kabla sieciowego segment 1 4 rezystor zamykający linię segment 1 ) 1 5 przełącznik trybu pracy OFF (= segment 1 oraz 2 oddzielone od siebie, np. podczas uruchomienia) 6 rezystor zamykający linię segment 2 ) 1 7 przyłącze kabla sieciowego segment 2 8 zatrzask mocujący wzmacniacz na szynie montażowej 9 gniazdo PG/OP dla segmentu 1 10 LED 24V zasilanie 11 LED wskaźnik pracy segmentu 1 12 LED wskaźnik pracy segmentu 2 ) 1 włączenie rezystora zamykającego linię powoduje odcięcie kolejnego (prawego) segmentu sieci! Wskazówka Zacisk M5.2 zasilania (patrz powyższa tabela ) służy jako masa odniesienia przy pomiarze sygnału w przypadku awarii i nie może być okablowany. 3

5 3. Dane techniczne Poniższa tabela podaje dane techniczne modułu wzmacniacza RS485: Dane techniczne Zasilanie napięcie zasilania dopuszczalny zakres Pobór prądu przy napięciu nominalnym bez łącza PG/OP z łączem PG/OP (5V/90mA) z łączem PG/OP (24V/100mA) Separacja galwaniczna Prędkość transmisji (wykrywana automatycznie przez repeater) DC 24 V DC 20,4 V do DC 28,8 V Stopień ochrony Wymiary Sz x Wy x Gł (w mm) 45 x 128 x 67 Ciężar (wraz z opakowaniem) 350 g 200 ma 230 ma 300 ma tak, AC 500V 9,6 kbit/s, 19,2 kbit/s, 45,45 kbit/s, 93,75 kbit/s, 187,5 kbit/s, 500 kbit/s, 1,5 Mbit/s, 3 Mbit/s, 6 Mbit/s, 12 Mbit/s IP20 Opis zacisków wtyczki (wtyk PG/OP): Widok ogólny Nr pinu Nazwa sygnału Opis M24V masa 24 V 3 RxD/TxD-P sygnał danych -B 4 RTS Request To Send 5 M5V2 potencjał odniesienia (ze stacji) 6 P5V2 zasilanie plus (ze stacji) 7 P24V 24 V 8 RxD/TxD-N sygnał danych A

6 4. Schemat elektryczny Poniżej przedstawiono schemat elektryczny wzmacniacza RS 485 : segmenty sieci 1 oraz 2 są odseparowane galwanicznie segment sieci 2 oraz wtyk PG/OP są odseparowane galwanicznie wzmocnienie sygnału następuje - pomiędzy segmentami sieci 1 oraz 2 - pomiędzy łączem PG/OP a segmentem sieci 2 5

7 5. Konfiguracja sieci z wykorzystaniem wzmacniacza RS485 Przegląd Poniżej przedstawiono możliwe konfiguracje z wykorzystaniem wzmacniacza RS485: segment 1 oraz segment 2 zakończone są na wzmacniaczu (rys.1) segment 1 zakończony jest na wzmacniaczu, segment 2 przechodzi przez wzmacniacz (rys.2) segment 1 oraz segment 2 przechodzą przez wzmacniacz (rys.3) Załączenie / wyłączenie rezystora dopasowującego linię Poniższy rysunek przedstawia możliwe pozycje ustawienia rezystora dopasowującego: rezystor dopasowujący załączony wyłączony 6

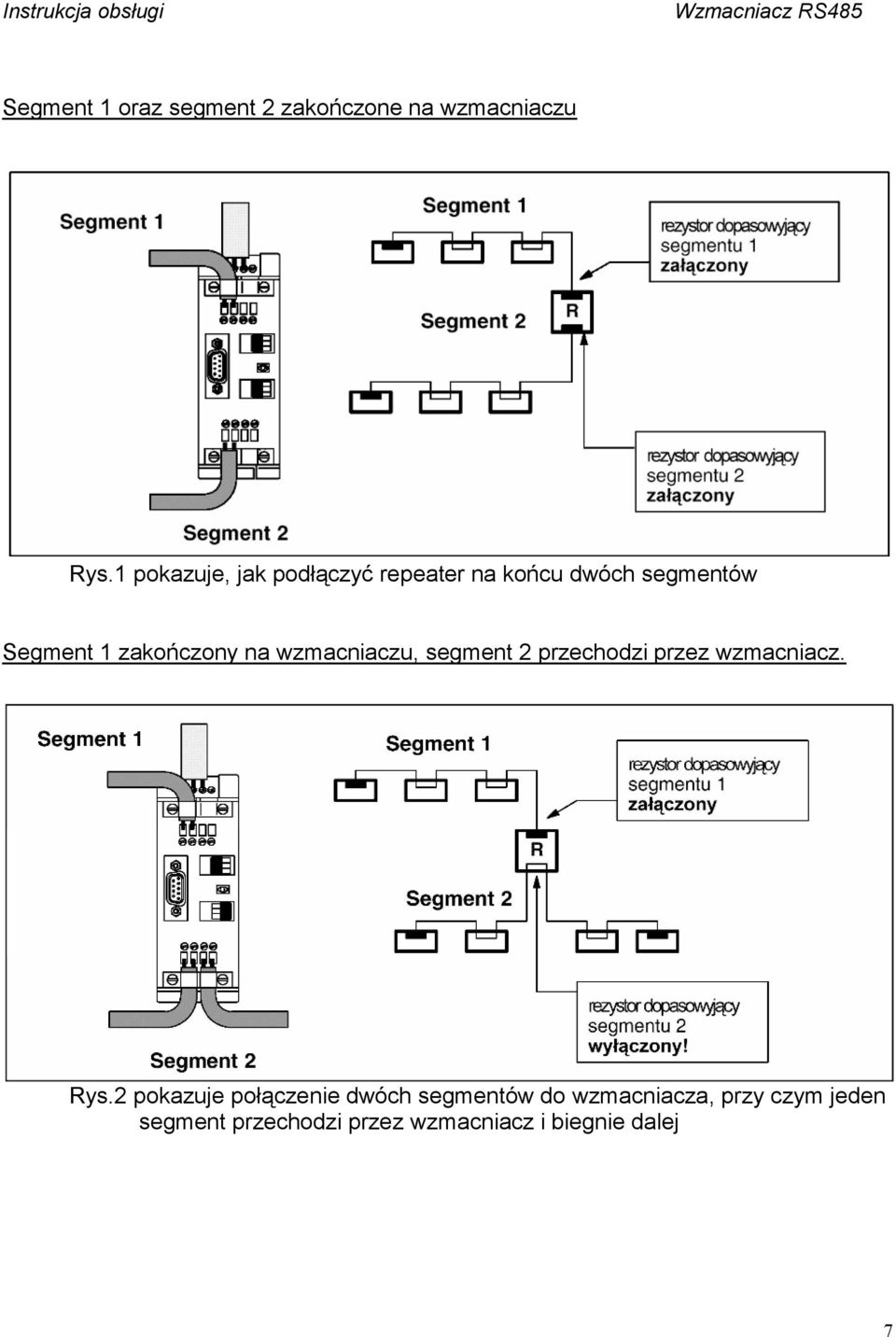

8 Segment 1 oraz segment 2 zakończone na wzmacniaczu Rys.1 pokazuje, jak podłączyć repeater na końcu dwóch segmentów Segment 1 zakończony na wzmacniaczu, segment 2 przechodzi przez wzmacniacz. Rys.2 pokazuje połączenie dwóch segmentów do wzmacniacza, przy czym jeden segment przechodzi przez wzmacniacz i biegnie dalej 7

9 Segment 1 oraz segment 2 przechodzą przez wzmacniacz Rys.3 pokazuje połączenie dwóch segmentów do wzmacniacza RS485, przy czym oba segmenty przechodzą przez wzmacniacz 8

10 6. Montaż i demontaż wzmacniacza można montować na: - szynie montażowej profilowanej sterownika S na standardowej szynie 35mm (nr zamówieniowy 6ES MA..) Montaż na szynie montażowej profilowanej sterownika S7-300 Aby zamontować wzmacniacz RS485 na szynie montażowej profilowanej sterownika S7-300, należy najpierw zdjąć element mocujący z zatrzaskiem (patrz rysunek): 1. Włożyć śrubokręt w otwór mocujący (1) oraz 2. przesunąć go w stronę modułu (2); przytrzymać w tej pozycji tak aż można będzie zdjąć element mocujący z zatrzaskiem. 3. Drugą, wolną ręką poruszać tym elementem do góry, aż do oporu i zdjąć (3). 4. Założyć wzmacniacz na szynie montażowej profilowanej sterownika S7300 (4). 5. Przesunąć w dół, aż do oporu (5). 6. Przykręcić śruby mocujące (6) z momentem obrotowym od 80 do 110 Ncm. 80 do 110 Ncm 9

11 Zdejmowanie wzmacniacza z szyny montażowej profilowanej sterownika S7-300 Aby zdemontować repeater z szyny montażowej profilowanej sterownika S7-300 należy postępować w następujący sposób: 1. Odkręcić śruby mocujące wzmacniacz RS485 (1) oraz 2. przesunąć moduł do góry (2). Montaż na szynie zwykłej Aby zamontować wzmacniacz na szynie zwykłej, moduł musi posiadać zamontowany z tyłu element mocujący z zatrzaskiem: 1. Powiesić wzmacniacz na szynie oraz 2. przesunąć w dół, aż do zatrzaśnięcia elementu mocującego. 10

12 Demontaż z szyny zwykłej Aby zdemontować wzmacniacz z szyny zwykłej należy postępować w następujący sposób: 1. Nacisnąć śrubokrętem na zapadkę elementu mocującego u dołu wzmacniacza oraz 2. przesunąć moduł w górę i zdjąć z szyny.. 7. Praca wzmacniacza RS485 bez uziemienia Praca bez uziemienia oznacza, że masa i PE nie są ze sobą połączone. Dzięki pracy wzmacniacza bez uziemienia uzyskuje się odseparowanie galwaniczne poszczególnych segmentów sieci. Na poniższym rysunku pokazano zmianę potencjału przez zastosowanie wzmacniacza RS

13 8. Zasilanie wzmacniacza RS485 Typ przewodów Do podłączenia zasilania DC24 V należy używać przewodów giętkich o przekroju od 0,25 mm 2 do 2,5 mm 2 (AWG 26 do 14). Podłączenie zasilanie Aby podłączyć zasilanie wzmacniacza RS485 należy postępować w następujący sposób: 1. Odizolować przewód dla zasilania DC 24V 2. Włożyć przewód do zacisków L+, M oraz PE i przykręcić. 12

14 9. Podłączenie przewodów sygnałowych Typy przewodów sieciowych Profibus nadających się do podłączenia do wzmacniacza znajdują się w katalogu oraz dokumentacji sieci Profibus. Podłączenie przewodu sygnałowego Aby podłączyć przewód sygnałowy do wzmacniacza RS485 należy postępować w następujący sposób: 1. Odciąć przewód sieciowy wg żądanej długości. 2. Odizolować go jak pokazano na rysunku. Ekran (siatka ekranu) musi zostać zawinięta na kabel, służy to do poprawnego montażu na elemencie mocującym ekran (objema) kabla. 3. Włożyć przewód sieciowy Profibus do wzmacniacza: Podłączyć te same żyły (zielona / czerwona kabla sieciowego Profibus) do tych równoważnych zacisków A lub B (a więc np. do zacisku A podłączyć zawsze żyłę zieloną natomiast do B czerwoną). 4. Dokręcić element mocujący ekran (objemkę), tak aby ekran znajdował się całkowicie pod objemką. 13

15 Uwagi: 14
