Zespoły mieszająco - pompowe WITA-Bloc T60 (3- i 4-drogowe)

Transkrypt

1 Zespoły mieszająco - pompowe WITA-Bloc T60 (3- i 4-drogowe) Zespoły WITA-Bloc oferowane są dla małych i średnich instalacji centralnego ogrzewania. Przy produkcji położono nacisk na oferowanie zwartej jednostki o odpowiedniej formie możliwej do zainstalowania w małym pomieszczeniu. Bloki te, o przyjemnej optycznie formie, wyposażone są w najnowocześniejsze zespoły konstrukcyjne. WITA-Bloc z mieszaczem 3-drogowym stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). WITA-Bloc z mieszaczem 4-drogowym stosuje się do regulacji temperatury wody zasilającej w instalacji, a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. Dane techniczne: Przyłącze: DN25 Rozstaw osi: 120 mm Korpus: żeliwo GG25 Grzyb obrotowy, pokrywa: mosiądz Ms58 Uszczelnienie grzyba obrotowego: 2 x O-ring EPDM Max ciśnienie robocze: 6 bar Max temperatura medium: 110ºC Medium: woda lub woda-glikol (50%) Zakres obrotu grzyba: 90º Uszczelnienie: 2 x O-ring EPDM Charakterystyka: stałoprocentowa Możliwość współpracy z siłownikiem: WITA SM 4 10 Nm Wyposażenie: - elektroniczna pompa obiegowa WITA - 3- lub 4-drogowy mieszacz typu H - obejście (beipass) do ogrzewania podłogowego - zawór upustowo-nadmiarowy (UVH) - termometry wody zasilającej i powrotnej - 4 półśrubunki żeliwne 1 z uszczelkami EPDM - izolacja EPP czarna (opcja dodatkowa) Mieszacz Wbudowany 3-drogowy lub 4-drogowy mieszacz typu H posiada liniową charakterystykę temperatury. Precyzyjnie profilowane otwory wylotowe zapewniają linearną zmianę temperatury przy wykorzystaniu powracającej wody. Uszczelnienie wałka zasuwy zaworu zapewniono podwójnymi O-ringami. Zasuwa i pokrywa zaworu wykonane są wykonane z wysokogatunkowego mosiądzu Ms58.

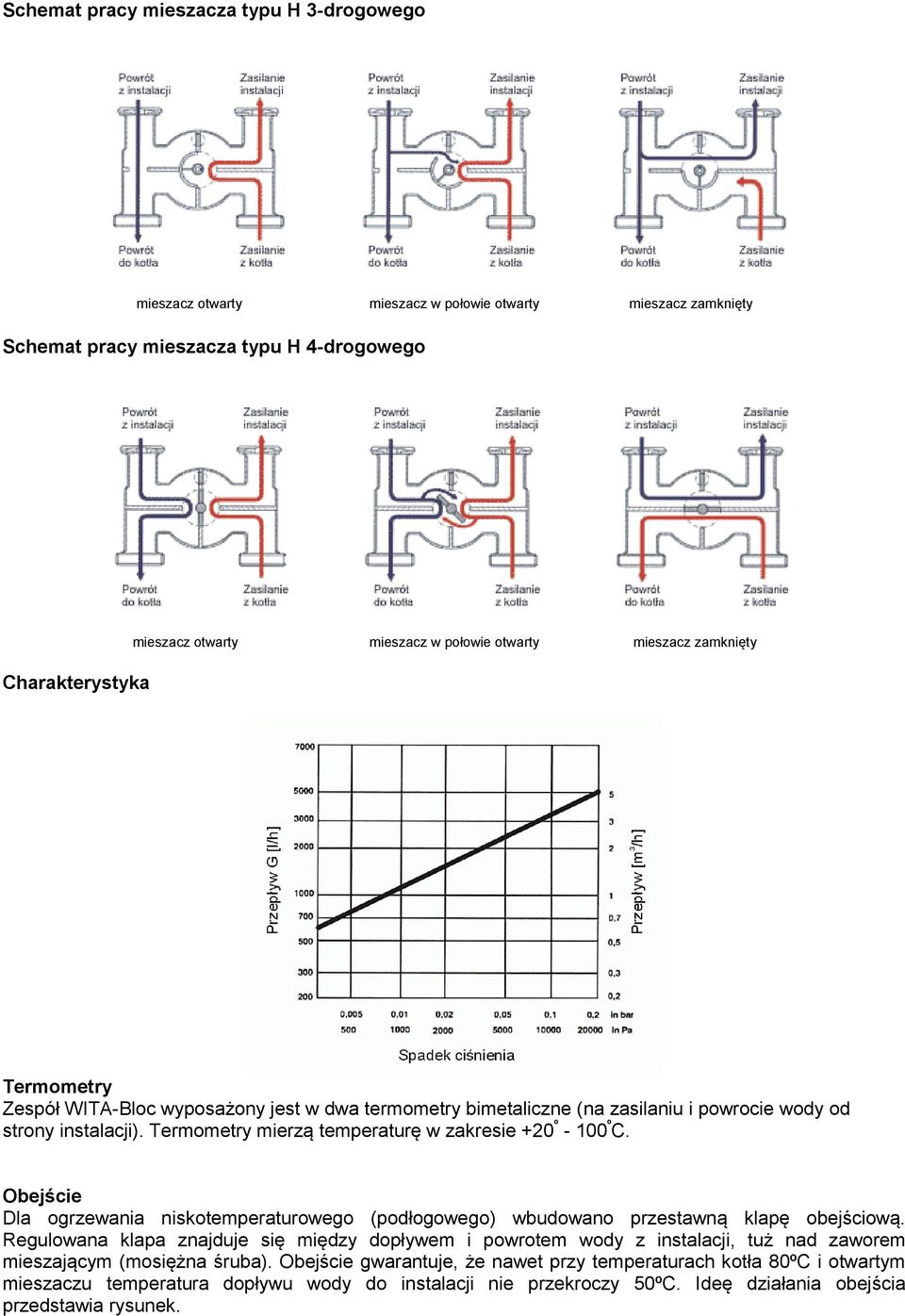

2 Schemat pracy mieszacza typu H 3-drogowego mieszacz otwarty mieszacz w połowie otwarty mieszacz zamknięty Schemat pracy mieszacza typu H 4-drogowego Charakterystyka mieszacz otwarty mieszacz w połowie otwarty mieszacz zamknięty Termometry Zespół WITA-Bloc wyposażony jest w dwa termometry bimetaliczne (na zasilaniu i powrocie wody od strony instalacji). Termometry mierzą temperaturę w zakresie +20 º º C. Obejście Dla ogrzewania niskotemperaturowego (podłogowego) wbudowano przestawną klapę obejściową. Regulowana klapa znajduje się między dopływem i powrotem wody z instalacji, tuż nad zaworem mieszającym (mosiężna śruba). Obejście gwarantuje, że nawet przy temperaturach kotła 80ºC i otwartym mieszaczu temperatura dopływu wody do instalacji nie przekroczy 50ºC. Ideę działania obejścia przedstawia rysunek.

3 Mieszacz 3-drogowy (otwarty) Mieszacz 4-drogowy (otwarty) Schemat wymiarowy Budowa WITA-Bloc: Montaż zespołu mieszająco-pompowego Zespół mieszająco-pompowy należy montować pionowo z zaworem mieszającym u dołu. Zespól jest układem o przelocie prostym, zasilanie z prawej strony, powrót z lewej (strzałki na korpusie Bloc). Bezwzględnie nie można zamieniać stron, tzn. montować zasilania z lewej strony. Przy montażu pompy należy zwrócić uwagę na: łatwy dostęp do pompy celem odpowietrzenia i zamontowanie osi pompy zawsze w kierunku poziomym. Nie można montować zespołów na leżąco (brak smarowania łożysk w pompie). W zestaw zespołu wchodzą półśrubunki potrzebne do szybkiego zamontowania na rozdzielaczu. Pompa Zespół WITA-Bloc wyposażony jest w pompę WITA typu: - U35 / U55 - Delta Plus: UE 35A / UE 55A / UE 75A - Delta: HE 35 / HE 55

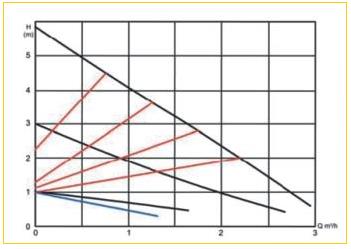

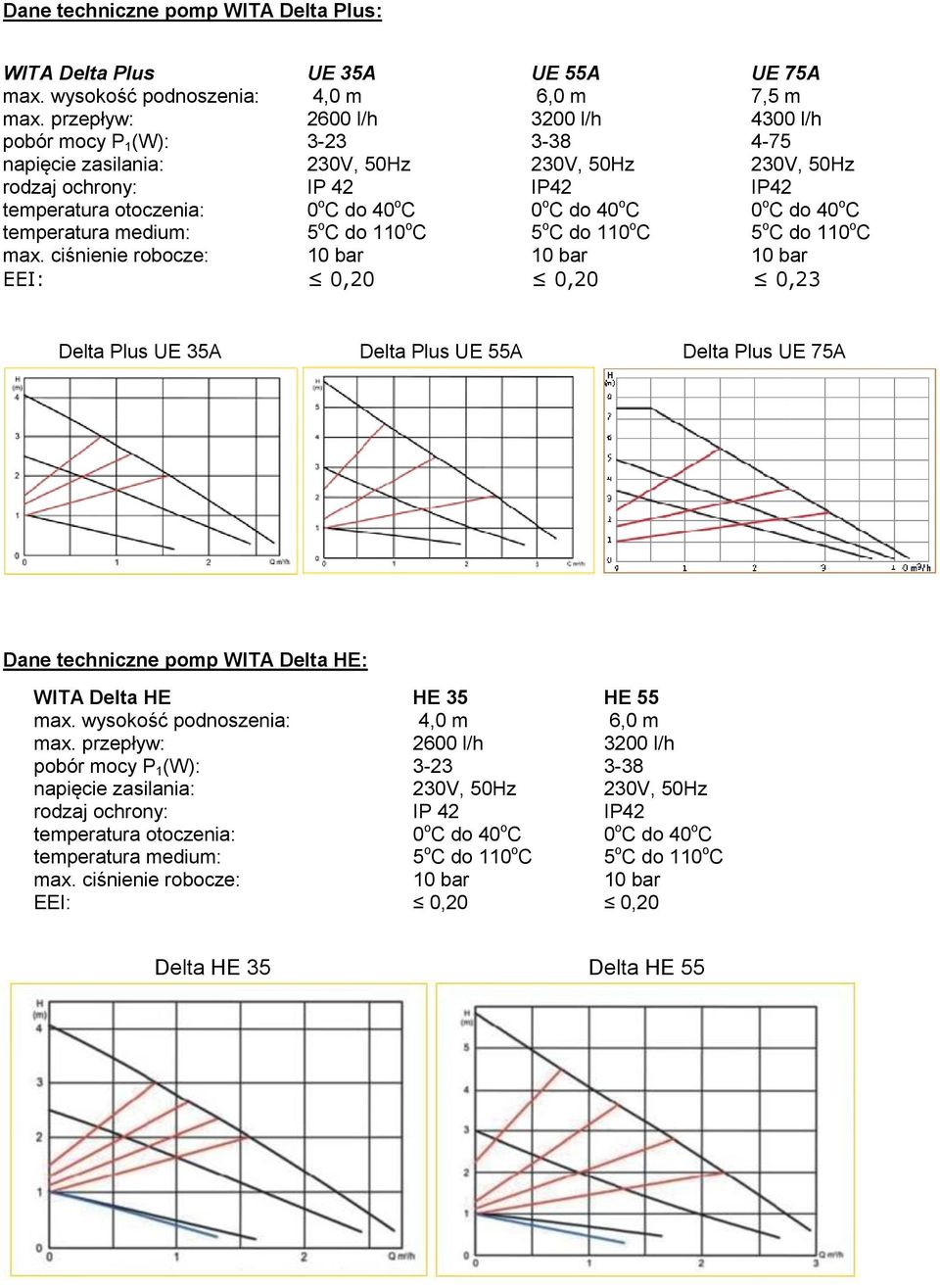

4 Dane techniczne pomp WITA Delta Plus: WITA Delta Plus max. wysokość podnoszenia: max. przepływ: pobór mocy P 1 (W): napięcie zasilania: rodzaj ochrony: temperatura otoczenia: temperatura medium: max. ciśnienie robocze: EEI: UE 35A 4,0 m 2600 l/h 3-23 IP 42 UE 55A 6,0 m 3200 l/h 3-38 UE 75A 7,5 m 4300 l/h ,23 Delta Plus UE 35A Delta Plus UE 55A Delta Plus UE 75A Dane techniczne pomp WITA Delta HE: WITA Delta HE max. wysokość podnoszenia: max. przepływ: pobór mocy P 1 (W): napięcie zasilania: rodzaj ochrony: temperatura otoczenia: temperatura medium: max. ciśnienie robocze: EEI: HE 35 4,0 m 2600 l/h 3-23 IP 42 HE 55 6,0 m 3200 l/h 3-38 Delta HE 35 Delta HE 55
