Projekt budowlano-wykonawczy indywidualnego dwufunkcyjnego węzła cieplnego w budynku przy ul. Barcickiej 1 w Warszawie.

Transkrypt

1 inpro- projektowanie, nadzory, wykonawstwo budownictwa ogólnego Warszawa HoŜa 72/33 tel kom NIP Projekt budowlano-wykonawczy indywidualnego dwufunkcyjnego węzła cieplnego w budynku przy ul. Barcickiej 1 w Warszawie. INWESTOR ZGN w Dzielnicy Bielany m. st. Warszawy Warszawa ul. Grębałowska 23/25 imię nazwisko nr. upr. podpis stadium branŝa projektował mgr inŝ. B W sanitarna Roman Gościcki St-270/88 opracował weryfikował mgr inŝ. Eligiusz Kutyna Wa-402/93 data grudzień 2007

2 P R O J E K T T E C H N I C Z N Y indywidualnego węzła cieplnego typu ECWR-P-W-30/50 S P I S T R EŚCI : 1. Dane ogólne 1.1. Podstawa opracowania 1.2. Opis ogólny 2. Opis techniczny 2.1. WyposaŜenie węzła cieplnego Wymienniki ciepła Pompy : obiegowe c.o. i cyrkulacyjne c.w Urządzenia automatycznej regulacji Urządzenia filtrujące Układ uzupełnienia instalacji c.o Naczynie wzbiorcze ciśnieniowe Osprzęt (zawory zaporowe, bezpieczeństwa) Urządzenia do kontroli i pomiarów Połączenia rurowe Próby hydrauliczne Zabezpieczenie antykorozyjne i izolacja termiczna 3. ZałoŜenia montaŝowe węzła 4. Wymagania dotyczące miejsca zamontowania węzła 5. Wytyczne dla branŝ 6. Wytyczne wykonania i odbioru prac budowlano-montaŝowych 7. Informacja o BIOZ 8. Wykaz urządzeń i osprzętu węzła cieplnego 9. Obliczenia hydrauliczne wraz z doborem urządzeń CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny 2. Schemat technologiczny węzła cieplnego 3. Rzut węzła cieplnego 4. Rzut i widoki makiety 5. Instalacja wod-kan UWAGA DOPUSZCZA SIĘ ZASTOSOWANIE INNYCH PRODUCENTÓW MATERIAŁÓW I URZĄDZEŃ POD WARUNKIEM UTRZYMANIA MINIMUM TEJ SAMEJ JAKOŚCI, PARAMETRÓW TECHNICZNYCH ZASTOSOWANYCH MATERIAŁÓW I URZĄDZEŃ, ORAZ ROZWIĄZAŃ TECHNICZNYCH. ZASTOSOWANIE INNEGO WĘZŁA POWINNO BYĆ UZODNIONE W FAZIE PROJEKTOWEJ ZE SPEC.

3 1. Dane ogólne 1.1. Podstawa opracowania. przydział ciepła wydany przez SPEC, protokół ogólnych załoŝeń eksploatacyjno-technicznych SPEC, dane instalacji c.o. i c.w., obowiązujące normy i przepisy Opis ogólny. Dane wyjściowe Qco = 22 kw Qmax cwu = 42 kw Qśr cwu = 20 Kw Tz/TP = 70/50 0 C H co = 7 kpa H cyr = 8 kpa Typ węzła ECWR-P-W oznacza równoległe (R) połączenie obiegów: c.o. (C) i ciepłej wody uŝytkowej (pierwsza litera W). Węzeł skonfigurowany jest na bazie wymienników płytowych (litera P). Ostatnia litera (W) świadczy o tym, Ŝe węzeł spełnia wymagania SPEC Warszawa natomiast pierwsza (E), Ŝe jest wyprodukowany przez firmę ELEKTROTERMEX (tel ). Oznaczenie 30/50 to podane w zaokrągleniu (w kw) moce poszczególnych obiegów tj. Qco/Qcw. Węzły produkcji ELEKTROTERMEX Sp. z o.o. posiadają wszystkie wymagane prawem dokumenty w tym oznakowanie CE oraz Deklaracje Zgodności zgodnie z rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 8 maja 2003 r.-dyrektywa CIŚNIENIOWA 97/23/WE. Od strony pierwotnej węzeł cieplny połączony jest z miejską siecią cieplną, natomiast od strony wtórnej z instalacją centralnego ogrzewania i ciepłej wody uŝytkowej. Ciepło przekazywane będzie z sieci cieplnej do instalacji c.o. oraz c.w.u. za pośrednictwem wysokosprawnych płytowych wymienników ciepła. Prawidłowy obieg wody instalacyjnej c.o. będzie zapewniony poprzez pompy obiegowe (1+1 rezerwowa), zamontowane na rurociągu zasilającym, natomiast pompy cyrkulacyjne (1+1 rezerwowa) zapewnią ciągłość dostawy ciepłej wody. Połączenie pośrednie instalacji centralnego ogrzewania z zewnętrzną siecią cieplną wymaga zastosowania naczynia ciśnieniowego, które przejmuje zmiany objętości czynnika grzewczego przy wzroście temperatury oraz stabilizację ciśnienia statycznego. Instalacje c.o. i c.w. będą zabezpieczone przed nadmiernym wzrostem ciśnienia za pomocą zaworów bezpieczeństwa, natomiast ubytki wody w instalacji centralnego ogrzewania będą uzupełniane wodą z sieci wodociągowej. Projektowany węzeł cieplny wyposaŝony będzie w układy kontrolno - pomiarowe, które będą spełniać następujące funkcje : Automatyczna kontrola temperatury instalacji c.o. i c.w.u. będzie realizowana za pomocą elektronicznego regulatora pogodowego, Ilość zuŝytej energii będzie mierzona za pomocą licznika ciepła, Pomiar temperatury i ciśnienia wody sieciowej oraz instalacyjnej zapewnią termometry i manometry.

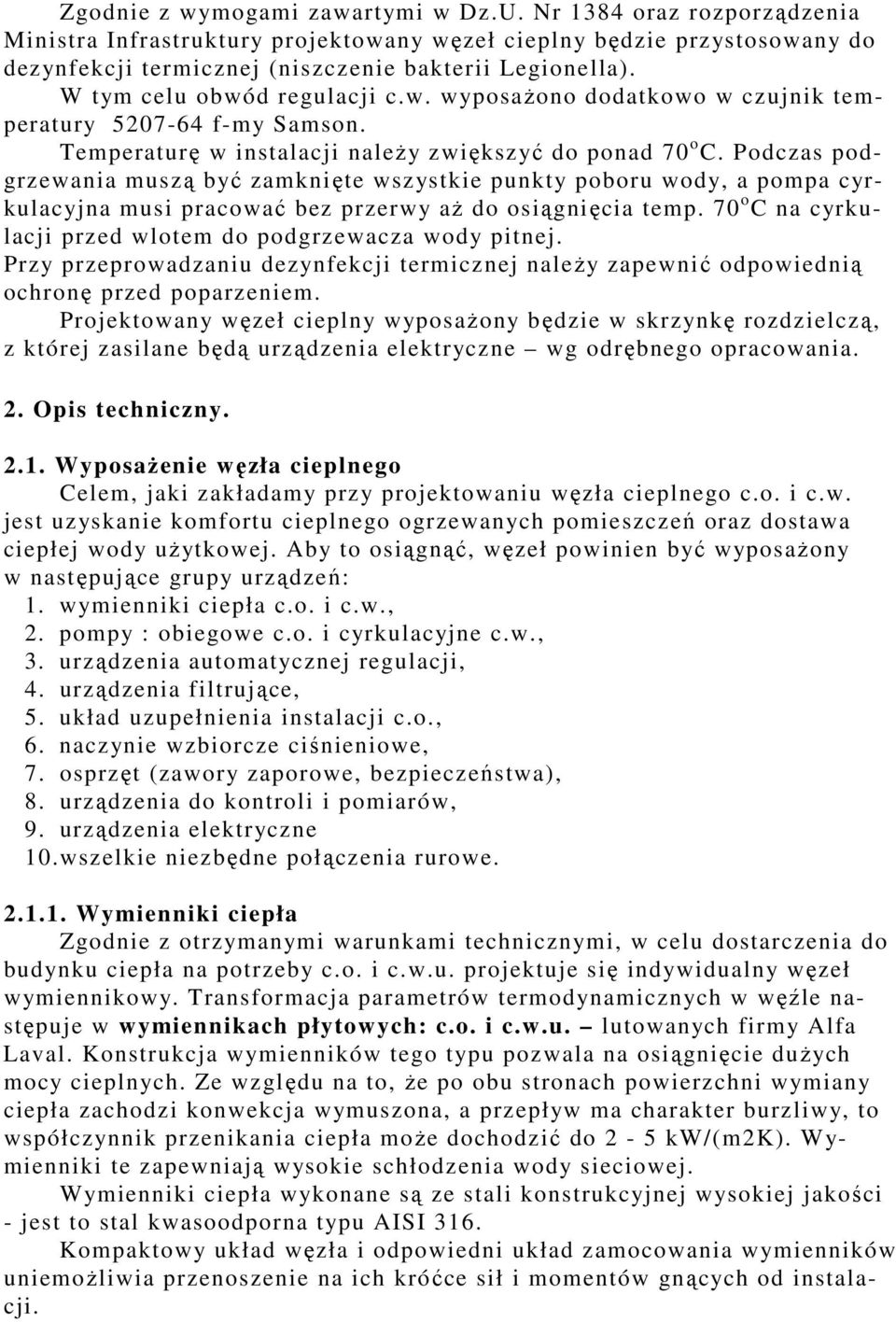

4 Zgodnie z wymogami zawartymi w Dz.U. Nr 1384 oraz rozporządzenia Ministra Infrastruktury projektowany węzeł cieplny będzie przystosowany do dezynfekcji termicznej (niszczenie bakterii Legionella). W tym celu obwód regulacji c.w. wyposaŝono dodatkowo w czujnik temperatury f-my Samson. Temperaturę w instalacji naleŝy zwiększyć do ponad 70 o C. Podczas podgrzewania muszą być zamknięte wszystkie punkty poboru wody, a pompa cyrkulacyjna musi pracować bez przerwy aŝ do osiągnięcia temp. 70 o C na cyrkulacji przed wlotem do podgrzewacza wody pitnej. Przy przeprowadzaniu dezynfekcji termicznej naleŝy zapewnić odpowiednią ochronę przed poparzeniem. Projektowany węzeł cieplny wyposaŝony będzie w skrzynkę rozdzielczą, z której zasilane będą urządzenia elektryczne wg odrębnego opracowania. 2. Opis techniczny WyposaŜenie węzła cieplnego Celem, jaki zakładamy przy projektowaniu węzła cieplnego c.o. i c.w. jest uzyskanie komfortu cieplnego ogrzewanych pomieszczeń oraz dostawa ciepłej wody uŝytkowej. Aby to osiągnąć, węzeł powinien być wyposaŝony w następujące grupy urządzeń: 1. wymienniki ciepła c.o. i c.w., 2. pompy : obiegowe c.o. i cyrkulacyjne c.w., 3. urządzenia automatycznej regulacji, 4. urządzenia filtrujące, 5. układ uzupełnienia instalacji c.o., 6. naczynie wzbiorcze ciśnieniowe, 7. osprzęt (zawory zaporowe, bezpieczeństwa), 8. urządzenia do kontroli i pomiarów, 9. urządzenia elektryczne 10.wszelkie niezbędne połączenia rurowe Wymienniki ciepła Zgodnie z otrzymanymi warunkami technicznymi, w celu dostarczenia do budynku ciepła na potrzeby c.o. i c.w.u. projektuje się indywidualny węzeł wymiennikowy. Transformacja parametrów termodynamicznych w węźle następuje w wymiennikach płytowych: c.o. i c.w.u. lutowanych firmy Alfa Laval. Konstrukcja wymienników tego typu pozwala na osiągnięcie duŝych mocy cieplnych. Ze względu na to, Ŝe po obu stronach powierzchni wymiany ciepła zachodzi konwekcja wymuszona, a przepływ ma charakter burzliwy, to współczynnik przenikania ciepła moŝe dochodzić do 2-5 kw/(m2k). Wymienniki te zapewniają wysokie schłodzenia wody sieciowej. Wymienniki ciepła wykonane są ze stali konstrukcyjnej wysokiej jakości - jest to stal kwasoodporna typu AISI 316. Kompaktowy układ węzła i odpowiedni układ zamocowania wymienników uniemoŝliwia przenoszenie na ich króćce sił i momentów gnących od instalacji.

5 Pompy : obiegowa c.o. i cyrkulacyjna c.w. Prawidłowy obieg wody instalacyjnej c.o. zapewni pompa obiegowa typu Magna firmy Grundfos, zaś ciągłość dostawy ciepłej wody - pompa cyrkulacyjna typu UPE B firmy Grundfos. Pompy pracują w układzie 1 pracująca + 1 rezerwowa. Specjalny układ sterowania powoduje cykliczne, krótkotrwałe uruchamianie pompy c.o. w okresie letnim Urządzenia automatycznej regulacji Węzeł cieplny wyposaŝony będzie w system automatycznej regulacji temperatury w instalacji c.o. i c.w.u. System złoŝony jest z urządzeń firmy SAMSON i tworzą go : elektroniczny regulator temperatury c.o. i c.w. typu TROVIS , zawór regulacyjny c.o. typu 3222 z siłownikiem , zawór regulacyjny c.w. typu 3222 z siłownikiem , czujnik temperatury instalacji c.o. typu , czujnik temperatury powrotu wody sieciowej c.o. typu , czujniki temperatury instalacji c.w. typu (2 szt.), czujnik temperatury zewnętrznej termostat bezpieczeństwa (instalacja c.o.) STW termostat bezpieczeństwa (instalacja c.w.) STB Stabilizację ciśnienia (oraz ograniczenie przepływu) po stronie sieciowej węzła osiąga się przez zastosowanie regulatora róŝnicy ciśnień i przepływu typu 47-1 dostawa SPEC Warszawa Urządzenia filtrujące W celu zabezpieczenia urządzeń przed zanieczyszczeniami mechanicznymi zastosowano po stronie sieciowej odmulacz siatkowy oraz filtry siatkowe. Po stronie instalacyjnej c.o. zastosowano odmulacz siatkowy z wkładem magnetycznym. oraz filtr siatkowy. Na doprowadzeniu zimnej wody i cyrkulacji do wymiennika c.w., zamontowane będą filtry siatkowe gwintowane Układ uzupełnienia instalacji c.o. Projektowany węzeł cieplny będzie wyposaŝony w system uzupełnienia instalacji centralnego ogrzewania z miejskiej sieci cieplnej składający się z: zaworów odcinających, zaworu zwrotnego, filtra siatkowego, reduktora ciśnienia, wodomierza. Uwaga: instalację wewn. c.o. łączyć z siecią cieplną tylko na czas napełniania i uzupełniania wody (napełnianie instalacji i uzupełniaie ubytków wody instalacyjnej prowadzić pod nadzorem i przez przeszkoloną obsługę posiadającą wymagane prawem uprawnienia i zaświadczenia w zakresie obsługi, remontów i konserwacji sieci cieplnych wodnych oraz odbiorczych urządzeń cieplnych).

6 Naczynie wzbiorcze ciśnieniowe W celu zabezpieczenia instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia na skutek powiększania objętości nośnika ciepła przy wzroście temperatury zaprojektowano ciśnieniowe naczynie wzbiorcze typu 25NG f-my Reflex. Jest to naczynie przeponowe typu zamkniętego. Elastyczna przepona oddzielająca poduszkę gazową od nośnika ciepła, zabezpiecza zład przed napowietrzeniem. Projektowane naczynie wzbiorcze będzie montowane w pomieszczeniu węzła, co znacznie uprości jego obsługę eksploatacyjną Osprzęt (zawory zaporowe, bezpieczeństwa) Węzeł cieplny będzie wyposaŝony w kulowe zawory odcinające: - po stronie parametrów wysokich - zawory zaporowe kołnierzowe (2 pierwsze zawory) i spawalne (pozostałe zawory oraz odpowietrzenia i odwodnienia), - po stronie parametrów niskich zawory kulowe gwintowane. Cały system centralnego ogrzewania wraz urządzeniami współpracującymi (wymienniki, pompy, naczynie ciśnieniowe) jest zabezpieczony od wzrostu ciśnienia ponad wartość dopuszczalną za pomocą zaworu bezpieczeństwa typu SYR Instalacja ciepłej wody jest zabezpieczona przed nadmiernym wzrostem ciśnienia za pomocą zaworu bezpieczeństwa typu SYR Po stronie wody sieciowej nie jest wymagany zawór bezpieczeństwa, poniewaŝ wszystkie urządzenia w tym obiegu muszą wytrzymać ciśnienie robocze sieci, a cały system jest zabezpieczony w źródle ciepła. W celu odpowietrzenia węzła w najwyŝszych jego punktach zamontowane będą przewody odprowadzające powietrze wyposaŝone w zawory kulowe. W najniŝszych miejscach węzła - po stronie sieciowej i instalacyjnej - zostaną zamontowane przewody z zaworami kulowymi, które umoŝliwią odwodnienia urządzeń. Na instalacji centralnego ogrzewania naleŝy zamontować zawór automatycznego odprowadzenia powietrza typu TACO Urządzenia do kontroli i pomiarów Węzeł cieplny będzie wyposaŝony w następujące urządzenia pozwalające mierzyć zuŝycie energii cieplnej oraz kontrolować pracę węzła: o ultradźwiękowe liczniki energii cieplnej (licznik główny w module przyłączeniowym i podlicznik węzła c.o.) firmy Kamstrup, składające się z: ultradźwiękowego miernika objętości przepływu, dwóch czujników temperatury, elektronicznego mechanizmu liczącego Multical. Licznik w module przyłączeniowym dostawa SPEC Warszawa. Przelicznik z czujnikami temperatury jest zespołem, który mierzy temperaturę wody sieciowej na zasilaniu i na powrocie węzła, otrzymuje sygnał z miernika przepływu, a następnie oblicza i wskazuje ilość dostarczonego ciepła. Główny licznik ciepła dostarcza i montuje SPEC. Termometry techniczne - zamontowane w miejscach pomiaru temperatur czynnika grzewczego. Manometry - zamontowane w punktach, gdzie następuje zmiana ciśnienia Połączenia rurowe. Linie przesyłowe wody sieciowej i instalacyjnej w zakresie węzła cieplnego będą wykonane z rur czarnych bez szwu wg PN-80/H Łączenia między

7 nimi zostaną wykonane za pomocą spawania. Rurociągi po stronie instalacyjnej c.w.u. zostaną wykonane z rur ze stali kwasoodporne (instalacja c.w.u, poza kompaktem, wykonana będzie z polipropylenu) Próby hydrauliczne. Próby hydrauliczne naleŝy wykonać po przeprowadzeniu płukania instalacji węzła, przed zamontowaniem naczyń wzbiorczych i zaworów bezpieczeństwa. Ciśnienia próbne wynoszą: 2.0 MPa po stronie wody sieciowej 0.6 MPa po stronie wody instalacyjnej c.w.u. 0.5 MPa po stronie wody instalacyjnej c.o Zabezpieczenie antykorozyjne i izolacja termiczna. Zabezpieczenie antykorozyjne naleŝy wykonać po przeprowadzeniu próby hydraulicznej. Zewnętrzne powierzchnie rurociągów (poza rurami nierdzewnymi c.w.u.) naleŝy oczyścić i pomalować za pomocą powłok ochronnych i lakieru do metalu. Następnie wszelkie linie przesyłowe wody sieciowej i instalacyjnej naleŝy zaizolować cieplnie izolacją z pianki poliuretanowej pokrytej folią PCV odpowiadającej normie przedmiotowej PN-B-02421/2000. Minimalne grubości warstwy izolacyjnej wynoszą: Średnica nominalna rurociągu do 60 o C Grubość warstwy izolacyjnej (mm) przy temperaturze przesyłanego czynnika od 60 o C do 95 o C od 95 o C do 135 o C od 135 o C do 150 o C 3. Wymagania montaŝowe węzła. Przed przystąpieniem do montaŝu węzła naleŝy sprawdzić zgodność wymiarów pomieszczenia z projektem Wszystkie przewody przesyłowe (oprócz rur ze stali kwasoodpornej) i urządzenia zostaną zabezpieczone przed korozją za pomocą powłok ochronnych, a następnie pokryte lakierem do metalu Wymienniki cieplne, osprzęt i linie przesyłowe w granicach węzła cieplnego zostaną pokryte izolacją termiczną typu STEINONORM.

8 3.3. Projektowany węzeł cieplny zainstalowany będzie w istniejącym pomieszczeniu piwnicy budynku. Jest to węzeł o konstrukcji szkieletowej z moŝliwością demontaŝu. Wielkość podzespołów pozwala na zastosowanie transportu ręcznego poprzez drzwi o wymiarach 0.8 x 1.9 metra. 3.4 Włączenie węzła do pracy wymaga podłączenia 8 króćców: zasilania i powrotu wody sieciowej, zasilania i powrotu instalacji centralnego ogrzewania, podejścia zimnej i ciepłej wody oraz cyrkulacji a takŝe naczynia wzbiorczego przeponowego. Aby zapewnić prawidłową pracę węzła naleŝy, po uruchomieniu węzła, przeprowadzić regulację automatyki ciepłowniczej. 4. Wymagania dotyczące miejsca zamontowania węzła (wg. PN-99/B-02423) Pomieszczenie, w którym będzie podłączony węzeł cieplny musi spełniać określone wymagania oraz być wyposaŝone w instalacje umoŝliwiające wypełnienie załoŝonych funkcji węzła cieplnego. A zatem: pomieszczenie węzła cieplnego powinno mieć oświetlenie elektryczne i dzienne, powinien być min. jeden wpust podłogowy DN 100,zlew oraz studzienka schładzająca, z której woda spływa grawitacyjnie do kanalizacji (zawór burzowy) posadzka pomieszczenia powinna być betonowa i pomalowana farbą odporną na ścieranie i wodę oraz wyprofilowana ze spadkami do wpustu podłogowego, drzwi stalowe z atestowanym zamkiem o szerokości min. 80 cm, okna osiatkowane, zabezpieczone przed włamaniem, wentylacja nawiewna kanał Z, wywiew grawitacyjny, w przypadku braku okien dodatkowy mechaniczny, Pozostałe warunki wykonania i odbioru węzłów cieplnych określone są w normach: PN-71/B urządzenia ciepłej wody w budynkach. Wymagania i badania przy odbiorze. PN76/B Zabezpieczenie urządzeń ciepłej wody uŝytkowej. Wymagania. PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. PN-92/M Rurociągi pary i wody gorącej. Wymagania i badania techniczne PN-B-02414:1999 Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. 5.Wytyczne dla branŝ. BranŜa elektryczna. doprowadzić energię elektryczną i zasilić szafkę sterowniczą węzła kompaktowego, wykonać instalację chroniącą przed poraŝeniem, wykonać oświetlenie, wykonać gniazdo 220 V. zasilić wentylator wentylacji wywiewnej

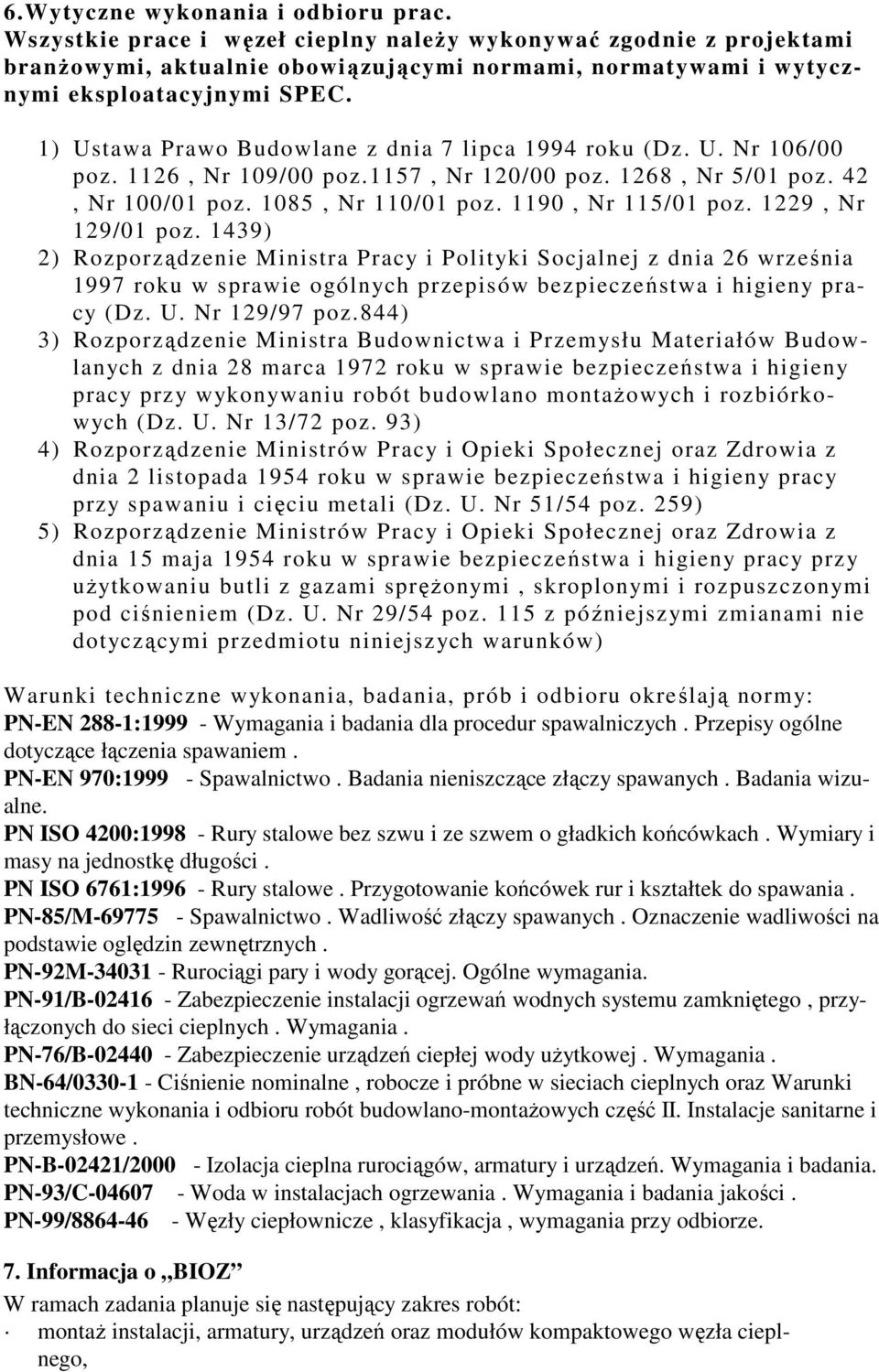

9 6.Wytyczne wykonania i odbioru prac. Wszystkie prace i węzeł cieplny naleŝy wykonywać zgodnie z projektami branŝowymi, aktualnie obowiązującymi normami, normatywami i wytycznymi eksploatacyjnymi SPEC. 1) Ustawa Prawo Budowlane z dnia 7 lipca 1994 roku (Dz. U. Nr 106/00 poz. 1126, Nr 109/00 poz.1157, Nr 120/00 poz. 1268, Nr 5/01 poz. 42, Nr 100/01 poz. 1085, Nr 110/01 poz. 1190, Nr 115/01 poz. 1229, Nr 129/01 poz. 1439) 2) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz.844) 3) Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 roku w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montaŝowych i rozbiórkowych (Dz. U. Nr 13/72 poz. 93) 4) Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 2 listopada 1954 roku w sprawie bezpieczeństwa i higieny pracy przy spawaniu i cięciu metali (Dz. U. Nr 51/54 poz. 259) 5) Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 15 maja 1954 roku w sprawie bezpieczeństwa i higieny pracy przy uŝytkowaniu butli z gazami spręŝonymi, skroplonymi i rozpuszczonymi pod ciśnieniem (Dz. U. Nr 29/54 poz. 115 z późniejszymi zmianami nie dotyczącymi przedmiotu niniejszych warunków) Warunki techniczne wykonania, badania, prób i odbioru określają normy: PN-EN 288-1: Wymagania i badania dla procedur spawalniczych. Przepisy ogólne dotyczące łączenia spawaniem. PN-EN 970: Spawalnictwo. Badania nieniszczące złączy spawanych. Badania wizualne. PN ISO 4200: Rury stalowe bez szwu i ze szwem o gładkich końcówkach. Wymiary i masy na jednostkę długości. PN ISO 6761: Rury stalowe. Przygotowanie końcówek rur i kształtek do spawania. PN-85/M Spawalnictwo. Wadliwość złączy spawanych. Oznaczenie wadliwości na podstawie oględzin zewnętrznych. PN-92M Rurociągi pary i wody gorącej. Ogólne wymagania. PN-91/B Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego, przyłączonych do sieci cieplnych. Wymagania. PN-76/B Zabezpieczenie urządzeń ciepłej wody uŝytkowej. Wymagania. BN-64/ Ciśnienie nominalne, robocze i próbne w sieciach cieplnych oraz Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych część II. Instalacje sanitarne i przemysłowe. PN-B-02421/ Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania. PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jakości. PN-99/ Węzły ciepłownicze, klasyfikacja, wymagania przy odbiorze. 7. Informacja o BIOZ W ramach zadania planuje się następujący zakres robót: montaŝ instalacji, armatury, urządzeń oraz modułów kompaktowego węzła cieplnego,

10 wykonanie próby szczelności, zabezpieczenie ciepłochronne rur, wykonywanie prac budowlanych, wykonywanie robót elektrycznych, zamurowanie przebić i uzupełnienie tynku, czynności rozruchowe i regulacyjne. Wskazanie zagroŝeń podczas realizacji robót. Podczas prac instalacyjnych istnieje moŝliwość poparzenia. Sposób prowadzenia instruktaŝu przed przystąpieniem do robót. Podczas prowadzenia kolejnych etapów zadania konieczne jest przeprowadzenie odrębnych instrukcji stanowiskowych stosownie do zakresu prowadzonych robót. Środki bezpieczeństwa. W celu uniknięcia zagroŝeń bezpieczeństwa i zdrowia roboty prowadzić zgodnie z wymaganiami zawartymi w: Dz. U. Nr 129/1997, poz. 844, z późn. zm. - stosownie do prowadzonych robót, Dz. U. Nr 26/2000, poz. 313, z późn. zm. - podczas transportu materiałów sposobem ręcznym, Dz. U. Nr 40/2000, poz. 470, - w zakresie prac spawalniczych, Dz. U. Nr 47/2003, poz. 401, - przy pozostałych robotach. Materiały wykorzystywane podczas budowy składować w sposób nie utrudniający ewakuacji z terenu działki. Pracownicy muszą być wyposaŝeni w środki ochrony indywidualnej zgodnie z Dz. U. Nr 91/2002, poz. 811 stosownie do zakresu prowadzonych robót. NaleŜy przestrzegać instrukcji obsługi poszczególnych maszyn i urządzeń wykorzystywanych podczas prowadzenia robót. Uwagi końcowe. Z uwagi na zakres i rodzaj prowadzonych robót realizacja inwestycji nie wymaga opracowania szczegółowego planu bezpieczeństwa i ochrony zdrowia - "planu bioz" wg Dz. U. Nr 120/2003, poz
