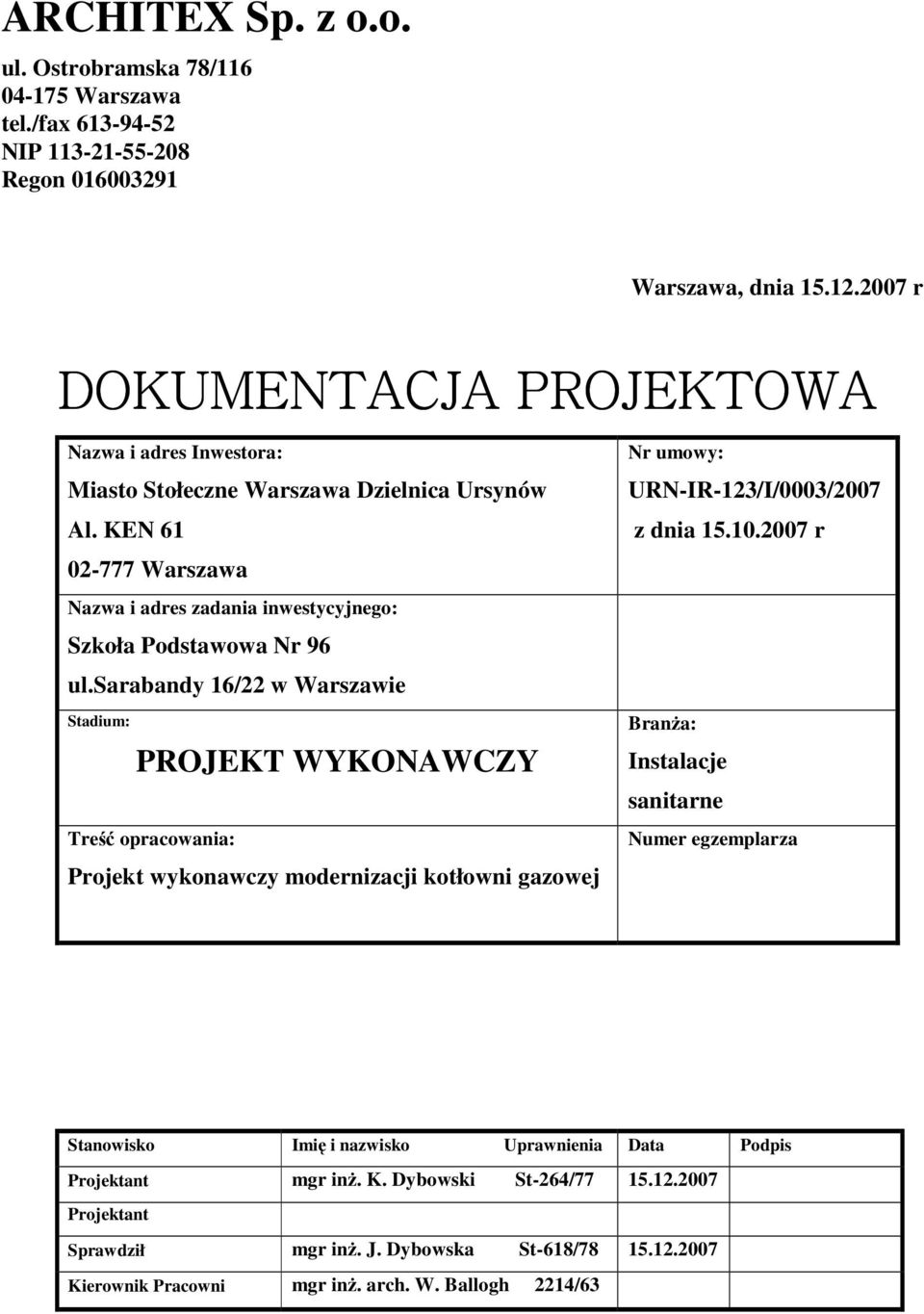

1 ARCHITEX Sp. z o.o. ul. Ostrobramska 78/ Warszawa tel./fax NIP Regon Warszawa, dnia r DOKUMENTACJA PROJEKTOWA Nazwa i adres Inwestora: Miasto Stołeczne Warszawa Dzielnica Ursynów Al. KEN Warszawa Nazwa i adres zadania inwestycyjnego: Szkoła Podstawowa Nr 96 ul.sarabandy 16/22 w Warszawie Stadium: PROJEKT WYKONAWCZY Treść opracowania: Nr umowy: URN-IR-123/I/0003/2007 z dnia r BranŜa: Instalacje sanitarne Numer egzemplarza Stanowisko Imię i nazwisko Uprawnienia Data Podpis Projektant mgr inŝ. K. Dybowski St-264/ Projektant Sprawdził mgr inŝ. J. Dybowska St-618/ Kierownik Pracowni mgr inŝ. arch. W. Ballogh 2214/63

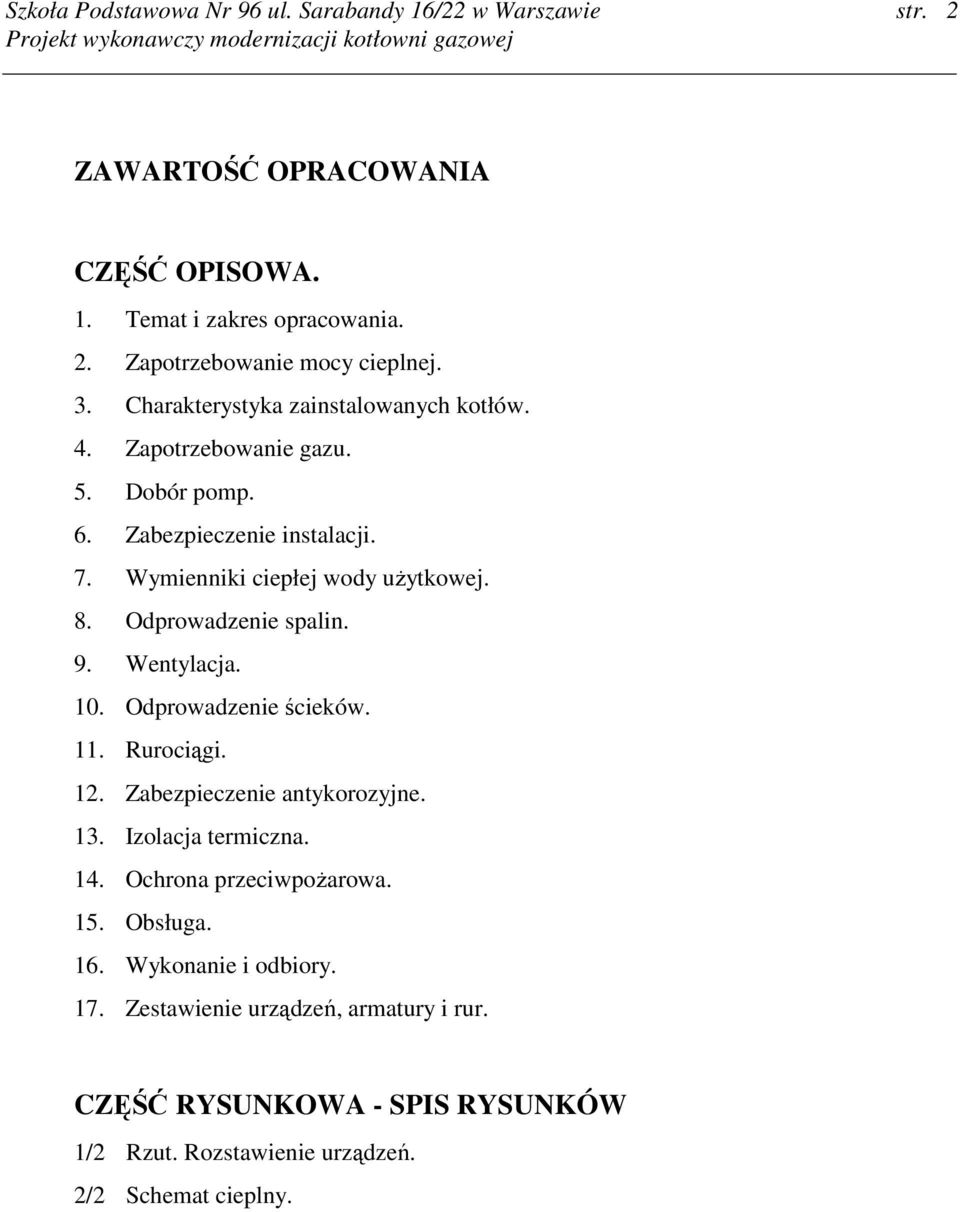

2 2 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA. 1. Temat i zakres opracowania. 2. Zapotrzebowanie mocy cieplnej. 3. Charakterystyka zainstalowanych kotłów. 4. Zapotrzebowanie gazu. 5. Dobór pomp. 6. Zabezpieczenie instalacji. 7. Wymienniki ciepłej wody uŝytkowej. 8. Odprowadzenie spalin. 9. Wentylacja. 10. Odprowadzenie ścieków. 11. Rurociągi. 12. Zabezpieczenie antykorozyjne. 13. Izolacja termiczna. 14. Ochrona przeciwpoŝarowa. 15. Obsługa. 16. Wykonanie i odbiory. 17. Zestawienie urządzeń, armatury i rur. CZĘŚĆ RYSUNKOWA - SPIS RYSUNKÓW 1/2 Rzut. Rozstawienie urządzeń. 2/2 Schemat cieplny.

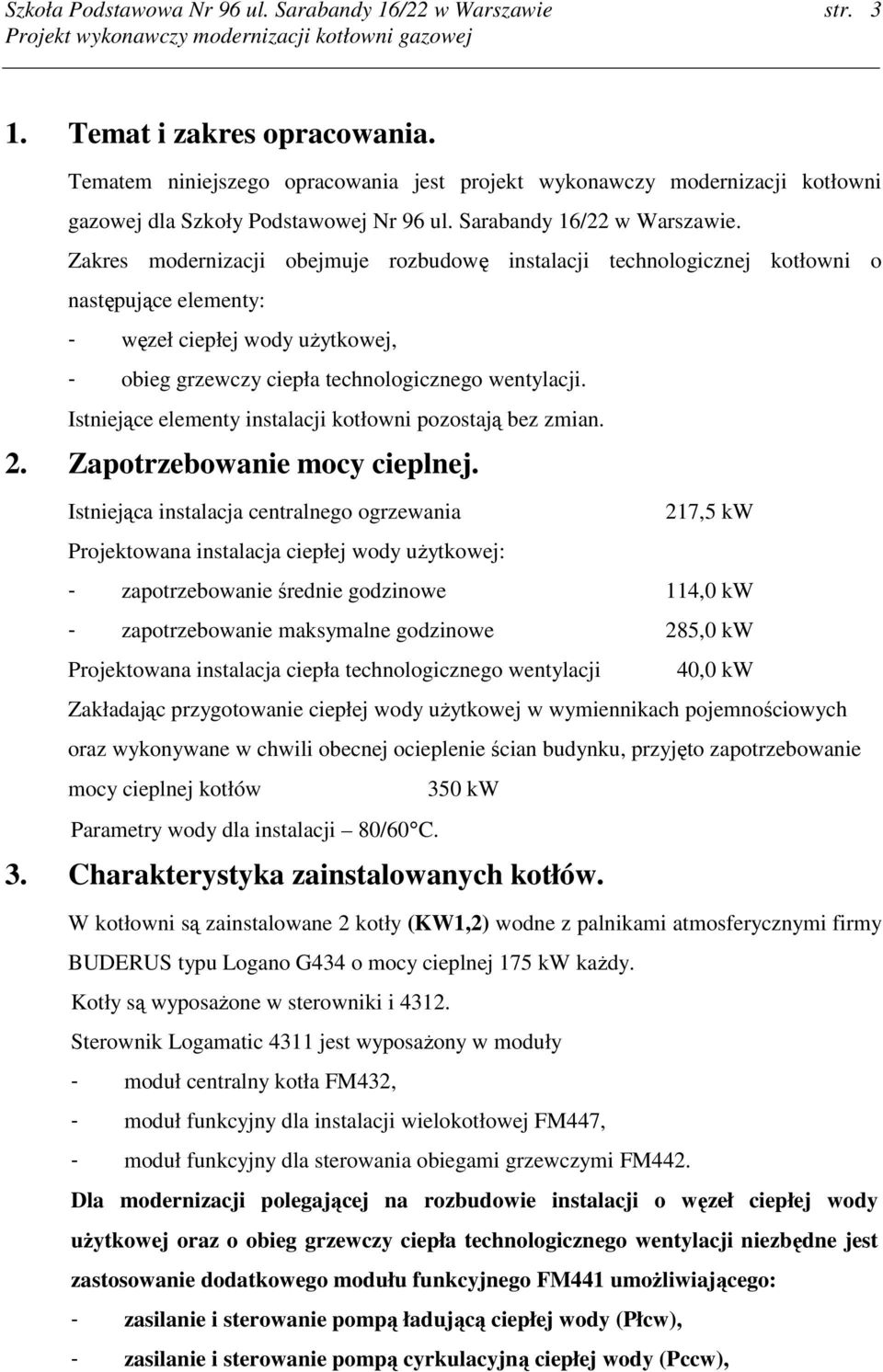

3 3 1. Temat i zakres opracowania. Tematem niniejszego opracowania jest projekt wykonawczy modernizacji kotłowni gazowej dla Szkoły Podstawowej Nr 96 ul. Sarabandy 16/22 w Warszawie. Zakres modernizacji obejmuje rozbudowę instalacji technologicznej kotłowni o następujące elementy: - węzeł ciepłej wody uŝytkowej, - obieg grzewczy ciepła technologicznego wentylacji. Istniejące elementy instalacji kotłowni pozostają bez zmian. 2. Zapotrzebowanie mocy cieplnej. Istniejąca instalacja centralnego ogrzewania 217,5 kw Projektowana instalacja ciepłej wody uŝytkowej: - zapotrzebowanie średnie godzinowe 114,0 kw - zapotrzebowanie maksymalne godzinowe 285,0 kw Projektowana instalacja ciepła technologicznego wentylacji 40,0 kw Zakładając przygotowanie ciepłej wody uŝytkowej w wymiennikach pojemnościowych oraz wykonywane w chwili obecnej ocieplenie ścian budynku, przyjęto zapotrzebowanie mocy cieplnej kotłów 350 kw Parametry wody dla instalacji 80/60 C. 3. Charakterystyka zainstalowanych kotłów. W kotłowni są zainstalowane 2 kotły (KW1,2) wodne z palnikami atmosferycznymi firmy BUDERUS typu Logano G434 o mocy cieplnej 175 kw kaŝdy. Kotły są wyposaŝone w sterowniki i Sterownik Logamatic 4311 jest wyposaŝony w moduły - moduł centralny kotła FM432, - moduł funkcyjny dla instalacji wielokotłowej FM447, - moduł funkcyjny dla sterowania obiegami grzewczymi FM442. Dla modernizacji polegającej na rozbudowie instalacji o węzeł ciepłej wody uŝytkowej oraz o obieg grzewczy ciepła technologicznego wentylacji niezbędne jest zastosowanie dodatkowego modułu funkcyjnego FM441 umoŝliwiającego: - zasilanie i sterowanie pompą ładującą ciepłej wody (Płcw), - zasilanie i sterowanie pompą cyrkulacyjną ciepłej wody (Pccw),

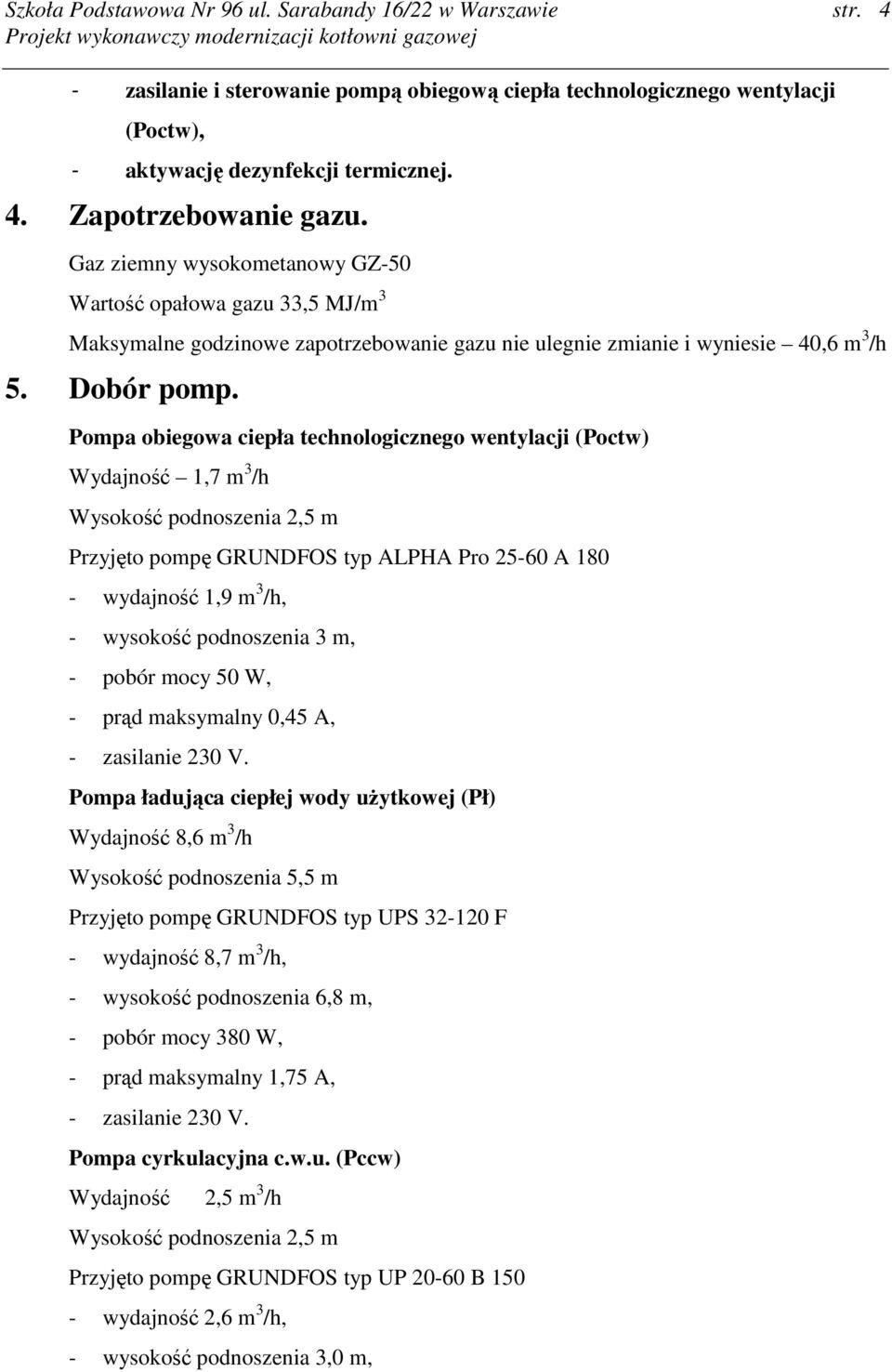

4 4 - zasilanie i sterowanie pompą obiegową ciepła technologicznego wentylacji (Poctw), - aktywację dezynfekcji termicznej. 4. Zapotrzebowanie gazu. Gaz ziemny wysokometanowy GZ-50 Wartość opałowa gazu 33,5 MJ/m 3 Maksymalne godzinowe zapotrzebowanie gazu nie ulegnie zmianie i wyniesie 40,6 m 3 /h 5. Dobór pomp. Pompa obiegowa ciepła technologicznego wentylacji (Poctw) Wydajność 1,7 m 3 /h Wysokość podnoszenia 2,5 m Przyjęto pompę GRUNDFOS typ ALPHA Pro A wydajność 1,9 m 3 /h, - wysokość podnoszenia 3 m, - pobór mocy 50 W, - prąd maksymalny 0,45 A, - zasilanie 230 V. Pompa ładująca ciepłej wody uŝytkowej (Pł) Wydajność 8,6 m 3 /h Wysokość podnoszenia 5,5 m Przyjęto pompę GRUNDFOS typ UPS F - wydajność 8,7 m 3 /h, - wysokość podnoszenia 6,8 m, - pobór mocy 380 W, - prąd maksymalny 1,75 A, - zasilanie 230 V. Pompa cyrkulacyjna c.w.u. (Pccw) Wydajność 2,5 m 3 /h Wysokość podnoszenia 2,5 m Przyjęto pompę GRUNDFOS typ UP B wydajność 2,6 m 3 /h, - wysokość podnoszenia 3,0 m,

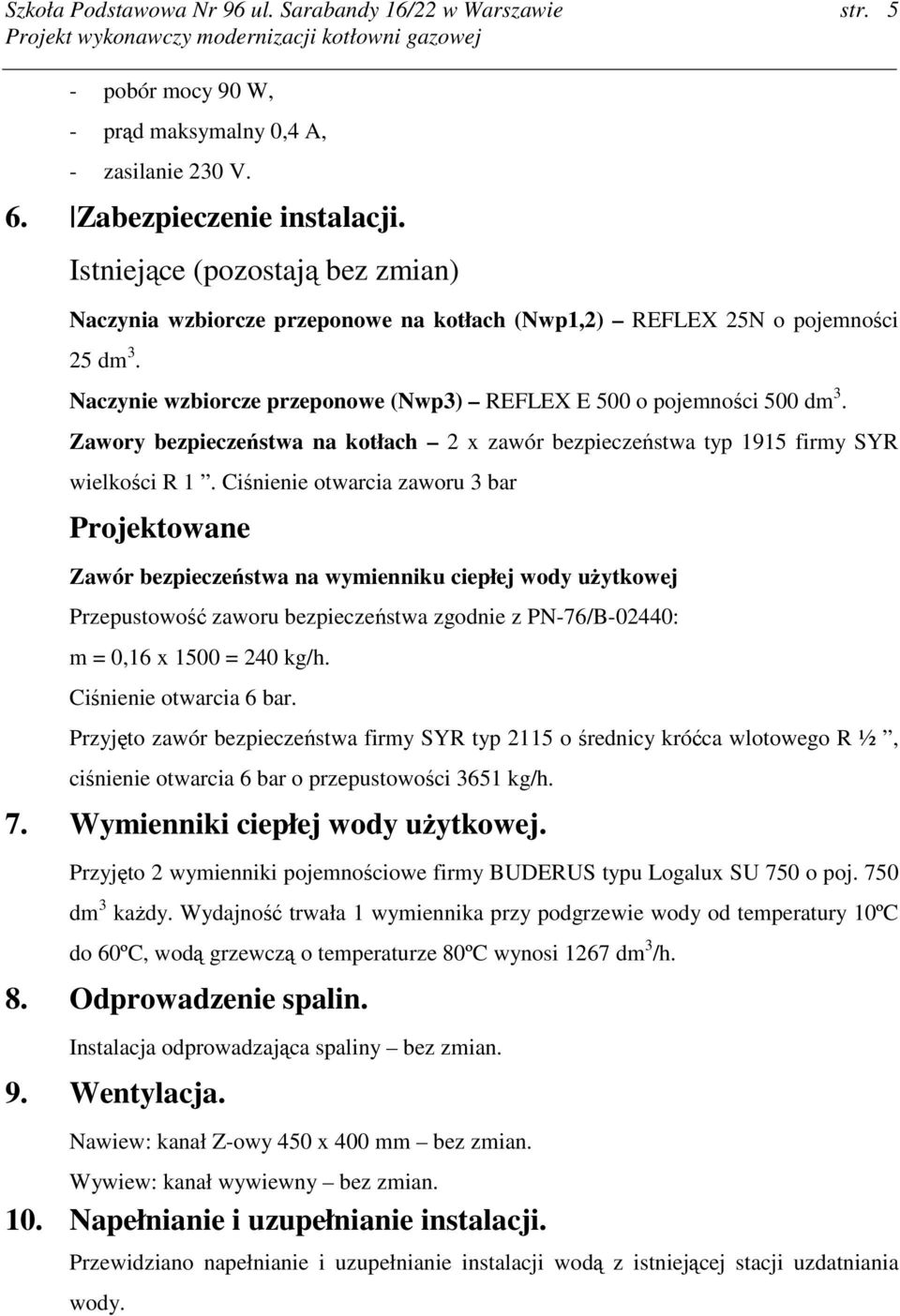

5 - pobór mocy 90 W, - prąd maksymalny 0,4 A, - zasilanie 230 V. 6. Zabezpieczenie instalacji. Istniejące (pozostają bez zmian) 5 Naczynia wzbiorcze przeponowe na kotłach (Nwp1,2) REFLEX 25N o pojemności 25 dm 3. Naczynie wzbiorcze przeponowe (Nwp3) REFLEX E 500 o pojemności 500 dm 3. Zawory bezpieczeństwa na kotłach 2 x zawór bezpieczeństwa typ 1915 firmy SYR wielkości R 1. Ciśnienie otwarcia zaworu 3 bar Projektowane Zawór bezpieczeństwa na wymienniku ciepłej wody uŝytkowej Przepustowość zaworu bezpieczeństwa zgodnie z PN-76/B-02440: m = 0,16 x 1500 = 240 kg/h. Ciśnienie otwarcia 6 bar. Przyjęto zawór bezpieczeństwa firmy SYR typ 2115 o średnicy króćca wlotowego R ½, ciśnienie otwarcia 6 bar o przepustowości 3651 kg/h. 7. Wymienniki ciepłej wody uŝytkowej. Przyjęto 2 wymienniki pojemnościowe firmy BUDERUS typu Logalux SU 750 o poj. 750 dm 3 kaŝdy. Wydajność trwała 1 wymiennika przy podgrzewie wody od temperatury 10ºC do 60ºC, wodą grzewczą o temperaturze 80ºC wynosi 1267 dm 3 /h. 8. Odprowadzenie spalin. Instalacja odprowadzająca spaliny bez zmian. 9. Wentylacja. Nawiew: kanał Z-owy 450 x 400 mm bez zmian. Wywiew: kanał wywiewny bez zmian. 10. Napełnianie i uzupełnianie instalacji. Przewidziano napełnianie i uzupełnianie instalacji wodą z istniejącej stacji uzdatniania wody.

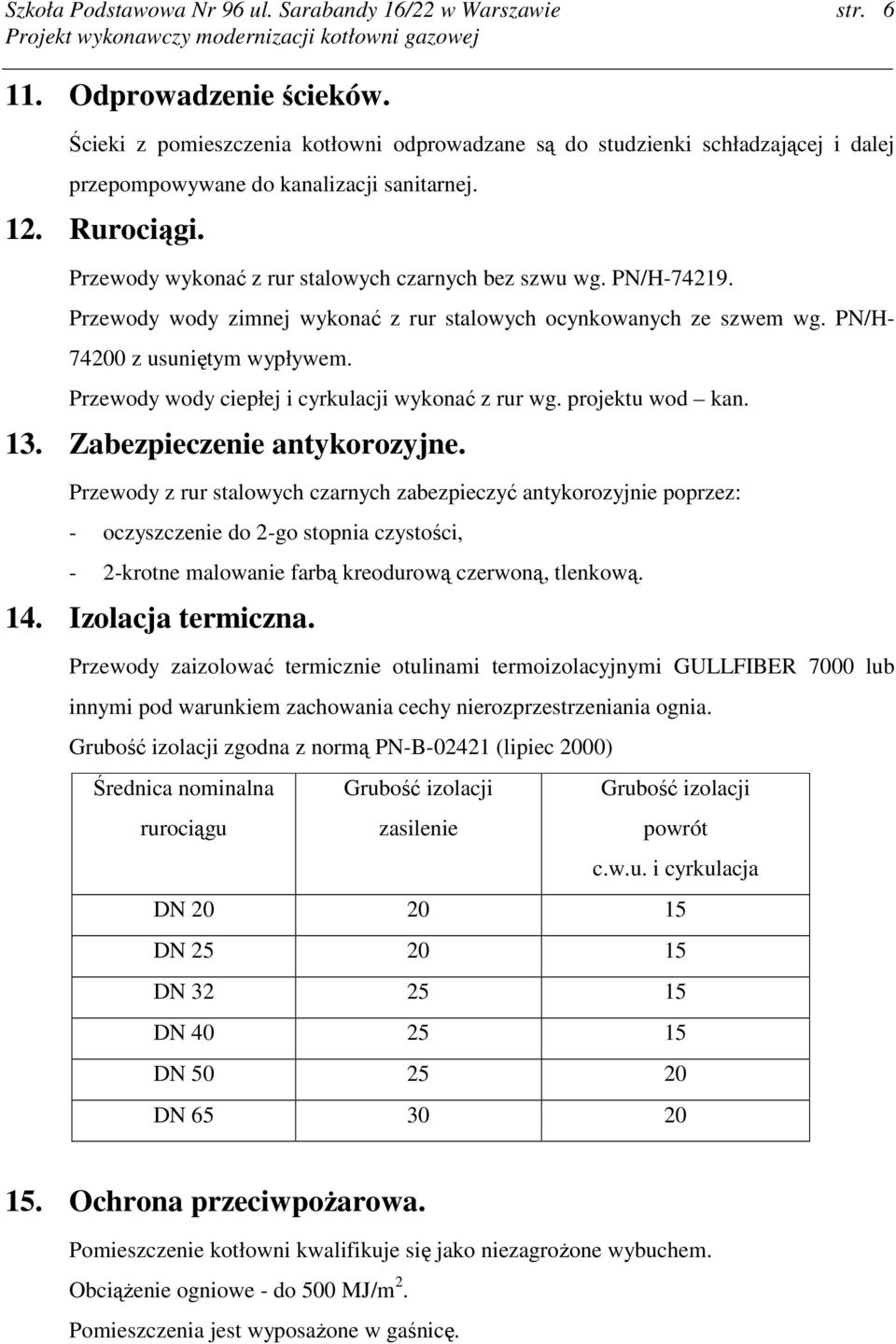

6 11. Odprowadzenie ścieków. 6 Ścieki z pomieszczenia kotłowni odprowadzane są do studzienki schładzającej i dalej przepompowywane do kanalizacji sanitarnej. 12. Rurociągi. Przewody wykonać z rur stalowych czarnych bez szwu wg. PN/H Przewody wody zimnej wykonać z rur stalowych ocynkowanych ze szwem wg. PN/H z usuniętym wypływem. Przewody wody ciepłej i cyrkulacji wykonać z rur wg. projektu wod kan. 13. Zabezpieczenie antykorozyjne. Przewody z rur stalowych czarnych zabezpieczyć antykorozyjnie poprzez: - oczyszczenie do 2-go stopnia czystości, - 2-krotne malowanie farbą kreodurową czerwoną, tlenkową. 14. Izolacja termiczna. Przewody zaizolować termicznie otulinami termoizolacyjnymi GULLFIBER 7000 lub innymi pod warunkiem zachowania cechy nierozprzestrzeniania ognia. Grubość izolacji zgodna z normą PN-B (lipiec 2000) Średnica nominalna rurociągu Grubość izolacji zasilenie Grubość izolacji powrót c.w.u. i cyrkulacja DN DN DN DN DN DN Ochrona przeciwpoŝarowa. Pomieszczenie kotłowni kwalifikuje się jako niezagroŝone wybuchem. ObciąŜenie ogniowe - do 500 MJ/m 2. Pomieszczenia jest wyposaŝone w gaśnicę.

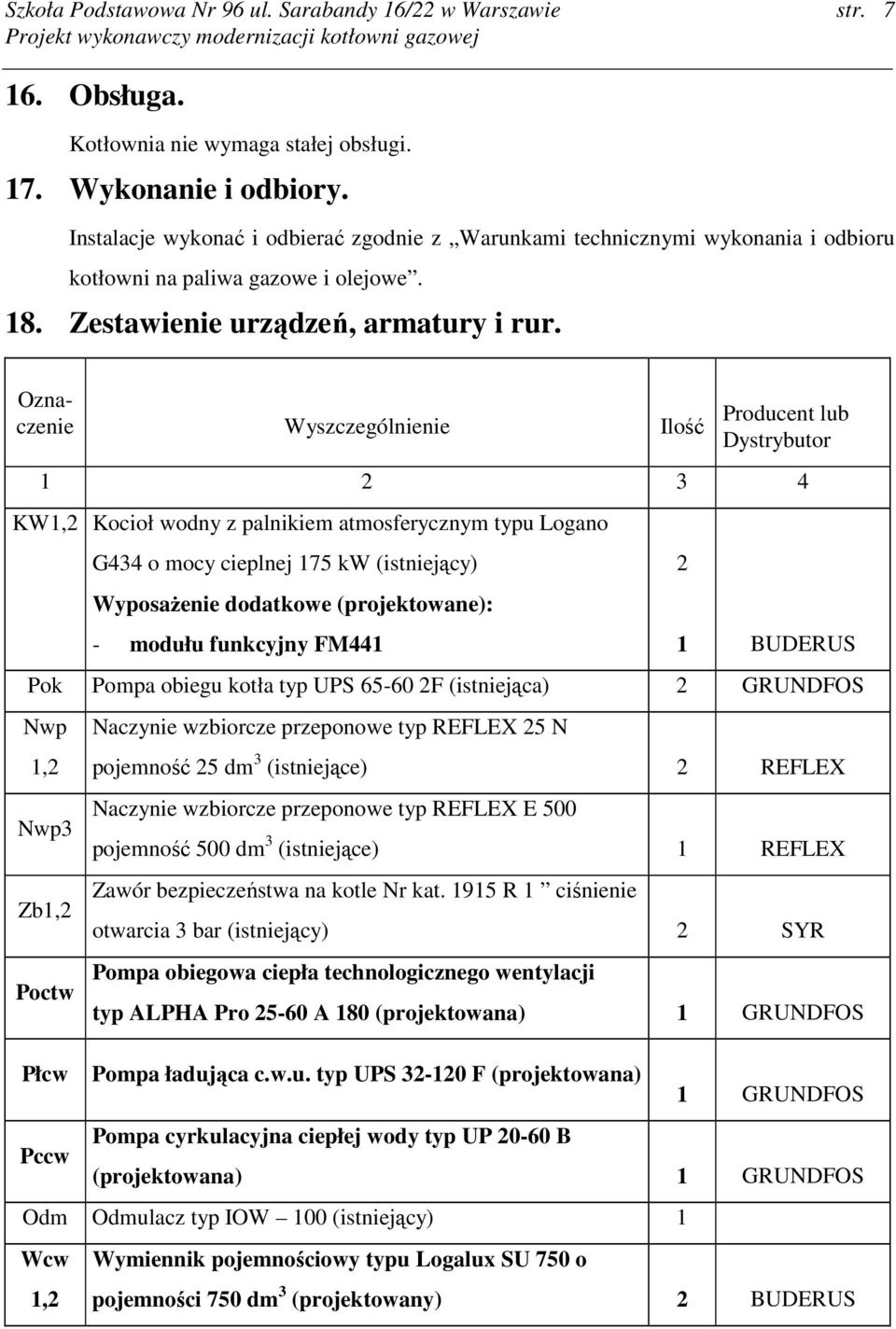

7 16. Obsługa. 7 Kotłownia nie wymaga stałej obsługi. 17. Wykonanie i odbiory. Instalacje wykonać i odbierać zgodnie z Warunkami technicznymi wykonania i odbioru kotłowni na paliwa gazowe i olejowe. 18. Zestawienie urządzeń, armatury i rur. Oznaczenie Wyszczególnienie Ilość Producent lub Dystrybutor KW1,2 Kocioł wodny z palnikiem atmosferycznym typu Logano G434 o mocy cieplnej 175 kw (istniejący) WyposaŜenie dodatkowe (projektowane): - modułu funkcyjny FM BUDERUS Pok Pompa obiegu kotła typ UPS F (istniejąca) 2 GRUNDFOS Nwp 1,2 Nwp3 Zb1,2 Poctw Płcw Pccw Naczynie wzbiorcze przeponowe typ REFLEX 25 N pojemność 25 dm 3 (istniejące) 2 REFLEX Naczynie wzbiorcze przeponowe typ REFLEX E 500 pojemność 500 dm 3 (istniejące) 1 REFLEX Zawór bezpieczeństwa na kotle Nr kat R 1 ciśnienie otwarcia 3 bar (istniejący) 2 SYR Pompa obiegowa ciepła technologicznego wentylacji typ ALPHA Pro A 180 (projektowana) 1 GRUNDFOS Pompa ładująca c.w.u. typ UPS F (projektowana) Pompa cyrkulacyjna ciepłej wody typ UP B 1 GRUNDFOS (projektowana) 1 GRUNDFOS Odm Odmulacz typ IOW 100 (istniejący) 1 Wcw 1,2 Wymiennik pojemnościowy typu Logalux SU 750 o pojemności 750 dm 3 (projektowany) 2 BUDERUS

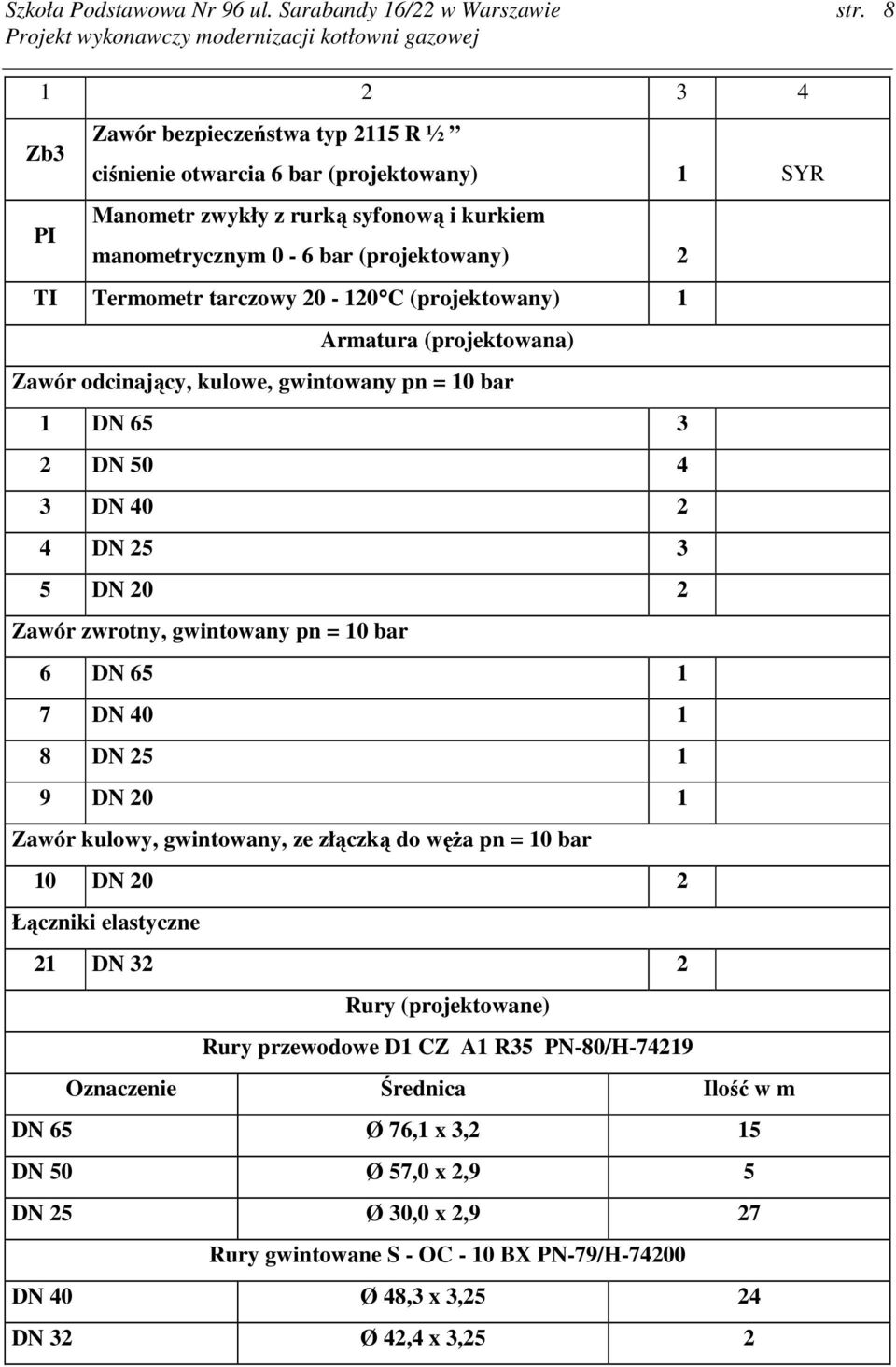

8 Zb3 Zawór bezpieczeństwa typ 2115 R ½ ciśnienie otwarcia 6 bar (projektowany) 1 SYR PI Manometr zwykły z rurką syfonową i kurkiem manometrycznym 0-6 bar (projektowany) 2 TI Termometr tarczowy C (projektowany) 1 Armatura (projektowana) Zawór odcinający, kulowe, gwintowany pn = 10 bar 1 DN DN DN DN DN 20 2 Zawór zwrotny, gwintowany pn = 10 bar 6 DN DN DN DN 20 1 Zawór kulowy, gwintowany, ze złączką do węŝa pn = 10 bar 10 DN 20 2 Łączniki elastyczne 21 DN 32 2 Rury (projektowane) Rury przewodowe D1 CZ A1 R35 PN-80/H Oznaczenie Średnica Ilość w m DN 65 Ø 76,1 x 3,2 15 DN 50 Ø 57,0 x 2,9 5 DN 25 Ø 30,0 x 2,9 27 Rury gwintowane S - OC - 10 BX PN-79/H DN 40 Ø 48,3 x 3,25 24 DN 32 Ø 42,4 x 3,25 2 8

Dobrano drugi kocioł gazowy firmy: Hoval. Model: 300 Moc nominalna: 272,0 kw Pojemność wodna: 420,0 dm 3 Średnica króćców:

Dobrano drugi kocioł gazowy firmy: Hoval. Model: 300 Moc nominalna: 272,0 kw Pojemność wodna: 420,0 dm 3 Średnica króćców: 1 III. OBLICZENIA Obiekt: Budynek 4- główna kotłownia ( bud 1,2,3,4,5,6,7) ver. 1.28 1.0 Dobór urządzeń kotłowni 1.1 Zapotrzebowanie na moc cieplną wg PN-EN 12828:2006 ObciąŜenia cieplne instalacji ogrzewania
