1 Inwestor: Obiekt, adres: Stadium: PROJEKTO-BUD Sp. z o.o. Gmina Wiązownica Wiązownica 208 Świetlica Wiejska Manasterz Wiązownica Działka nr 316/3, obręb Manasterz PROJEKT BUDOWLANY PROJEKTO-BUD Sp. z o.o. ul. Wyspiańskiego Rzeszów tel/fax (0-17) BranŜa: Tytuł projektu: Instalacje sanitarne Data opracowania: czerwiec 2012 r. Projekt architektoniczno-budowlany przebudowy wewnętrznej instalacji gazowej do kotłowni gazowej Imię i nazwisko Nr uprawnień Data Podpis Projektant: inŝ. Krzysztof K.Dudek S-232/79 VI r. Opracował: mgr inŝ. Ziemowit Dudek VI r. Sprawdził: Adnotacje: inŝ. Marian Budzik S-234/79 S-234/80 VI r. Nr archiwalny: 04/ /S

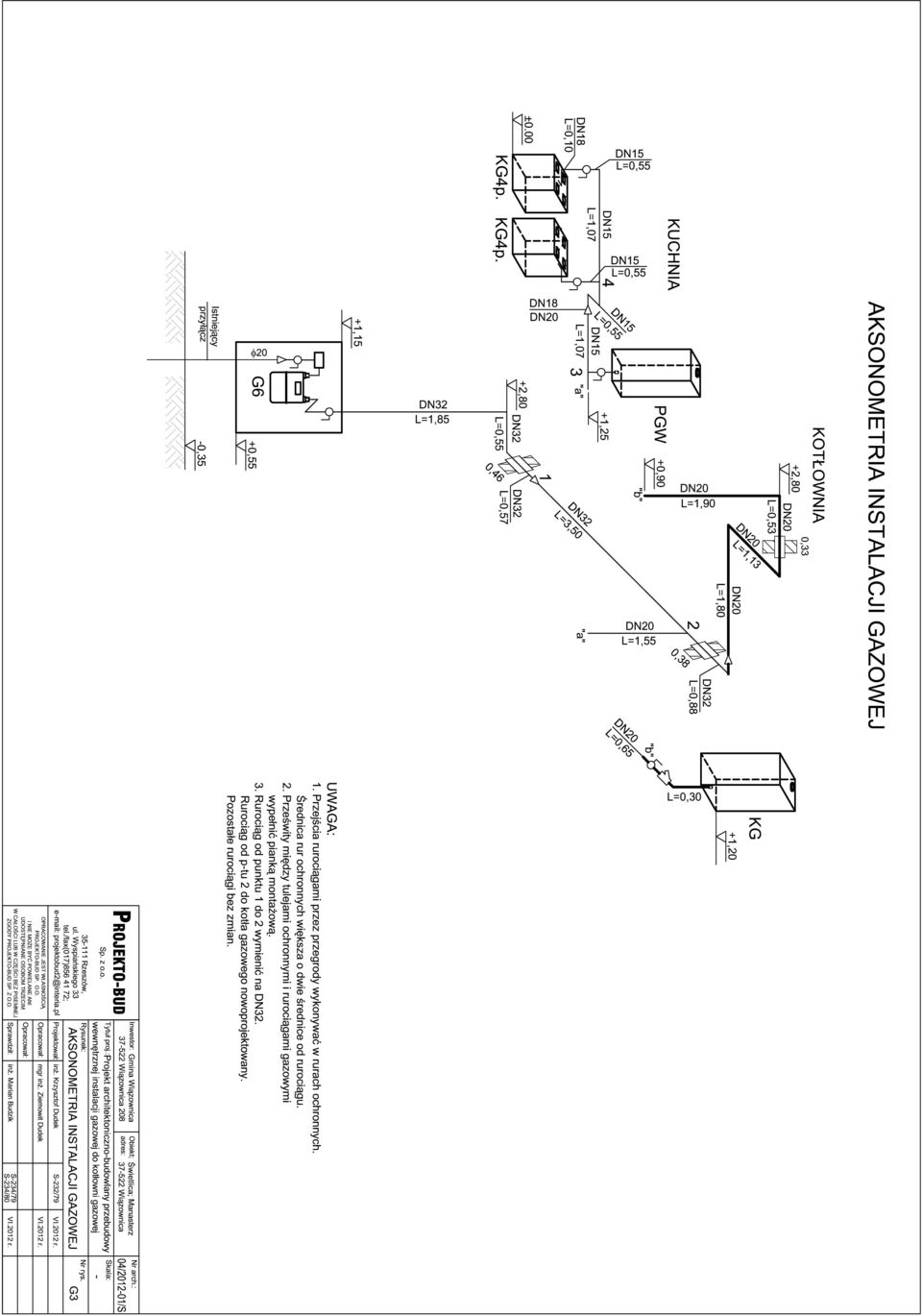

2 OPRACOWANIE ZAWIERA A. Część tekstową - Karta tytułowa - Spis treści opracowania wraz ze spisem rysunków - Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Przedmiot opracowania 4. Informacja o wpisie do rejestru zabytków 5. Opis stanu istniejącego 6. Opis rozwiązań technicznych 6.1. Punkt pomiarowy gazu 6.2. Zapotrzebowanie gazu 6.3. Wytyczne ciśnienia przed kurkiem ogniowym 6.4. Rurociągi i armatura 6.5. Przejścia rurociągów przez przegrody 6.6. Wentylacja nawiewno-wywiewna grawitacyjna 6.7. Instalacja spalinowa i nawiew powietrza do spalania 6.8. Wytyczne do robót instalacyjnych 6.9. Próba szczelności 7. Uwagi końcowe 8. Wykaz urządzeń wewnętrznej instalacji gazowej B. Załączniki Zał. Nr 1 Warunki przyłączenia do sieci gazowej znak: 719/O/WP1/212/12 z dnia r. C. Część graficzną wg spisu rysunków - Rzut parteru Skala 1:100 Nr rys. G1 - Przekrój A-A Skala 1:100 Nr rys. G2 - Aksonometria instalacji gazowej Skala - Nr rys. G3 2

3 OPIS TECHNICZNY do projektu architektoniczno-budowlanego przebudowy wewnętrznej instalacji gazowej w budynku Świetlicy Wiejskiej w Manasterzu 1. DANE OGÓLNE - Inwestor: Gmina Wiązownica; Wiązownica Obiekt: Świetlica Wiejska; Manasterz 59, Wiązownica - Jednostka autorska : PROJEKTO-BUD Sp z.o.o., Rzeszów ul. Wyspiańskiego 33, - Projektant: inŝ. Krzysztof Dudek upr. nr S-232/79 - Rok opracowania: czerwiec 2012 r. 2. PODSTAWA OPRACOWANIA - Umowa z Zamawiającym - Inwentaryzacja budowlana i instalacji gazowej w zakresie niezbędnym do opracowania projektu instalacji c.o. - Uzgodnienia z Inwestorem - Dokumentacja przetargowa (SIWZ) - Inwentaryzacja budowlana budynku Świetlicy Wiejskiej w Manasterzu, opracowana przez PROJEKTO-BUD Sp. z o.o. w maju 2012 r. - Projekt rozbudowy istniejącego budynku Świetlicy Wiejskiej w Manasterzuopracowany przez arch.mgr inŝ. Jana Supersona w lipcu 2010 r. - Obowiązujące normy i przepisy techniczne 3. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt architektoniczno-budowlany wewnętrznej instalacji gazowej do kotłowni gazowej, na istniejącym układzie pomiarowym. Zakres projektu obejmuje całość prac związanych z wykonaniem rozbudowy wewnętrznej instalacji gazowej w budynku. 4. INFORMACJA O WPISIE DO REJESTRU ZABYTKÓW Obiekt nie jest wpisany do rejestru zabytków i nie znajduje się w strefie ochrony konserwatorskiej. 5. OPIS STANU ISTNIEJĄCEGO 3 Budynek świetlicy posiada przyłącz gazowy oraz punkt pomiarowy z gazomierzem G4 zamontowanym w naściennej szafce gazowej zlokalizowanej na zewnętrznej, południowej ścianie budynku. W istniejącej szafce gazowej znajduje się kurek główny DN15, reduktor, gazomierz G4 i kurek odcinający DN32 za gazomierzem. Wewnętrzna istniejąca instalacja gazowa z rur stalowych czarnych prowadzona jest naściennie. Gaz doprowadzony jest do urządzeń grzewczych, kuchenek gazowych i podgrzewacza wody. Istniejące urządzenia gazowe to:

4 kuchenka gazowa 4-ro palnikowa szt 2 w kuchni - pomieszczenie nr 10, przepływowy piecyk gazowy c.w.u. szt 1 w kuchni - pomieszczenie nr 10, piecyki atmosferyczne do ogrzewania pomieszczeń szt 3. Lokalizację wszystkich urządzeń pokazano na rzucie inwentaryzacji. 6. OPIS PROJEKTOWANYCH ROZWIĄZAŃ Wszystkie piecyki gazowe grzewcze oraz rurociągi wewnętrznej instalacji gazowej dostarczające gaz do tych piecyków naleŝy zdemontować. Instalacja gazowa dostarczająca gaz do kuchenek 4p. i do piecyka przepływowego ciepłej wody pozostaje bez zmian. Projektowana instalacja gazowa dostarczać będzie gaz do jednofunkcyjnego kotła kondensacyjnego z zamkniętą komorą spalania, słuŝącego do ogrzewania wszystkich pomieszczeń budynku. Istniejący rurociąg wychodzący ze ściany zewnętrznej (za gazomierzem) wymienić na rurociąg DN Punkt redukcyjno-pomiarowy gazu Punkt pomiarowy gazu pozostaje bez zmian, za wyjątkiem wymiany gazomierza na G Zapotrzebowanie gazu Kocioł wiszący kondensacyjny dla c.o. z zamkniętą komorą spalania o mocy 29 kw w gazie zapotrzebowanie gazu: 2,9 m 3 /h, ciśnienie zasilania 200 mmh 2 O Wytyczne ciśnienia przed kurkiem ogniowym wg technicznych warunków przyłączenia do sieci gazowej - Dyspozycyjne ciśnienie gazu w miejscu włączenia do czynnej sieci gazowej: * minimalne 180 kpa, * maksymalne 220 kpa. - Ciśnienie gazu w miejscu dostawy i odbioru paliwa gazowego:: * minimalne 1,8 kpa, * maksymalne 2,2 kpa. Nominalne przyłączeniowe ciśnienie przed kotłem 200 mmh 2 O - Opory przepływu gazu od gazomierza G6 do kotła 6,8 mmh 2 O (bez gazomierza) wg obliczeń Rurociągi i armatura Instalacje wykonać z rur stalowych czarnych bez szwu łączonych na spawanie. Jedynie bezpośrednie podłączenie urządzeń oraz armaturę łączyć na gwint. Rurociągi prowadzić naściennie. Rury stalowe zabezpieczyć antykorozyjnie 2xUnikor oraz pokryć farbą nawierzchniową olejną Ŝółtą 2 razy. Stosować armaturę gazową PN 10 bar Przejścia rurociągów przez przegrody Przejścia przez przegrody budowlane wykonać w stalowych tulejach ochronnych bez szwu (2 dymensje większe od średnicy rury) uszczelnionych elastycznym szczeliwem nie powodującym korozji rur (pianką montaŝową). 4

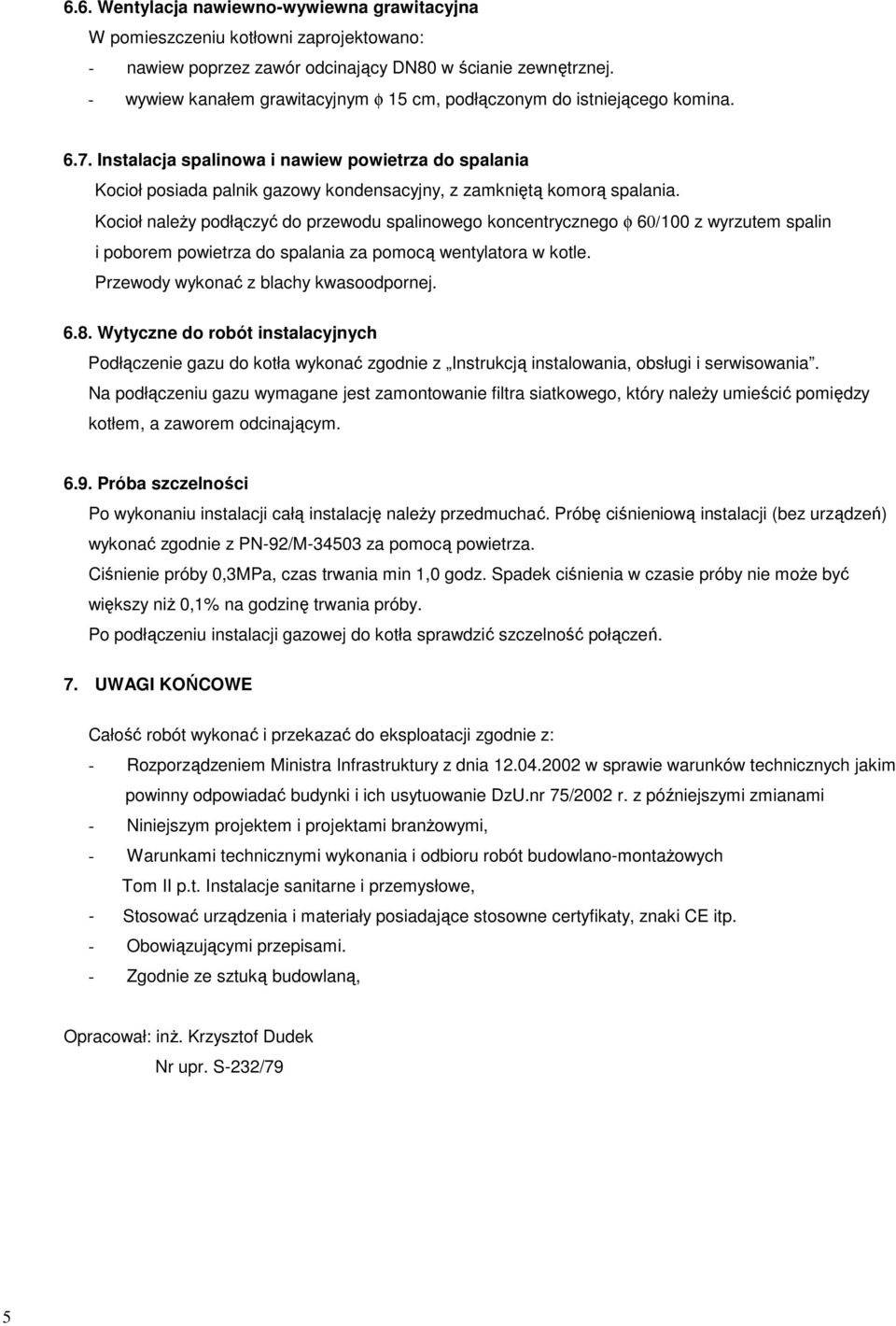

5 6.6. Wentylacja nawiewno-wywiewna grawitacyjna W pomieszczeniu kotłowni zaprojektowano: - nawiew poprzez zawór odcinający DN80 w ścianie zewnętrznej. - wywiew kanałem grawitacyjnym φ 15 cm, podłączonym do istniejącego komina Instalacja spalinowa i nawiew powietrza do spalania Kocioł posiada palnik gazowy kondensacyjny, z zamkniętą komorą spalania. Kocioł naleŝy podłączyć do przewodu spalinowego koncentrycznego φ 60/100 z wyrzutem spalin i poborem powietrza do spalania za pomocą wentylatora w kotle. Przewody wykonać z blachy kwasoodpornej Wytyczne do robót instalacyjnych Podłączenie gazu do kotła wykonać zgodnie z Instrukcją instalowania, obsługi i serwisowania. Na podłączeniu gazu wymagane jest zamontowanie filtra siatkowego, który naleŝy umieścić pomiędzy kotłem, a zaworem odcinającym Próba szczelności Po wykonaniu instalacji całą instalację naleŝy przedmuchać. Próbę ciśnieniową instalacji (bez urządzeń) wykonać zgodnie z PN-92/M za pomocą powietrza. Ciśnienie próby 0,3MPa, czas trwania min 1,0 godz. Spadek ciśnienia w czasie próby nie moŝe być większy niŝ 0,1% na godzinę trwania próby. Po podłączeniu instalacji gazowej do kotła sprawdzić szczelność połączeń. 7. UWAGI KOŃCOWE Całość robót wykonać i przekazać do eksploatacji zgodnie z: - Rozporządzeniem Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie DzU.nr 75/2002 r. z późniejszymi zmianami - Niniejszym projektem i projektami branŝowymi, - Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych Tom II p.t. Instalacje sanitarne i przemysłowe, - Stosować urządzenia i materiały posiadające stosowne certyfikaty, znaki CE itp. - Obowiązującymi przepisami. - Zgodnie ze sztuką budowlaną, Opracował: inŝ. Krzysztof Dudek Nr upr. S-232/79 5

6 8. WYKAZ PODSTAWOWYCH URZĄDZEŃ INSTALACJI GAZOWEJ Lp. Wyszczególnienie Jedn. Ilość Uwagi Kurek gazowy główny DN15 Istniejący 2 Reduktor Istniejący 3 Gazomierz G6 Dostawa ZG 4 Skrzynka gazowa naścienna 600x600x250mm z materiału Istniejąca trudnopalnego 5 Zawór kulowy do gazu DN32 PN=0,4 MPa Istniejący 6 Zawór kulowy do gazu DN20 PN=0,4 MPa szt 1 7 Filtr do gazu DN20 PN=0,4 MPa szt 1 8 Rury stalowe czarne bez szwu DN32 mb 4 9 Rury stalowe czarne bez szwu DN20 mb 8 6
