1 TEMAT: PROJEKT BUDOWLANO WYKONAWCZY INSTALACJI CENTRALNEGO OGRZEWANIA I CIEPŁEJ WODY UŻYTKOWEJ W BUDYNKU MIESZKALNYM PRZY UL. ARGENTYŃSKIEJ 2 W GDYNI ADRES: GDYNIA UL. ARGENTYŃSKA 2 DZ. NR 81/9 INWESTOR: WOJSKOWA AGENCJA MIESZKANIOWA ODDZIAŁ REGIONALNY W GDYNI UL. M. CURIE-SKŁODOWSKIEJ GDYNIA OPRACOWAŁ: mgr inż. Bartosz Wysocki PROJEKTOWAŁ: inż. Jan Jaskólski upr. 934/Gd/82 SPRAWDZIŁ: mgr inż. Aleksandra Wyrębska upr. POM/0251/POOS/09 Lipiec 2014

NR 81/9 INWESTOR: WOJSKOWA AGENCJA MIESZKANIOWA ODDZIAŁ REGIONALNY W GDYNI UL. M. CURIE-SKŁODOWSKIEJ 19 81-231 GDYNIA OPRACOWAŁ: mgr inż.

2 Spis treści: A. Opis techniczny 1. Podstawa opracowania 2. Zakres opracowania 3. Opis istniejącej instalacji 4. Opis projektowanego rozwiązania 4.1. Instalacja c.o Instalacja c.w.u. 5. Obliczenia 6. Badania szczelności 7. Izolacja przewodów 8. Technologia wykonania robót 9. Uwagi końcowe B. Obliczenia C. Rysunki

Instalacja c.o. 4.2. Instalacja c.w.u. 5. Obliczenia 6. Badania szczelności 7.

3 A. Opis techniczny 1. Podstawa opracowania Projekt opracowano na podstawie: - zlecenia i umowy z inwestorem - uzgodnień z inwestorem - wizji lokalnej - dokumentacji powykonawczej instalacji c.o. - obowiązujących przepisów i norm 2. Zakres opracowania Dokumentacja zakresem opracowania obejmuje projekt instalacji centralnego ogrzewania i ciepłej wody użytkowej w budynku mieszkalnym przy ul. Argentyńskiej 2 w Gdyni. 3. Opis istniejącej instalacji Istniejąca instalacja zasilana jest z kotłowni gazowej zlokalizowanej w wydzielonym pomieszczeniu piwnicznym pracującej na parametry 80/60 C. Ciepło z kotłowni rozprowadzane jest przewodami prowadzonymi pod stropem piwnicy do pionów zlokalizowanych w szachtach dla poszczególnych segmentów budynku. Przewody rozprowadzające w piwnicy oraz piony wykonano z rur stalowych czarnych łączonych przez spawanie i zaizolowano termicznie otuliną o grubości 30 mm. Na odejściach do pionów zamontowano zawory podpionowe dn20 Honeywell Kombi-3-plus. W poszczególnych mieszkaniach ciepło z kotłowni doprowadzane jest do minisatów typu WWZ 25-2 wyposażonych w wodomierz zimnej wody oraz licznik ciepła. W minisatach przygotowywane jest ciepło na potrzeby ogrzewania mieszkań oraz ciepłej wody użytkowej. W mieszkaniach zamontowano grzejniki typ CosmoNOVA 22KV/600 a w łazienkach grzejniki drabinkowe o wydajności 700 W. Na klatkach schodowych zamontowano grzejniki o wysokości 900 mm. Wielkości grzejników zostały dobrane dla parametrów wody grzewczej 65/45 C na podstawie strat ciepła

Opis istniejącej instalacji Istniejąca instalacja zasilana jest z kotłowni gazowej zlokalizowanej w wydzielonym pomieszczeniu piwnicznym pracującej na parametry 80/60 C.

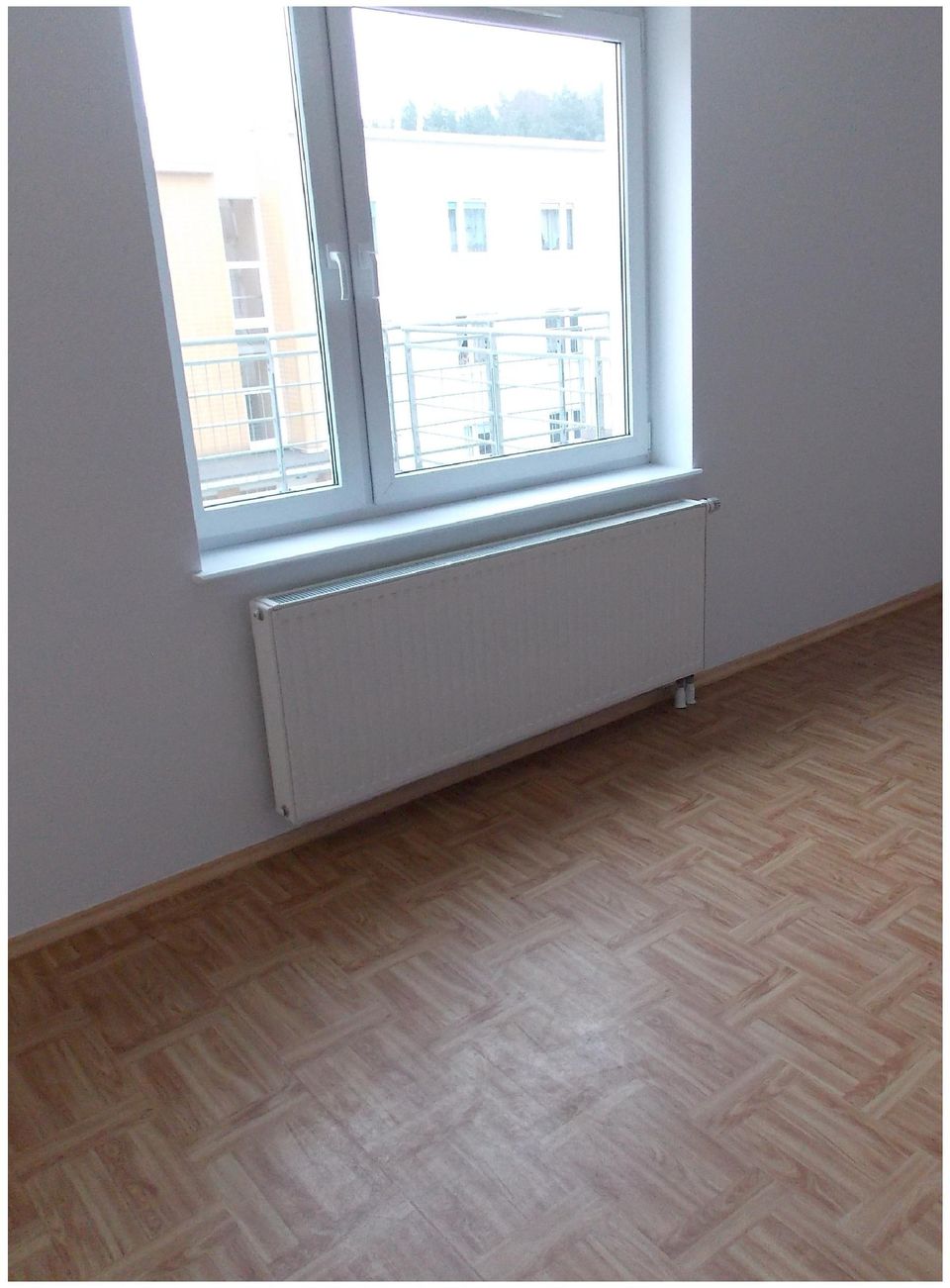

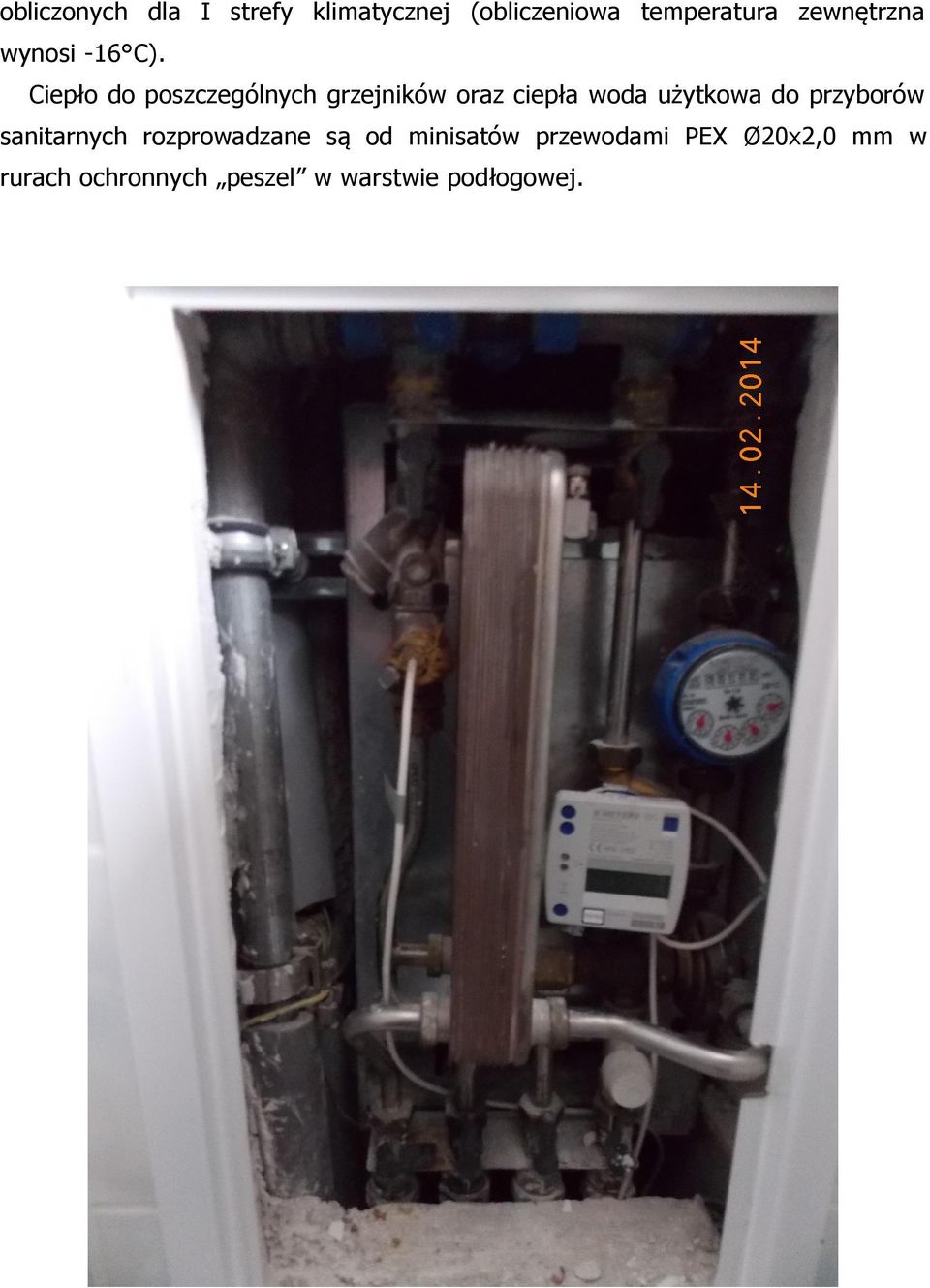

4 obliczonych dla I strefy klimatycznej (obliczeniowa temperatura zewnętrzna wynosi -16 C). Ciepło do poszczególnych grzejników oraz ciepła woda użytkowa do przyborów sanitarnych rozprowadzane są od minisatów przewodami PEX Ø20x2,0 mm w rurach ochronnych peszel w warstwie podłogowej.

Ciepło do poszczególnych grzejników oraz ciepła woda użytkowa do

8 4. Opis projektowanego rozwiązania Projektuje się likwidację istniejącej kotłowni gazowej i zasilanie instalacji centralnego ogrzewania oraz ciepłej wody użytkowej z dwufunkcyjnego węzła ciepłowniczego (osobne opracowanie) zlokalizowanego w pomieszczeniu obecnej kotłowni w piwnicy budynku Instalacja c.o. Po wykonaniu obliczeń instalacji centralnego ogrzewania stwierdzono, że możliwe jest wykorzystanie istniejących pionów i przewodów rozprowadzających czynnik grzewczy z węzła. Przyjęto parametry pracy instalacji 65/45 C. Istniejące minisaty należy zdemontować a instalację c.o. w mieszkaniach włączyć bezpośrednio do istniejących pionów za pomocą trójników. Dla każdego mieszkania w miejscu zdemontowanych minisatów należy zamontować na powrocie kompaktowy ciepłomierz DN15 Q P = 0,6 m3/h. Przed i za ciepłomierzem zainstalować kulowe zawory odcinające. Na przewodzie zasilającym instalację mieszkaniową zależy zamontować kulowy zawór odcinający Instalacja c.w.u. Projektuje się nowe przewody rozprowadzające oraz piony instalacji wody zimnej, ciepłej wody użytkowej i cyrkulacji z rur PE-X/AL/PE-X. Przewody instalacji wodociągowej należy prowadzić pod stropem piwnicy od pomieszczenia węzła cieplnego do nowo projektowanych pionów układanych w istniejących szachtach instalacyjnych. Przewody instalacji wodociągowej prowadzić obok istniejących przewodów instalacji centralnego ogrzewania. Na przewodach wody zimnej oraz ciepłej wody użytkowej na odejściach do poszczególnych pionów zamontować należy kulowe zawory odcinające. Na przewodzie cyrkulacyjnym na odejściach do poszczególnych pionów zamontować należy wielofunkcyjne termostatyczne zawory cyrkulacyjne. Nastawy zaworów podano w części rysunkowej opracowania. Istniejącą instalację wodociągową w mieszkaniach włączyć do projektowanych pionów za pomocą trójników. Dla każdego mieszkania w miejscu zdemontowanych minisatów należy zamontować na przewodach zimnej i ciepłej wody wodomierze mieszkaniowe. Dla wody zimnej dobrano wodomierz skrzydełkowy jednostrumieniowy DN15 Q 3=1,6

Przyjęto parametry pracy instalacji 65/45 C. Istniejące minisaty należy zdemontować a instalację c.o. w mieszkaniach włączyć bezpośrednio do istniejących pionów za pomocą trójników.

9 m3/h. Dla wody ciepłej dobrano wodomierz skrzydełkowy jednostrumieniowy DN15 Q3=1,0 m3/h. Przed oraz za wodomierzami należy zainstalować kulowe zawory odcinające. Trasa projektowanych instalacji oraz średnice rurociągów zgodnie z częścią rysunkową opracowania. 5. Obliczenia Całość obliczeń instalacji w tym obliczenia hydrauliczne, dobór średnic przewodów, dobór armatury, liczników oraz nastaw wstępnych zaworów wykonano przy pomocy programu komputerowego InstalSystem firmy InstalSoft s.c.. Wyniki obliczeń przedstawiono w załączniku. 6. Badania szczelności Po zakończeniu montażu instalacji przed jej zakryciem oraz przed wykonaniem izolacji cieplnej należy instalacje kilkakrotnie przepłukać oraz poddać badaniu szczelności. Badanie szczelności powinno zostać przeprowadzone wodą. Próby szczelności należy przeprowadzić zgodnie z wytycznymi zawartymi w Warunkach Technicznych Wykonania i Odbioru COBRTI INSTAL. 7. Izolacja przewodów Przewody instalacji centralnego ogrzewania, ciepłej wody użytkowej i cyrkulacji należy zaizolować termicznie za pomocą otulin z pianki PE o grubości: DN15 DN20-20mm DN25 DN35-30mm DN40 DN100 - grubość równa średnicy rury Przewody instalacji wody zimnej należy zaizolować otuliną z pianki PE o grubości 4 mm dla przewodów prowadzonych w pomieszczeniach nieogrzewanych oraz 9 mm dla przewodów w pomieszczeniach ogrzewanych. Izolację termiczną wykonać po pozytywnym zakończeniu prób i odbioru instalacji. Izolacja nie może posiadać żadnych przerw w przejściach przez osłony zwłaszcza w przejściach przez ściany i inne płyty. Każda rura powinna być izolowana osobno.

Obliczenia Całość obliczeń instalacji w tym obliczenia hydrauliczne, dobór średnic przewodów, dobór armatury, liczników oraz nastaw wstępnych zaworów wykonano przy pomocy programu komputerowego

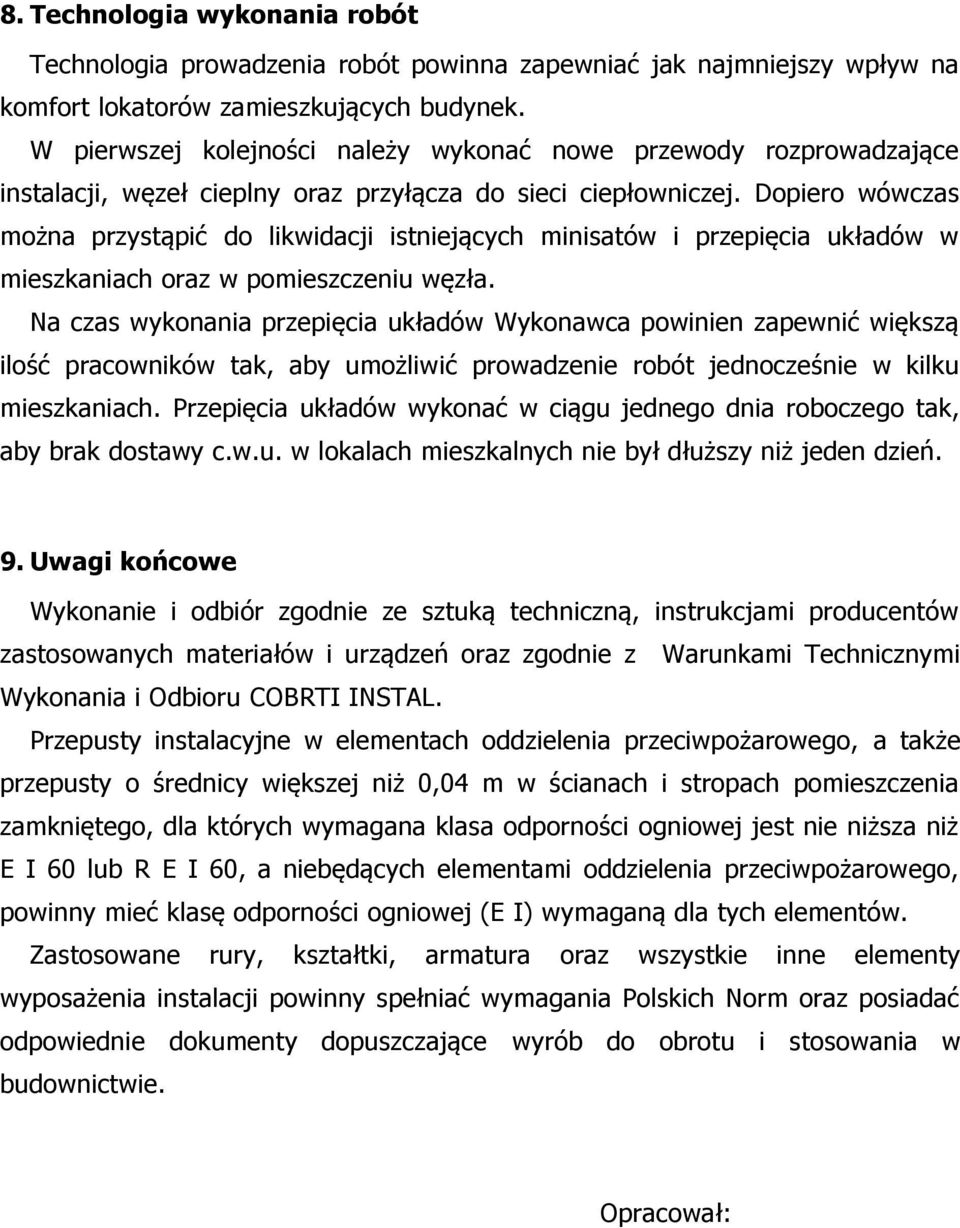

10 8. Technologia wykonania robót Technologia prowadzenia robót powinna zapewniać jak najmniejszy wpływ na komfort lokatorów zamieszkujących budynek. W pierwszej kolejności należy wykonać nowe przewody rozprowadzające instalacji, węzeł cieplny oraz przyłącza do sieci ciepłowniczej. Dopiero wówczas można przystąpić do likwidacji istniejących minisatów i przepięcia układów w mieszkaniach oraz w pomieszczeniu węzła. Na czas wykonania przepięcia układów Wykonawca powinien zapewnić większą ilość pracowników tak, aby umożliwić prowadzenie robót jednocześnie w kilku mieszkaniach. Przepięcia układów wykonać w ciągu jednego dnia roboczego tak, aby brak dostawy c.w.u. w lokalach mieszkalnych nie był dłuższy niż jeden dzień. 9. Uwagi końcowe Wykonanie i odbiór zgodnie ze sztuką techniczną, instrukcjami producentów zastosowanych materiałów i urządzeń oraz zgodnie z Warunkami Technicznymi Wykonania i Odbioru COBRTI INSTAL. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego, a także przepusty o średnicy większej niż 0,04 m w ścianach i stropach pomieszczenia zamkniętego, dla których wymagana klasa odporności ogniowej jest nie niższa niż E I 60 lub R E I 60, a niebędących elementami oddzielenia przeciwpożarowego, powinny mieć klasę odporności ogniowej (E I) wymaganą dla tych elementów. Zastosowane rury, kształtki, armatura oraz wszystkie inne elementy wyposażenia instalacji powinny spełniać wymagania Polskich Norm oraz posiadać odpowiednie dokumenty dopuszczające wyrób do obrotu i stosowania w budownictwie. Opracował:

Dopiero wówczas można przystąpić do likwidacji istniejących minisatów i przepięcia układów w mieszkaniach oraz w pomieszczeniu węzła.
