1 SPRAWOZDANIE Z REALIZACJI pierwszego etapu UMOWY o DZIEŁO p.t.: Wykonanie szlifów i analiza produktów korozji próbek metali konstrukcyjnych parowozów metodami mikro-chemicznymi i laserowej spektrometrii Ramana Wykonawca: mgr Anna Zatorska Akademia Sztuk Pięknych w Warszawie, Wydział Konserwacji i Restauracji Dzieł Sztuki, Zakład Badań Specjalistycznych i Technik Dokumentacyjnych WARSZAWA, 1 czerwiec, 2011r.

2 Zawartośd METODYKA BADAO... 3 OPIS BADAO... 4 PRÓBKI Z I ORESU STARZENIA... 4 I okres Warszawa... 4 Próbka nr 3. Próbka stali Analizy mikrochemiczne... 6 Spektroskopia Ramanowska... 7 Próbka nr 1. Próbka żeliwa Analizy mikrochemiczne Spektroskopia Ramanowska I okres Sochaczew Próbka nr 2. Próbka stali Analizy mikrochemiczne Spektroskopia Ramanowska Próbka nr 4. Próbka żeliwa Analizy mikrochemiczne Spektroskopia Ramanowska DYSKUSJA PRÓBKI HISTORYCZNE Warszawa. Próbka nr 5 i Analizy mikrochemiczne próbki nr Badania SEM-EDS Spektroskopia Ramanowska Sochaczew. Próbki 9 i Analizy mikrochemiczne Spektroskopia Ramanowska... 32

3 METODYKA BADAŃ 1.Badania stratygraficzne na przekrojach warstw. Próbkę przeznaczoną do badao zatopiono w stomatologicznej żywicy akrylowej Meliodent, powierzchnię przekroju warstw wyszlifowano papierami ściernymi i wypolerowano. Przekrój warstw oglądano w kropli wody w świetle odbitym przy użyciu mikroskopu Nikon Eclipse 50i. Fotografie mikroskopowe wykonano za pomocą zestawu do cyfrowej fotografii mikroskopowej Nikon Digital Sight DS-U2/DS-Fi1c. 2. Analiza warstw korozyjnych metalu. A. Identyfikacja z zastosowaniem metody mikrochemicznej. Badania przeprowadzono w oparciu o : Obserwacje mikroskopowe w świetle odbitym przy użyciu mikroskopu stereoskopowego Prolab, przy powiększeniach max 100x. Obserwacje mikroskopowe rozmazów wodnych w świetle przechodzącym przy użyciu mikroskopu Nikon Eclipse 500i, przy pow. max 400x. Zachowanie w kwasach (3M HCl, stęż. HNO 3 ) oraz w ługu sodowym (4M NaOH). Reakcje mikrokrystaliczne i kroplowe na obecnośd wybranych jonów nieorganicznych (Fe 3+, Fe 2+, S 2-, SiO 2-3 /PO 3-4 ).

4 OPIS BADAŃ PRÓBKI Z I ORESU STARZENIA I okres Warszawa Próbka nr 3. Próbka stali. Ryc. 1. Powierzchnia próbki stalowej z I okresu starzeniowego w Warszawie. Przed procesem starzeniowym powierzchnia poddana szczotkowaniu. Ryc. 2. Szlif poprzeczny. Próbka stali szczotkowana z I okresu starzeniowego z Warszawy.

5 Ryc. 3. Szlif poprzeczny. Próbka stali szczotkowana z I okresu starzeniowego z Warszawy. Ryc. 4. Powierzchnia próbki stalowej z I okresu starzeniowego w Warszawie. Przed procesem starzeniowym powierzchnia poddana szlifowaniu.

6 Ryc. 5. Szlif poprzeczny. Próbka stali szlifowana z I okresu starzeniowego z Warszawy. Ryc. 6. Szlif poprzeczny. Próbka stali szlifowana z I okresu starzeniowego z Warszawy Analizy mikrochemiczne Analiza korozyjnych nawarstwieo powierzchniowych próbki nr 3, stali z Warszawy z I okresu starzenia. Odcinek szlifowany. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne.

7 Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Odcinek szczotkowany. Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Warszawy z I okresu starzenia 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Spektroskopia Ramanowska Warszawa próbka 3, I okres, stal

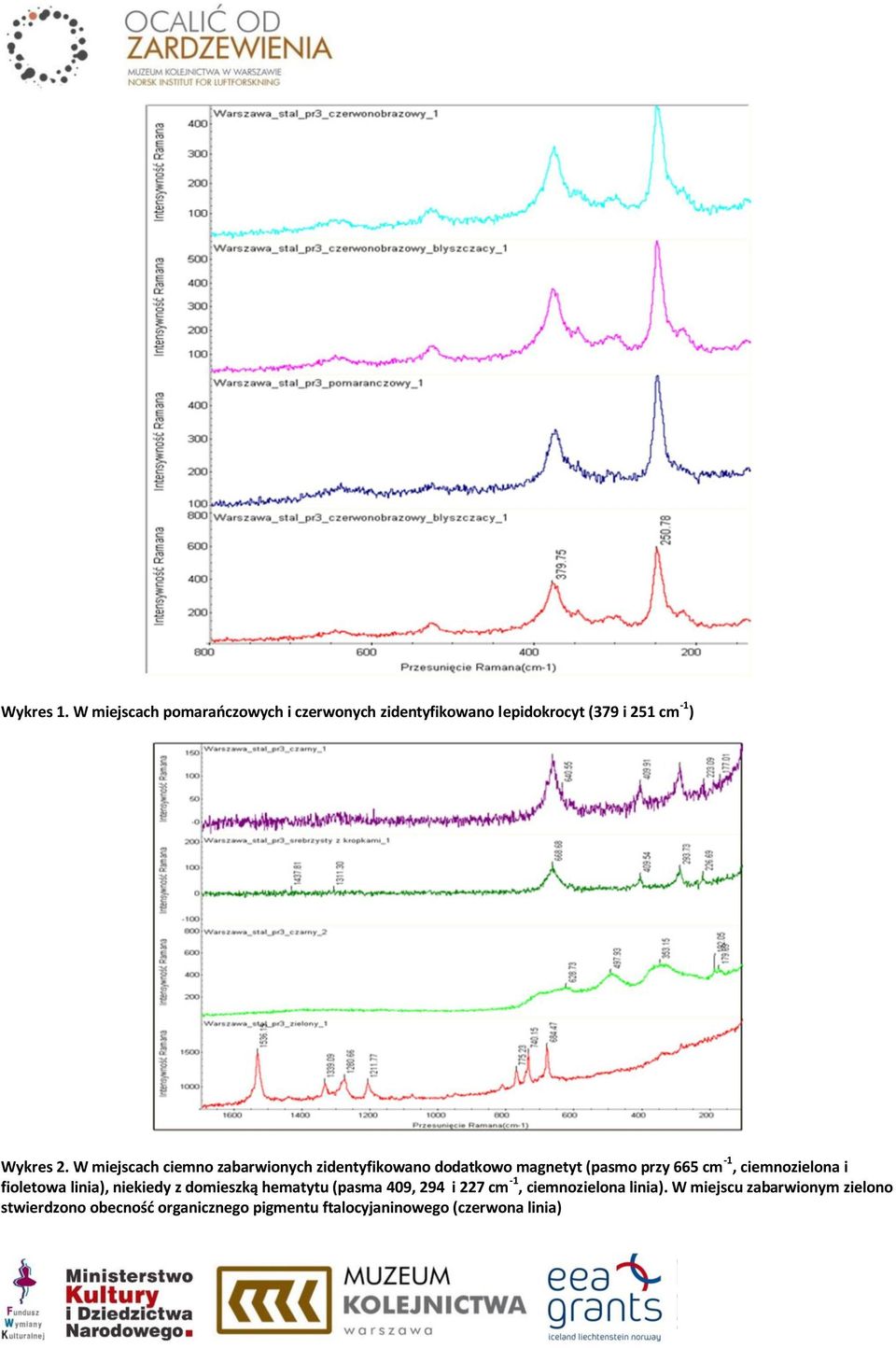

8 Wykres 1. W miejscach pomaraoczowych i czerwonych zidentyfikowano lepidokrocyt (379 i 251 cm -1 ) Wykres 2. W miejscach ciemno zabarwionych zidentyfikowano dodatkowo magnetyt (pasmo przy 665 cm -1, ciemnozielona i fioletowa linia), niekiedy z domieszką hematytu (pasma 409, 294 i 227 cm -1, ciemnozielona linia). W miejscu zabarwionym zielono stwierdzono obecnośd organicznego pigmentu ftalocyjaninowego (czerwona linia)

9 Próbka nr 1. Próbka żeliwa. Ryc. 7. Powierzchnia próbki żeliwa z I okresu starzeniowego w Warszawie. Przed procesem starzeniowym powierzchnia poddana szlifowaniu. Ryc. 8. Szlif poprzeczny. Próbka żeliwa szlifowana z I okresu starzeniowego z Warszawy.

10 Ryc. 9. Powierzchnia próbki żeliwa z I okresu starzeniowego w Warszawie. Przed procesem starzeniowym powierzchnia poddana szczotkowaniu. Ryc. 10. Szlif poprzeczny. Próbka żeliwa szczotkowana z I okresu starzeniowego z Warszawy.

11 Analizy mikrochemiczne Analiza korozyjnych nawarstwieo powierzchniowych próbki żeliwa z Warszawy z I okresu starzenia. Odcinek szlifowany. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Odcinek szczotkowany. Analiza korozyjnych nawarstwieo powierzchniowych próbki żeliwa z Warszawy z I okresu starzenia. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Spektroskopia Ramanowska Warszawa, próbka 1, okres I, żeliwo

12 Wykres 3. Zidentyfikowano lepidokrocyt jako główny produkt korozji (pasma 248 i 373 cm -1 ), prawdopodobnie z domieszką goethytu, na co wskazuje poszerzenie pasma przy 373 cm -1 (nakładanie się z pasmem przy 397 cm -1, charakterystycznym dla goethytu).

13 I okres Sochaczew Próbka nr 2. Próbka stali. Ryc. 11. Powierzchnia próbki stalowej z I okresu starzeniowego w Sochaczewie. Przed procesem starzeniowym powierzchnia poddana szczotkowaniu. Ryc. 12. Szlif poprzeczny. Próbka stali szczotkowana z I okresu starzeniowego z Sochaczewa.

14 Ryc. 13. Powierzchnia próbki stalowej z I okresu starzeniowego w Sochaczewie. Przed procesem starzeniowym powierzchnia poddana szlifowaniu. Ryc. 14. Szlif poprzeczny. Próbka stali szlifowana z I okresu starzeniowego z Sochaczewa.

15 Analizy mikrochemiczne Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Sochaczewa z I okresu starzenia Odcinek szlifowany. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Odcinek szczotkowany. Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Sochaczewa z I okresu starzenia. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Spektroskopia Ramanowska Sochaczew próbka 2, I okres, stal

16 Wykres 4. Wykryto: lepidokrocyt (250 i 378 cm -1 ), zielona, różowa i fioletowa linia), Goethyt (298 i 382 cm -1, fioletowa linia) i hematyt (283 i 219 cm -1, czerwona linia)

17 Wykres 5. W miejscach ciemno zabarwionych zidentyfikowano dodatkowo magnetyt (pasmo przy 665 cm -1, czerwona linia), niekiedy z domieszką goethytu (pasma 397 i 297 cm -1, zielona linia)

18 Próbka nr 4. Próbka żeliwa. Ryc. 15. Powierzchnia próbki żeliwa z I okresu starzeniowego w Sochaczewie. Przed procesem starzeniowym powierzchnia poddana szczotkowaniu. Ryc. 16. Szlif poprzeczny. Próbka żeliwa szczotkowana z I okresu starzeniowego z Sochaczewa.

19 Ryc. 17. Powierzchnia próbki żeliwa z I okresu starzeniowego w Sochaczewie. Przed procesem starzeniowym powierzchnia poddana szlifowaniu. Ryc. 18. Szlif poprzeczny. Próbka żeliwa szlifowana z I okresu starzeniowego z Sochaczewa.

20 Analizy mikrochemiczne Analiza korozyjnych nawarstwieo powierzchniowych próbki żeliwa z Sochaczewa z I okresu starzenia Odcinek szlifowany. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne. Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Odcinek szczotkowany. Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Sochaczewa z I okresu starzenia. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne. Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Spektroskopia Ramanowska Sochaczew, próbka 4, I okres, żeliwo

21 Wykres 6. Zidentyfikowano lepidokrocyt jako główny produkt korozji (pasma 248 i 373 cm -1 ), prawdopodobnie z domieszką getytu, na co wskazuje poszerzenie pasma przy 373 cm -1 (nakładanie się z pasmem przy 397 cm -1, charakterystycznym dla getytu). DYSKUSJA Wygląd powierzchni. Próbki stali. Próbki stali z I okresu starzeniowego niezależnie od miejsca starzenia (Warszawa lub Sochaczew) wykazują pewną wyraźną prawidłowośd. Próbki szlifowane wykazują mniej rozwiniętą powierzchnię w porównaniu z próbkami szczotkowanymi. Wygląd powierzchni próbek szlifowanych wskazuje prawdopodobnie na większą odpornośd na procesy korozyjne w porównaniu z próbkami tylko szczotkowanymi. Szlifowana próbka stali, starzona w Sochaczewie posiada miejsca które nie są pokryte korozją (Ryc. 13). Próbka tej samej stali ale szczotkowana wykazuje procesy korozyjne na całej powierzchni (Ryc. 11).

22 Powierzchnia próbek stali, starzonych w Sochaczewie jest mniej rozbudowana w stosunku do próbek starzonych Warszawie. Próbka stali szlifowana i starzona w Sochaczewie, w niektórych miejscach nie posiada produktów korozji, podczas gdy próbki z Warszawy są skorodowane na całej powierzchni. Próbki żeliwa. Podobnie jak w przypadku stali, próbki szczotkowane są w gorszym stanie w porównaniu z próbkami szlifowanymi. Próbki starzone w Warszawie mają inny wygląd powierzchni w porównaniu z próbkami starzonymi w Sochaczewie. Są gładsze. Próbki starzone w Sochaczewie mają powierzchnię o bardziej rozbudowanym charakterze. Nie zaobserwowano miejsc nie posiadających warstw korozyjnych. PRÓBKI HISTORYCZNE Warszawa. Próbka nr 5 i 6 Ryc Powierzchnia próbki historycznej 5 z lokomotywy z Warszawy.

23 Ryc Powierzchnia próbki historycznej 5 z lokomotywy z Warszawy. W centrum kulka z białego metalu. Ryc. 21. Szlif poprzeczny przez warstwy blachy. Próbka historyczna 5 z Warszawy.

24 Ryc.22. Szlif poprzeczny przez warstwy blachy. Próbka historyczna 5 z Warszawy. Ryc. 23. Szlif poprzeczny przez warstwy blachy. Próbka historyczna 6 z Warszawy.

25 Analizy mikrochemiczne próbki nr 5 Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Warszawy. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-. Badania SEM-EDS Ryc.24. Wygląd kulki pobranej z powierzchni próbki historycznej 5 z Warszawy. Obraz w świetle elektronów rozproszonych.

26 Ryc.25. Wynik analizy jakościowej uzyskany w wyniku pomiarów mikrosonda elektronową z detektorem EDS.

27 Spektroskopia Ramanowska Wykres 7. Pomaraoczowe produkty korozji zidentyfikowane jako lepidocrocite, Fe(O)OH. Pasma charakterystyczne przy 217, 251, 308, 348 i 377 cm -1. Wykres 8. Pomaraoczowo czerwone produkty korozji zidentyfikowane jako hematyt Fe 2 O 3. Hematyt może byd wynikiem lokalnego przegrzania próbki w trakcie badania spektroskopowego. Jego obecnośd nie musi byd pierwotna.

28 Wykres 9. Pomaraoczowo czerwone produkty korozji zidentyfikowane jako mieszanina hematytu, getytu i lepidokrotytu.

29 Sochaczew. Próbki 9 i 10 Ryc.26. Powierzchnia próbki historycznej 9 z lokomotywy z Sochaczewa. Ryc.27. Powierzchnia próbki historycznej 9 z lokomotywy z Sochaczewa.

30 Ryc. 21. Szlif poprzeczny przez warstwy blachy. Próbka historyczna 9 z Sochaczewa. Ryc Szlif poprzeczny przez warstwy blachy. Próbka historyczna 9 z Sochaczewa.

31 Ryc Szlif poprzeczny przez warstwy blachy. Próbka historyczna 10 z Sochaczewa. Analizy mikrochemiczne Analiza korozyjnych nawarstwieo powierzchniowych próbki stali z Sochaczewa. 3M HCl następuje powolne rozpuszczalnie z wydzieleniem pęcherzyków gazu. Po ogrzaniu następuje przyspieszenie reakcji. Próbka ulega całkowitemu rozpuszczeniu. Kropla ulega zabarwieniu na żółty kolor. Oznaczenie Fe 3+ pozytywne o dużej intensywności. Oznaczenie Fe 2+ negatywne. Oznaczenie Ca 2+ negatywne Oznaczenie SiO 3 2- negatywne. Oznaczenie S 2- pozytywne o średniej intensywności. Wniosek W próbce stwierdzono obecnośd jonów Fe 3+ oraz S 2-.

32 Spektroskopia Ramanowska Wykres 10. W próbce lokomotywy historycznej z Sochaczewa wykryto: lepidokrocyt (250 i 380 cm -1, czerwona linia), goethyt (289 i 395 cm -1, granatowa i zielona linia) i hematyt (406, 289 i 223 cm -1, fioletowa i prawdopodobnie niebieska), magnetyt (665 cm-1, czerwona, granatowa i zielona linia)
