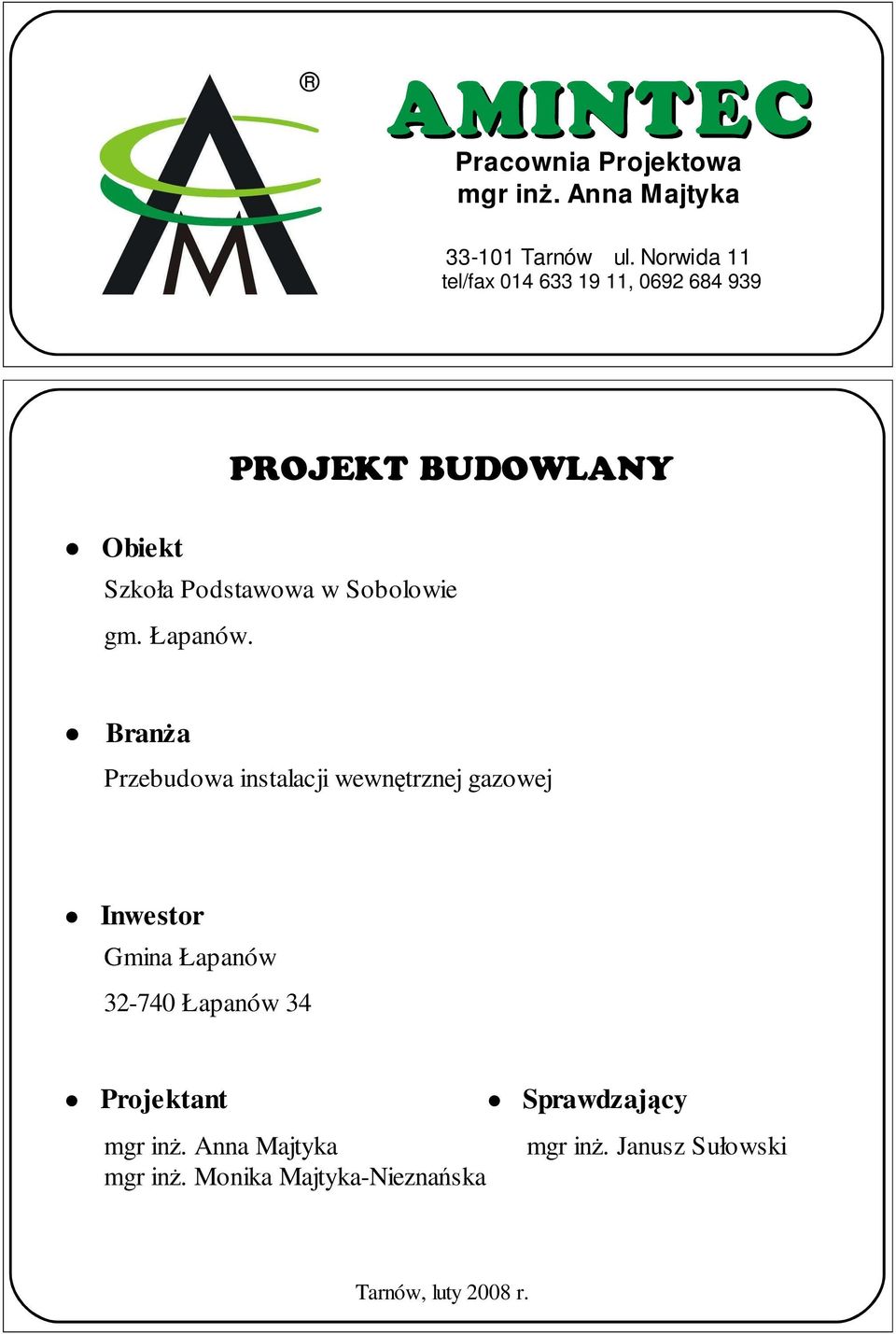

1 AMINTEC Pracownia Projektowa mgr inŝ. Anna Majtyka Tarnów ul. Norwida 11 tel/fax , PROJEKT BUDOWLANY Obiekt Szkoła Podstawowa w Sobolowie gm. Łapanów. BranŜa Przebudowa instalacji wewnętrznej gazowej Inwestor Gmina Łapanów Łapanów 34 Projektant mgr inŝ. Anna Majtyka mgr inŝ. Monika Majtyka-Nieznańska Sprawdzający mgr inŝ. Janusz Sułowski Tarnów, luty 2008 r.

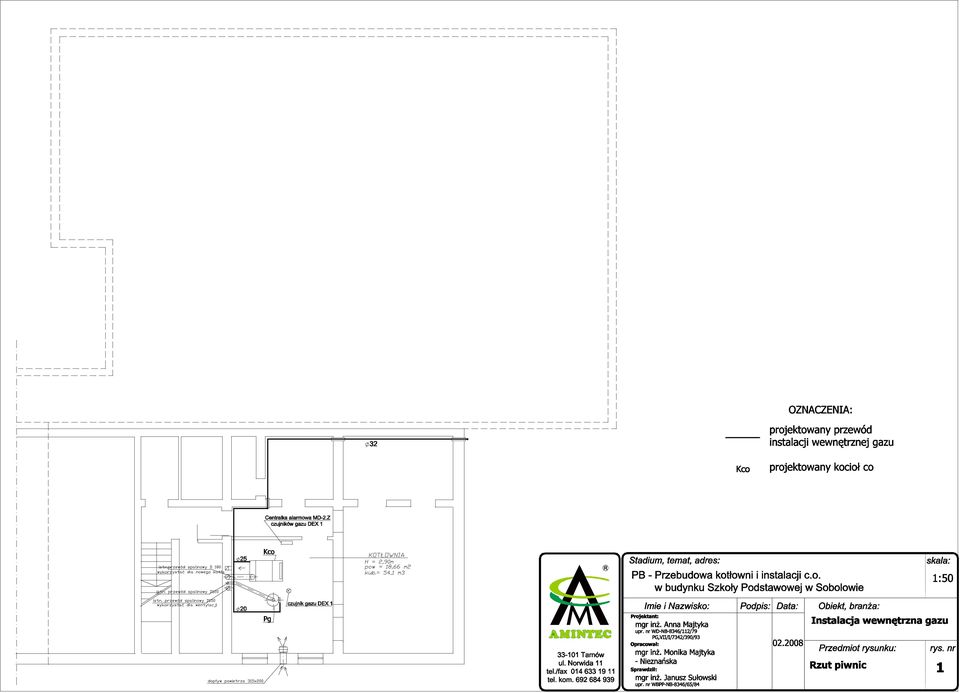

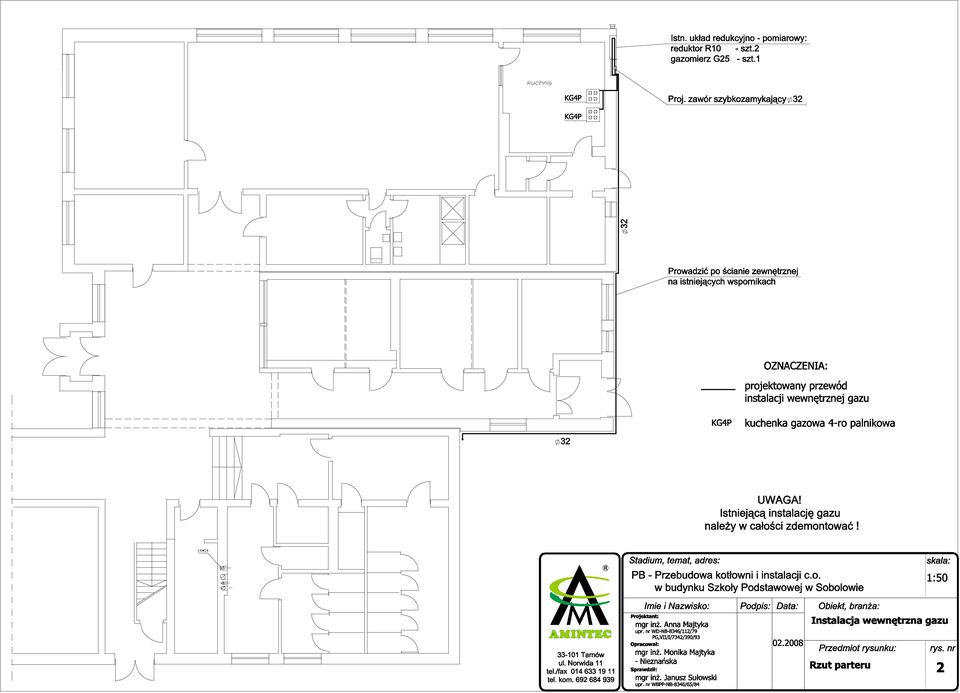

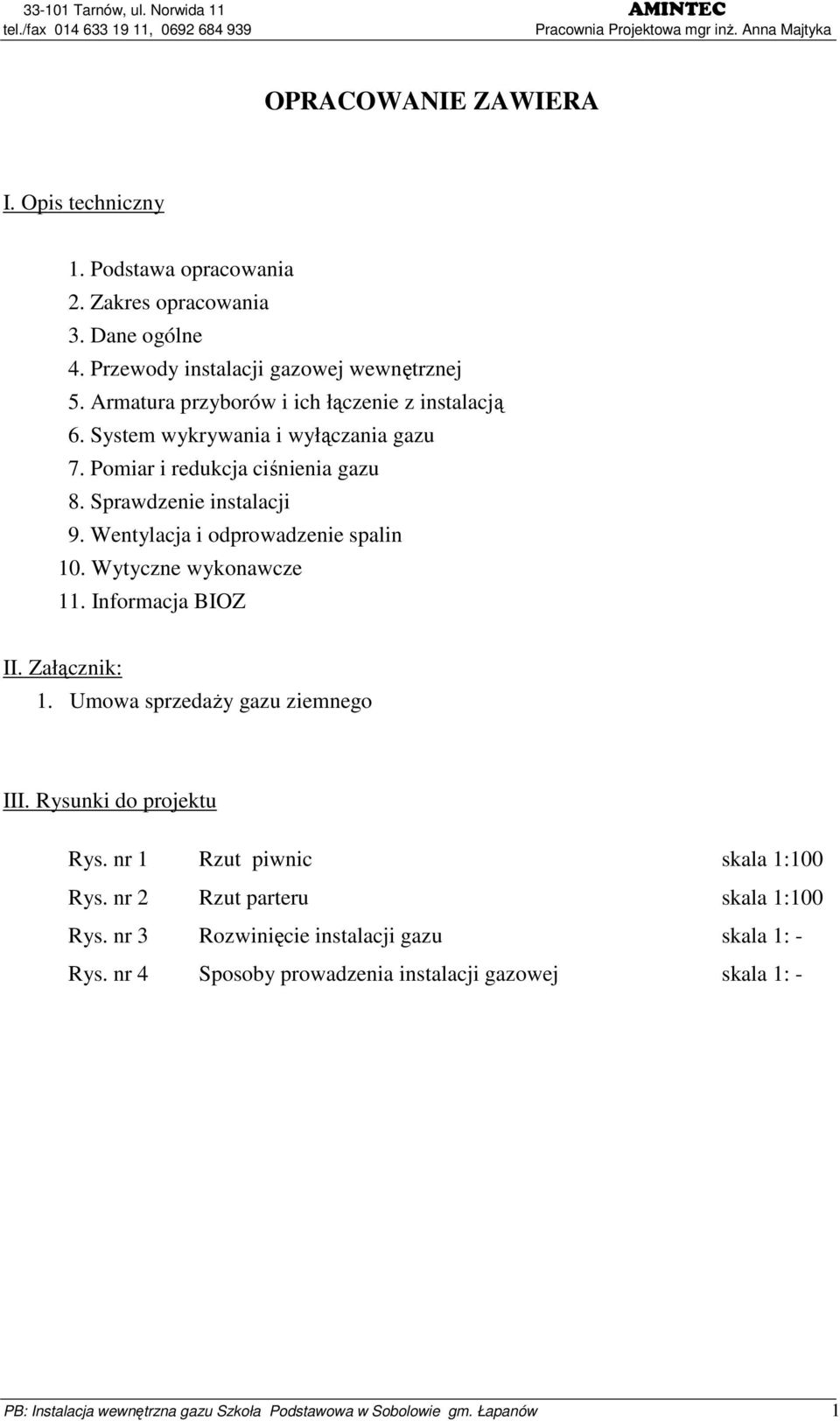

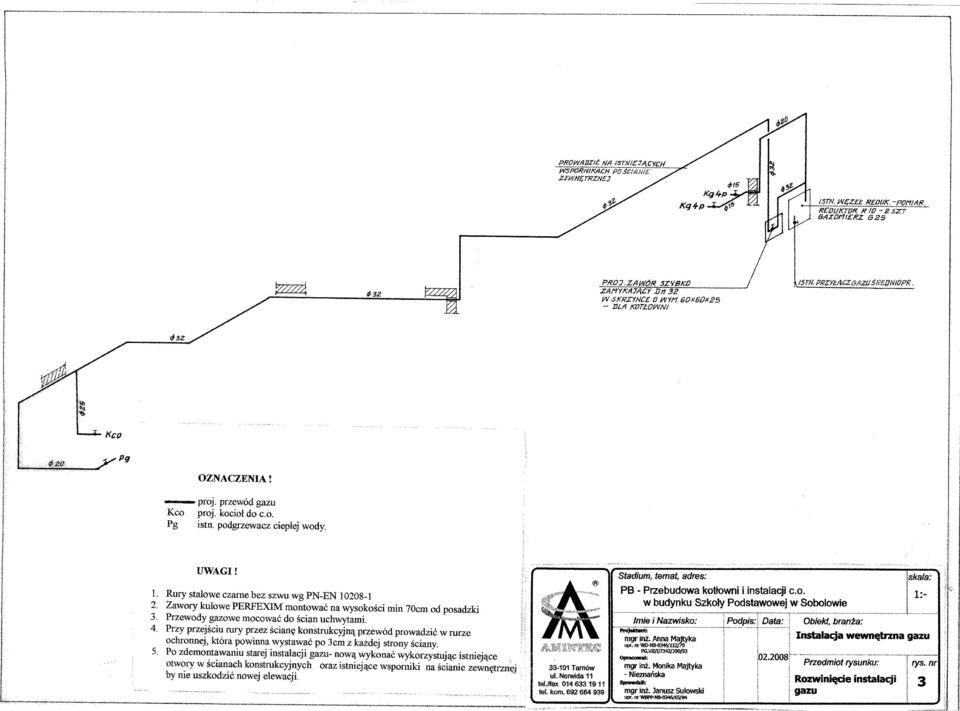

2 OPRACOWANIE ZAWIERA I. Opis techniczny 1. Podstawa opracowania 2. Zakres opracowania 3. Dane ogólne 4. Przewody instalacji gazowej wewnętrznej 5. Armatura przyborów i ich łączenie z instalacją 6. System wykrywania i wyłączania gazu 7. Pomiar i redukcja ciśnienia gazu 8. Sprawdzenie instalacji 9. Wentylacja i odprowadzenie spalin 10. Wytyczne wykonawcze 11. Informacja BIOZ II. Załącznik: 1. Umowa sprzedaŝy gazu ziemnego III. Rysunki do projektu Rys. nr 1 Rzut piwnic skala 1:100 Rys. nr 2 Rzut parteru skala 1:100 Rys. nr 3 Rozwinięcie instalacji gazu skala 1: - Rys. nr 4 Sposoby prowadzenia instalacji gazowej skala 1: - PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 1

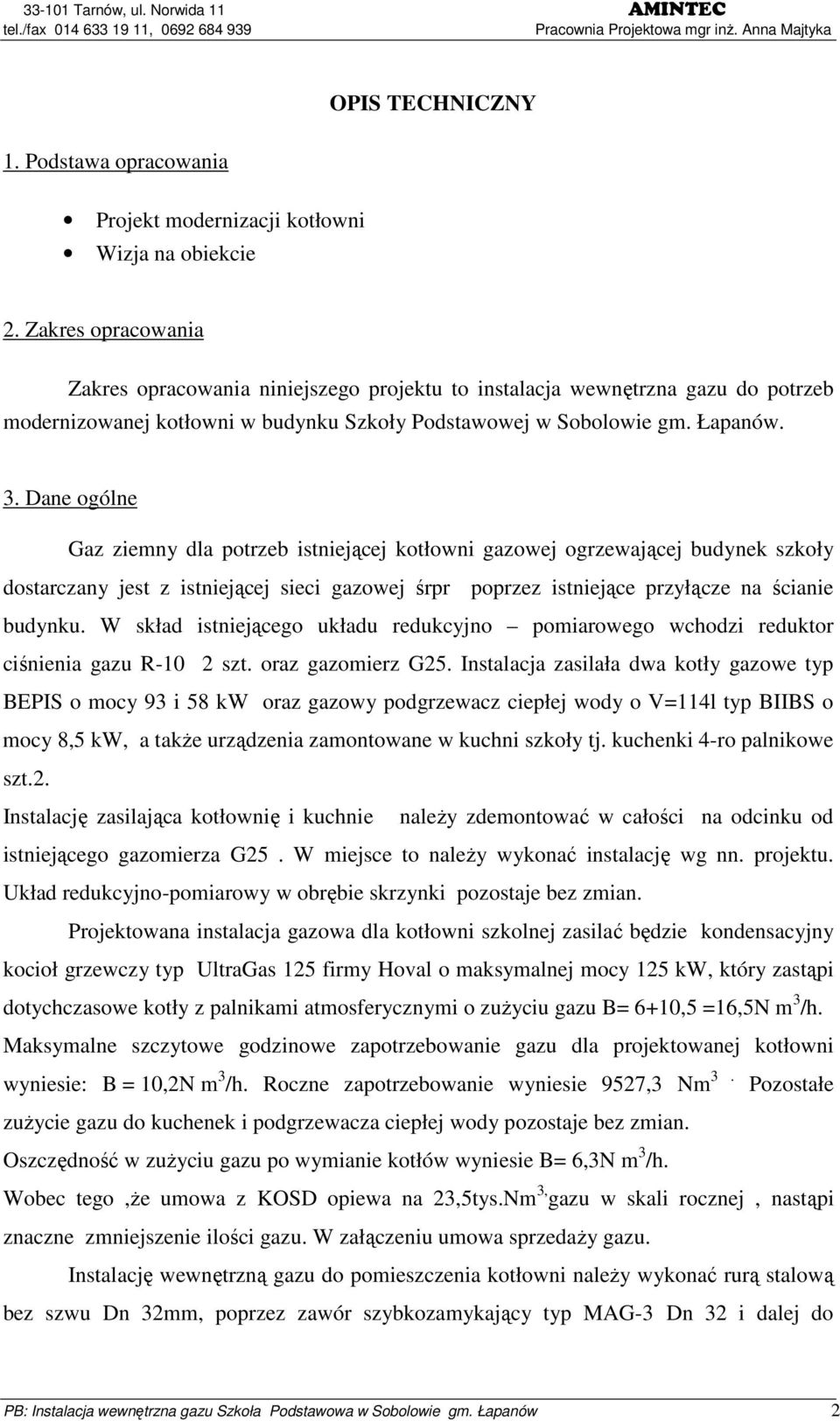

3 OPIS TECHNICZNY 1. Podstawa opracowania Projekt modernizacji kotłowni Wizja na obiekcie 2. Zakres opracowania Zakres opracowania niniejszego projektu to instalacja wewnętrzna gazu do potrzeb modernizowanej kotłowni w budynku Szkoły Podstawowej w Sobolowie gm. Łapanów. 3. Dane ogólne Gaz ziemny dla potrzeb istniejącej kotłowni gazowej ogrzewającej budynek szkoły dostarczany jest z istniejącej sieci gazowej śrpr poprzez istniejące przyłącze na ścianie budynku. W skład istniejącego układu redukcyjno pomiarowego wchodzi reduktor ciśnienia gazu R-10 2 szt. oraz gazomierz G25. Instalacja zasilała dwa kotły gazowe typ BEPIS o mocy 93 i 58 kw oraz gazowy podgrzewacz ciepłej wody o V=114l typ BIIBS o mocy 8,5 kw, a takŝe urządzenia zamontowane w kuchni szkoły tj. kuchenki 4-ro palnikowe szt.2. Instalację zasilająca kotłownię i kuchnie naleŝy zdemontować w całości na odcinku od istniejącego gazomierza G25. W miejsce to naleŝy wykonać instalację wg nn. projektu. Układ redukcyjno-pomiarowy w obrębie skrzynki pozostaje bez zmian. Projektowana instalacja gazowa dla kotłowni szkolnej zasilać będzie kondensacyjny kocioł grzewczy typ UltraGas 125 firmy Hoval o maksymalnej mocy 125 kw, który zastąpi dotychczasowe kotły z palnikami atmosferycznymi o zuŝyciu gazu B= 6+10,5 =16,5N m 3 /h. Maksymalne szczytowe godzinowe zapotrzebowanie gazu dla projektowanej kotłowni wyniesie: B = 10,2N m 3 /h. Roczne zapotrzebowanie wyniesie 9527,3 Nm 3. Pozostałe zuŝycie gazu do kuchenek i podgrzewacza ciepłej wody pozostaje bez zmian. Oszczędność w zuŝyciu gazu po wymianie kotłów wyniesie B= 6,3N m 3 /h. Wobec tego,ŝe umowa z KOSD opiewa na 23,5tys.Nm 3, gazu w skali rocznej, nastąpi znaczne zmniejszenie ilości gazu. W załączeniu umowa sprzedaŝy gazu. Instalację wewnętrzną gazu do pomieszczenia kotłowni naleŝy wykonać rurą stalową bez szwu Dn 32mm, poprzez zawór szybkozamykający typ MAG-3 Dn 32 i dalej do PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 2

4 kotłowni rurą stalową Dn 32. Podłączenie kotła do sieci gazowej naleŝy wykonać rurą stalową bez szwu Dn 25mm z montaŝem zaworu odcinającego Dn 25, a do podgrzewacza ciepłej wody rurą Dn20 z zaworem odcinającym Dn20. Oddzielnie od gazomierza prowadzona będzie rura stalowa Dn 20 zasilającą urządzenia gazowe w kuchni. Nowa rurę prowadzi się na odcinku od gazomierza do kuchenek gazowych w kuchni, 4. Przewody instalacji gazowej wewnętrznej Główny zawór odcinający znajduje się w istniejącym punkcie redukcyjno pomiarowym na zewnątrz budynku. Od gazomierza G25 gaz będzie rozprowadzony do kotła gazowego i podgrzewacza zlokalizowanego w pomieszczeniu kotłowni i kuchenek gazowych w kuchni w sposób jak pokazano na rys. nr 1 i 2. Przewody gazowe mogą być prowadzone po wierzchu ścian w odległości 2 cm od tynku lub w specjalnych bruzdach przegród budowlanych. Zaleca się prowadzenie rur w bruździe. Bruzdy z przewodami wypełnić naleŝy suchą zaprawą cementową, łatwą do usunięcia w razie kontroli przewodów, po uprzednim zabezpieczeniu przewodów prze korozją. Zaprawy wapienne i gipsowe są niedopuszczalne! Przewody instalacji gazowej naleŝy wykonać z rur stalowych bez szwu wg PN-EN łączonych przez spawanie, posiadających atest hutniczy. Przy przejściach przez przegrody konstrukcyjne ( ściany, stropy ) przewody prowadzić w rurach ochronnych wystających po 3 cm z kaŝdej strony przegrody. Przejścia te wykonać wg. BN-82/ i BN- 72/ Przewody naleŝy mocować do ścian za pomocą uchwytów rozmieszczonych co 1,5 m przy prowadzonych poziomo. Przy prowadzeniu przewodów gazowych wzdłuŝ innych instalacji wewnętrznych w budynku poziome przewody instalacji gazowej powinny być usytuowane w odległości co najmniej 0,1m powyŝej innych przewodów instalacyjnych, natomiast przewody krzyŝujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 0,02m. Przewody gazowych nie wolno układać na strychach i pod podłogą! Malowanie instalacji naleŝy wykonać farbą olejną jako zabezpieczenie przed korozją, po odbiorze technicznym próby szczelności. Sposoby prowadzenia oraz montaŝu instalacji gazowej przedstawiono na rys. nr 3. PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 3

5 5. Armatura przyborów i ich łączenie z instalacją Poziome podejście do kotłów gazowych naleŝy zakończyć zaworem kulowym odcinającym "Perfexim" DN 25, 20 i 15 zainstalowanym w pozycji poziomej, umieszczonym nie niŝej jak 70 cm od podłogi, w odległości nie większej niŝ 1m od króćca przyłączeniowego. 6. System wykrywania i wyłączania gazu Dla pełnego bezpieczeństwa obiektu projektuje się Aktywny System Bezpieczeństwa Instalacji Gazowej typ GX firmy GAZEX. Reaguje automatycznie i natychmiast w przypadkach wycieku gazu z instalacji. Pozwala w sytuacji awaryjnego zagroŝenia na natychmiastowe, pewne i skuteczne odcięcie dopływu gazu do instalacji. Jednocześnie umoŝliwia przesłanie sygnału o zaistniałej awarii i natychmiastowe powiadomienie uŝytkowników i jednostek nadzorująco - kontrolujących pracę instalacji. Nastawa urządzenia winna powodować zamknięcie dopływu gazu juŝ przy stęŝeniu w pomieszczeniu wynoszącym 10% granicy wybuchowości. W jego skład wchodzą: Moduł alarmowy MD-2Z który naleŝy zamontować w pomieszczeniu kotłowni przy drzwiach wejściowych Detektor awaryjnego wypływu gazu DEX-1 zamontowane pod stropem kotłowni, wykalibrowane na dwa progi alarmowe Samoczynny zawór odcinający dopływu gazu do kotłowni typ MAG-3 DN 32 z głowicą elektromagnetyczną i rączką zamykania ręcznego zamontowany w skrzynce gazowej naściennej o wymiarach 65x65x30cm zlokalizowanej na zewnątrz budynku wg rys. nr 2 Sygnalizator akustyczny i świetlny zamontować przy wejściu głównym do budynku szkoły. Podłączenie wykonać zgodnie z instrukcją producenta. 7. Pomiar i redukcja ciśnienia gazu Istniejący punkt redukcyjno-pomiarowy składa się z reduktora ciśnienia gazu R-10 2szt. i gazomierza G25. Zlokalizowany jest on w ścianie budynku w szafie redukcyjno pomiarowej o wym. 950x900x350 mm i pozostaje bez zmian. PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 4

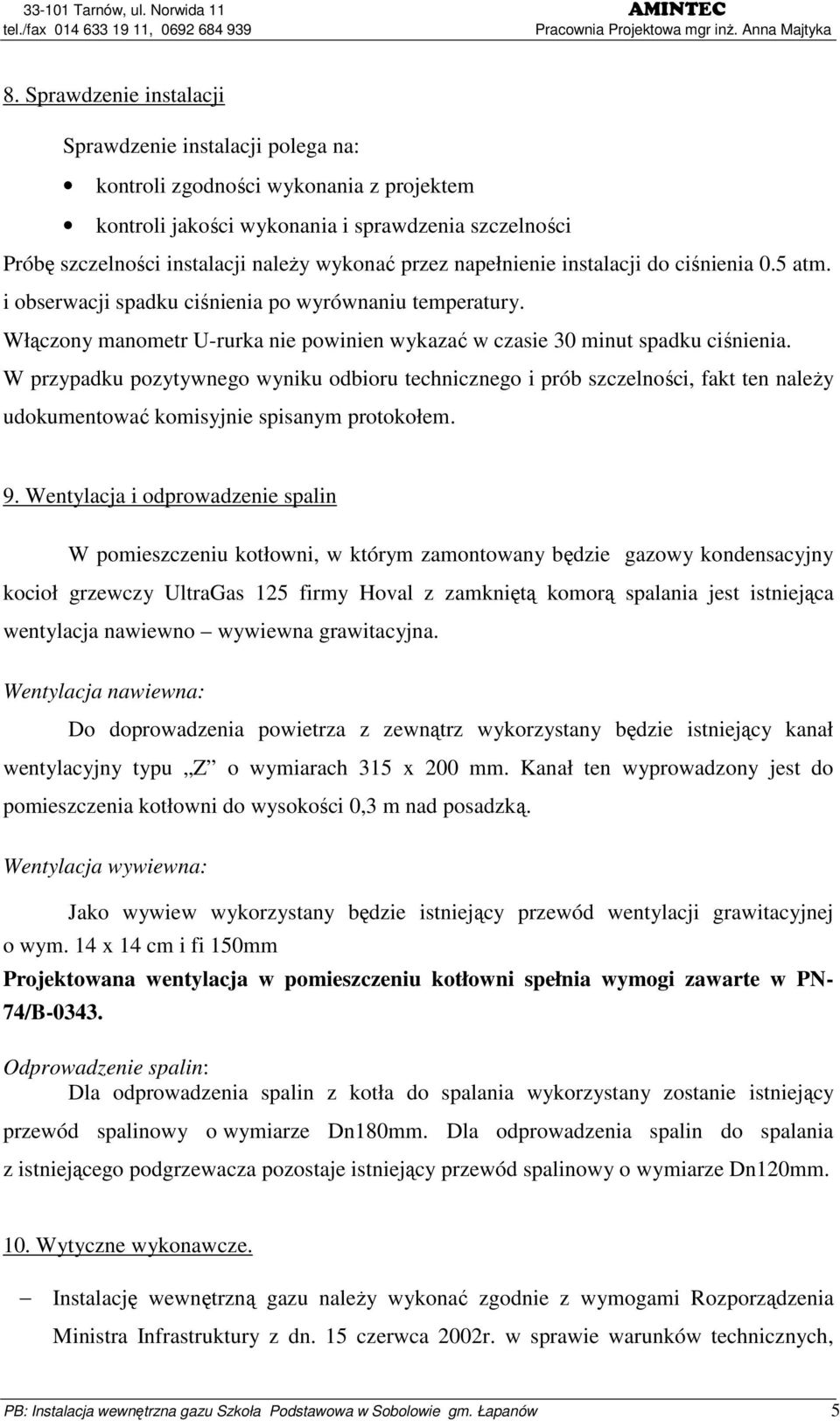

6 8. Sprawdzenie instalacji Sprawdzenie instalacji polega na: kontroli zgodności wykonania z projektem kontroli jakości wykonania i sprawdzenia szczelności Próbę szczelności instalacji naleŝy wykonać przez napełnienie instalacji do ciśnienia 0.5 atm. i obserwacji spadku ciśnienia po wyrównaniu temperatury. Włączony manometr U-rurka nie powinien wykazać w czasie 30 minut spadku ciśnienia. W przypadku pozytywnego wyniku odbioru technicznego i prób szczelności, fakt ten naleŝy udokumentować komisyjnie spisanym protokołem. 9. Wentylacja i odprowadzenie spalin W pomieszczeniu kotłowni, w którym zamontowany będzie gazowy kondensacyjny kocioł grzewczy UltraGas 125 firmy Hoval z zamkniętą komorą spalania jest istniejąca wentylacja nawiewno wywiewna grawitacyjna. Wentylacja nawiewna: Do doprowadzenia powietrza z zewnątrz wykorzystany będzie istniejący kanał wentylacyjny typu Z o wymiarach 315 x 200 mm. Kanał ten wyprowadzony jest do pomieszczenia kotłowni do wysokości 0,3 m nad posadzką. Wentylacja wywiewna: Jako wywiew wykorzystany będzie istniejący przewód wentylacji grawitacyjnej o wym. 14 x 14 cm i fi 150mm Projektowana wentylacja w pomieszczeniu kotłowni spełnia wymogi zawarte w PN- 74/B Odprowadzenie spalin: Dla odprowadzenia spalin z kotła do spalania wykorzystany zostanie istniejący przewód spalinowy o wymiarze Dn180mm. Dla odprowadzenia spalin do spalania z istniejącego podgrzewacza pozostaje istniejący przewód spalinowy o wymiarze Dn120mm. 10. Wytyczne wykonawcze. Instalację wewnętrzną gazu naleŝy wykonać zgodnie z wymogami Rozporządzenia Ministra Infrastruktury z dn. 15 czerwca 2002r. w sprawie warunków technicznych, PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 5

7 jakim powinny odpowiadać budynki i ich usytuowanie / Dz. U. z 2002r. Nr 75 poz. 690 z późn zm. / oraz " Warunkami technicznymi dla instalacji gazowych " Do budowy instalacji stosować wyłącznie materiały i urządzenia dopuszczone do stosowania w budownictwie (art. 10 Prawa budowlanego) Kurki gazowe muszą posiadać atest IGNIG w Krakowie i być dopuszczone do stosowania w OZG, Roboty w obrębie szafki redukcyjno pomiarowej naleŝy wykonać szczególnie starannie aby nie uszkodzić zainstalowanych urządzeń ( reduktorów i gazomierza) Wszelkie prace prowadzić zgodnie z obowiązującymi przepisami BHP. 11. Informacja BIOZ 11.1 Zakres robót. Zakres robót obejmuje wykonanie wewnętrznej instalacji gazowej dla modernizowanej kotłowni w budynku Szkoły podstawowej w Sobolowie gm. Łapanów Kolejność realizacji: - Odłączenie zasilania instalacji przez zamknięcie kurka głównego. - OpróŜnienie istniejącej instalacji z gazu i jej demontaŝ. - Wykonanie w instalacji gazu wg projektu budowlanego "Instalacja gazowa - Wykonanie prób szczelności instalacji gazowej. - Odbiór przez mistrza kominiarskiego poprawności podłączenia odbiorników gazowych do kanału spalinowego i wentylacyjnych 11.2 Wykaz istniejących obiektów budowlanych Istniejący budynek w którym wykonywane są instalacje: elektryczna, wodociągowa i kanalizacyjna oraz centralnego ogrzewania Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich występowania. Przy budowie wewnętrznej instalacji gazowej naleŝy zwrócić uwagę na skrzyŝowania instalacji gazowej z istniejącą instalacją elektryczną. Przy wystąpieniu takich skrzyŝowań naleŝy stosować przepisy zawarte w rozporządzeniu Ministra Infrastruktury PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 6

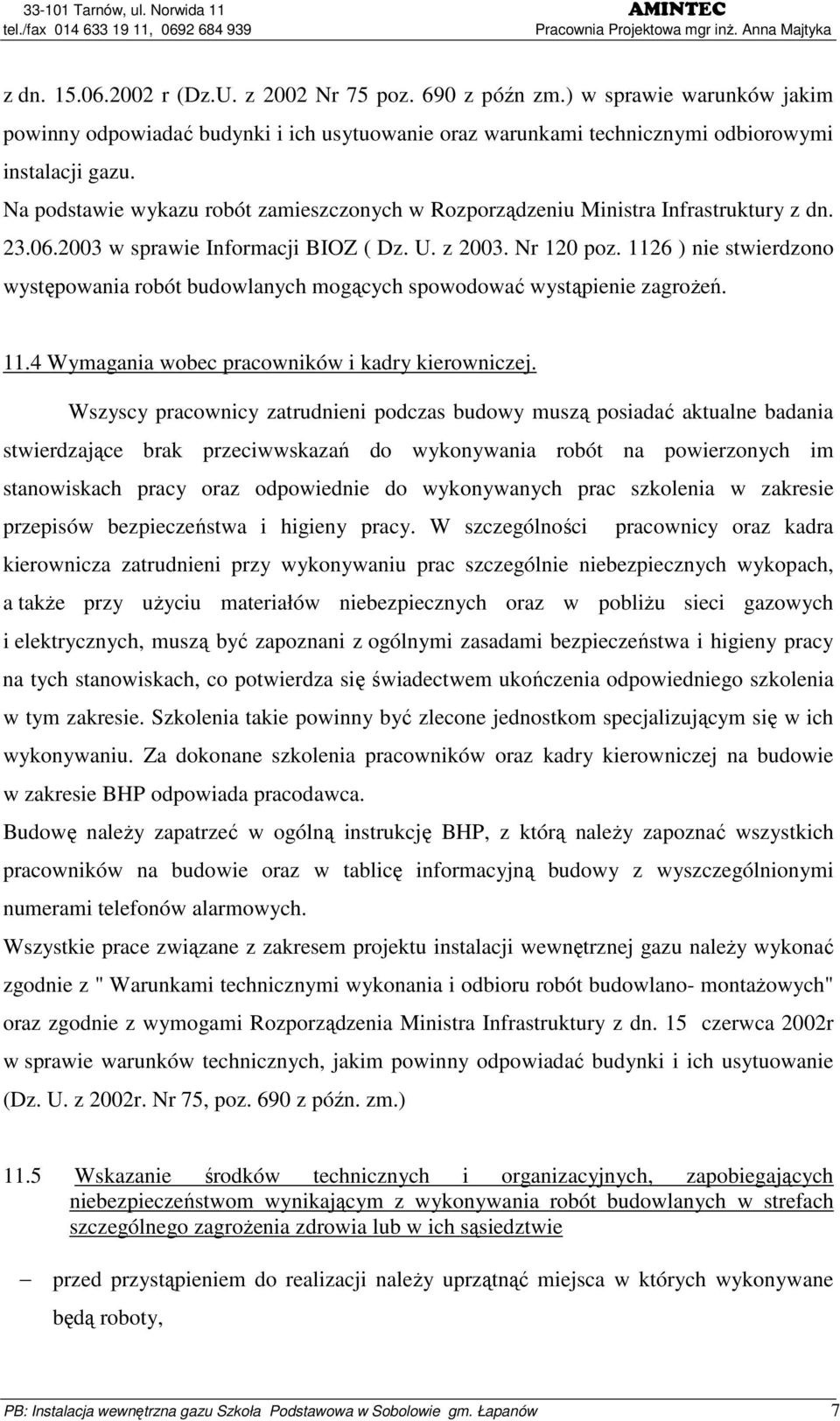

8 z dn r (Dz.U. z 2002 Nr 75 poz. 690 z późn zm.) w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie oraz warunkami technicznymi odbiorowymi instalacji gazu. Na podstawie wykazu robót zamieszczonych w Rozporządzeniu Ministra Infrastruktury z dn w sprawie Informacji BIOZ ( Dz. U. z Nr 120 poz ) nie stwierdzono występowania robót budowlanych mogących spowodować wystąpienie zagroŝeń Wymagania wobec pracowników i kadry kierowniczej. Wszyscy pracownicy zatrudnieni podczas budowy muszą posiadać aktualne badania stwierdzające brak przeciwwskazań do wykonywania robót na powierzonych im stanowiskach pracy oraz odpowiednie do wykonywanych prac szkolenia w zakresie przepisów bezpieczeństwa i higieny pracy. W szczególności pracownicy oraz kadra kierownicza zatrudnieni przy wykonywaniu prac szczególnie niebezpiecznych wykopach, a takŝe przy uŝyciu materiałów niebezpiecznych oraz w pobliŝu sieci gazowych i elektrycznych, muszą być zapoznani z ogólnymi zasadami bezpieczeństwa i higieny pracy na tych stanowiskach, co potwierdza się świadectwem ukończenia odpowiedniego szkolenia w tym zakresie. Szkolenia takie powinny być zlecone jednostkom specjalizującym się w ich wykonywaniu. Za dokonane szkolenia pracowników oraz kadry kierowniczej na budowie w zakresie BHP odpowiada pracodawca. Budowę naleŝy zapatrzeć w ogólną instrukcję BHP, z którą naleŝy zapoznać wszystkich pracowników na budowie oraz w tablicę informacyjną budowy z wyszczególnionymi numerami telefonów alarmowych. Wszystkie prace związane z zakresem projektu instalacji wewnętrznej gazu naleŝy wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano- montaŝowych" oraz zgodnie z wymogami Rozporządzenia Ministra Infrastruktury z dn. 15 czerwca 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r. Nr 75, poz. 690 z późn. zm.) 11.5 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie przed przystąpieniem do realizacji naleŝy uprzątnąć miejsca w których wykonywane będą roboty, PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 7

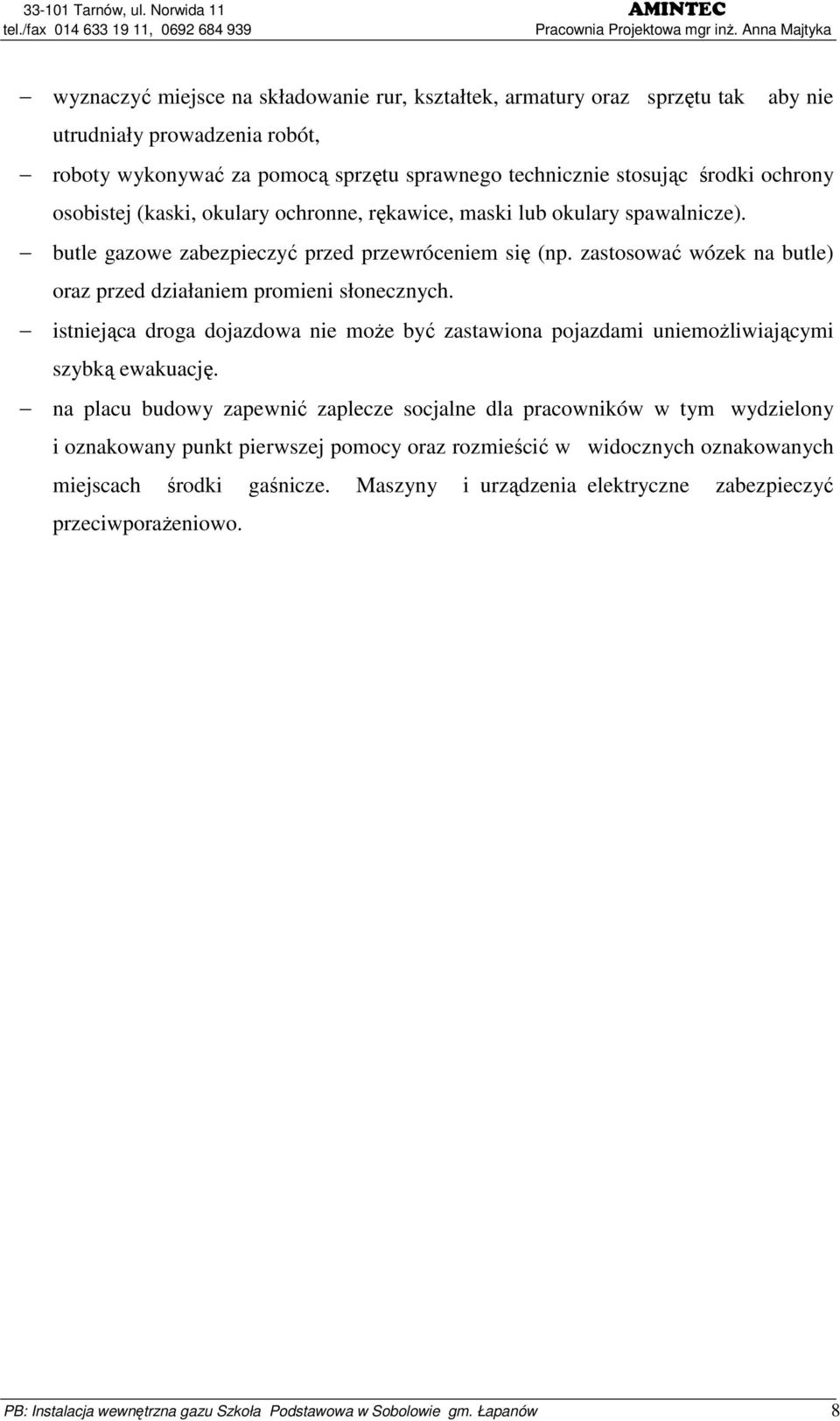

9 wyznaczyć miejsce na składowanie rur, kształtek, armatury oraz sprzętu tak aby nie utrudniały prowadzenia robót, roboty wykonywać za pomocą sprzętu sprawnego technicznie stosując środki ochrony osobistej (kaski, okulary ochronne, rękawice, maski lub okulary spawalnicze). butle gazowe zabezpieczyć przed przewróceniem się (np. zastosować wózek na butle) oraz przed działaniem promieni słonecznych. istniejąca droga dojazdowa nie moŝe być zastawiona pojazdami uniemoŝliwiającymi szybką ewakuację. na placu budowy zapewnić zaplecze socjalne dla pracowników w tym wydzielony i oznakowany punkt pierwszej pomocy oraz rozmieścić w widocznych oznakowanych miejscach środki gaśnicze. Maszyny i urządzenia elektryczne zabezpieczyć przeciwporaŝeniowo. PB: Instalacja wewnętrzna gazu Szkoła Podstawowa w Sobolowie gm. Łapanów 8
