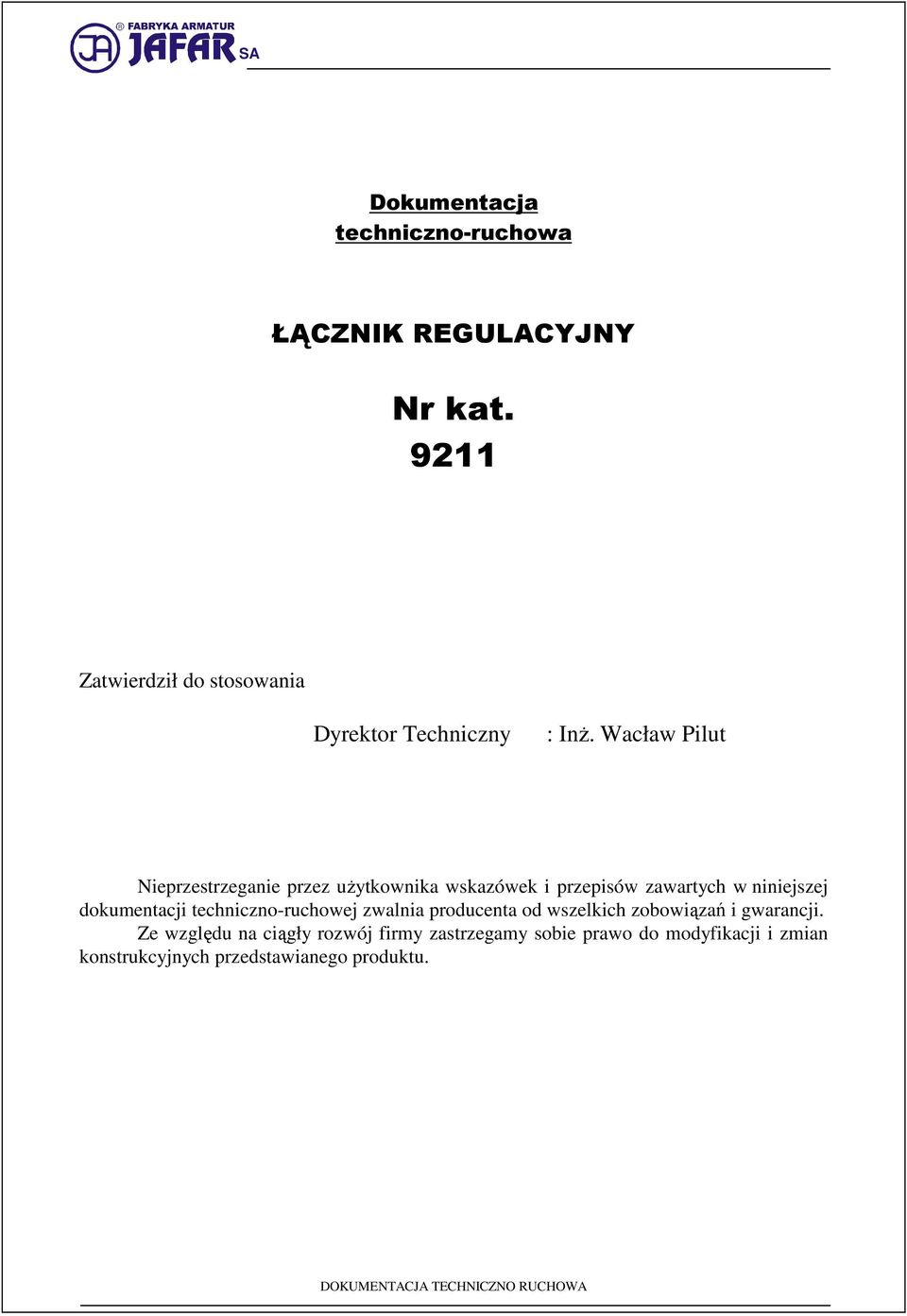

1 Dokumentacja techniczno-ruchowa ŁĄCZNIK REGULACYJNY Nr kat Zatwierdził do stosowania Dyrektor Techniczny : InŜ. Wacław Pilut Nieprzestrzeganie przez uŝytkownika wskazówek i przepisów zawartych w niniejszej dokumentacji techniczno-ruchowej zwalnia producenta od wszelkich zobowiązań i gwarancji. Ze względu na ciągły rozwój firmy zastrzegamy sobie prawo do modyfikacji i zmian konstrukcyjnych przedstawianego produktu. DOKUMENTACJA TECHNICZNO RUCHOWA

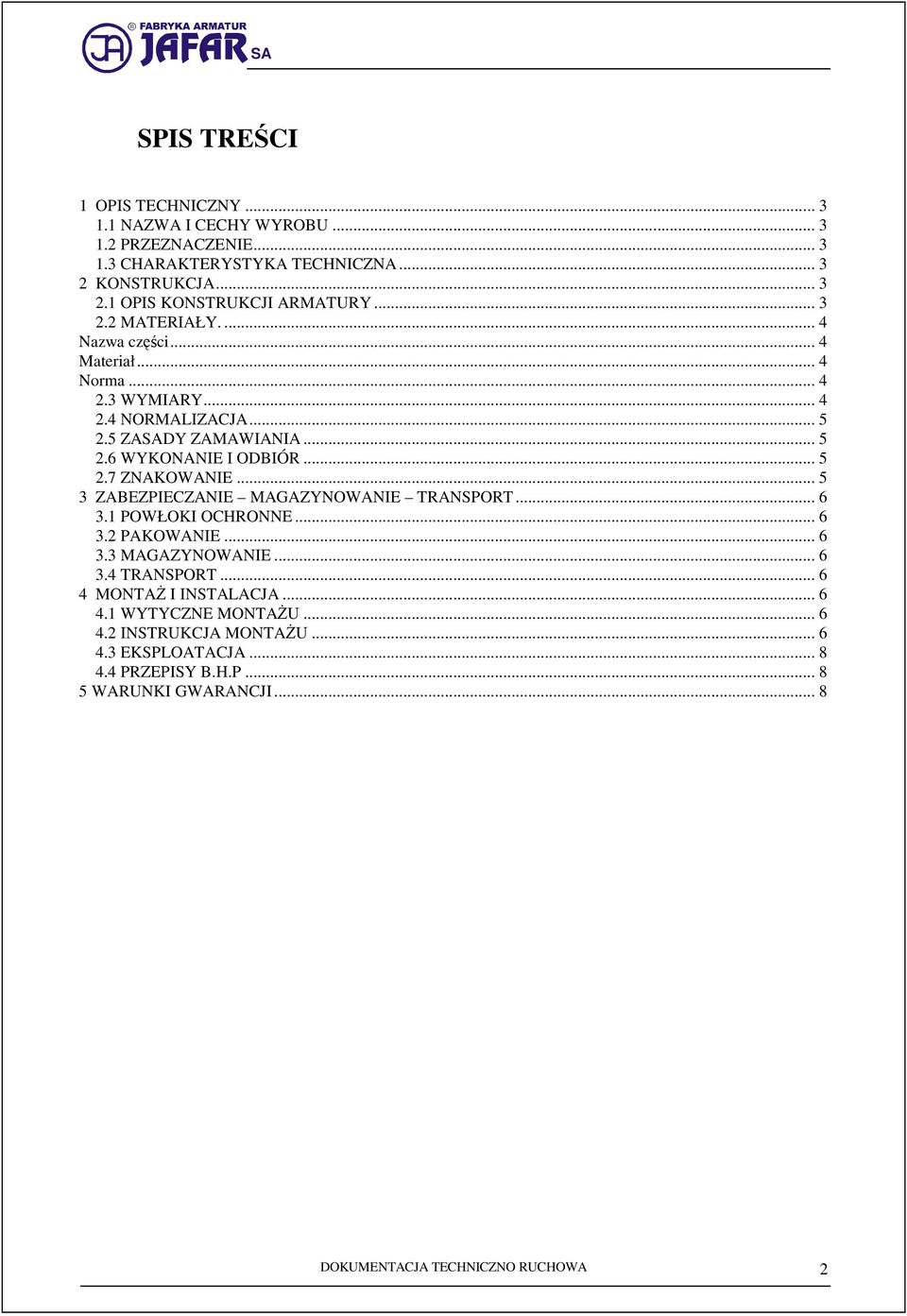

2 SPIS TREŚCI 1 OPIS TECHNICZNY NAZWA I CECHY WYROBU PRZEZNACZENIE CHARAKTERYSTYKA TECHNICZNA KONSTRUKCJA OPIS KONSTRUKCJI ARMATURY MATERIAŁY Nazwa części... 4 Materiał... 4 Norma WYMIARY NORMALIZACJA ZADY ZAMAWIANIA WYKONANIE I ODBIÓR ZNAKOWANIE ZABEZPIECZANIE MAGAZYNOWANIE TRANSPORT POWŁOKI OCHRONNE PAKOWANIE MAGAZYNOWANIE TRANSPORT MONTAś I INSTALACJA WYTYCZNE MONTAśU INSTRUKCJA MONTAśU EKSPLOATACJA PRZEPISY B.H.P WARUNKI GWARANCJI... 8 DOKUMENTACJA TECHNICZNO RUCHOWA 2

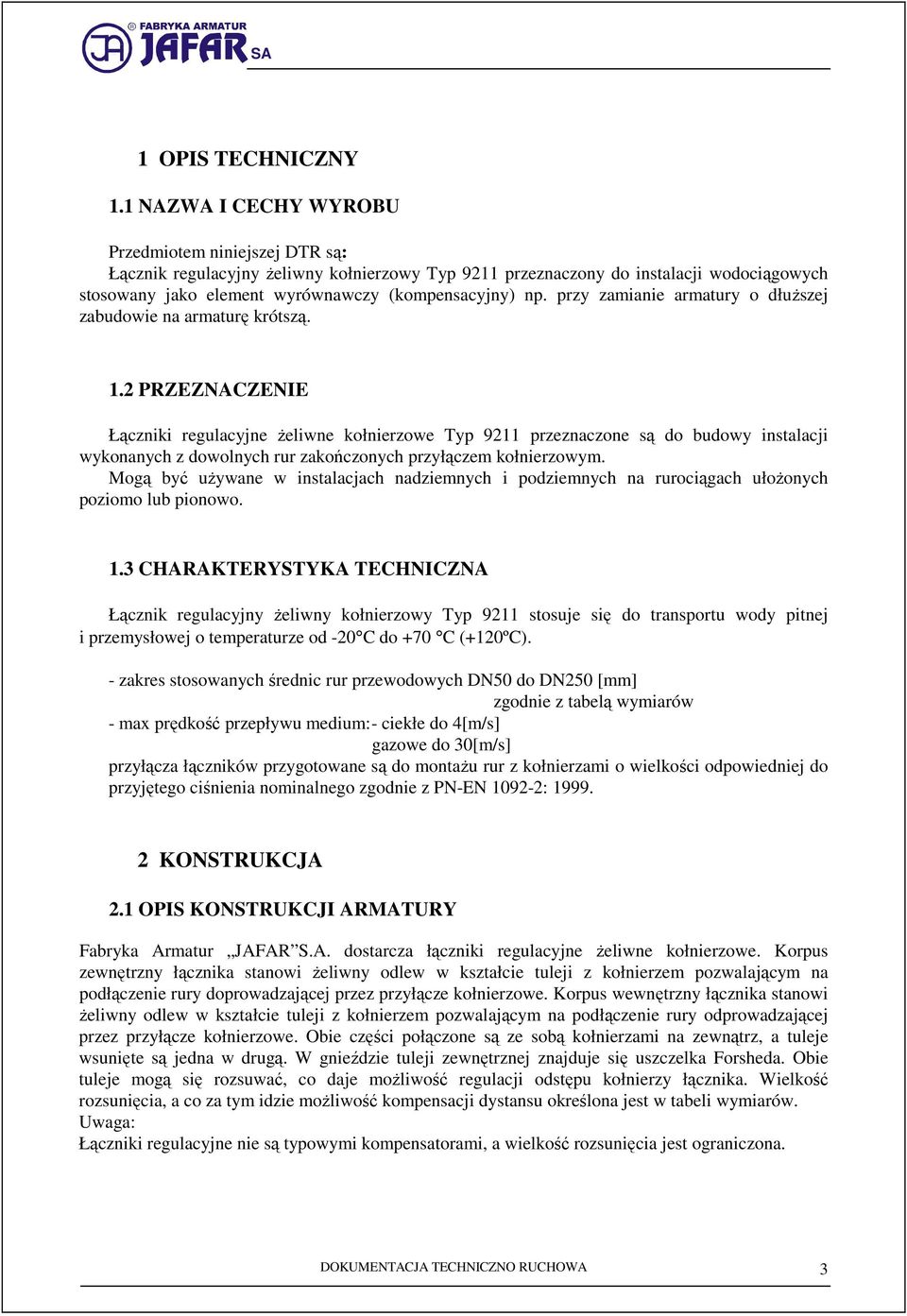

3 1 OPIS TECHNICZNY 1.1 NAZWA I CECHY WYROBU Przedmiotem niniejszej DTR są: Łącznik regulacyjny Ŝeliwny kołnierzowy Typ 9211 przeznaczony do instalacji wodociągowych stosowany jako element wyrównawczy (kompensacyjny) np. przy zamianie armatury o dłuŝszej zabudowie na armaturę krótszą. 1.2 PRZEZNACZENIE Łączniki regulacyjne Ŝeliwne kołnierzowe Typ 9211 przeznaczone są do budowy instalacji wykonanych z dowolnych rur zakończonych przyłączem kołnierzowym. Mogą być uŝywane w instalacjach nadziemnych i podziemnych na rurociągach ułoŝonych poziomo lub pionowo. 1.3 CHARAKTERYSTYKA TECHNICZNA Łącznik regulacyjny Ŝeliwny kołnierzowy Typ 9211 stosuje się do transportu wody pitnej i przemysłowej o temperaturze od -20 C do +70 C (+120ºC). - zakres stosowanych średnic rur przewodowych DN50 do DN250 [mm] zgodnie z tabelą wymiarów - max prędkość przepływu medium:- ciekłe do 4[m/s] gazowe do 30[m/s] przyłącza łączników przygotowane są do montaŝu rur z kołnierzami o wielkości odpowiedniej do przyjętego ciśnienia nominalnego zgodnie z PN-EN : KONSTRUKCJA 2.1 OPIS KONSTRUKCJI ARMATURY Fabryka Armatur JAFAR S.A. dostarcza łączniki regulacyjne Ŝeliwne kołnierzowe. Korpus zewnętrzny łącznika stanowi Ŝeliwny odlew w kształcie tuleji z kołnierzem pozwalającym na podłączenie rury doprowadzającej przez przyłącze kołnierzowe. Korpus wewnętrzny łącznika stanowi Ŝeliwny odlew w kształcie tuleji z kołnierzem pozwalającym na podłączenie rury odprowadzającej przez przyłącze kołnierzowe. Obie części połączone są ze sobą kołnierzami na zewnątrz, a tuleje wsunięte są jedna w drugą. W gnieździe tuleji zewnętrznej znajduje się uszczelka Forsheda. Obie tuleje mogą się rozsuwać, co daje moŝliwość regulacji odstępu kołnierzy łącznika. Wielkość rozsunięcia, a co za tym idzie moŝliwość kompensacji dystansu określona jest w tabeli wymiarów. Uwaga: Łączniki regulacyjne nie są typowymi kompensatorami, a wielkość rozsunięcia jest ograniczona. DOKUMENTACJA TECHNICZNO RUCHOWA 3

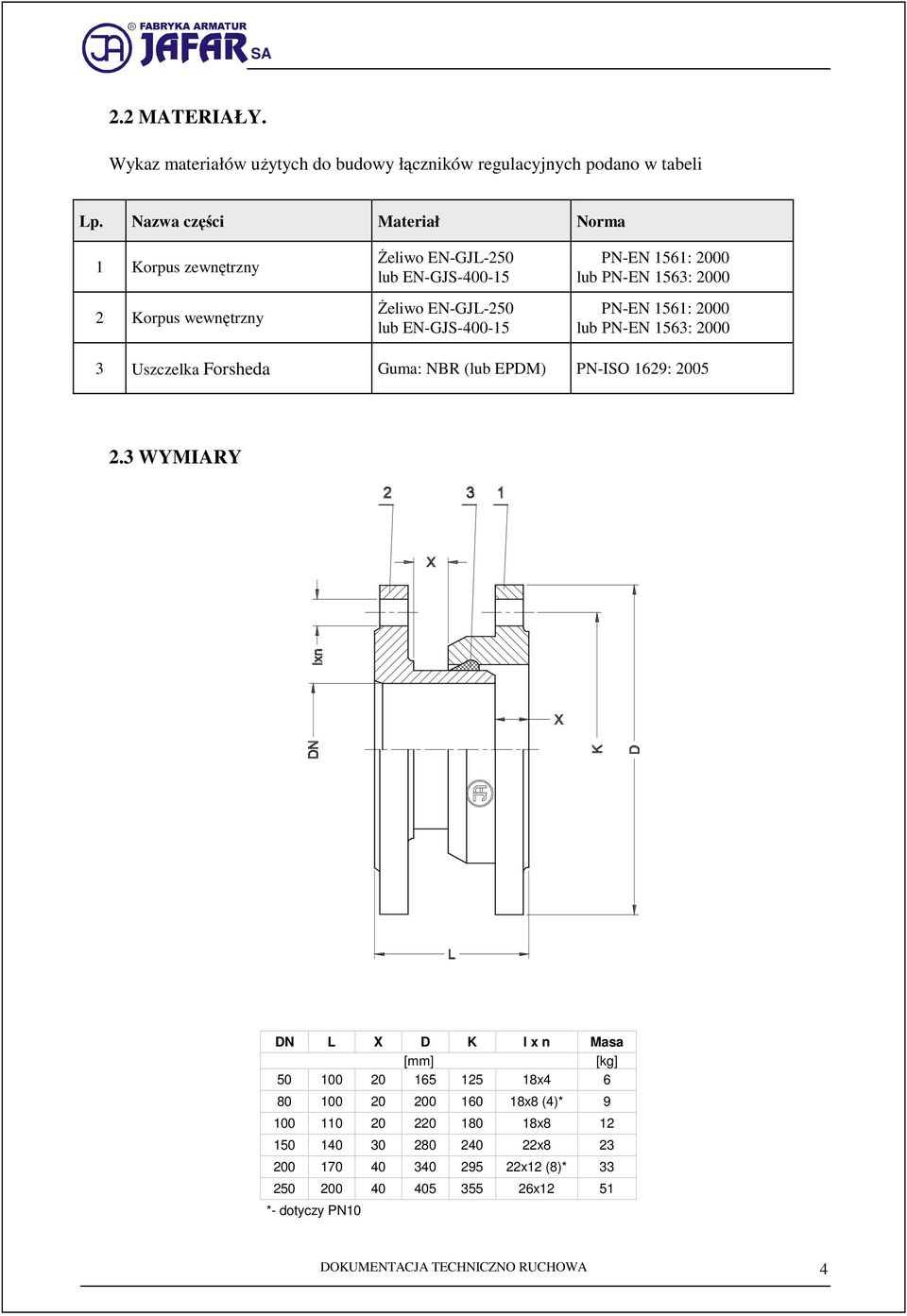

4 2.2 MATERIAŁY. Wykaz materiałów uŝytych do budowy łączników regulacyjnych podano w tabeli Lp. Nazwa części Materiał Norma 1 Korpus zewnętrzny 2 Korpus wewnętrzny śeliwo EN-GJL-250 lub EN-GJS śeliwo EN-GJL-250 lub EN-GJS PN-EN 1561: 2000 lub PN-EN 1563: 2000 PN-EN 1561: 2000 lub PN-EN 1563: Uszczelka Forsheda Guma: NBR (lub EPDM) PN-ISO 1629: WYMIARY DN L X D K l x n Masa [mm] [kg] x x8 (4)* x x x12 (8)* x12 51 *- dotyczy PN10 DOKUMENTACJA TECHNICZNO RUCHOWA 4

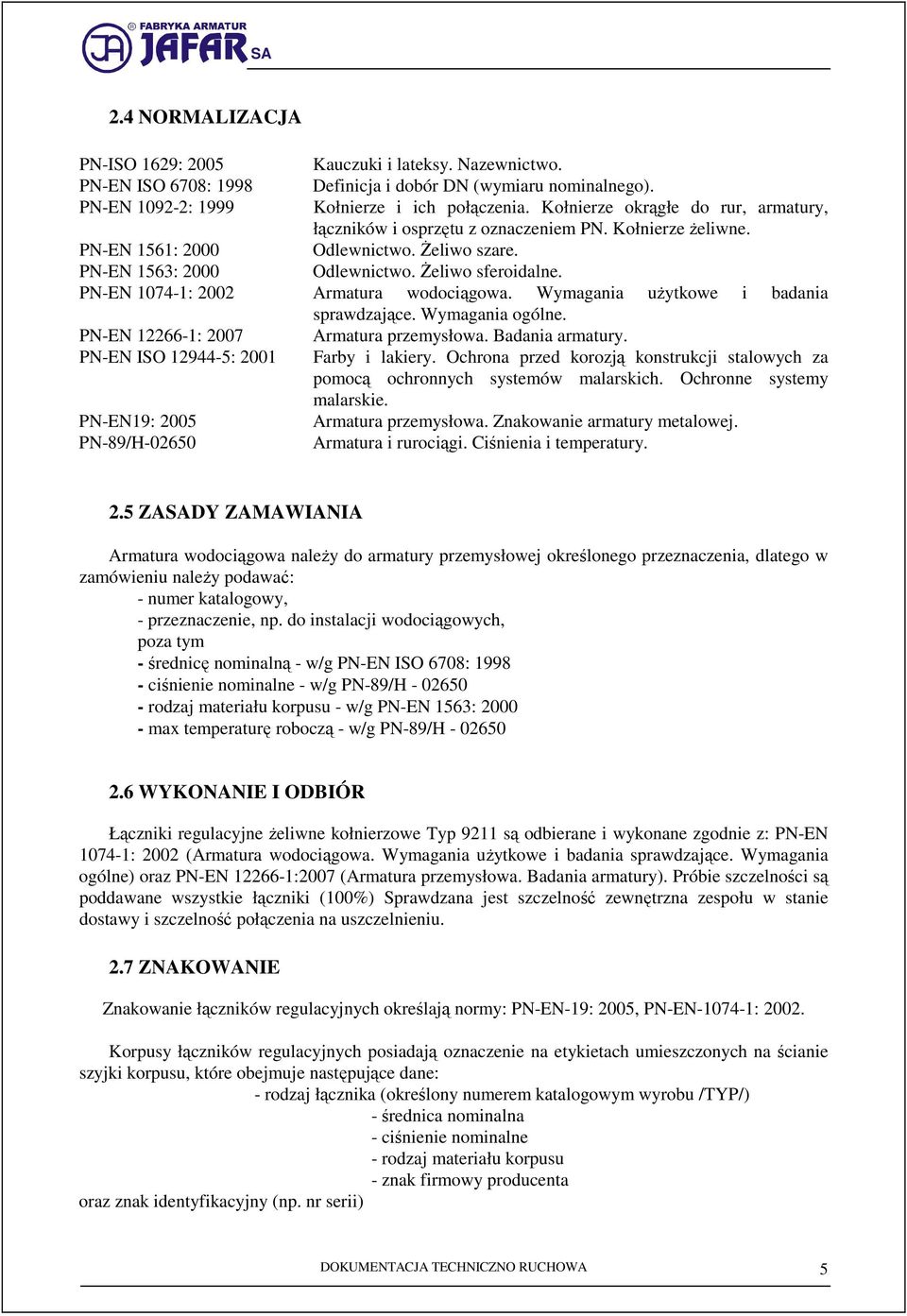

5 2.4 NORMALIZACJA PN-ISO 1629: 2005 Kauczuki i lateksy. Nazewnictwo. PN-EN ISO 6708: 1998 Definicja i dobór DN (wymiaru nominalnego). PN-EN : 1999 Kołnierze i ich połączenia. Kołnierze okrągłe do rur, armatury, łączników i osprzętu z oznaczeniem PN. Kołnierze Ŝeliwne. PN-EN 1561: 2000 Odlewnictwo. śeliwo szare. PN-EN 1563: 2000 Odlewnictwo. śeliwo sferoidalne. PN-EN : 2002 Armatura wodociągowa. Wymagania uŝytkowe i badania sprawdzające. Wymagania ogólne. PN-EN : 2007 Armatura przemysłowa. Badania armatury. PN-EN ISO : 2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Ochronne systemy malarskie. PN-EN19: 2005 Armatura przemysłowa. Znakowanie armatury metalowej. PN-89/H Armatura i rurociągi. Ciśnienia i temperatury. 2.5 ZADY ZAMAWIANIA Armatura wodociągowa naleŝy do armatury przemysłowej określonego przeznaczenia, dlatego w zamówieniu naleŝy podawać: - numer katalogowy, - przeznaczenie, np. do instalacji wodociągowych, poza tym - średnicę nominalną - w/g PN-EN ISO 6708: ciśnienie nominalne - w/g PN-89/H rodzaj materiału korpusu - w/g PN-EN 1563: max temperaturę roboczą - w/g PN-89/H WYKONANIE I ODBIÓR Łączniki regulacyjne Ŝeliwne kołnierzowe Typ 9211 są odbierane i wykonane zgodnie z: PN-EN : 2002 (Armatura wodociągowa. Wymagania uŝytkowe i badania sprawdzające. Wymagania ogólne) oraz PN-EN :2007 (Armatura przemysłowa. Badania armatury). Próbie szczelności są poddawane wszystkie łączniki (100%) Sprawdzana jest szczelność zewnętrzna zespołu w stanie dostawy i szczelność połączenia na uszczelnieniu. 2.7 ZNAKOWANIE Znakowanie łączników regulacyjnych określają normy: PN-EN-19: 2005, PN-EN : Korpusy łączników regulacyjnych posiadają oznaczenie na etykietach umieszczonych na ścianie szyjki korpusu, które obejmuje następujące dane: - rodzaj łącznika (określony numerem katalogowym wyrobu /TYP/) - średnica nominalna - ciśnienie nominalne - rodzaj materiału korpusu - znak firmowy producenta oraz znak identyfikacyjny (np. nr serii) DOKUMENTACJA TECHNICZNO RUCHOWA 5

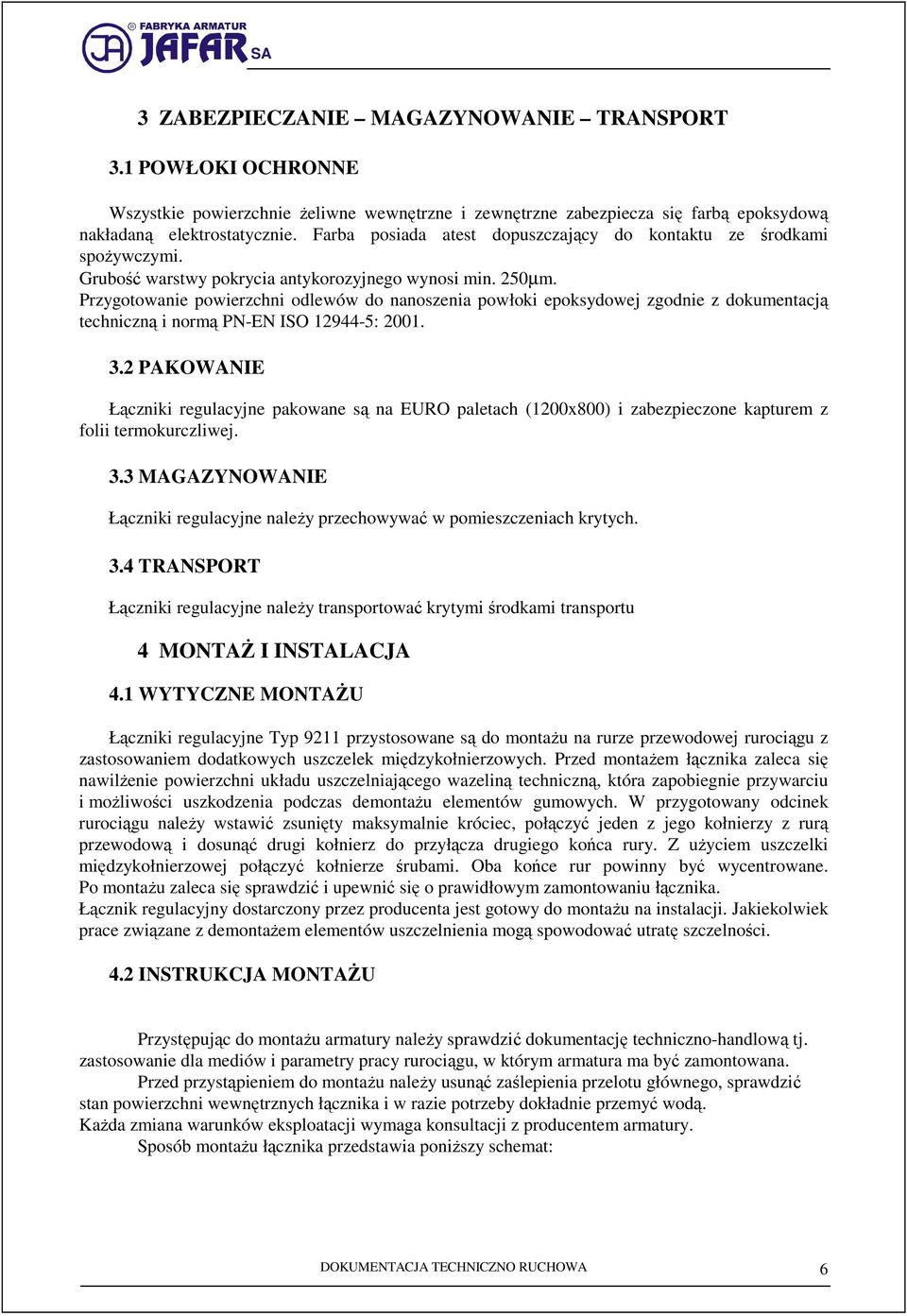

6 3 ZABEZPIECZANIE MAGAZYNOWANIE TRANSPORT 3.1 POWŁOKI OCHRONNE Wszystkie powierzchnie Ŝeliwne wewnętrzne i zewnętrzne zabezpiecza się farbą epoksydową nakładaną elektrostatycznie. Farba posiada atest dopuszczający do kontaktu ze środkami spoŝywczymi. Grubość warstwy pokrycia antykorozyjnego wynosi min. 250µm. Przygotowanie powierzchni odlewów do nanoszenia powłoki epoksydowej zgodnie z dokumentacją techniczną i normą PN-EN ISO : PAKOWANIE Łączniki regulacyjne pakowane są na EURO paletach (1200x800) i zabezpieczone kapturem z folii termokurczliwej. 3.3 MAGAZYNOWANIE Łączniki regulacyjne naleŝy przechowywać w pomieszczeniach krytych. 3.4 TRANSPORT Łączniki regulacyjne naleŝy transportować krytymi środkami transportu 4 MONTAś I INSTALACJA 4.1 WYTYCZNE MONTAśU Łączniki regulacyjne Typ 9211 przystosowane są do montaŝu na rurze przewodowej rurociągu z zastosowaniem dodatkowych uszczelek międzykołnierzowych. Przed montaŝem łącznika zaleca się nawilŝenie powierzchni układu uszczelniającego wazeliną techniczną, która zapobiegnie przywarciu i moŝliwości uszkodzenia podczas demontaŝu elementów gumowych. W przygotowany odcinek rurociągu naleŝy wstawić zsunięty maksymalnie króciec, połączyć jeden z jego kołnierzy z rurą przewodową i dosunąć drugi kołnierz do przyłącza drugiego końca rury. Z uŝyciem uszczelki międzykołnierzowej połączyć kołnierze śrubami. Oba końce rur powinny być wycentrowane. Po montaŝu zaleca się sprawdzić i upewnić się o prawidłowym zamontowaniu łącznika. Łącznik regulacyjny dostarczony przez producenta jest gotowy do montaŝu na instalacji. Jakiekolwiek prace związane z demontaŝem elementów uszczelnienia mogą spowodować utratę szczelności. 4.2 INSTRUKCJA MONTAśU Przystępując do montaŝu armatury naleŝy sprawdzić dokumentację techniczno-handlową tj. zastosowanie dla mediów i parametry pracy rurociągu, w którym armatura ma być zamontowana. Przed przystąpieniem do montaŝu naleŝy usunąć zaślepienia przelotu głównego, sprawdzić stan powierzchni wewnętrznych łącznika i w razie potrzeby dokładnie przemyć wodą. KaŜda zmiana warunków eksploatacji wymaga konsultacji z producentem armatury. Sposób montaŝu łącznika przedstawia poniŝszy schemat: DOKUMENTACJA TECHNICZNO RUCHOWA 6

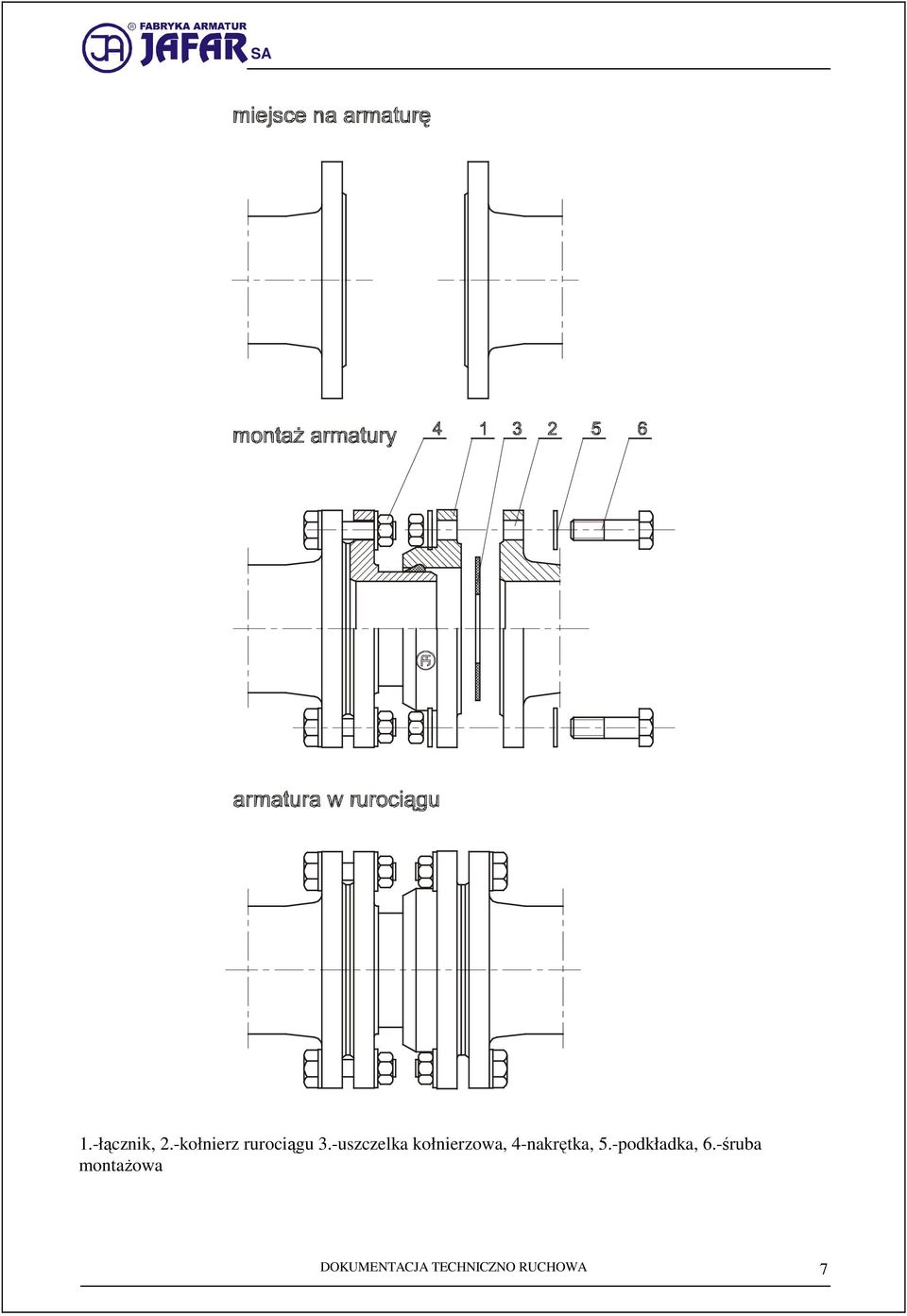

7 1.-łącznik, 2.-kołnierz rurociągu 3.-uszczelka kołnierzowa, 4-nakrętka, 5.-podkładka, 6.-śruba montaŝowa DOKUMENTACJA TECHNICZNO RUCHOWA 7

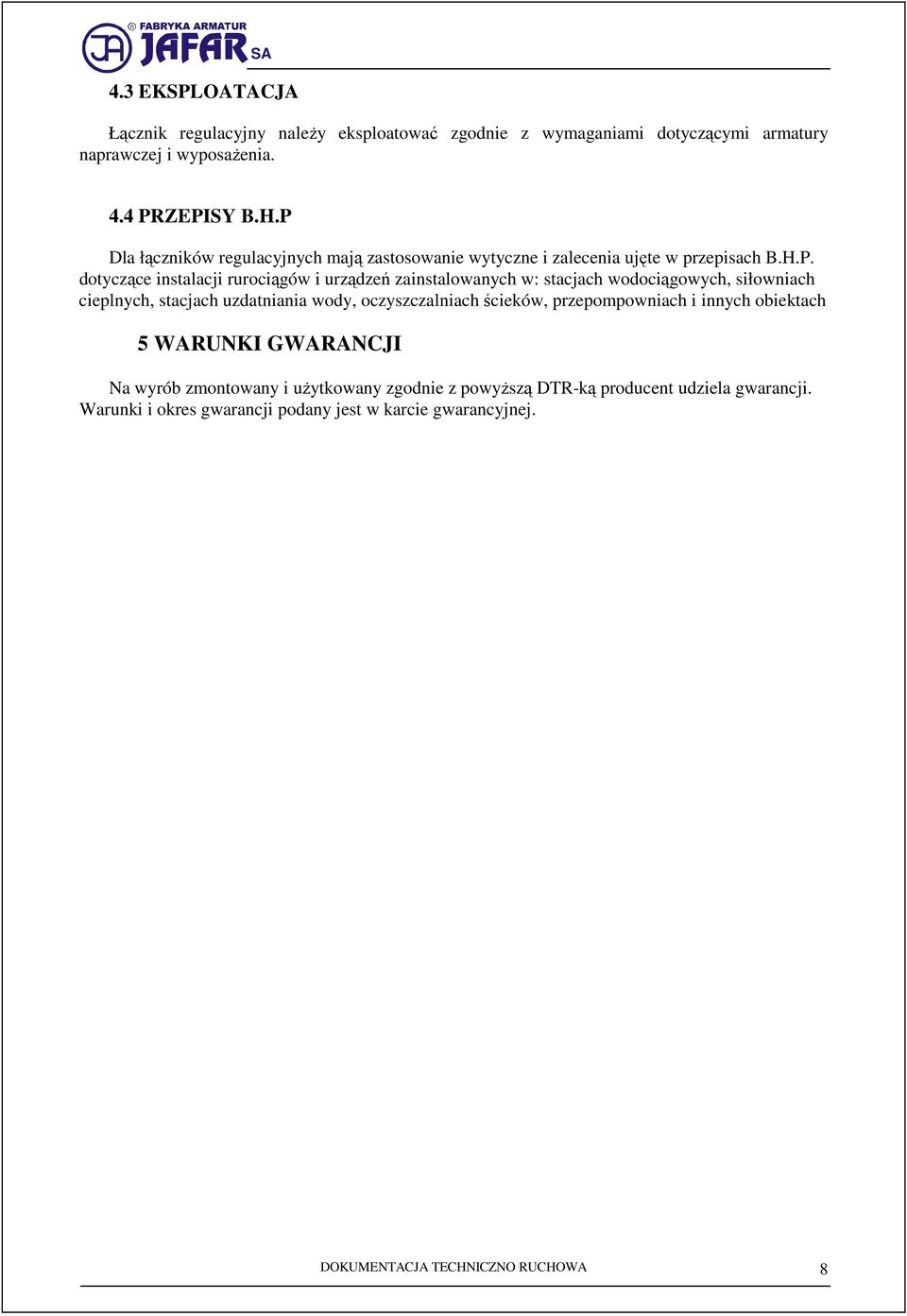

8 4.3 EKSPLOATACJA Łącznik regulacyjny naleŝy eksploatować zgodnie z wymaganiami dotyczącymi armatury naprawczej i wyposaŝenia. 4.4 PRZEPISY B.H.P Dla łączników regulacyjnych mają zastosowanie wytyczne i zalecenia ujęte w przepisach B.H.P. dotyczące instalacji rurociągów i urządzeń zainstalowanych w: stacjach wodociągowych, siłowniach cieplnych, stacjach uzdatniania wody, oczyszczalniach ścieków, przepompowniach i innych obiektach 5 WARUNKI GWARANCJI Na wyrób zmontowany i uŝytkowany zgodnie z powyŝszą DTR-ką producent udziela gwarancji. Warunki i okres gwarancji podany jest w karcie gwarancyjnej. DOKUMENTACJA TECHNICZNO RUCHOWA 8
