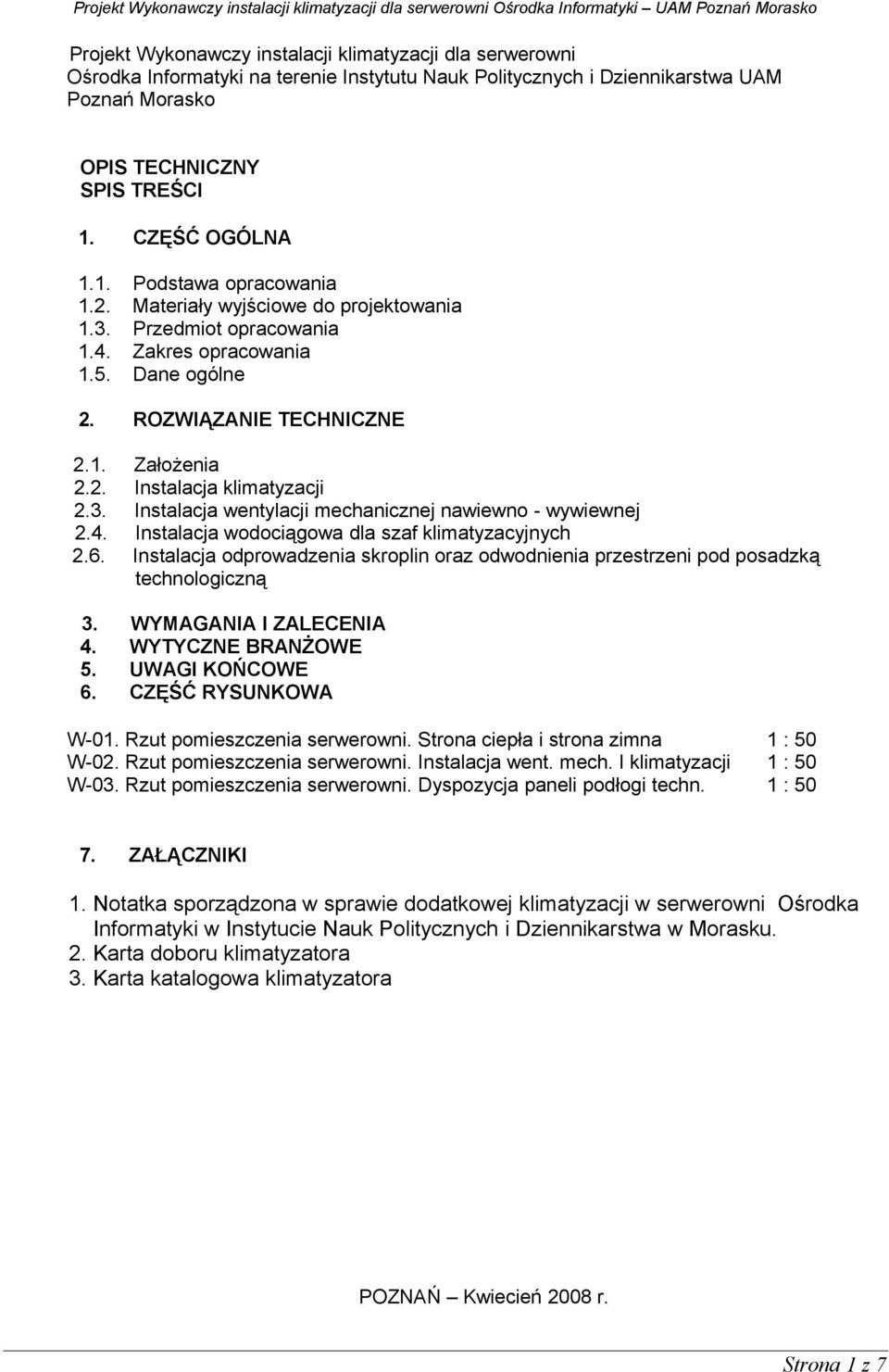

1 Projekt Wykonawczy instalacji klimatyzacji dla serwerowni Ośrodka Informatyki na terenie Instytutu Nauk Politycznych i Dziennikarstwa UAM Poznań Morasko OPIS TECHNICZNY SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 1.1. Podstawa opracowania 1.2. Materiały wyjściowe do projektowania 1.3. Przedmiot opracowania 1.4. Zakres opracowania 1.5. Dane ogólne 2. ROZWIĄZANIE TECHNICZNE 2.1. Założenia 2.2. Instalacja klimatyzacji 2.3. Instalacja wentylacji mechanicznej nawiewno - wywiewnej 2.4. Instalacja wodociągowa dla szaf klimatyzacyjnych 2.6. Instalacja odprowadzenia skroplin oraz odwodnienia przestrzeni pod posadzką technologiczną 3. WYMAGANIA I ZALECENIA 4. WYTYCZNE BRANŻOWE 5. UWAGI KOŃCOWE 6. CZĘŚĆ RYSUNKOWA W-01. Rzut pomieszczenia serwerowni. Strona ciepła i strona zimna 1 : 50 W-02. Rzut pomieszczenia serwerowni. Instalacja went. mech. I klimatyzacji 1 : 50 W-03. Rzut pomieszczenia serwerowni. Dyspozycja paneli podłogi techn. 1 : ZAŁĄCZNIKI 1. Notatka sporządzona w sprawie dodatkowej klimatyzacji w serwerowni Ośrodka Informatyki w Instytucie Nauk Politycznych i Dziennikarstwa w Morasku. 2. Karta doboru klimatyzatora 3. Karta katalogowa klimatyzatora POZNAŃ Kwiecień 2008 r. Strona 1 z 7

2 1. CZĘŚĆ OGÓLNA 1.1. PODSTAWA OPRACOWANIA Projekt niniejszy opracowano na podstawie umowy zawartej z Inwestorem UAM w Poznaniu MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA Wytyczne i uzgodnienia z Inwestorem; Wymagania funkcjonalne infrastruktury serwerowni wg wymagań Inwestora notatka służbowa z dn koncepcja instalacji klimatyzacji zatwierdzona przez Inwestora Inwentaryzacja obiektu na potrzeby niniejszych prac projektowych; Podkłady branży architektonicznej budynek Politologii Aktualnie obowiązujące przepisy, normy i wytyczne w zakresie projektowania instalacji ; 1.3. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest Projekt Wykonawczy instalacji klimatyzacji dla serwerowni Ośrodka Informatyki na terenie Instytutu Nauk Politycznych i Dziennikarstwa UAM Poznań Morasko ZAKRES OPRACOWANIA Opracowanie obejmuje swoim zakresem następujące instalacje: - instalacja chłodnicza - rozdział powietrza klimatyzacyjnego - instalacja odprowadzenia skropli - instalacja wodociągowa - wytyczne przebudowy podłogi technicznej oraz ogrodzenia chłodni wentylatorowych 1.5. DANE OGÓLNE Serwerownia zlokalizowana jest na terenie Ośrodka Informatyki na terenie Instytutu Nauk Politycznych i Dziennikarstwa UAM Poznań Morasko. Obecnie dla potrzeb serwerowni zamontowany jest jeden klimatyzator precyzyjny typu M58UA prod. HIROSS. Klimatyzator w obecnych warunkach eksploatacyjnych przy zwiększonym w stosunku do pierwotnych zamierzeń poziomie zysków ciepła jest niewystarczający. Zgodnie z wytycznymi Inwestora poziom zysków ciepła od zainstalowanych urządzeń wynosi 60.0 KW. Serwerownia będzie obecnie przygotowana do pracy w układzie 2+1. Zakłada się że w sposób ciągły pracować będą zawsze dwa klimatyzatory, trzeci będzie w rezerwie. Serwerownia wyposażona będzie w nowy układ automatyki nadzorujący pracę 3 klimatyzatorów oraz nadrzędny system kontroli i monitoringu parametrów pracy urządzeń. Strona 2 z 7

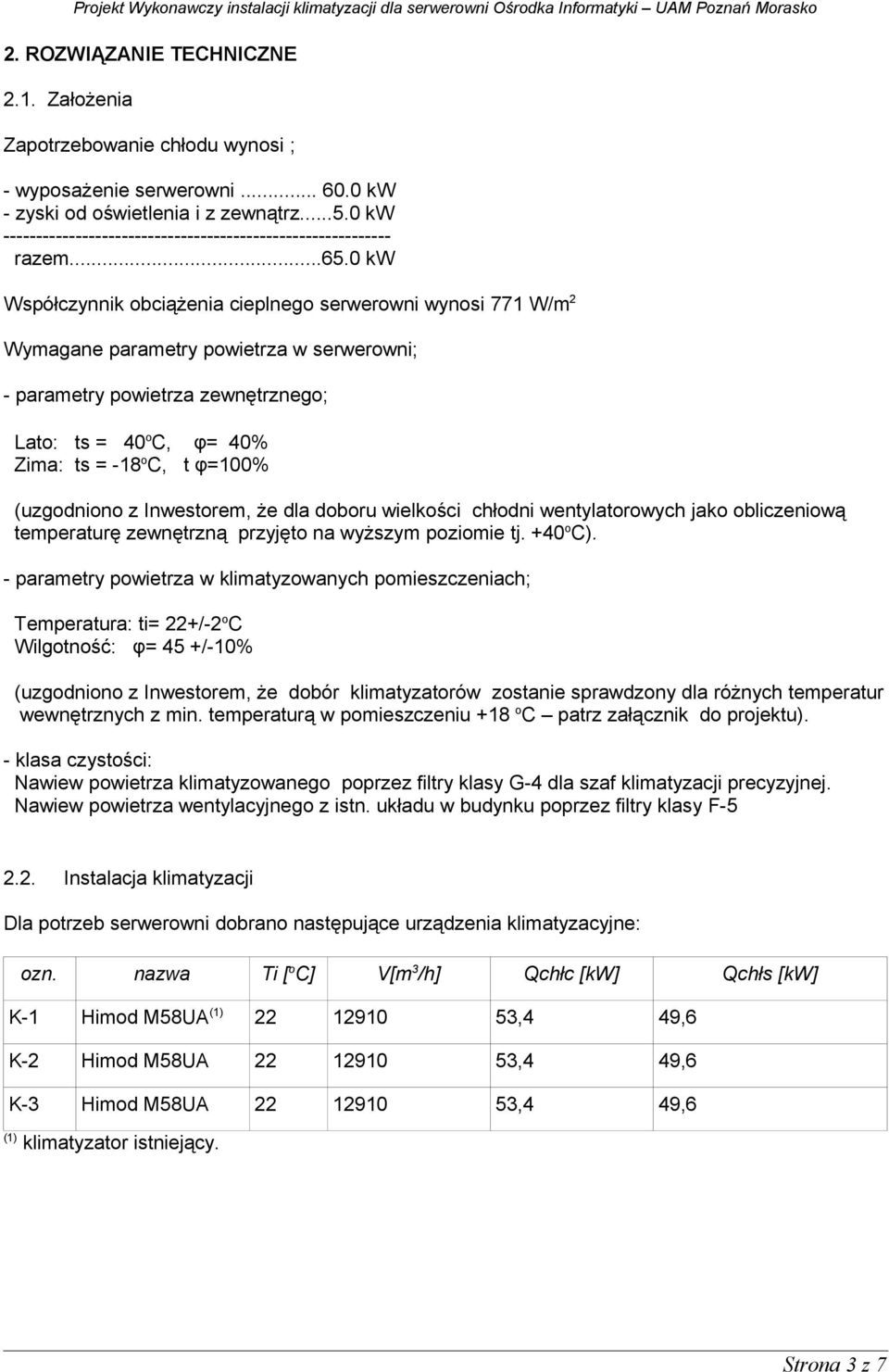

3 2. ROZWIĄZANIE TECHNICZNE 2.1. Założenia Zapotrzebowanie chłodu wynosi ; - wyposażenie serwerowni kw - zyski od oświetlenia i z zewnątrz kw razem kw Współczynnik obciążenia cieplnego serwerowni wynosi 771 W/m 2 Wymagane parametry powietrza w serwerowni; - parametry powietrza zewnętrznego; Lato: ts = 40 o C, φ= 40% Zima: ts = -18 o C, t φ=100% (uzgodniono z Inwestorem, że dla doboru wielkości chłodni wentylatorowych jako obliczeniową temperaturę zewnętrzną przyjęto na wyższym poziomie tj. +40 o C). - parametry powietrza w klimatyzowanych pomieszczeniach; Temperatura: ti= 22+/-2 o C Wilgotność: φ= 45 +/-10% (uzgodniono z Inwestorem, że dobór klimatyzatorów zostanie sprawdzony dla różnych temperatur wewnętrznych z min. temperaturą w pomieszczeniu +18 o C patrz załącznik do projektu). - klasa czystości: Nawiew powietrza klimatyzowanego poprzez filtry klasy G-4 dla szaf klimatyzacji precyzyjnej. Nawiew powietrza wentylacyjnego z istn. układu w budynku poprzez filtry klasy F Instalacja klimatyzacji Dla potrzeb serwerowni dobrano następujące urządzenia klimatyzacyjne: ozn. nazwa Ti [ o C] V[m 3 /h] Qchłc [kw] Qchłs [kw] K-1 Himod M58UA (1) ,4 49,6 K-2 Himod M58UA ,4 49,6 K-3 Himod M58UA ,4 49,6 (1) klimatyzator istniejący. Strona 3 z 7

4 Dobrano skraplacze chłodzone powietrzem typu: Ozn. nazwa Te [ o C] L [db(a)] L [mm] W[mm] H[mm] M[kg] CH-1, CH-2 HCE , CH-3, CH-4 HCE , CH-5, CH-6 HCE-33 (1) 40 46, (1) istn. chłodnice wentylatorowe dla klimatyzatora K-3 Urządzenia klimatyzacyjne zaprojektowano w układzie 2+1. Wszystkie klimatyzatory zlokalizowane są w serwerowni w pełnej gotowości do pracy naprzemiennej. Wszystkie urządzenia zaprojektowano jako dwuobwodowe. Zaprojektowana automatyka firmy HIROSS będzie cyklicznie załączać każdą szafę zapewniając równomierna zużywanie się urządzeń i działać będzie w następującym schemacie: wentylatory we wszystkich szafach będą pracować cały czas zapewniając stały przepływ powietrza przez pomieszczenie. kaskadowe załączanie obiegów chłodniczych w szafach w miarę wzrostu obciążenia cieplnego pomieszczenia. Obiegi chłodnicze załączane na przemian w pracujących jednostkach. W przypadku pracy klimatyzatora K-1, zawsze załączany jest do pracy jako pierwszy jego obieg chłodniczy ( klimatyzator przy stanowisku ładowania baterii ). w przypadku niekorzystnych warunków zewnętrznych lub wewnętrznych, rezerwowa, niepracująca szafa może zostać załączona awaryjnie, aby wspomóc pozostałe jednostki w utrzymanie parametrów w pomieszczeniu ustawienie programowe. W warunkach obliczeniowych takie prawdopodobieństwo nie zachodzi. Sterowanie zespołami klimatyzatorów realizowane będzie lokalnie z poziomu sterowników HIROSS. Sterowanie, zmiana nastaw i monitoring systemu realizowany będzie na poziomie zarządzania ze stacji nadrzędnej. Na poziomie lokalnym układ sterowania będzie zintegrowany ze sterownikami master każdego zespołu poprzez sterownik systemowy. Start poszczególnych klimatyzatorów w pomieszczeniach należy realizować sekwencyjnie w odstępach czasowych np. co 30s. Powyższe dotyczy też sytuacji rozruchu urządzeń po stanie awaryjnym. lokalizacja chłodni CH-1, CH-2, CH-3, CH-4, CH-5, CH-6, na poziomie terenu bezpośrednio przy serwerowni. Serwerownia nie jest przeznaczona na stały pobyt ludzi. Urządzenia klimatyzacyjne w serwerowni montowane będą na specjalnych podstawach dostarczanych wraz z urządzeniem. Nawiew powietrza realizowany będzie do przestrzeni pod podłoga techniczną i dalej, poprzez kratki podłogowe, do pomieszczenia. Wywiew powietrza realizowany będzie z przestrzeni podstropowej. Instalację freonową pomiędzy skraplaczami, a szafami klimatyzacyjnymi należy wykonać z rur miedzianych dla chłodnictwa łączonych na lut twardy wg normy PN-EN Układ napełnić czynnikiem chłodniczym typu R 407 A. Całość instalacji freonowej w obrębie pomieszczenia serwerowni i na poziomie piwnic należy izolować termicznie otuliną prefabrykowaną np. Armaflex AC ; - rurociąg gazowy gr. 19 mm. - rurociąg cieczowy gr. 19 mm Strona 4 z 7

5 W rurze osłonowej w terenie oraz przy chłodniach gr. izolacji 13 mm w osłonie z blachy aluminiowej. Dla podwieszeń przewodów freonowych należy stosować typowe zawiesia z podkładkami gumowymi np. MUPRO. Podłoga techniczna została wyposażona w nowy układ kratek nawiewnych z przepustnicami: typu KWR 600x600 prod. Wappex 8 szt. typu KWR 600x300 prod. Wappex 15 szt. typu KWR 600x150 prod. Wappex 7 szt. Dyspozycję kratek nawiewnych w podłodze wraz z niezbędnymi zmianami które należy wprowadzić przedstawiono na rysunku nr. W Instalacja wentylacji mechanicznej nawiewno - wywiewnej W pomieszczeniu serwerowni pracuje istniejący układ wentylacji mechanicznej który pozostaje bez zmian. Instalacja jest sprzężona z systemem systemu gaszenia gazowego na wypadek wybuchu pożaru. Ilość powietrza wentylacyjnego nawiew/wywiew wynosi: 240 m 3 /h Instalacja wodociągowa dla szaf klimatyzacyjnych Włączenie do istn. układu wodociągowego w budynku wykonać na poziomie podziemia do istniejącej instalacji wodociągowej zgodnie z dyspozycją na rysunku. Instalacje należy wykonać z rur miedzianych. Główne rozprowadzenie instalacji w serwerowni realizowane będzie w przestrzeni pod poziomem podłogi technicznej. Rurociągi układać ze spadkiem umożliwiającym spust wody z instalacji. Rurociągi należy zabezpieczyć przed kondensacją przy zastosowaniu otulin prefabrykowanych np. firmy Armaflex AC gr. min. 9mm. Na podejściach do każdego z klimatyzatorów pracujących z nawilżaniem powietrza należy zamontować zawór kulowy odcinający PN16. Zawory montować także na przyłączach w maszynowni wentylacyjnej w podziemiu. Przejście rurociągów przez przegrody oddzielenia pożarowego tj. ściany szachtu oraz ściany serwerowni zabezpieczyć pożarowo /120min/ masą uszczelniającą typu CP601S firmy Hilti Instalacja odprowadzenia skroplin oraz odwodnienia przestrzeni pod posadzką technologiczną Odbiornikiem skroplin z szaf klimatyzacyjnych oraz wód z przestrzeni pod posadzką technologiczną będzie istniejąca instalacja studzienka odwadniająca na poziomie podziemia w maszynowni. Całość rurociągów prowadzonych w przestrzeni posadzki technologicznej zaprojektowano z rur w technologii PE. Wszystkie przejścia przez przegrody oddzielenia pożarowego należy zabezpieczyć poprzez montaż obejm pęczniejących np Hilti /120min/. Strona 5 z 7

6 3. WYMAGANIA I ZALECENIA Wymagania BHP Podczas montażu i eksploatacji instalacji należy zwracać bezwzględnie uwagę na przestrzeganie przepisów BHP dotyczących montażu instalacji na wysokości oraz pracy przy urządzeniach pod napięciem elektr. Wymagania higieniczno sanitarne Projektowana instalacja spełnia warunki wymagane przez obowiązujące przepisy sanitarne. Pomieszczenia serwerowni nie jest przeznaczone na stały pobyt ludzi. Wymagania w zakresie montażu rozruchu, odbioru instalacji i eksploatacji Montaż i odbiór instalacji należy wykonać zgodnie z dokumentacją techniczną i DTR urządzeń. Rozruch kompleksowy powinien nastąpić po zakończeniu montażu instalacji w budynku. Do odbioru technicznego należy przystąpić po wykonaniu instalacji i zgłoszeniu gotowości do odbioru. Odbiór obejmuje sprawdzenie kompletności wyposażenia i prawidłowości działania instalacji. Sprawdzenie działania obejmuje po wielogodzinnej pracy próbnej z zasady następujące czynności: sprawdzenie wartości temp. i ciśnienia w instalacjach klimatyzacji, wodnych, ich zgodności z projektem, wymaganiami zastosowanych materiałów i urządzeń porównanie wartości zmierzonych z danymi wyszczególnionymi w zamówieniu urządzeń kontrolę działania urządzeń regulacyjnych sprawdzenie wartości zadziałania wszelkich urządzeń zabezpieczających i pomiarowych oraz ich poprawnego montażu. sprawdzenie prawidłowości rozmieszczenia urządzeń napełniających i spustowych ze zwróceniem uwagi na ich łatwy dostęp. Wymagania w zakresie użytkowania instalacji Warunkiem prawidłowej pracy instalacji i spełnienia wymagań stawianych w projekcie jest właściwa jej eksploatacja. Urządzenia są przystosowane do pracy automatycznej w ograniczonym zakresie, zatem niezbędny jest fachowy nadzór nad instalacjami podczas eksploatacji. Do utrzymania gotowości eksploatacyjnej instalacje i urządzenia muszą być poddawane regularnej konserwacji. Obsługa i konserwacja powinny być wykonywane przez personel z odpowiednimi kwalifikacjami zawodowymi zgodnie z instrukcjami obsługi użytkownika oraz dokumentacjami urządzeń. Należy zwrócić uwagę na następujące punkty: szczelność połączeń rurociągów i urządzeń kontrolę pracy urządzeń w tym wszelkich zabezpieczeń kontrolę temperatur i ciśnienia mediów z uwagi na dopuszczalne parametry wytrzymałościowe wbudowanych materiałów i urządzeń sprawdzenie prowadzenia książki obsługi Wszelkie niezgodności należy bezwzględnie zgłaszać odpowiednim służbom nadzoru zakładowego. Ważne jest również utrzymanie np. w ramach umowy serwisowej minimalnego zapasu części zamiennych Strona 6 z 7

7 Próba szczelności Próby szczelności rurociągów wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe rozdział 6. Instalacja freonowa 30 bar. Przy wykonywaniu prób częściowych, po spuszczeniu wody należy rurociąg osuszyć ciepłym powietrzem. 4. WYTYCZNE BRANŻOWE W projekcie branży budowlanej należy przewidzieć wykonanie konstrukcji fundamentów pod chłodnie wentylatorowe; W projekcie branży elektrycznej należy przewidzieć: - zasilanie szaf klimatyzacyjnych - poziom -3; - zasilanie chłodni wentylatorowych - poziom 0; W projekcie branży automatyki należy przewidzieć: - wysterowanie pracy klimatyzatorów w układzie zasilanie chłodni wentylatorowych - poziom 0; - wykonanie systemu monitoringu w oparciu o rozwiązania oferowanego przez ich producenta, firmę EMERSON NETWORK POWER, sieć HiroNet z protokołem EIA UWAGI KOŃCOWE 5.1. W czasie montażu rurociągów należy zwrócić szczególną uwagę na zachowanie maksymalnym stopniu czystości układanych rurociągów. Po ułożeniu rurociągów należy przeprowadzić ich płukanie Przejścia przewodów przez przegrody budowlane należy wykonać przez osadzenie w sposób trwały odpowiednich tulei ochronnych a wolną przestrzeń wypełnić materiałem plastycznym W przypadku zadziałania systemu gazowego gaszenia pożaru musi być automatycznie odłączona odcięta instalacja wentylacyjna na klapach p-poż. Po ugaszeniu pożaru następuje ponowne otwarcie klap Całość klimatyzatorów precyzyjnych zamawiać w komplecie z przepustnicą wielopłaszczyznową z siłownikiem elektrycznym na ssaniu urządzenia i czujnikami pojawienia się wody Wszystkie urządzenia i rurociągi należy uziemić 5.6. Zgodnie z dyspozycją w projekcie należy wykonać ogrodzenie zewnętrznych chłodni wentylatorowych z furtką. Słupki ogrodzenia osadzić w ziemi przy wykorzystaniu betonu B10. Siatka o wysokości 2.0 m powlekana np. PCW zestawienie kratek nawiewnych podłogowych patrz rysunek W Rurociągi freonowe prowadzić w ziemi w rurach ochronnych dn 150 mm PCW. 5.9 Karty katalogowe klimatyzatorów załączono w formie załączników do projektu. Wszystkie roboty instalacyjne oraz roboty towarzyszące należy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych część II. Instalacje sanitarne i przemysłowe, zgodnie z aktualnie obowiązującymi przepisami BHP oraz zgodnie z instrukcjami montażu urządzeń i użytych materiałów. Opracował: Piotr Osieka Strona 7 z 7
