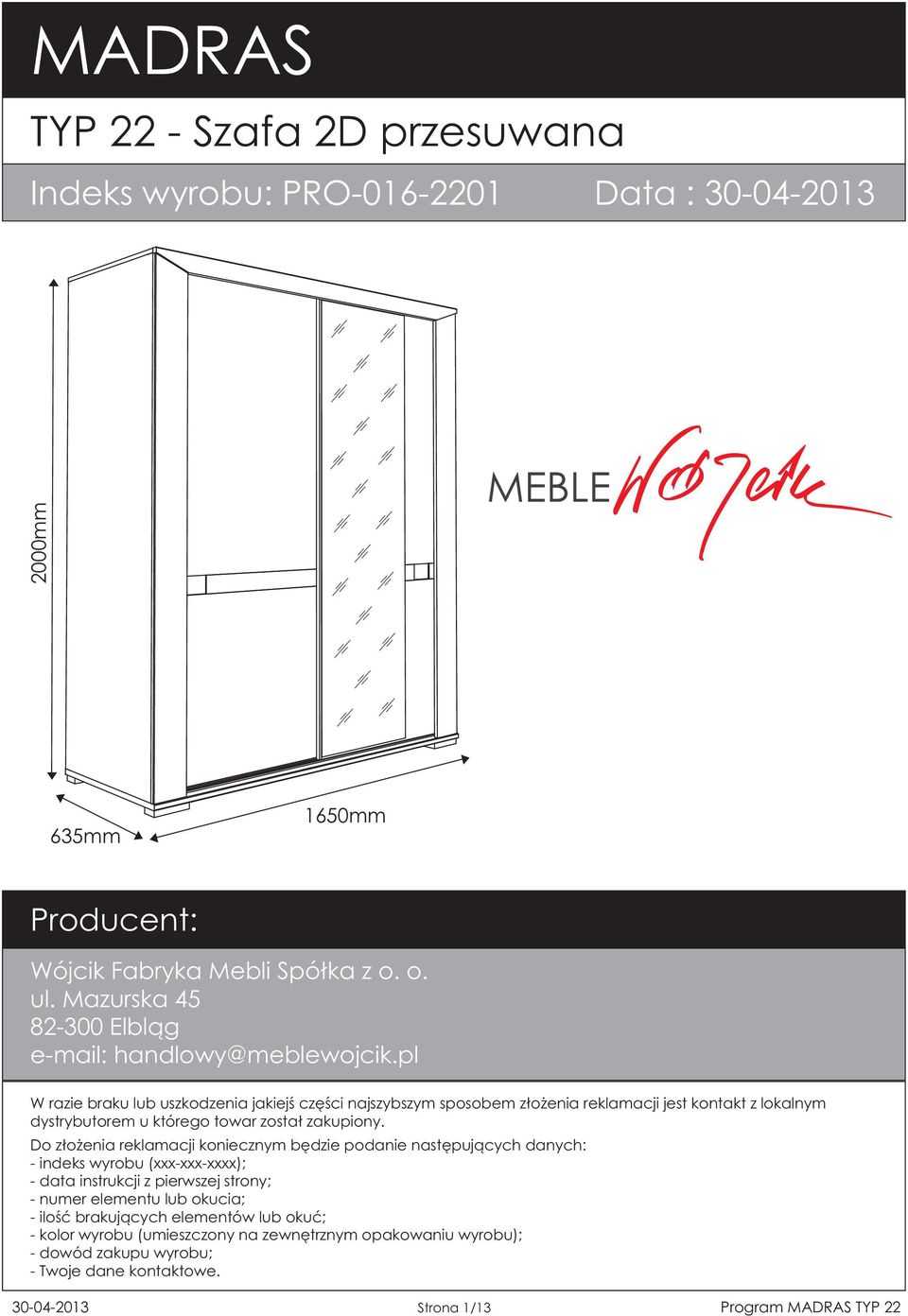

MADRAS. TYP 22 - Szafa 2D przesuwana. Indeks wyrobu: PRO Data : Producent:

Transkrypt

1 MADRAS TYP 22 - Szafa 2D przesuwana Indeks wyrobu: PRO Data : mm 635mm 1650mm Producent: Wójcik Fabryka Mebli Spó³ka z o. o. ul. Mazurska Elbl¹g handlowy@meblewojcik.pl W razie braku lub uszkodzenia jakiejœ czêœci najszybszym sposobem z³o enia reklamacji jest kontakt z lokalnym dystrybutorem u którego towar zosta³ zakupiony. Do z³o enia reklamacji koniecznym bêdzie podanie nastêpuj¹cych danych: - indeks wyrobu (xxx-xxx-xxxx); - data instrukcji z pierwszej strony; - numer elementu lub okucia; - iloœæ brakuj¹cych elementów lub okuæ; - kolor wyrobu (umieszczony na zewnêtrznym opakowaniu wyrobu); - dowód zakupu wyrobu; - Twoje dane kontaktowe Strona 1/13

2 Proszê sprawdÿ kompletnoœæ okuæ przed monta em. Upewnij siê, e u ywasz odpowiednie elementy. MM 260 Okucia znajduj¹ce siê w paczce. 46 szt. Ko³ek - ø8 x 35mm C3 4 szt. Wkrêt EK 6,3 x 16mm C5 12 szt. Wkrêt ES 6,3 x 13mm E0 43 szt. Zaœlepka (do ) 43 szt. Mimoœród - ø15 x 12mm 43 szt. Trzpieñ - ø6 x 34mm G0 25 szt. Zaœlepka (do G1 i G2) G1 16 szt. Konfirmat - x 50mm G2 9 szt. Konfirmat - x 60mm I12 16 szt. Wkrêt UP 4 x 30mm J3 8 szt. Wkrêt US 4 x 20mm J4 2 Wkrêt US 4 x 16mm M Klucz imbusowy N1 80 szt. Wkrêt US 3 x 16mm N2 12 szt. Wkrêt US 3,5 x 16mm O9 2 szt. Stopka O13 2 szt. Stopka 6 szt. Stopka P14 4 szt. Podpórka dr¹ ka R1 12 szt. P³ytka ³¹cznikowa Q8 2 szt. Blacha ³¹cz¹ca Q9 2 szt. k¹townik metalowy do œciany R14 Tor adaptacyjny (L-1615) R15 Tor dolny (L-1615) 80 0 R16 2 szt. Tor górny (L-1615) R1 4 szt. Wózek górny 4 szt. Wózek dolny Uwaga!!! Okucia trzymaæ z dala od dzieci. Schemat monta u nie jest dokumentacj¹ techniczn¹. Producent zastrzega sobie mo liwoœæ zmian konstrukcyjnych R19 4 szt. Szczotka odbojowa (L-1900) Strona 2/13 Z 1 kpl. Regulator wysokoœci Z1 2 szt. Dr¹ ek L

3 Potrzebne narzêdzia. 8 Elementy znajduj¹ce siê w paczkach. 1 Bok lewy 2 Przegroda pionowa 3 Bok prawy 8 Listwa pionowa lewa 9 Listwa pionowa prawa 1936 x 611 mm 1936 x 500 mm 1936 x 611 mm 1932 x 140 mm 1932 x 140 mm 4 Wieniec górny 1650 x 611 mm 5 Wieniec dolny 1650 x 633 mm Strona 3/13

4 Elementy znajduj¹ce siê w paczkach. Listwa 6 konstrukcyjna 2 szt. 800 x 100 mm 14 2 szt. Zaœlepka 200 x 110 mm Przegroda pozioma 4 szt. 800 x 499 mm 10 Listwa pozioma 1650 x 0 mm 11 Drzwi lewe 12 Drzwi prawe Œciana tylna 13 klejona 2 szt. 191 x 826 mm 191 x 826 mm 1958 x 818 mm Zasada mimoœrodu i trzpienia. Krok 1: Wkrêæ trzpieñ w element drewniany. Krok 2: Dosuñ element drewniany z trzpieniem do odpowiadaj¹cego mu elementu. Krok 3: Wciœnij mimoœród w otwór, w którym wystaje trzpieñ. Krok 4: Œrubokrêtem lub kluczem imbusowym obróæ mimoœród w prawo Strona 4/13

5 Schemat sk³adania szt. 4 szt Strona 5/13

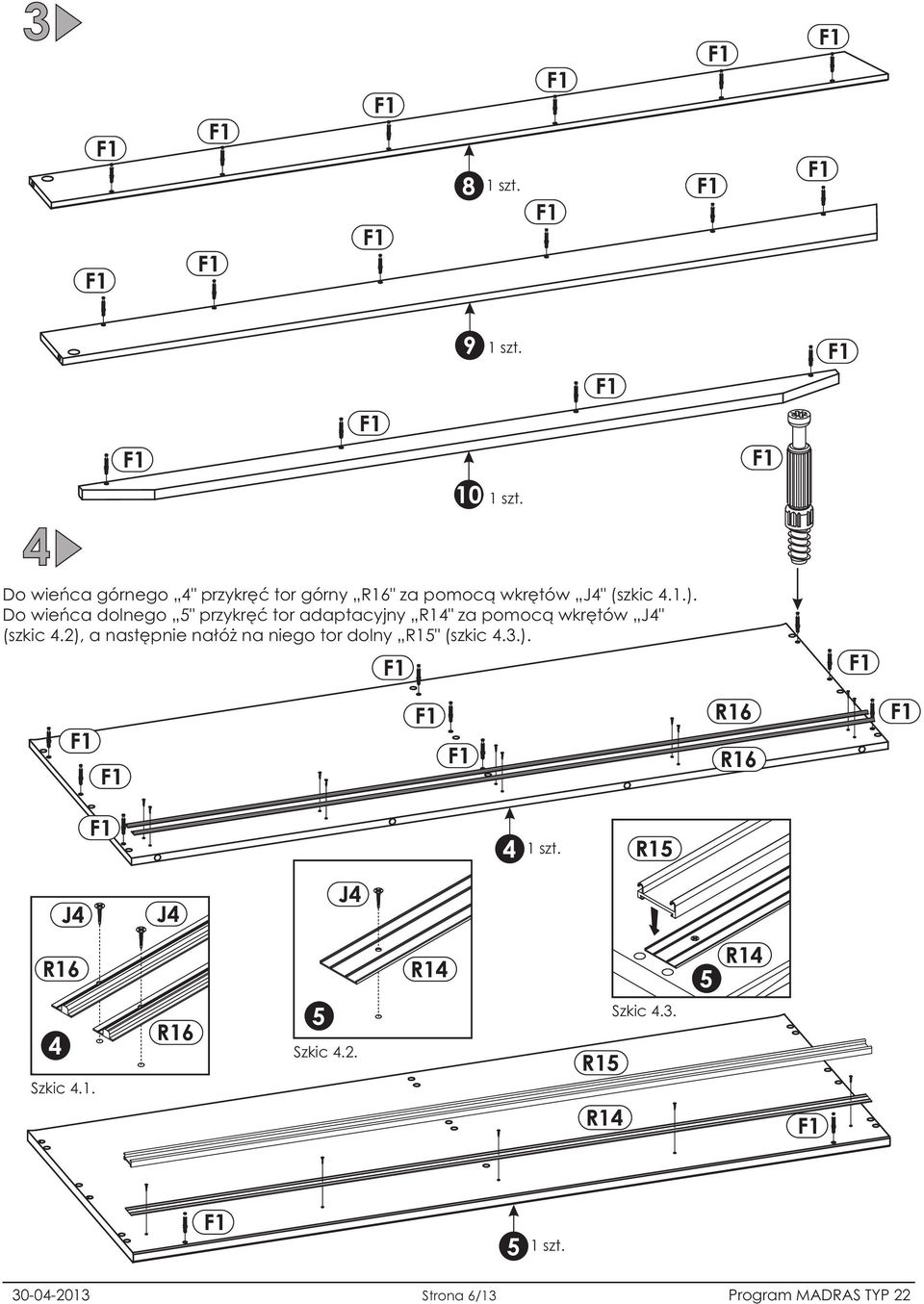

6 Do wieñca górnego 4" przykrêæ tor górny R16" za pomoc¹ wkrêtów J4" (szkic 4.1.). Do wieñca dolnego 5" przykrêæ tor adaptacyjny R14" za pomoc¹ wkrêtów J4" (szkic 4.2), a nastêpnie na³ó na niego tor dolny R15" (szkic 4.3.). R16 R16 4 R15 J4 J4 J4 R16 R14 5 R14 4 Szkic 4.1. R16 5 Szkic 4.2. R15 R14 Szkic Strona 6/13

7 5 Dosuñ przegrody poziome " oraz listwy konstrukcyjne 6" do przegrody poziomej 2" wg. szkicu i skrêæ je za pomoc¹ 16 szt. konfirmatu G1 (do przykrêcania u yj kluczyka imbusowego M ). Na konfirmat wciœnij zaœlepkê G M 16 szt. G1 6 Do konstrukcji z punktu 5 dosuñ boki 1" i 3" zgodnie ze szkicem. W przegrody poziome " oraz w listwy konstrukcyjne 6" wciœnij mimoœrody " i skrêæ konstrukcje Uwaga! Zasada monta u patrz strona 4. Uwaga! Niebezpieczeñstwo uszkodzenia elmentów 16 szt Strona /13

8 Do konstrukcji z punktu 6 dosuñ listwy pionowe 8" i 9", odpowiednio na boki 1" i 3" wciœnij mimoœrody " i skrêæ konstrukcje Uwaga! Zasada monta u patrz strona 4. 8 Do konstrukcji z punktu dosuñ wieniec dolny 5" i skrêæ go za pomoc¹ konfirmatu G2". W listwy ozdobne 8" i 9" wciœnij mimoœrody " i skrêæ konstrukcje. Uwaga! Zasada monta u patrz strona szt G2 9 szt. G2 M Strona 8/13

9 9 10 Do wieñca górnego 4" przykrêæ listwê 10" za pomoc¹ 4 szt. mimoœrodu " Uwaga! Zasada monta u patrz strona szt. 10 Do konstrukcji z punktu 8 dosuñ wieniec górny 4" i skrêæ go za pomoc¹ 9 szt. mimoœrodu ". 3 szt. Za pomoc¹ wkrêtów I 12 zamocuj stopki O9, O13", " do wieñca dolnego 5. 3 szt. 4 3 szt. 3 2 O O13 I12 O13 O9 O9 I12 O9 I Strona 9/13

10 11 Uwaga! Przed przybiciem œciany tylnej sprawdÿ przek¹tn¹ bry³y i zamocuj blachy na listwach wg szkiców 11.1" i 11.2". Szkic N1 Q8 Q8 Szkic Uwaga! Przed przybiciem œciany tylniej sprawdÿ przek¹tn¹ bry³y (A=B). B A A=B 13 N1 60 szt. 13 R1 12 szt. N1 12 szt Strona 10/13

11 13 R1 Do drzwi 11" i 12" zamocuj wózek górny R1 w taki sposób, by wkrêt C3" wszed³ w otwór sprê yny, a bolec sprê yny wpasowa³ siê w otwór znajduj¹cy siê w drzwiach (szkic 13.). Wkrêtem C5" przykrêæ wózek w otwór regulacyjny. Wkrêtami C5" przykrêæ wózek dolny " (szkic 13.2.). Przykrêæ zaœlepki 14" wkrêtami J3". (szkic 13.3.). Na boki drzwi przyklej szczotki odbojowe R19" (nale y wczeœniej odkleiæ foliê od szczotki i powierzchni do której ma przylegaæ szczotka). R1 C3 C5 R R19 R19 Szkic J3 J3 14 J3 J3 Zacznij przyklejaæ szczotkê od do³u. Szkic C5 C5 R1 R R19 Szkic R19 Zacznij przyklejaæ szczotkê od do³u Strona 11/13

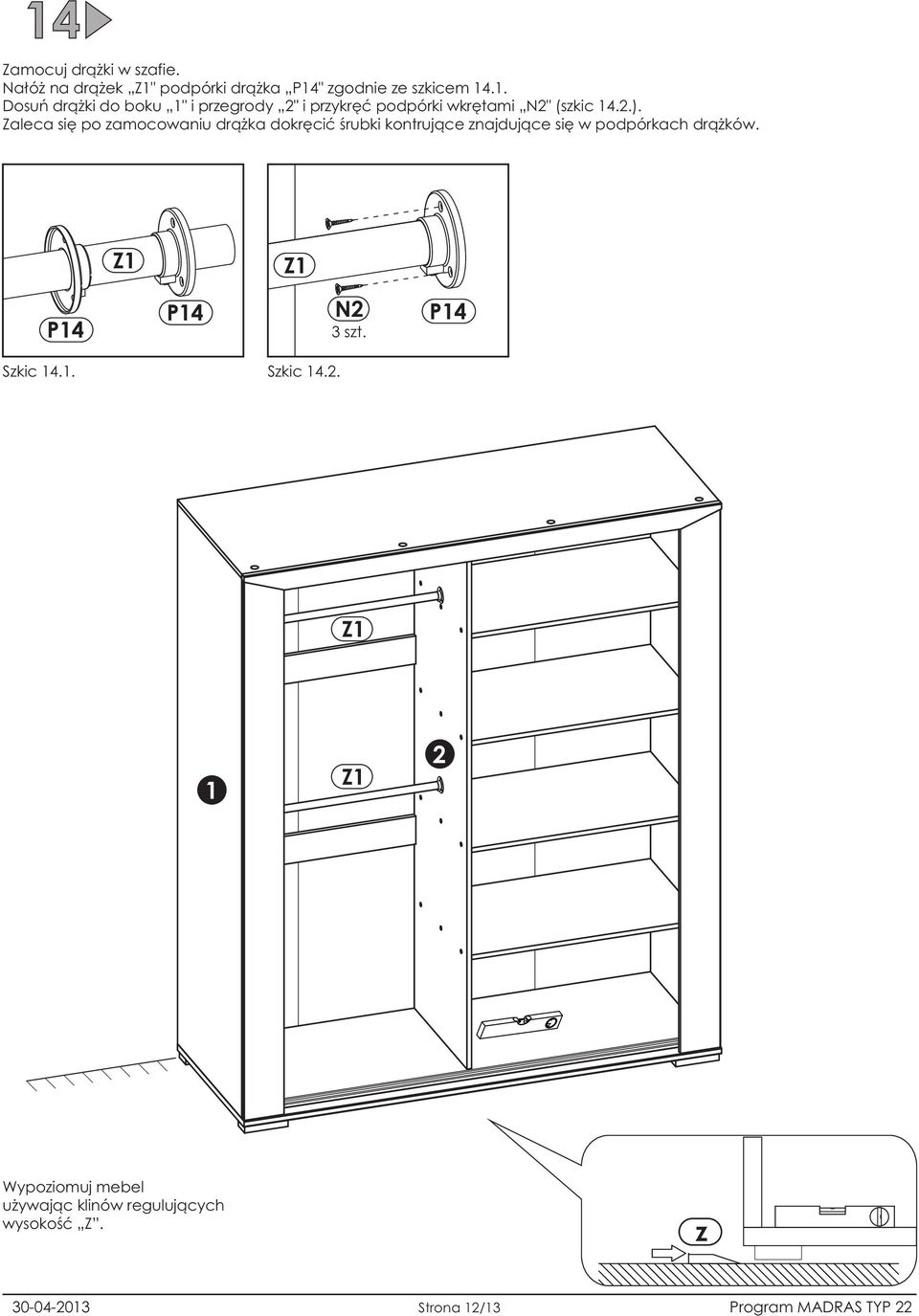

12 14 Zamocuj dr¹ ki w szafie. Na³ó na dr¹ ek Z1" podpórki dr¹ ka P14" zgodnie ze szkicem Dosuñ dr¹ ki do boku 1" i przegrody 2" i przykrêæ podpórki wkrêtami N2" (szkic 14.2.). Zaleca siê po zamocowaniu dr¹ ka dokrêciæ œrubki kontruj¹ce znajduj¹ce siê w podpórkach dr¹ ków. Z1 Z1 P14 P14 N2 3 szt. P14 Szkic Szkic Z1 1 Z1 2 Wypoziomuj mebel u ywaj¹c klinów reguluj¹cych wysokoœæ Z. z Strona 12/13

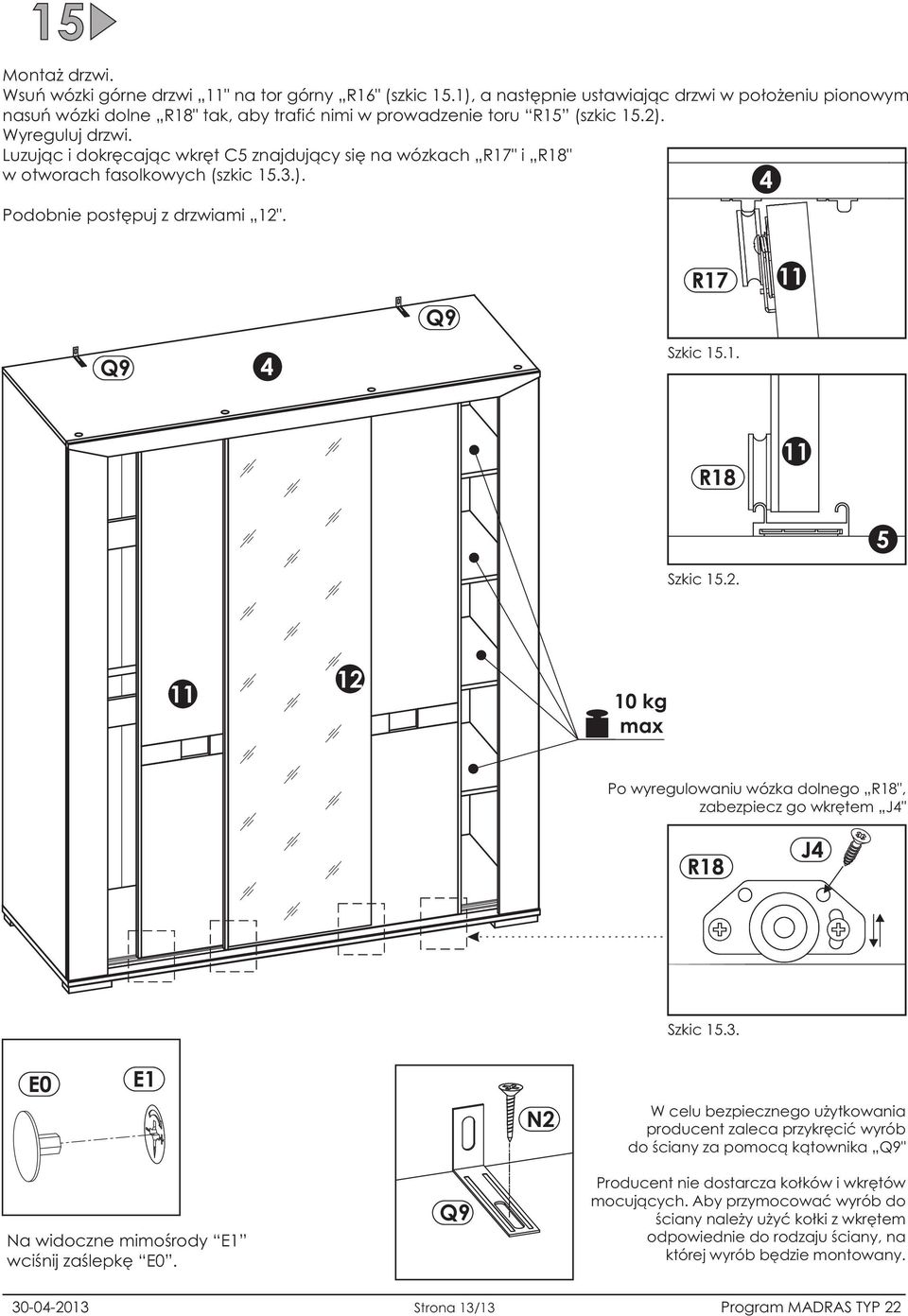

13 15 Monta drzwi. Wsuñ wózki górne drzwi 11" na tor górny R16" (szkic 15.1), a nastêpnie ustawiaj¹c drzwi w po³o eniu pionowym nasuñ wózki dolne " tak, aby trafiæ nimi w prowadzenie toru R15 (szkic 15.2). Wyreguluj drzwi. Luzuj¹c i dokrêcaj¹c wkrêt C5 znajduj¹cy siê na wózkach R1" i " w otworach fasolkowych (szkic 15.3.). Podobnie postêpuj z drzwiami 12". 4 Q9 R1 11 Q9 4 Szkic Szkic kg max Po wyregulowaniu wózka dolnego ", zabezpiecz go wkrêtem J4" J4 Szkic E0 N2 W celu bezpiecznego u ytkowania producent zaleca przykrêciæ wyrób do œciany za pomoc¹ k¹townika Q9" Na widoczne mimoœrody wciœnij zaœlepkê E0. Q9 Producent nie dostarcza ko³ków i wkrêtów mocuj¹cych. Aby przymocowaæ wyrób do œciany nale y u yæ ko³ki z wkrêtem odpowiednie do rodzaju œciany, na której wyrób bêdzie montowany Strona 13/13

14 ! Uwaga! Zasady u ytkowania i konserwacji mebla. 1. Mebel powinien byæ u ytkowany zgodnie z jego przeznaczeniem-w pomieszczeniach zamkniêtych i zabezpieczonych przed dzia³aniem warunków atmosferycznych. 2. Monta wyrobu musi byæ wykonany zgodnie z za³¹czon¹ instrukcj¹. 3. Wyrób nie mo e mieæ zastosowania w saunie. 4. Mebel wykonany jest z p³yty drewnopochodnej, nale y chroniæ go przed bezpoœrednim i d³ugotrwa³ym kontaktem z wod¹ (w szczególnoœci przed zalaniem), oraz przed wysok¹ temperatur¹ (np. odparzenia ). Wilgoæ mo e wnikn¹æ w materia³ mebla i uszkodziæ go. 5. Do czyszczenia powierzchni nale y stosowaæ lekko wilgotn¹, miêkk¹ tkaninê, nastêpnie wytrzeæ do sucha. 6. W przypadku powstania silniejszych zabrudzeñ mo na u yæ ³agodnych œrodków myj¹cych przeznaczonych do czyszczenia mebli.. Nie nale y u ywaæ do czyszczenia aktywnych œrodków chemicznych (np. usuwaj¹cych kamieñ, rdzê, œrodków do czyszczenia ceramiki itp.). 8. Za uszkodzenia powsta³e w wyniku niestosowania siê do powy szych zaleceñ producent nie ponosi odpowiedzialnoœci.
