1 INSTRUKCJA OBSŁUGI Nr produktu Licznik kosztów energii Wskaźnik panelowy cyfrowy Trumeter APM-VOLT-APN Strona 1 z 8

2 Szanowni Państwo Dziękujemy za zakup tego produktu. Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Aby utrzymać ten stan i zapewnić bezpieczną pracę, należy przestrzegać niniejszej instrukcji obsługi! Podręcznik ten należy do tego produktu. Zawierają one ważne informacje dotyczące prawidłowego działania i obsługi. Należy brać pod uwagę zasady prawidłowej eksploatacji oraz obsługi, zwłaszcza, gdy oddajemy produkt osobom trzecim. Pamiętaj, aby przechowywać niniejszą instrukcję do wykorzystania w przyszłości! Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli. Wszystkie prawa zastrzeżone W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod adresem/telefonem: Klient indywidualny: bok@conrad.pl * (12) (12) Klient biznesowy: b2b@conrad.pl (12) (12) Strona 2 z 8

3 Niniejsza instrukcje uruchomienia została przygotowane z wielką starannością oraz dbałością o wszystkie zawarte w niej dane techniczne oraz informacji. Niemniej jednak, producent oraz Conrad Electronic Sp. Z o.o. nie ponosi odpowiedzialności za szkody wynikające z ewentualnych błędów zawartych w niniejszej instrukcji. Zmiany techniczne, które służą do udoskonalenia produktu mogą ulec zmianie bez konieczności powiadomienia którejkolwiek ze stron oraz osób korzystających z tego urządzenia. Informacje dotyczące symboli, które zostały wykorzystane do przygotowania ważnych części niniejszej instrukcji: Strona 3 z 8

4 Uwaga Przed instalacją przeczytaj kartę Bezpieczeństwo!!! Strona 4 z 8

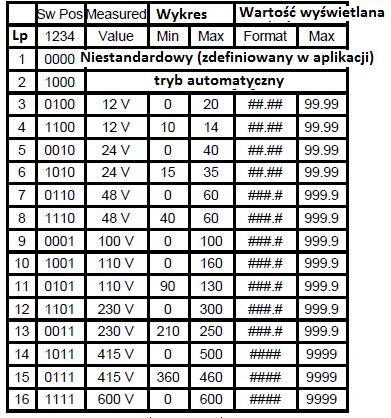

5 Tylko wersje wyjściowe W celu konfiguracji APM użyj przełącznika DIP i przełącz według tabeli. Aby ustawić niestandardowe zakresy i zaawansowane funkcje, Pobierz oprogramowanie konfiguracyjne APM z TruAPM.com. Strona 5 z 8

6 Użyj przełącznika DIP, aby ustawić wykres słupkowy woltomierza zakresu i wartości docelowej. Cyfrowy odczyt będzie nadal działał. Pokazuje rzeczywiste napięcie, nawet jeśli wykres słupkowy jest wyłączony. Specyfikacja operacyjna Wartość Jednostki Wejście Zakres wejściowy (DC) V DC Zakres wejściowy (AC) V AC Maksymalne napięcie przepięciowe 800 V Impedancja 1,5 Mohm Dokładność 1% % Rozdzielczość 10 mv Próbkowanie 40 KHz Tryby wyświetlania peak or RMS Strona 6 z 8

7 Rozmiary Ostrzeżenia dotyczące bezpieczeństwa MONTAŻ I KONSERWACJA POWINA BYĆ WYKONANA PRZEZ JEDYNIE WYKWALIFIKOWANE OSOBY MAJĄCE UPRAWNIENIA DO PRACY Z NAPIECIEM INSTALACJA Zainstaluj ten produkt zgodnie z wymaganiami eksploatacyjnymi i instalacyjnymi zgodnie z kategorią przepięciowa II i stopniem zabezpieczenia 2 (zgodnie z definicją IEC 664). Pamiętaj aby zawsze zamontować zewnętrzny bezpiecznik. Wszystkie przewody będące pod niebezpiecznym napięciem muszą mieć przełączanie zewnętrzne lub wyposażone w mechanizmy odłączający, które zapewniają co najmniej 3 mm odseparowania styków. Kable sygnałowe podłączone do tego urządzenia nie mogą przekraczać 30 metrów długości. Jeśli kable sygnałowe są kierowane na zewnątrz budynku, zainstaluj dodatkową ochronę przeciwprzepięciową Nie prawidłowa instalacja i obsługa niezgodna z instrukcją może spowodować pogorszenie bezpieczeństwa elektrycznego urządzenia. KONSERWACJA Przed czyszczeniem, kontrolą lub konserwacją, odłącz wszystkie źródła zasilania od urządzenia. Wewnątrz urządzenia nie ma części, które mogą być naprawiane przez użytkownika. Nigdy nie otwieraj obudowy. Należy regularnie kontrolować wszystkie zewnętrzne połączenia przewodów. W razie potrzeby wymieniać uszkodzone okablowanie i dokręcać luźne połączenia. Aby wyczyścić urządzenie, użyj suchej ściereczki do wytarcia obudowy. Strona 7 z 8

8 Należy zachować szczególną ostrożność podczas podłączania zasilania. Jeśli zostanie podłączone zasilanie do złego zacisku, urządzenie może ulec zniszczeniu. Specyfikacja: Temperatura - pracy -10 do + 60 C Temperatura - do przechowywania -40 do + 70 C Wysokość pracy npm Wysokość 2,000 metrów Wilgotność względna (bez kondensacji) 0-85% Kategoria przepięcia (IEC664) Kategoria II Stopień zanieczyszczenia (IEC 664) Klasa IP (z przodu) IP65 Zasilanie wejściowe nominalna (AC lub DC) VAC / VDC Maksymalny prąd (podświetlenie wyłączone) 80 ma Maksymalny prąd (podświetlenie) 160 ma Izolacji pomiędzy wejściem napięcia zasilania i izolacji między zasilaczem a wejściem 600 V AC / DC Wyświetlacz Liczba cyfr 4 Wysokość cyfr wysokość cyfr 12 mm Liczba segmentów słupkowy 40 Kolory podświetlenia czerwony, zielony, biały Positive lub negatywne LCD Częstotliwość aktualizacji cyfra 00:08-1,8 sek Pasek częstotliwość aktualizacji wykres 00:08-1,8 sek Wyjście analogowe 4-20 ma Dokładność 0,50% Certyfikaty: IEC CE Dyrektywa WEEE (2002/96/WE) reguluje sposób odbioru i utylizacji zużytych urządzeń elektrycznych. Od dnia r. producenci sprzętu elektrycznego są zobowiązani do bezpłatnego przyjmowania i utylizacji urządzeń elektrycznych sprzedawanych po tej dacie. Urządzenia elektryczne nie mogą być już usuwane w zwykły sposób. Należy je oddzielnie poddawać recyklingowi i utylizować. Wszystkie urządzenia objęte tą dyrektywą oznaczone są takim logo. Strona 8 z 8
